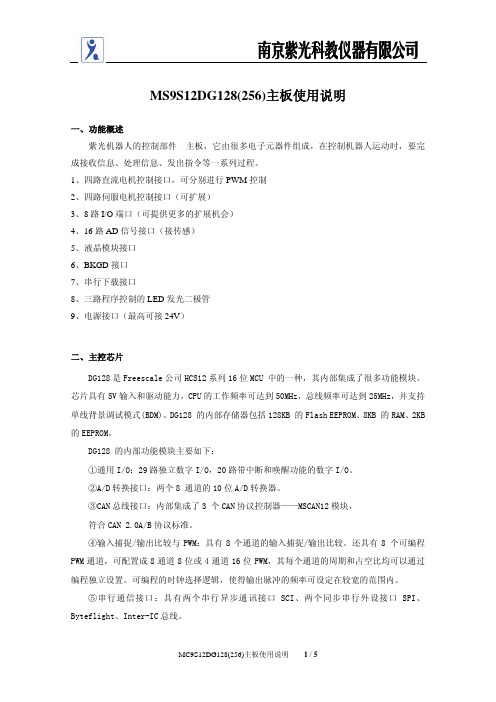

MS9S12DG128(256)主板使用说明一、功能概述紫光机器人的控制部件---主板，它由很多电子元器件组成，在控制机器人运动时，要完成接收信息、处理信息、发出指令等一系列过程。

1、四路直流电机控制接口，可分别进行PWM控制2、四路伺服电机控制接口（可扩展）3、8路I/O端口（可提供更多的扩展机会）4、16路AD信号接口（接传感）5、液晶模块接口6、BKGD接口7、串行下载接口8、三路程序控制的LED发光二极管9、电源接口（最高可接24V）二、主控芯片DG128是Freescale公司HCS12系列16位MCU 中的一种，其内部集成了很多功能模块。

芯片具有5V输入和驱动能力，CPU的工作频率可达到50MHz，总线频率可达到25MHz，并支持单线背景调试模式(BDM)。

DG128 的内部存储器包括128KB 的Flash EEPROM、8KB 的RAM、2KB 的EEPROM。

DG128 的内部功能模块主要如下：①通用I/O：29路独立数字I/O，20路带中断和唤醒功能的数字I/O。

②A/D转换接口：两个8 通道的10位A/D转换器。

③CAN总线接口：内部集成了3 个CAN协议控制器——MSCAN12模块，符合CAN 2.0A/B协议标准。

④输入捕捉/输出比较与PWM：具有8个通道的输入捕捉/输出比较。

还具有8 个可编程PWM通道，可配置成8通道8位或4通道16位PWM，其每个通道的周期和占空比均可以通过编程独立设置。

可编程的时钟选择逻辑，使得输出脉冲的频率可设定在较宽的范围内。

⑤串行通信接口：具有两个串行异步通讯接口SCI、两个同步串行外设接口SPI、Byteflight、Inter-IC总线。

三、电机控制芯片L298的特点1、电源的驱动电压Vs可达5V-6V2、输入高电压为Vih2.3-Vss，输入低电压为0V-1.5V3、相应速度快，提供纳秒级的响应速度4、正常工作温度为13℃-35℃。

温度过高时或温度过低时，芯片均会停止工作，防止其损坏四、主板端口功能使用说明1、开关按钮：ON/OFF电源。

keaz128程序例程keaz128是一款基于ARM Cortex-M0+内核的32位微控制器。

它具有低功耗、高性能和丰富的外设接口等特点，适用于各种嵌入式应用领域。

我们来了解一下keaz128的基本特点。

keaz128采用了低功耗的ARM Cortex-M0+内核，运行频率可达50MHz，具有较高的计算性能。

它集成了128KB的闪存和16KB的RAM，可以存储大量的程序代码和数据。

此外，keaz128还拥有丰富的外设接口，包括GPIO、UART、SPI、I2C等，可满足不同应用的需求。

接下来，我们将介绍keaz128程序的开发环境和工具。

keaz128的程序开发可以使用多种集成开发环境（IDE），如Keil MDK、IAR Embedded Workbench等。

这些IDE提供了丰富的开发工具和调试功能，能够帮助开发人员快速、高效地开发和调试keaz128程序。

在开始编写keaz128程序之前，我们需要了解keaz128的编程语言和编程模型。

keaz128支持多种编程语言，包括C语言和汇编语言。

C语言是开发keaz128程序的主要语言，它具有良好的可移植性和易读性。

汇编语言则可以用于对高效率和低级别的程序进行优化。

当我们进行keaz128程序的开发时，需要注意一些常见的编程技巧和注意事项。

首先，我们应该熟悉keaz128的寄存器和外设的配置方法，以便正确地初始化和使用它们。

其次，我们应该合理地进行程序结构设计，包括模块划分、函数调用等，以提高程序的可读性和可维护性。

此外，我们还应该注意程序的性能和资源利用情况，尽量避免不必要的浪费。

在实际开发过程中，我们可以借助一些常用的库函数和驱动程序来简化开发工作。

keaz128的厂商提供了一些常用的库函数，如GPIO操作函数、中断处理函数等，可以方便地进行程序开发。

此外，还有一些第三方开发库可以提供更多的功能和工具，如通信协议库、图形库等。

我们需要进行keaz128程序的编译、烧录和调试。

本文由ｐｋｎｅｗ贡献ｐｄｆ文档可能在ＷＡＰ端浏览体验不佳。

建议您优先选择ＴＸＴ，或下载源文件到本机查看。

使用监控程序经行程序烧写、调试的方法说明Ｃ语言编程版对ＭＣ９Ｓ１２ＤＧ１２８进行调试、程序烧写可以有两种方式：用ＢＤＭ工具通过专门接口进行和利用监控程序通过串口进行。

ＢＤＭ方式是芯片厂商提供的调试、烧写方式，在ＤＧ１２８芯片上留有管脚，通过仿真器将目标板和ＰＣ机相连，ＰＣ机通过Ｈｉｗａｖｅ程序将程序通过仿真器烧写至单片机中。

ＢＤＭ的一大特点是需要专门的仿真器和开发环境，在没有仿真器或者Ｈｉｗａｖｅ程序时就无法进行程序的烧写。

另外一种方式，也就是利用监控程序通过串口进行程序烧写的方式，不用专门的调试器，不用专门的程序就可进行程序的烧写。

一、简单原理简单的说，通过串口烧写程序就是用已经烧写在单片机内部的一小段程序，通过异步串行接口与ＰＣ机通信，把得到的程序数据写在单片机的Ｆｌａｓｈ中。

已烧写进单片机的程序称为监控程序，由Ｆｒｅｅｓｃａｌｅ公司提供，在发单片机开发板或提供的硬件平台之前已用ＢＤＭ烧写至单片机内。

由于监控程序的存在，单片机的一些存储空间被占用，中断向量表的位置也要改变。

已有监控程序的单片机在运行时，首先运行的程序就是监控程序，监控程序首先会等待３秒，同时查询串口是否接收到任何数据，若接收到数据，就进入调试状态，通过指令进行程序烧写、调试；若３秒之内没有从串口上接收到数据，就去执行用户烧写到单片机内的程序。

二、使用ＣｏｄｅＷａｒｒｉｏｒ进行程序编写时的注意事项由于使用了监控程序，在进行程序编写时就要比平常多注意两个方面的东西，一是对整个程序存储空间的定义，一是中断向量的偏移。

１．程序存储空间的定义监控程序占用了￥Ｆ０００－￥ＦＥＦＦ的存储空间，并且通过串口烧写程序时对此存储空间进行了写保护，故用户在写程序时要注意必要将程序编译连接至此存储空间中，为了解决此问题，要在Ｆｕｌｌ＿Ｃｈｉｐ＿Ｓｉｍｕｌａｔｉｏｎ＿ｌｉｎｋｅｒ．ｐｒｍ进行改动，如下：将改为２．中断向量表偏移的处理监控程序将中断向量表从￥ＦＦ００－￥ＦＦＦＦ偏移至￥ＥＦ００－￥ＥＦＦＦ，即用户的程序入口和中断程序的向量号需要改变。

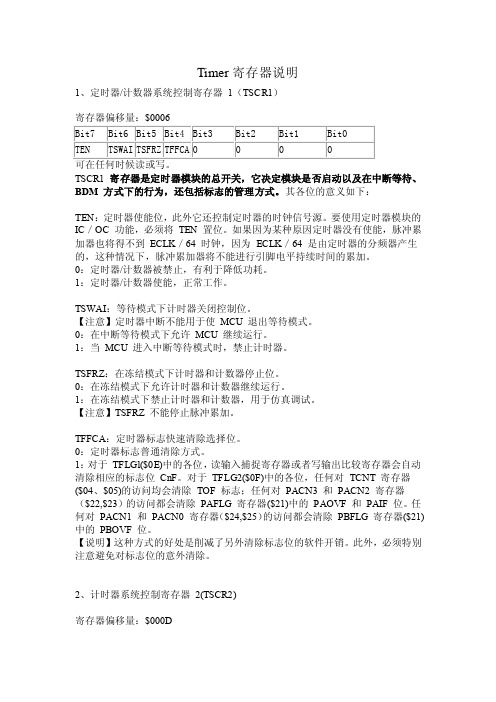

Timer寄存器说明1、定时器/计数器系统控制寄存器1（TSCR1）TSCR1 寄存器是定时器模块的总开关，它决定模块是否启动以及在中断等待、BDM 方式下的行为，还包括标志的管理方式。

其各位的意义如下：TEN：定时器使能位，此外它还控制定时器的时钟信号源。

要使用定时器模块的IC／OC 功能，必须将TEN 置位。

如果因为某种原因定时器没有使能，脉冲累加器也将得不到ECLK／64 时钟，因为ECLK／64 是由定时器的分频器产生的，这种情况下，脉冲累加器将不能进行引脚电平持续时间的累加。

0：定时器/计数器被禁止，有利于降低功耗。

1：定时器/计数器使能，正常工作。

TSWAI：等待模式下计时器关闭控制位。

【注意】定时器中断不能用于使MCU 退出等待模式。

0：在中断等待模式下允许MCU 继续运行。

1：当MCU 进入中断等待模式时，禁止计时器。

TSFRZ：在冻结模式下计时器和计数器停止位。

0：在冻结模式下允许计时器和计数器继续运行。

1：在冻结模式下禁止计时器和计数器，用于仿真调试。

【注意】TSFRZ 不能停止脉冲累加。

TFFCA：定时器标志快速清除选择位。

0：定时器标志普通清除方式。

1：对于TFLGl($0E)中的各位，读输入捕捉寄存器或者写输出比较寄存器会自动清除相应的标志位CnF。

对于TFLG2($0F)中的各位，任何对TCNT 寄存器($04、$05)的访问均会清除TOF 标志；任何对PACN3 和PACN2 寄存器（$22,$23）的访问都会清除PAFLG 寄存器($21)中的PAOVF 和PAIF 位。

任何对PACN1 和PACN0 寄存器（$24,$25）的访问都会清除PBFLG 寄存器($21)中的PBOVF 位。

【说明】这种方式的好处是削减了另外清除标志位的软件开销。

此外，必须特别注意避免对标志位的意外清除。

2、计时器系统控制寄存器2(TSCR2)寄存器偏移量：$000DTOI:定时器/计时器溢出中断使能。
