2021学年中考物理第14章《欧姆定律》选择题苏州历年试题汇编

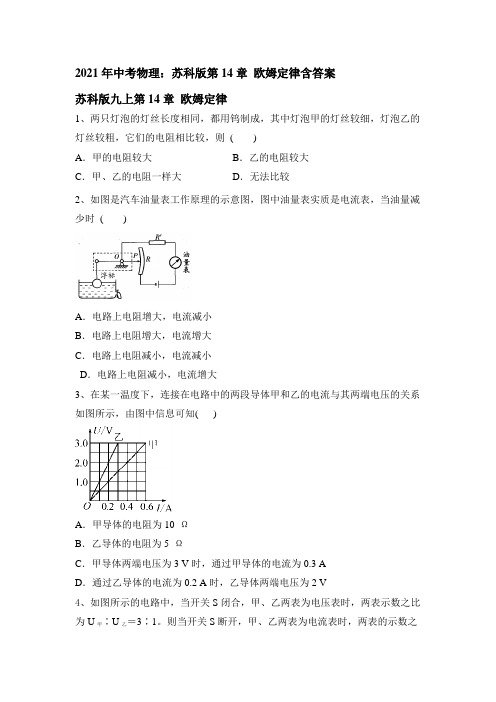

2021年中考物理：苏科版第14章欧姆定律含答案苏科版九上第14章欧姆定律1、两只灯泡的灯丝长度相同，都用钨制成，其中灯泡甲的灯丝较细，灯泡乙的灯丝较粗，它们的电阻相比较，则( )A．甲的电阻较大B．乙的电阻较大C．甲、乙的电阻一样大D．无法比较2、如图是汽车油量表工作原理的示意图，图中油量表实质是电流表，当油量减少时( )A．电路上电阻增大，电流减小B．电路上电阻增大，电流增大C．电路上电阻减小，电流减小D．电路上电阻减小，电流增大3、在某一温度下，连接在电路中的两段导体甲和乙的电流与其两端电压的关系如图所示，由图中信息可知( )A．甲导体的电阻为10 ΩB．乙导体的电阻为5 ΩC．甲导体两端电压为3 V时，通过甲导体的电流为0.3 AD．通过乙导体的电流为0.2 A时，乙导体两端电压为2 V4、如图所示的电路中，当开关S闭合，甲、乙两表为电压表时，两表示数之比为U甲∶U乙＝3∶1。

则当开关S断开，甲、乙两表为电流表时，两表的示数之比I甲∶I乙为()A．2∶1 B．2∶3 C．3∶1 D．3∶25、江海里的航标灯要求夜晚亮，白天熄灭．现利用半导体的有关特性制成了自动控制的装置，这是利用了半导体的( )．A．压敏性B．光敏性C．热敏性D．三种特性都利用了6、如图所示电路，电源电压恒定不变，闭合开关S，当滑动变阻器的滑片P向右移动时，关于电流表A1和电压表V1的示数变化叙述正确的是（）A．电流表A1示数变大，电压表V1示数变大B．电流表A1示数变大，电压表V1示数变小C．电流表A1示数变小，电压表V1示数变大D．电流表A1示数变小，电压表V1示数变小7、关于电流、电压和电阻的关系，下列说法中正确的是（）A. 导体的电阻与该导体两端的电压有关B. 导体的电阻与通过该导体的电流有关C. 对某一导体来说，导体中的电流与其两端的电压成正比D. 对某一导体来说，导体的电阻与其两端的电压成正比8、如图所示的电路中，开关S闭合后，电压表V1、V2的读数分别为6 V、4 V．则电阻R1与R2的阻值之比是()A．3∶2 B．2∶3 C．2∶1 D．1∶29、如图所示，闭合开关S，发现灯泡L1亮，L2不亮．调节变阻器滑片P，L1变亮，L2始终不亮，出现这一现象的原因可能是（）A．滑动变阻器断路B．滑动变阻器短路C．灯泡L2短路D．灯泡L2断路10、有两个电阻R1和R2，当它们两端的电压之比是4∶3时，通过它们的电流之比是2∶5，则R1和R2的电阻之比是( )A．5∶3 B．10∶3 C．3∶5 D．8∶1511、如图所示的电路中，电源电压不变，当开关S闭合时，电流表示数是1 A；当开关S断开时，电流表示数是0.6 A，则电阻R1与R2的阻值之比是( ) A．3：2 B．2：3 C．5：3 D．3：512、一般情况下，下列物体：①橡皮擦、②铅笔芯、③塑料尺、④钢尺、⑤盐水、⑥食用油，其中属于导体的是_______，属于绝缘体的是_______。

第十四章欧姆定律一、单项选择题（共11小题；共44分）1. 家庭照明、城市亮化。

演出舞台等使用了大量的发光二极管作为光源，发光二极管的主要材料是A. 导体B. 半导体C. 超导体D. 绝缘体2. 下列用电器中，可能不需要用到变阻器的是A. 电视机B. 收音机C. 调光书写台灯D. 手电筒3. 小明同学用增加串联干电池的节数的方法，分别研究流过、两个导体的电流与它们两端的电压的关系，他把实验数据在如图所示的坐标系中画出，则A. 导体的电阻值小于的电阻值B. 对同一电阻而言，电流与电压成正比C. 电压相同时，电阻越大电流越大D. 电流相同时，电阻越大电压越小4. 一根镍铬合金丝的电阻为，两端电压为，通过的电流为，则下列说法中正确的是A. 镍铬丝的电阻对电流有阻碍作用B. 镍铬丝的电阻的大小只与有关C. 镍铬丝的电阻的大小只与有关D. 镍铬丝的电阻的大小与和均有关5. 手电筒的小电珠电阻约为A. 欧B. 欧C. 欧D. 欧6. 图中所示是滑动变阻器的结构和连入电路时的示意图，当滑片向右滑动时，连入电路的电阻变小的是A. B.C. D.7. 几个电阻串联起来的总电阻比其中任何一个导体的电阻都大，这相当于增加了导体的A. 电流B. 横截面积C. 长度D. 电压8. 某同学在“探究电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的图象。

下列结论与图象相符合的是A. 电阻一定时，电流随着电压的增大而增大B. 电阻一定时，电压随着电流的增大而增大C. 电压一定时，电流随着电阻的增大而减小D. 电压一定时，电阻随着电流的增大而减小9. 如图所示是探究影响导体电阻大小因素的实验装置（导线的数量及连接可改变）。

演示板上的金属丝长短粗细都相同，、和都是镍铬丝、是铜丝、是铁丝。

下列说法正确的是A. 实验中，电流表示数越大说明电阻越大B. 该装置无法研究电阻与导体横截面积的关系C. 在图示情况下将接线柱处导线改接在处，电流表示数将变大D. 在图示情况下，连接、接线柱，电流表示数将变大10. 关于电流、电压和电阻的关系，下列说法中正确的是A. 导体的电阻与该导体两端的电压有关B. 导体的电阻与通过该导体的电流有关C. 对某一导体来说，导体中的电流与其两端的电压成正比D. 对某一导体来说，导体的电阻与其两端的电压成正比11. 对于某个导体电阻的大小，以下说法正确的是A. 加在导体两端的电压增大两倍，导体的电阻也增大两倍B. 通过导体的电流减小一半，则导体的电阻增大两倍C. 当导体的电压和通过导体的电流为零时，导体的电阻为零D. 导体的电阻等于导体两端电压与通过它的电流之比二、填空题（共8小题；共28分）12. 把很多二极管、三极管、电阻等电子元件做在芯片上，就成了集成电路，其中二极管、三极管是用材料制成的。

第十四章欧姆定律单元测试一、选择题1.下列说法正确的是（）A.并联电路的总电阻等于各电阻的倒数之和B.串联电路中任何一个电阻小于串联总电阻C.串联电路中的电阻越大,它两端的电压就越小D.并联电路中的电阻越大,通过它的电流就越大2.如图所示，电源电压U＝2V不变，R＝4Ω，虚线框内所有电阻均未知。

闭合开关，电流表示数为1A．如果用一个2Ω的定值电阻替换R，虚线框内的电阻均保持不变，则电流表示数将变为（）A．2A B．1.5A C．1.2A D．0.5A3．如图所示是滑动变阻器的示意图，为了使滑片P向B端滑动时连入电路的电阻变大，那么它串联入电路时应连接的接线柱为（）A．B和C B．B和D C．A和D D．A和B4. 如图所示的实物电路中，开关闭合后，滑片P向右移动的过程中，电流表示数及灯泡亮度变化的情况是（）A．电流表示数变大，灯泡变亮B．电流表示数变大，灯泡变暗C．电流表示数变小，灯泡变暗，D．电流表示数变小，灯泡变亮5．某导体接在电路中，如果把该导体两端电压减少到原来的一半，保持温度不变．则导体的电阻和通过它的电流（）A．都减少到原来的一半B．都保持不变C．电阻不变，电流减小到原来的一半D．电阻不变，电流是原来的2倍6.如图所示,电源电压保持不变,闭合开关,调节变阻器,各电表示数变化情况是（）A.滑片向右移动,甲表示数变小,乙表示数变大B滑片向左移动,甲表示数变大,乙表示数变大C.滑片向左移动,甲表示数变大,乙表示数变小D.滑片向右移动,甲表示数变小,乙表示数不变7．如图是小明在探究电流与电阻关系的实验电路图，实验中将电阻R由20Ω换成10Ω的电阻后，下一步他将（）A．闭合开关，读出电流表和电压表的示数，并填入表格中B．闭合开关，将滑动变阻器的滑片向右移动到适当位置，使电压表的示数保持不变，读出电流表的示数，并填入表格中C．闭合开关，将滑动变阻器的滑片向左移动到适当位置，使电压表的示数保持不变，读出电流表的示数，并填入表格中D．以上步骤均不正确8．如图所示电路中，电源电压不变，R是定值电阻，当a、b两点接入10Ω的电阻时，通过定值电阻R的电流是0.5A；若a、b间改接20Ω的电阻，通过定值电阻R的电流（）A.等于0.25AB.小于0.25AC.大于0.25AD.无法判断9. 如图示电路中，电压U不变，滑动变阻器的总电阻R1是R2的3倍，当滑片P由B移到A时，电流表示数的变化及电压表示数变化范围是（）A电流表示数变小，电压表示数从U到3U/4B电流表示数不变，电压表示数从U到U/4C电流表示数不变，电压表示数不变D电流表示数变小，电压表示数从U到U/310．某同学在探究“电阻上的电流跟两端电压的关系”时，利用如图所示电路，在a、b两点间分别接入定值电阻R1，R2，R1＞R2，通过调节滑动变阻器测得了多组数据，并根据数据绘制了两个电阻的U﹣I关系图象，图中能正确反映两个电阻大小关系的是（）二、填空题11、滑动变阻器的原理是通过改变的电阻线的来改变电阻的大小，从而改变电路中或的大小。

第十四章 欧姆定律一、知识梳理：1、 改变电路中电流大小的方法：（1） 改变电压 。

（2） 改变电阻 。

2、物理学中用 电阻 来表示导体对电流的阻碍作用，用字母 R 表示。

在国际单位中主单位为 欧姆 ，用字母 Ω 表示 ，常用单位有： K Ω 、 M Ω ，他们之间的换算关系为：1K Ω = 1000 Ω、1M Ω = 1×106 Ω，3、影响电阻大小的因素：电阻大小与导体的 长度 、 横截面积 、 材料 有关，此外还与导体的 温度 有关，因此电阻是导体本身的一种性质。

（电阻与两端 电压 大小无关，与通过的 电流 大小无关）4、容易导电的物体叫 导体 。

不容易导电的物体叫 绝缘体 。

实验表明，导体和绝缘体没有绝对的界限，在一定条件下绝缘体可以转化为导体。

5、滑动变阻器：（1）原理：通过改变 接入电路中电阻丝的长度 来改变接在电路中的 电阻 ，从而达到改变电路中的电流和电压的目的。

（2）使用方法： a 、 串 联 ； b 、一上一下，关键是 下 。

c 、开始时阻值调至最 大 。

6、欧姆定律：导体中的电流与导体两端的电压成 正 比，与导体的电阻成 反 比。

二、自我检测：1、楠楠同学在中考备考中，准备有：①透明塑料笔袋②金属刀片③塑料三角板④铅笔芯⑤橡皮擦等物品。

上述五种物品中，其中属于绝缘体的有（ ）A. ①③⑤B.②④⑤C.③④⑤D. ①②④2、对欧姆定律的变形公式R=IU 的理解正确的是( ) A ．R 与U 成正比 B ．R 与I 成反比 C ．R 与U 、I 无关 D ．以上说法都正确3、二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小。

将二氧化锡传感器接入如下左图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U 与电流表示数I 发生变化，其中正确的是（ ）A ．U 变大，I 变大B ．U 变小，I 变小C ．U 变小，I 变大D ．U 变大，I 变小4、如上中图所示电路，闭合后滑动变阻器的滑片向左移动，以下说法正确的是（ ）A.○A 示数变大，○V 示数变小B. ○A 示数变大，○V 示数变大C. ○A 示数变小，○V 示数变小D. ○A 示数变小，○V 示数变大5、如上右图8所示电路中，电源电压保持不变，闭合开关S 1、S 2，两灯都发光；当把开关S 2断开时，灯泡L 1的亮度及电流表示数的变化情况是（ ）A ．L 1亮度增大，电流表示数不变B ．L 1亮度不变，电流表示数不变C ．L 1亮度不变，电流表示数变小D ．L 1亮度减小，电流表示数变小6、如下左图2所示的电路中，电源电压保持不变，闭合开关S ，电路正常工作。

第十四章专题训练欧姆定律综合计算1.如图甲所示，电源电压保持不变，定值电阻R1＝10Ω．闭合开关S，滑动变阻器滑片P从a端移动到b端，两电表示数变化关系如图乙中的线段AB所示．求：（1）当滑动变阻器滑片P在a端时，电压表的示数；（2）电源电压；（3）滑片P滑到ab中点时电压表的示数．2.在如图所示的电路中，电源电压保持不变，电阻R1的阻值为20Ω。

闭合开关S，两电流表的示数分别为0.8A和0.3A。

求：（1）电源电压U。

（2）通过电阻R2的电流I2。

（3）电路中的总电阻。

3.如图所示，电源电压保持不变，电流表的量程为0～0.6A，电压表的量程为0～3 V，定值电阻R1＝8Ω，灯泡电阻R2＝5Ω，滑动变阻器的最大阻值R3＝20Ω．（设灯泡电阻不变）（1）开关S1断开，S2闭合，电流表示数为0.25A，电压表示数为2.5V，求电源电压和滑动变阻器接入电路的电阻；（2）将开关S1闭合，S2断开，移动滑动变阻器的滑片，为了保证电流表和电压表不超过其量程，求滑动变阻器接入电路的阻值变化范围．4.在如图所示的电路中，已知R1＝10Ω，R2＝R3＝20Ω，电源电压恒定，当S1、S2都断开时，电流表的示数为0.15A，求：（1）电源电压；（2）S1、S2都闭合时，电流表的示数。

5.如图所示，R1＝10Ω，当S1、S2均闭合时，电压表示数为6V；当S1闭合，S2断开时，电压表示数为4V，则：（1）电源电压U是多少伏？（2）电阻R2是多少欧？6.如图所示，电源电压不变，电流表的量程为0～0.6A，电压表的量程为0～15 V，R2＝20Ω，滑动变阻器R1的规格为“100Ω1A”．当S1、S2都断开，R1调到中点时，电流表示数为0.08A，电压表示数为4V．求：（1）电阻R3的阻值．（2）电源电压．（3）闭合开关S1、S2，在不损坏电路的情况下，R1的阻值范围．7.在相距10km的甲、乙两地间有两条输电线，已知每条输电线的电阻是100Ω．现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源连成如图所示电路进行检测，当电压表示数为2.0V时，电流表示数为80mA，则短路位置距甲地的距离是多少千米？8.如图，电源电压恒定,R1、R2是定值电阻,R1=10Ω,滑动变阻器R3标有“20Ω0.5A”字样.只闭合开关S1,电流表的示数为0.9A；再闭合开关S2、S3，电流表的示数变为1.5 A,求：(1)电源电压.(2)R2的阻值.(3)只闭合开关S3，移动变阻器滑片时，电路安全时R1两端的电压变化范围.9.如图所示的电路中，电阻R1的阻值为20Ω，电源电压不变．S1、S2断开，S3闭合时，电流表的示数为0.6A；S1断开，S2、S3闭合时，电流表的示数为0.9A．求：（1）电源电压及R2的阻值．（2）S1闭合，S2、S3断开时，电阻R1两端的电压．（3）S1、S2闭合，S3断开时，电流表的示数．10.为响应“光盘行动”，小明为自助餐厅设计了“光盘仪”。

苏科版初中物理九年级上册第十四章《欧姆定律》检测试卷班级姓名得分一、单选题（2×12=24）题号 1 2 3 4 5 6 7 8 9 10 11 12 答案1．下列因素中，对导体电阻大小有决定作用的是A．导体是否接入电路B．导体的长度C．通过导体的电流D．导体两端的电压2．关于公式R=UI，下列说法中正确的是A．导体的电阻由它两端的电压和通过它的电流决定B．导体的电阻可以由它两端的电压与通过它的电流的比值来测量C．当通过导体的电流一定时，导体的电阻跟它两端的电压成正比D．当导体两端的电压一定时，导体的电阻跟通过它的电流成反比3．如图四个电路中，电源电压U相同，R1＜R2，电路的总电阻由大到小的顺序是（）A．甲、乙、丙、丁B．丁、丙、乙、甲C．丁、甲、乙、丙D．丙、乙、甲、丁4．如图所示，图乙为滑动变阻器结构示意图，当滑动变阻器的滑片P向右移动的过程中，图甲中电流表示数变大，则电路与滑动变阻器的连接方式正确的是A．a连C，b连B B．a连A，b连BC．a连C，b连D D．a连A，b连D5．如图所示，AB和CD是由同种材料制成的长度相同、横截面积不同的两段导体（且S AB＜S CD），将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流的大小，则下列说法中正确的是A．U AB＝U CD，I AB＝I CD B．U AB＜U CD，I AB＝I CDC．U AB＞U CD，I AB＜I CD D．U AB＞U CD，I AB＝I CD6．在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现两个电表的示数都变大，则出现这种故障的可能原因是A．R1短路B．R1断路C．R2短路D．R2断路7.将一段电阻丝接在3V的电源上，测得通过它的电流为0.3 A，若把该电阻丝改接在另一个电源上时，测得通过它的电流为0.2 A，则此时的电源电压和该电阻丝的阻值分别为( )A．2V，15 ΩB．3V，10 ΩC．2V．10 ΩD．3V，15 Ω8．用石墨烯制成的湿敏电阻，其阻值会随湿度的增大而增大。

第十四章欧姆定律单元复习一、选择题1．最先研究电流与电压、电阻并得出三者之间关系的科学家是（）A．欧姆B．伽利略C．牛顿D．奥斯特2．将甲乙两段电阻线接在相同电压下，甲线中的电流小于乙线中的电流，不考虑温度的影响，下列判断中错误的是（）A．若它们材料、粗细都相同，甲线长乙线短B．若它们材料、长度都相同，甲线粗乙线细C．若它们长度、粗细都相同，它们的材料一定不同D．甲、乙两电阻线的材料、长短、粗细不可能完全相同3、下列用电器中，不需要变阻器的是（）A．调温电熨斗B．电视机或收音机C．无级调光书写台D．普通家用的白炽电灯4. 为了了解温度的变化情况，小王同学设计了如图所示的电路。

图中电源电压保持不变，R是定值电阻，Rt是热敏电阻，其阻值随温度的降低而增大，在该电路中，可以通过电流表或电压表示数的变化来判断温度的变化情况。

小王在连接好电路且闭合开关后做了以下的实验，往Rt上擦一些酒精，然后观察电表示数的变化情况。

他观察到的现象应该是（）A. A表和V表示数均变小B. A表示数变大，V表示数变小C. A表示数变小，V表示数变大D. A表和V表示数均变大5．在利用欧姆定律I=U/R的一次实验中，测得2Ω电阻的两端电压U=1V，则通过该电阻的电流是（）A．0.5A B．0.1A C．2A D．1A6．如图所示，R1＝5Ω，R2＝10Ω，则电压表V1、V2示数之比是（）A．1：2B．2：1C．1：3D．3：17.某些物质在温度很低的情况下,电阻就变成0,这种现象叫超导现象.如果把超导现象应用于实际（）A.可用超导材料制作电炉丝B.可用超导材料制作输电线C.可用超导材料制滑动变阻器的电阻丝D.可用超导材料制作白炽灯泡的灯丝8. 李明同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图17-2所示的图象，下列说法中错误的是（）A．当在导体乙的两端加上1V的电压时，通过乙导体的电流为0.1AB．将甲、乙两导体并联接到电压为2V的电源上时，干路中的电流为0.6AC．导体甲的电阻小于导体乙的电阻D．导体两端的电压为零时，导体的电阻也为零9、如图所示，当滑动变阻器滑片向右移动时，下列说法正确的是（）A连入电路的电阻变小，电路中的电流变大。

2021年中考物理：苏科版九上第14章欧姆定律含答案苏科版第14章欧姆定律1、关于绝缘体和导体的说法，正确的是( )．A．绝缘体不容易导电，是因为绝缘体内没有电荷存在B．导体能够导电，是因为导体内有大量电荷存在C．导体在任何情况下部能够导电．绝缘体在任何情况下都不能导电D．绝缘体在一定的条件下可以转化为导体2、常用的变阻器有滑动变阻器和电阻箱两种，下列说法中错误的是( )．A．两者都能知道接入电路中电阻的大小B. 滑动变阻器可以连续改变接入电路的电阻值，电阻箱只能跳跃式改变接入电路的电阻值C．两者工作时部有最大电流的限制D．两者接线柱都不分正、负，电流可以从任何一个接线柱流入3、关于欧姆定律的表达式I＝U/R下列说法正确的是( )A．导体两端的电压与通过导体的电流成正比B．通过导体的电流与导体两端的电压成正比C．电阻一定时，通过导体的电流与导体两端的电压成正比D．电压一定时，导体的电阻与通过导体的电流成反比4、将甲、乙两个定值电阻并联后接在电源两端，它们的电流与电压关系如图所示，若流过乙电阻的电流为1 A，则流过干路的电流是( )A．1A B．2ªC．3A D．4ª5、下列各组物体中全部属于导体的是（）A.铝、陶瓷B.橡胶、铜C.油、大地D.石墨、水银6、如上图所示的电路中，如果要使甲图中的小灯泡变亮，乙图中的小灯泡变暗，则下列移动滑动变阻器滑片的做法中正确的是( )A．滑片P1向上，滑片P2向下B．滑片P1向下，滑片P2向上C．滑片P1向上，滑片P2向上D．滑片P1向下，滑片P2向下7、根据欧姆定律I=，下列说法正确的是（）A. 通过导体的电流越大，这段导体的电阻就越小B. 导体两端的电压越高，这段导体的电阻就越大C. 导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比D. 导体的电阻与电压成正比，与电流成反比8、如图所示，AB和CD是由同种材料制成的长度相同、横截面积(AB和CD的横截面积S满足S AB＜S CD)不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流的大小，下列说法正确的是()A．U AB＝U CD，I AB＝I CD B．U AB＝U CD，I AB＞I CDC．U AB＞U CD，I AB＜I CD D．U AB＞U CD，I AB＝I CD*9、在电学实验中，必须做到( )．①在接线的过程中，开关是断开的②接线时应从电源正极开始，开关靠近电源正极的一端③若把电流表、电压表连在电路中，应选用最大的量程④闭合开关前，滑动变阻器滑片应放在阻值最大处⑤不准用导线将电源的两极直接连接起来A．①②③④⑤B．①③④⑤C．①②④⑤D．①④⑤*10、根据欧姆定律公式，可变形得到R=IU 。

欧姆定律—近年苏州市中考物理真题汇编1.在如图甲所示的电路中，电源电压保持不变，R1为定值电阻。

闭合开关S,将滑动变阻器R2的滑片P从最左端滑到最右端，两电压表示数随电流表示数变化的完整图线如图乙所示下列说法正确的的是A．电压表V1对应的是图线②B．电压满足U c=U a+U aʹC．R2的最大阻值小于R1的阻值D．电路的最大总功率为2U b I b2.如图所示电路中，电源电压6V，灯泡L规格为“6V3W”，其电流与电压的关系如图乙所示。

当S、S1、S3闭合，S2断开时，电流表示数为0.5A。

(1) 求灯泡L的额定电流。

(2) 求定值电阻R1的阻值。

(3) 断开S1、S3，闭合S、S2，调节滑片P，使R2的电功率为灯泡的2倍，求此时滑动变阻器接入电路的阻值为多大？3.小明用如图甲所示电路探究电流与电阻的关系，电源电压3V，电阻R有4个阻值（5Ω、10Ω、15Ω、25Ω）供选用，滑动变阻器R P规格为“10Ω2A”。

(1) 开关闭合前，应将滑动变阻器滑片P移到最（左/右）端；闭合开关后，小明发现电流表、电压表示数均为0，他将一根导线的一端接电源正极，另一端依次试触a、b、c、d各接线柱，当接触到d时，电压表开始有示数且为3V，电流表示数仍为0，经进一步检查，电流表及各接线处均完好，则电路中所有可确定的故障是；(2) 排除故障并将问题元件进行同规格更换，此时R的阻值为5Ω闭合开关，调节滑片P，使电压表示数到达某一数值，此时电流表示数如图乙所示，该示数为A。

接着将R阻值换成10Ω，向（左/右）端移动滑动变阻器滑片，以保持电压表的示数不变。

(3) 将R阻值换成15Ω重复上述操作。

三组数据如图丙所示，由此可得：电压一定时，电流与电阻成。

为提高结论的可靠性，换用阻值为25Ω的电阻继续上述实验，是否可行？（可行/不可行）。

实验序号R/ΩI/A①5 ②100.20③150.13 丙(4) 下列图象中，能大致反映本实验中各物理量之间关系的是。

【专项习题】苏州中考物理欧姆定律专项测试卷及答案一、选择题1．如图所示，电源电压保持不变，闭合开关，调节变阻器，各电表示数变化情况是（）A. 滑片向右移动，甲表示数变小，乙表示数变大B. 滑片向左移动，甲表示数变大，乙表示数变大C. 滑片向左移动，甲表示数变大，乙表示数变小D. 滑片向右移动，甲表示数变小，乙表示数不变【答案】D【解析】【解答】由实物图可知，电阻和滑动变阻器并联接入电路中，该电路为并联电路；电表乙并联在滑动变阻器两端，故乙为电压表，测量的是电源的电压，保持不变；电表甲串联在干路中，故甲为电流表，测量的是电源电压；滑片向右移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流减小；由于定值电阻两端的电压、电阻不变，故通过定值电阻的电流不变，根据并联电路的电流关系可知，干路中的电流减小，电流表示数减小，即甲表示数变小，乙表示数不变，D符合题意，A不符合题意；滑片向左移动时，滑动变阻器接入电路的电阻变小，根据欧姆定律可知，通过滑动变阻器的电流增大；由于定值电阻两端的电压、电阻不变，故通过定值电阻的电流不变，根据并联电路的电流关系可知，干路中的电流增大，电流表示数增大，即甲表示数增大，乙表示数不变，BC不符合题意；故答案为：D。

【分析】由图可知是并联电路，电压表测量电源电压，当电阻增大时，电流减小.2．小华设计了一种输液提示器，能在护士站观察到药液量的变化。

当袋中药液量减少时，为使电压表示数随之减小，符合要求的电路图是（）A. B.C. D.【答案】 C【解析】【解答】解：当袋中药液量减少时，整个药液袋的重力减小，对弹簧的拉力减小，弹簧的伸长量减小，所以滑片会向上移动；A、由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片的上移不会改变变阻器连入电路的电阻，则电路中的电流不变，变阻器两端的电压不变，即电压表的示数也不变，A不符合要求；B、由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变大，根据串联电路的分压特点可知，变阻器两端的电压变大，即电压表的示数变大，B不符合要求；C、由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变小，根据串联电路的分压特点可知，变阻器两端的电压变小，即电压表的示数变小，C符合要求；D、由图可知，变阻器与灯泡并联，电压表测量电源电压，由于电源电压不变，所以，当袋中药液量减少时，电压表的示数不变，D不符合要求。
