混凝土路面计算书

2.6水泥混凝土路面设计计算书一、交通量计算表1轴载分配及换算二、确定交通等级板的平面尺寸选为宽4.0m,长4.5m ，纵缝为设拉杆的平缝，横缝为不设传力杆的假缝。

取纵缝边缘中部作为临界荷位。

由于该路为双车道，取方向分配系数为0.5，车道分配系数取1.0。

车道系数=车道分配系数⨯方向分配系数=1.0⨯0.5=0.5水泥混凝土路面结构设计以100KN 的单轴-双轮组荷载作为标准轴载。

不同轴-轮型和轴载的作用次数，按式《规范》JTGD40-2006（3 .0 4-1）换算为标准轴载的作用次数。

161100ni s i i i P N N δ=⎛⎫= ⎪⎝⎭∑ 《规范》JTGD40-2006（3.0.4-1） 30.432.2210i i P δ-=⨯ 《规范》JTGD40-2006 (3.0.4-2 )或50.221.0710i i P δ--=⨯ 《规范》JTGD40-2006 (3.0.4-3 ) 或 80.222.2410i i P δ--=⨯ 《规范》JTGD40-2006 (3.0.4-4 )式中：Ns ——100KN 的单轴-双轮组标准轴载的作用次数；Pi ——单轴-单轮、单轴-双轮组或三轴-双轮组轴型i 级轴载的总重（KN ）；n ——轴型和轴载级位数；iN ——各类轴型i 级轴载的作用次数；i δ——轴-轮型系数，单轴-双轮组时，i δ=1；单轴-单轮时，按式《规范》JTGD40-2006（3.0.4-2）计算；双轴-双轮组时，按式《规范》JTGD40-2006（3.0.4-3）计算;三轴-双轮组时,按式《规范》JTGD40-2006 (3.0.4-4)计算。

使用初期设计车道标准轴载次数：)d /(381276245.0次=⨯=s N 设计使用年限内临界荷位处标准轴载的累积作用次数:ηγγ⋅⋅⨯-+=s t N Ne 365]1)1[( 《规范》JTGD40-2006 (3.1.7)式中：Ne ── 设计年限内一个方向上一个车道的累计当量轴次（次）； t ── 设计基准期（a ）t=20年；Ns ── 使用初期设计车道每日通过的标准轴载次数（次/日）； y ── 设计年限内交通量的平均年增长率(%),y=5%.η——车轮轮迹横向分布系数，按《公路混凝土路面设计规范》表A.4.4选用，η=0.2次7201061.135.0381205.0365]1)05.01[(⨯=⨯⨯⨯-+=Ne查《规范》JTGD40-2006 3.0.5属重交通 三、初布拟定道路结构层及力学计算由《规范》JTGD40-2006 表3.0.1知，相应于安全等级三级的变异水平等级为中级。

水泥混凝土路面厚度计算书一、原始资料公路自然区划：Ⅳ区公路等级：三级公路路基土质：粘质土路面宽度(m)： 6.5初期标准轴载：122交通量平均增长： 5板块厚度(m)：0.23基层厚度(m)：0.22垫层厚度(m)：0.15板块宽度(m)： 3.25板块长度(m)： 4路基回弹模量：30基层回弹模量：1300垫层回弹模量：600基层材料性质：刚性和半刚性纵缝形式：设拉杆企口缝温度应力系数： 3.25计算类型：普通水泥混凝土路面厚度计算二、交通分析根据公路水泥混凝土路面设计规范(JTG D40-2000)P6表3.0.1《可靠度设计标准》，本道路的等级为三级公路，故设计基准期为20年，安全等级为四级。

由公路水泥混凝土路面设计规范(JTG D40-2000)P38表A.2.2《车辆轮迹横向分布系数》，临界荷位处的车辆轮迹横向分布系数取0.62。

，交通量的年增长率为4%。

按公路水泥混凝土路面设计规范(JTG D40-2000)P38公式A.2.2计算得到设计基准期内设计车道标准荷载累计作用次数为：Ne=Ns*[(1+gr)^t-1]*365*η/gr=912904.7次按公路水泥混凝土路面设计规范(JTG D40-2000)P7表3.0.5《交通分级》可确定轴载等级为：中等交通等级。

三、初拟路面结构初拟水泥混凝土路面厚度为：0.23m，基层选用刚性和半刚性材料，厚度为0.22m，垫层厚度为0.15m。

水泥混凝土面板长度为：4m，宽度为3.25m。

纵缝为设拉杆企口缝。

四、路面材料参数确定按公路水泥混凝土路面设计规范(JTG D40-2000)P8表3.0.6《混凝土弯拉强度标准值》可确定混凝土弯拉强度标准值为：4.5MPa。

根据公路水泥混凝土路面设计规范(JTG D40-2000)P53表 F.3《水泥混凝土弯拉弹性模量经验参考值》可确定弯拉弹性模量为29000MPa。

路基回弹模量选用：30MPa。

基层回弹模量选用1300MPa。

水泥混凝土路面厚度计算书一、原始资料公路自然区划：Ⅳ区公路等级：三级公路路基土质：粘质土路面宽度(m)： 6.5初期标准轴载：122交通量平均增长： 5板块厚度(m)：0.23基层厚度(m)：0.22垫层厚度(m)：0.15板块宽度(m)： 3.25板块长度(m)： 4路基回弹模量：30基层回弹模量：1300垫层回弹模量：600基层材料性质：刚性和半刚性纵缝形式：设拉杆企口缝温度应力系数： 3.25计算类型：普通水泥混凝土路面厚度计算二、交通分析根据公路水泥混凝土路面设计规范(JTG D40-2000)P6表3.0.1《可靠度设计标准》，本道路的等级为三级公路，故设计基准期为20年，安全等级为四级。

由公路水泥混凝土路面设计规范(JTG D40-2000)P38表A.2.2《车辆轮迹横向分布系数》，临界荷位处的车辆轮迹横向分布系数取0.62。

，交通量的年增长率为4%。

按公路水泥混凝土路面设计规范(JTG D40-2000)P38公式A.2.2计算得到设计基准期内设计车道标准荷载累计作用次数为：Ne=Ns*[(1+gr)^t-1]*365*η/gr=912904.7次按公路水泥混凝土路面设计规范(JTG D40-2000)P7表3.0.5《交通分级》可确定轴载等级为：中等交通等级。

三、初拟路面结构初拟水泥混凝土路面厚度为：0.23m，基层选用刚性和半刚性材料，厚度为0.22m，垫层厚度为0.15m。

水泥混凝土面板长度为：4m，宽度为3.25m。

纵缝为设拉杆企口缝。

四、路面材料参数确定按公路水泥混凝土路面设计规范(JTG D40-2000)P8表3.0.6《混凝土弯拉强度标准值》可确定混凝土弯拉强度标准值为：4.5MPa。

根据公路水泥混凝土路面设计规范(JTG D40-2000)P53表 F.3《水泥混凝土弯拉弹性模量经验参考值》可确定弯拉弹性模量为29000MPa。

路基回弹模量选用：30MPa。

基层回弹模量选用1300MPa。

方案一假定路基为干燥状态（1）初拟路面结构由表3.0.1，相应于安全等级一级的变异水平等级为低级。

根据高速公路、重交通等级和低级变异水平等级，初拟普通混凝土面层厚度为h c = 0.27m 。

基层选用水泥稳定碎石厚h b = 0.18m ，底基层为h 1= 0.18m 的级配碎石，面层与基层之间采用PA-1做封层。

普通混凝土板的平面尺寸为3.75m ，长5m 。

纵缝为设拉杆平缝，横缝为设传力杆的假缝。

（2） 材料参数的确定混凝土的设计弯拉强度与弯拉弹性模量按表3.0.8，取普通混凝土面层的弯拉强度标准值 f r = 5.0MPa ，相应弯拉弹性模量标准值和泊松比为31GPa 和0.15 ，砾石粗集料混凝土的线膨胀系数取0./℃。

土基的回弹模量参照《公路水泥混凝土路面设计规范》附录，路基回弹模量取80MPa 湿度调整系数取0.95，综合回弹模量为80×0.95=76MPa ， 查附录F.2，水泥稳定碎石基层回弹模量取2000MPa ，泊松比取0.2，级配碎石底基层回弹模量取220MPa ，泊松比取0.3。

（3）板底地基综合回弹模量21121220x h E E MPa h == 10.18x h h m ==0.26ln(h )0.860.26ln(0.18)0.860.414x α=+=+=0.41400220()()7611876x t E E E MPa E α==⨯= 板底地基综合回弹模量t E 取118MPa混凝土面层板的弯曲刚度D c ，半刚性基层板的弯曲刚度D b ,路面结构总相对刚度半径r g 为：3322310000.2752.12(1)12(10.15)c c c c E h D MN m ν⨯===-⨯-33122120000.18 1.0.12(1)12(10.2)b b b b E h D MN m ν⨯===-⨯- 331122212200.180.1.12(1)12(10.3)b E h D MN m ν⨯===-⨯- 12 1.00.1 1.1.b b b D D D MN m =+=+=52 1.11181.21() 1.21()0.927m b t D D g E r ++==⨯=（4）荷载应力标准轴载和极限荷载在临界荷载位处产生的荷载应力为：0.6520.940.6520.940.0001450.0001450.9270.27100 1.411.11152ps g c s bcr h p MPa D D σ--==⨯⨯⨯=++ 0.6520.940.6520.940.0001450.0001450.9270.27180 1.461.11152pm g c pm bc r h p MPa D D σ--==⨯⨯⨯=++ 计算面层荷载疲劳应力和最大荷载应力为：0.87 1.10 2.592 1.41 3.64pr r f c ps k k k MPa σσ==⨯⨯⨯=max 0.87 1.10 1.46 1.46p r c pm k k MPa σσ==⨯⨯=其中应力折减系数0.87r k =；综合系数 1.10c k =：疲劳应力系数40.057(180210) 2.592f e k N λ==⨯=。

新建水泥混凝土路面厚度计算书1、原始资料水泥混凝土路面设计设计内容 : 新建单层水泥混凝土路面设计道路等级 : 停车场-按城市支路设计变异水平的等级 : 中级可靠度系数 : 1.13面层类型 : 普通混凝土面层序路面行驶单轴单轮轴载单轴双轮轴载双轴双轮轴载三轴双轮轴载交通量号车辆名称组的个数总重组的个数总重组的个数总重组的个数总重(kN) (kN) (kN) (kN)1 双后轴货车 1 55 0 0 1 56 0 0 4002 单后轴客车 1 17 1 26.5 0 0 0 0 4000行驶方向分配系数 1 车道分配系数 1轮迹横向分布系数 .39 交通量年平均增长率 5 ％混凝土弯拉强度 4.5 MPa 混凝土弯拉模量 29000 MPa 混凝土面层板长度 5m 地区公路自然区划Ⅳ面层最大温度梯度 88 ℃/m 接缝应力折减系数 .872.交通分析路面的设计基准期 : 20 年=51776设计基准期内设计车道标准荷载累计作用次数为51776，为中等交通。

根据《规范》表3.0.6，水泥混凝土弯拉强度不得低于4.5MPa。

3、初拟路面结构初拟水泥混凝土路面厚度为： 0.2m，基层选用5%半刚性材料水泥稳定碎石，厚度为0.20m，水泥混凝土面板长度为：5m，宽度为4m。

纵缝为设拉杆平缝。

4、路面材料参数确定按公路水泥混凝土路面设计规范(JTG D40-2011)《混凝土弯拉强度标准值》可确定混凝土弯拉强度标准值为：4.5MPa。

根据公路水泥混凝土路面设计规范(JTG D40-2011)《水泥混凝土弯拉弹性模量经验参考值》可确定弯拉弹性模量为29000MPa。

路基回弹模量选用:20 MPa。

基层回弹模量选用1500Mpa。

按公路水泥混凝土路面设计规范(JTG D40-2011)计算基层顶面当量回弹模量如下：Ex=(h1×h1×E1+h2×h2×E2)/(h1×h1+h2×h2)=1500(MPa)Dx=（E1×h1^3+E2×h2^3）÷12+(h1+h2)^2÷4×[1÷(E1×h1)+1÷(E2×h2)]^(-1))= 4 (MN-m)hx=(12×Dx/Ex)^(1/3)=(12×4/1500)^(1/3)=0.317(m)a=6.22×[1-1.51×(Ex/E0)^(-0.45)]=6.22×[1-1.51×(1500/20)^(-0.45)]=4.874b=1-1.44×(Ex/E0)^(-0.58)= 1-1.44×(1500/20)^(-0.58)=0.866Et=a×hx^b×E0×(Ex/E0)^(1/3)=4.874×0.317^0.866×20×(1500/20)^(1/3)=152.03(MPa)基层顶面当量回弹模量 : 152 MPa5、荷载疲劳应力计算混凝土面板的相对刚度半径r：r=0.537×h ×(Ec/Et)^(1/3)=0.618m标准轴载载临界处产生的荷载应力：=0.077×r^0.6h^(-2)=0.077×0.618^0.6 ×0.2^(-2)=1.442(MPa)σps由于纵缝形式为设拉杆平缝故接缝传荷能力的应力折减系数为Kr=.87路面普通混凝土，可取v=0.057设计基准年内荷载应力的累计疲劳作用的疲劳应力系数计算为：kf=Ne^v=51776^0.057=1.86按公路水泥混凝土路面设计规范《综合系数Kc》确定偏载和动载等因素对路面疲劳影响的综合系数为kc=1.2,计算荷载的疲劳应力σpr =krkfkcσps=0.87×1.86×1.2×1.442=2.795(MPa)6、温度疲劳应力计算混凝土膨胀系数ac=0.00001，Ec=29000，最大温度梯度为Tg =88℃/m。

第四章 路面设计4.1水泥混凝土路面设计交通组成表车型名称单轴单轮组的个数轴重 （KN ）单轴双轮组个数 轴重 （KN ）双轴单轮组的个数 轴重 （KN ）三轴单轮组的个数 轴重 （KN ）交通量黄海DD640 1 32 1 70 0 0 0 0 1561 解放CA108 1 19.4 1 60.85 0 0 0 0 1600 黄河JN360 1 50 0 0 1 220 0 0 510 五十铃EXR181 16011001200694.1.1 轴载分析水泥混凝土路面结构设计以100KN 单轴—双轮组荷载为标准轴载。

⑴以设计弯沉值为指标及验算面层层底拉力中的累计当量轴次。

① 轴载换算：161100∑=⎪⎭⎫⎝⎛=ni i i i s P N N δ 式中 ：s N ——100KN 的单轴—双轮组标准轴载的作用次数；iP ——单轴—单轮、单轴—双轮组、双轴—双轮组或三轴—双轮组轴型i 级轴载的总重KN ；iN ——各类轴型i 级轴载的作用次数；n ——轴型和轴载级位数； iδ——轴—轮型系数，单轴—双轮组时，i δ=1；单轴—单轮时，按式43.031022.2-⨯=i i P δ计算；双轴—双轮组时，按式22.051007.1--⨯=i i P δ；三轴—双轮组时，按式22.081024.2--⨯=i i P δ计算。

轴载换算结果如表所示车型名称 i Pi δi N 16)100(i i i P N δ 黄海DD640 前轴 32.00 2.22×103×32.00-0.431561 — 后轴 70.00 115615.188 解放CA108 前轴 19.40 2.22×103×19.40-0.431600 — 后轴 60.85 116000.526 黄河JN360 前轴50.002.22×103×50.00-0.43510 3.52×10-0.8后轴 220.00 1.07×10-5×220.00-0.22510 501.63 五十铃EXR181前轴60.002.22×103×60.00-0.4369 7.430 后轴 300.00 2.24×10-8×100.00-0.226924.157 161)(PP N N i i i ni δ∑== 531.508注：轴载小于40KN 的轴载作用不计。

..第五章水泥混凝土路面5.1 交通量计算该段高速公路位于Ⅳ7 区。

设计为双向四车道。

5-1 表交通量计算表车型小客车2轴中客车2轴大客车2轴中货2轴中货2轴中货2轴大货车2轴大货车2轴大货车3轴特大货车3轴特大货车3轴特大货车4轴特大货车（半拖挂）4 轴特大货车（半拖挂）5轴特大货车（拖挂）6轴特大货车（拖挂）车轴p轴轮型Ne， i合计前轴11.51— 10 1.6E+08后轴23.51— 2前轴301— 189后轴551— 2前轴401— 1962501后轴951— 2前轴301— 1454后轴601— 2前轴401— 1607后轴601— 2前轴451— 1404286后轴951— 2前轴351— 110881844后轴1401— 2前轴501— 134127758后轴1551— 1前轴551— 129738522后轴1753— 2前轴501— 11114582后轴1002— 2前轴801— 116938092后轴1252— 2前轴801— 116842385后轴1352— 2前轴652— 120195815后轴1502— 2前轴852— 120096408后轴1402— 2前轴602— 1772660后轴1003— 2前轴702— 18439809后轴1303— 2..方向分配系数取0.5，车道分配系数取0.8，标准轴载 100kN，最重轴载 250kN。

16P in则 N S 0.5 0.8N iP Si 1=0.5 0.841764=16705.8其中：5.2 交通分析车辆轮迹横向分布系数取0.2，高速公路设计基准期为30 年，安全等级为一级，交通量年平均增长率为7.6%。

计算累计标准轴次：N s t3011 g r 116705.8 1 0.076N e365η365 0.20 1.28E 08g r0.076因为 1 106 1.28108，所以属于特重交通等级。

5.3 拟定方案根据交通等级，现拟定在干燥和中湿状态下，分别设计三种方案。

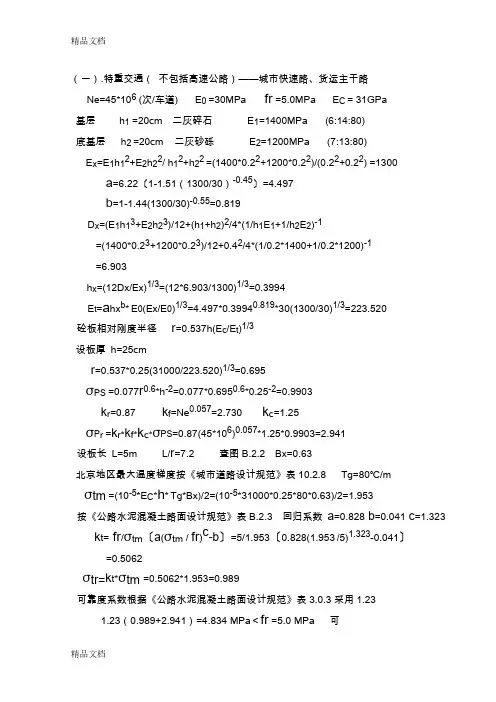

（一）.特重交通（不包括高速公路）——城市快速路、货运主干路Ne=45*106 (次/车道)E0=30MPa fr =5.0MPa E C= 31GPa基层h1 =20cm 二灰碎石E1=1400MPa(6:14:80)底基层h2=20cm二灰砂砾E2=1200MPa(7:13:80)E x=E1h12+E2h22/ h12+h22=(1400*0.22+1200*0.22)/(0.22+0.22)=1300a=6.22〔1-1.51（1300/30）-0.45〕=4.497b=1-1.44(1300/30)-0.55=0.819D x=(E1h13+E2h23)/12+(h1+h2)2/4*(1/h1E1+1/h2E2)-1=(1400*0.23+1200*0.23)/12+0.42/4*(1/0.2*1400+1/0.2*1200)-1=6.903h x=(12Dx/Ex)1/3=(12*6.903/1300)1/3=0.3994E t=a hx b*E0(Ex/E0)1/3=4.497*0.39940.819*30(1300/30)1/3=223.520砼板相对刚度半径r=0.537h(E c/E t)1/3设板厚h=25cmr=0.537*0.25(31000/223.520)1/3=0.695σPS =0.077r0.6*h-2=0.077*0.6950.6*0.25-2=0.9903k r=0.87 k f=Ne0.057=2.730 k c=1.25σP r=k r*k f*k c*σPS=0.87(45*106)0.057*1.25*0.9903=2.941设板长L=5m L/r=7.2 查图B.2.2 Bx=0.63北京地区最大温度梯度按《城市道路设计规范》表10.2.8 Tg=80℃/mσtm=(10-5*E C*h*Tg*Bx)/2=(10-5*31000*0.25*80*0.63)/2=1.953按《公路水泥混凝土路面设计规范》表B.2.3 回归系数a=0.828 b=0.041 c=1.323 k t= fr/σtm〔a(σtm /fr)c-b〕=5/1.953〔0.828(1.953/5)1.323-0.041〕=0.5062σtr=k t*σtm =0.5062*1.953=0.989可靠度系数根据《公路水泥混凝土路面设计规范》表3.0.3采用1.231.23（0.989+2.941）=4.834 MPa＜fr =5.0 MPa 可（二）.特重交通——高速公路Ne=45*106 (次/车道)E0=30MPa fr =5.0MPa E C= 31GPa基层h1 =20cm 二灰碎石E1=1400MPa(6:14:80)底基层h2=20cm二灰砂砾E2=1200MPa(7:13:80)E x=E1h12+E2h22/ h12+h22=(1400*0.22+1200*0.22)/(0.22+0.22)=1300a=6.22〔1-1.51（1300/30）-0.45〕=4.497b=1-1.44(1300/30)-0.55=0.819D x=(E1h13+E2h23)/12+(h1+h2)2/4*(1/h1E1+1/h2E2)-1=(1400*0.23+1200*0.23)/12+0.42/4*(1/0.2*1400+1/0.2*1200)-1=6.903h x=(12Dx/Ex)1/3=(12*6.903/1300)1/3=0.3994E t=a hx b*E0(Ex/E0)1/3=4.497*0.39940.819*30(1300/30)1/3=223.520砼板相对刚度半径r=0.537h(E c/E t)1/3设板厚h=27cmr=0.537*0.27(31000/223.520)1/3=0.7505σPS =0.077r0.6*h-2=0.077*0.75050.6*0.27-2=0.8892k r=0.87 k f=Ne0.057=2.730 k c=1.30σP r=k r*k f*k c*σPS=0.87(45*106)0.057*1.30*0.8892=2.746设板长L=5m L/r=6.662 查图B.2.2 Bx=0.57北京地区最大温度梯度按《城市道路设计规范》表10.2.8 Tg=76℃/mσtm=(10-5*E C*h*Tg*Bx)/2=(10-5*31000*0.27*76*0.57)/2=1.813按《公路水泥混凝土路面设计规范》表B.2.3 回归系数a=0.828 b=0.041 c=1.323 k t= fr/σtm〔a(σtm /fr)c-b〕=5/1.813〔0.828(1.813/5)1.323-0.041〕=0.4836σtr=k t*σtm =0.4836*1.813=0.877可靠度系数根据《公路水泥混凝土路面设计规范》表3.0.3采用1.331.33（0.877+2.746）=4.819 MPa＜fr =5.0 MPa 可（三）.特重交通（不包括高速公路）——城市快速路、货运主干路Ne=35*106 (次/车道)E0=30MPa fr =5.0MPa E C= 31GPa基层h1 =20cm 二灰碎石E1=1400MPa(6:14:80)底基层h2=20cm二灰砂砾E2=1200MPa(7:13:80)E x=E1h12+E2h22/ h12+h22=(1400*0.22+1200*0.22)/(0.22+0.22)=1300a=6.22〔1-1.51（1300/30）-0.45〕=4.497b=1-1.44(1300/30)-0.55=0.819D x=(E1h13+E2h23)/12+(h1+h2)2/4*(1/h1E1+1/h2E2)-1=(1400*0.23+1200*0.23)/12+0.42/4*(1/0.2*1400+1/0.2*1200)-1=6.903h x=(12Dx/Ex)1/3=(12*6.903/1300)1/3=0.3994E t=a hx b*E0(Ex/E0)1/3=4.497*0.39940.819*30(1300/30)1/3=223.520砼板相对刚度半径r=0.537h(E c/E t)1/3设板厚h=24cmr=0.537*0.24(31000/223.520)1/3=0.667σPS =0.077r0.6*h-2=0.077*0.6670.6*0.24-2=1.0485k r=0.87 k f=Ne0.057=2.692 k c=1.25σP r=k r*k f*k c*σPS=0.87(35*106)0.057*1.25*1.0485=3.069设板长L=5m L/r=7.495 查图B.2.2 Bx=0.64北京地区最大温度梯度按《城市道路设计规范》表10.2.8 Tg=82℃/mσtm=(10-5*E C*h*Tg*Bx)/2=(10-5*31000*0.24*82*0.64)/2=1.952按《公路水泥混凝土路面设计规范》表B.2.3 回归系数a=0.828 b=0.041 c=1.323 k t= fr/σtm〔a(σtm /fr)c-b〕=5/1.952〔0.828(1.952/5)1.323-0.041〕=0.506σtr=k t*σtm =0.506*1.952=0.988可靠度系数根据《公路水泥混凝土路面设计规范》表3.0.3采用1.231.23（0.988+3.069）=4.990 MPa＜fr =5.0 MPa 可（四）.特重交通——高速公路Ne=35*106 (次/车道)E0=30MPa fr =5.0MPa E C= 31GPa基层h1 =20cm 二灰碎石E1=1400MPa(6:14:80)底基层h2=20cm二灰砂砾E2=1200MPa(7:13:80)E x=E1h12+E2h22/ h12+h22=(1400*0.22+1200*0.22)/(0.22+0.22)=1300a=6.22〔1-1.51（1300/30）-0.45〕=4.497b=1-1.44(1300/30)-0.55=0.819D x=(E1h13+E2h23)/12+(h1+h2)2/4*(1/h1E1+1/h2E2)-1=(1400*0.23+1200*0.23)/12+0.42/4*(1/0.2*1400+1/0.2*1200)-1=6.903h x=(12Dx/Ex)1/3=(12*6.903/1300)1/3=0.3994E t=a hx b*E0(Ex/E0)1/3=4.497*0.39940.819*30(1300/30)1/3=223.520砼板相对刚度半径r=0.537h(E c/E t)1/3设板厚h=26cmr=0.537*0.26(31000/223.520)1/3=0.7227σPS =0.077r0.6*h-2=0.077*0.72270.6*0.26-2=0.9374k r=0.87 k f=Ne0.057=2.6916 k c=1.30σP r=k r*k f*k c*σPS=0.87(35*106)0.057*1.30*0.9374=2.854设板长L=5m L/r=6.918 查图B.2.2 Bx=0.587北京地区最大温度梯度按《城市道路设计规范》表10.2.8 Tg=78℃/mσtm=(10-5*E C*h*Tg*Bx)/2=(10-5*31000*0.26*78*0.587)/2=1.845按《公路水泥混凝土路面设计规范》表B.2.3 回归系数a=0.828 b=0.041 c=1.323 k t= fr/σtm〔a(σtm /fr)c-b〕=5/1.845〔0.828(1.845/5)1.323-0.041〕=0.489σtr=k t*σtm =0.489*1.845=0.902可靠度系数根据《公路水泥混凝土路面设计规范》表3.0.3采用1.331.33（0.902+2.854）=4.995 MPa＜fr =5.0 MPa 可（五）.重交通——城市快速路、城市主干路、货运干路Ne=20*106 (次/车道)E0=30MPa fr =5.0MPa E C= 31GPa基层h1 =20cm 二灰碎石E1=1400MPa(6:14:80)底基层h2=20cm二灰砂砾E2=1200MPa(7:13:80)E x=E1h12+E2h22/ h12+h22=(1400*0.22+1200*0.22)/(0.22+0.22)=1300a=6.22〔1-1.51（1300/30）-0.45〕=4.497b=1-1.44(1300/30)-0.55=0.819D x=(E1h13+E2h23)/12+(h1+h2)2/4*(1/h1E1+1/h2E2)-1=(1400*0.23+1200*0.23)/12+0.42/4*(1/0.2*1400+1/0.2*1200)-1=6.903h x=(12Dx/Ex)1/3=(12*6.903/1300)1/3=0.3994E t=a hx b*E0(Ex/E0)1/3=4.497*0.39940.819*30(1300/30)1/3=223.520砼板相对刚度半径r=0.537h(E c/E t)1/3设板厚h=23cmr=0.537*0.23(31000/223.520)1/3=0.6393σPS =0.077r0.6*h-2=0.077*0.63930.6*0.23-2=1.113k r=0.87 k f=Ne0.057=2.607 k c=1.25σP r=k r*k f*k c*σPS=0.87(20*106)0.057*1.25*1.113=3.155设板长L=5m L/r=7.82 查图B.2.2 Bx=0.66北京地区最大温度梯度按《城市道路设计规范》表10.2.8 Tg=85℃/mσtm=(10-5*E C*h*Tg*Bx)/2=(10-5*31000*0.23*85*0.66)/2=2.000按《公路水泥混凝土路面设计规范》表B.2.3 回归系数a=0.828 b=0.041 c=1.323 k t= fr/σtm〔a(σtm /fr)c-b〕=5/2.000〔0.828(2.000/5)1.323-0.041〕=0.5134σtr=k t*σtm =0.5134*2.000=1.027可靠度系数根据《公路水泥混凝土路面设计规范》表3.0.3采用1.161.16（1.027+3.155）=4.851 MPa＜fr =5.0 MPa 可（六）.重交通——城市快速路、城市主干路、货运干路Ne=20*106 (次/车道)E0=30MPa fr =4.5MPa E C= 29GPa基层h1 =20cm 二灰碎石E1=1400MPa(6:14:80)底基层h2=20cm二灰砂砾E2=1200MPa(7:13:80)E x=E1h12+E2h22/ h12+h22=(1400*0.22+1200*0.22)/(0.22+0.22)=1300a=6.22〔1-1.51（1300/30）-0.45〕=4.497b=1-1.44(1300/30)-0.55=0.819D x=(E1h13+E2h23)/12+(h1+h2)2/4*(1/h1E1+1/h2E2)-1=(1400*0.23+1200*0.23)/12+0.42/4*(1/0.2*1400+1/0.2*1200)-1=6.903h x=(12Dx/Ex)1/3=(12*6.903/1300)1/3=0.3994E t=a hx b*E0(Ex/E0)1/3=4.497*0.39940.819*30(1300/30)1/3=223.520砼板相对刚度半径r=0.537h(E c/E t)1/3设板厚h=25cmr=0.537*0.25(29000/223.520)1/3=0.68σPS =0.077r0.6*h-2=0.077*0.680.6*0.25-2=0.9772k r=0.87 k f=Ne0.057=2.607 k c=1.25σP r=k r*k f*k c*σPS=0.87(20*106)0.057*1.25*0.9772=2.771设板长L=5m L/r=7.36 查图B.2.2 Bx=0.63北京地区最大温度梯度按《城市道路设计规范》表10.2.8 Tg=80℃/mσtm=(10-5*E C*h*Tg*Bx)/2=(10-5*29000*0.25*80*0.63)/2=1.827按《公路水泥混凝土路面设计规范》表B.2.3 回归系数a=0.828 b=0.041 c=1.323 k t= fr/σtm〔a(σtm /fr)c-b〕=4.5/1.827〔0.828(1.827/4.5)1.323-0.041〕=0.5179σtr=k t*σtm =0.5179*1.827=0.946可靠度系数根据《公路水泥混凝土路面设计规范》表3.0.3采用1.161.16（0.946+2.771）=4.312 MPa＜fr =4.5 MPa 可（七）.重交通——城市快速路、城市主干路、货运干路Ne=10*106 (次/车道)E0=30MPa fr =4.5MPa E C= 29GPa基层h1 =20cm 二灰碎石E1=1400MPa(6:14:80)底基层h2=20cm二灰砂砾E2=1200MPa(7:13:80)E x=E1h12+E2h22/ h12+h22=(1400*0.22+1200*0.22)/(0.22+0.22)=1300a=6.22〔1-1.51（1300/30）-0.45〕=4.497b=1-1.44(1300/30)-0.55=0.819D x=(E1h13+E2h23)/12+(h1+h2)2/4*(1/h1E1+1/h2E2)-1=(1400*0.23+1200*0.23)/12+0.42/4*(1/0.2*1400+1/0.2*1200)-1=6.903h x=(12Dx/Ex)1/3=(12*6.903/1300)1/3=0.3994E t=a hx b*E0(Ex/E0)1/3=4.497*0.39940.819*30(1300/30)1/3=223.520砼板相对刚度半径r=0.537h(E c/E t)1/3设板厚h=24cmr=0.537*0.24(29000/223.520)1/3=0.652σPS =0.077r0.6*h-2=0.077*0.6520.6*0.24-2=1.035k r=0.87 k f=Ne0.057=2.506 k c=1.25σP r=k r*k f*k c*σPS=0.87(10*106)0.057*1.25*1.035=2.820设板长L=5m L/r=7.66 查图B.2.2 Bx=0.65北京地区最大温度梯度按《城市道路设计规范》表10.2.8 Tg=82℃/mσtm=(10-5*E C*h*Tg*Bx)/2=(10-5*29000*0.24*82*0.65)/2=1.8548按《公路水泥混凝土路面设计规范》表B.2.3 回归系数a=0.828 b=0.041 c=1.323 k t= fr/σtm〔a(σtm /fr)c-b〕=4.5/1.8548〔0.828(1.8548/4.5)1.323-0.041〕=0.5224σtr=k t*σtm =0.5224*1.8548=0.969可靠度系数根据《公路水泥混凝土路面设计规范》表3.0.3采用1.161.16（0.969+2.820）=4.395 MPa＜fr =4.5 MPa 可（八）.重交通——城市快速路、城市主干路、货运干路Ne=10*106 (次/车道)E0=30MPa fr =4.5MPa E C= 29GPa基层为一种材料h1 =42cm 二灰砂砾E1=1200MPa(7:13:80)E x=1200a=6.22〔1-1.51（1200/30）-0.45〕=4.434b=1-1.44(1200/30)-0.55=0.8107h x=0.42E t=a hx b*E0(Ex/E0)1/3=4.434*0.420.819*30(1200/30)1/3=225.1825砼板相对刚度半径r=0.537h(E c/E t)1/3设板厚h=24cmr=0.537*0.24(29000/225.1825)1/3=0.6508σPS =0.077r0.6*h-2=0.077*0.65080.6*0.24-2=1.033k r=0.87 k f=Ne0.057=2.506 k c=1.25σP r=k r*k f*k c*σPS=0.87(10*106)0.057*1.25*1.033=2.816设板长L=5m L/r=7.68 查图B.2.2 Bx=0.65北京地区最大温度梯度按《城市道路设计规范》表10.2.8 Tg=82℃/mσtm=(10-5*E C*h*Tg*Bx)/2=(10-5*29000*0.24*82*0.65)/2=1.855按《公路水泥混凝土路面设计规范》表B.2.3 回归系数a=0.828 b=0.041 c=1.323 k t= fr/σtm〔a(σtm /fr)c-b〕=4.5/1.855〔0.828(1.855/4.5)1.323-0.041〕=0.5224σtr=k t*σtm =0.5224*1.855=0.969可靠度系数根据《公路水泥混凝土路面设计规范》表3.0.3采用1.161.16（0.969+2.816）=4.391 MPa＜fr =4.5 MPa 可（九）.重交通——城市快速路、城市主干路、货运干路Ne=5*106 (次/车道)E0=30MPa fr =4.5MPa E C= 29GPa基层为一种材料h1 =48cm 二灰砂砾E1=1200MPa(7:13:80)E x=1200a=6.22〔1-1.51（1200/30）-0.45〕=4.434b=1-1.44(1200/30)-0.55=0.8107h x=0.48E t=a hx b*E0(Ex/E0)1/3=4.434*0.480.819*30(1200/30)1/3=250.927砼板相对刚度半径r=0.537h(E c/E t)1/3设板厚h=23cmr=0.537*0.23(29000/250.927)1/3=0.6016σPS =0.077r0.6*h-2=0.077*0.60160.6*0.23-2=1.0731k r=0.87 k f=Ne0.057=2.409 k c=1.25σP r=k r*k f*k c*σPS=0.87(5*106)0.057*1.25*1.0731=2.811设板长L=5m L/r=8.31 查图B.2.2 Bx=0.665北京地区最大温度梯度按《城市道路设计规范》表10.2.8 Tg=85℃/mσtm=(10-5*E C*h*Tg*Bx)/2=(10-5*29000*0.23*85*0.665)/2=1.885按《公路水泥混凝土路面设计规范》表B.2.3 回归系数a=0.828 b=0.041 c=1.323 k t= fr/σtm〔a(σtm /fr)c-b〕=4.5/1.885〔0.828(1.885/4.5)1.323-0.041〕=0.5272σtr=k t*σtm =0.5272*1.885=0.994可靠度系数根据《公路水泥混凝土路面设计规范》表3.0.3采用1.161.16（0.994+2.811）=4.414 MPa＜fr =4.5 MPa 可（十）.重交通——城市快速路、城市主干路、货运干路Ne=5*106 (次/车道)E0=30MPa fr =4.5MPa E C= 29GPa基层为一种材料h1 =45cm 二灰砂砾E1=1200MPa(7:13:80)E x=1200a=6.22〔1-1.51（1200/30）-0.45〕=4.434b=1-1.44(1200/30)-0.55=0.8107h x=0.45E t=a hx b*E0(Ex/E0)1/3=4.434*0.450.819*30(1200/30)1/3=238.136砼板相对刚度半径r=0.537h(E c/E t)1/3设板厚h=24cmr=0.537*0.24(29000/238.136)1/3=0.6338σPS =0.077r0.6*h-2=0.077*0.63380.6*0.24-2=1.0216k r=0.87 k f=Ne0.057=2.409 k c=1.25σP r=k r*k f*k c*σPS=0.87(5*106)0.057*1.25*1.0216=2.676设板长L=5m L/r=7.827 查图B.2.2 Bx=0.648北京地区最大温度梯度按《城市道路设计规范》表10.2.8 Tg=82℃/mσtm=(10-5*E C*h*Tg*Bx)/2=(10-5*29000*0.24*82*0.648)/2=1.849按《公路水泥混凝土路面设计规范》表B.2.3 回归系数a=0.828 b=0.041 c=1.323 k t= fr/σtm〔a(σtm /fr)c-b〕=4.5/1.849〔0.828(1.849/4.5)1.323-0.041〕=0.5215σtr=k t*σtm =0.5215*1.849=0.964可靠度系数根据《公路水泥混凝土路面设计规范》表3.0.3采用1.161.16（0.964+2.676）=4.222 MPa＜fr =4.5 MPa 可（十一）.重交通——城市快速路、城市主干路、货运干路Ne=2*106 (次/车道)E0=30MPa fr =4.5MPa E C= 29GPa基层为一种材料h1 =48cm 二灰砂砾E1=1200MPa(7:13:80)E x=1200a=6.22〔1-1.51（1200/30）-0.45〕=4.434b=1-1.44(1200/30)-0.55=0.8107h x=0.48E t=a hx b*E0(Ex/E0)1/3=4.434*0.480.819*30(1200/30)1/3=250.927砼板相对刚度半径r=0.537h(E c/E t)1/3设板厚h=22cmr=0.537*0.22(29000/250.927)1/3=0.5755σPS =0.077r0.6*h-2=0.077*0.57550.6*0.22-2=1.142k r=0.87 k f=Ne0.057=2.286 k c=1.25σP r=k r*k f*k c*σPS=0.87(2*106)0.057*1.25*1.142=2.839设板长L=5m L/r=8.69 查图B.2.2 Bx=0.69北京地区最大温度梯度按《城市道路设计规范》表10.2.8 Tg=88℃/mσtm=(10-5*E C*h*Tg*Bx)/2=(10-5*29000*0.22*88*0.69)/2=1.937按《公路水泥混凝土路面设计规范》表B.2.3 回归系数a=0.828 b=0.041 c=1.323 k t= fr/σtm〔a(σtm /fr)c-b〕=4.5/1.937〔0.828(1.937/4.5)1.323-0.041〕=0.535σtr=k t*σtm =0.535*1.937=1.037可靠度系数根据《公路水泥混凝土路面设计规范》表3.0.3采用1.161.16（1.037+2.839）=4.496 MPa＜fr =4.5 MPa 可（十二）.重交通——城市快速路、城市主干路、货运干路Ne=2*106 (次/车道)E0=30MPa fr =4.5MPa E C= 29GPa基层为一种材料h1 =45cm 二灰砂砾E1=1200MPa(7:13:80)E x=1200a=6.22〔1-1.51（1200/30）-0.45〕=4.434b=1-1.44(1200/30)-0.55=0.8107h x=0.45E t=a hx b*E0(Ex/E0)1/3=4.434*0.450.819*30(1200/30)1/3=238.136砼板相对刚度半径r=0.537h(E c/E t)1/3设板厚h=23cmr=0.537*0.23(29000/238.136)1/3=0.6122σPS =0.077r0.6*h-2=0.077*0.61220.6*0.23-2=1.0844k r=0.87 k f=Ne0.057=2.286 k c=1.25σP r=k r*k f*k c*σPS=0.87(2*106)0.057*1.25*1.0844=2.696设板长L=5m L/r=8.17 查图B.2.2 Bx=0.673北京地区最大温度梯度按《城市道路设计规范》表10.2.8 Tg=85℃/mσtm=(10-5*E C*h*Tg*Bx)/2=(10-5*29000*0.23*85*0.673)/2=1.908按《公路水泥混凝土路面设计规范》表B.2.3 回归系数a=0.828 b=0.041 c=1.323 k t= fr/σtm〔a(σtm /fr)c-b〕=4.5/1.908〔0.828(1.908/4.5)1.323-0.041〕=0.531σtr=k t*σtm =0.531*1.908=1.013可靠度系数根据《公路水泥混凝土路面设计规范》表3.0.3采用1.161.16（1.013+2.696）=4.302 MPa＜fr =4.5 MPa 可（十三）.中等交通——城市主干路、城市次干路Ne=1*106 (次/车道)E0=30MPa fr =4.5MPa E C= 29GPa基层为一种材料h1 =45cm 二灰砂砾E1=1200MPa(7:13:80)E x=1200a=6.22〔1-1.51（1200/30）-0.45〕=4.434b=1-1.44(1200/30)-0.55=0.8107h x=0.45E t=a hx b*E0(Ex/E0)1/3=4.434*0.450.819*30(1200/30)1/3=238.136砼板相对刚度半径r=0.537h(E c/E t)1/3设板厚h=22cmr=0.537*0.22(29000/238.136)1/3=0.5856σPS =0.077r0.6*h-2=0.077*0.58560.6*0.22-2=1.154k r=0.87 k f=Ne0.057=2.198 k c=1.20σP r=k r*k f*k c*σPS=0.87(1*106)0.057*1.20*1.154=2.648设板长L=5m L/r=8.54 查图B.2.2 Bx=0.70北京地区最大温度梯度按《城市道路设计规范》表10.2.8 Tg=88℃/mσtm=(10-5*E C*h*Tg*Bx)/2=(10-5*29000*0.22*88*0.70)/2=1.965按《公路水泥混凝土路面设计规范》表B.2.3 回归系数a=0.828 b=0.041 c=1.323 k t= fr/σtm〔a(σtm /fr)c-b〕=4.5/1.965〔0.828(1.965/4.5)1.323-0.041〕=0.5397σtr=k t*σtm =0.5397*1.965=1.061可靠度系数根据《公路水泥混凝土路面设计规范》表3.0.3采用1.131.13（1.061+2.648）=4.191 MPa＜fr =4.5 MPa 可（十四）.中等交通——城市主干路、城市次干路Ne=0.5*106 (次/车道)E0=30MPa fr =4.5MPa E C= 29GPa基层为一种材料h1 =45cm 二灰砂砾E1=1200MPa(7:13:80)E x=1200a=6.22〔1-1.51（1200/30）-0.45〕=4.434b=1-1.44(1200/30)-0.55=0.8107h x=0.45E t=a hx b*E0(Ex/E0)1/3=4.434*0.450.819*30(1200/30)1/3=238.136砼板相对刚度半径r=0.537h(E c/E t)1/3设板厚h=21cmr=0.537*0.21(29000/238.136)1/3=0.559σPS =0.077r0.6*h-2=0.077*0.5590.6*0.21-2=1.2316k r=0.87 k f=Ne0.057=2.113 k c=1.20σP r=k r*k f*k c*σPS=0.87(0.5*106)0.057*1.20*1.2316=2.717设板长L=5m L/r=8.945 查图B.2.2 Bx=0.735北京地区最大温度梯度按《城市道路设计规范》表10.2.8 Tg=90℃/mσtm=(10-5*E C*h*Tg*Bx)/2=(10-5*29000*0.21*90*0.735)/2=2.014按《公路水泥混凝土路面设计规范》表B.2.3 回归系数a=0.828 b=0.041 c=1.323 k t= fr/σtm〔a(σtm /fr)c-b〕=4.5/2.014〔0.828(2.014/4.5)1.323-0.041〕=0.547σtr=k t*σtm =0.547*2.014=1.102可靠度系数根据《公路水泥混凝土路面设计规范》表3.0.3采用1.131.13（1.102+2.717）=4.315 MPa＜fr =4.5 MPa 可（十五）.中等交通——城市主干路、城市次干路Ne=0.25*106 (次/车道)E0=30MPa fr =4.5MPa E C= 29GPa基层为一种材料h1 =45cm 二灰砂砾E1=1200MPa(7:13:80)E x=1200a=6.22〔1-1.51（1200/30）-0.45〕=4.434b=1-1.44(1200/30)-0.55=0.8107h x=0.45E t=a hx b*E0(Ex/E0)1/3=4.434*0.450.819*30(1200/30)1/3=238.136砼板相对刚度半径r=0.537h(E c/E t)1/3设板厚h=20cmr=0.537*0.20(29000/238.136)1/3=0.5323σPS =0.077r0.6*h-2=0.077*0.53230.6*0.20-2=1.3187k r=0.87 k f=Ne0.057=2.031 k c=1.20σP r=k r*k f*k c*σPS=0.87(0.25*106)0.057*1.20*1.3187=2.796设板长L=5m L/r=9.39 查图B.2.2 Bx=0.77北京地区最大温度梯度按《城市道路设计规范》表10.2.8 Tg=92℃/mσtm=(10-5*E C*h*Tg*Bx)/2=(10-5*29000*0.20*92*0.77)/2=2.054按《公路水泥混凝土路面设计规范》表B.2.3 回归系数a=0.828 b=0.041 c=1.323 k t= fr/σtm〔a(σtm /fr)c-b〕=4.5/2.054〔0.828(2.054/4.5)1.323-0.041〕=0.5529σtr=k t*σtm =0.5529*2.054=1.136可靠度系数根据《公路水泥混凝土路面设计规范》表3.0.3采用1.131.13（1.136+2.796）=4.443 MPa＜fr =4.5 MPa 可（十六）.中等交通——城市主干路、城市次干路Ne=0.25*106 (次/车道)E0=30MPa fr =4.5MPa E C= 29GPa基层为一种材料h1 =40cm 二灰砂砾E1=1200MPa(7:13:80)E x=1200a=6.22〔1-1.51（1200/30）-0.45〕=4.434b=1-1.44(1200/30)-0.55=0.8107h x=0.40E t=a hx b*E0(Ex/E0)1/3=4.434*0.400.819*30(1200/30)1/3=216.45砼板相对刚度半径r=0.537h(E c/E t)1/3设板厚h=21cmr=0.537*0.21(29000/216.45)1/3=0.577σPS =0.077r0.6*h-2=0.077*0.5770.6*0.21-2=1.2554k r=0.87 k f=Ne0.057=2.031 k c=1.20σP r=k r*k f*k c*σPS=0.87(0.25*106)0.057*1.20*1.2554=2.662设板长L=5m L/r=8.66 查图B.2.2 Bx=0.74北京地区最大温度梯度按《城市道路设计规范》表10.2.8 Tg=90℃/mσtm=(10-5*E C*h*Tg*Bx)/2=(10-5*29000*0.21*90*0.74)/2=2.028按《公路水泥混凝土路面设计规范》表B.2.3 回归系数a=0.828 b=0.041 c=1.323 k t= fr/σtm〔a(σtm /fr)c-b〕=4.5/2.028〔0.828(2.028/4.5)1.323-0.041〕=0.549σtr=k t*σtm =0.549*2.028=1.114可靠度系数根据《公路水泥混凝土路面设计规范》表3.0.3采用1.131.13（1.114+2.662）=4.267 MPa＜fr =4.5 MPa 可（十七）.中等交通——城市主干路、城市次干路Ne=0.25*106 (次/车道)E0=30MPa fr =4.5MPa E C= 29GPa基层h1 =20cm 二灰砂砾E2=1200MPa(7:13:80)底基层h2=25cm石灰土E2=550MPa(12:88)E x=E1h12+E2h22/ h12+h22=(1200*0.22+550*0.252)/(0.22+0.252)=803.659a=6.22〔1-1.51（803.659/30）-0.45〕=4.0811b=1-1.44(803.659/30)-0.55=0.764D x=(E1h13+E2h23)/12+(h1+h2)2/4*(1/h1E1+1/h2E2)-1=(1200*0.23+550*0.253)/12+（0.2+0.25）2/4*(1/0.2*1200+1/0.25*550)-1=5.9416h x=(12Dx/Ex)1/3=(12*5.9416/803.659)1/3=0.446E t=a hx b*E0(Ex/E0)1/3=4.0811*0.4460.764*30(803.659/30)1/3=197.693砼板相对刚度半径r=0.537h(E c/E t)1/3设板厚h=21cmr=0.537*0.21(29000/197.693)1/3=0.5947σPS =0.077r0.6*h-2=0.077*0.59470.6*0.21-2=1.278k r=0.87 k f=Ne0.057=2.031 k c=1.20σP r=k r*k f*k c*σPS=0.87(0.25*106)0.057*1.20*1.278=2.710设板长L=5m L/r=8.41 查图B.2.2 Bx=0.74北京地区最大温度梯度按《城市道路设计规范》表10.2.8 Tg=90℃/mσtm=(10-5*E C*h*Tg*Bx)/2=(10-5*29000*0.21*90*0.74)/2=2.028按《公路水泥混凝土路面设计规范》表B.2.3 回归系数a=0.828 b=0.041 c=1.323 k t= fr/σtm〔a(σtm /fr)c-b〕=4.5/2.028〔0.828(2.028/4.5)1.323-0.041〕=0.549σtr=k t*σtm =0.549*2.028=1.114可靠度系数根据《公路水泥混凝土路面设计规范》表3.0.3采用1.131.13（1.114+2.710）=4.321 MPa＜fr =4.5 MPa 可（十八）.中等交通——城市主干路、城市次干路Ne=0.05*106 (次/车道)E0=30MPa fr =4.5MPa E C= 29GPa基层h1 =20cm 二灰砂砾E2=1200MPa(7:13:80)底基层h2=25cm石灰土E2=550MPa(12:88)E x=E1h12+E2h22/ h12+h22=(1200*0.22+550*0.252)/(0.22+0.252)=803.659a=6.22〔1-1.51（803.659/30）-0.45〕=4.0811b=1-1.44(803.659/30)-0.55=0.764D x=(E1h13+E2h23)/12+(h1+h2)2/4*(1/h1E1+1/h2E2)-1=(1200*0.23+550*0.253)/12+（0.2+0.25）2/4*(1/0.2*1200+1/0.25*550)-1=5.9416h x=(12Dx/Ex)1/3=(12*5.9416/803.659)1/3=0.446E t=a hx b*E0(Ex/E0)1/3=4.0811*0.4460.764*30(803.659/30)1/3=197.693砼板相对刚度半径r=0.537h(E c/E t)1/3设板厚h=20cmr=0.537*0.20(29000/197.693)1/3=0.5664σPS =0.077r0.6*h-2=0.077*0.56640.6*0.20-2=1.3687k r=0.87 k f=Ne0.057=1.853 k c=1.20σP r=k r*k f*k c*σPS=0.87(0.05*106)0.057*1.20*1.3687=2.648设板长L=5m L/r=8.83 查图B.2.2 Bx=0.75北京地区最大温度梯度按《城市道路设计规范》表10.2.8 Tg=92℃/mσtm=(10-5*E C*h*Tg*Bx)/2=(10-5*29000*0.20*92*0.75)/2=2.001按《公路水泥混凝土路面设计规范》表B.2.3 回归系数a=0.828 b=0.041 c=1.323 k t= fr/σtm〔a(σtm /fr)c-b〕=4.5/2.001〔0.828(2.001/4.5)1.323-0.041〕=0.545σtr=k t*σtm =0.545*2.001=1.091可靠度系数根据《公路水泥混凝土路面设计规范》表3.0.3采用1.131.13（1.091+2.648）=4.225 MPa＜fr =4.5 MPa 可（十九）.中等交通——城市主干路、城市次干路Ne=0.05*106 (次/车道)E0=30MPa fr =4.5MPa E C= 29GPa基层h1 =38cm 二灰砂砾E2=1200MPa(7:13:80)E x=1200a=6.22〔1-1.51（1200/30）-0.45〕=4.434b=1-1.44(1200/30)-0.55=0.8107h x=0.38E t=a hx b*E0(Ex/E0)1/3=4.4341*0.380.764*30(1200/30)1/3=207.634砼板相对刚度半径r=0.537h(E c/E t)1/3设板厚h=20cmr=0.537*0.20(29000/207.634)1/3=0.557σPS =0.077r0.6*h-2=0.077*0.5570.6*0.20-2=1.3554k r=0.87 k f=Ne0.057=1.853 k c=1.20σP r=k r*k f*k c*σPS=0.87(0.05*106)0.057*1.20*1.3554=2.622设板长L=5m L/r=8.97 查图B.2.2 Bx=0.78北京地区最大温度梯度按《城市道路设计规范》表10.2.8 Tg=92℃/mσtm=(10-5*E C*h*Tg*Bx)/2=(10-5*29000*0.20*92*0.78)/2=2.081按《公路水泥混凝土路面设计规范》表B.2.3 回归系数a=0.828 b=0.041 c=1.323 k t= fr/σtm〔a(σtm /fr)c-b〕=4.5/2.081〔0.828(2.081/4.5)1.323-0.041〕=0.557σtr=k t*σtm =0.557*2.081=1.159可靠度系数根据《公路水泥混凝土路面设计规范》表3.0.3采用1.131.13（1.159+2.622）=4.273MPa＜fr =4.5 MPa 可（二十）.轻交通——城市支路Ne=0.03*106 (次/车道)E0=30MPa fr =4.0MPa E C= 27GPa基层h1 =20cm 二灰砂砾E2=1200MPa(7:13:80)底基层h2=20cm石灰土E2=550MPa(12:88)E x=E1h12+E2h22/ h12+h22=(1200*0.22+550*0.22)/(0.22+0.22)=875a=6.22〔1-1.51（803.659/30）-0.45〕=4.1614b=1-1.44(803.659/30)-0.55=0.7747D x=(E1h13+E2h23)/12+(h1+h2)2/4*(1/h1E1+1/h2E2)-1=(1200*0.23+550*0.23)/12+（0.2+0.2）2/4*(1/0.2*1200+1/0.2*550)-1=4.1838h x=(12Dx/Ex)1/3=(12*4.1838/875)1/3=0.3857E t=a hx b*E0(Ex/E0)1/3=4.1614*0.38750.7747*30(875/30)1/3=183.699砼板相对刚度半径r=0.537h(E c/E t)1/3设板厚h=20cmr=0.537*0.20(27000/183.699)1/3=0.567σPS =0.077r0.6*h-2=0.077*0.5670.6*0.20-2=1.369k r=0.87 k f=Ne0.057=1.80 k c=1.10σP r=k r*k f*k c*σPS=0.87(0.03*106)0.057*1.10*1.369=2.358设板长L=5m L/r=8.82 查图B.2.2 Bx=0.77北京地区最大温度梯度按《城市道路设计规范》表10.2.8 Tg=92℃/mσtm=(10-5*E C*h*Tg*Bx)/2=(10-5*27000*0.20*92*0.77)/2=1.913按《公路水泥混凝土路面设计规范》表B.2.3 回归系数a=0.828 b=0.041 c=1.323 k t= fr/σtm〔a(σtm /fr)c-b〕=4.0/1.913〔0.828(1.913/4.0)1.323-0.041〕=0.5667σtr=k t*σtm =0.5667*1.913=1.084可靠度系数根据《公路水泥混凝土路面设计规范》表3.0.3采用1.071.07（1.084+2.358）=3.683 MPa＜fr =4.0 MPa 可（二十一）.轻交通——城市支路Ne=0.03*106 (次/车道)E0=30MPa fr =4.0MPa E C= 27GPa基层h1 =34cm 二灰砂砾E2=1200MPa(7:13:80)E x=1200a=6.22〔1-1.51（1200/30）-0.45〕=4.434b=1-1.44(1200/30)-0.55=0.8107h x=0.34E t=a hx b*E0(Ex/E0)1/3=4.434*0.340.8107*30(1200/30)1/3=189.732砼板相对刚度半径r=0.537h(E c/E t)1/3设板厚h=20cmr=0.537*0.20(27000/189.732)1/3=0.5607σPS =0.077r0.6*h-2=0.077*0.56070.6*0.20-2=1.360k r=0.87 k f=Ne0.057=1.80 k c=1.10σP r=k r*k f*k c*σPS=0.87(0.03*106)0.057*1.10*1.360=2.343设板长L=5m L/r=8.917 查图B.2.2 Bx=0.779北京地区最大温度梯度按《城市道路设计规范》表10.2.8 Tg=92℃/mσtm=(10-5*E C*h*Tg*Bx)/2=(10-5*27000*0.20*92*0.779)/2=1.935按《公路水泥混凝土路面设计规范》表B.2.3 回归系数a=0.828 b=0.041 c=1.323k t= fr/σtm〔a(σtm /fr)c-b〕=4.0/1.935〔0.828(1.935/4.0)1.323-0.041〕=0.570σtr=k t*σtm =0.570*1.913=1.103可靠度系数根据《公路水泥混凝土路面设计规范》表3.0.3采用1.071.07（1.103+2.343）=3.687 MPa＜fr =4.0 MPa 可。

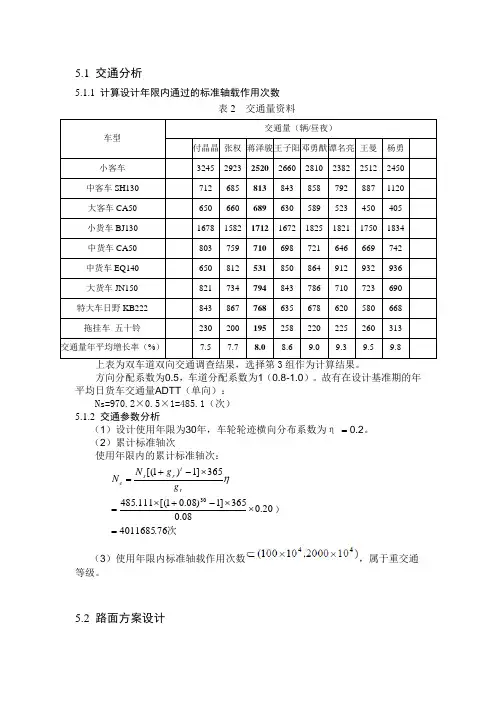

5.1 交通分析5.1.1 计算设计年限内通过的标准轴载作用次数表2 交通量资料车型交通量（辆/昼夜）付晶晶张权蒋泽骏王子阳邓勇猷谭名亮王曼杨勇小客车3245 2923 2520 2660 2810 2382 2512 2450 中客车SH130 712 685 813 843 858 792 887 1120大客车CA50 650 660 689 630 589 523 450 405小货车BJ130 **** **** 1712 1672 1825 1821 1750 1834中货车CA50 803 759 710 698 721 646 669 742中货车EQ140 650 812 531 850 864 912 932 936大货车JN150 821 734 794 843 786 710 723 690 特大车日野KB222 843 867 768 635 678 620 580 668拖挂车五十铃230 200 195 258 220 225 260 313交通量年平均增长率（%）7.5 7.7 8.0 8.6 9.0 9.3 9.5 9.8 上表为双车道双向交通调查结果，选择第3组作为计算结果。

方向分配系数为0.5，车道分配系数为1（0.8-1.0）。

故有在设计基准期的年平均日货车交通量ADTT（单向）：Ns=970.2×0.5×1=485.1（次）5.1.2 交通参数分析（1）设计使用年限为30年，车轮轮迹横向分布系数为η= 0.2。

（2）累计标准轴次使用年限内的累计标准轴次：次76. 401168520.0 08.0365]1)08.01[(111.485365]1)1[(30=⨯⨯-+⨯=⨯-+=ηrtrse ggNN）（3）使用年限内标准轴载作用次数，属于重交通等级。

5.2 路面方案设计现在按设计要求，设计多种方案，并进行方案比选如下:水泥混凝土路面结构设计方案方案干湿类型结构层结构层材料结构层厚度（cm）方案一干燥面层水泥混凝土面层26基层5Mpa 水泥稳定碎石18底基层 4.5Mpa水泥稳定碎石20 中湿面层水泥混凝土面层26基层5Mpa 水泥稳定碎石18底基层 4.5Mpa水泥稳定碎石20垫层天然砂砾15方案二干燥面层水泥混凝土面层26基层水泥稳定碎石20底基层石灰粉煤灰碎石20 中湿面层水泥混凝土面层26基层水泥稳定碎石20底基层石灰粉煤灰碎石20垫层天然砂砾15方案三干燥面层水泥混凝土面层26基层多孔隙沥青稳定碎石11底基层水泥稳定碎石20 中湿面层水泥混凝土面层26基层多孔隙沥青稳定碎石11底基层水泥稳定碎石20垫层未筛分碎石15方案一：Ⅰ.路基为中湿状态时：参考《公路水泥混凝土路面设计规范》(JTG D40—2011)（一）初拟路面结构：初拟普通混凝土面层，厚度为h=0.26m；基层为抗弯拉强度5Mpa的水泥稳定碎石，厚度h1= 0.18 m,设置抗弯拉强度为4.5Mpa的水泥稳定碎石底基层，厚度h2=0.2 m，垫层为h3 =0.15 的天然砂砾。

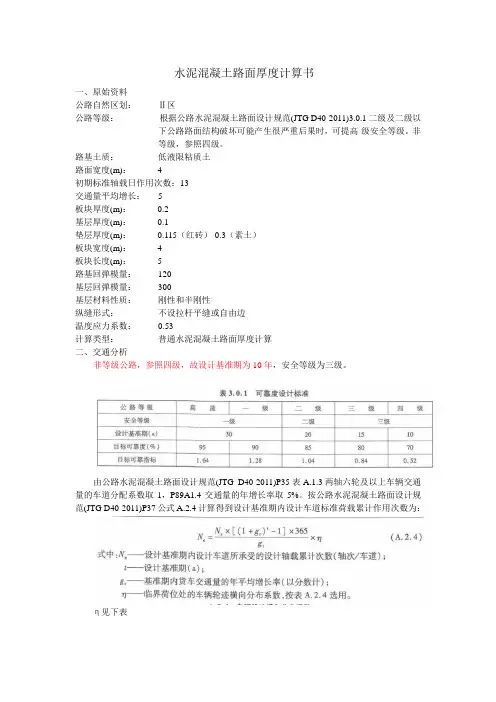

水泥混凝土路面厚度计算书一、原始资料公路自然区划：Ⅱ区公路等级：根据公路水泥混凝土路面设计规范(JTG D40-2011)3.0.1二级及二级以下公路路面结构破坏可能产生很严重后果时，可提高-级安全等级。

非等级，参照四级。

路基土质：低液限粘质土路面宽度(m)： 4初期标准轴载日作用次数：13交通量平均增长： 5板块厚度(m)：0.2基层厚度(m)：0.1垫层厚度(m)：0.115（红砖）-0.3（素土）板块宽度(m)： 4板块长度(m)： 5路基回弹模量：120基层回弹模量：300基层材料性质：刚性和半刚性纵缝形式：不设拉杆平缝或自由边温度应力系数：0.53计算类型：普通水泥混凝土路面厚度计算二、交通分析非等级公路，参照四级，故设计基准期为10年，安全等级为三级。

由公路水泥混凝土路面设计规范(JTG D40-2011)P35表A.1.3两轴六轮及以上车辆交通量的车道分配系数取1，P89A1.4交通量的年增长率取5%。

按公路水泥混凝土路面设计规范(JTG D40-2011)P37公式A.2.4计算得到设计基准期内设计车道标准荷载累计作用次数为：η见下表Ne=Ns*[(1+gr)^t-1]*365*η/gr=32228次按公路水泥混凝土路面设计规范(JTG D40-2011)P6表3.0.7《交通荷载分级》可确定轴载等级为：中等三、初拟路面结构面层：黑龙江省国土资源厅文件黑国土资发【2012】3号关于印发《黑龙江省土地整治工程建设标准》的通知中关于田间道路面厚度的规定，砼路面厚度18～20cm，本次设计砼路面厚20cm。

基层：按公路水泥混凝土路面设计规范(JTG D40-2011)P10表4.4.2.1、表4.4.2.2基层及底层材料类型，田间道1、田间道8由于为土路修缮，下设水泥含量5%水泥稳定碎石层20cm，其余田间道由于为红砖路修缮，下设5%水泥稳定碎石层10cm。

垫层：田间道1、田间道8为土路修缮，设20cm素土垫层，其余田间道为红砖路修缮，不设垫层。
