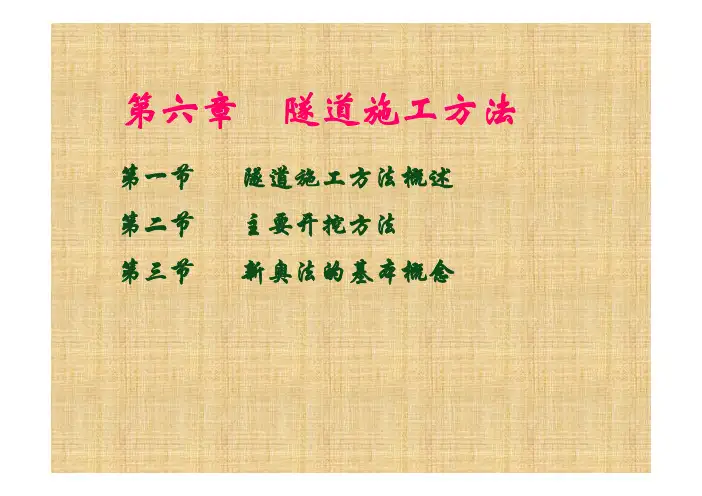

第六章隧道施工方法第一节隧道施工方法概述第二节主要开挖方法第三节新奥法的基本概念1．隧道工程施工隧道工程施工是指按照规定的使用目的、规定的设计要求、规定的技术标准，使用适当的人员、资金、机械、材料，运用适当的施工方法、施工技术和施工管理，在指定的地层中修建隧道及地下洞室建筑物的建筑活动。
隧道施工过程通常包括：在地层中挖出土石，形成符合设计断面的坑道，进行必要的支护和衬砌，控制坑道围岩变形，保证隧道施工安全和长期安全使用。
2．隧道施工方法隧道施工方法是开挖和支护等工序的组合*隧道施工方法主要研究在不同地下建筑环境条件下，修建不同建筑形式的隧道时，对建造过程的施工工序的划分、作业程序的设计、施工技术的选择，以及对人员、材料、机械、资金的综合调配与应用。
*在隧道施工中最重要的是选择合理的施工方法。
常用的施工方法有：传统矿山法（日本称为背板法）、新奥法(NATM）、明挖法、盖挖法、盾构法（Shield）、掘进机法、沉埋法。
混凝土衬砌模板台车盾构法施工技术：插刀盾构法；土压平衡盾构法；泥水盾构法；复合式盾构法；顶管法。
2007年7月26日，在南京地铁二号线汉中门工地，工人们在顺利出洞的盾构机旁挥舞旗帜。
辽宁省大伙房水库输水工程全断面隧道掘进机西康铁路秦岭隧道Ⅰ线(左线)隧道使用2台8.8米敞开式掘进机（TBM）由隧道两端相向施工。
图6-2 全断面开挖法（一）全断面法施工的顺序隧道掘进正规循环作业横道图一般是将设隧道断面较大的条件下，台阶法上断面开挖台阶法上断面开挖台阶法上断面开挖台阶法上断面开挖或大于5倍洞跨。
1、长台阶法的作业顺序A、上半断面开挖：①用两臂钻孔台车钻眼、装药爆破，地层较软时亦可用挖掘机开挖。
②安设锚杆和钢筋网，必要时加设钢支撑、喷射混凝土。
③用推铲机将石碴推运到台阶下，再由装载机装入车内运至洞外。
④根据支护结构形成闭合断面的时间要求，必要时在开挖上半断面后，可建筑临时底拱，形成上半断面的临时闭合结构，然后在开挖下半断面时再将临时底拱挖掉。
