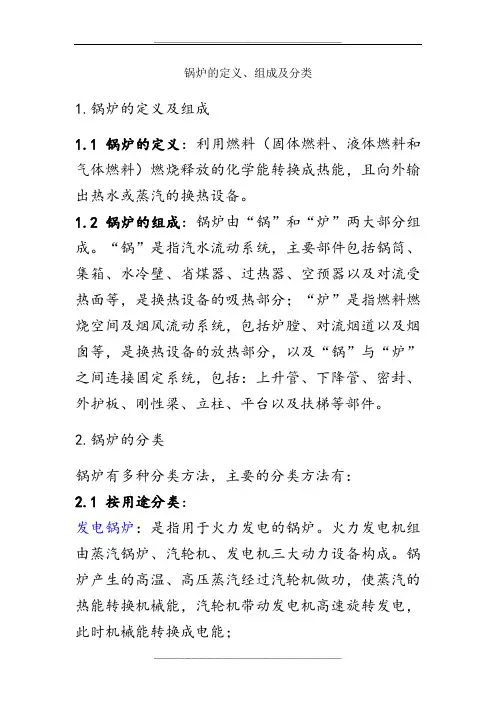

锅炉的定义、组成及分类1.锅炉的定义及组成1.1 锅炉的定义:利用燃料(固体燃料、液体燃料和气体燃料)燃烧释放的化学能转换成热能,且向外输出热水或蒸汽的换热设备。
1.2 锅炉的组成:锅炉由“锅”和“炉”两大部分组成。
“锅”是指汽水流动系统,主要部件包括锅筒、集箱、水冷壁、省煤器、过热器、空预器以及对流受热面等,是换热设备的吸热部分;“炉”是指燃料燃烧空间及烟风流动系统,包括炉膛、对流烟道以及烟囱等,是换热设备的放热部分,以及“锅”与“炉”之间连接固定系统,包括:上升管、下降管、密封、外护板、刚性梁、立柱、平台以及扶梯等部件。
2.锅炉的分类锅炉有多种分类方法,主要的分类方法有:2.1 按用途分类:发电锅炉:是指用于火力发电的锅炉。
火力发电机组由蒸汽锅炉、汽轮机、发电机三大动力设备构成。
锅炉产生的高温、高压蒸汽经过汽轮机做功,使蒸汽的热能转换机械能,汽轮机带动发电机高速旋转发电,此时机械能转换成电能;工业锅炉:是指锅炉产生的高温热载体(蒸汽、高温水以及有机热载体)供工业生产过程中应用,如酿酒、造纸、纺织、木材、食品、化工等;锅炉:是指锅炉产生的热水、蒸汽供人们生活之用,如取暖、洗浴、消毒等。
2.2 按压力参数分类:低压锅炉:是指出口额定蒸汽压力不超过2.5MPa的锅炉;中压锅炉:是指出口额定蒸汽压力为3.0~5.0MPa的锅炉;常用参数为3.82Mpa,450℃;次高压锅炉:指出口额定蒸汽压力为5.4~9.8MPa的锅炉,常用参数为5.4Mpa,540℃;高压锅炉:是指出口额定蒸汽压力为9.8~13.7MPa的锅炉;常用参数为9.82Mpa,540℃;超高压锅炉:是指出口额定蒸汽压力为13.7~16.7MPa 的锅炉;亚临界压力锅炉:是指出口额定蒸汽压力为16.7~22.1MPa的锅炉;超临界压力锅炉:是指出口额定蒸汽压力超过临界压力(22.1MPa)的锅炉。
2.3 按介质形态分类:蒸汽锅炉:是指输出热载体的形态是蒸汽的锅炉;热水锅炉:是指输出热载体的形态是热水的锅炉。

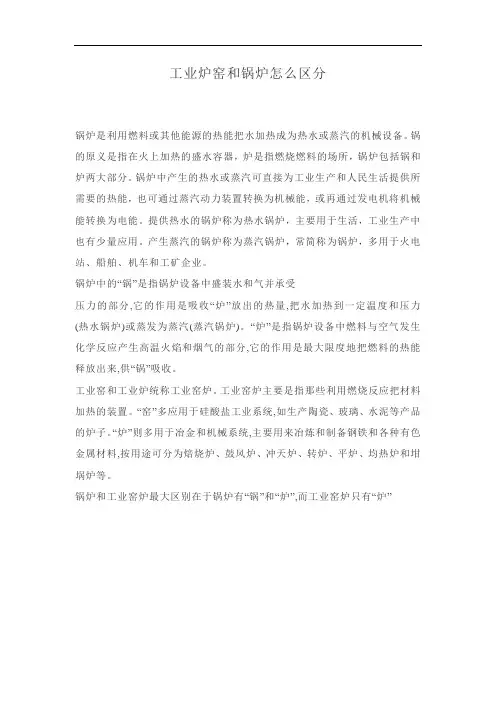

工业炉窑和锅炉怎么区分
锅炉是利用燃料或其他能源的热能把水加热成为热水或蒸汽的机械设备。
锅的原义是指在火上加热的盛水容器,炉是指燃烧燃料的场所,锅炉包括锅和炉两大部分。
锅炉中产生的热水或蒸汽可直接为工业生产和人民生活提供所需要的热能,也可通过蒸汽动力装置转换为机械能,或再通过发电机将机械能转换为电能。
提供热水的锅炉称为热水锅炉,主要用于生活,工业生产中也有少量应用。
产生蒸汽的锅炉称为蒸汽锅炉,常简称为锅炉,多用于火电站、船舶、机车和工矿企业。
锅炉中的“锅”是指锅炉设备中盛装水和气并承受
压力的部分,它的作用是吸收“炉”放出的热量,把水加热到一定温度和压力(热水锅炉)或蒸发为蒸汽(蒸汽锅炉)。
“炉”是指锅炉设备中燃料与空气发生化学反应产生高温火焰和烟气的部分,它的作用是最大限度地把燃料的热能释放出来,供“锅”吸收。
工业窑和工业炉统称工业窑炉。
工业窑炉主要是指那些利用燃烧反应把材料加热的装置。
“窑”多应用于硅酸盐工业系统,如生产陶瓷、玻璃、水泥等产品的炉子。
“炉”则多用于冶金和机械系统,主要用来冶炼和制备钢铁和各种有色金属材料,按用途可分为焙烧炉、鼓风炉、冲天炉、转炉、平炉、均热炉和坩埚炉等。
锅炉和工业窑炉最大区别在于锅炉有“锅”和“炉”,而工业窑炉只有“炉”。
工业炉窑分类及情况说明工业炉窑是一种采用高温腐蚀性气体、液体或固体对物体进行加热、熔化、熔炼、烧结等工艺的设备。
根据不同的加热方式、工艺要求以及适用产业的不同,可以将工业炉窑分为多种不同的分类。
下面将详细介绍几种常见的工业炉窑分类及情况说明。
1.分类依据加热方式:(1)直接加热炉窑:是指燃烧热源直接与被加热物体接触,传热效率高。
例如电阻炉、卤素炉、气体燃烧炉等。
(2)间接加热炉窑:是指燃烧产生热源通过换热方式传递给被加热物体。
例如燃气锅炉、油炉、蒸汽炉等。
2.分类依据工艺要求:(1)熔化炉窑:主要适用于冶金、有色金属等行业,用于金属材料熔炼和浇铸。
例如高频感应炉、电弧炉等。
(2)烧结炉窑:用于烧结金属、陶瓷等材料,以提高材料的强度和耐磨性。
例如热风炉、回转窑等。
(3)干燥炉窑:主要用于物料的除水和干燥过程,例如热风循环烘箱、真空干燥箱等。
(4)焙烧炉窑:用于矿石、粉末材料的处理,例如钼矿焙烧炉、钢铁焙烧炉等。
(5)煅烧炉窑:主要用于石膏、石灰等材料的熟化过程。
例如石膏煅烧炉、窑炉等。
3.分类依据适用产业:(1)冶金炉窑:主要用于金属冶炼和热处理过程,例如电阻炉、炉台等。
(2)玻璃炉窑:用于玻璃制造过程中的熔化、成型等工艺,例如浴池窑、玻璃熔窑等。
(3)陶瓷炉窑:适用于陶瓷行业中的瓷砖、陶瓷器皿等的烧制过程。
例如陶瓷窑、专用烧烤炉等。
(4)钢铁炉窑:主要用于钢铁冶炼、铸造和热处理过程,例如高炉、连铸机等。
(5)化工炉窑:用于化工行业中的化学反应、炼油、石油加工等工艺。
例如炼油炉、喷燃炉等。
总之,工业炉窑的分类及情况说明涉及到加热方式、工艺要求以及适用产业的不同。
每一种分类都有其特定的应用领域和工艺要求,满足不同行业的生产需求。
随着科学技术的不断进步和工业发展的需要,工业炉窑的种类将继续不断扩展和完善,以适应不同产业的需求。
工业炉的种类及特点工业炉是一种用于加热物体或材料的设备,广泛应用于冶金、化工、电力、建材等行业。
根据加热方式、燃烧方式和结构特点的不同,工业炉可以分为多种类型。
一、按加热方式分类1. 直接加热炉:直接将燃烧产生的高温气体或火焰直接接触加热物体的炉子。
直接加热炉的特点是传热效率高,加热速度快。
常见的直接加热炉包括火焰炉和高频感应炉。
- 火焰炉:通过燃烧火焰的热量直接加热物体,常用于金属加热、玻璃熔化等工艺。
- 高频感应炉:利用高频电磁场产生涡流在物体内部产生热量,常用于金属加热和熔炼。
2. 间接加热炉:通过介质或传热器将热量传递给物体,物体通过传热器与燃烧产生的高温气体或火焰间接接触加热。
间接加热炉的特点是温度均匀稳定,适用于对温度要求较高的工艺。
常见的间接加热炉包括热风炉和电阻加热炉。
- 热风炉:通过燃烧产生高温烟气,通过换热器将热量传递给工业炉内的物体,常用于干燥、烘焙等工艺。
- 电阻加热炉:利用电流通过电阻体产生热量,将热量传递给物体,常用于金属加热、烧结等工艺。
二、按燃烧方式分类1. 直接燃烧炉:燃料直接燃烧产生高温气体或火焰,用于加热物体。
直接燃烧炉的特点是操作简单、效率高。
常见的直接燃烧炉包括油炉、煤炉和气炉。
- 油炉:燃烧液体燃料,常用于石油化工、涂装等工艺。
- 煤炉:燃烧固体燃料,常用于冶金、建材等工艺。
- 气炉:燃烧气体燃料,常用于玻璃、陶瓷等工艺。
2. 间接燃烧炉:燃料在燃烧室内与空气或氧化剂进行反应,产生高温气体,再通过传热介质将热量传递给工业炉内的物体。
间接燃烧炉的特点是烟气不直接接触物体,减少了烟气对物体的腐蚀和污染。
常见的间接燃烧炉包括燃气锅炉和燃油锅炉。
- 燃气锅炉:燃烧燃气产生高温烟气,通过烟气换热器将热量传递给工业炉内的物体,常用于供暖、蒸汽产生等工艺。
- 燃油锅炉:燃烧燃油产生高温烟气,通过烟气换热器将热量传递给工业炉内的物体,常用于发电、供热等工艺。
三、按结构特点分类1. 管式炉:燃烧产生的高温气体通过管道或管子将热量传递给物体。

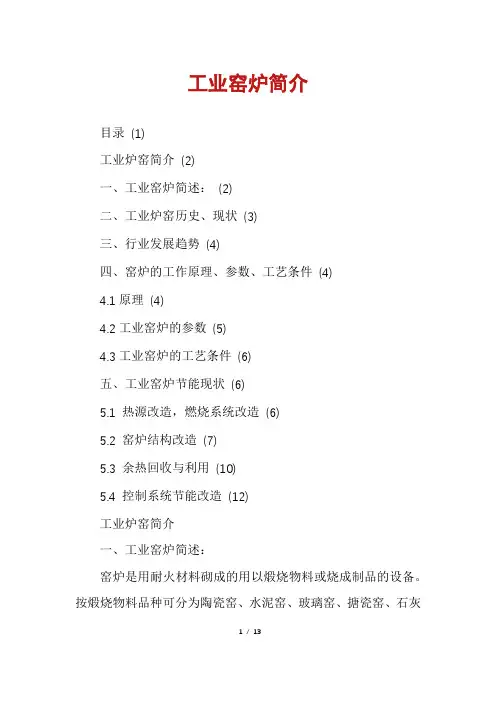

工业窑炉简介目录(1)工业炉窑简介(2)一、工业窑炉简述:(2)二、工业炉窑历史、现状(3)三、行业发展趋势(4)四、窑炉的工作原理、参数、工艺条件(4)4.1原理(4)4.2工业窑炉的参数(5)4.3工业窑炉的工艺条件(6)五、工业窑炉节能现状(6)5.1 热源改造,燃烧系统改造(6)5.2 窑炉结构改造(7)5.3 余热回收与利用(10)5.4 控制系统节能改造(12)工业炉窑简介一、工业窑炉简述:窑炉是用耐火材料砌成的用以煅烧物料或烧成制品的设备。
按煅烧物料品种可分为陶瓷窑、水泥窑、玻璃窑、搪瓷窑、石灰1/ 13窑等。
前者按操作方法可分为连续窑(隧道窑)、半连续窑和间歇窑。
按热原可分为火焰窑和电热窑。
按热源面向坯体状况可分为明焰窑、隔焰窑和半隔焰窑。
按坯体运载工具可分为有窑车窑、推板窑、辊底窑(辊道窑)、输送带窑,步进梁式窑和气垫窑等。
按通道数目可分为单通道窑、双通道窑和多通道窑。
一般大型窑炉燃料多为重油,轻柴油或煤气、天然气。
窑炉通常由窑室、燃烧设备、通风设备,输送设备等四部分组成。
电窑多半以电炉丝、硅碳棒或二硅化钼作为发热元件。
其结构较为简单,操作方便。
此外,还有多种气氛窑等。
在具体行业,窑炉还有更多细分类型,如水泥回转窑、玻璃池窑、钢铁的高炉和转炉,化工行业的一些设备也可归为窑炉。
但通常意义上的工业窑炉,范围主要指金属和无机材料的煅烧设备。
窑炉大致分为箱式、井式、梭式、网带式、回转式、窑车式、推板式隧道电阻炉、真空炉、气体保护炉、超高温管式推板炉(碳管炉)、钨钼粉焙烧炉、还原炉等各种高、中、低温工业窑炉,工作温度200~2500℃。
可用于ZnO压敏电阻器、避雷器阀片、结构陶瓷、纺织陶瓷、PTCNTC热敏电阻器、电子陶瓷滤波器、片式电容、瓷介电容、厚膜电路、片式电阻、磁性材料、粉末冶金、电子粉体、稀土化工、聚焦电位器、陶瓷基板、高铝陶瓷及其金属化,触头材料、2/ 13硬质合金材料、钨钼材料等的烧成。

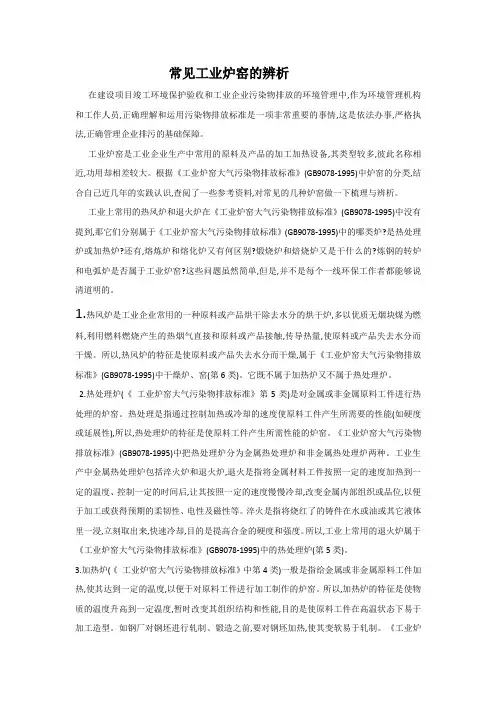

常见工业炉窑的辨析在建设项目竣工环境保护验收和工业企业污染物排放的环境管理中,作为环境管理机构和工作人员,正确理解和运用污染物排放标准是一项非常重要的事情,这是依法办事,严格执法,正确管理企业排污的基础保障。
工业炉窑是工业企业生产中常用的原料及产品的加工加热设备,其类型较多,彼此名称相近,功用却相差较大。
根据《工业炉窑大气污染物排放标准》(GB9078-1995)中炉窑的分类,结合自己近几年的实践认识,查阅了一些参考资料,对常见的几种炉窑做一下梳理与辨析。
工业上常用的热风炉和退火炉在《工业炉窑大气污染物排放标准》(GB9078-1995)中没有提到,那它们分别属于《工业炉窑大气污染物排放标准》(GB9078-1995)中的哪类炉?是热处理炉或加热炉?还有,熔炼炉和熔化炉又有何区别?煅烧炉和焙烧炉又是干什么的?炼钢的转炉和电弧炉是否属于工业炉窑?这些问题虽然简单,但是,并不是每个一线环保工作者都能够说清道明的。
1.热风炉是工业企业常用的一种原料或产品烘干除去水分的烘干炉,多以优质无烟块煤为燃料,利用燃料燃烧产生的热烟气直接和原料或产品接触,传导热量,使原料或产品失去水分而干燥。
所以,热风炉的特征是使原料或产品失去水分而干燥,属于《工业炉窑大气污染物排放标准》(GB9078-1995)中干燥炉、窑(第6类)。
它既不属于加热炉又不属于热处理炉。
2.热处理炉(《工业炉窑大气污染物排放标准》第5类)是对金属或非金属原料工件进行热处理的炉窑。
热处理是指通过控制加热或冷却的速度使原料工件产生所需要的性能(如硬度或延展性),所以,热处理炉的特征是使原料工件产生所需性能的炉窑。
《工业炉窑大气污染物排放标准》(GB9078-1995)中把热处理炉分为金属热处理炉和非金属热处理炉两种。
工业生产中金属热处理炉包括淬火炉和退火炉,退火是指将金属材料工件按照一定的速度加热到一定的温度、控制一定的时间后,让其按照一定的速度慢慢冷却,改变金属内部组织或品位,以便于加工或获得预期的柔韧性、电性及磁性等。
工业炉窑和锅炉怎么区分
锅炉是利用燃料或其他能源的热能把水加热成为热水或蒸汽的机械设备。
锅的原义是指在火上加热的盛水容器,炉是指燃烧燃料的场所,锅炉包括锅和炉两大部分。
锅炉中产生的热水或蒸汽可直接为工业生产和人民生活提供所需要的热能,也可通过蒸汽动力装置转换为机械能,或再通过发电机将机械能转换为电能。
提供热水的锅炉称为热水锅炉,主要用于生活,工业生产中也有少量应用。
产生蒸汽的锅炉称为蒸汽锅炉,常简称为锅炉,多用于火电站、船舶、机车和工矿企业。
锅炉中的“锅”是指锅炉设备中盛装水和气并承受
压力的部分,它的作用是吸收“炉”放出的热量,把水加热到一定温度和压力(热水锅炉)或蒸发为蒸汽(蒸汽锅炉)。
“炉”是指锅炉设备中燃料与空气发生化学反应产生高温火焰和烟气的部分,它的作用是最大限度地把燃料的热能释放出来,供“锅”吸收。
工业窑和工业炉统称工业窑炉。
工业窑炉主要是指那些利用燃烧反应把材料加热的装置。
“窑”多应用于硅酸盐工业系统,如生产陶瓷、玻璃、水泥等产品的炉子。
“炉”则多用于冶金和机械系统,主要用来冶炼和制备钢铁和各种有色金属材料,按用途可分为焙烧炉、鼓风炉、冲天炉、转炉、平炉、均热炉和坩埚炉等。
锅炉和工业窑炉最大区别在于锅炉有“锅”和“炉”,而工业窑炉只有“炉”。
