馈线调压器一、总则1. 10kV SVR馈线调压器是一种可以自动调节变比来保证输出电压稳定的装置。

可以在±20%的范围内对输入电压进行自动调节，它特别适用于电压波动大的线路或压降大的线路，将这种馈线调压器安装在馈电线路的中部，在一定范围内对线路电压进行调整，保证用户的供电电压，减少线路的线损。

产品简介SVR馈线自动调压器是一种通过跟踪线路电压变化，自动调节装置本体变比来保证输出电压稳定的装置。

它可以在30%的范围内对输入电压进行自动调节，特别适用于电压波动大或压降大的线路，将这种调压器串联在6kV、10kV、35kV线路的中后端，在一定范围内对线路电压进行调整，保证用户的供电电压平稳，减少线路的线损；此外，SVR馈线自动调压器也适用于主变不具备调压能力的变电站，将这种调压器串联在变电站变压器出线侧，保证出线侧电压合格。

浙江法拉迪电气有限公司是国内专业生产馈线调压器的厂家，馈线调压器市场占有率国内大，涵盖国内大部分省市地区。

产品主要应用在农网、城网，油田，煤炭，化工等领域。

1生产设计标准JB8749－1998 调压器通用技术要求GB1094—1996 电力变压器GB/T6451—1999 三相油浸式电力变压器技术参数和要求 GB/T17468—1998 电力变压器选用导则GB10230—88 有载分接开关GB/T1058—89 有载分接开关应用导则DL/T572-95 电力变压器运行规程2 验收标准馈线调压器安装点电压满足国标GB/T12325-2008供电电压偏差标准规定：35kV及以上供电电压正、负偏差的绝对值之和不超过额定电压的10%；20kV 及以下三相供电电压允许偏差为额定电压的±7%；220V单相供电电压允许偏差为额定电压的+7%，-10%。

三、主要技术参数1. 环境条件1.1海拔高度：≤2000m1.2环境温度：-25℃～+45℃1.3相对湿度：小于90%1.4 防污秽能力： III级1.5 安装倾斜度：< 2%1.6 装置周围无严重影响装置绝缘性能的污秽及侵蚀性介质，工作场所无火灾及爆炸危险，无剧烈震动。

2009年全国技工教育和职业培训优秀教研成果评选活动参评论文浅谈配电网常用的馈线自动化模式浅谈配电网常用的馈线自动化模式摘要：馈线自动化（FA，Feeder Automation）是配网自动化中的一项重要功能，通过实施馈线自动化，使馈线在运行中发生故障时，能自动进行故障定位，实施故障隔离和对非故障段线路及早恢复供电，以提高供电可靠性。

该文通过叙述馈线自动化就地控制模式和远方控制模式的工作原理，并指出这两种馈线自动化模式的优点和不足，根据实际情况选择相应的方式，在实际工作中具有十分重要的现实意义。

关键词：馈线自动化；故障判断；故障隔离由于配电网络的一次接线不同，如放射形线路、环网接线、“手拉手”接线等，以及各类用户对供电可靠性的要求有所不同，因此必须通过配网自动化规划来研究、分析配网自动化方案、馈线自动化方案，进行网络优化，以及选择恰当的配电网开关设备等过程来达到上述目的。

配网自动化是电力系统现代化的必然趋势，其主要意义在于：当配网发生故障时，迅速查出故障区段，快速隔离故障区段，及时自动恢复非故障区域用户的供电，因此缩短了对用户的停电时间，减少了停电面积，提高了供电可靠性。

馈线自动化有两种实现方式：当地控制方式和远方控制方式。

当地控制方式又叫电压型实现方式，通过重合器来实现，馈线失电压时开关跳开，然后依时间延时顺序试合分段开关，最后确定故障区段再隔离故障并恢复非故障区供电。

远方控制方式，又叫电流型实现方式，通过负荷开关、FTU加主站系统来实现。

由FTU检测电流以判别故障，故障信息传送到主站，由主站确定故障区段，然后由主站系统发遥控命令控制开关动作，完成故障隔离并恢复非故障区供电。

1 馈线自动化的就地控制模式1.1 重合器与电流型分段器配合应用方案KFE型户外真空自动重合器可以与电流型分段器或时问电压型分段器相配合，无需通讯即可自动分段故障线路，最大限度缩小停电范围。

其中与分段器配合如图1所示。

图1 重合器与分段器配合应用方案电流型分段器可以记录通过的故障电流的次数，设定的最大计数次数为3次，达到设定的计数次数后，在重合器跳闸时，分段器分闸，隔离故障线路段。

馈线自动化（电压型）施工说明烟台东方电子信息产业股份有限公司电力调度自动化事业部第一章 馈线自动化的基本原理随着电压型配网自动化设备在国内许多城市的陆续投运，为满足配网自动化建设的需要，充分发挥电压型配网自动化的优势与特点，在我公司推出的系列配网自动化设备中，已经成功的开发了电压型馈线自动化故障检测功能。

所谓电压型配电自动化设备，是指基于电压、时间配合工作原理的设备，其正常工作和对事故的判断处理均是以电压为基本判据，通过各个区段投入的延时逐级送电，来判断故障区间。

为了便于后面的分析，在此，我们以一环网结构的线路为例，简单介绍其基本工作原理。

如下面的线路拓扑图。

CK1和CK2为变电站的出口开关；KG1到KG5为线路上开关，其中KG3为联络开关。

正常运行时，通过出口CK1开关依次经过KG1、KG2开关送电，通过出口CK2开关依次经过KG5、KG4开关送电，整条线路处在开环运行状态。

现模拟在开关KG1与KG2之间的某处G 点发生永久故障时，整条线路动作时序图。

具体如下：12、在G3、经过延时（5S ）后变电站出口开关CK1第一次重合，开关KG1进入X 时限4、开关KG1 X 时限延时结束，开关合闸，进入Y 时限5、因开关KG1重合到故障上，变电站出口开关CK1再次跳闸；开关KG1合闸后因失压而进入Y 时限闭锁，KG2检测到瞬间电压而进入瞬压闭锁6、经过延时（5S）后变电站出口开关CK1第二次重合，恢复正常段供电7、联络开关KG3经过X时限后合闸动作，恢复KG2和KG3之间的非故障区域供电备注：1）开关红色表示开关处于合状态，绿色表示分状态，深绿表示开关处于闭锁状态。

2）时序图描述的为G点发生永久性故障。

当G点发生瞬时故障时，时序图4中KG1合闸成功，将会转化为时序图1。

第二章馈线自动化中FTU的功能描述2．1、分段开关的功能描述分段开关是指在配网线路拓扑中，正常运行时处于合闸的开关。

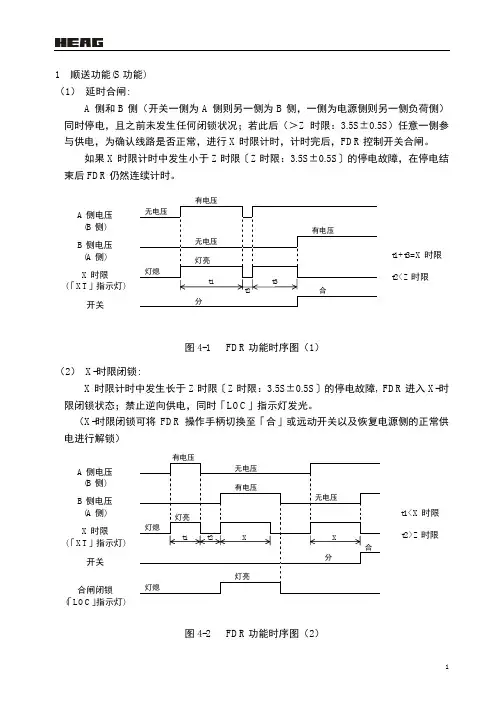

在馈线自动化中，分段开关实现了以下的功能：X时限投入：在正常状态（无闭锁）下，FTU检测到电压，开始进入X时限延时等待。

电压时间型馈线自动化原理一、引言随着电力系统的迅猛发展，电力负荷的快速增长和新能源的不断接入，电网的安全运行和经济性成为了一个重要的问题。

随着智能化、自动化技术的发展，馈线自动化系统在电网中的应用越来越广泛，成为电网运行的重要组成部分。

电压时间型馈线自动化原理是其中的一种常见实现方式。

本文将对电压时间型馈线自动化原理进行详细介绍。

二、电压时间型馈线自动化原理概述电压时间型馈线自动化原理是指利用馈线两端电压的大小和相位差来实现馈线故障的在线定位和隔离的一种方法。

它通过实时采集馈线两端电压的信息，结合故障检测器的信息，判断是否出现故障，并根据故障信息给出相应的保护命令，实现对电力系统的保护。

电压时间型馈线自动化原理的实现需要利用故障检测器、继电保护和通讯设备等组成的智能系统。

故障检测器用于实时检测馈线的故障信号，继电保护用于根据故障信号进行保护动作，通讯设备用于在不同设备之间进行数据传输和协调。

三、电压时间型馈线自动化原理的基本原理电压时间型馈线自动化原理是基于感应原理设计的，其基本思想是通过感应电磁场来实现故障信息的在线检测和定位。

当故障发生时，馈线两端的电压会发生变化，这个变化会引起感应电磁场的变化，故障检测器可以通过检测感应电磁场的变化来实现故障的定位。

具体来说，在正常情况下，馈线两端的电压是相等且同相位的。

当出现故障时，缺陷点会形成一条地路径，导致电流突然增加，从而导致馈线两端电压的失衡，这个失衡的电压差将形成感应磁场，并在馈线周围产生电磁波辐射。

这个辐射电磁波的频率和波形特征可以被故障检测器捕捉，从而实现故障定位。

基于电压时间型馈线自动化原理的故障检测器，通常分为两种类型：时间域故障检测器和频域故障检测器。

时间域故障检测器通过检测信号的时间差异来实现故障定位，而频域故障检测器则是通过对信号进行频率分析，从而实现故障的定位。

四、电压时间型馈线自动化系统的优缺点电压时间型馈线自动化系统具有如下优点：1、准确度高：电压时间型馈线自动化系统能够准确地定位馈线故障，并发出相应的保护动作，从而保证电网的安全稳定运行。

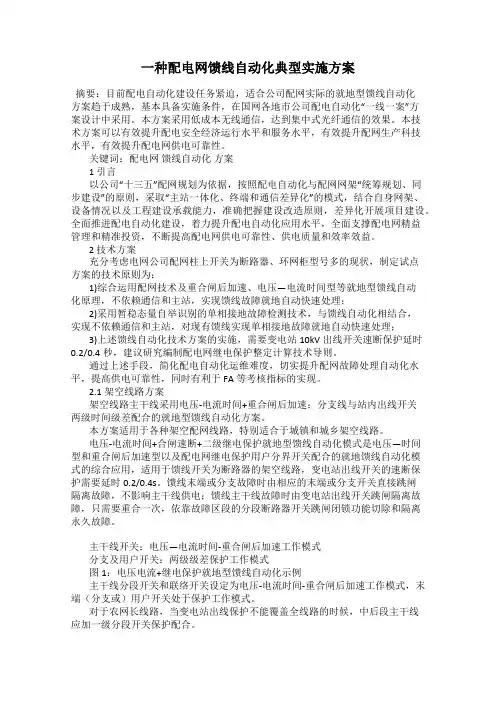

一种配电网馈线自动化典型实施方案摘要：目前配电自动化建设任务紧迫，适合公司配网实际的就地型馈线自动化方案趋于成熟，基本具备实施条件，在国网各地市公司配电自动化“一线一案”方案设计中采用。

本方案采用低成本无线通信，达到集中式光纤通信的效果。

本技术方案可以有效提升配电安全经济运行水平和服务水平，有效提升配网生产科技水平，有效提升配电网供电可靠性。

关键词：配电网馈线自动化方案1 引言以公司“十三五”配网规划为依据，按照配电自动化与配网网架“统筹规划、同步建设”的原则，采取“主站一体化、终端和通信差异化”的模式，结合自身网架、设备情况以及工程建设承载能力，准确把握建设改造原则，差异化开展项目建设。

全面推进配电自动化建设，着力提升配电自动化应用水平，全面支撑配电网精益管理和精准投资，不断提高配电网供电可靠性、供电质量和效率效益。

2 技术方案充分考虑电网公司配网柱上开关为断路器、环网柜型号多的现状，制定试点方案的技术原则为：1)综合运用配网技术及重合闸后加速、电压—电流时间型等就地型馈线自动化原理，不依赖通信和主站，实现馈线故障就地自动快速处理；2)采用暂稳态量自举识别的单相接地故障检测技术，与馈线自动化相结合，实现不依赖通信和主站，对现有馈线实现单相接地故障就地自动快速处理；3)上述馈线自动化技术方案的实施，需要变电站10kV出线开关速断保护延时0.2/0.4秒，建议研究编制配电网继电保护整定计算技术导则。

通过上述手段，简化配电自动化运维难度，切实提升配网故障处理自动化水平，提高供电可靠性，同时有利于FA等考核指标的实现。

2.1架空线路方案架空线路主干线采用电压-电流时间+重合闸后加速；分支线与站内出线开关两级时间级差配合的就地型馈线自动化方案。

本方案适用于各种架空配网线路，特别适合于城镇和城乡架空线路。

电压-电流时间+合闸速断+二级继电保护就地型馈线自动化模式是电压—时间型和重合闸后加速型以及配电网继电保护用户分界开关配合的就地馈线自动化模式的综合应用，适用于馈线开关为断路器的架空线路，变电站出线开关的速断保护需要延时0.2/0.4s。

馈线自动化（电压型）施工说明烟台东方电子信息产业股份有限公司电力调度自动化事业部第一章 馈线自动化的基本原理随着电压型配网自动化设备在国内许多城市的陆续投运，为满足配网自动化建设的需要，充分发挥电压型配网自动化的优势与特点，在我公司推出的系列配网自动化设备中，已经成功的开发了电压型馈线自动化故障检测功能。

所谓电压型配电自动化设备，是指基于电压、时间配合工作原理的设备，其正常工作和对事故的判断处理均是以电压为基本判据，通过各个区段投入的延时逐级送电，来判断故障区间。

为了便于后面的分析，在此，我们以一环网结构的线路为例，简单介绍其基本工作原理。

如下面的线路拓扑图。

CK1和CK2为变电站的出口开关；KG1到KG5为线路上开关，其中KG3为联络开关。

正常运行时，通过出口CK1开关依次经过KG1、KG2开关送电，通过出口CK2开关依次经过KG5、KG4开关送电，整条线路处在开环运行状态。

现模拟在开关KG1与KG2之间的某处G 点发生永久故障时，整条线路动作时序图。

具体如下：12、在G3、经过延时（5S ）后变电站出口开关CK1第一次重合，开关KG1进入X 时限4、开关KG1 X 时限延时结束，开关合闸，进入Y 时限5、因开关KG1重合到故障上，变电站出口开关CK1再次跳闸；开关KG1合闸后因失压而进入Y 时限闭锁，KG2检测到瞬间电压而进入瞬压闭锁6、经过延时（5S）后变电站出口开关CK1第二次重合，恢复正常段供电7、联络开关KG3经过X时限后合闸动作，恢复KG2和KG3之间的非故障区域供电备注：1）开关红色表示开关处于合状态，绿色表示分状态，深绿表示开关处于闭锁状态。

2）时序图描述的为G点发生永久性故障。

当G点发生瞬时故障时，时序图4中KG1合闸成功，将会转化为时序图1。

第二章馈线自动化中FTU的功能描述2．1、分段开关的功能描述分段开关是指在配网线路拓扑中，正常运行时处于合闸的开关。

在馈线自动化中，分段开关实现了以下的功能：X时限投入：在正常状态（无闭锁）下，FTU检测到电压，开始进入X时限延时等待。

尊敬的用户：为了您和设备的安全，在安装及使用本装置前，请认真阅读本说明书。

请妥善保存本说明书，以备查阅。

由于本产品技术不断更新，因此而引起的产品功能和性能的改变不包含在本说明书内，敬请谅解。

如果在安装及使用中遇到问题请与北京科锐配电自动化股份有限公司联系。

本说明书的解释权归北京科锐配电自动化股份有限公司，并保留一切权利。

安全信息本设备为交流220V弱电设备，但在现场安装、维护时，附近有危险电压！本设备不能替代可见断开点，工作时应遵循所有当地批准的安全规程；否则，将因触高压导致严重人身伤亡。

本说明书并不能概括设备的安装、运行、维护等等的所有细节，如有问题请与北京科锐配电自动化股份有限公司联系。

接收、验货及存储每台RDCU-3A/D控制器在出厂前都经过了完整的装配、测试及检验，并进行了精心的校核、调整，运输前已经处于良好的状态。

接收时，仔细检查控制器在运输中有无损坏，如有问题，请立即向承运者提出书面报告。

包装件在装卸时小心轻放，避免碰伤和冲击，运输时应注意防水，严禁腐蚀性物品与包装件在同一车箱内运输。

如果本设备在安装前要存放相当长的时间，应放在清洁、通风良好的地方，空气中不得含有腐蚀性气体，存放时应小心，谨防损坏。

若控制器的储存时间超过3个月，应每过3个月为电池充电一次，保证电池的使用寿命。

充电方法：从端子排引出控制器电源线，加220V交流电，充电不少于24小时。
