AGC AVC 系统软件操作说明

AGC说明一、AGC功能说明AGC软件运行在中控室操作员A、B站1.1本厂的AGC具有以下基本功能：在厂控AGC控制模式下，由运行人员给定全厂总有功，保证本厂有功成组可控的各台机组实现自动发电目标。

在省调控制模式下，省调直接下达全厂总有功，再通过AGC转发，实现自动发电目标。

1.2 保护性功能保护性功能是由软件实现的保护性措施：当AGC数据或设备发生异常时，保证机组不发生负荷波动、溜负荷、机组误动等事故。

1.2.1监控系统的机组量测为坏数据，机组有功实发值状态设为通道错误，机组保持出力不变，监控系统退出AGC，同时产生报警。

1.2.2AGC有功给定指令越机组调节上下限：机组保持出力不变，监控系统不退出AGC，同时产生报警。

1.2.3 AGC有功给定步长越最大调节幅度：全场有功给定与全厂有功实发值差值大于50MW，监控系统退出AGC，同时产生报警。

1.2.4监控系统的LCU离线，机组保持出力不变，监控系统退出AGC，离线LCU 自动退出AGC可控。

1.2.5监控系统与省调通讯中断即104通讯中断和101通讯中断，等待60S后通讯仍未恢复，机组保持出力不变，监控系统退出AGC，同时产生报警。

1.2.6若监控系统接到省调下发功率值，但机组调节功率超时，监控系统退出AGC，同时产生报警。

二、AGC运行操作2.1厂内现地AGC操作步骤2.1.1画面总目录点击进入AGC画面，检查无异常报警，测量数据正常。

2.2.2确保至少已有一台机组投入有功成组2.2.3将AGC功能投入，全厂有功给定将不再跟踪全厂实发值。

2.2.4将全厂给定方式投入。

其中“全厂给定”方式是指：操作员直接输入“全厂总有功”的值再由AGC自动分配给可控机组并执行功率调节的方式；2.2.5将闭环方式投入。

注意：闭环方式下AGC命令将下发到机组并有执行功率调节。

2.2.5.1当需调整“给定全厂总有功”时，将全厂有功目标值填入对话框并确定，AGC即开始在AGC可控机组间进行负荷分配。

A VC-AGC常用测试工具使用说明编制：余勇强更新日期：2013年12月7日目录 (1)1、IEC104tester (3)2、PMA商用软件 (10)3、104SIM (15)4、SOKIT (25)5、SpuerCom (27)6、ModSim32 (29)7、mod_RSsim（版本：8.20.0.1） (33)8、ModScan32 (37)9、COMMIX (42)10、WINSCT211 (42)11、Modbus Poll (43)12、Modbus Slave (46)13、IEC101-103-104规约分析程序 (48)14、TransFloat (49)15、Beyond Compare 3 (49)由于AVC_AGC调试中遇到的大多数问题都与通信有关，为了方便工程调试，尽可能减少一些不必要的麻烦，我把一些可以方便调试的工具梳理了一下，并把使用方法整理了一下，给大家做一个参考，具体请见正文。

1、IEC104testerIEC104tester是上海华东电科院出品的一个104规约测试工具，它可以模拟主站，也可以模拟子站；同时也可以模拟101规约的主站和子站，101规约和104规约类似。

我现在把模拟104规约主站和子站的方法展示出来，以供大家参考。

101规约以后会按需添加。

IEC104tester也有一定的局限性，模拟主站时，只能监视，不能手动模拟向下发送报文；模拟子站时也不能手动模拟向下发送报文，同时浮点型遥测数据只有一个固定值和随机变化两种情况可选，不能手动设定一个特定浮点数，但是标度化值和归一化值可以自由设定。

模拟104主站○1打开IEC104tester后选择工具栏上的“配置”—“基本特性配置”。

协议类型选择104规约，其中“传送原因（COT）”、“公共地址（ADDR）”和“信息体地址（IOA）”的字节长度需要和子站协商好，一般是“2、2、3”；对端IP地址和端口号也要和子站协商好并正确填写，端口号一般是2404。

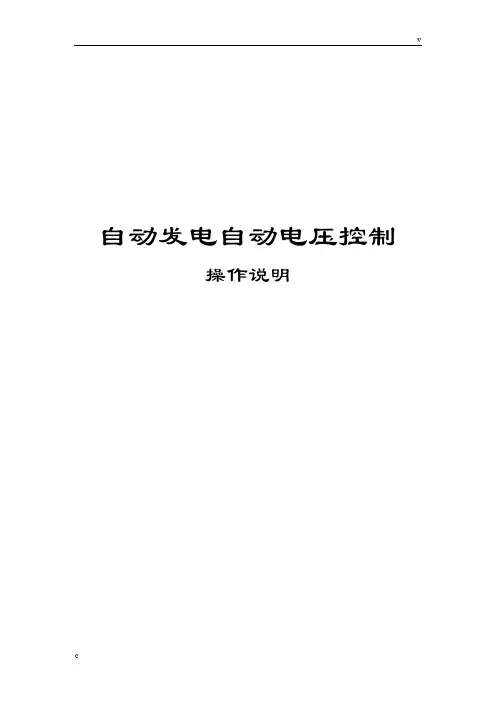

自动发电自动电压控制
操作说明
启AGC/AVC系统监控
双击AGC/AVC监控机桌面上的“自动发电电压控制系统监控程序”，自动开启AGC系统监
，监2
3
4
显示
5
AGC子站模式。

AVC同样适用此过程。

例图
例图
6、系统工况监视
启动实时监控后，系统工况监视界面
例图
AGC系统相关运行信息（图例）。

例图 AVC
例图
AGC/AVC
AGC/AVC
AGC/AVC
AGC/AVC
AGC
AGC
AGC
可调上限
接口状态监视：与各个系统的数据传输情况，绿色为通讯正常，红色为通讯中断。

AGC/AVC设备投退：
步骤：点AVC设备按钮。

AGC设备按钮出现如下图窗口
例图
例图
例图
●
●
例图历史消息查询（例图）
●查询统计数据，可选时间
●查询历史告警（例图）
●查询历史跟踪曲线（例图）
●查询历史采集量（例图）
●
在工具栏的工具里的风电场数据上报简易操作：
AGC投入后，单击AGC设备，如下图：将逆变器勾选后提交。

AGC设定值：只用于本地控制。

AGC
当AGC
音提示。

自动发电控制操作说明启AGC系统监控双击AGC监控机桌面上的“自动发电控制系统监控程序”，自动开启AGC系统监控，进入监控界面。

用户名选择“adm”，密码为“1”。

点击“确定”按钮后，进入监控界面、自动连接登录AGC装置并启动实时监控功能。

若系统监控没有自动打开，在监控程序界面上点击右键，选择“自动启动实时监控”，监控功能启动后，会看到监控数据正常更新。

2、停止AGC系统监控在监控界面上点击右键，选择“停止AGC实时监控”，即可退出实时监控。

密码同上。

3、启动AGC系统在监控界面上点击右键，选择“AGC投入”，即可启动AGC自动发电控制系统，同时信息窗口弹出，显示AGC投入成功或失败。

4、退出AGC系统在监控界面上点击右键，选择“AGC退出”，即可退出自动发电控制。

同时信息窗口弹出，显示AGC退出成功或失败。

5、有功目标值设定【远方控制】AGC主站通过发AGC远方控制投退指令，切换AGC子站远方控制/本地控制模式，AGC子站根据当前系统工况条件决定是否响应远方控制投退指令。

在远方控制模式下系统将自动获取由中调下发的有功目标值。

AGC子站超时未收到中调下发的有功目标值，将自动转换成本地控制模式。

【本地控制】用户设定。

在监控界面上点击鼠标右键，选择设定有功目标值，在弹出的输入框中输入有功目标值，点击确定。

说明：解除设定值的方法为：在监控界面上单击鼠标右键，选择解除电压目标值设定。

注意：解除设定后系统将由限功率模式转到自由发电模式，即对有功不进行控制。

6、系统工况监视启动实时监控后，系统工况监视界面AGC系统相关运行信息（图例）。

AGC投退状态：投入\退出投入为绿色退出为红色AGC控制模式：本地\远方本地为绿色远方为粉色AGC增闭锁：AGC增闭锁指当前有功不可增加的遥信状态。

正常绿色闭锁红色AGC 减闭锁：AGC减闭锁指当前有功不可减少的遥信状态。

正常绿色闭锁红色AGC超发告警：当实际出力比目标值高时，AGC超发告警为红色当实际出力比目标值低时，AGC超发告警为绿色，且显示AGC 超发告警正常AGC指令：有自由发电和限功率两种自由发电为绿色限功率为粉色AGC系统数据：控制死区及总目标值为调度下发值；总输出功率是当时出线功率。

AVC操作说明一、AVC系统开环/闭环设置进入AVC主画面—>运行参数。

双击是否闭环选项，将其设置为是或否。

（1）（2）（3）二、变电站及设备状态设置1.变电站闭环\开环状态设置。

a）进入AVC控制画面。

（1）b）右键点击自动控制标志选择厂站控制变位，即可进行整个变电站的闭环和开环切换。

2.设备的闭锁和解锁设备闭锁位有四种即投入、自动闭锁、人工闭锁、人工+自动。

投入：图标显示绿色。

自动闭锁：图标显示红色。

解锁方法：右键点击图标，选择解锁告警闭锁，输入用户名和密码，之后一直点击确定。

人工闭锁：图标显示灰色。

解锁方法：右键点击图标，选择解除人工闭锁，输入用户名和密码，之后一直点击确定。

人工闭锁方法：右键点击图标，选择人工闭锁，输入用户名和密码，之后一直点击确定。

人工+自动：图标显示黄色。

解锁方法：依据以上方法，一次解除两种闭锁。

注意事项：1.在设备投入AVC闭环自动控制的情况下，手工操作设备后，会自动闭锁被操作设备，需要监控员人为的在AVC控制状态图上解除手工操作闭锁，AVC才能正常遥控此设备。

2.由于某些遥信、遥测上送比较慢，导致AVC系统判断动作超时，进而误认为操作是人工操作，自动闭锁设备控制。

需要监控员人为的在AVC控制状态图上解除闭锁，AVC才能正常遥控此设备。

3.由于母线电压长时间不刷新，AVC系统会自动的将母线闭锁（不关注母线电压是否越限），待检测到电压有刷新时，AVC系统会自动的将母线闭锁解除。

4.并列调档如果有一台主变遥控失败，AVC系统会在4分钟之后对档，即重新遥控上次不成功的主变，如果对档不成功，AVC系统会回调之前遥控成功的主变，使其并列档位一致。

AVC会对遥控不成功的主变进行闭锁，需要监控员人为的在AVC控制状态图上解除闭锁，AVC才能正常遥控此设备。

5.检测到设备有故障会自动闭锁，故障解除后续人工解除闭锁。

6.主变和电容器检修时，要先在AVC上闭锁设备，禁止AVC对其遥控，然后现场人员才能操作，以免发生安全事故。

自动发电控制操作说明启AGC系统监控双击AGC监控机桌面上的“自动发电控制系统监控程序”，自动开启AGC系统监控，进入监控界面。

用户名选择“adm”，密码为“1”。

点击“确定”按钮后，进入监控界面、自动连接登录AGC装置并启动实时监控功能。

若系统监控没有自动打开，在监控程序界面上点击右键，选择“自动启动实时监控”，监控功能启动后，会看到监控数据正常更新。

2、停止AGC系统监控在监控界面上点击右键，选择“停止AGC实时监控”，即可退出实时监控。

密码同上。

3、启动AGC系统在监控界面上点击右键，选择“AGC投入”，即可启动AGC自动发电控制系统，同时信息窗口弹出，显示AGC投入成功或失败。

4、退出AGC系统在监控界面上点击右键，选择“AGC退出”，即可退出自动发电控制。

同时信息窗口弹出，显示AGC退出成功或失败。

5、有功目标值设定【远方控制】AGC主站通过发AGC远方控制投退指令，切换AGC子站远方控制/本地控制模式，AGC子站根据当前系统工况条件决定是否响应远方控制投退指令。

在远方控制模式下系统将自动获取由中调下发的有功目标值。

AGC子站超时未收到中调下发的有功目标值，将自动转换成本地控制模式。

【本地控制】用户设定。

在监控界面上点击鼠标右键，选择设定有功目标值，在弹出的输入框中输入有功目标值，点击确定。

说明：解除设定值的方法为：在监控界面上单击鼠标右键，选择解除电压目标值设定。

注意：解除设定后系统将由限功率模式转到自由发电模式，即对有功不进行控制。

6、系统工况监视启动实时监控后，系统工况监视界面AGC系统相关运行信息（图例）。

AGC投退状态：投入\退出投入为绿色退出为红色AGC控制模式：本地\远方本地为绿色远方为粉色AGC增闭锁：AGC增闭锁指当前有功不可增加的遥信状态。

正常绿色闭锁红色AGC 减闭锁：AGC减闭锁指当前有功不可减少的遥信状态。

正常绿色闭锁红色AGC超发告警：当实际出力比目标值高时，AGC超发告警为红色当实际出力比目标值低时，AGC超发告警为绿色，且显示AGC 超发告警正常AGC指令：有自由发电和限功率两种自由发电为绿色限功率为粉色AGC系统数据：控制死区及总目标值为调度下发值；总输出功率是当时出线功率。

自动发电自动电压控制操作说明启AGC/A VC系统监控双击AGC/A VC监控机桌面上的“自动发电电压控制系统监控程序”，自动开启AGC系统监控，进入监控界面。

用户名选择“adm”，密码为“1”。

点击“确定”按钮后，进入监控界面、自动连接登录AGC/A VC装置并启动实时监控功能。

例图若系统监控没有自动打开，在监控程序界面上点击右键，选择“自动启动实时监控”，监控功能启动后，会看到监控数据正常更新。

例图2、停止AGC系统监控在监控界面上点击右键，选择“停止AGC实时监控”，即可退出实时监控。

密码同上。

3、启动AGC系统在监控界面上点击右键，选择“AGC投入”，即可启动AGC自动发电控制系统，同时信息窗口弹出，显示AGC投入成功或失败。

A VC与AGC 操作一样。

4、退出AGC系统在监控界面上点击右键，选择“AGC退出”，即可退出自动发电控制。

同时信息窗口弹出，显示AGC退出成功或失败。

A VC与之一样。

5、有功、无功目标值设定【远方控制】AGC主站通过发AGC远方控制投退指令，切换AGC子站远方控制/本地控制模式，AGC子站根据当前系统工况条件决定是否响应远方控制投退指令。

在远方控制模式下系统将自动获取由中调下发的有功目标值。

AGC 子站超时未收到中调下发的有功目标值，将自动转换成本地控制模式。

A VC 同样适用此过程。

例图【本地控制】用户设定。

在监控界面上点击鼠标右键，选择设定有功目标值，在弹出的输入框中输入有功目标值，点击确定。

例图说明：解除设定值的方法为：在监控界面上单击鼠标右键，选择解除电压目标值设定。

注意：解除设定后系统将由限功率模式转到自由发电模式，即对有功不进行控制。

6、系统工况监视启动实时监控后，系统工况监视界面例图●AGC系统相关运行信息（图例）。

例图●A VC系统运行相关信息例图AGC/A VC投退状态：投入\退出投入为绿色退出为红色AGC/A VC控制模式：本地\远方本地为绿色远方为粉色AGC/A VC增闭锁：AGC增闭锁指当前有功不可增加的遥信状态。

AVC软件操作使用说明书1使用的条件：当机组并网后，可将HGC、AVQC下位机投入，机组要停机时退出。

投退有两种方式：下位机直接投退和上位机控制投退，其作用是一样的。

下位机直接投退则直接按电气控制台上的红色投按钮或绿色退按钮；如通过DCS控通过在DCS上做配置来实现制，则可下位机的投退。

上位机控制投退则先在主界面（图8）上选择需要投退的机组，然后按需要投退的“P”或“Q”按钮，当投成功后，相应按钮变红，退成功后，相应按钮变绿。

2用户登录要进行系统设置必须进行用户登录。

用户分三个等级：初级用户、中级用户和高级用户，分别设置不同的口令。

其中初级用户只能进行运行设置；中级用户可进行运行设置和机组保护设置；高级用户可进行运行设置和机组保护设置和初始设置。

操作时先从“文件”菜单或工具按钮选择进入“用户登录”。

“登录”对话框出现后，通过下拉框选择用户级别，然后添入口令，按“确定”即可。

如口令不对则给出出错信息。

按“取消”则取消登录操作。

当用户离开，并不希望无关人员进行系统设置时，可从菜单或工具按钮选择进入“用户登录权限退出”。

此时出现“权限退出”对话框，按“确定”即可。

按“取消”则取消“权限登录退出”操作。

也可通过进入“文件”菜单的的“修改密码”来改变密码。

3系统设置系统设置包含初始设置、运行设置和机组保护设置，初始设置包含了通信协议等内容的设置，由厂家在初次安装软件时完成，初次安装软件首先需要进行“机组配置”，即按照顺序把安装了下位机的机组名称添加到下拉框内，然后按“设定”确认。

如输入错了可选出出错机组后按“删除”。

与上一级调度机构通信可通过RTU，也可通过基于IP的网络。

如果通过RTU通信，则需进行规约设置，本软件支持SC1801规约和CDT规约。

这里需要输入通信规约和站址，还应输入上一级调度机构下发目标值的板点号和相应的满刻度值。

如果通过网络通信，则需要设置本地和主站的IP和端口号。

对于返送给主站的数据应通过“发送数据设置”来确定所要发送数据在数据流中的位置、类型、名称、与主站对应的满刻度值以及死区。
