基于使用经验的CFD教程

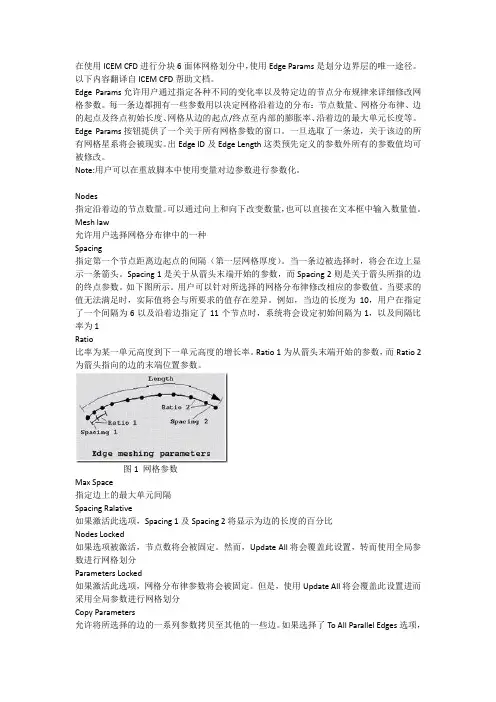

在使用ICEM CFD进行分块6面体网格划分中，使用Edge Params是划分边界层的唯一途径。

以下内容翻译自ICEM CFD帮助文档。

Edge Params允许用户通过指定各种不同的变化率以及特定边的节点分布规律来详细修改网格参数。

每一条边都拥有一些参数用以决定网格沿着边的分布：节点数量、网格分布律、边的起点及终点初始长度、网格从边的起点/终点至内部的膨胀率、沿着边的最大单元长度等。

Edge Params按钮提供了一个关于所有网格参数的窗口。

一旦选取了一条边，关于该边的所有网格星系将会被现实。

出Edge ID及Edge Length这类预先定义的参数外所有的参数值均可被修改。

Note:用户可以在重放脚本中使用变量对边参数进行参数化。

Nodes指定沿着边的节点数量。

可以通过向上和向下改变数量，也可以直接在文本框中输入数量值。

Mesh law允许用户选择网格分布律中的一种Spacing指定第一个节点距离边起点的间隔（第一层网格厚度）。

当一条边被选择时，将会在边上显示一条箭头。

Spacing 1是关于从箭头末端开始的参数，而Spacing 2则是关于箭头所指的边的终点参数。

如下图所示。

用户可以针对所选择的网格分布律修改相应的参数值。

当要求的值无法满足时，实际值将会与所要求的值存在差异。

例如，当边的长度为10，用户在指定了一个间隔为6以及沿着边指定了11个节点时，系统将会设定初始间隔为1，以及间隔比率为1Ratio比率为某一单元高度到下一单元高度的增长率。

Ratio 1为从箭头末端开始的参数，而Ratio 2为箭头指向的边的末端位置参数。

图1 网格参数Max Space指定边上的最大单元间隔Spacing Ralative如果激活此选项，Spacing 1及Spacing 2将显示为边的长度的百分比Nodes Locked如果选项被激活，节点数将会被固定。

然而，Update All将会覆盖此设置，转而使用全局参数进行网格划分Parameters Locked如果激活此选项，网格分布律参数将会被固定。

cfd算例编程-回复如何用CFD（计算流体力学）进行模拟和分析。

计算流体力学（CFD）是一种数值方法，用于模拟和分析流体力学问题。

它基于将流体的运动和相互作用方程离散化，并使用数值方法对这些方程进行求解。

在本文中，我们将详细介绍如何使用CFD进行模拟和分析。

第一步：建立几何模型和网格在CFD中，首先需要建立一个几何模型来描述要模拟的流体系统。

这个模型可以是一个三维实体或者一个二维平面。

为了对这个模型进行数值计算，我们需要将其离散化为网格。

网格是由一系列单元组成的，每个单元上有一个节点，表示流体的特性。

建立几何模型和网格的方法有很多种，可以使用专业的CAD软件来建模，并将模型导入CFD软件进行后续分析。

另外，也可以使用一些CFD 软件自带的网格生成工具来自动生成网格。

第二步：设定边界条件在进行CFD模拟之前，需要对流体系统的边界条件进行设定。

边界条件包括流体的速度、压力、温度等信息。

这些边界条件将对流体在计算过程中的行为产生重要影响。

设定边界条件时，我们需要考虑到系统的物理性质和实际情况。

例如，对于一个流过管道的气体，可以设定管道入口处的速度和温度，出口处的压力和温度等。

通过合理设定边界条件，可以模拟出流体在不同边界条件下的行为。

第三步：选择合适的模型和求解方法在CFD中，需要选择合适的数学模型和求解方法来描述流体的行为。

常见的模型包括Navier-Stokes方程、湍流模型、传热模型等。

选择合适的模型非常重要，因为不同的模型适用于不同的流体系统。

在选择了合适的模型后，还需要选择适合的求解方法。

常用的求解方法包括有限体积法、有限差分法和有限元法等。

这些方法基于数值算法对模型进行离散化，并使用数值迭代的方式求解出流体的各项参数。

第四步：进行CFD模拟一切准备就绪后，就可以进行CFD模拟了。

在模拟过程中，CFD软件会根据设定的边界条件和数学模型，对网格上的每个节点进行计算，并求解出流体的速度、压力、温度等参数。

cfd编程实例摘要：1.引言2.CFD 编程基础3.CFD 编程实例详解4.CFD 编程实例应用领域5.总结正文：一、引言计算机流体动力学（CFD，Computational Fluid Dynamics）是一种通过数值方法和计算机模拟研究流体流动的工程技术。

CFD 编程可以帮助工程师更好地理解流体的运动和变化，从而优化设计、提高效率和降低成本。

本文将通过一个CFD 编程实例，介绍CFD 编程的基本知识和应用领域。

二、CFD 编程基础1.CFD 软件：常用的CFD 软件有FLUENT、COMSOL、OpenFOAM 等，它们提供了丰富的函数库和求解器，方便工程师进行编程。

2.编程语言：CFD 编程可以使用不同的编程语言，如FORTRAN、C、C++等。

3.基本概念：在CFD 编程中，需要了解一些基本概念，如流场、速度、压力、边界条件、初始条件等。

三、CFD 编程实例详解假设我们要模拟一个简单的流体流动问题，如下所示：1.计算域：一个长方体，尺寸为1m x 1m x 1m。

2.流体性质：水的密度为1000 kg/m，粘度为1000 m/s。

3.边界条件：入口速度为1 m/s，出口压力为100000 Pa。

4.初始条件：流场中各点的速度为0。

针对这个例子，我们可以编写一个简单的CFD 程序，主要包括以下几个步骤：1.定义计算域的几何形状和尺寸。

2.定义流体的性质，如密度、粘度等。

3.设置边界条件，包括入口速度和出口压力。

4.设置初始条件，即流场中各点的速度为0。

5.编写求解器，用于求解流场中的速度分布和压力分布。

6.输出结果，如速度云图、压力分布等。

四、CFD 编程实例应用领域CFD 编程实例可以应用于很多领域，如航空航天、汽车工程、能源工程、环境工程等。

通过CFD 编程，工程师可以更好地了解流体的运动和变化，从而优化设计、提高效率和降低成本。

五、总结CFD 编程是一种强大的工程技术，可以帮助工程师研究流体的运动和变化。

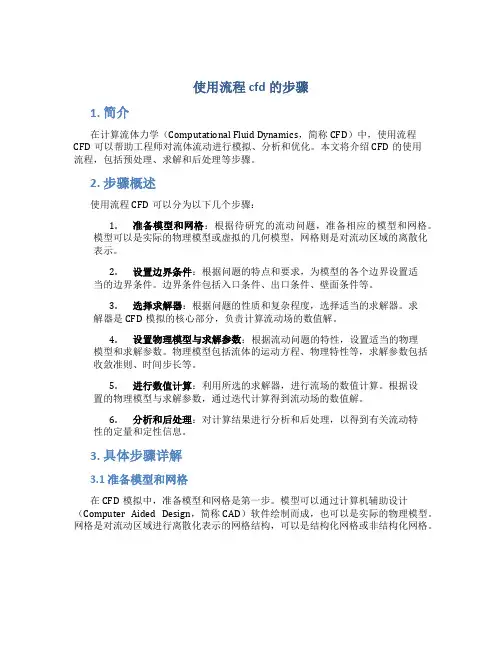

使用流程cfd的步骤1. 简介在计算流体力学（Computational Fluid Dynamics，简称CFD）中，使用流程CFD可以帮助工程师对流体流动进行模拟、分析和优化。

本文将介绍CFD的使用流程，包括预处理、求解和后处理等步骤。

2. 步骤概述使用流程CFD可以分为以下几个步骤：1.准备模型和网格：根据待研究的流动问题，准备相应的模型和网格。

模型可以是实际的物理模型或虚拟的几何模型，网格则是对流动区域的离散化表示。

2.设置边界条件：根据问题的特点和要求，为模型的各个边界设置适当的边界条件。

边界条件包括入口条件、出口条件、壁面条件等。

3.选择求解器：根据问题的性质和复杂程度，选择适当的求解器。

求解器是CFD模拟的核心部分，负责计算流动场的数值解。

4.设置物理模型与求解参数：根据流动问题的特性，设置适当的物理模型和求解参数。

物理模型包括流体的运动方程、物理特性等，求解参数包括收敛准则、时间步长等。

5.进行数值计算：利用所选的求解器，进行流场的数值计算。

根据设置的物理模型与求解参数，通过迭代计算得到流动场的数值解。

6.分析和后处理：对计算结果进行分析和后处理，以得到有关流动特性的定量和定性信息。

3. 具体步骤详解3.1 准备模型和网格在CFD模拟中，准备模型和网格是第一步。

模型可以通过计算机辅助设计（Computer Aided Design，简称CAD）软件绘制而成，也可以是实际的物理模型。

网格是对流动区域进行离散化表示的网格结构，可以是结构化网格或非结构化网格。

3.2 设置边界条件设置边界条件是指为模型的各个边界设置适当的条件。

常见的边界条件有入口条件、出口条件、壁面条件等。

入口条件可以是流速、压力等；出口条件可以是压力、流速等；壁面条件可以是壁面摩擦系数、壁面温度等。

3.3 选择求解器CFD求解器可以分为有限体积法（Finite Volume Method，简称FVM）、有限元法（Finite Element Method，简称FEM）等不同类型。

ICEM_CFD基础入门教程操作界面中文ICEM_CFD是一款常用的计算流体力学（CFD）前处理软件，它可以用来进行几何建模、网格生成以及网格质量改进等操作。

本教程将介绍ICEM_CFD软件的基础入门操作界面，并详细说明其主要功能和使用方法。

1.工作窗口：-图层窗口：用于管理不同的几何元素和网格单元。

可以将几何模型和网格分别分配到不同的图层中，便于管理和操作。

2.工具栏：-文件操作：包括新建、打开、保存和导出等文件操作。

-网格操作：包括网格划分、网格改进、网格质量检查和网格参数设置等操作。

-显示选项：可以选择显示几何模型、网格和图层等，方便用户对模型进行观察和分析。

-操作模式：设置不同的操作模式，如选择模式、移动模式、旋转模式和缩放模式等，方便用户进行几何模型和网格的操作和调整。

3.属性窗口：-几何模型属性：可以设置几何模型的名称、颜色和透明度等属性。

-网格生成属性：可以设置网格单元类型、边界条件和网格参数等属性。

-网格质量属性：可以设置网格质量检查和改进的参数和标准。

-显示属性：可以设置几何模型和网格的显示方式、颜色和透明度等属性。

4.建模流程：在ICEM_CFD中，进行建模和网格生成的一般流程如下：-导入CAD几何模型：可以通过导入现有的CAD几何模型文件，如STEP、IGES或者CATIA等文件格式，或者直接在ICEM_CFD中手动创建几何模型。

-网格划分：在几何模型的基础上进行网格划分，可以使用不同的网格划分算法和参数设置，生成合适的网格。

-网格改进：对生成的网格进行质量检查和改进，可以使用网格质量检查工具来查看和修复网格质量问题，并采用网格平滑和网格形变等操作来改进网格质量。

-边界条件设置：在网格上设置边界条件，包括流动边界条件、壁面边界条件和入出口边界条件等。

- 导出网格：将生成的网格导出为适用于CFD计算的文件格式，如ANSYS Fluent、OpenFOAM等格式。

通过上述步骤，可以完成几何建模和网格生成的基本操作和流程。

CFD基础教程第1章 CFD 基础计算流体动⼒学(computational fluid dynamics ，CFD)是流体⼒学的⼀个分⽀，它通过计算机模拟获得某种流体在特定条件下的有关信息，实现了⽤计算机代替试验装置完成“计算试验”，为⼯程技术⼈员提供了实际⼯况模拟仿真的操作平台，已⼴泛应⽤于航空航天、热能动⼒、⼟⽊⽔利、汽车⼯程、铁道、船舶⼯业、化学⼯程、流体机械、环境⼯程等领域。

本章介绍CFD ⼀些重要的基础知识，帮助读者熟悉CFD 的基本理论和基本概念，为计算时设置边界条件、对计算结果进⾏分析与整理提供参考。

1.1 流体⼒学的基本概念1.1.1 流体的连续介质模型流体质点(fluid particle)：⼏何尺⼨同流动空间相⽐是极⼩量，⼜含有⼤量分⼦的微元体。

连续介质(continuum/continuous medium)：质点连续地充满所占空间的流体或固体。

连续介质模型(continuum/continuous medium model)：把流体视为没有间隙地充满它所占据的整个空间的⼀种连续介质，且其所有的物理量都是空间坐标和时间的连续函数的⼀种假设模型：u =u (t ,x ,y ,z )。

1.1.2 流体的性质1. 惯性惯性(fluid inertia)指流体不受外⼒作⽤时，保持其原有运动状态的属性。

惯性与质量有关，质量越⼤，惯性就越⼤。

单位体积流体的质量称为密度(density)，以r 表⽰，单位为kg/m 3。

对于均质流体，设其体积为V ，质量为m ，则其密度为mV(1-1)对于⾮均质流体，密度随点⽽异。

若取包含某点在内的体积V ，其中质量m ，则该点密度需要⽤极限⽅式表⽰，即0lim V mV(1-2)2. 压缩性作⽤在流体上的压⼒变化可引起流体的体积变化或密度变化，这⼀现象称为流体的可压缩性。

压缩性(compressibility)可⽤体积压缩率k 来量度Fluent ⾼级应⽤与实例分析2d /d /d d V V k p p(1-3) 式中：p 为外部压强。

cfd仿真过程的主要步骤CFD（Computational Fluid Dynamics）仿真是一种通过计算流体的数值模拟方法来研究流体力学问题的技术。

它能够精确地预测流体的物理行为，并在实际应用中发挥重要作用。

本文将介绍CFD仿真过程的主要步骤，以帮助读者了解该技术的基本原理和应用。

第一步：建立几何模型CFD仿真的第一步是建立几何模型。

在进行仿真前，需要收集实际问题的相关数据，并据此创建一个三维几何模型。

这可以通过计算机辅助设计（CAD）软件或其他三维建模软件完成。

建立几何模型时需要考虑问题的尺寸、形状和边界条件等因素。

第二步：离散网格生成离散化是CFD仿真的关键步骤之一。

在此步骤中，需要将连续流体域分割成离散网格。

这些网格通常是由简单的几何形状（如立方体或六面体）构成的。

离散网格的精度和分辨率将直接影响到仿真结果的准确性。

第三步：物理建模与边界条件设定在进行CFD仿真之前，需要选择适当的物理模型和设定边界条件。

物理模型可以是基于连续介质力学的Navier-Stokes方程，也可以是基于稀薄气体动力学的Boltzmann方程等。

边界条件包括入口和出口条件、壁面条件、对称条件等。

物理建模和边界条件的选择将决定仿真的结果和准确性。

第四步：数值求解在CFD仿真中，需要使用数值方法对所选的物理模型进行求解。

常用的数值方法包括有限差分法、有限元法和有限体积法等。

这些方法将选择的物理模型转化为离散形式的数值模型，并使用迭代算法来求解流体问题。

第五步：边界条件调整和预处理在进行数值求解之前，通常需要对网格进行预处理，以提高计算效率和准确性。

此外，边界条件和物理模型也需要进行调整和验证，以确保仿真结果的合理性。

第六步：数值模拟和结果分析在对CFD仿真进行数值求解之后，可以开始进行数值模拟和结果分析。

通过对仿真结果的可视化和定量分析，可以了解流体的流动特性、压力分布、速度场等信息。

这对于解决实际问题、优化设计和改进工艺具有重要意义。

ICEM CFD 操作小技巧0快捷键左键单击选择，左键拖拉旋转；中键单击确认，中键拖拉平移；滚轮缩放；右键单击取消。

1导入几何一般用PROE建模，在PROE中将画好的几何模型另存为IGES或STP格式输出，然后再将其导入ICEM CFD 中（File →Import Geometry →STEP/IGES →选择几何文件→点击Apply 按钮）。

2使用注意事项在打开ICEM CFD之前必须关闭翻译软件，否则按左键旋转观察时，就会相当于点了一个命令按钮，老是弹出选择窗口，十分烦人。

不能随意修改GUI窗口背景颜色，因为修改后很难再恢复默认背景颜色。

3查看几何的单位在模型树中右击Model →Geometry Units（可以查看或修改几何的单位）4改变工作目录File →Change Working Directory（注意工作路径名必须全为英文）右击桌面上ICEM CFD软件图标→在“起始位置”后的方框内输入工作路径名5创建新工程File →New Project →命名工程（注意工程名必须为英文）→保存6透明显示几何点击勾选模型树中Geometry下的Surface并右击→Transparent（透明的）→在功能按钮中点选Solid Simple Display按钮7自带求解器功能标签中的Cart3D（ANSYS 12）是三维空气动力场求解器（ANSYS 14中已经删除了这个功能，ICEM CFD变成纯粹的网格处理工具，没有任何求解功能）。

8导出网格图片View →Save Picture> Output prefix（图片名称）> Format（图片格式，可选JPEG和TIFF）> Quality（图片质量，默认DPI为75）→点击Apply按钮9文件格式Tetin (.tin)文件（几何文件，包括几何实体、材料点、几何元素的Part归类、全局和实体网格参数，只是没有块的拓扑结构数据）Domain file(.uns)（网格文件，非结构化网格）Blocking file (.blk)（块文件，保存有块的拓扑结构数据）Attribute file(.fbc)（属性文件，边界条件、局部参数及单元类型）Parameter file (.par)（参数文件，模型及单元参数）Journal file (.jrf)（日志文件，(echo file) 操作过程记录文件）。

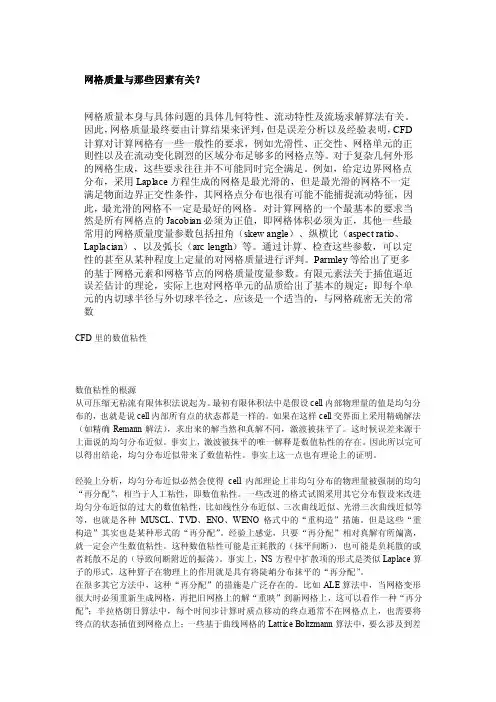

网格质量与那些因素有关？网格质量本身与具体问题的具体几何特性、流动特性及流场求解算法有关。

因此，网格质量最终要由计算结果来评判，但是误差分析以及经验表明，CFD 计算对计算网格有一些一般性的要求，例如光滑性、正交性、网格单元的正则性以及在流动变化剧烈的区域分布足够多的网格点等。

对于复杂几何外形的网格生成，这些要求往往并不可能同时完全满足。

例如，给定边界网格点分布，采用Laplace方程生成的网格是最光滑的，但是最光滑的网格不一定满足物面边界正交性条件，其网格点分布也很有可能不能捕捉流动特征，因此，最光滑的网格不一定是最好的网格。

对计算网格的一个最基本的要求当然是所有网格点的Jacobian必须为正值，即网格体积必须为正，其他一些最常用的网格质量度量参数包括扭角（skew angle）、纵横比（aspect ratio、Laplacian）、以及弧长（arc length）等。

通过计算、检查这些参数，可以定性的甚至从某种程度上定量的对网格质量进行评判。

Parmley等给出了更多的基于网格元素和网格节点的网格质量度量参数。

有限元素法关于插值逼近误差估计的理论，实际上也对网格单元的品质给出了基本的规定：即每个单元的内切球半径与外切球半径之，应该是一个适当的，与网格疏密无关的常数CFD里的数值粘性数值粘性的根源从可压缩无粘流有限体积法说起为。

最初有限体积法中是假设cell内部物理量的值是均匀分布的，也就是说cell内部所有点的状态都是一样的。

如果在这样cell交界面上采用精确解法（如精确Remann解法），求出来的解当然和真解不同，激波被抹平了。

这时候误差来源于上面说的均匀分布近似。

事实上，激波被抹平的唯一解释是数值粘性的存在。

因此所以完可以得出结论，均匀分布近似带来了数值粘性。

事实上这一点也有理论上的证明。

经验上分析，均匀分布近似必然会使得cell内部理论上非均匀分布的物理量被强制的均匀“再分配”，相当于人工粘性，即数值粘性。

初学者如何快速学习CFD软件计算流体动力学（简称CFD，Computational Fluid Dynamics）是流体力学的一个分支。

CFD是近代流体力学，数值数学和计算机科学结合的产物，是一门具有强大生命力的交叉科学。

它以电子计算机为工具，应用各种离散化的数学方法，对流体力学的各类问题进行数值实验、计算机模拟和分析研究，以解决各种实际问题。

常用CFD软件有fluent、CFX、FLOEFD等。

学习任何一款软件初期都不要管这款软件的背景和理论，我们所需要做的就是不断做实例，先做十几个再说。

刚开始可能会有很多困惑，后面困惑也会越来越多，不过没关系，继续做下去，只需模仿再模仿。

每个实例可以多做几遍，直到放开资料也能做，慢慢的界面就很熟悉了。

在这个过程中可以把自己的疑惑记录下来。

下一步就是针对性的练习，一般是根据自己所处的工程环境去练习。

CFD仿真分析一般包括以下内容1、常规的流体计算。

比如说考察流场分布、升阻力变化等。

这里面可能会涉及到层流和湍流的问题。

初学者需要找本流体力学的书去了解些基础理论知识2、传热计算。

虽然现实世界中传热现象无处不在，但是在一些可简化的等温情况下也并非一定要计算传热。

如何需要计算最好先了解传热学的基础理论，否则连自己要算什么都不知道。

一些特殊的物理现象必须考虑传热，比如相变、燃烧、可压缩流动等3、多相流计算。

如果计算模型中存在多种流体，则可能会涉及多相流。

4、组分扩散计算。

一般包括组分扩散和化学反应过程5、其他的一些物理现象。

不同的物理现象背后都有基础理论，要想将CFD软件应用到自己的项目中，只会操作还不够，需要掌握这些流体理论。

CFD学习经验总结你需要注意的1、CFD软件属于工具是拿来解决具体问题的，不必在乎内部细节如果你是做工程项目的，最好把CFD作为工具，无需花费精力去关注细节，除非你是从事CFD理论研究的2、流体力学是基础，学习计算流体力学性价比不高计算流体力学能够帮助我们更好的使用CFD软件，但是学习计算流体力学却要花费我们很多时间，性价比不高，学习流体力学可以帮助我们更好的理解物理现象，有助于使用CFD3、计算前所有的模型参数需要校验在计算前所有的模型参数需要校验，否则大量的系统默认参数会影响计算结果。

实验一 CFD入门引言CFD（计算流体力学）是工程师和科学家用以解决流体流动和传热问题的一个功能强大的工具。

它提供了一种低成本模拟真实流动的方法，是实验和理论流体力学的补充，已被广泛应用于各种领域。

本实验将展示CFD研究的一般步骤。

用商业CFD软件包(GAMBIT,FLUENT)模拟沿固体棒（扩展表面翅式换热）的温度分布。

实验目的1. 了解进行CFD模拟的一般步骤；2. 在Gambit中创建几何结构及网格；3. 用FLUENT求解稳态下三种不同圆棒的温度分布；4. 绘制稳态下三棒的温度分布图；5. 比较FLUENT的计算结果。

使用软件GAMBIT 2.3.16FLUENT 6.2.16问题描述三根圆棒与一个独立热源相连。

圆棒尺寸和材料如下表所示：编号直径长度材料棒1 25 mm 915 mm 铝棒2 12.5 mm 915 mm 铝棒3 25 mm 915 mm 钢实验步骤以棒1为例，在CFD模拟中应遵循以下步骤：1 概念定义模拟直径25mm长915mm的铝棒的稳态温度分布。

棒的一端为恒定蒸汽温度112 ºC（热端），其余表面为对流边界条件。

环境温度为22 ºC。

2 网格生成及模型设置（GAMBIT）在GAMBIT中生成网格，并定义必要的边界条件。

（1）创建圆柱Height: 915Radius1: 12.5提示：适应窗口显示Click For Fit View（2）设置边界类型热端——壁面边界（定温）Face 1冷端——壁面边界（对流）Face 3侧面——壁面边界（对流）Face 2 ）设定区域类型——固体（3（5）保存3 求解过程(1)网格检查a. 读入网格文件 rod1.mshFile→Read→Case…b. 网格检查，确保最小体积为正值Grid→Checkc. 确定长度单位，将长度单位改为 mmGrid→Scale…1. 长度单位设置(2)建立求解模型a. 保持Solver（求解器）默认设置不变Define→Models→Solver…图2. 求解器设置b. 选择能量方程，激活传热模型Define→Models→Energy图3. 启用能量方程(3)设置材料属性a. 从固体材料中选择材料 aluminum（铝）。

cfd编程实例CFD编程实例概述：计算流体力学（Computational Fluid Dynamics，CFD）是一种通过数值计算方法来模拟和分析流体流动行为的工程技术。

在现代工程领域中，CFD广泛应用于气动设计、热传递、流动控制等方面。

本文将结合一个具体的CFD编程实例，介绍CFD的基本原理和应用。

引言：CFD是一种基于计算机数值模拟的流体力学分析方法，通过对流体流动进行离散化、数值化计算，可以获得流体的速度、压力、温度等相关参数。

CFD编程实例是指通过编写计算机程序，实现对流体流动的模拟和分析。

下面以一维对流扩散方程为例，介绍CFD编程实例的具体步骤。

问题描述：假设有一根长为L的导热棒，两端温度分别为T1和T2，导热棒内部存在对流和扩散现象。

我们需要通过CFD方法，计算导热棒上不同位置的温度分布。

解决步骤：1. 网格划分：我们需要将导热棒划分为若干个网格单元，每个网格单元内的温度近似为常数。

可以通过等间距划分或非等间距划分的方法来确定网格的位置和尺寸，以保证结果的精度和计算效率。

2. 离散化：在CFD编程中，需要将连续的物理问题离散化为离散的数值问题。

对于一维对流扩散方程，可以采用有限差分法（Finite Difference Method）对空间和时间进行离散化。

通过将导热棒上的温度场离散为一组节点温度，可以得到节点之间的温度差分方程。

3. 边界条件：在CFD编程中，需要设定合适的边界条件来模拟实际问题。

对于导热棒上的温度分布问题，边界条件即为导热棒两端的温度T1和T2。

4. 数值求解：通过对离散化的温度差分方程进行数值求解，可以得到导热棒上不同位置的温度分布。

常用的数值求解方法包括显式法、隐式法和迎风法等。

在CFD编程中，需要选择合适的数值求解方法来保证计算的稳定性和精度。

5. 结果分析：通过CFD编程实例，我们可以得到导热棒上不同位置的温度分布。

可以通过绘制温度分布曲线、计算平均温度等方式对结果进行分析和评估。

CFD湍流模型使用技巧培训在CFD湍流模型的使用中，有一些技巧和注意事项可以帮助提高模型的准确性和可靠性。

以下是一些常用的技巧和培训建议：1.合适的网格划分：合适的网格划分是保证模拟结果准确性的重要因素。

网格划分应该同时考虑到流场的几何复杂度和计算效率。

过于精细的网格可能会导致计算资源的浪费，而过于粗糙的网格可能会导致结果的不准确。

在进行CFD模拟之前，应该对流场进行合理的划分。

2.选取合适的湍流模型：CFD湍流模型有多种选择，如RANS （Reynolds-Averaged Navier-Stokes equations，雷诺平均Navier-Stokes方程）、LES（Large-Eddy Simulation，大涡模拟）和DNS （Direct Numerical Simulation，直接数值模拟）等。

合适的湍流模型应根据不同的应用场景进行选择。

3.校验与验证：在进行CFD模拟之前，应对模型进行校验与验证，以确保模型的正确性和可靠性。

校验是指将数值模拟结果与已知解析解或实验数据进行对比，验证是指将数值模拟结果与实验数据进行对比。

校验与验证的目的是评估CFD模型对实际问题的适用性和准确性。

4.选择适当的求解器和边界条件：在CFD模拟中，选择适当的求解器和边界条件是保证计算准确性的关键。

求解器的选择应根据问题的独特性进行判断，边界条件的设定应符合实际情况。

5.参数敏感性分析：对CFD模拟中的参数进行敏感性分析可以帮助确定哪些参数对结果产生重要影响，帮助优化模型并减少计算量。

6.计算后处理和结果分析：CFD模拟的结果通常比较复杂，需要进行计算后处理和结果分析，以获得有效的工程信息。

计算后处理和结果分析是进行可视化和定量分析的过程，可以通过软件工具来实现。

总之，CFD湍流模型的使用需要系统的培训和掌握一定的技巧。

合适的网格划分、适当的湍流模型选择、校验与验证、适当的求解器和边界条件的选择、参数敏感性分析以及计算后处理和结果分析都是CFD湍流模拟中需要注意的方面。

借宝地写几个小短文，介绍CFD的一些实际的入门知识。

主要是因为这里支持Latex，写起来比较方便。

CFD，计算流体力学，是一个挺难的学科，涉及流体力学、数值分析和计算机算法，还有计算机图形学的一些知识。

尤其是有关偏微分方程数值分析的东西，不是那么容易入门。

大多数图书，片中数学原理而不重实际动手，因为作者都把读者当做已经掌握基础知识的科班学生了。

所以数学基础不那么好的读者往往看得很吃力，看了还不知道怎么实现。

本人当年虽说是学航天工程的，但是那时本科教育已经退步，基础的流体力学课被砍得只剩下一维气体动力学了，因此自学CFD的时候也是头晕眼花。

不知道怎么实现，也很难找到教学代码——那时候网络还不发达，只在教研室的故纸堆里搜罗到一些完全没有注释，编程风格也不好的冗长代码，硬着头皮分析。

后来网上淘到一些代码研读，结合书籍论文才慢慢入门。

可以说中间没有老师教，后来赌博士为了混学分上过CFD专门课程，不过那时候我已经都掌握课堂上那些了。

回想自己入门艰辛，不免有一个想法——写点通俗易懂的CFD入门短文给师弟师妹们。

本人不打算搞得很系统，而是希望能结合实际，阐明一些最基本的概念和手段，其中一些复杂的道理只是点到为止。

目前也没有具体的计划，想到哪里写到哪里，因此可能会很零散。

但是我争取让初学CFD的人能够了解一些基本的东西，看过之后，会知道一个CFD代码怎么炼成的（这“炼”字好像很流行啊）。

欢迎大家提出意见，这样我尽可能的可以追加一些修改和解释。

言归正传，第一部分，我打算介绍一个最基本的算例，一维激波管问题。

说白了就是一根两端封闭的管子，中间有个隔板，隔板左边和右边的气体状态（密度、速度、压力）不一样，突然把隔板抽去，管子内面的气体怎么运动。

这是个一维问题，被称作黎曼间断问题，好像是黎曼最初研究双曲微分方程的时候提出的一个问题，用一维无粘可压缩Euler方程就可以描述了。

这里这个方程就是描述的气体密度、动量和能量随时间的变化（）与它们各自的流量（密度流量，动量流量，能量流量）随空间变化（）的关系。

ansys cfd 入门指南计算流体力学基础及应用【ansys cfd 入门指南计算流体力学基础及应用】1. 介绍计算流体力学（CFD）是一种利用计算机对流体流动和传热过程进行数值模拟和分析的技术。

在工程、航空航天、汽车、船舶、能源等领域中有着广泛的应用。

本文将详细介绍ansys cfd入门指南，帮助大家了解流体力学的基础知识和ansys cfd的应用。

2. 流体力学基础流体力学是研究流体运动的科学，它包括流体的基本性质、流体运动的基本规律和流体力学方程等内容。

在ansys cfd入门指南中，我们首先要了解流体的基本性质，如密度、粘度和压力等概念；其次是流体流动的基本规律，如连续性方程、动量方程和能量方程；最后是流体力学方程，如纳维-斯托克斯方程和能量方程的数学形式。

3. ansys cfd简介ansys cfd是一款强大的计算流体力学软件，它能够对流体流动、传热和传质等问题进行数值模拟和分析。

ansys cfd具有友好的用户界面和丰富的后处理功能，可以满足工程实际应用的需求。

在ansys cfd入门指南中，我们将学习如何使用ansys cfd进行流体力学仿真分析，包括建模、网格划分、求解和后处理等步骤。

4. ansys cfd的应用ansys cfd在工程领域有着广泛的应用，如风力发电机组的气动设计、汽车发动机的冷却系统优化、船舶的流体力学性能分析等。

在ansys cfd入门指南中，我们将结合实际案例，介绍如何使用ansys cfd解决实际工程问题，包括模型建立、边界条件设置、求解过程和结果分析等内容。

5. 个人观点和总结我认为ansys cfd入门指南对于学习流体力学和应用ansys cfd的人来说是非常有价值的。

通过系统学习流体力学的基础知识和ansys cfd 的使用方法，可以更好地理解流体力学的原理和应用。

ansys cfd作为一款先进的计算流体力学软件，可以为工程领域的问题提供可靠的数值模拟和分析方法，为工程设计和优化提供有力的支持。
