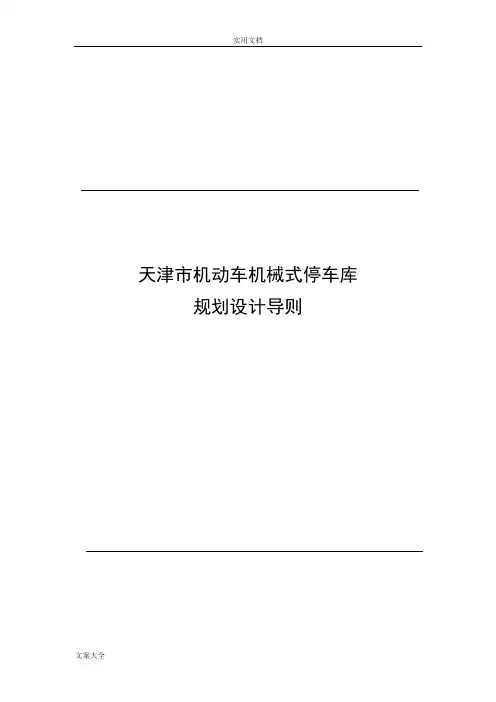

天津市机动车机械式停车库
规划设计导则
前言
为响应国家节能减排号召，体现集约节约利用土地精神，推动机动车机械式停车在天津的发展，根据市规划局统一部署，天津市城市规划设计研究院开展了《天津市机动车机械式停车库规划设计导则》的编制工作。导则编制组认真总结实践经验，参考国内机械式停车库相关标准，在广泛征求意见的基础上，结合天津市实际情况制定了本导则。
本导则的主要内容是：1.总则；2.术语；3.一般规定；4.升降横移类机械式停车设备；5.简易升降类机械式停车设备；6.平面移动类和巷道堆垛类机械式停车设备；7.垂直升降类机械式停车设备；8.垂直循环类、水平循环类和多层循环类机械式停车设备；9.汽车专用升降机。
目录
1 总则 (1)
2 术语 (2)
3 一般规定 (4)
4 升降横移类机械式停车设备 (9)
4.1 布置形式及适用条件 (9)
4.2 泊位数量及尺寸 (11)
5 简易升降类机械式停车设备 (17)
6 平面移动类和巷道堆垛类机械式停车设备 (18)
7 垂直升降类机械式停车设备 (20)
8 垂直循环类、水平循环类、多层循环类机械式停车设备 (21)
9 汽车专用升降机 (22)
附录A：升降横移类机械式停车库占用最小空间尺寸 (23)
1 总则
1.0.1 为规范天津市机械式停车库的规划设计工作，服务城市规划管理，保障机械式停车设备的高效使用，依据国家和地方有关标准和规范，制定本导则。
1.0.2 本导则适用于天津市市域范围内的新建、改建机械式停车库的规划设计。
1.0.3 建设项目机械式停车库规划设计在建设项目修建性详细规划或总平面设计方案阶段，应按照本导则内容初步确定机械式停车库的类型、规模和车位布置策划方案。在建设工程规划许可证阶段，设计单位应进行机械式停车库的详细设计，并将有关内容纳入施工图设计之中。
1.0.4 建设项目机械式停车库，每个防火分区内停车数量及消防设备、设施应符合相关防火设计规范的规定。
1.0.5 机械式停车楼与住宅之间的间距应满足相关管理规范要求。
1.0.6 机械式停车库规划设计除应遵守本导则外，尚应符合国家和天津市现行有关法规和标准的规定。
2 术语
2.0.1 机械式停车设备mechanical parking system
用来存取储放车辆的机械或机械设备系统。
2.0.2 升降横移类机械式停车设备lift-sliding mechanical parking system
利用载车板升降和横向平移存取汽车的机械式停车设备。
2.0.3 简易升降类机械式停车设备mini mechanical parking system
使用升降或俯仰机构使汽车存入或取出的机械式停车设备。
2.0.4 平面移动类机械式停车设备plane moving mechanical parking system
在同一水平层上用搬运器平面移动汽车或载车板，实现存取汽车的机械式停车设备，多层平面移动类机械式停车设备还需使用升降机来实现不同层间的升降。
2.0.5 巷道堆垛类机械式停车设备aisle-stacking mechanical parking system
使用有轨巷道堆垛机，将汽车水平且垂直移动到停车位旁，并用存取交接机构存取汽车的机械式停车设备。
2.0.6 垂直升降类机械式停车设备vertical mechanical parking system
使用升降机将汽车升降到指定层，并用存取交接机构存取汽车的机械式停车设备，该类停车设备也成为塔式立体停车库。
2.0.7 垂直循环类机械式停车设备vertical curculating mechanical parking system
使用垂直循环机构使车位产生垂直循环运动到达出入口层而存取汽车的机械式停车设备。
2.0.8 水平循环类机械式停车设备level curculating mechanical parking system
使用水平循环机构使车位产生水平循环运动到达升降机或出入口而存取汽车的机械式停车设备。
2.0.9 多层循环类机械式停车设备multi-storey curculating mechanical parking system
使用上下循环机构或升降机将汽车在不同层的车位之间进行循环换位来实现汽车存取的机械式停车设备。
2.0.10 汽车专用升降机elevator for car
用于停车库出入口至不同停车楼层间升降搬运汽车的机械设备。
2.0.11 住宅类建设项目residential construction project
各种以居住为主要目的的建设项目，包括普通商品住宅建设项目以及社会保障性住宅建设项目。
2.0.12 公建类建设项目public building construction project
为居民服务和使用的各类建设项目，包括办公类建设项目、商业类建设项目、公寓类建设项目、酒店类建设项目、医院类建设项目等。
3 一般规定
3.0.1 结合机械式停车设备中车辆进出原理，各种停车设备特点及适用情况如表3.0.1所示。
3.0.1 各类机械式停车设备特点及适用情况
多层循环类
机械式停车设备
采用平面和竖向组合循环模式。
适用于空间用地狭长，且竖向
层数可建二至六层。
汽车专用升降机采用垂直升降设备搬运车辆。
适用于项目空间受限、无法建
设进出坡道情况。
升降横移类停车设备简易升降类停车设备
平面移动类停车设备
垂直升降类停车设备垂直循环类停车设备
巷道堆垛类停车设备
3.0.2 建设项目机械式停车设备应根据实际的场地条件选择适应类型，在规划阶段各类建设项目应选用停车相对便捷的停车方式为主。住宅类建设项目和公共管理与公共服务设施及商业服务业设施类建设项目推荐采用的机械式停车设备如下表3.0.2所示。
表
3.0.2 住宅类和公建类建设项目推荐机械式停车设备情况
应使用类型
不应使用类型 住宅类建设项目
简易升降类
升降横移类
垂直升降类 垂直循环类
水平循环类
多层循环类 汽车专用升降机
公共管理与公共服务
设施及商业服务业设
施类建设项目
升降横移类
平面移动类
巷道堆垛类
垂直升降类
水平循环类停车设备
3.0.3 在机械式停车库规划设计中，各种机械式停车设备应满足大型轿车停放，即汽车长×车宽×车高不大于5000mm×1850mm×1550mm。
3.0.4 机械式停车仅在特殊困难情况下选用，且各类建设项目的机械式停车泊位比例应符合下列规定：
（1）社会保障性住房类建设项目（包括廉租住房、经济适用住房、限价商品房）不应选用机械式停车方式。
（2）商品住房类建设项目的机械式停车泊位不应多于停车泊位总数的80%。
（3）自有办公类建设项目的机械式停车泊位不应多于停车泊位总数的90%。
（4）公共办公类建设项目的机械式停车泊位不应多于停车泊位总数的70%。
（5）商业类建设项目的机械式停车泊位不应多于停车泊位总数的70%。
（6）医院类建设项目的机械式停车泊位不应多于停车泊位总数的50%。
（7）其他类建设项目的机械式停车泊位不应多于停车泊位总数的90%。
3.0.5 在城市道路上设置的机动车机械式停车场出入口数应符合下列规定：
机动车停车泊位数小于等于100个时，如必须在主干路上设置有出入口的，则出入口总数应为一个；出入口均设在次干路和支路上的，则出入口总数不应超过两个。
机动车停车泊位数大于100个且小于等于300个时，如必须在主干路上设置有出入口的，则出入口总数不应超过两个；出入口均设在次干路和支路上的，则出入口总数不应超过三个。
机动车停车泊位数大于300个时，且项目一侧为主干路，其余任一侧为次干路或支路的，主干路上不应设置车辆出入口，且出入口总数不应超过三个，并应分别布置在主干路以外的不同城市道路上。主干路上必须设置有出入口的，主干路上出入口总数不应超过两个。
3.0.6 建设项目机动车单向行驶的出入口车行道宽度宜为
4.0米，双向行驶的出入口车行道宽度宜为10.0米。
4 升降横移类机械式停车设备
4.1 布置形式及适用条件
4.1.1 全上部布置方式：该车位布置模式设备安装在地面层或地下层，最下层车辆可直接存取。位于地面层车位总层数一般不超过5层、位于地下层车位总层数一般为2层或3层。
图4.1.1 全上部升降横移类机械式停车基本形式
4.1.2 带基坑布置方式：该车位布置模式增加一层地下基坑用于停放车辆，基坑深度一般为2m，通过增加基坑形成半地下停车布置。
图4.1.2 带基坑升降横移类机械式停车基本形式
4.1.3 重列式布置方式：该布置模式为一个车道服务于多排车辆，即后排车辆需进出前排车位，受车位尺寸限制，进出极为不便。该种停车方式仅在特殊困难条件下可采用。
图4.1.3 重列式升降横移类机械式停车基本形式
4.1.4 根据停车设备所在建筑层数情况，各种升降横移类停车设备适用建设项目所在层数如下表4.1.4。
表4.1.4 各类建设项目升降横移类机械式停车设备适用层数情况
住宅类建设项目公建类建设项目
全上部布置两层停车设备
地下二层、地下一层、
地面层
地下二层、地下一层、
地面层、地上二层三层停车设备不应使用地下一层、地面层四层及以上停
车设备
不应使用地面层
带基坑布置地面层、地下一层地面层、地下一层
4.2 泊位数量及尺寸
4.2.1 结合停车泊位布置方式差异，每组停车泊位数量如下：（1）全上部布置方式
表
4.2.1-1 不同组合下全上部升降横移类机械式停车泊位数量
每组泊位数量（个）
（N为并列单元数）
备注
两层机械式停车2N-1
N=2，每组实际泊位为3个
N=3，每组实际泊位为5个
最大并列数N值应不大于10个三层机械式停车3N-2
N=2，每组实际泊位为4个
N=3，每组实际泊位为7个
最大并列数N值应不大于9个四层机械式停车4N-3
N=3，每组实际泊位为9个
N=4，每组实际泊位为13个
最大并列数N值应不大于8个五层机械式停车5N-4
N=3，每组实际泊位为11个
N=4，每组实际泊位为16个
最大并列数N值应不大于7个
（2）带基坑布置方式
表4.2.1-2 不同组合下带基坑升降横移类机械式停车泊位数量每组停车泊位数量（个）
（N为并列单元数）
备注
带基坑上部一层机械式停车2N-1
N=2，每组实际泊位为3个
N=3，每组实际泊位为5个
带基坑上部两层机械式停车3N-1
N=2，每组实际泊位为5个
N=3，每组实际泊位为8个
带基坑上部三层机械式停车4N-2
N=2，每组实际泊位为6个
N=3，每组实际泊位为10个
带基坑上部四层机械式停车5N-3
N=2，每组实际泊位为7个
N=3，每组实际泊位为12个
4.2.2 升降横移类机械式停车设备占用空间最小平面尺寸应不小于表4.2.2的规定。
表4.2.2 不同组合下升降横移类机械式停车泊位尺寸要求
长（米）净宽（米）备注
两层机械式停车 5.8 2.45N+0.40 N=3，实际最小柱间距
净宽为7.75m（实际最三层机械式停车 6.0 2.45N+0.40
小柱间距8.35-8.55m）四层机械式停车 6.2 2.50N+0.40
五层机械式停车 6.2 2.50N+0.40
重列式机械式停车12.4 2.80N+0.40
4.2.3 升降横移类机械式停车设备的净空高度（除相关设备层以外的实际高度）应不小于表4.2.3的规定。
表4.2.3 不同组合下升降横移类机械式停车泊位净空高度要求
净高（米）
全上部布置两层停车设备 3.6 三层停车设备 5.4 四层停车设备7.2 五层停车设备9.0 基坑 2.0
4.2.4 升降横移类机械式停车库内部通道的宽度应遵循以下规定：
车辆双向行驶的通道宽度不应小于6.0米，单向行驶的不应小于4.0米；
全上部布置和带基坑布置机械式停车设备具有存取车辆功能的进出通道宽度不应小于6.0米；
重列式布置机械式停车设备具有存取车辆功能的进出通道宽度不应小于7.0米。
4.2.5 升降横移类机械式停车库的地下出入口坡道数应遵循以下规定：
机动车停车泊位总数小于等于100个时，应设置不少于一个双车道或两个单车道的出入口；
机动车停车泊位总数大于100个且小于等于500个时，应设置不少于两条车道进、两条车道出的出入口；
住宅类建设项目机动车停车泊位总数大于500个时，应设置不少于三个双车道的出入口，具体出入口坡道数量应结合建设项目自身特点确定；
公建类建设项目机动车停车泊位总数大于500个且小于等于800个时，应设置不少于三个双车道的出入口；机动车停车泊位总数大于800个且小于等于1000个时，应设置不少于四个双车道的出入口；机动车停车泊位总数大于1000个时，应设置不少于五个双车道的出入口。
4.2.6 地下停车库坡道出入口宽度，单车道净宽度宜为4.0米，双车道净宽度宜为7.0米。
4.2.7 地下停车库坡道出入口终点面向城市道路时，其与城市道路红线的距离不应小于7.5米。
5 简易升降类机械式停车设备
5.0.1 简易升降类机械式停车设备在规划设计阶段应选择垂直升降半地下两层和垂直升降半地下三层两种方式。
5.0.2 简易升降类机械式停车设备占用空间最小平面尺寸应不小于表5.0.2的规定。
表
5.0.2 不同组合下简易升降类机械式停车泊位尺寸要求
长（米）
宽（米）
高（米）
备注
垂直升降半地
下两层 地下部分 5.3 2.45N+0.40 2.25 地上部分
5.3 2.45N+0.40 3.45
整体提升后高度 垂直升降半地
下三层 地下部分 5.3 2.45N+0.40 4.20
地上部分
5.3 2.45N+0.40 5.15
整体提升后高度
注：N 为简易升降类机械式停车设备并列单元数。
机械式立体车库优缺点分析如下: 一: 升降横移类机械式停车设备：采用以载车板升降或横移存取车辆的机械式停车设备。 优点：由于型式比较多，规模可大可小，对地的适应性较强，因此使用十分普遍。钢结构部分、载车板部分、链条传动系统、控制系统、安全防护措施等。在停车设备的市场份额约占70%。 不足点：每组设备必须留有至少一个空车位；为链条牵动运行过程不具有防止倾斜坠落功能。
2、垂直循环类机械式停车设备：采用垂直方向做循环运动来存取车辆的机械式停车设备。 优点：省地,在58m2的地方建起大型垂直循环类机械停车库，可容纳34辆轿车，可省去购置土地的大量费用。在停车设备的市场份额约占3-5%。 不足点：设备结构复杂，没有完善的闭锁和监测系统，采用足够的安全措施和消防系统，相对比较故障率高。最远车位一般一次取车需2分钟，高峰取车时间依次取车时间过长，依次取车第20辆约需30分钟以上，实用性差，因此有的用户开始拆除。 3、水平循环类机械式停车设备：采用一个水平循环运动的车位系统来存取停放车辆的机械式停车设备。 优点：可以省去进出车道，提建于狭长地形的地方，降低拉通风装置的费用，若多层重叠可为大型停车场。
但因一般只有一个出入口，所以存取车时间较长。在停车设备的市场份额约占3-5%。 不足点：但因一般只有一个出入口，所以存取车时间较长，最远车位一般一次取车需2分钟，高峰取车时间依次取车时间过长，依次取车第20辆约需30分钟以上，实用性差，因此有的用户开始改造。 4、多层循环类机械式停车设备：采用通过使载车板作上下循环运动而实现车辆多层存放的机械式停车设备。 优点：无需坡道，节省占地，自动存取，建于地形细长且地面只允许设置一个出入口的场所。在停车设备的市场份额约占1-2%。
1．总则 1.0.1为使机械式停车库（场）（以下简称停车库）的设计符合相关建设项目的使用要求和城市交通等的管理要求，特别制定本规程。 1.0.2本规程适用于本市新建的停车库设计。扩建或改建的停车库设计可参照执行。 1.0.3停车库配置的停车设备，其安全和性能均应符合该设备现行的国家和行业相关标准规定。 1.0.4停车库的设计必须安全可靠，方便高效，并符合城市规划、交通、消防和环保以及停车信息发布等方面的要求。 1.0.5停车库及其各项配套设施的设计，应采用新技术、新设备和新工艺。 1.0.6停车库及其各项配套设施的设计，除应符合本规程外，尚应符合现行的国家和本市相关标准的规定。 2术语 2.0.1机械式停车库（场）mechanical parking garage(lot) 采用机械式停车设备存取停放车辆的停车库（场）。 2.0.2地下机械停车库underground mechanical parking garage 库内地坪面低于库外地坪面高度超过该层停车库净高一般的机械式停车库。 2.0.3独立机械式停车库independent mechanical parking garage 单独设置的不依附于别的建筑物的机械式停车库。 2.0.4附建机械式停车库dependent mechanical parking garage 附建于建筑物或包含在建筑物内的机械式停车库。 2.0.5机械式停车设备mechanical parking system 利用机械方法，将车辆作垂直、横向、纵向搬运，达到存放和取出车辆目的所使用的集机、电、仪一体化的全套设备。 2.0.6停车位parking place 停车库（停车设备）中车辆最终停放的位置。 2.0.7转台turntable 通过回转动作，改变所载车辆纵轴方向的机械设备。 2.0.8车辆升降机vehicle lift 依靠升降机械，改变车辆停放高度的机械设备。 3一般规定 3.0.1停车库的规划、选址和总平面布置应符合国家和本市现行的相关标准和规范的规定。与建筑配套建设的停车库应与主体工程同步设计。 3.0.2停车库的设计应根据建筑物的性质、规模和建库地点的交通环境情况来确定，并应符合现行相关标准和规范的规定。 3.0.3停车库及其停车设备的类别应根据所需停车位数量、交通和环境情况、建筑物的规模和布局以及可利用的土地面积和空间等具体条件进行选择和设计。 3.0.4停车设备的类别见附录A 3.0.5常用停车设备适停车辆的外轮廓尺寸和质量见表3.0.5 3.0.6停车库宜配置1/4或以上机械式停车位总数的适停车辆为中型车 以上的停车设备。 3.0.7典型停车设备的单车最大进（出）时间均应符合表3.0.7的规定 3.0.8公共停车库的全部车辆连续出库时间或全部车辆连续入库时间均不应大于2h。
机械式立体停车设备管理制度
目录 第一章机械车位管理架构图 (3) 第二章机械车位操作人员岗位职责 (4) 机械车位管理人员岗位职责 (5) 第三章机械车位注册使用登记管理制度 (5) 机械车位安全管理制度 (7) 机械车位检查制度 (8) 第四章机械车位安全技术档案管理制度 (9) 第五章机械车位停车须知 (11) 第六章机械车位操作流程 (13) 第七章机械车位操作流程图 (14) 第八章PSH升降横移立体停车设备故障处理 (14) 第九章机械式立体停车设备应急救援预案 (18)
第一章机械车位管理架构图
第二章机械车位操作人员岗位职责 1、负责机械车位设备的清洁、巡视及车辆停靠的操作。 2、负责熟悉机械车位的技术性能，掌握工作原理，正确操作设备。 3、负责做好设备日常运行检查、记录的填写。 4、负责协助维保单位定期对机械车位进行维护保养。 5、负责督促维保单位对机械车位进行定期维护保养实施。 6、负责机械车位出现异常情况的上报并与维保单位联系，及时消除事故隐患。 7、负责机械车位故障维修的过程跟进及记录维修事项。 8、负责引导车辆正确停放，纠正违规停放的车辆。
机械车位管理人员岗位职责 1、负责业主机械车位停放车辆信息的录入、更新。 2、负责建立健全的地下机械车位各类档案资料。 3、负责监督机械车位操作人员正确执行车库安全操作规程。 4、负责项目所有机械车位日常运行情况的管理，掌握设备技术性能和要求。 5、负责组织、监督、联系维保单位进行机械车位事故隐患的整改。 6、负责机械车位设备安全附件的定期检查及校验督办。 7、根据项目设备的实际使用情况，负责修改、完善相关标准及设备的更新换代的建议。 8、负责项目机械车位操作人员定期安全知识和业务技能的培训。 9、负责组织项目相关人员定期开展紧急救援演练。 第三章机械车位注册使用登记管理制度 1、机械车位使用项目应当严格执行GB17907-1999《机械式停车设备》通用要求，保障机械车位的安全使用。

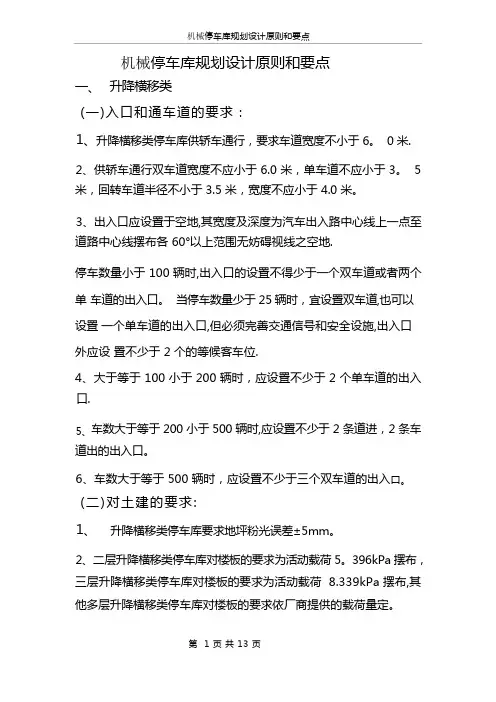

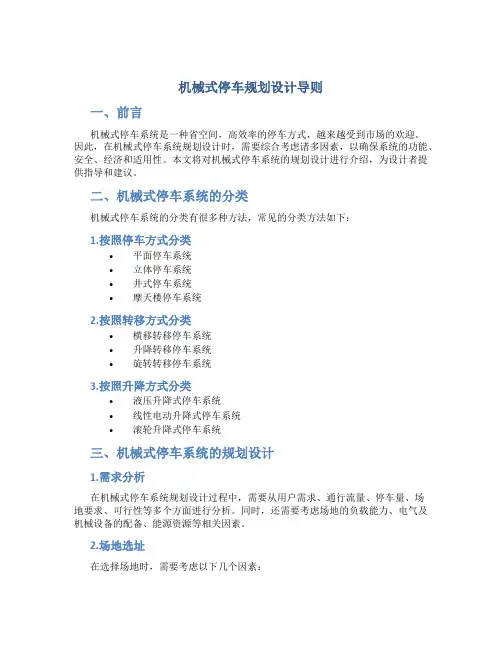

机械停车库规划设计原则和要点 一、升降横移类 （一）入口和通车道的要求： 1、升降横移类停车库供轿车通行，要求车道宽度不小于6.0米。 2、供轿车通行双车道宽度不应小于6.0米，单车道不应小于3.5米，回转车道半径不小于3.5米，宽度不应小于4.0米。 3、出入口应设置于空地，其宽度及深度为汽车出入路中心线上一点至道路中心线左右各60°以上范围无妨碍视线之空地。 停车数量小于100辆时，出入口的设置不得少于一个双车道或两个单车道的出入口。当停车数量少于25辆时，宜设置双车道，也可以设置一个单车道的出入口，但必须完善交通信号和安全设施，出入口外应设置不少于2个的等候客车位。 4、大于等于100小于200辆时，应设置不少于2个单车道的出入口。 5、车数大于等于200小于500辆时，应设置不少于2条道进，2条车道出的出入口。 6、车数大于等于 500辆时，应设置不少于三个双车道的出入口。（二）对土建的要求： 1、升降横移类停车库要求地坪粉光误差±5mm. 2、二层升降横移类停车库对楼板的要求为活动载荷5.396kPa左右，三层升降横移类停车库对楼板的要求为活动载荷8.339kPa左右，其他多层升降横移类停车库对楼板的要求依厂商提供的载荷量定。 3、轿车通行直线纵坡不大于15％，曲线纵坡不大于12％；且在上、
