竭诚为您提供优质文档/双击可除光纤标签模板篇一：光缆清查的标签及挂牌规范(1)附件一光缆清查的标签及挂牌规范一、线路标签规范：1、重要用户用红色标签，其它用户用白色标签2、光交内标签模板：用户名称（1、2）--光交孺子路三楼传输机（电路名称）注：用户名称处必须标清用户占用的纤芯数最后落地机房的具体位置必须标清。
电路名称为：开通的是传输业务还是数据业务3、机房内跳纤标签模板：用户名称（1、2）--光交孺子路三楼传输机（电路名称）本机房odF00305k1k2---odF00404k1k2注：跳纤信息内注明是本机房内跳纤还是跨机房跳纤电路名称为：开通的是传输业务还是数据业务4、传输设备现场贴标规范（1）标签的尺寸标签的大小为宽3.8cm，高2.5cm，具体形状如下：目前机房使用的外购标签形状示意图沿虚线对折标签均分为二，上半部分文字和下半部分文字方向相反，在标签对折后要使得标签文字方向一致。
（2）标签的颜色大客户标签选择红色，其他标签选择白色。
（3）设备尾纤标签规范所有设备和线缆都必须粘贴标签，标签描述设备名称、物理位置、本端信息、对端信息等内容。
在每一条链路的两端粘贴标签，两端标签的字体、纸张、描述内容、粘贴时间等都应一致，并全部采用标签打印机打印的标签。

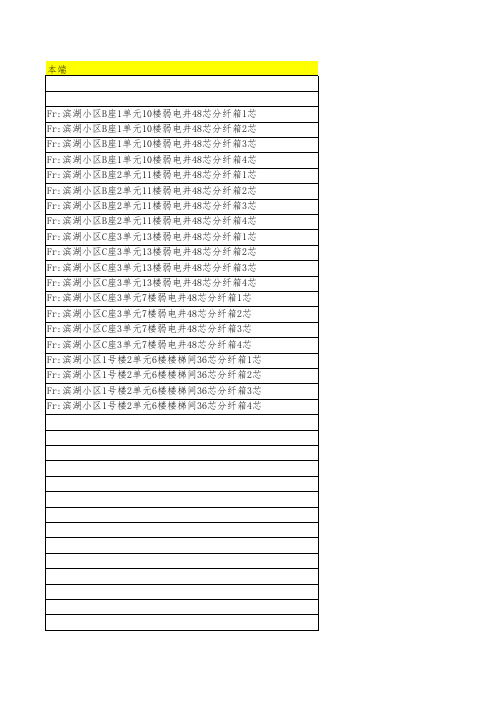

设备尾纤标签分两面打印，正面第一行描述本端网元（网元id、原名称）和端口信息，并注明是收还是发，如果是pdh设备，请注明pdh设备所在机架、板位和端口号，第二行描述电路名称信息；反面第一行是对端关联信息，或者是对端odF位置，或者是对端设备信息（描述网元和端口信息），其标签格式如下:本端设备信息；举例一1-孺子路”华为10g的622m光口，由于有收发方向，必须贴两张标签，标签（白色），具体如下:标签一正面：标签一反面：标签二正面：标签二反面：举例二35-枢三楼扩展6-slq4-1收2500+至metRo5000的622m 环1-孺子路3楼4-slq4a-2发电路名称：odF（或者对端设备信息）：35-枢三楼扩展6-slq4-1发2500+至metRo5000的622m环1-孺子路3楼4-slq4a-2收602-蛟桥的，该10g为至安义龙津的10g，且为中继电路，由于有收发方向，必须贴两张标签，其标签（白色）如下：602-蛟桥-24-jl64-1发标签一正面：标签一反面：标签二正面：标签二反面：蛟桥至安义龙津华为10godF7/1/10蛟桥至安义龙津华为10godF7/1/225（1）所有设备和线缆都必须粘贴标签，标签描述设备名称、物理位置ip地址、本端信息、对端信息等内容。

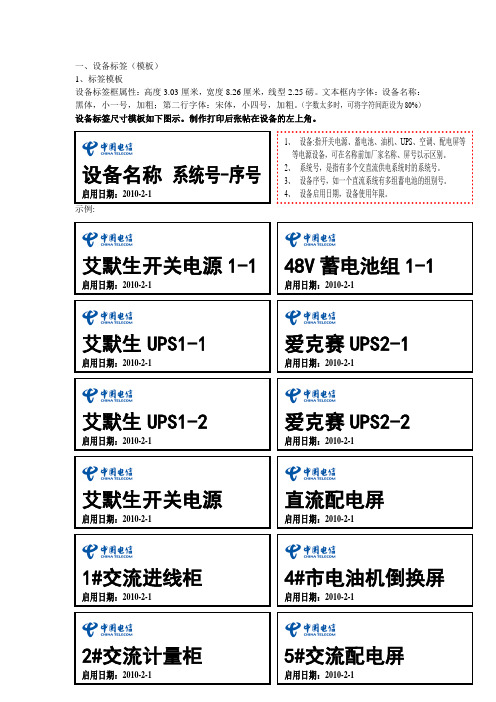

一、设备标签（模板）1、标签模板设备标签框属性：高度3.03厘米，宽度8.26厘米，线型2.25磅。
文本框内字体：设备名称：黑体，小一号，加粗；第二行字体：宋体，小四号，加粗。
（字数太多时，可将字符间距设为80%）设备标签尺寸模板如下图示。
制作打印后张帖在设备的左上角。
示例:艾默生开关电源1-1启用日期：2010-2-1艾默生UPS1-1 启用日期：2010-2-1艾默生UPS1-2 启用日期：2010-2-1艾默生开关电源启用日期：2010-2-1 爱克赛UPS2-1 启用日期：2010-2-1爱克赛UPS2-2 启用日期：2010-2-1直流配电屏启用日期：2010-2-11#交流进线柜启用日期：2010-2-1 48V蓄电池组1-1 启用日期：2010-2-14#市电油机倒换屏启用日期：2010-2-1设备名称系统号-序号启用日期：2010-2-1 1、设备:指开关电源、蓄电池、油机、UPS、空调、配电屏等等电源设备，可在名称前加厂家名称、屏号以示区别。
2、系统号，是指有多个交直流供电系统时的系统号。
3、设备序号，如一个直流系统有多组蓄电池的组别号。
4、设备启用日期，设备使用年限。
2、标签格式（两种方案）设备标签框架尺寸：4.13cm ×9.53cm ，标签纸插入内空3.35cm ×8.58cm 。
设备标签方案2：将设备标签直接用透明胶张贴于设备左上方。
二、电源电缆：电缆标签置于导线起端、导线终端距分线处约3～5厘米的相应线处。
线缆标签框属性：高度2.48厘米，宽度6.99厘米，线型1.5磅 文本框内字体：宋体，小四，字符间距80%；（字数太多时，可将字符间距设为66%）。
吊牌电缆标签尺寸模板如下图示。
制作打印后插于标签框内。
吊牌标签框内空尺寸：2.70厘米×7.20厘米。
电缆标签采取透明吊牌形式，将打印的纸质标签插入吊牌内。
吊牌上有孔，可用线或扎带回定在线缆上。
线缆线束工业标签附录B（碳带的选用）线缆标签线缆标签主要适用于对室内线缆进行标识，比如尾纤、2M线、网线、电源线、天馈线等。
线缆标签应选用耐用基材，具有良好的柔软性和抗撕扯性，建议使用缠绕型旗形标签，对于线径大于10mm的线缆，建议采用吊牌方式。
平面标签主要适用于对机房、机柜、设备、机架、面板、配线架和其他一些平面表面设备进行标识。
一、机房标签标签尺寸：45mm×100mm。
建议字体：黑体。
标签材料：深蓝底色色号PANTONE 299C，浅蓝底色色号PANTONE 2707C，材料PM-01。
标签要素：机房名称、资产编号、二维码。
要素来源：机房名称、资产编码、二维码由综合资源管理系统对应输出，。
粘贴位置：粘贴在机房大门中上部或左上角，距离地面高度为1.6m-1.8m。
格式范例：二、机架及设备标签标签尺寸：45mm×100mm。
建议字体：黑体。
标签材料：深蓝底色色号PANTONE 299C，浅蓝底色色号PANTONE 2707C，材料PM-01。
粘贴位置：粘贴在机架顶部或者机柜门左上部。
注意事项：机架标签中的“空间位置”字段，在综合资源系统中按照命名规范需要统一为大写字母A,B,C,D…（列号）加数字01,02,03,04…（位置编号）进行维护，部分机架位存在正、反2面，此类机架的空间位置需要在原有空间位置后增加一个字母标记，正面为大写字母A，反面为大写字母B。
传输机架标架标签要素：空间信息、专业-信号类型、架内网元、二维码、资产编码。
要素来源：空间信息，关联综合资源中机架属性中的“空间位置”信息。
专业-信号类型，关联机架内的网元属性中“所属专业”、“信号类型”两个字段，中间用“-”连接。
架内网元，关联机架内的网元名称，如有1个以上网元，列出所有网元名称，以回车分隔。
资产编码、二维码，由综合资源系统输出。
格式范例：综合机架标签标签要素：空间信息、机架类型、机架名称、二维码、资产编码。
