塔吊基础完整技术资料全

塔吊安全技术交底1、塔式起重机顶升属高处作业，顶升过程使起重机回转台及以上结构与塔身处于分离状态，需要有严格的作业要求.起重机塔身升降时，应符合下列要求：(1）升降作业过程,必须有专人指挥，专人照看电源,专人操作液压系统,专人拆装螺栓。

非作业人员不得登上顶升套架的操作平台。

操纵室内应只准一人操作，必须听从指挥信号。

（2）升降应在白天进行，特殊情况需在夜间作业时，应有充分的照明。

(3)风力在四级及以上时，不得进行升降作业。

在作业中风力突然增大达到四级时,必须立即停止，并应紧固上、下塔身各连接螺栓。

(4）顶升前应预先放松电缆，其长度宜大于顶升总高度，并应紧固好电缆卷筒。

下降时应适时收紧电缆。

（5)升降时，必须调整好顶升套架滚轮与塔身标准节的间隙，并应按规定使起重臂和平衡臂处于平衡状态，井将回转机构制动住，当回转台与塔身标准节之间的最后一处连接螺栓（销子)拆卸困难时，应将其对角方向的螺栓重新插入，再采取其他措施。

不得以旋转起重臂动作松动螺栓（销子），如果因连接螺栓拆卸困难而采用旋转起重臂来松动螺栓的错误做法，将破坏起重臂平衡而造成倾翻事故。

（6）升降时，顶升撑脚（爬爪)就位后，应插上安全销，方可继续下一动作.（7）升降完毕后，各连接螺栓应按规定扭力紧固,液压操纵杆回到中间位置，并切断液压升降机构电源.2、塔式起重机接高到一定高度需要与建筑物附着锚固,以保持其稳定性.为了保证锚固装置的牢固可靠,以保持接高后起重机的稳定性,起重机的附着锚固应符合下列要求：（1）起重机附着的建筑物，其锚固点的受力强度应满足起重机的设计要求。

附着杆系的布置方式、相互间距和附着距离等，应按出厂使用说明书规定执行。

有变动时,应另行设计。

(2）装设附着框架和附着杆件，应采用经纬仪测量塔身垂直度，井应采用附着杆进行调整，在最高锚固点以下垂直度允许偏差为 2／1000 .（3）在附着框架和附着支座布设时，附着杆倾斜角不得超过10°。

QTZ80(QTZ5512)技术资料（配久和机构）1、 塔机技术性能55m 臂幅度26222432303436403842464448525455起重量kgm 1416182028219518605012301200600059255135452040253620328530002755254523602050175017001600151514351360129513.84起重特性表50m 臂起重量幅度42324036343828302422264446485016182029152175170516101450kgm 6000541047654245382034703170269025002325204019151805152514.5345m 臂42起重量幅度175019053330324036343828201830242226164544m kg6000567049954455401036453065283026302450229021502020180015.1839m 臂起重量幅度2622243830343639181620283226652120kgm 21802325248528703105337536904065451550605745600015.37第一节架固定方式示意图3.3.3混凝土基础承载图混凝土基础承载简图用户和安装单位在安装固定式或附着式塔吊前，应对安装的混凝土基础的强度和施工方法预先计算和确定。

塔机固定在基础上，起升高度达到40米，而未采用附着装置时，对基础产生的载荷值最大，具体数值见上表。

3.3.4预埋螺栓固定基础节的砼座，打混凝土基础，制作预埋螺栓、压板等。

112下图为b =5500m m ,h =1200m m 的基础配筋参数,其余两种方案用户可参考此图确定配筋参数.技术要求：1．砼标号：C35，砼比重：2300Kg/m 3。

2、预埋螺栓固定基础节的砼座，打混凝土基础，制作预埋螺栓、压板等。

塔吊安全技术交底(完整版)一、高处作业安全操作规程（一）、人员要求1. 塔吊操作人员必须经过专业培训，取得特种作业操作证，并在有效期内持证上岗。

2. 操作人员应具备良好的身体条件，无恐高症、高血压、心脏病等不适宜从事高处作业的疾病。

3. 操作人员应掌握塔吊的基本结构、性能、操作方法和安全操作规程。

4. 操作人员应具备较强的安全意识，严格遵守高处作业的各项规定。

（二）、作业环境要求1. 塔吊作业现场应保持干净、整洁，避免因环境因素导致的滑倒、摔伤等事故。

2. 塔吊作业区域应设置明显的安全警示标志，提醒其他人员注意安全。

3. 塔吊作业现场应具备良好的照明条件，确保操作人员视线清晰。

4. 塔吊作业现场应保持通风良好，避免因有害气体、粉尘等影响操作人员健康。

5. 塔吊作业现场应设置安全通道，确保在紧急情况下，操作人员可以迅速撤离。

二、高处作业安全管理（一）、对作业项目进行危险评估，找出危险源和事故可能发生的原点1. 对塔吊作业项目进行全面分析，识别可能存在的危险源，如高处坠落、物体打击、触电等。

2. 针对危险源，制定相应的预防措施，降低事故发生的概率。

（二）、制定高处作业安全技术措施，进行技术交底1. 根据危险评估结果，制定塔吊安全技术措施，包括操作规程、应急预案等。

2. 对操作人员进行安全技术交底，确保其了解并掌握相关安全操作要求。

（三）、高处作业容易发生事故的几个重点1. 塔吊安装、拆卸过程中的安全风险。

2. 塔吊运行过程中，因操作不当导致的碰撞、倾覆等事故。

3. 高处作业人员因未采取防护措施，导致的坠落事故。

（四）、高处作业防护重点1. 加强对塔吊操作人员的安全培训，提高安全意识。

2. 对塔吊设备进行检查、维护，确保设备安全可靠。

3. 严格执行高处作业安全操作规程，落实安全防护措施。

（三）、作业要求1. 塔吊作业前准备a. 检查塔吊的合格证、使用说明书等相关资料是否齐全。

b. 检查塔吊的各部件是否完好，包括钢丝绳、吊钩、限位器、刹车系统等，确保无损坏。

塔吊基础技术交底(总12页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--1414#技术交底记录编号：JSJD-008工程名称：江北•天和苑二期一标段工程工程部位塔吊交底日期施工单位中国建筑第五工程局分项工程名称塔吊交底提要塔吊基础交底内容：二、塔吊基础设计为能够满足基坑开挖后主体结构施工材料垂直运输的需要，根据现场总平面布置、各楼栋结构形式、工期要求等综合考虑，本工程共需要共布置14台塔吊。

根据地质勘察报告结合现场情况，通过综合考虑采用四桩基础，桩为PHC管桩，桩混凝土等级C80，管桩直径500mm。

QTZ5610、QTZ5010塔吊基础均采用C35砼浇筑，基础尺寸为**，内配双排双向Φ20@200钢筋及构造钢筋。

详见附图《塔吊基础图》。

5#、6#、8#、9#塔吊，由于位于地下汽车库内，利用塔吊基础做地下车库底板用，基础尺寸为5m*5m*，面标高同地下车库底板面标高。

配筋面筋采用车库底板面筋，底筋采用双向Φ20@200钢筋。

对穿过塔吊基础的底板和基础梁的钢筋，采用按图预留钢筋的方式，钢筋预留长度分别为500mm长和1500mm长，错开50%。

同时，为了有效防止地下水的渗漏，位于地下车库的塔吊基础底部需做防水涂膜两遍，另外，在塔吊基础四周设300宽，3厚止水钢板，塔吊混凝土基础标号同地下车库底板，为P6C35。

塔吊基础的详细做法见附图《塔吊基础详图》。

各塔吊基础承载力设计详见附件《塔吊基础计算书》三、施工工艺施工顺序测量放线→塔吊基础承台土方开挖→垫层浇筑→砖胎膜砌筑→侧壁回填→桩灌芯→基础钢筋绑扎、预埋支腿、浇砼→养护→塔机安装施工工艺测量放线根据附图塔吊基础设计图定位尺寸用全站仪测放塔吊基础承台边线，，并经复核合格后，进入下道工序。

塔吊基础承台容许偏差必须符合规范和设计图纸要求。

塔吊基础承台土方开挖根据塔吊基础设计图计算开挖标高与放坡坡度，放出承台开挖边线，（承台底边线以砖胎模外边线加大100mm为标准）开挖至距基底200mm时，改用人工挖土，采用边挖边清的施工方法，尽量减少基底暴露在技术交底记录工程名称：江北•天和苑二期一标段工编号：JSJD-008程工程部位塔吊交底日期施工单位中国建筑第五工程局分项工程名称塔吊交底提要塔吊基础交底内容：空气中的时间。

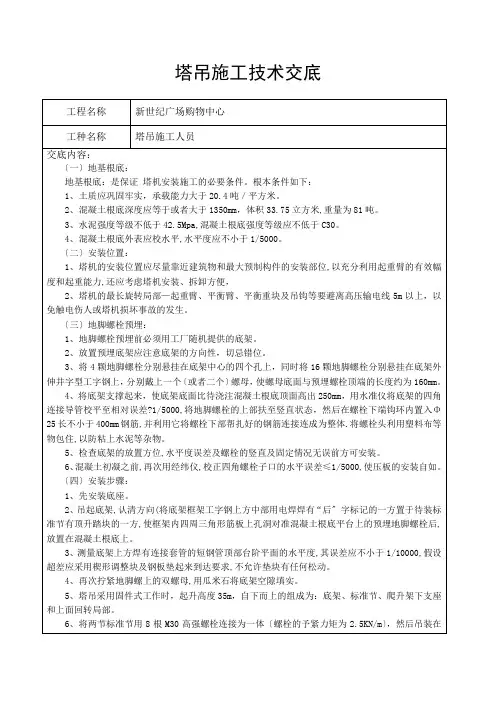

塔吊基础施工技术交底1、主要参数：塔吊型号见塔吊租赁公司提供的平面示意图；承台高1.4m，承台长5.5m，承台宽 5.5m，混凝土强度等级C35；基础底长向配筋为Φ25@180mm，钢筋级别:HRB400；基础底短向配筋为Φ25@180mm，钢筋级别:HRB400；基础顶长向配筋为Φ25@180mm，钢筋级别:HRB400；基础顶短向配筋为Φ25@180mm，钢筋级别:HRB400；竖向连接筋为双向φ16@500mm；2、主要机具铁锹、挖土机、钢筋弯曲机、钢筋切断机等3、操作工艺工艺流程：测量放线→土方开挖→边坡支护→测量员验收→垫层施工→测量放线→测量员验收→下铁钢筋绑扎→塔吊预埋件安装、调平、对中、固定→上铁钢筋绑扎→拉筋绑扎→塔吊预埋件最终固定验收→混凝土浇筑→养护→塔吊安装（1）测量放线塔吊基础施工前，根据基础定位图纸，将塔吊基础中心线、塔吊基础边线、土方开挖于基底朝下-1.5米土层上，经测量员验收后，开始进行土方开挖，在开挖的过程中，施工员要经常检查，发现土质问题及时向项目部报告，并经处理后，方可进行下道工序，基坑挖完毕后必须上报测量员验收合格后方可进行垫层施工，垫层施工完毕后，需要将塔吊的中心线、塔吊基础线和控制线预先放在垫层上，并上报项目部验收合格后方可进行钢筋绑扎。

（2）土方开挖本工程塔吊基础开挖需要在土方施工到基底标高时，开始局部开挖塔吊基础处土方，开挖时先用机械开挖，每边留出2m工作面，然后在基底放出塔吊定位轴线及边线，校验准确后，再用机械进一步开挖，并进行人工清槽，开挖过程中注意基坑的防护，防护高度1.5m。

（3）钢筋混凝土塔吊基础下做100mm厚混凝土垫层，混凝土强度C20，待垫层强度达到设计强度的75%以后开始绑扎基础下铁钢筋，吊装预埋节，上铁进行钢筋绑扎，拉结筋绑扎，然后使用C35混凝土一次浇注完成,待砼强度达到设计强度的90%（强度由试验室试压同条件养护的试块或现场回弹后通知）以后方可进行塔吊的安装。

塔吊基础施工方案02塔吊基础方案(总11页)-本页仅作为预览文档封面，使用时请删除本页-塔吊基础施工方案 02塔吊基础方案**小学**校区工程塔吊基础专项施工方案编制：审核：审批：日期：中天建设集团有限公司**小学**校区项目部目录一、编制依据3二、工程概况3三、塔吊选择4四、塔吊基础设计41、基础竖向位置42、塔吊定位53、基础做法74、塔吊基础施工图7五、塔吊穿地下室处理措施91、地下室顶板处理措施92、塔吊处钢筋处理办法93、塔吊处模板施工方法104、塔吊处楼板混凝土施工方法11六、质量保证措施11七、安全文明控制措施12八、塔吊运行安全保障措施12九、塔吊施工应急措施131、事故类型和危害程度分析132、应急处置基本原则143、组织机构及职责144、预防与预警155、应急处置166、应急物资与装备保障21十、塔吊桩基础的设计与计算22十一、桩竖向极限承载力验算25一、编制依据1、本工程施工组织设计；2、**小学**校区工程岩土工程地质勘察报告；3、本工程设计图纸；4、《塔式起重机设计规范》GB/T13752-1192；5、《地基基础设计规范》GB50007-2011；6、《塔式起重机混凝土基础工程技术规程》JGJ/T187-2009；7、《混凝土结构荷载规范》GB50009-2012；8、塔吊基础施工图；二、工程概况该项目为**小学**校区工程，位于南宁市**大道98号，该工程包括教学及教学辅助用房、行政办公用房、生活服务用房及200㎡地下室，总建筑面积为：平方米，地下室建筑面积约为200平方米。

建筑高度为：米。

根据现场实际施工需要以及现场施工工序的穿插安排工作，为了保证塔吊基础与土方清理、基础混凝土浇筑的同步协调，特编制本方案用于指导现场塔吊基础的施工工作。

根据本工程的特点，本工程现场将配置1台塔吊进行配套施工，用于地下室结构工程及主体工程的使用，塔吊基础顶标高。

三、塔吊选择本工程需要最高吊装高度为约为35m，本次塔吊安装主要以满足地下室结构及地上塔楼施工的要求，除了吊装土建工程材料外、还需对各种临时及永久的机电设备的吊装需要，根据本工程实际情况，采用湖南长沙中联生产的TC5610-6塔机，安装臂长56米，安装高度米。

塔吊基础施工工艺流程及技术措施完整一、塔吊基础施工工艺流程1.方案设计2.场地平整在施工前，需要对塔吊基础的施工场地进行平整处理。

避免场地不平整和有杂物的情况，确保施工安全和基础质量。

3.地基开挖按照设计要求，进行地基开挖。

根据基础类型的不同，开挖适当的深度和宽度。

同时，根据土层情况，对地基进行处理，确保地基的稳定性和承载力。

4.沉降观测在地基开挖之后，需要进行沉降观测。

通过测量和监测地基的沉降情况，及时采取补救措施，确保地基的稳定性和承载力。

5.基础浇筑地基开挖完成后，进行基础浇筑。

首先，要进行基础底板的浇筑，然后进行基础墙体的浇筑。

在浇筑过程中，需要注意控制混凝土的质量和浇筑的工艺，确保基础的强度和稳定性。

6.基础养护基础浇筑完成后，需要进行基础的养护。

根据混凝土的养护要求，进行适当的保湿和保温，确保混凝土的强度和耐久性。

7.考核验收基础养护完成后，进行基础的考核验收。

验收主要包括基础的形状、尺寸和强度等方面的检查，确保基础符合设计要求和施工标准。

二、塔吊基础施工技术措施1.合理设计在进行塔吊基础施工前，需要进行合理的设计。

设计人员要根据工程要求和土层情况，确定合适的基础形式和尺寸。

同时，要进行合理的配筋设计，确保基础的强度和稳定性。

2.场地平整在进行塔吊基础施工前，需要对施工场地进行平整处理。

场地要求平整、无杂物，确保施工安全和基础质量。

3.地基处理在地基开挖前，需要对地基进行处理。

根据土层情况，可以采取加固处理，提高地基的稳定性和承载力。

4.施工质量控制在塔吊基础的施工过程中，需要对质量进行全程控制。

特别是对于混凝土的材料和浇筑工艺，要进行严格的质量控制，确保基础的强度和稳定性。

5.养护措施在基础浇筑完成后，需要进行养护措施。

养护主要包括适当的保湿和保温，确保混凝土的强度和耐久性。

同时，要避免在养护期间进行大型施工，避免对基础的损害。

6.安全防护在进行塔吊基础施工时，要做好安全防护工作。

交底内容：一、施工塔吊基本参数：本工程2号楼、10号楼采用“长沙中联TC6013-6”型号的塔吊。

2号楼长沙中联TC6013-6型号的塔吊位置设置在地下室底板部位（26轴～27轴/J轴）。

塔吊安装独立高度46m，安装总高度121.6 m，初次安装高度34.8m，独立高度时塔机自重571kN；最大起重荷载6t，起重工作幅度 2.5～60m，额定起重力矩800 kN·m；塔机标准节尺寸 1.8×1.8×2.8m，塔身主弦杆截面宽度130mm。

10号楼长沙中联TC6013-6型号的塔吊位置设置在地下室底板部位（19轴/E～D轴）。

塔吊安装独立高度46 m，安装总高度132.8m，初次安装高度46m，独立高度时塔机自重580kN；最大起重荷载6t，起重工作幅度 2.5～55m，额定起重力矩800kN·m；塔机标准节尺寸 1.8×1.8×2.8m，塔身主弦杆截面宽度130mm。

二、塔吊平面布置设计本工程拟在二标段施工中采用(QTZ80)TC6013-6塔式起重机两台，分别附着于2号楼及10号楼，分别编号5#塔机及6#塔机。

5#号塔机设于轴线位置26轴～27轴/J轴，最大工作有效旋转半径60m,盖1号楼、2号楼两个个单体建筑，最大起重量为6吨；6#塔机设于轴线位置19轴/E～D轴，最大工作有效旋转半径54m,盖9号楼、10号楼两个个单体建筑，最大起重量为6吨，完全满足工程施工的要求。

塔吊基础采用预埋地脚螺栓固定式基础；塔吊基础为天然地基基础，基底标高-19.5m；5#塔机基础砼北边距2号楼主楼建筑最近基础外侧0.95m；6#塔机基础砼东南边距10号楼主楼建筑最近基础外侧0.7m，具体位置见塔吊平面布置图。

三、塔吊基础及混凝土结构设计根据说明书所提供的塔吊设计的地耐力要求,通过对工作状态及非工作状态下塔吊的基础的安全计算（采用V9.7.5.0版品茗计算软件）,其基础规格和配筋，能满足防倾覆要求和地基基础承载力要求。

技术交底书工程名称技术交底塔吊基础施工交底内容：一、塔吊位置及基础设计要求1、塔吊位置根据施工现场周边的实际情况及施工图纸，在9#楼东侧、15#楼西侧、16#东侧各布置一台塔吊。

9#楼塔吊塔机中心距h23轴4400mm，距hA轴6790mm；15#楼塔吊塔机中心距p1轴4350mm，距pA轴7300mm；16#楼塔吊塔机中心距q21轴4600mm，距qA轴7000mm。

2、塔吊基础设计根据本工程实际情况，采用矩形板式天然基础进行设计，基础尺寸为6.0×6.0×1.3m，混凝土强度等级C35。

基础配筋为双层双向Ф22@200，拉筋为Ф14@400*400。

原预埋的基础标准节超过新浇基础顶面的部分，采用氧乙炔火焰割除至新浇基础顶面以下200mm，不得影响预埋件的安装。

二、塔吊基础施工方法工艺流程：工作面清理→定位放线→抄水平→原预埋基础标准节修整→模板制安→植筋拉结→钢筋制安→地脚螺栓组件预埋件安装→防雷接地安装→复核加固→混凝土浇筑→基础养护。

1、工作面清理采用0.75kw潜水泵配合φ50软胶管进行塔吊基础周边积水抽排，保证基础场地干燥。

将原结构表面的淤泥等垃圾清理干净，为后续施工准备好工作面。

2、定位放线根据塔吊平面布置图的设计位置进行定位放线，按照6.0*6.0*1.3m的尺寸进行基础边线的测设，保证新浇筑基础平面位置准确。

3、抄水平根据场区标高控制点引测基础标高，做好标记。

4、原预埋基础标准节修整根据新浇基础顶面标高往下200mm在预埋基础标准节上弹出控制线，采用氧乙炔火焰割除控制线以上的部件，确保不影响地脚螺栓组件预埋件安装施工。

5、模板制安（1）9#楼、15#楼塔吊新浇筑基础采用木模板施工采用15厚双面覆膜木胶合板、40*90木方、Φ48*3.0钢管支模施工。

木方间距@200，采用三道双钢管背楞加固，竖向间距@400，距基础底200、顶300mm各一道，中部布置一道。

引言:塔吊是一种重型起重机械，广泛应用于建筑施工和工业领域。

它具有高度、起重力大的特点，可以有效地完成大量的起重作业。

本文将提供塔吊的全套资料，包括塔吊的构造和工作原理、安全操作规程、维护保养指南以及最新的技术发展等方面的内容。

概述:塔吊是由铁塔、起重臂、起重钩、液压机构、驱动机构等组成的机械设备。

它通过液压或电动机驱动，能够在一定范围内完成多种起重作业任务。

塔吊具有结构牢固、操作灵活、起重能力强等优点，被广泛应用于高层建筑、桥梁和船舶制造等领域。

正文内容:1.塔吊的构造和工作原理1.1.塔吊的基本构造1.2.铁塔和起重臂的功能和特点1.3.液压机构和驱动机构的工作原理1.4.起重钩和配重系统的设计和运作原理1.5.安装和拆卸塔吊的步骤和要点2.塔吊的安全操作规程2.1.操作人员的资质要求与技术培训2.2.塔吊的安全操作规定和注意事项2.3.现场作业环境的评估和预防措施2.4.塔吊的载荷限制和操作限制2.5.紧急情况下的应急处理和安全疏散程序3.塔吊的维护保养指南3.1.定期巡检和保养的重要性3.2.零部件的检查、更换和润滑3.3.塔吊的电气系统维护和检修3.4.钢丝绳和液压系统的维护管理3.5.遇到故障时的排除方法和维修程序4.塔吊的技术发展与创新4.1.智能化控制系统的应用和优势4.2.新型材料在塔吊中的应用4.3.网络监控和数据分析技术的发展4.4.安全防护装置的改进与创新4.5.环保节能技术在塔吊中的应用5.塔吊行业的发展趋势与前景5.1.建筑工程市场的发展前景5.2.塔吊智能化技术的应用前景5.3.塔吊安全控制与监测技术的发展趋势5.4.绿色环保和节能减排的需求与发展5.5.塔吊行业的未来挑战与发展方向总结:本文提供了关于塔吊的全套资料，包括其构造和工作原理、安全操作规程、维护保养指南以及最新的技术发展与应用前景。

通过本文，读者可以了解塔吊的基本原理和结构，掌握塔吊的安全操作规程和维护保养方法，了解塔吊行业的最新技术发展趋势，为工作提供参考和指导。

塔吊基础完整技术资料塔吊是一种常见的建筑施工机械，广泛应用于高层建筑、桥梁、码头等工程项目中。

作为一种重型机械设备，塔吊的稳定性和安全性是至关重要的。

而塔吊的基础是确保其稳定性和安全性的关键因素之一。

本文将介绍塔吊基础的完整技术资料，包括基础类型、设计原则、施工要点等。

一、基础类型塔吊基础主要分为浅基础和深基础两种类型。

浅基础适用于土质较好、承载力较高的地区，常见的浅基础形式有平板基础、条形基础和钢板桩基础。

深基础适用于土质较差、承载力较低的地区，常见的深基础形式有钢筋混凝土桩基础、钢管桩基础和复合桩基础等。

二、设计原则塔吊基础的设计应遵循以下原则：1. 承载力：基础的设计要保证塔吊能够承受其自重和额定荷载，确保其稳定运行。

2. 稳定性：基础的设计要保证塔吊在各种工况下都具有足够的稳定性，防止倾覆和滑移等事故发生。

3. 耐久性：基础的设计要考虑长期使用的情况，选择耐久性好的材料和施工工艺，以延长基础的使用寿命。

4. 经济性：基础的设计要尽量减少材料和人工成本，提高工程的经济效益。

三、施工要点塔吊基础的施工要点包括以下几个方面：1. 土质勘察：在设计和施工前，必须进行土质勘察，了解地下土质的性质和承载力，以确定合适的基础类型和尺寸。

2. 基础开挖：根据设计要求，进行基础的开挖工作。

开挖深度应根据土质和基础类型确定，同时要保证基础底部平整。

3. 基础施工：根据设计图纸和施工方案，进行基础的浇筑和加固工作。

浇筑时应注意控制混凝土的质量和施工工艺，确保基础的强度和耐久性。

4. 基础验收：在基础施工完成后，应进行验收工作，包括基础的尺寸、强度、平整度等方面的检查，以确保基础符合设计要求。

四、常见问题及解决方法在塔吊基础施工中，常见的问题包括基础开挖不准确、基础强度不达标、基础底部不平整等。

针对这些问题，可以采取以下解决方法：1. 基础开挖不准确：在开挖前，应进行仔细的测量和标注，确保开挖的位置和尺寸准确无误。
