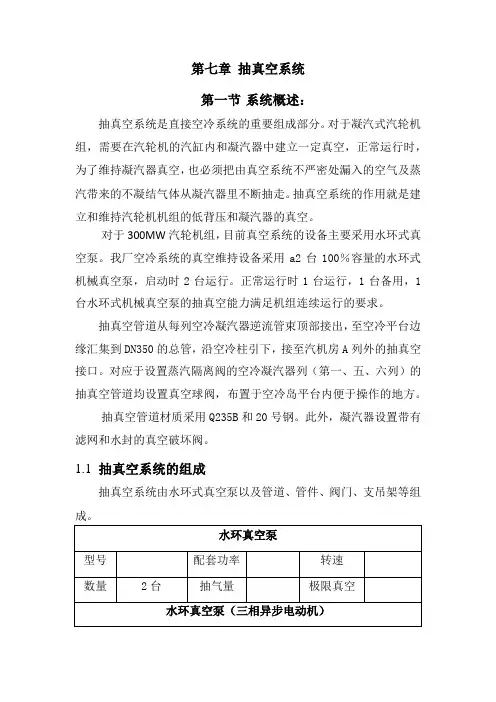

第七章抽真空系统第一节系统概述：抽真空系统是直接空冷系统的重要组成部分。
对于凝汽式汽轮机组，需要在汽轮机的汽缸内和凝汽器中建立一定真空，正常运行时，为了维持凝汽器真空，也必须把由真空系统不严密处漏入的空气及蒸汽带来的不凝结气体从凝汽器里不断抽走。
抽真空系统的作用就是建立和维持汽轮机机组的低背压和凝汽器的真空。
对于300MW汽轮机组，目前真空系统的设备主要采用水环式真空泵。
我厂空冷系统的真空维持设备采用a2台100％容量的水环式机械真空泵，启动时2台运行。
正常运行时1台运行，1台备用，1台水环式机械真空泵的抽真空能力满足机组连续运行的要求。
抽真空管道从每列空冷凝汽器逆流管束顶部接出，至空冷平台边缘汇集到DN350的总管，沿空冷柱引下，接至汽机房A列外的抽真空接口。
对应于设置蒸汽隔离阀的空冷凝汽器列（第一、五、六列）的抽真空管道均设置真空球阀，布置于空冷岛平台内便于操作的地方。
抽真空管道材质采用Q235B和20号钢。
此外，凝汽器设置带有滤网和水封的真空破坏阀。
1.1 抽真空系统的组成抽真空系统由水环式真空泵以及管道、管件、阀门、支吊架等组成。
1.2 水环式真空泵1.2.1 水环式真空泵结构水环式真空泵主要部件是叶轮和壳体，叶轮是由叶片和轮毂构成，叶片有径向平板式，也有向前（向叶轮旋转方向）弯式。
壳体内部形成一个圆柱体空间，叶轮偏心地装在这个空间内，同时在壳体的适当位置上开设吸气口和排气口。
吸气口和排气口开设在叶轮侧面壳体的气体分配器上，形成吸气和排气的轴向通道。
壳体不仅为叶轮提供工作空间，更重要的作用是直接影响泵内工作介质（水）的运动，从而影响泵内能量的转换过程。
水环式真空泵泵工作之前，需要向泵内注入一定量的水，此部分水起着传递能量和密封作用。
当叶轮在电动机驱动下转动时，水在叶片推动下获得圆周速度，由于离心力的作用，水向外运动，即水有离开叶轮轮毂流向壳体内表面的趋势，从而就在贴近壳体内表面处形成一个运动着的水环。
