ZY45型压缩氧自救器使用方法(修订版)

ZY—45型隔绝式压缩氧自救器型隔绝式压缩氧自救器用途:ZY—45型压缩氧自救器是一种隔绝式再生式闭路呼吸保护装置，主要用于煤矿井下发生爆炸、火灾、突出、冒顶堵人等各种事故时，现场人员配带用逃生互救，也可用于救护队抢救伤员时给他们配拥及于救护队员做备用呼吸器使用。

二、主要技术参数：1、使用时间：做工量54.8W时45min2、氧气瓶充填压力：20MPa3、氧气瓶储氧：≥80L4、.供气方式:20-3MPa定量供气≥1.2L/min20-5MPa 手动供气 >60L/min 安全阀开启压力：≤1MPa6、自动排气压力： 150p a-300Pa7、CO2吸收剂：≥43 0g8、气囊容积： >4L9、产品质量（包括CO2吸收剂剂氧气） 2.3Kg10、外形尺寸： 17 0*95*210三、结构ZY—45(原ZY45Y)型压缩氧自救器主要有鼻夹、口具、气囊、清净罐、清净罐底盖、排气阀、供氧接头、氧气瓶、减压器、安全阀、手动供气阀、开关主体、气瓶开关把手、压力表、安全瓶、呼吸阀组成。

四、工作原理1、供气原理：转动开关把手，打瓶阀，氧气瓶中的高压氧气就通过开关流入减压器和供气阀，这时减压器将以>1.2L/min的流量向气囊供气，如果定量供养不能满足人体需要时，可短时间按动手动补给板，以>60L/min的流量向气囊供气。

2、呼吸原理：使用时，人体咬住口具，加上鼻夹，人体就和自救器组成“人—机”呼吸系统。

呼吸时，气流通过呼吸阀经气囊进入清净罐，其中的CO2与清净罐中的CO2吸收剂发生化学反应，而被吸收。

余下的O2进入外气囊。

吸气时，通过吸气阀进入人体就完成了整个呼吸循环过程。

在整个佩用过程手，人的鼻孔被鼻夹夹住，通过“人口——口具”的呼吸连接，完全用嘴进行呼吸。

“人——机”呼吸系统与外界完全隔绝，有效的防止了甲烷瓦斯等有害气体进入人体。

五、使用方法：1、将自救器从佩戴时的腰部侧面移到人体正前面。

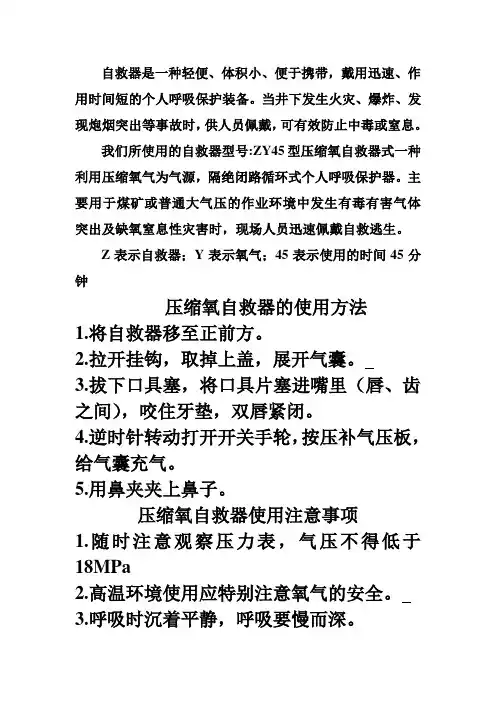

自救器是一种轻便、体积小、便于携带，戴用迅速、作用时间短的个人呼吸保护装备。

当井下发生火灾、爆炸、发现炮烟突出等事故时，供人员佩戴，可有效防止中毒或窒息。

我们所使用的自救器型号:ZY45型压缩氧自救器式一种利用压缩氧气为气源，隔绝闭路循环式个人呼吸保护器。

主要用于煤矿或普通大气压的作业环境中发生有毒有害气体突出及缺氧窒息性灾害时，现场人员迅速佩戴自救逃生。

Z表示自救器；Y表示氧气；45表示使用的时间45分钟压缩氧自救器的使用方法1.将自救器移至正前方。

2.拉开挂钩，取掉上盖，展开气囊。

3.拔下口具塞，将口具片塞进嘴里（唇、齿之间），咬住牙垫，双唇紧闭。

4.逆时针转动打开开关手轮，按压补气压板，给气囊充气。

5.用鼻夹夹上鼻子。

压缩氧自救器使用注意事项1.随时注意观察压力表，气压不得低于18MPa2.高温环境使用应特别注意氧气的安全。

3.呼吸时沉着平静，呼吸要慢而深。

4.使用后清净罐温度略有上升属正常现象。

5.注意保护气囊，防止氧气损失。

6.未到达安全地点，不要摘下自救器。

7.平时要避免磕碰及座压，不要无故开启。

案例11980年某矿皮带着火，31人遇险，其中30人带有自救器，事故发生后：25人佩用脱险3人不会用中毒死亡1人使用不正确中毒死亡1人没有带自救器中毒死亡1人使用自救器原地待救（3.5小时后被救脱险）案例21986年某矿二水平皮带火灾例中，火风压造成风流逆转，井下额9名人员受到袭击。

9人都带有自救器，但没有一个人佩用，只是乱找退路，结果9人中毒(其中死亡4人)。

9人中有矿领导、工程技术人员和通风区长。

可见，加强各级人员自救教育之重要!。

ZYX45隔绝式压缩氧气自救器使用说明
（图一）将佩戴的自救器移至身体的正前面 (图二)拉开自救器自救器封口带并取下上盖
(图三)展开气囊，注意气囊不能扭折。

(图四)把口具放入口中，口具片应放在唇和下齿之
间，牙齿紧紧咬住牙垫，紧闭嘴唇，使之具有可靠的气
密性。

(图五)逆时针转动氧气开关手轮， （图六)把鼻夹弹簧扳开，将鼻垫准确的夹 打开氧气瓶开关（必须完全打开）， 住鼻孔，用嘴呼吸。

使用时如果看见气囊 用手指按动补气压板，使气囊迅速 在呼完气后仍不太鼓或吸气有憋气感时，
鼓起。

应及时用手指按动补气压板向气囊补气，直到气囊鼓
起；也可用力吸气，气囊吸瘪后，补气压板压迫补气杆，也会自
动补气。

(图七)撤离灾区。

一、用途ZY45型压缩氧自救器是一种隔绝闭路循环式呼吸器。

主要用于煤矿或环境空气发生有毒有害气体污染及缺氧窒息性灾害时，现场人员迅速佩戴，保护人正常呼吸逃离灾区，本自救器主要用于下述场合：1. 可供煤矿井下作业人员在发生瓦斯突出、火灾、爆炸等灾害性事故时，以及救护人员在呼吸器发生故障时迅速撤离灾区使用。

如井下人员迂到巷道大面积冒顶，被堵人员可佩带该自救器等待营救。

2. 可装备在现代化高层建筑中，当发生灾害性火灾时，供遇险人员佩戴逃生和待救时使用。

3. 可供石油开采作业时，天然气及其它毒性气体大量突出时使用。

4. 可供化工部门在对设备进行维护或有毒有害气体逸出时使用。

5. 也可供其它部门在有毒有害气体或缺氧环境中使用。

二、特点1. 采用了循环呼吸方式，人呼出的气体通过CO2吸收剂（氢氧化钙），把CO2吸收，而余下的氧气和减压器输出的氧气进入气囊通过口具吸入人体。

与往复呼吸方式（指呼吸气流皆通过吸收剂）相比，其优点是阻力小、无粉尘吸入、不呛人、吸气温度低、舒适。

- 1 -2. 具有三种供氧方式，定量供氧，自动补氧和手动补氧。

大大提高了呼吸保护的安全可靠性。

3. 采用了先进的减压原理，体积小，重量轻，工作稳定可靠。

4. 充氧气、装氢氧化钙方便，维护修理简单。

可重复使用，成本低廉。

三、结构及原理1. 自救器的结构如图所示山西虹安科技有限公司- 2 -1.挂钩2.下壳3.支架子4.氧气瓶5.减压器6.手轮7.安全帽8.开关9.上盖10.补气压板11.压力表12.排气阀13.气囊14.呼气管15.呼吸阀16.口具17.鼻夹18.压帽19.底盖自救器主要由高压系统，呼吸系统及CO2过滤系统组成：高压系统包括氧气瓶、氧气瓶开关、减压器、自动手动补给阀和压力表等。

呼吸系统由口具、鼻夹、呼吸软管、气囊、排气阀及呼吸阀等组成。

清净罐内装入定量的，符合MT454—1995标准的CO2吸收剂形成CO2过滤系统。

平时所有系统装置都装在上盖与下壳之中，使用者能通过上盖上的观察窗清楚地看到压力表的压力指示值。

ZY45型压缩氧自救器使用方法培训方案ZY45型压缩氧自救器使用方法培训方案济宁永煤工矿机械有限公司培训办公室目录1 概述2 用途3 型号及含义4 主要技术参数5 结构6 工作原理7 安全操作规程8 使用方法9 注意事项ZY45型压缩氧自救器使用方法培训方案1、概述1 产品特点本产品是以压缩氧作为气源隔绝再生式自救，人体呼吸系统与外界隔绝，可以防止外界各种有毒有害气体进入人体，能满足遇险人员逃生时使用。

具有两种供氧方式，顶梁供氧和手动补氧。

使性能更加可靠、稳定。

具有体积小、重量轻、携带方便等特点。

2、用途ZY45型压缩氧自救器是一种隔绝式再生式闭路呼吸保护装置，主要用于煤矿或在普听大气压的作业环境中发生有毒有害气体突出及缺氧窒息性灾害时，现场人员迅速佩用自救逃生。

3、型号及含义Z————自救器Y————氧气45————使用时间45分钟4、主要技术参数1、使用时间： 45分钟2、氧气瓶充填压力： 20MPa3、氧气瓶储氧量：≥80L4、供养方式：定量供氧≥1.2L/min手动供氧≥60L/min5 安全阀开启压力：≤1MPa6 自动排气压力： 150Pa——300Pa7 CO2吸收剂质量：≥430g8、气囊容积：＞4L9、产品质量：（包括CO2吸收剂）2.3Kg10、外形尺寸：170×80×225mm五、使用范围1、可供煤矿井下作业人员在发生瓦斯、火灾、爆炸等灾害事故时使用。

2、在救护人员呼吸器发生故障时，佩戴迅速撤离灾区使用。

3、可供化工部门，石油开采部门，以及其他部门在有毒有害气体或缺氧环境中使用。

五、结构主要有：1、鼻夹2、口具3、气囊4、清净罐5、清净罐底盖6、排气阀7、氧气瓶8、减压器9、安全阀10、手动供气阀 11、开关把手、 12、压力表六、工作原理使用者拔掉上壳，打开氧气瓶开关，这时氧气瓶的高压氧气，通过减压器及定量孔以≥1.2Lmin的流量进入气囊中，吸气时气囊中的气体经过净化器过滤二氧化碳后，在经呼吸软管、口具。

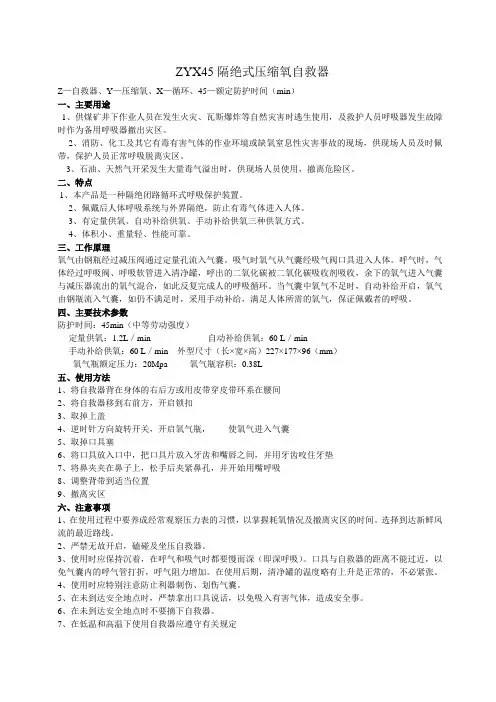

ZYX45隔绝式压缩氧自救器Z—自救器、Y—压缩氧、X—循环、45—额定防护时间（min）一、主要用途1、供煤矿井下作业人员在发生火灾、瓦斯爆炸等自然灾害时逃生使用，及救护人员呼吸器发生故障时作为备用呼吸器撤出灾区。

2、消防、化工及其它有毒有害气体的作业环境或缺氧窒息性灾害事故的现场，供现场人员及时佩带，保护人员正常呼吸脱离灾区。

3、石油、天然气开采发生大量毒气溢出时，供现场人员使用，撤离危险区。

二、特点1、本产品是一种隔绝闭路循环式呼吸保护装置。

2、佩戴后人体呼吸系统与外界隔绝，防止有毒气体进入人体。

3、有定量供氧、自动补给供氧、手动补给供氧三种供氧方式。

4、体积小、重量轻、性能可靠。

三、工作原理氧气由钢瓶经过减压阀通过定量孔流入气囊。

吸气时氧气从气囊经吸气阀口具进入人体。

呼气时，气体经过呼吸阀、呼吸软管进入清净罐，呼出的二氧化碳被二氧化碳吸收剂吸收，余下的氧气进入气囊与减压器流出的氧气混合，如此反复完成人的呼吸循环。

当气囊中氧气不足时，自动补给开启，氧气由钢瓶流入气囊，如仍不满足时，采用手动补给，满足人体所需的氧气，保证佩戴者的呼吸。

四、主要技术参数防护时间：45min（中等劳动强度）定量供氧：1.2L／min 自动补给供氧：60 L／min手动补给供氧：60 L／min 外型尺寸（长×宽×高）227×177×96（mm）氧气瓶额定压力：20Mpa 氧气瓶容积：0.38L五、使用方法1、将自救器背在身体的右后方或用皮带穿皮带环系在腰间2、将自救器移到右前方，开启锁扣3、取掉上盖4、逆时针方向旋转开关，开启氧气瓶，使氧气进入气囊5、取掉口具塞6、将口具放入口中，把口具片放入牙齿和嘴唇之间，并用牙齿咬住牙垫7、将鼻夹夹在鼻子上，松手后夹紧鼻孔，并开始用嘴呼吸8、调整背带到适当位置9、撤离灾区六、注意事项1、在使用过程中要养成经常观察压力表的习惯，以掌握耗氧情况及撤离灾区的时间。

Zy45隔绝式压缩氧自救器使用方法
z－自救器y－氧气45－使用45分钟
一．使用的方法
（1）、将自救器从佩带时的腰部移到身体的正前面。

（2）、用手解开上、下外壳了两边的挂钩，将上壳提起，使它与
下壳脱离。

完成自救器的启封。

（3）、将放在嘴唇与牙齿之间，牙齿紧紧咬住口具牙垫，使人体
口腔与口具之间的气密。

（4）、打开氧气瓶，按动补气压板，气囊鼓起后，停止手动补气，迅速掰开弹簧，用鼻夹夹住鼻子的两侧，用嘴通过口具呼吸。

（5）、如定量供气不足时，可以按动补气压板，气囊鼓起后，停
止手动补气，不能长时间按压手动补气。

（30秒钟完成）
二．考核方法和内容
（10）
1）会正确使用和佩带自救器，不会佩带该项无分。

2）对各部件名称应知应会，操作程序错或颠到；每人次扣1分。

颠到程序扣2分，少做程序扣2分。

3）在30秒钟内完成，程序完成计10分，超时扣3分。

三．考核组
曾尚明林云川杨芝勇陈振涛
使用方法
⑴、将自救器背在肩上或挂在皮带上
⑵、打开上外壳。

⑶、拉出并整理好气囊。

⑷、将口具放入口中，口具片放在唇齿之间，牙齿咬住牙垫，紧闭嘴唇。

⑸、反时针打开氧气瓶开关。

⑹、用拇指按动补气压板，至氧气冲满气囊。

⑺、气囊鼓起时，马上用鼻夹将鼻子夹住。

⑻、调整呼吸频率，迅速撤离灾区。

ZY X45隔绝式压缩氧气自救器使用方法
、使用方法
1、将自救器移到前面。

2、扳开挂钩取下上盖，展开气囊。

3、取下口具塞，把口具放入唇齿之间，咬住牙垫紧闭嘴唇。

4、打开气瓶开关，然后按动补气压板。

气囊迅速鼓起。

5、将鼻夹弹簧拉开，用鼻夹垫夹住鼻子，用口呼吸，迅速撤离灾区。

二、使用注意事项
1、使用时保持沉着，在呼气和吸气时都要慢而深（即深呼吸）。

在后期，吸气温度略有上升属正常现象。

2、如见气囊在呼气时不太鼓或吸气时有点憋，应按动补气压板向气囊补气。

三、保养、维护
1、每天要检查自救器外部有无损伤，观察压力表的示值不得低于18Mpa如低于18Mpa应及时补气，如果压力下降快应送专业人员检修。

2、清净罐装有二氧化碳吸收剂，二氧化碳吸收剂有效期为二年。

二年后必须更换二氧化碳吸收剂。

3、自救器每次使用后，应送专业人员对口具、气囊进行清
洗、消毒、晾干，重新对氧气瓶充气，更换二氧化碳吸
收剂，组装好，检查合格后，可以使用
四、运输、贮存
1、运输时不能和油类、腐蚀性化学药品混装，并要求有防日晒和防雨措施。

2、产品贮存在通风良好库房内。

距热源不得少于1m, 库内温度在5〜40C,不能与油类、腐蚀性药剂、气体、蒸汽等混放。

注明：二氧化碳吸收剂，氢氧化钙符合MT454的规定。

ZY45隔绝式压缩氧自救器
产品介绍：
ZY45隔绝式压缩氧自救器，采用医用压缩氧气为气源，隔绝闭路循环式个人呼吸保护装置，具有呼吸阻力小、呼吸温度低、舒适、安全可靠，可重复使用等特点。

广泛适用于煤矿或环境空气放生有毒有害气体污染及缺氧窒息性灭害时，现场人员迅速佩戴，安全远离灾害。

使用说明：
1、将自救器佩戴位置迅速移至前方；
2、捏紧挂钩两侧，切断封口卡头，拉开挂扣，丢掉上壳；
3、展开气囊，取下口具塞；
4、将口具放在唇齿之间，牙齿咬住压垫，紧闭嘴唇；
5、逆时针打开气瓶阀门旋钮；
6、按动补气压板；
7、气囊鼓起时迅速把鼻夹掰开，用鼻夹垫夹住鼻翼；
8、调整呼吸，迅速撤离现场。

具体操作及其他使用详见产品使用说明书。

优质文本ZY45型压缩氧自救器使用步骤与使用注意事项一、使用步骤1 、将腰间佩戴好的自救器移到身体的正前面，把自救器的带子戴在脖子上。

2、拔掉自救器上两侧的销子、或者捏开自救器上两侧塑料卡子、或者取掉自救器上的金属保险锁条，并取下上盖。

3 、展开气囊，注意气囊不要扭折。

4、取出口具中的塞子，把口具放入口中，口具片应放在唇和下齿之间，牙齿紧紧咬住牙垫，紧闭嘴唇，使嘴与口具具有可靠的气密性。

5 、逆时针转动氧气瓶开关，打开氧气瓶，然后用手指按动补气压板，使气囊迅速鼓起。

6、把鼻夹弹簧打开，将鼻垫准确的夹住鼻孔，用嘴呼吸。

二、使用中应注意事项1、携带自救器下井前，应观察压力表的示值不得低于18Mpa。

使用过程中应随时观看压力表，以随时掌握耗氧情况与确定撤出灾区的时间。

2、高压气瓶装有20Mpa的氧气，携带过程中防止撞击、磕碰或当坐垫用。

使用中要防止利器刮破气囊。

3、在灾区使用时，严禁通过口具或摘掉口具讲话，在未到达安全地点时严禁摘掉口具。

4、使用时要保持沉着冷静，在呼气和吸气时要慢而深，如在使用到后期，清净罐的温度会上升这是正常的，不必紧张。

5、在未达到安全地点时不要摘下自救器。

ZY45型压缩氧自救器使用步骤与使用注意事项一、使用步骤1 、将腰间佩戴好的自救器移到身体的正前面，把自救器的带子戴在脖子上。

2、拔掉自救器上两侧的销子、或者捏开自救器上两侧塑料卡子、或者取掉自救器上的金属保险锁条，并取下上盖。

3 、展开气囊，注意气囊不要扭折。

4、取出口具中的塞子，把口具放入口中，口具片应放在唇和下齿之间，牙齿紧紧咬住牙垫，紧闭嘴唇，使嘴与口具具有可靠的气密性。

5 、逆时针转动氧气瓶开关，打开氧气瓶，然后用手指按动补气压板，使气囊迅速鼓起。

6、把鼻夹弹簧打开，将鼻垫准确的夹住鼻孔，用嘴呼吸。

二、使用中应注意事项1、携带自救器下井前，应观察压力表的示值不得低于18Mpa。

使用过程中应随时观看压力表，以随时掌握耗氧情况与确定撤出灾区的时间。

ZY45型压缩氧自救器ZY45型压缩氧自救器是一种隔绝式再生式闭路呼吸保护装置，主要用于煤矿或在普通大气压的作业环境中发生有毒有害气体突出及缺氧窒息性灾害时，现场人员迅速佩戴自救逃生。

（一）构造本自救器主要由鼻夹、口具、气囊、清净罐、清净罐底盖、排气阀、氧气瓶、减压器、安全阀、手动供气阀、开关、开关把手、压力表组成。

（二）工作原理1、供气原理转动开关把手，打开气瓶阀，氧气瓶中的高压氧气就通过开关流入减压器和手动供气阀，这时减压器将以≥1.2L/min的流量向气囊供气，如果定量供气量不能满足人体需要时，可短时间按压补气压板，以＞60L/min 的流量向气囊供气。

2、呼吸原理使用时，佩戴者咬住口具，夹上鼻夹，人体就和自救器组成了“人—机”呼吸系统。

呼气时，气流通过呼气阀经内气囊进入清净罐，其中的二氧化碳与清净罐中的二氧化碳吸收剂发生化学反应而被吸收。

余下的氧气进入外气囊。

吸气时，通过吸气阀进入人体，就完成了整个呼吸循环过程。

在整个佩戴过程中，人的鼻孔被鼻夹夹住，通过“人口—口具”的呼吸连接，完全用嘴进行呼吸。

“人—机”呼吸系统与外界完全隔绝。

有效的防止了甲烷瓦斯等有害气体进入人体。

3、减压器安全保护原理当减压器出现故障压力升高到0.7~0.8Mpa时，安全阀开启，向外泄气、泄压，保护减压器不发生爆炸。

（三）使用方法1、将自救器从佩戴时的腰部侧面移到人体正前面。

2、用手水平拉开左边的塑料挂钩下部，使上壳上的塑料挂钩从下壳脱出；再解开上、下外壳另一边的挂钩；然后用手沿竖直方向将上壳提起，使它与下壳脱离。

这样就完成了自救器的启封。

3、将口具放在嘴唇与牙齿之间，牙齿紧紧咬住口具牙垫，并紧闭嘴唇，使人体口腔与口具之间有可靠的气密。

4、转动气瓶开关把手，打开气瓶阀，马上按动补气压板，当气囊鼓起后松开手指，停止手动补气。

然后迅速掰开鼻夹弹簧，用鼻夹夹住鼻翼两侧，使鼻腔与外界隔绝，用嘴通过口具呼吸。

5、使用过程中，减压器以≥1.2L/min的流量向气囊连续供气，供人体吸气，如定量供气不能满足人体需要时，可按压补气压板，向气囊内及时手动补气，气囊鼓起后，停止手动供气。

汾西瑞泰井矿正珠煤业ZYX45隔绝式压缩氧自救器工作原理及使用方法一、工作原理1、定量供氧：逆时针转动开关手轮6，高压氧气从氧气瓶流到减压器5内，减压后自动输出1.2L/min的氧气进入气囊13。

2、手动补气供氧：用手指按补气压板18，氧气以60L/min进入气囊13，离开补气压板18，供氧停止。

3、自动补气供氧：当呼吸系统为负压时，补气压板18向内收缩，压迫补气压杆打开供氧机构，氧气以60L/min进入气囊，当气囊迅速鼓起，补气压板18离开补气杆，补气停止。

4、吸气时氧气从气囊13、呼吸阀15、口具16进入人体。

呼气时气体经过呼吸阀15、吸气软管14进入清净罐20，人体呼出的CO2被清净罐20内装的吸收剂吸收，余下的氧气进入气囊与减压器输出的氧气混合。

如此反复完成人的呼吸循环。

5、如果呼吸系统内的气压超过一定值，气体将从排气阀12排出。

ZYX45隔绝式压缩氧自救器结构图示三、使用方法1、入井前首先要检查氧气瓶压力，压力不小于20Mpa，否则要求更换。

2、遇到事故时，迅速将将自救器从腰部侧面移到人体正前方。

3、用左手水平用力拉着力环，使上壳上的塑料挂钩从下壳脱出；用右手解开上下外壳的金属连接扣，再用手沿竖直方向将上壳提起，使它上下壳脱离。

这样就完成了自救器的启封。

4、拉出气囊，并整理顺气囊。

5、取下口具，拔掉口具塞，将口具放在唇齿之间，牙齿紧紧咬住口具牙垫，并紧闭嘴唇，使人体口腔与口具之间有可靠的气密。

6、逆时针转动气瓶把手，然后马上沿水平轴向按动手动供气阀，气囊鼓起后松开手指，制氧器存满，迅速掰开鼻夹夹住鼻翼两侧，使鼻腔与外界隔绝，用嘴通过口具呼吸。

7、使用过程中应每隔3－4分钟按动手动供气阀，向气囊及时手动供气。

气囊鼓起后，停止手动供气。

8、调整呼吸，俯身弯腰、均匀疾走，撤离灾区。

9、佩戴时间，须在30秒内完成。

ZY45压缩氧自救器Z—自救器 Y—氧气 45—使用时间45分钟一、自救器是一种轻便、体积小、作用时间短的自救仪器。

主要用途是：当煤矿井下发生事故时，矿工佩戴它可以通过充满有毒有害气体的巷道，迅速离开现场，进入安全地点。

警示：严禁油脂污染自救器！严禁无故打开自救器！严禁当工具及坐垫使用自救器！严禁倒置存放和倒置携带自救器！严禁随意拆卸自救器和更换自救器零部件！《煤矿安全规程》第一编总则第十条规定：入井人员必须戴安全帽、随身携带自救器和矿灯。

《矿山救护规程》规定：矿山救护队指战员个人基本装备配备标准：压缩氧自救器一台。

二、隔离式自救器按其原理可分为：隔绝式自救器又分为：1、化学氧自救器2、压缩氧自救器三、ZY45型压缩氧自救器：是一种隔绝式再生闭路呼吸保护装置，主要用于煤矿或在普通大气压的作业环境中发生有毒有害气体突出及缺氧窒息性灾害事故时，现场作业人员迅速佩戴自救器逃生。

四、主要技术参数：1、使用时间：45min2、氧气瓶充填压力：20Mpa3、氧气瓶储氧量：≥80L（氧气瓶容积相当于≥0.4L）4、供氧方式：20～3Mpa定量供气≥1.2L20～5Mpa手动供气＞60L/min5、安全阀开启压力：≤1Mpa（0.7～0.8Mpa）6、自动排气压力：150～300pa7、清净罐装药量：＞420g8、气囊容积：＞4L9、产品质量（包括二氧化碳吸收剂）：1.9kg五、仪器由哪些部件组成：1、鼻夹2、口具3、气囊4、清净罐5、清净罐底座6、排气阀7、供氧接头8、氧气瓶9、减压器10、安全阀 11、手动供气阀 12、开关主体 13、压力表14、氧气瓶开关把手六、自救器的工作原理：有三种供氧方式向气囊输送氧气供使用者呼吸1、打开氧气瓶开关，高压氧气通过开关进入减压器,氧气压力被减小，此时减压器以≥1.2L/min的流量通过供气接头向气囊供氧。

2、当使用者呼吸量增大时，即定量供氧量不能满足人体需要时，（即呼吸系统内出现负压状态时），自动补气压板向内收缩，压迫补气阀杆，即自动补气阀开启，氧气以＞60L/min的流量向气囊供氧，气囊迅速鼓起，当补气压板离开补气阀杆时，则补气停止，即自动补气阀关闭。

实用标准Zyx45隔绝式压缩氧气自救器使用说明书目录一、产品主要用途 (2)二、产品执行标准及型号含义 (2)三、主要技术参数 (2)四、自救器结构原理 (3)五、工作原理 (4)六、维护和保养 (4)七、注意事项 (5)八、佩戴方法 (5)成都华衡仪器有限公司编制一、产品主要用途1、主要用途及适用范围ZYX45隔绝式压缩氧气自救器主要用于煤矿或环境空气发生有毒气体污染及缺氧窒息性灾害时，现场人员迅速佩戴，保护人正常呼吸逃离灾区；煤矿井下作业人员在发生瓦斯突出、火灾爆炸等灾害事故时以及救护人员在呼吸器发生故障时迅速撤离灾区使用；化工部门在对设备进行简单维护以及有毒有害气体逸出时使用；石油开采作业时，天然气及其它毒性气体大量突出时使用；装备在现代化高层建筑中，当发生火灾时，供遇难人员佩戴逃生和待救时使用；其它部门在有毒有害气体或缺氧环境中使用。

2、产品特点产品是以高压容器充填压缩氧气作为气源的再生隔绝式自救器。

人体呼吸系统与外界空气隔绝,可以防止各种有毒有害气体进入人体。

采用循环呼吸和三种供氧方式，大大提高了呼吸保护的安全可靠性,具有重量轻、体积小、吸气温度低、携带方便等特点。

3、使用环境条件——大气压力：70 ～125 KPa——相对湿度：0 ～ 98 %（25℃）——环境温度：- 10 ～ 40 ℃二、产品执行标准及型号含义1、产品执行标准本产品执行AQ1054-2008标准；产品所用氧气瓶执行GB5099—94标准；氧气符合GB8982—2009的要求；二氧化碳吸收剂执行MT454—2008标准；压力表符合GB/T1226--2001标准。

2、产品型号及其含义Z Y X 45额定防护时间（45min）循环式压缩氧气自救器三、主要技术参数1、有效防护时间：45min2、氧气瓶容积：≥0.4L3、气瓶充填压力：20MPa4、储氧量：≥80L5、供氧方式：定量供氧：≥1.2L/min ；手动补氧：≥60L/min ；自动补氧：≥60L/min6、自动排气压力：150～300 Pa7、质量:约等于2.3kg8、外型尺寸：225×180×100(mm)四、自救器结构原理1.底盖；2. 挂钩；3. 清净罐；4. 氧气瓶；5. 减压阀；6. 气囊；7.呼气软管；8. 呼吸阀；9. 支架；10. 补气压板；11. 手轮开关；12.压力表；13.上盖；14.排气阀；15.鼻夹；16.口具图1 隔绝式压缩氧气自救器保护系统结构1、自救器主要由高压系统、呼吸系统及CO2 过滤系统组成。

Z Y X45隔绝式压缩氧
气自救器使用方法-CAL-FENGHAI.-(YICAI)-Company One1
ZYX45隔绝式压缩氧气自救器使用方法
一、使用方法
1、将自救器移到前面。

2、扳开挂钩取下上盖，展开气囊。

3、取下口具塞，把口具放入唇齿之间，咬住牙垫紧闭嘴唇。

4、打开气瓶开关，然后按动补气压板。

气囊迅速鼓起。

5、将鼻夹弹簧拉开，用鼻夹垫夹住鼻子，用口呼吸，迅速撤离灾区。

二、使用注意事项
1、使用时保持沉着，在呼气和吸气时都要慢而深（即深呼吸）。

在后期，吸气温度略有上升属正常现象。

2、如见气囊在呼气时不太鼓或吸气时有点憋，应按动补气压板向气囊补气。

三、保养、维护
1、每天要检查自救器外部有无损伤，观察压力表的示值不得低于18Mpa。

如低于18Mpa应及时补气，如果压力下降快应送专业人员检修。

2、清净罐装有二氧化碳吸收剂，二氧化碳吸收剂有效期为二年。

二年后必须更换二氧化碳吸收剂。

3、自救器每次使用后，应送专业人员对口具、气囊进行清洗、消毒、晾干，重新对氧气瓶充气，更换二氧化碳吸收剂，组装好，检查合格后，可以使用。

四、运输、贮存
1、运输时不能和油类、腐蚀性化学药品混装，并要求有防日晒和防雨措施。

2、产品贮存在通风良好库房内。

距热源不得少于1m, 库内温度在5~40℃，不能与油类、腐蚀性药剂、气体、蒸汽等混放。

注明：二氧化碳吸收剂，氢氧化钙符合MT454的规定。
