在进行加工之前，数控车床要进行对刀操作，以便确保产品加工的精度以及准度，在实际进行生产的过程中，数控车床对刀的操作有试切对刀和机外对刀仪这两种对刀方法，但是在进行对刀操作的时候也会出现一些问题，下面我们就来具体介绍一下数控车床对刀的操作步骤。

1、试切对刀试切对刀主要用在建立加工坐标系。

在安装好工件后，为了可以加工出需要的加工件，要将编程原点设定为加工原点，建立加工坐标系，用来确定刀具和工件的相对位置，使刀具按照编程轨迹进行运动，最终加工出所需零件。

试切对刀的步骤主要有：（1）选择机床的手动操作模式；（2）启动主轴，试切工件外圆，保持X方向不移动；（3）停主轴，测量出工件的外径值；（4）选择机床的MDI操作模式；（5）按下“off set sitting”按钮；（6）按下屏幕下方的“坐标系”软键；（7）光标移至“G54”；（8）输入X及测量的直径值；（9）按下屏幕下方的“测量”软键；（10）启动主轴，试切工件端面，保持Z方向不移动；2、机外对刀仪对刀机外对刀仪对刀需要将显微对刀仪固定于车床上，用于建立刀具之间的补偿值。

但是因为刀具尺寸会有一定差别，机床中刀位点的坐标值也会因此而出现不同。

如果不设立刀具之间的补偿值，运行相同的程序时就不可能加工出相同的尺寸，想要保证运行相同的程序时，运用不同的刀具得出相同的尺寸，则需要建立刀具间的补偿。

机外对刀仪对刀的步骤主要有：（1）移动基准刀，让刀位点对准显微镜的十字线中心；（2）将基准刀在该点的相对位置清零，具体操作是选择相对位置显示；（3）将其刀具补偿值清零，具体操作是按下“off set sitting”按钮，按下屏幕下方的“补正”软键，选择“形状”，在基准刀相对应的刀具补偿号上输入Xo、Zo；（4）选择机床的手动操作模式，移出刀架，换刀；（5）使其刀位点对准显微镜的十字线中心；（6）选择机床的MDI操作模式；（7）设置刀具补偿值，具体操作是按下“offset sitting”按钮，按下屏幕下方的“补正”软键，选择“形状”，在相对应的刀补号上输入X、Z；（8）移出刀架，执行自动换刀指令即可。

万方数据万方数据２．６百分表（或千分表）对刀法（一般用于圆形工件的对刀）１）并，Ｙ向对刀。

将百分表的安装杆装在刀柄上，或将百分表的磁性座吸在主轴套筒上，移动工作台使主轴中心线（即刀具中心）大约移到工件中心，调节磁性座上伸缩杆的长度和角度，使百分表的触头接触工件的圆周面，（指针转动约０．１ｍｉｌｌ）用手慢慢转动主轴，使百分表的触头沿着工件的圆周面转动，观察百分表指针的便移情况，慢慢移动工作台的轴和轴，多次反复后，待转动主轴时百分表的指针基本在同一位置（表头转动一周时，其指针的跳动量在允许的对刀误差内，如０．０２ｍｍ），这时可认为主轴的中心就是轴和轴的原点。

２）卸下百分表装上铣刀，用其他对刀方法如试切法、塞尺法等得到ｚ轴坐标值。

２．６专用对刀器对刀法易撞坏）占用机时多（如试切需反复切量几次），人为带来的随机性误差大等缺点，已经适应不了数控加工的节奏，更不利于发挥数控机床的功能。

用专用对刀器对刀有对刀精度高、效率高、安全性好等优点，把繁琐的靠经验保证的对刀工作简单化了，保证了数控机床的高效高精度特点的发挥，已成为数控加工机上解决刀具对刀不可或缺的一种专用工具。

参考文献：［１］陈志雄．数控机床与数控编程技术［Ｍ］．北京：电子工业出版社，２００７．［２］华中数才全一操作说明书［ｚ］．武汉华中数控股份有限公司．［３］任国兴主编．数控铣床华中系统编程与操作实训［Ｍ］．北京：中国劳动社会保障出版社，２００７．传统对刀方法有安全性差（如塞尺对刀，硬碰硬刀尖收稿日期：２００９一１０—１４（上接第３８页）通过机床附带的后处理程序后即可得到控制机床运行的代码程序。

创建刀轨选择的加工参数及其他加工信息汇总列在表ｌ中。

表Ｉ加工参数及其他加工信息加工设备加工工具直径／ｍｍ板料毛坯尺寸／ｍｍ３切削连接方式固定好板料，对好刀具后，将加工代码程序输入机床，既可实现壁板零件的自动加工成形。

２．２．４成形零件机床加工完成后，得到的实际零件如图５所示。

数控车床的对刀步骤1. 背景介绍数控车床是一种自动化机械设备，用于加工各种金属材料的零件。

在进行加工之前，需要对刀进行调整，以确保加工的精度和质量。

本文将介绍数控车床的对刀步骤。

2. 对刀工具准备在进行数控车床的对刀之前，需要准备一些必要的工具和设备： - 对刀仪：用于测量和调整刀具位置和高度。

- 手动螺丝刀：用于固定和调整刀具。

- 调整块：用于校准对刀仪。

3. 对刀流程以下是数控车床的对刀步骤：步骤一：安装并调整对刀仪1.将对刀仪安装在数控车床上，并确保其牢固稳定。

2.使用手动螺丝刀调整对刀仪的位置，使其与工件表面接触。

3.使用调整块校准对刀仪，确保其精度和准确性。

步骤二：选择合适的工具1.根据加工要求和工件材料选择合适的刀具。

2.安装刀具并使用手动螺丝刀进行固定。

步骤三：调整刀具位置和高度1.打开数控车床的控制系统，并进入对刀模式。

2.使用对刀仪在工件表面上进行测量，确定刀具的位置和高度。

3.根据测量结果进行调整，使刀具与工件表面接触但不产生过多压力。

步骤四：校准坐标系1.在数控车床的控制系统中，选择校准坐标系的选项。

2.根据机床的实际情况和加工要求，选择合适的校准方式。

3.按照系统提示进行操作，完成坐标系的校准。

步骤五：测试加工1.将加工程序加载到数控车床的控制系统中。

2.进行空运行测试，确保刀具和工件没有碰撞或其他异常情况。

3.调整加工参数和切削条件，以达到理想的加工效果。

步骤六：完成对刀1.确认对刀完成后，关闭对刀模式并保存相关设置。

2.将工件固定在数控车床上，并开始正式的加工过程。

4. 注意事项在进行数控车床的对刀过程中，需要注意以下事项：•安全第一：在操作过程中要注意保护自己和他人的安全，避免发生意外事故。

•仔细测量：对刀仪的测量结果将直接影响加工的精度和质量，因此要仔细进行测量。

•切勿强力碰撞：刀具和工件之间不应产生过大的压力，以免损坏刀具或工件。

•校准坐标系：正确校准坐标系可以确保加工程序的准确性和一致性。

数控车床对刀操作步骤数控车床是一种自动化加工设备，能够通过预先输入的程序，对工件进行自动化、高精度的加工。

而对刀则是数控车床加工前的必要工序之一，它的正确性直接关系到后续加工过程中的加工精度和加工质量。

概述：对刀操作是指在开始使用数控车床进行加工之前，通过适当的调整，确保车刀和工件保持正常的刀具与工件接触状态，以便保证加工质量并避免机床因对刀不良而受损。

对刀操作可以分为以下几个步骤：1. 准备工作在开始对刀操作之前，需要先进行一些准备工作，以确保操作的顺利进行。

• 1.1. 首先，需要准备好数控车床的相关机床部件和刀具，确保它们的完好无损并具备所需的精度。

• 1.2. 接下来，需要查询数控程序，在程序中查找有关对刀的信息，例如刀具编码、刀具长度补偿等。

• 1.3. 确保数控车床的电源和气源供应正常，并检查相关的安全和保护装置是否有效。

2. 安全措施在进行对刀操作之前，务必要做好安全工作，以防止意外事故的发生。

• 2.1. 首先，穿戴好相应的个人防护用品，如安全帽、护目镜、耳塞等。

• 2.2. 确保车床周围没有杂物，并保持工作区域的整洁和清理。

• 2.3. 在进行对刀操作时，要特别注意刀具的锋利边缘，以免伤到手指。

3. 车刀装夹与基准准备接下来，需要对车刀进行装夹，并进行基准准备工作，以便对刀操作的进行。

• 3.1. 根据程序中的刀具编码和刀位图，选择正确的刀具。

• 3.2. 在刀具和主轴上分别进行清洁，并检查其表面是否有损坏或划伤。

• 3.3. 将刀具装夹到车床刀架上，使用扳手和螺母进行固定，注意不要过紧或过松。

• 3.4. 使用工具对刀具进行调整，使刀具的刃部朝向工件的正确位置。

4. 刀具长度补偿在进行对刀操作之前，需要对刀具的长度进行补偿，以确保刀具与工件的接触状态良好。

• 4.1. 通过数控程序中的对刀功能，找出刀具长度补偿的参数值，并输入到数控系统中。

• 4.2. 根据刀具的长度补偿参数，使用对刀仪或辅助工具，测量刀具的实际长度。

数控机床对刀的过程和注意事项一、什么是数控机床对刀在使用数控机床进行加工过程中，正确的对刀操作是非常重要的。

数控机床对刀是指通过一系列的操作和调整，使刀具与工件之间达到理想的对刀状态，以便正常加工工件。

这个过程中还需要注意一些关键事项，以确保加工质量和安全。

二、数控机床对刀的过程数控机床对刀的过程可以分为以下几个步骤：1. 设定参考点首先，需要设定一个参考点作为对刀的基准点。

通常情况下，参考点会选择工件的一个角点或者边缘作为基准。

2. 加工刀具的设定接下来，需要对加工刀具进行设定。

这包括选择合适的切削刃、确定刀具安装位置以及设定刀具的刀尖与刀夹的距离。

3. 对刀工具的设定然后，需要对刀具进行设定。

这包括调整刀具的刀尖高度、刀具的半径补偿以及切削刃的长度设定。

4. 加工路径的设定在对刀过程中，还需要设置加工路径。

这包括确定刀具的进给速度、切削速度以及确定刀具的运动轨迹。

完成设置后，需要对刀具进行检查。

通过测量刀具的位置和角度，确定切削刃是否正确对准工件表面。

如果发现偏差，需要进行微调，直到达到理想的对刀状态。

6. 再次验证和修正最后，对刀完成后，需要再次验证对刀的准确性。

这可以通过测量加工后的工件尺寸和形状来进行验证。

如果出现偏差，需要进行修正，直到达到要求的加工精度。

三、数控机床对刀的注意事项在进行数控机床对刀的过程中，需要注意以下几个方面：1. 安全注意事项•在对刀过程中，必须确保机床处于安全状态，刀具处于停止状态。

避免对刀时发生意外伤害。

•切勿用手直接接触刀具，以免被刀具伤到。

应使用合适的工具进行调整和检查。

2. 刀具的选择和安装•根据加工工件的要求选择合适的切削刃和刀具。

不同的加工材料和工件形状需要选择不同的刀具。

•在安装刀具时，要确保刀具正确安装，不可有松动或倾斜现象。

否则可能导致加工精度下降或刀具偏差。

3. 对刀工具的设定•在对刀工具的设定过程中，应使用合适的测量工具进行测量和调整。

确保对刀工具的准确性和稳定性。

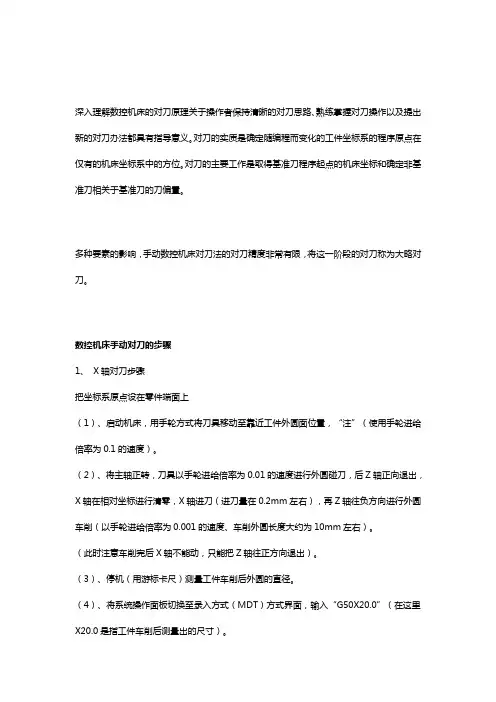

深入理解数控机床的对刀原理关于操作者保持清晰的对刀思路、熟练掌握对刀操作以及提出新的对刀办法都具有指导意义。

对刀的实质是确定随编程而变化的工件坐标系的程序原点在仅有的机床坐标系中的方位。

对刀的主要工作是取得基准刀程序起点的机床坐标和确定非基准刀相关于基准刀的刀偏置。

多种要素的影响，手动数控机床对刀法的对刀精度非常有限，将这一阶段的对刀称为大略对刀。

数控机床手动对刀的步骤1、X轴对刀步骤把坐标系原点设在零件端面上（1）、启动机床，用手轮方式将刀具移动至靠近工件外圆面位置，“注”（使用手轮进给倍率为0.1的速度）。

（2）、将主轴正转，刀具以手轮进给倍率为0.01的速度进行外圆碰刀，后Z轴正向退出，X轴在相对坐标进行清零，X轴进刀（进刀量在0.2mm左右），再Z轴往负方向进行外圆车削（以手轮进给倍率为0.001的速度、车削外圆长度大约为10mm左右）。

（此时注意车削完后X轴不能动，只能把Z轴往正方向退出）。

（3）、停机（用游标卡尺）测量工件车削后外圆的直径。

（4）、将系统操作面板切换至录入方式（MDT）方式界面，输入“G50X20.0”（在这里X20.0是指工件车削后测量出的尺寸）。

（5）、同时在录入方式下执行该值--按下“循环启动键”（6）、X轴对刀完成，把刀具退开。

2、Z轴对刀步骤（1）、启动机床，用手轮方式将刀具移动至靠近工件端面位置，“注”（使用手轮进给倍率为0.1的速度）。

（2）、将主轴正转，刀具以手轮进给倍率为0.01的速度进行端面碰刀，后X轴正向退出，Z轴在相对坐标进行清零，Z轴进刀（进刀量在0.1mm左右），再X轴往负方向进行端面车削(车完整个端面)。

（此时注意车削完后Z轴不能动，只能把X轴往正方向退出）。

（3）、将系统操作面板切换至录入方式（MDT）方式界面，输入“G50Z0”（在这里Z0是指工件车削后端面位置）。

（4）、同时在录入方式下执行该值--按下“循环启动键”（5）、Z轴对刀完成，把刀具退开。

cnc对刀操作流程
CNC对刀操作流程是数控机床加工中非常重要的一环，对刀准
确与否直接影响到加工质量和效率。

下面将详细介绍CNC对刀操作
流程。

首先，进行CNC对刀操作前，需要准备好对刀仪、对刀块、螺
丝刀等工具。

接着，打开数控机床的电源，将对刀仪插入主轴中，
并将对刀块夹持在主轴上。

然后，通过数控系统进入对刀模式，选
择对刀程序。

接下来，进行粗对刀。

首先，将对刀仪放置在对刀块上，然后
通过数控系统控制主轴旋转，使对刀仪与主轴同心。

调整对刀仪的
位置，使其与主轴中心对齐。

然后，锁紧对刀块，并将对刀仪取下。

然后，进行精对刀。

将刀具安装在主轴上，并通过数控系统控
制主轴旋转，使刀具与工件表面接触。

调整刀具位置，使其与工件
表面平行。

通过数控系统调整刀具的偏移量，使其与工件表面距离
达到所需的数值。

最后，锁紧刀具，并将对刀块取下。

最后，进行刀具长度补偿。

通过数控系统设置刀具长度补偿值，使数控系统能够自动调整刀具的加工位置。

然后，进行加工前的试切，检查刀具位置是否准确，调整刀具位置和补偿值，直至满足加
工要求。

总的来说，CNC对刀操作流程包括准备工具、打开电源、进入对刀模式、粗对刀、精对刀和刀具长度补偿等步骤。

只有严格按照操作流程进行对刀操作，才能确保刀具位置准确，保证加工质量和效率。

希望以上介绍对您有所帮助。

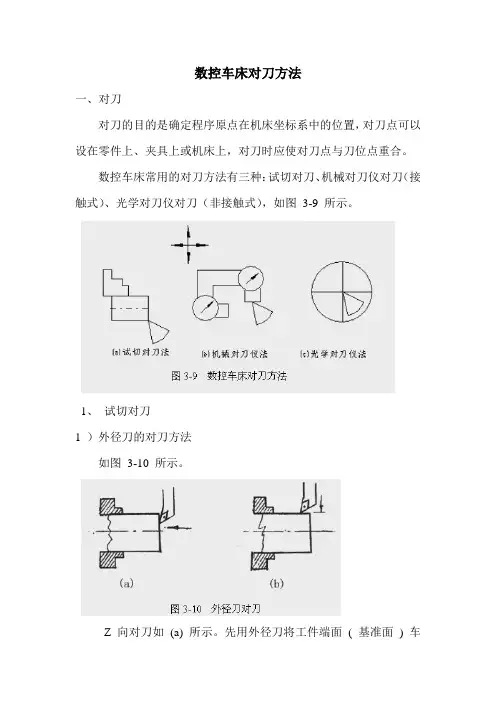

数控车床对刀方法一、对刀对刀的目的是确定程序原点在机床坐标系中的位置，对刀点可以设在零件上、夹具上或机床上，对刀时应使对刀点与刀位点重合。
