CCS中的graph详细使用说明-刘

CCS 提供显示时频图（Time/Frequency ）运算结果也可以通过CCS 提供的图形功能经过一定处理显示出来,CCS 提供的图形显示包括时频分析、星座图、眼图和图像显示.如表2-3所示.用户准备好需要显示的数据后,选择命令View →Graph,设置相应的参数,即可按所选图形类型显示数据.各种图形显示所采用的工作原理基本相同,即采用双缓冲区(采集缓冲区和显示缓冲区)分别存储和显示图形.采集缓冲区存在于实际或仿真目标板,包含用户需要显示的数据区.显示缓冲区存在于主机内存中,内容为采集缓冲区的拷贝.用户定义好显示参数后,CCS 从采集缓冲区中读取规定长度的数据进行显示. 显示缓冲区尺寸可以和采集缓冲区的不同,如果用户允许左移数据显示(Left-Shifted Data Display),则采样数据从显示区的右端向左端循环显示.”左移数据显示”特性对显示串行数据特别有用.CCS 提供的图形显示类型共有9种,每种显示所需的设置参数各不相同.限于篇幅,这里仅举例时频图单曲线显示设置方法.其它图形的设置参数说明请查阅连机在线帮助”Help → General Help → How to → Display Results Graphically?”. 表2-3 CCS 图形显示类型 选择命令View →Graph →Time/Frequency 对话框,在”Display Type”中选择”SignalTime”(单曲线显示),则弹出图形显示参数设置对话框如图2-13所示.显示类型 描 述 单曲线图(Single Time) 对数据不加处理,直接画出显示缓冲区数据的幅度-时间 双曲线图(Dual Time)在一幅图形上显示两条信号曲线 FFT 幅度(FFT Magnitude) 对显示缓冲区数据进行FFT 变换,画出幅度-频率曲线 复数FFT(Complex FFT) 对复数数据的实部和虚部分别作FFT 变换,在一个图形窗口画出两条幅度-频率曲线 FFT 幅度和相位(FFT Magnitude and Phase)在一个图形窗口画出幅度-频率曲线和相位-频率曲线 时域图 FFT 多帧显示(FFT Waterfall) 对显示缓冲区数据(实数)进行FFT 变换,其幅度-频率曲线构成一帧.这些帧按时间顺序构成FFT 多帧显示图 星座图(Constellation)显示信号的相位分布 眼图(Eye Diagram)显示信号码间干扰情况 图像显示(Image)显YUV 或RGB 图像图2-13 单曲线显示属性设置参数需要设置的参数解释如下:(1)显示类型(Display Type)单击” Display Type”栏区域,则出现显示类型下拉菜单,内容如表2-3所示.点击所需的显示类型,则Time/Frequency对话框(参数设置)相应随之变化.(2)视图标题(Grph Title):定义图形视图标题.(3)起始地址(Start Address)A：当监控的为数组时，一般我们用数组来存变量的值，也就是自己做了个变量的缓冲区，缓冲区的长度即为数组的长度，变量的值先存到数组形式的缓冲区中。

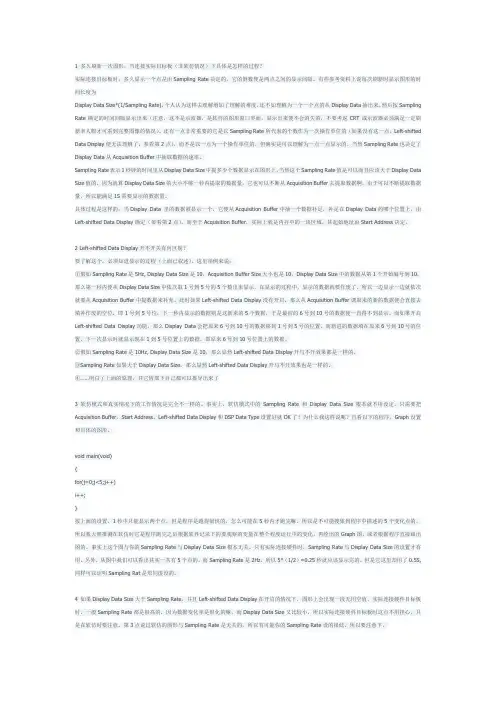

1 多久刷新一次图形，当连接实际目标板（非软仿情况）下具体是怎样的过程？实际连接目标板时，多久显示一个点是由Sampling Rate决定的，它的倒数便是两点之间的显示间隔。

有些参考资料上说每次刷新时显示图形的时间长度为Display Data Size*(1/Sampling Rate)，个人认为这样去理解增加了理解的难度，还不如理解为一个一个点的从Display Data抽出来，然后按Sampling Rate确定的时间间隔显示出来（注意，这不是示波器，是软件的图形窗口界面，显示出来便不会消失的，不要考虑CRT或示波器必须满足一定刷新率人眼才可看到完整图像的情况）。

还有一点非常重要的它是以Sampling Rate所代表的个数作为一次操作单位的（如果没有这一点，Left-shifted Data Display便无法理解了，参看第2点），而不是以一点为一个操作单位的，但确实是可以理解为一点一点显示的。

当然Sampling Rate也决定了Display Data从Acquisition Buffer中抽取数据的速率。

Sampling Rate表示1秒钟的时间里从Display Data Size中提多少个数据显示在图形上，当然这个Sampling Rate值是可以而且应该大于Display Data Size值的，因为就算Display Data Size的大小不够一秒内提取的数据量，它也可以不断从Acquisition Buffer去提取数据啊，由于可以不断提取数据量，所以能满足1S需要显示的数据量。

具体过程是这样的：当Display Data 里的数据被显示一个，它便从Acquisition Buffer中抽一个数据补足，补足在Display Data的哪个位置上，由Left-shifted Data Display确定（参看第2点）。

而至于Acquisition Buffer，实际上就是内存中的一块区域，其起始地址由Start Address决定。

CCS Graph观察变量的方法
2812使用CCS Graph观察变量时，首先要将所需要观察的变量放在一个长度一定的数组里面，一般情况下我们设数组的长度至少能够放下一个周期的长度，便于观察波形。

例如我们现在要观察Sine和Cosin的波形，由于这两个变量的一个周期为256个数据，因此我们可以设两个长度为256的浮点型数组：
float32 Temp0[256],Temp1[256];//用于CCS Graph观察变量用到的数组
并把上面的程序变为：
即把Sine和Cosin分别赋给数组Temp0[256]，Temp1[256],下面我们就可以使用CCS Graph 观察变量Sine和Cosin的波形了：
打开Graph：
作如下设置：
点击OK，这会出现下图：
设置上上一个图中的Graph Title项修改虚拟示波器的名称：Graph Title ：Sine和Cosin的波形
则上图变为（看到图形左上角的名称了吧）：
看其他的参数，都是一样的方法。

如下图：
文件夹中有一个2812的测试程序，可以用于CCS Graph观察变量测试。

如有错误或者修改的地方，或者疑问，请联系作者QQ：546847771
主要讲解技术，非诚勿扰！。

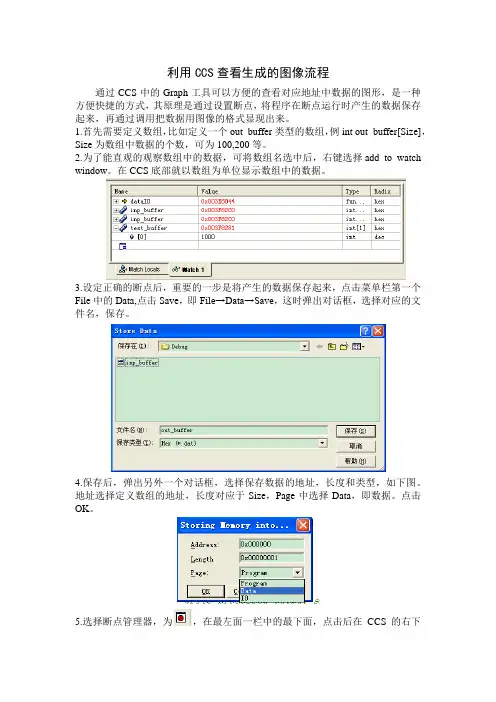

利用CCS查看生成的图像流程通过CCS中的Graph工具可以方便的查看对应地址中数据的图形，是一种方便快捷的方式，其原理是通过设置断点，将程序在断点运行时产生的数据保存起来，再通过调用把数据用图像的格式显现出来。

1.首先需要定义数组，比如定义一个out_buffer类型的数组，例int out_buffer[Size]，Size为数组中数据的个数，可为100,200等。

2.为了能直观的观察数组中的数据，可将数组名选中后，右键选择add to watch window。

在CCS底部就以数组为单位显示数组中的数据。

3.设定正确的断点后，重要的一步是将产生的数据保存起来，点击菜单栏第一个File中的Data,点击Save，即File→Data→Save，这时弹出对话框，选择对应的文件名，保存。

4.保存后，弹出另外一个对话框，选择保存数据的地址，长度和类型，如下图。

地址选择定义数组的地址，长度对应于Size，Page中选择Data，即数据。

点击OK。

5.选择断点管理器，为，在最左面一栏中的最下面，点击后在CCS的右下角出点对话框，将滑块向右滑动，选择Action项中的Read Data选项，如图所示。

6.选择后弹出对话框，如图所示。

在File的右面点击省略号，选择数据的位置和文件。

Wrap Around意思是数据读完后从第一个重新显示，即循环显示，将右面的复选框勾上则自动变为True。

第三行的是起始地址，为定义数组的起始地址，接下来的Page保持默认，Length中选择数组中数据的个数，注意这里都为十六进制。

7.配置好点击OK后，弹出如下窗口，显示的是从已存的数据文件中将数据读出来的控制器。

弹出来后，将其放在一边。

8.选择View中的Graph中的Time/Frequency选项，即View--->Graph--->Time/Frequency。

选择之后，弹出对话框，第一行选择显示类型，选择单个数据显示即可，为Single Time。

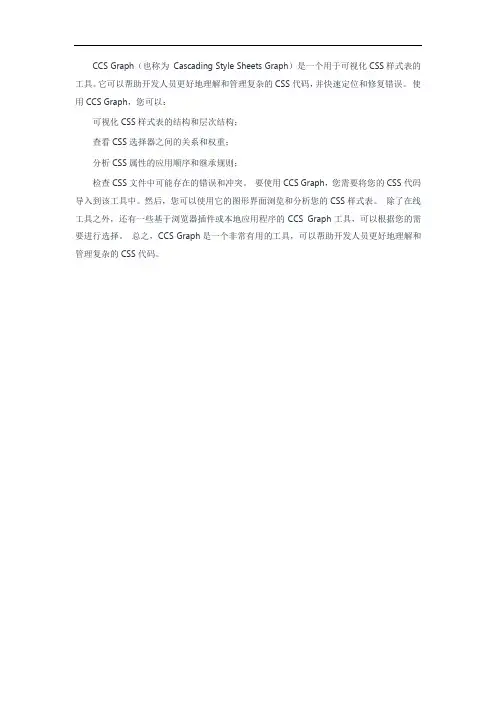

CCS Graph（也称为Cascading Style Sheets Graph）是一个用于可视化CSS样式表的工具。

它可以帮助开发人员更好地理解和管理复杂的CSS代码，并快速定位和修复错误。

使用CCS Graph，您可以：
可视化CSS样式表的结构和层次结构；
查看CSS选择器之间的关系和权重；
分析CSS属性的应用顺序和继承规则；
检查CSS文件中可能存在的错误和冲突。

要使用CCS Graph，您需要将您的CSS代码导入到该工具中。

然后，您可以使用它的图形界面浏览和分析您的CSS样式表。

除了在线工具之外，还有一些基于浏览器插件或本地应用程序的CCS Graph工具，可以根据您的需要进行选择。

总之，CCS Graph是一个非常有用的工具，可以帮助开发人员更好地理解和管理复杂的CSS代码。

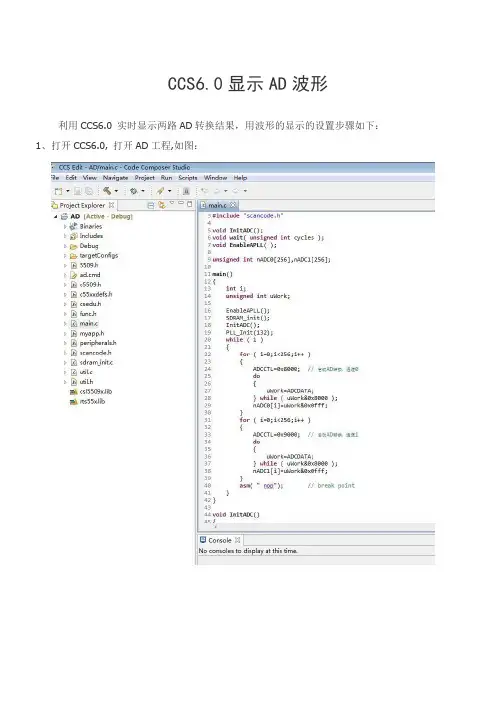

CCS6.0显示AD波形利用CCS6.0 实时显示两路AD转换结果，用波形的显示的设置步骤如下：1、打开CCS6.0, 打开AD工程,如图：程序如下：#include "myapp.h"#include "csedu.h"#include "scancode.h"void InitADC();void wait( unsigned int cycles );void EnableAPLL( );unsigned int nADC0[256],nADC1[256];main(){int i;unsigned int uWork;EnableAPLL();SDRAM_init();InitADC();PLL_Init(132);while ( 1 ){for ( i=0;i<256;i++ ){ADCCTL=0x8000; // 启动AD转换，通道0do{uWork=ADCDATA;} while ( uWork&0x8000 );nADC0=uWork&0x0fff;}for ( i=0;i<256;i++ ){ADCCTL=0x9000; // 启动AD转换，通道1do{uWork=ADCDATA;} while ( uWork&0x8000 );nADC1=uWork&0x0fff;}asm( " nop"); // break point}}void InitADC(){ADCCLKCTL=0x23; // 4MHz ADCLKADCCLKDIV=0x4f00;}void wait( unsigned int cycles ){int i;for ( i = 0 ; i < cycles ; i++ ){ }}void EnableAPLL( ){*( ioport volatile unsigned short* )0x1f00 = 4; wait( 25 );*( ioport volatile unsigned short* )0x1f00 = 0;// MULITPLY*( ioport volatile unsigned short* )0x1f00 = 0x3000;// COUNT*( ioport volatile unsigned short* )0x1f00 |= 0x4F8; wait( 25 );//*( ioport volatile unsigned short* )0x1f00 |= 0x800 // MODE*( ioport volatile unsigned short* )0x1f00 |= 2; wait( 30000 ); // APLL Select*( ioport volatile unsigned short* )0x1e80 = 1; // DELAYwait( 60000 );}2、点击菜单project->build all,编译，如图，没错误。

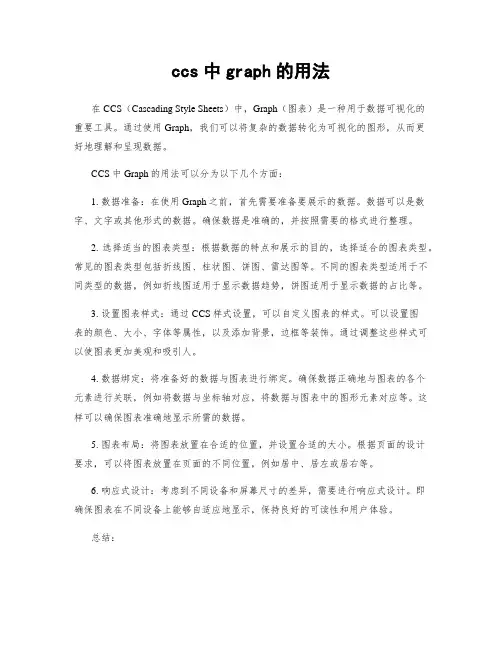

ccs中graph的用法在CCS（Cascading Style Sheets）中，Graph（图表）是一种用于数据可视化的重要工具。

通过使用Graph，我们可以将复杂的数据转化为可视化的图形，从而更好地理解和呈现数据。

CCS中Graph的用法可以分为以下几个方面：1. 数据准备：在使用Graph之前，首先需要准备要展示的数据。

数据可以是数字、文字或其他形式的数据。

确保数据是准确的，并按照需要的格式进行整理。

2. 选择适当的图表类型：根据数据的特点和展示的目的，选择适合的图表类型。

常见的图表类型包括折线图、柱状图、饼图、雷达图等。

不同的图表类型适用于不同类型的数据，例如折线图适用于显示数据趋势，饼图适用于显示数据的占比等。

3. 设置图表样式：通过CCS样式设置，可以自定义图表的样式。

可以设置图表的颜色、大小、字体等属性，以及添加背景，边框等装饰。

通过调整这些样式可以使图表更加美观和吸引人。

4. 数据绑定：将准备好的数据与图表进行绑定。

确保数据正确地与图表的各个元素进行关联，例如将数据与坐标轴对应，将数据与图表中的图形元素对应等。

这样可以确保图表准确地显示所需的数据。

5. 图表布局：将图表放置在合适的位置，并设置合适的大小。

根据页面的设计要求，可以将图表放置在页面的不同位置，例如居中、居左或居右等。

6. 响应式设计：考虑到不同设备和屏幕尺寸的差异，需要进行响应式设计。

即确保图表在不同设备上能够自适应地显示，保持良好的可读性和用户体验。

总结：通过CCS中Graph的用法，我们可以将复杂的数据转化为直观、易懂的图形展示。

合理选择图表类型、设置样式、数据绑定和响应式设计可以使得图表更具可视化效果，并能更好地传达数据的含义。

在项目中使用CCS中Graph进行数据可视化，可以提高用户对数据的理解和决策能力。

CCS 提供显示时频图(Time/Frequency运算结果也可以通过CCS 提供的图形功能经过一定处理显示出来,CCS 提供的图形显示包括时频分析、星座图、眼图和图像显示.如表2-3所示.用户准备好需要显示的数据后,选择命令View →Graph,设置相应的参数,即可按所选图形类型显示数据.各种图形显示所采用的工作原理基本相同,即采用双缓冲区(采集缓冲区和显示缓冲区分别存储和显示图形.采集缓冲区存在于实际或仿真目标板,包含用户需要显示的数据区.显示缓冲区存在于主机内存中,内容为采集缓冲区的拷贝.用户定义好显示参数后,CCS 从采集缓冲区中读取规定长度的数据进行显示. 显示缓冲区尺寸可以和采集缓冲区的不同,如果用户允许左移数据显示(Left-Shifted Data Display,则采样数据从显示区的右端向左端循环显示.”左移数据显示”特性对显示串行数据特别有用.CCS 提供的图形显示类型共有9种,每种显示所需的设置参数各不相同.限于篇幅,这里仅举例时频图单曲线显示设置方法.其它图形的设置参数说明请查阅连机在线帮助”Help → General Help → How to → Display Results Graphically?”. 表2-3 CCS 图形显示类型选择命令View →Graph →Time/Frequency 对话框,在”Display Type”中选择”SignalTime”(单曲线显示,则弹出图形显示参数设置对话框如图2-13所示.显示类型描述单曲线图(Single Time 对数据不加处理,直接画出显示缓冲区数据的幅度-时间双曲线图(Dual Time在一幅图形上显示两条信号曲线 FFT 幅度(FFT Magnitude 对显示缓冲区数据进行FFT 变换,画出幅度-频率曲线复数FFT(Complex FFT 对复数数据的实部和虚部分别作FFT 变换,在一个图形窗口画出两条幅度-频率曲线 FFT 幅度和相位(FFT Magnitude and Phase在一个图形窗口画出幅度-频率曲线和相位-频率曲线时域图 FFT 多帧显示(FFT Waterfall 对显示缓冲区数据(实数进行FFT 变换,其幅度-频率曲线构成一帧.这些帧按时间顺序构成FFT 多帧显示图星座图(Constellation显示信号的相位分布眼图(Eye Diagram显示信号码间干扰情况图像显示(Image显YUV 或RGB 图像图2-13 单曲线显示属性设置参数需要设置的参数解释如下:(1显示类型(Display Type单击” Display Type”栏区域,则出现显示类型下拉菜单,内容如表2-3所示.点击所需的显示类型,则Time/Frequency对话框(参数设置相应随之变化.(2视图标题(Grph Title:定义图形视图标题.(3起始地址(Start AddressA:当监控的为数组时,一般我们用数组来存变量的值,也就是自己做了个变量的缓冲区,缓冲区的长度即为数组的长度,变量的值先存到数组形式的缓冲区中。

GRAPH6软件操作说明Photon菜单及工具应用1．File (文件菜单)1.1Select machine （选择机器）在设计或修改花型之前要先选择机器的类型，设计或修改的花型将保存在所选机器类型的花型列表中。

1.2New (新建)在Photon中创建新的花型，包括DIS、SDI和PA T花型，确定花型类型后，会有对话框跳出让你选择针数和横列数，根据需要选择。

对话框中有一个maintain propeortions（保持比例）, 如在这个选项前面打钩，则在修改花型的针数或横列数时，另外一项也将随之改变，花型的长宽比例不变。

1.3Open （打开）打开所选择的机器类型中所具有的花型（包括DIS、SDI以及PA T），在文件形式处选择要打开的花型类型。

在花型列表窗口中，可以通过按预览键来预览花型。

同时，在这个窗口中，也可以通过右键点击花型的名字来删除花型（delete）或对花型重新命名(rename).1.4Close（关闭）关闭正在设计或修改的花型。

1.5Save (保存)将设计或修改过的花型用当前的名字及所在的位置保存。

1.6Save as（另存为）将目前运行的花型以新的名字保存到所选的位置。

将花型另存时可以选择保存为不同的花型类型。

将右下角的compress旁边的方框打勾，可以将花型压缩，从而节省空间。

1.7Import (输入)可以将bmp、jpg等图片或扫描的图片以及其他机器类型的花型转化到所选机器类型的机器中。

点击此命令以后，会有对话框出现，按照提示步骤进行操作。

1.8Print（打印）根据需要选择要打印的图案和参数。

1.9Print Preview (打印预览)预先查看打印效果图。

1.10Setup Printer（打印设置）设置打印参数。

1.11Exit（退出）退出Photon程序。

2. Edit（编辑）2.1 Cancel（撤消）快捷键为“Ctrl+Z”，用来撤消已经进行的操作。

CCS 使用图解1. CCS的布局和结构值得一提的是和工具栏的区别，工具栏的图如下面所示，我们将其和的工具栏比对之后发现中的探针工具已经不在的工具栏中了，这是因为中的断点就包含了探针功能2. 开始调试程序在编译完成之后，要来下载程序并进行功能调试。

“File”,”Load Program”，在工程文件夹下面的Debug文件夹下，选中**.out文件，点击打开，便开始下载程序了。

将**.out文件下载到目标板上2812的RAM中。

注意，这里是调试，所以将程序下载到RAM。

等到最后您要固化程序的时候，就得下载到FLASH了，因为断电之后，RAM里面所有的数据都会消失。

调试程序常用的一些按钮：Run和Animate的区别，Run是如果遇到断点的话它就停下来了。

而Animate就算遇到断点时先停止DSP内核，刷新窗口，然后接着继续启动运行，常用来连续刷新变量窗口和生成graph图形等1）如何添加断点我们调试代码时有时候想看看某一行或者某几行代码是否有执行，或者想看看执行前后变量的一些变化，那么我们就需要在这行或者这几行代码前加上断点了。

加上断点的方法很简单，只要在该行代码前双击就行。

双击之后，这行代码前面会出现一个红色圆块。

另外一种添加断点的方法，就是在刚才的编译工具栏上，点一下那个小手图形的按钮，前提是你要把光标移动到想要设置断点的哪一行上。

这时运行Run按钮，程序就会在断点处停下，黄色的小箭头又出现了。

那如何取消断点呢，在刚刚设置断点的那行再双击一下，代表断点的红色标记就消失了，断点也就被取消了。

如果想要清除文件内的所有断点，那么我们可以按一下刚才小手按钮旁边的那个打了叉叉的小手按钮“Debug：Remove all breakpoints”。

（2）单步调试让我们来了解一下CCS给我们提供的调试工具吧。

调试工具栏上分两类，一类是用于在源代码中调试的，另一类是用于在汇编代码中调试的。

---Source-single step源代码单步调试了，就是按一下，走一步的模式。

CCS图像处理仿真程序,步骤详细经过很长时间的摸索，我终于做到了。

方法也许很拙劣，但对没有入门的同志们而言绝对是很有用处的。

附件有两个文件，一个.m文件是用matlab将bmp图像数据存为.dat文件；另一个为ccs 工程文件，将matlab得到的数据以头文件形式加入ccs工程（复制到.h中的数组中）。

程序都是修改或直接引用模板得到的，但这不影响我们使用。

读入了数组，图像处理部分就是对数组进行操作，这就很简单了。

在我迷茫的时候我总希望发现这样的入门级但实用的帖子，可从来没找到过。

于是决定在我做出来之后一定要帮助像我一样迷茫的人！这天终于到了，希望初学者可以少走弯路！bmp2dat文件：clearclc[RGB,map]=imread('d:\1.bmp'); %共有320*240=76800个点H=RGB;r=H(:,:,1);g=H(:,:,2);b=H(:,:,3);[M,N]=size(r)for i=1:M;for j=1:N;I(i,j)=0.2989*r(i,j)+0.5870*g(i,j)+0.1140*b(i,j);endendI2=[r,g,b];I1=double(I);% imview(I1,map);fid=fopen('f:\bmp.dat','wt'); %打开一个文件写入数据% fid=fopen('f:\bmp.dat','w');n=0;for i=1:240for j=1:320n=n+1;fprintf(fid,'0x%x,\t',I1(i,j));if rem(n,1)==0;fprintf(fid,'\n');endendendfclose(fid);CCS中的C文件：int dotp(short *a,short *b,int ncount);# include <math.h># include <stdio.h>#define count 4# include "header.h" //将图像数据作为头文件引用# define BUFFERSIZE 5float buffer[BUFFERSIZE];FILE *fptr;unsigned char in_data[76800];main(){int i,j;float b;int result=0;int d,sum1=0;int sum2=0;float a=0;int n=0;for (i=0;i<76800;i++)//{//printf("%d\n",in_data[i]);if (in_data[i]>250) //调试时由于多写了一个分号，导致条件实际无效，后面的语句总是执行，浪费了我一天的时间。

CCS 提供显示时频图（Time/Frequency ）运算结果也可以通过CCS 提供的图形功能经过一定处理显示出来,CCS 提供的图形显示包括时频分析、星座图、眼图和图像显示.如表2-3所示.用户准备好需要显示的数据后,选择命令View →Graph,设置相应的参数,即可按所选图形类型显示数据.各种图形显示所采用的工作原理基本相同,即采用双缓冲区(采集缓冲区和显示缓冲区)分别存储和显示图形.采集缓冲区存在于实际或仿真目标板,包含用户需要显示的数据区.显示缓冲区存在于主机内存中,内容为采集缓冲区的拷贝.用户定义好显示参数后,CCS 从采集缓冲区中读取规定长度的数据进行显示. 显示缓冲区尺寸可以和采集缓冲区的不同,如果用户允许左移数据显示(Left-Shifted Data Display),则采样数据从显示区的右端向左端循环显示.”左移数据显示”特性对显示串行数据特别有用.CCS 提供的图形显示类型共有9种,每种显示所需的设置参数各不相同.限于篇幅,这里仅举例时频图单曲线显示设置方法.其它图形的设置参数说明请查阅连机在线帮助”Help → General Help → How to → Display Results Graphically?”. 表2-3 CCS 图形显示类型 选择命令View →Graph →Time/Frequency 对话框,在”Display Type”中选择”SignalTime”(单曲线显示),则弹出图形显示参数设置对话框如图2-13所示.显示类型 描 述 单曲线图(Single Time) 对数据不加处理,直接画出显示缓冲区数据的幅度-时间 双曲线图(Dual Time)在一幅图形上显示两条信号曲线 FFT 幅度(FFT Magnitude) 对显示缓冲区数据进行FFT 变换,画出幅度-频率曲线 复数FFT(Complex FFT) 对复数数据的实部和虚部分别作FFT 变换,在一个图形窗口画出两条幅度-频率曲线 FFT 幅度和相位(FFT Magnitude and Phase)在一个图形窗口画出幅度-频率曲线和相位-频率曲线 时域图 FFT 多帧显示(FFT Waterfall) 对显示缓冲区数据(实数)进行FFT 变换,其幅度-频率曲线构成一帧.这些帧按时间顺序构成FFT 多帧显示图 星座图(Constellation)显示信号的相位分布 眼图(Eye Diagram)显示信号码间干扰情况 图像显示(Image)显YUV 或RGB 图像图2-13 单曲线显示属性设置参数需要设置的参数解释如下:(1)显示类型(Display Type)单击” Display Type”栏区域,则出现显示类型下拉菜单,内容如表2-3所示.点击所需的显示类型,则Time/Frequency对话框(参数设置)相应随之变化.(2)视图标题(Grph Title):定义图形视图标题.(3)起始地址(Start Address)A：当监控的为数组时，一般我们用数组来存变量的值，也就是自己做了个变量的缓冲区，缓冲区的长度即为数组的长度，变量的值先存到数组形式的缓冲区中。

S7 Graph功能块的参数设置1.顺序控制系统的运行模式通过对S7 Graph FB的参数设置，可以选择顺序控制系统的4种运行模式（见“图2-1”），从而决定顺序控制器对步与步之间的转换的处理方式。

（1）自动（Automatic）模式在自动模式，当转换条件满足时，由当前步转换到下一步。

（2）手动（Manual）模式与自动模式相反，在手动模式时，转换条件满足并不能转换到后续步，步的活动或不活动状态的控制是用手动完成的。

（3）单步（Inching）模式单步模式与自动模式的区别在于它对步与步之间的转换有附加的条件，即只能在转换条件满足和输入参数T_PUSH的上升沿，才能转换到下一步。

（4）自动或切换到下一步（Automatic or step-by-step）模式在该模式，只要转换条件满足或在功能块的输入信号T_PUSH（见“表5-2”）的上升沿，都能转换到下一步。

在RUN模式下可以用功能块的输入参数来选择4种工作模式，在下列参数的上升沿激活相应的工作模式：SW_AUTO：自动模式；SW_MAN：手动模式；SW_TAP：单步（Inching）模式；SW_TOP：自动或切换到下一步（Automatic or Switch to next）模式。

2.S7 Graph FB的参数集S7 Graph FB有4种不同的参数集（见“表5-1”），“图5-1”是梯形图中最小参数集的S7 Graph FB符号，V5版的“Definable/Maximum”（可定义/最大）参数集使用“表5-2”和“表5-3”中所有的参数。

FB的参数集见“表5-1”，S7 Graph FB的输入参数见“表5-2”，S7 Graph FB的输出参数见“表5-3”，工作模式与S7 Graph FB的输入参数子关系见“表5-4”，4种工作模式都要使用的S7 Graph FB的输出参数见“表5-5”。

在S7 Graph程序编辑器中执行菜单命令“Options” “Block Settings”，在出现的对话框的“Compile/Save”选项卡（见“图4-1”）的“FB Parameters”区中，可以选择需要的参数集。

今天早上花了半天的时间，帮一个朋友调试出了波形图，自己以前弄过，后来忘记了，在此记录下来，方便以后的查阅。

也给不会的同学做使用方法上一个参考。

调出波形图，有以下几个步骤：1）View -> Graph -> Time/Frequency。

完成这几步之后，就会出来一个表格，如果什么都不填写，能看进一个基本的坐标图。

2）要明确自己需要的图是什么图，输出关于时间变量的图还是关于频率变量的图，如果不明白这两个的意思，好，那就做一个简单的说明吧。

我们一般在示波器上看见的图就是时间图，那什么是频率图呢？比方说，我们需要看一个频率为5HZ的正弦信号，那么看到的正弦波是时间图，频率图就是在横坐标等于5的地方有一个竖线，表示只有频率等于5HZ的时候有值，其他的频率都没有值。

如果你明白什么是FFT的话就更好理解了。

好了开始修改各个参数了。

明确自己要看的是什么图了之后，在第一栏Display Type中选择，Single Time就是时间图，FFT Magnitude 就是频率图，还有一些其他的选型，可以自己去理解一下，比方说眼图Eye Diagram。

根据需要查看。

3）Graph Title，是修改图的名称的，比方说你画了好几个时间图，你怎么知道哪一幅图是哪一个呢？就在这个时候用名字分开吧。

4）Start Address，是填写你的输入地址的，可以写输入的名字，也可以写地址，一般情况都是写名字的，比方说很多时候会用INPUT来命名输入信号，大家都不太关心编译之后生成出来存储块地址。

5）DSP Data Type，这个是填写数据类型的，不然的话是出不来图形的，如果你不知道的话，那肯定不是自己写的程序，对于别人的程序就好好好的研读一番了，看一下数据类型。

6）把这几个主要的改好了之后，基本上就没有什么问题了。

选择OK后，就退出了表格填写部分。

然后在程序中将断点打在输出的语句上，运行，当程序运行到这里的时候，就会有波形图出来了。

——顺序功能图语言S7 Graph的使用S7 Graph语言是S7-300用于顺序控制程序设计的一种语言，遵从IEC 61131-3标准中的顺序控制语言的规定。

下面给大家介绍一下该软件的使用。

1．S7 Graph的安装S7 Graph软件属于可选的软件包，需要单独安装。

安装步骤如下：（1）双击setup.exe安装文件，安装开始。

（2）弹出“安装语言”对话框。

选择“English”，如图？？所示。

图选择安装语言后面弹出的对话框，点击“下一步”或“是”即可。

（3）安装过程，要求安装授权。

如图？？所示。

图安装授权（4）最后，弹出下面对话框，点击“Finish”，完成安装。

图完成安装2．S7 Graph的结构：用S7 Graph编写的顺序功能图程序以功能块（FB）的形式被主程序OB1调用。

S7 Graph FB包含许多系统定义的参数，通过参数设置对整个系统进行控制，从而实现系统的初始化和工作方式的转换等功能。

对于一个顺序控制项目至少需要3个块：1）一个调用S7 Graph FB的块，可以是组织块（OB）、功能（FC）和功能块（FB）。

2）一个S7 Graph FB块，用来描述顺序控制系统的任务及相互关系。

3）一个DB块，作为背景数据块，保存顺序控制的参数。

其中，一个S7 Graph FB最多包含250步和250个转换。

3．S7 Graph编辑器：图？？中是S7 Graph的编辑器界面，左边的窗口是浏览窗口，右边的是程序编辑区。

浏览窗口有三个选项：“Graphic”（图形）选项卡、“Sequencer”（顺序控制器）和“Variables”（变量选项卡）。

“Graphic”（图形）选项卡的中间是顺序控制器，其上下是永久性指令；“Sequencer”（顺序控制器）可以方便的浏览总体结构；“Variables”（变量选项卡）中的变量是编程时可能用到的各种基本元素。

图 S7 Graph编辑器4．应用实例：还是以锅炉的鼓风机和引风机的控制要求为例，其工作过程是：按下起动按钮I0.0后，引风机开始工作，5s后鼓风机开始工作，按下停止按钮I0.1后，鼓风机停止工作，5s后引风机再停止工作。

在CCS开发环境下graph工具的使用一．实验目的：1.掌握CCS2000环境下断点、探针和动态仿真（animate）工具的使用；2.在CCS环境下，FILEIO的设置，图形显示工具graph的使用。

二．实验步骤1.打开SETUP CCS设置软件，选择F2812 Device Simulator软件仿真模板。

2.按照路径C:/ti/tutorial/dsk2812/sinewave/sinewave.pjt打开工程文件；3.点击编译链接工具编译工程文件；4.在FILE下拉菜单下选择Load program选项，打开Debug文件夹，点击sinewave.out可执行文件。

5.在sinewave.c文件中，DataIO( )函数前设置探针，断点。

6.在FILE下拉菜单下，选中FILEIO选项，弹出FILEIO设置对话框。

7.点击Add File 按钮，选择sine.dat文件，然后，点击Add Probe Point按钮，建立如图所示连接。

8.设置在程序中读入外部sine.dat文件数据的起始地址，读入数据长度，并按确定键。

9.在VIEV下拉菜单下，选择Graph选项下的Time/Frequecy,打开图形绘制界面。

10.设置显示输入数据图形窗口：将图形属性对话框中Title设置显示文件名称为input,Start Address中填充读入外部Sine.dat数据的起始地址currentBuffer.input，采样数据缓冲区长度设为100，数据类型选择16-bit signed integer,其他不改动。

11.设置显示输入数据图形窗口：将图形属性对话框中Title设置显示文件名称为output,Start Address中填充currentBuffer.output，采样数据缓冲区长度设为100，数据类型选择16-bit signed integer,其他不改动。

12.点击Animate动态仿真运行键，运行程序，观察输入和输出图形的变化。

利用CCS查看生成的图像流程通过CCS中的Graph工具可以方便的查看对应地址中数据的图形，是一种方便快捷的方式，其原理是通过设置断点，将程序在断点运行时产生的数据保存起来，再通过调用把数据用图像的格式显现出来。

1.首先需要定义数组，比如定义一个out_buffer类型的数组，例int out_buffer[Size]，Size为数组中数据的个数，可为100,200等。

2.为了能直观的观察数组中的数据，可将数组名选中后，右键选择add to watch window。

在CCS底部就以数组为单位显示数组中的数据。

3.设定正确的断点后，重要的一步是将产生的数据保存起来，点击菜单栏第一个File中的Data,点击Save，即File→Data→Save，这时弹出对话框，选择对应的文件名，保存。

4.保存后，弹出另外一个对话框，选择保存数据的地址，长度和类型，如下图。

地址选择定义数组的地址，长度对应于Size，Page中选择Data，即数据。

点击OK。

5.选择断点管理器，为，在最左面一栏中的最下面，点击后在CCS的右下角出点对话框，将滑块向右滑动，选择Action项中的Read Data选项，如图所示。

6.选择后弹出对话框，如图所示。

在File的右面点击省略号，选择数据的位置和文件。

Wrap Around意思是数据读完后从第一个重新显示，即循环显示，将右面的复选框勾上则自动变为True。

第三行的是起始地址，为定义数组的起始地址，接下来的Page保持默认，Length中选择数组中数据的个数，注意这里都为十六进制。

7.配置好点击OK后，弹出如下窗口，显示的是从已存的数据文件中将数据读出来的控制器。

弹出来后，将其放在一边。

8.选择View中的Graph中的Time/Frequency选项，即View--->Graph--->Time/Frequency。

选择之后，弹出对话框，第一行选择显示类型，选择单个数据显示即可，为Single Time。
