最新中星9号卫星接收器刷机程序与制作图纸

具体的操作方法如下：一、升级方法：先决条件是，你在卫星电视维修部做过第一次升级，密码变成了6位的。

二、步骤：菜单→系统设置→密码→然后输入不同型号机子的密码→确定→自动搜索→确定→完成46个台的搜索。

如果搜索完成死机啦，关闭机顶盒重启即可。

三、调整音频：搜索完成后，可能声音和图像不匹配，串台。

调节方法如下：1、先调到一个台，按“F2”键→出现“右上角大屏幕、周围小屏幕”的图像→然后按“菜单”就会在大屏幕上有数字和声音编号→这时用左右声音键调出和屏幕图像相符的声音→按“确认”锁定一个台。

2、再按“菜单”就会关掉数字框→再按上下频道键选择下一个台，继续按“菜单”就会在大屏幕上有数字和声音编号→用左右声音键调出和屏幕图像相符的声音→按“确认”锁定这个台，重复以上操作，直到全部图像和声音相符。

3、可能屏幕上显示的台标和实际台标不同，不用管它，这是没办法的事情。

谁叫咱用盗版呢。

恢复出厂设置升级法：1.拔掉信号线（此步非常重要）；2.开机；3.选择遥控器或接收机面板的“菜单键”；4.进入“系统设置”，密码栏输入“9999”(个别机型“0000”)，执行“恢复出厂设置”，确认；5.插入信号线；6.选“手动搜索”，按下右音量键，选中“频点2”，确认；7.依次搜索频点3、4并确认；8.完毕，退出。

小锅天线破解卫星升级全攻略破解方法一：手动搜索自从中星9九卫星升级后部分山寨机开机无法完成自动升级。

开机后自动搜索到39%后便会出现死机现象，此时遥控失灵无法退出。

注意！这不是死机。

解决方法：将信号线拔掉，会完成自动搜索，由于无信号搜索，搜完后显示搜到0套电视，不过此时遥控能用但接收机仍处于无节目状态。

然后再接上信号线，进入莱单，将四组转发器进行手动搜索。

注意！一定要手动，自动搜索会再次死机的。

手动搜索完成后接收机可恢复正常工作，大家可以试试!破解方法二：恢复出厂设置今天试了一下，升级程序确实进入接收机了，但是你如果启动升级程序，仅序号从01、1001、004变到06、10001、004，升级条根本不变化。

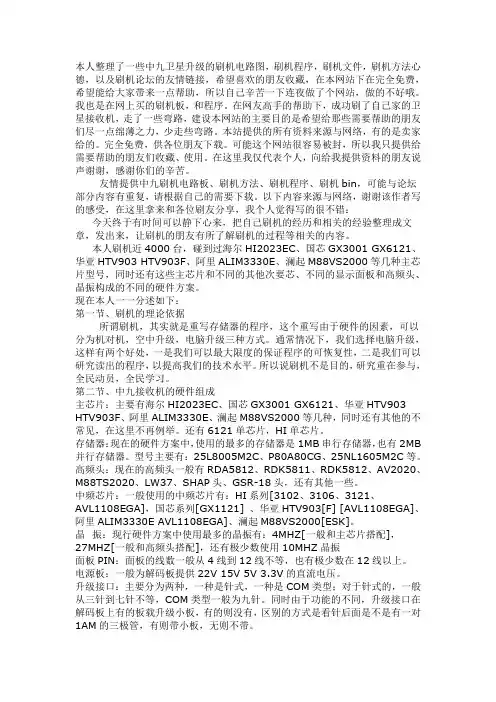

本人整理了一些中九卫星升级的刷机电路图，刷机程序，刷机文件，刷机方法心德，以及刷机论坛的友情链接，希望喜欢的朋友收藏，在本网站下在完全免费，希望能给大家带来一点帮助，所以自己辛苦一下连夜做了个网站，做的不好哦。

我也是在网上买的刷机板，和程序。

在网友高手的帮助下，成功刷了自己家的卫星接收机，走了一些弯路，建设本网站的主要目的是希望给那些需要帮助的朋友们尽一点绵薄之力，少走些弯路。

本站提供的所有资料来源与网络，有的是卖家给的。

完全免费，供各位朋友下载。

可能这个网站很容易被封，所以我只提供给需要帮助的朋友们收藏、使用。

在这里我仅代表个人，向给我提供资料的朋友说声谢谢，感谢你们的辛苦。

友情提供中九刷机电路板、刷机方法、刷机程序、刷机bin，可能与论坛部分内容有重复，请根据自己的需要下载。

以下内容来源与网络，谢谢该作者写的感受，在这里拿来和各位刷友分享，我个人觉得写的很不错：今天终于有时间可以静下心来，把自己刷机的经历和相关的经验整理成文章，发出来，让刷机的朋友有所了解刷机的过程等相关的内容。

本人刷机近4000台，碰到过海尔HI2023EC、国芯GX3001 GX6121、华亚HTV903 HTV903F、阿里ALIM3330E、澜起M88VS2000等几种主芯片型号，同时还有这些主芯片和不同的其他次要芯、不同的显示面板和高频头、晶振构成的不同的硬件方案。

现在本人一一分述如下：第一节、刷机的理论依据所谓刷机，其实就是重写存储器的程序，这个重写由于硬件的因素，可以分为机对机，空中升级，电脑升级三种方式。

通常情况下，我们选择电脑升级，这样有两个好处，一是我们可以最大限度的保证程序的可恢复性，二是我们可以研究读出的程序，以提高我们的技术水平。

所以说刷机不是目的，研究重在参与，全民动员，全民学习。

第二节、中九接收机的硬件组成主芯片：主要有海尔HI2023EC、国芯GX3001 GX6121、华亚HTV903 HTV903F、阿里ALIM3330E、澜起M88VS2000等几种，同时还有其他的不常见，在这里不再例举。

中星9号卫星接收机升级破解之刷机全攻略一、仔细观察自己的接收机1、观察接收机背后的升级口是几根针？或几个孔？9针或9孔的机器不需要任何转换电路（刷机小板）可直接与电脑进行连接；3、4、5、6针的机器需要购买电平转换电路（刷机小板），因为电脑的电平信号与机器的电平信号不同，所以不能直接与之通讯，需要电平转换电路做中间的桥梁，一般有两种一种是“RS232转TTL”、另一种是“USB转TTL”，如果家里有台式电脑，并且后面有COM口（9针串口）的话，推荐购买“RS232转TTL”，这种小板不需要安装驱动，可直接与电脑连接，另一头连接接收机，价格便宜，这种小板采用的芯片一般为MAX232或MAX3232，如果购买的是MAX3232芯片的小板，还需要将小板上的vcc连接到接收机的vcc（+3.3v或+5v）上为小板供电，除此之外还可以将小板上的vcc和gnd用usb线接到电脑usb口的vcc 和gnd为小板提供稳定的+5v供电；如果购买的是MAX232芯片，则只能使用usb线取来+5v供电给小板，不可以用接收机上的+3.3v，max232必须采用+5v供电；“USB转TTL”适合笔记本电脑用户，他们没有9针的com口，用usb转ttl还有一个好处就是不必外接供电，usb自带供电给小板，但使用“USB转TTL”小板需要安装pl2303驱动，将usb口变成com口，方可与接收机进行通讯，usb小板所采用的芯片一般为pl2303，以上是最常见的2种电平转换小板，可以在老式的手机数据线里找找有没有“MAX232”“MAX3232”“pl2303”这3个芯片……补充说明：接收机后面是9针com口的山寨机，由于后来的山寨厂家很不规范，后面的com口只是个摆设，并不可以直接用3根导线实现连机，打开机箱，如果在主板上能找到max232芯片，则说明你的com口是真的；如果找不到，仔细观察后面接口位于主板上的标注，可使用ttl小板连机，个别机器在主板上还可以找到第二升级口的焊点，自己焊出几根线也一样可以外加ttl小板来连机；如果你的机器做工很好，里面有2MB的储存器，是老式的机器，铁壳的，里面带有max232芯片的，是可以直接用3根导线连机的，我此前接触的就是这样的机器……2、观察自己的接收机的主芯片是什么牌子及型号？常见的主芯片品牌有海尔、国芯、华亚等……海尔一般为Hi2023或Hi2023E……国芯一般有GX3001,6121……等，不同的芯片要选择不同的刷机工具，例如海尔的芯片要使用“ABS_Flasher_V1.6”，国芯的芯片要使用“GxDownloaderIII 1.008”（英文界面）或“GxDownloaderIII 2.120”（中文界面）……补充：大家如果遇到“Hi2023”的海尔芯片，请看清楚下面一行写的是什么，如果下面一行写着“E0925”或“E09xx”等字样，在读取和烧写时应选择2023E，而不要选择2023！3、观察自己的接收机储存器是多大的？是1MB的还是2MB的？储存器是系统指令的载体，读取和烧写的.bin文件就是存储在此芯片内。

具体的操作方法如下：一、升级方法：先决条件是，你在卫星电视维修部做过第一次升级，密码变成了6位的。

二、步骤：菜单→系统设置→密码→然后输入不同型号机子的密码→确定→自动搜索→确定→完成46个台的搜索。

如果搜索完成死机啦，关闭机顶盒重启即可。

三、调整音频：搜索完成后，可能声音和图像不匹配，串台。

调节方法如下：1、先调到一个台，按“F2”键→出现“右上角大屏幕、周围小屏幕”的图像→然后按“菜单”就会在大屏幕上有数字和声音编号→这时用左右声音键调出和屏幕图像相符的声音→按“确认”锁定一个台。

2、再按“菜单”就会关掉数字框→再按上下频道键选择下一个台，继续按“菜单”就会在大屏幕上有数字和声音编号→用左右声音键调出和屏幕图像相符的声音→按“确认”锁定这个台，重复以上操作，直到全部图像和声音相符。

3、可能屏幕上显示的台标和实际台标不同，不用管它，这是没办法的事情。

谁叫咱用盗版呢。

恢复出厂设置升级法：1.拔掉信号线（此步非常重要）；2.开机；3.选择遥控器或接收机面板的“菜单键”；4.进入“系统设置”，密码栏输入“9999”(个别机型“0000”)，执行“恢复出厂设置”，确认；5.插入信号线；6.选“手动搜索”，按下右音量键，选中“频点2”，确认；7.依次搜索频点3、4并确认；8.完毕，退出。

小锅天线破解卫星升级全攻略破解方法一：手动搜索自从中星9九卫星升级后部分山寨机开机无法完成自动升级。

开机后自动搜索到39%后便会出现死机现象，此时遥控失灵无法退出。

注意！这不是死机。

解决方法：将信号线拔掉，会完成自动搜索，由于无信号搜索，搜完后显示搜到0套电视，不过此时遥控能用但接收机仍处于无节目状态。

然后再接上信号线，进入莱单，将四组转发器进行手动搜索。

注意！一定要手动，自动搜索会再次死机的。

手动搜索完成后接收机可恢复正常工作，大家可以试试!破解方法二：恢复出厂设置今天试了一下，升级程序确实进入接收机了，但是你如果启动升级程序，仅序号从01、1001、004变到06、10001、004，升级条根本不变化。

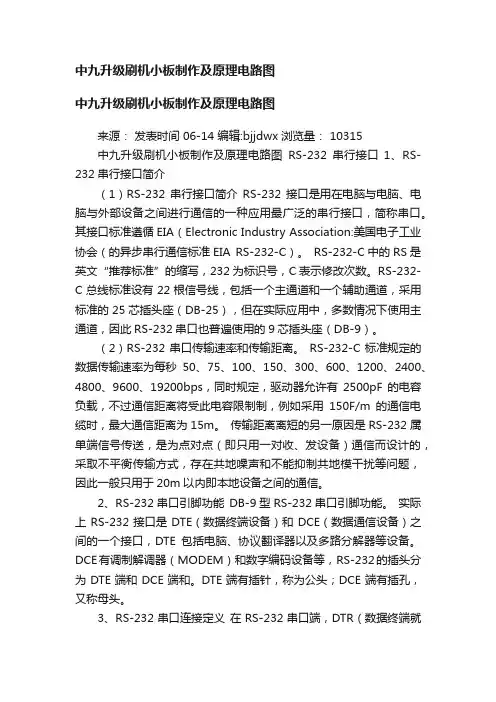

中九升级刷机小板制作及原理电路图中九升级刷机小板制作及原理电路图来源：发表时间 06-14 编辑:bjjdwx 浏览量： 10315中九升级刷机小板制作及原理电路图RS-232串行接口1、RS-232串行接口简介（1）RS-232串行接口简介RS-232接口是用在电脑与电脑、电脑与外部设备之间进行通信的一种应用最广泛的串行接口，简称串口。

其接口标准遵循EIA（Electronic Industry Association:美国电子工业协会（的异步串行通信标准EIA RS-232-C）。

RS-232-C中的RS是英文“推荐标准”的缩写，232为标识号，C表示修改次数。

RS-232-C总线标准设有22根信号线，包括一个主通道和一个辅助通道，采用标准的25芯插头座（DB-25），但在实际应用中，多数情况下使用主通道，因此RS-232串口也普遍使用的9芯插头座（DB-9）。

（2）RS-232串口传输速率和传输距离。

RS-232-C标准规定的数据传输速率为每秒50、75、100、150、300、600、1200、2400、4800、9600、19200bps，同时规定，驱动器允许有2500pF的电容负载，不过通信距离将受此电容限制制，例如采用150F/m的通信电缆时，最大通信距离为15m。

传输距离离短的另一原因是RS-232属单端信号传送，是为点对点（即只用一对收、发设备）通信而设计的，采取不平衡传输方式，存在共地噪声和不能抑制共地模干扰等问题，因此一般只用于20m以内即本地设备之间的通信。

2、RS-232串口引脚功能DB-9型RS-232串口引脚功能。

实际上RS-232接口是DTE（数据终端设备）和DCE（数据通信设备）之间的一个接口，DTE包括电脑、协议翻译器以及多路分解器等设备。

DCE有调制解调器（MODEM）和数字编码设备等，RS-232的插头分为DTE端和DCE端和。

DTE端有插针，称为公头；DCE端有插孔，又称母头。

（一）首先来说安装吧!馈线头虽简单但做好很重要（很多不开机，无信号，信号时有时无等现象多源于此）！如图取一二公分位置,绕一圈剪破外皮, 注意力度不要刮断,然后把外皮撕破取下,取下的外皮先不要扔掉,可能还有用!有些天线太细了,可以用它加厚,这样才更牢固!然后再把主芯线的外皮再绕一圈剪破取掉,注意力度不要刮断！天线细了一点,馈源头没法牢固,所以把刚刚剪下的外皮剪成三角型,然后再把馈源头,旋进去!看看有没有短路,就是密密麻麻的细线芯不能与中间的单独的粗线芯短路!太长了我们可以剪短一点,太长的话是不行的（一般芯线外露0.5厘米为易）! 其它的馈源头也是这种方式制做! 最好是选防水,锣旋式的!馈源线头做好了,就把一头接在接收机上,一头接在高频头上!电视上要接A V1 A V 2 A V 3 A V 4 等的输入（IN）孔。

然后把电视转到相对应的视频上——电视遥控器上有A V键的用A V键选择，没有的按信号源，再选到相应A V上，用音量+（有的用OK）确认出现画面后,我们开始寻星。

用F3（调星）键进入安装与信号检测,有的需按多次进入，还有的只能从菜单键,选系统设置输入密码（一般为0000 9999 000000 999999）, 进入后,不要选频率11840 的位置（有的机器要按一下确认键才有信号）！这里一定要绿色才能正常收看节目,信号质量能多大就调到多大去!调星要有耐心,一个人在动天线（不要档在锅前面调）,一个人在室内看信号质量了! 寻到星后信号调到最好,一定要记得把天线固定好!安装是比较简单,要有耐心!特别是没有经验者!中九的方位是, 西南方向!（二）中九机升级现在开始先说说用万能表查地线TX RX 了我们以数字表为例先把档位打在,二极管档上!然后红笔黑笔要接在对应的接口上红笔接在黑笔接在COM 口上开始量数据了! 红笔接在天线的暴露处地线__阻值为0欧信号线(TX RX)__阻值相似都为1000欧左右(信号线开机一般有3.3V电压,有个别的只有一脚有电)信号线开机无电压且主板上靠近升级口处有两个贴片三极管的升级时不用小板,信号脚阻值只要有一脚低于100欧恐怕也只能换主芯了！你知道地线,TX RX线了,接好你的线（地线最好用一专用线夹在机顶盒音视频插座上）,然后打开软件,软件要对应还要设置好,否则是连接不上的!电脑设置方法端口设置——每秒位数115200，数据位8，奇偶校验（华亚，阿里，中天联科A10S-9AAT等设为偶，其它的设为无），停止位1，流控制无。

具体的操作方法如下：一、升级方法：先决条件是，你在卫星电视维修部做过第一次升级，密码变成了6位的。

二、步骤：菜单→系统设置→密码→然后输入不同型号机子的密码→确定→自动搜索→确定→完成46个台的搜索。

如果搜索完成死机啦，关闭机顶盒重启即可。

三、调整音频：搜索完成后，可能声音和图像不匹配，串台。

调节方法如下：1、先调到一个台，按“F2”键→出现“右上角大屏幕、周围小屏幕”的图像→然后按“菜单”就会在大屏幕上有数字和声音编号→这时用左右声音键调出和屏幕图像相符的声音→按“确认”锁定一个台。

2、再按“菜单”就会关掉数字框→再按上下频道键选择下一个台，继续按“菜单”就会在大屏幕上有数字和声音编号→用左右声音键调出和屏幕图像相符的声音→按“确认”锁定这个台，重复以上操作，直到全部图像和声音相符。

3、可能屏幕上显示的台标和实际台标不同，不用管它，这是没办法的事情。

谁叫咱用盗版呢。

恢复出厂设置升级法：1.拔掉信号线（此步非常重要）；2.开机；3.选择遥控器或接收机面板的“菜单键”；4.进入“系统设置”，密码栏输入“9999”(个别机型“0000”)，执行“恢复出厂设置”，确认；5.插入信号线；6.选“手动搜索”，按下右音量键，选中“频点2”，确认；7.依次搜索频点3、4并确认；8.完毕，退出。

小锅天线破解卫星升级全攻略破解方法一：手动搜索自从中星9九卫星升级后部分山寨机开机无法完成自动升级。

开机后自动搜索到39%后便会出现死机现象，此时遥控失灵无法退出。

注意！这不是死机。

解决方法：将信号线拔掉，会完成自动搜索，由于无信号搜索，搜完后显示搜到0套电视，不过此时遥控能用但接收机仍处于无节目状态。

然后再接上信号线，进入莱单，将四组转发器进行手动搜索。

注意！一定要手动，自动搜索会再次死机的。

手动搜索完成后接收机可恢复正常工作，大家可以试试!破解方法二：恢复出厂设置今天试了一下，升级程序确实进入接收机了，但是你如果启动升级程序，仅序号从01、1001、004变到06、10001、004，升级条根本不变化。

图文解说中星9号卫星接收机高斯贝尔手动升级破解最新方法PID加密是10年前台湾人想出来的。

没几个月就被上海电脑高手白兰氏发现并破解，最后搞到超视倒闭。

中九采用10年前的技术加密，并非没有招数，而是囿于现有的芯片有限功能，不得已采用的办法。

但有一点和超视不同，中九可以频繁下载新软件，进行空中升级，配合频繁更换PID码，让山寨机疲于奔命。

部分机器更改PID码的方法：1.打开菜单——系统设置——确认——输入超级****密码——确认——出来：安装与信号检测（此密码绝非是四个0）密码超级应该是9999 自动搜索手动搜索恢复出厂设置版本信息按下行键到“手动搜索”——按右键：频点序号1——2——3——4——5——按确认——第二行“频率”输入*****——第三行“符码率”输入*****——按确认，机子就开始搜索了。

不同的厂家软件上有一定的差异，只是给个参考给大家。

F302合家欢和发烧版一直没有落单，原因有两条。

一是国芯的二代芯片迟迟交不出货，二是中九升级之后是否会废掉武工？中九采用PID码加密，中了先前的预料，F302已经有应对软件，但目前PID需要手动修改。

中九升级之后，如果搜索F3，只剩下12个免费频道。

下图中还有其他卫星频道，中九频道就是12个：升级固件之后的版本号：升级之后，顺利下载56个电视频道。

建议不要做整个卫星搜索，而是手动分别输入三个频点，搜索三次，这样频道次序不容易搞混：11840的AAC广播频道又出现了，这个前几天已经研究过了：有发现不升级固件，直接修改频道PID也能成功，是的。

但是如果以后重新搜索，加密频道将不复存在。

这是由于中九此次升级，采用不发PMT表单，造成终端锁不定频道。

F3的本次升级，就是应对这个步骤的。

进入频道编辑菜单：按公布的PID资料，逐个频道进行手动修改，每个频道修改三项，这一步比较费时间，我刚才弄了半个多小时才搞定一台F302。

不过这些资料可以通过网络，保存在PC中，以便今后随时可以远程调用。

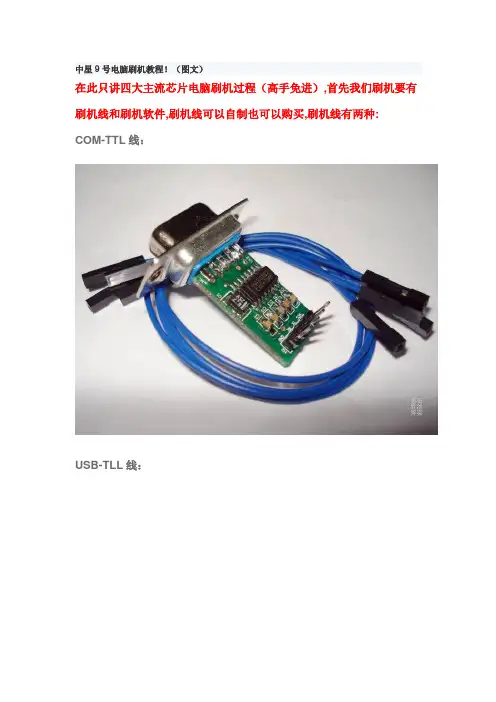

中星9号电脑刷机教程！（图文）在此只讲四大主流芯片电脑刷机过程（高手免进）,首先我们刷机要有刷机线和刷机软件,刷机线可以自制也可以购买,刷机线有两种:COM-TTL线：USB-TLL线：现在的小板是多种多样，看看下面这个多功能板，还是不错的；USB 转TTL/USB转RS232/USB转串口刷机升级/升级小板/刷机专用串口型升级小板简易通讯自测方法，1、连接小板上的RX和TX2、在windows系统中，点击：开始->运行->输入“CMD”回车3、出现：“-”后，在“-”后面输入“debug”回车4、输入“O 3F8 AA”回车，（字母O，3f8是串口Com1，AA是测试数据，其他数据任意）5、输入“i 3f8”回车6、如果小板通讯没问题就会出现“AA”，否则小板有问题数据就会不一致好了刷机线有了下面就来刷机吧.刷机就要先来认识中九机的机芯,中九机芯比较普遍的是主解码芯片:首先要识别升级口针脚定义即查清GND(地线)、RXD(数据输入)、TXD(数据输出)、VCC(电源).BL(复位)等针脚的位置，要查清是很容易的，用万用表R*100档分别测几个针脚与机壳的电阻值，为0欧的脚肯定是GND，有两个电阻值相差不大，还有一个电阻值最小但不为0，这个电阻最小的脚就是VCC,剩下一个电阻值不大不小是BL，两个电阻值相差不大的脚就是RXD、TXD。

再用万用表直流电压V*10v档测几个针脚，可分别测出为0v、3.3v、3.3v和3-5v的VCC电压、1.6v 的BL脚。

有的机子几个脚都测不出电压，那是因为接收机内部已做好了联接电平转换电路，故不要再用刷机板，就可以直接用三根线联接PC-升级口2-3.3-2.5-5即可刷机。

硬件认识完我们来认识软件,每种主芯片都使用不同刷机程序来刷机升机. 先用刷机线连好TX.RX.GND三根线,刷机线电源最好另外取USB 口5V电压稳定,开软件,先备份原机BIN,在找同主副芯片,高频头.晶体管.排线相同的自动搜索的BIN ,刷写进机顶盒就行了,还有用那台电脑刷机要设置”我的电脑-属性-硬件-设备管理-端口-通讯端口一端口设置-每秒位数改为115200,其它不变这样才能连接,USB口刷机线的要装驱动,找到虚拟端口设置相同 .1.海尔芯片:我们用ABS-flasher-1.7.exe 看图设置备份刷机.海尔1M存储器读取备份时首先更改ABS_Flasher软件CMD文件夹下config.ini文件（请取消只读属性)将图中的０Ｘ２０００００改为０Ｘ１０００００，这样备份出的bin才是1M的,否则备份为2M写回时容易变砖！！！2.国芯芯片:我们用Gxdownloaderlll.exe工具,看图设置备份刷机3.华亚芯片:我们用serial-dump.exe导出工具进行读取备份,看图设置刷机用改写程序serial-app.exe回写工具,进行刷写,看图设置4.阿里芯片:我们用M3330E.exe 备份刷写,看图设置四大主流芯片刷写设置介绍完了,我们刷写时一定要找到相同配置的机顶盒BlN刷入否则就会无法收看或不开机(俗称变砖),例如:2023E+3121+5812+2晶+10芯就是指主芯片海尔2023E.副芯片3121.高频头5812.2个晶体管,10芯面板排线,只要这几点对上了就保证不会变砖了.其它少量机芯刷机大同小异,但要找相应的刷机软件进行备份刷写,在此就不讲述了.下面来说说刷错bin后变砖怎么办有时刷写会因为种种原因如停电,数据不正确,5V电压不足等…造成刷写失败,就会无法收看电视这时就要分别对待进行恢复从新刷写bin: 1.海尔机芯一般都有BL针脚(即复位脚)机子上都有只要将此脚与机内3.3V(VCC)电源连接开软件开机点复位恢复连接即可重写了. 若没有印有“BL”脚，我们可以将Hi2023E/EC芯片正面对准自己（即芯片字样正立）从芯片左边自上而下顺数第１３个引脚即为应短接针脚，Hi2023芯片（小芯片）的为第９引脚,大海尔正面对准自己（即芯片字样正立）右边从下向上数12脚就是BL脚.2.国芯拥有自动复位的特性一般不容易变砖,多连几次就可连接重新写入正确的bin即可.3.华亚也拥有自动复位的特性，刷成砖后会不联机，这时要更换不同版本刷机软件进行连接一般英文版的好连一些,还连不上就把华亚升级工具目录下的serial_app.ini文件移动到别处,这时就会好连接了4.阿里也能自我恢复,重刷即可.连接不上要多想想设置,接线,电压,虚焊等方面总会出现奇迹.这些也不能保证国芯,华亚,阿里完全恢复砖机,这时只有焊下存储器放到编程器刷写,但是不是人人都买的起编程器,都干维修,这里我们可以找一台带BL针的海尔芯片的机子当简易编程器使用,把要修复砖机的存储器焊下放在海尔芯机子上,连接BL.VCC两脚,点复位重新刷写砖机正确bin焊回就可修复,此法也可用在有升级BIN没有刷机程序的少量机芯.5，手头上没有编程器的朋友，可以把海尔芯片的机子当编程器，机子一定要带bL的，把原机flash吹出，接上需要刷的flash芯片，引脚不能弄错啦！！刷上相应的BIN，把刷好的芯片焊回，ok! 希望能帮到一些急需要编程器的维修人员！。

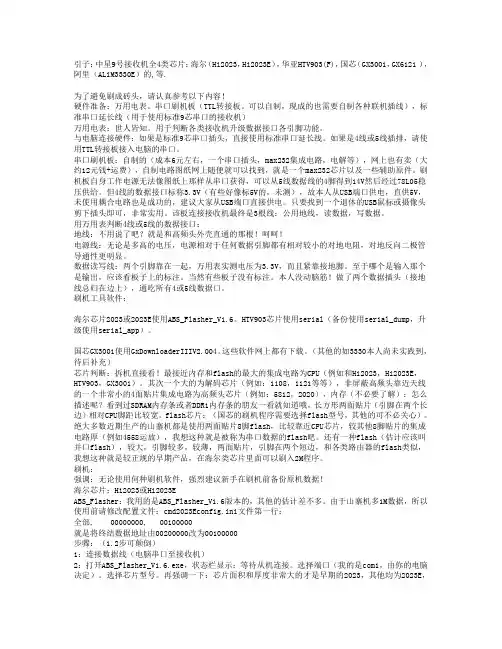

引子：中星9号接收机全4类芯片：海尔（Hi2023，Hi2023E），华亚HTV903(F)，国芯（GX3001，GX6121 ），阿里（ALiM3330E）的,等.为了避免刷成砖头，请认真参考以下内容！硬件准备：万用电表。

串口刷机板（TTL转接板。

可以自制，现成的也需要自制各种联机插线），标准串口延长线（用于使用标准9芯串口的接收机）万用电表：世人皆知。

用于判断各类接收机升级数据接口各引脚功能。

与电脑连接硬件：如果是标准9芯串口插头，直接使用标准串口延长线。

如果是4线或5线插排，请使用TTL转接板接入电脑的串口。

串口刷机板：自制的（成本6元左右，一个串口插头，max232集成电路，电解等），网上也有卖（大约12元钱+运费），自制电路图纸网上随便就可以找到，就是一个max232芯片以及一些辅助原件。

刷机板自身工作电源无法像图纸上那样从串口获得，可以从5线数据线的4脚得到14V然后经过78L05稳压供给。

但4线的数据接口标称3.3V（有些好像标5V的，未测），故本人从USB端口供电，直供5V，未使用耦合电路也是成功的，建议大家从USB端口直接供电。

只要找到一个退休的USB鼠标或摄像头剪下插头即可，非常实用。

该板连接接收机最终是3根线：公用地线，读数据，写数据。

用万用表判断4线或5线的数据接口：地线：不用说了吧？就是和高频头外壳直通的那根！呵呵！电源线：无论是多高的电压，电源相对于任何数据引脚都有相对较小的对地电阻，对地反向二极管导通性更明显。

数据读写线：两个引脚靠在一起，万用表实测电压为3.3V，而且紧靠接地脚。

至于哪个是输入那个是输出，应该看板子上的标注。

当然有些板子没有标注。

本人没动脑筋！做了两个数据插头（接地线总归在边上），通吃所有4或5线数据口。

刷机工具软件：海尔芯片2023或2023E使用ABS_Flasher_V1.6。

HTV903芯片使用serial（备份使用serial_dump，升级使用serial_app）。

最新中星9号卫星接收机调节方法及参数中星9号卫星是中国国家广播电视总局投入运行的一颗卫星，用于广播电视传输服务。

其信号接收主要依赖于卫星接收机。

下面我将为您详细介绍最新中星9号卫星接收机的调节方法和参数。

一、中星9号卫星接收机的调节方法1.天线安装和定位：首先，应选择一个适当的地方安装卫星天线，避免遮挡物如建筑物、树木等。

其次，通过调整卫星天线的角度和方向，使其指向运行中的中星9号卫星。

可以使用卫星信号定位仪等设备来定位。

2.接收机的连接：将接收机与卫星天线通过同轴电缆连接起来。

确保连接牢固，并避免插头接触不良或接线段损坏。

3.接收机的电源连接：将接收机插头插入电源插座，并确保电源线正常。

4.接收机参数的调节：在连接好接收机后，需要对接收机进行参数调节。

这些参数包括极化角度、频率、符号率、FEC等。

极化角度：根据不同的地理位置确定所需的极化角度。

一般而言，南方地区极化角度为正极化，北方地区为负极化。

频率：根据接收到的中星9号卫星频率进行设置。

可以在卫星电视节目提供商网站上查询相应的频率。

符号率：符号率也称为数据传输速率，用于描述数字电视信号的传输速度。

根据中星9号卫星的提供商所提供的数据进行设置。

FEC：即前向纠错码，用于在传输过程中检测和纠正错误。

根据卫星信号提供商提供的FEC参数进行设置。

务必确认接收机的参数调节正确，以确保有效地接收到中星9号卫星的信号。

二、中星9号卫星接收机的参数1.极化角度：南方正极化，北方负极化。

2.频率：根据卫星信号提供商所提供的频率进行设置。

3.符号率：根据卫星信号提供商所提供的数据传输速率进行设置。

4.FEC：根据卫星信号提供商所提供的前向纠错码进行设置。

以上为最新中星9号卫星接收机调节方法及参数的简要介绍。

根据具体型号和品牌的不同，可能还会有一些其他的参数和调节方法。

在设置接收机参数时，请参考相关使用手册，并根据实际情况进行调节。

1.基本接线方法2.芯片对应的刷机工具软件：1）.海尔芯片2023或2023E使用(ABS_Flasher_V1.6)。

2）.华亚HTV903芯片（备份使用serial_dump，升级使用serial_app）。

3）.国芯GX3001使用(GxDownloaderIII V2.004)。

4）.M3330使用(Upgrade.exe)。

3.刷机指导海尔（Hi2023，Hi2023E），华亚HTV903(F)，国芯（GX3001，GX6121 等），阿里（ALi M3330E）所需硬件：万用表，刷机小板。

万用表：用于判断各类接收机升级数据接口RX ,TX,GND以及各引脚功能。

刷机小板：该板连接机顶盒最终是3根线：公共地线（GND），读数据（RX），发数据（TX）。

数据接口：公共地线：就是和接天线的头子直通的那根针就是公共地线，用万用表的蜂鸣器档就可以测出他们是通的，如下图打红箭头的天线头子到升级针脚的地就是通的，下图不代表所有机器。

其实公共地可以用眼睛看出来，卸小接收机电路板，看电路板背面，公共地针脚一般都和电路板上的大面积地焊接到一起的，如下图圆圈：最小那个圆圈就是公共地了。

这个公共地就接到小板的GND针脚上。

电源线：区分接收机电源线也有方法，有的接收机电路板上的电源线通常比较粗，可以和RX,TX的引线有着鲜明的对比，且是单独一根引向针脚的，如下图箭头处右起第二根：找到了这根线，当然我们是不能用的，所以不管它了。

此方法只是针对部分接收机。

第二种方法是用万用表电压档测，黑笔接第一个图天线头子处，红笔去测针脚，眼睛读测得的结果，有的接收机电压比较高，已经超过了5V，所以一下就知道不能用它了。

如果有好几根线电压都在3.3V或者5V左右，那么就要近一步区分了。

数据线：两个引脚一定是靠在一起并排到主芯片的，且引线粗细一样，例如下图红色框：也可以用万用表测，大概电压在3.3V或者5V左右；如果是3.3V左右我们就要把小板的接口电压切换到3.3V的跳针那边；5V左右就要切换到5V跳针那边，总之要匹配好。

具体的操作方法如下：一、升级方法：先决条件是，你在卫星电视维修部做过第一次升级，密码变成了6位的。

二、步骤：菜单→系统设置→密码→然后输入不同型号机子的密码→确定→自动搜索→确定→完成46个台的搜索。

如果搜索完成死机啦，关闭机顶盒重启即可。

三、调整音频：搜索完成后，可能声音和图像不匹配，串台。

调节方法如下：1、先调到一个台，按“F2”键→出现“右上角大屏幕、周围小屏幕”的图像→然后按“菜单”就会在大屏幕上有数字和声音编号→这时用左右声音键调出和屏幕图像相符的声音→按“确认”锁定一个台。

2、再按“菜单”就会关掉数字框→再按上下频道键选择下一个台，继续按“菜单”就会在大屏幕上有数字和声音编号→用左右声音键调出和屏幕图像相符的声音→按“确认”锁定这个台，重复以上操作，直到全部图像和声音相符。

3、可能屏幕上显示的台标和实际台标不同，不用管它，这是没办法的事情。

谁叫咱用盗版呢。

恢复出厂设置升级法：1.拔掉信号线（此步非常重要）；2.开机；3.选择遥控器或接收机面板的“菜单键”；4.进入“系统设置”，密码栏输入“9999”(个别机型“0000”)，执行“恢复出厂设置”，确认；5.插入信号线；6.选“手动搜索”，按下右音量键，选中“频点2”，确认；7.依次搜索频点3、4并确认；8.完毕，退出。

小锅天线破解卫星升级全攻略破解方法一：手动搜索自从中星9九卫星升级后部分山寨机开机无法完成自动升级。

开机后自动搜索到39%后便会出现死机现象，此时遥控失灵无法退出。

注意！这不是死机。

解决方法：将信号线拔掉，会完成自动搜索，由于无信号搜索，搜完后显示搜到0套电视，不过此时遥控能用但接收机仍处于无节目状态。

然后再接上信号线，进入莱单，将四组转发器进行手动搜索。

注意！一定要手动，自动搜索会再次死机的。

手动搜索完成后接收机可恢复正常工作，大家可以试试!破解方法二：恢复出厂设置今天试了一下，升级程序确实进入接收机了，但是你如果启动升级程序，仅序号从01、1001、004变到06、10001、004，升级条根本不变化。

具体的操作方法如下：一、升级方法：先决条件是，你在卫星电视维修部做过第一次升级，密码变成了6位的。

二、步骤：菜单→系统设置→密码→然后输入不同型号机子的密码→确定→自动搜索→确定→完成46个台的搜索。

如果搜索完成死机啦，关闭机顶盒重启即可。

三、调整音频：搜索完成后，可能声音和图像不匹配，串台。

调节方法如下：1、先调到一个台，按“F2”键→出现“右上角大屏幕、周围小屏幕”的图像→然后按“菜单”就会在大屏幕上有数字和声音编号→这时用左右声音键调出和屏幕图像相符的声音→按“确认”锁定一个台。

2、再按“菜单”就会关掉数字框→再按上下频道键选择下一个台，继续按“菜单”就会在大屏幕上有数字和声音编号→用左右声音键调出和屏幕图像相符的声音→按“确认”锁定这个台，重复以上操作，直到全部图像和声音相符。

3、可能屏幕上显示的台标和实际台标不同，不用管它，这是没办法的事情。

谁叫咱用盗版呢。

恢复出厂设置升级法：1.拔掉信号线（此步非常重要）；2.开机；3.选择遥控器或接收机面板的“菜单键”；4.进入“系统设置”，密码栏输入“9999”(个别机型“0000”)，执行“恢复出厂设置”，确认；5.插入信号线；6.选“手动搜索”，按下右音量键，选中“频点2”，确认；7.依次搜索频点3、4并确认；8.完毕，退出。

小锅天线破解卫星升级全攻略破解方法一：手动搜索自从中星9九卫星升级后部分山寨机开机无法完成自动升级。

开机后自动搜索到39%后便会出现死机现象，此时遥控失灵无法退出。

注意！这不是死机。

解决方法：将信号线拔掉，会完成自动搜索，由于无信号搜索，搜完后显示搜到0套电视，不过此时遥控能用但接收机仍处于无节目状态。

然后再接上信号线，进入莱单，将四组转发器进行手动搜索。

注意！一定要手动，自动搜索会再次死机的。

手动搜索完成后接收机可恢复正常工作，大家可以试试!破解方法二：恢复出厂设置今天试了一下，升级程序确实进入接收机了，但是你如果启动升级程序，仅序号从01、1001、004变到06、10001、004，升级条根本不变化。
