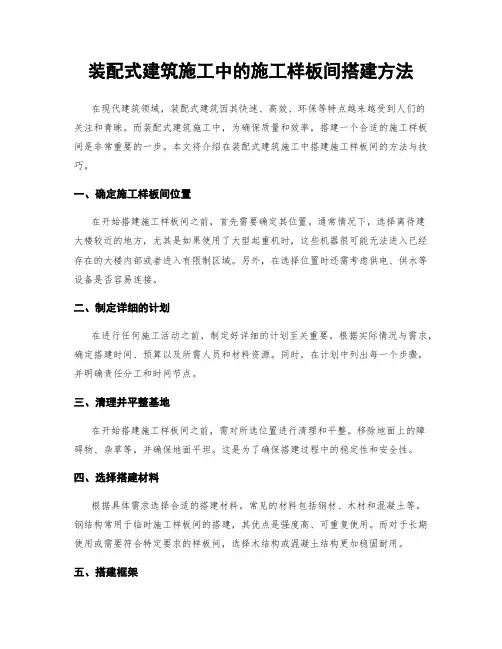

装配式建筑施工中的施工样板间搭建方法在现代建筑领域，装配式建筑因其快速、高效、环保等特点越来越受到人们的关注和青睐。
而装配式建筑施工中，为确保质量和效率，搭建一个合适的施工样板间是非常重要的一步。
本文将介绍在装配式建筑施工中搭建施工样板间的方法与技巧。
一、确定施工样板间位置在开始搭建施工样板间之前，首先需要确定其位置。
通常情况下，选择离待建大楼较近的地方，尤其是如果使用了大型起重机时，这些机器很可能无法进入已经存在的大楼内部或者进入有限制区域。
另外，在选择位置时还需考虑供电、供水等设备是否容易连接。
二、制定详细的计划在进行任何施工活动之前，制定好详细的计划至关重要。
根据实际情况与需求，确定搭建时间、预算以及所需人员和材料资源。
同时，在计划中列出每一个步骤，并明确责任分工和时间节点。
三、清理并平整基地在开始搭建施工样板间之前，需对所选位置进行清理和平整。
移除地面上的障碍物、杂草等，并确保地面平坦。
这是为了确保搭建过程中的稳定性和安全性。
四、选择搭建材料根据具体需求选择合适的搭建材料。
常见的材料包括钢材、木材和混凝土等。
钢结构常用于临时施工样板间的搭建，其优点是强度高、可重复使用。
而对于长期使用或需要符合特定要求的样板间，选择木结构或混凝土结构更加稳固耐用。
五、搭建框架框架是施工样板间的骨架，必须牢固可靠。
首先根据设计图纸进行测量并标出基本尺寸，然后根据尺寸制作预制组件，并按照组件安装顺序逐步进行搭建。
确保每个连接点都牢固可靠，并使用支撑或固定器进行支撑。
六、安装墙体和屋顶在完成框架搭建后，下一步是安装墙体和屋顶结构。
根据设计图纸和预制构件进行安装，确保墙体水平垂直，屋顶结构牢固。
墙体和屋顶的材料可根据需要选择，并确保符合相关建筑标准。
七、安装门窗和地板完成墙体和屋顶后，下一步是安装门窗和地板。
根据设计要求选择适当的门窗类型和地板材料，并按照正确的安装方法进行安装。
确保门窗密封良好，地板平整稳固。
八、配置电力和供水设备在施工样板间中，通常需要电力供应以及供水设备。
样板间策划书3篇篇一《样板间策划书》一、策划背景随着房地产市场的竞争日益激烈，样板间作为楼盘展示的重要环节，对于吸引客户、促进销售起着至关重要的作用。
因此，如何打造一个具有吸引力和竞争力的样板间，成为了房地产开发商们关注的焦点。
二、策划目标1. 提升楼盘的知名度和美誉度，吸引更多客户关注和购买。
2. 展示楼盘的优势和特色，提高客户对楼盘的认可度和购买意愿。
3. 促进销售，增加样板间的参观量和成交量。
三、策划内容1. 样板间设计风格定位：根据楼盘的目标客户群体和市场定位，确定样板间的风格。
可以选择现代简约、欧式古典、中式传统等风格，以满足不同客户的需求。
空间规划：合理规划样板间的空间布局，充分利用每一寸空间，展示出户型的优势。
可以设置客厅、卧室、书房、厨房、卫生间等功能区域，让客户能够亲身体验居住的舒适感。
细节处理：注重细节处理，如家具的选择、配饰的搭配、灯光的布置等，营造出温馨、舒适、时尚的居住氛围。
2. 样板间展示展示内容：展示楼盘的户型结构、空间布局、装修标准、配套设施等方面的优势。
可以通过展板、模型、视频等多种形式进行展示，让客户更直观地了解楼盘的情况。
体验式展示：设置体验区，让客户能够亲身体验样板间的居住感受。
可以设置卧室、客厅、厨房等体验区域，让客户感受不同空间的功能和氛围。
互动环节：设置互动环节，如抽奖、问答等，增加客户的参与度和趣味性。
3. 活动策划开盘活动：在样板间开放或开盘期间，举办活动，如开盘仪式、文艺表演、抽奖等，吸引客户关注和参与。
主题活动：根据不同的节日或主题，举办特色活动，如情人节主题活动、亲子活动、家居讲座等，增加样板间的吸引力和趣味性。
客户回馈活动：举办客户回馈活动，如老客户带新客户购房优惠、购房抽奖等，提高客户的满意度和忠诚度。
4. 宣传推广线上推广：利用网站、公众号、微博等网络平台，发布样板间的信息和图片，吸引客户关注和咨询。
线下推广：在楼盘周边、商场、社区等地方，发放传单、海报、名片等宣传资料，提高样板间的知名度和曝光率。

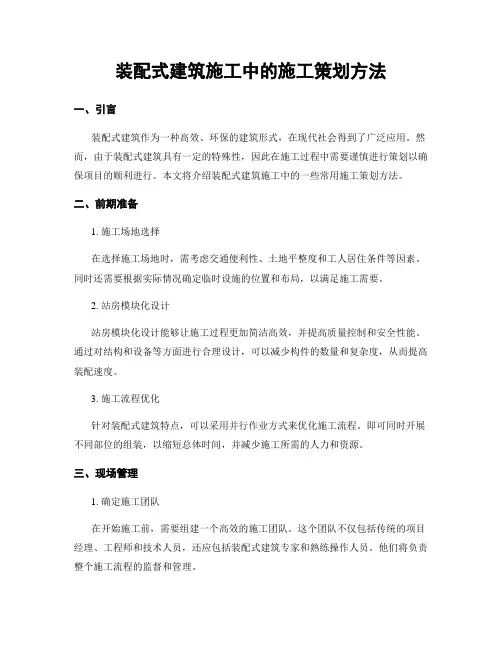

装配式建筑施工中的施工策划方法一、引言装配式建筑作为一种高效、环保的建筑形式，在现代社会得到了广泛应用。
然而，由于装配式建筑具有一定的特殊性，因此在施工过程中需要谨慎进行策划以确保项目的顺利进行。
本文将介绍装配式建筑施工中的一些常用施工策划方法。
二、前期准备1. 施工场地选择在选择施工场地时，需考虑交通便利性、土地平整度和工人居住条件等因素。
同时还需要根据实际情况确定临时设施的位置和布局，以满足施工需要。
2. 站房模块化设计站房模块化设计能够让施工过程更加简洁高效，并提高质量控制和安全性能。
通过对结构和设备等方面进行合理设计，可以减少构件的数量和复杂度，从而提高装配速度。
3. 施工流程优化针对装配式建筑特点，可以采用并行作业方式来优化施工流程。
即可同时开展不同部位的组装，以缩短总体时间，并减少施工所需的人力和资源。
三、现场管理1. 确定施工团队在开始施工前，需要组建一个高效的施工团队。
这个团队不仅包括传统的项目经理、工程师和技术人员，还应包括装配式建筑专家和熟练操作人员。
他们将负责整个施工流程的监督和管理。
2. 施工流程管理通过制定详细的施工计划并安排合理的任务分配，可以确保施工过程中各个环节的顺利进行。
此外，也要加强与供应商的合作，及时解决材料供应问题，避免延误项目进度。
3. 安全管理装配式建筑需要在各种天气条件下进行组装，因此安全风险较高。
在现场要加强安全培训与教育，并提供合适的防护设备。
同时，每日对现场进行巡视检查，及时发现并处理潜在危险。
四、质量控制1. 前期试验进行装配式建筑前期试验是确保质量的重要环节。
通过模拟实际施工情况，验证设计是否符合要求，并调整优化必要的参数。
这些试验结果将为实际施工提供宝贵的经验和数据。
2. 施工过程中的检测在整个施工过程中，需要进行多次质量检测和控制。
结合现场巡视、抽样检测等方法，对关键部位进行力学性能和结构完整性测试，确保装配件符合设计要求，并预防潜在质量问题。
装配式建筑实施方案装配式建筑是一种现代化的建筑方式，其特点是在工厂内进行模块化生产，然后将这些模块进行运输和安装。
这种建筑方式具有快速、高效、节能等优势，越来越受到人们的关注和采用。
下面是一个装配式建筑实施方案的详细介绍。
一、项目概述二、设计方案1.建筑结构设计根据项目需求，决定采用钢结构作为楼体的主体结构。
通过工厂的生产线，先制作好钢结构模块化构件，然后在施工现场进行组装。
这种方式可以保证结构质量和施工进度。
2.外墙装饰设计为了提高建筑的美观度和防水性能，决定采用预制混凝土外墙板进行装饰。
工厂内先制作好预制混凝土外墙板，然后在施工现场进行安装。
这种方式可以节省施工时间，减少工程质量问题。
3.内部装修设计为了提高办公楼内部的舒适度和功能性，决定采用预制装配式墙板和地板进行装修。
预制装配式墙板可以提前在工厂内进行生产，然后在施工现场进行安装。
预制装配式地板则可以提前在工厂进行生产，并且将一些设备和设施预先安装好，然后直接在施工现场进行安装。
这样可以减少施工时间和质量问题。
三、施工步骤1.制作钢结构模块化构件在工厂内，根据设计图纸制作好钢结构的模块化构件。
首先进行钢材的切割、焊接等加工，然后进行喷漆处理。
最后对模块化构件进行质量检验和包装，方便运输。
2.运输和安装钢结构模块化构件将制作好的钢结构模块化构件按照施工顺序进行运输到施工现场。
在施工现场，根据设计要求进行钢结构的安装组装。
使用现场起重设备进行吊装和定位，然后进行焊接和固定。
3.制作预制混凝土外墙板根据设计图纸，在工厂内制作好预制混凝土外墙板。
首先进行混凝土的配料和搅拌，然后将混凝土倒入预制模具中，在模具内进行振动和养护处理。
最后将预制混凝土外墙板进行质量检验和包装，方便运输。
4.运输和安装预制混凝土外墙板将制作好的预制混凝土外墙板按照施工顺序进行运输到施工现场。
在施工现场，根据设计要求进行预制混凝土外墙板的安装。
使用现场起重设备进行吊装和定位，然后进行固定和防水处理。
装配式建筑施工中的施工现场样板间设置在装配式建筑施工过程中，施工现场的样板间是一个重要的环节。
样板间不仅可以用于展示和验收装配式建筑构件的质量，还可以作为组装操作的模拟场地，提高工人在实际施工中的熟练度和效率。
本文将探讨装配式建筑施工中样板间设置的相关内容。
I. 样板间所起作用1. 展示装配式建筑构件的质量在装配式建筑施工中，样板间扮演着一个展示平台的角色。
通过在样板间内搭设典型结构或部件，并进行材料、连接方式等细节呈现，能够直观地展示出装配式建筑构件的质量和外观效果。
这对于调动业主与设计师对项目产生信心、了解产品性能优劣起到重要作用。
2. 模拟组装操作场所除了用于展示，在样板间内进行实际模拟组装也是其重要功能之一。
通过采用与实际施工相似或完全一致的流程来组装构件，可以提高工人对于多种情况下组装步骤与方法的熟悉度，并且通过多次实践来发现和解决可能出现的问题，减少在施工现场上的错误率。
II. 样板间设置要求1. 尺寸宽敞、卫生环境保持良好样板间应具备足够的空间来容纳展示的构件或结构，确保展示效果的清晰和可观性。
此外，样板间内卫生环境也需要保持良好，定期清洁以确保无尘、无杂物干扰。
2. 提供全面可靠的设施与设备支持为了更好地展示装配式建筑构件，样板间需要提供适当的设施与设备。
例如，合适大小和类型的照明灯具以确保光线充足；电源插座和布线系统用于放置电器设备；稳定的温湿度控制系统能够使构件不受恶劣环境影响等。
3. 安全防护应考虑周到样板间内也需考虑安全因素。
首先是防火安全，应使用阻燃材料避免火灾风险。
其次是人身安全，如合理设置紧急通道、防滑措施、疏散标识等。
还有注意构件的重量，要确保样板间内放置的构件不会超过承重能力。
III. 样板间设置的实际案例1. 实验室样板间在装配式建筑施工中，特定用途的实验室样板间可以用于展示和测试装配式建筑构件在实际工况下的性能。
这种样板间一般会配备专业仪器设备、恶劣气候模拟测试系统等，以模拟不同环境下的使用情况。
装配式建筑施工的策划与实施计划书概述装配式建筑是一种基于工厂制造的现代建筑方法，通过在工厂环境中预制建筑构件，并将其运输到现场进行组装。
相比传统施工方式，它具有时间短、质量可控、环保节能等优势，越来越受到人们的青睐。
本文将针对装配式建筑施工过程中的策划与实施，提出详细的计划书。
一、项目背景和目标1. 项目背景介绍该装配式建筑项目的背景情况，包括项目地点、规模、功能等。
2. 项目目标明确本次装配式建筑施工的目标，包括完成时间、质量要求、成本限制等。
二、项目风险分析1. 安全风险列举可能出现的安全风险并评估其潜在影响，如高空作业风险、设备故障等，并提出相应的防范和应对措施。
2. 质量风险分析可能导致质量问题的因素，并制定相应质量管理方案，涵盖原材料选择、工艺控制、检验测试等。
3. 时间风险识别可能导致项目延期的风险因素，如施工过程中遇到的困难、工期计划不合理等，并提出相应的进度管控策略。
4. 成本风险分析可能导致成本超支的因素，如人力资源成本、材料价格波动等，并制定相应的成本控制方案。
三、人员与资源安排1. 人力资源明确所需岗位和人员数量，制定招聘计划和培训方案，并详细描述各岗位职责和协作关系。
2. 物资资源列举所需物资清单，包括预制构件、建筑材料等，并提前筹备及时供应。
3. 技术支持确定需要外部技术支持的内容和要求，并与相关机构或专家保持密切联系。
四、施工流程规划1. 工地准备阶段包括场地开辟、基础构建等准备工作，要确保施工现场符合装配式建筑施工要求，同时做好环境保护措施。
2. 预制构件生产与运输阶段详细描述预制构件的生产流程，包括制造工艺控制、质量检验等，并规划运输计划，确保预制构件安全到达施工现场。
3. 现场组装阶段将详细描述各个模块的组装顺序和方法，以及相关设备和工具的使用方法。
此外，还要规划好材料供应、人员协调等方面的问题。
4. 施工安全与质量管控这一阶段要强调安全施工和严格监控质量。
可以考虑采用先进的施工技术、建立科学的管理体系来提高效率和质量水平。
样板间策划书3篇篇一《样板间策划书》一、项目背景随着房地产市场的不断发展，样板间作为展示楼盘品质和生活方式的重要手段，对于吸引潜在客户、促进销售具有至关重要的作用。
本次策划旨在打造一个独具特色、能够给客户留下深刻印象的样板间。
二、目标受众1. 有购房意向的潜在客户。
2. 对高品质生活有追求的人群。
三、样板间定位1. 风格定位：根据项目特点和目标受众喜好，确定为现代简约风格，突出简洁、时尚、舒适的特点。
2. 功能定位：满足日常生活需求，同时展示一些个性化的设计和功能，如智能家居系统等。
四、设计思路1. 空间布局：合理规划各个功能区域，使空间利用最大化，同时保证流畅的行动路线。
2. 色彩搭配：采用中性色为主色调，搭配少量鲜明色彩作为点缀，营造出清新、明亮的氛围。
3. 家具选择：挑选简约而不失品质的家具，注重舒适性和实用性。
4. 装饰细节：通过艺术品、绿植等细节装饰，提升样板间的品味和温馨感。
五、装修与布置1. 墙面：采用环保涂料，可适当添加装饰线条或壁纸。
2. 地面：选择高品质的木地板或地砖。
3. 家具布置：按照功能区域进行合理摆放，注重美感与实用性的结合。
4. 灯光设计：采用多种灯光组合，营造出不同的氛围效果。
六、配饰与道具1. 窗帘、地毯等配饰要与整体风格相协调。
2. 摆放一些体现生活品质的道具，如书籍、酒杯等。
七、营销推广1. 制作精美的宣传资料，包括图片、视频等，用于线上线下推广。
2. 组织开放日活动，邀请潜在客户参观样板间。
3. 与房产中介等合作，扩大样板间的曝光度。
八、预算安排1. 装修费用：[具体金额]2. 家具及配饰费用：[具体金额]3. 营销推广费用：[具体金额]九、效果评估1. 定期收集客户反馈，了解他们对样板间的看法和建议。
2. 根据评估结果，及时调整和改进样板间的设计与布置。
十、注意事项1. 确保施工质量和安全。
2. 严格控制预算，避免超支。
3. 与相关团队密切合作，确保项目顺利进行。

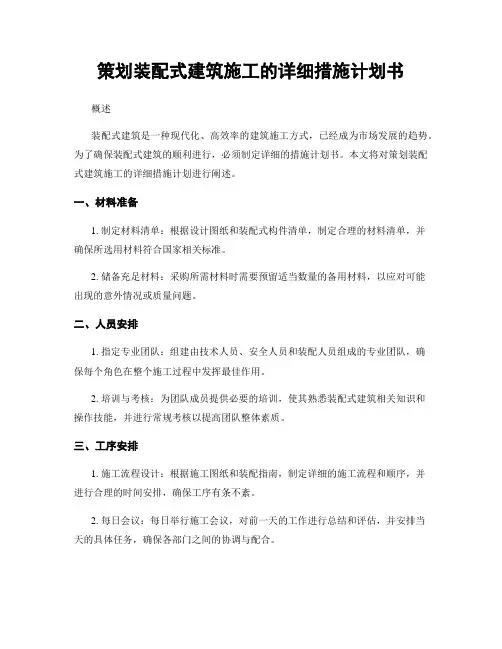

策划装配式建筑施工的详细措施计划书概述装配式建筑是一种现代化、高效率的建筑施工方式，已经成为市场发展的趋势。
为了确保装配式建筑的顺利进行，必须制定详细的措施计划书。
本文将对策划装配式建筑施工的详细措施计划进行阐述。
一、材料准备1. 制定材料清单：根据设计图纸和装配式构件清单，制定合理的材料清单，并确保所选用材料符合国家相关标准。
2. 储备充足材料：采购所需材料时需要预留适当数量的备用材料，以应对可能出现的意外情况或质量问题。
二、人员安排1. 指定专业团队：组建由技术人员、安全人员和装配人员组成的专业团队，确保每个角色在整个施工过程中发挥最佳作用。
2. 培训与考核：为团队成员提供必要的培训，使其熟悉装配式建筑相关知识和操作技能，并进行常规考核以提高团队整体素质。
三、工序安排1. 施工流程设计：根据施工图纸和装配指南，制定详细的施工流程和顺序，并进行合理的时间安排，确保工序有条不紊。
2. 每日会议：每日举行施工会议，对前一天的工作进行总结和评估，并安排当天的具体任务，确保各部门之间的协调与配合。
3. 设立质量检验点：在关键节点设立质量检验点，对每个阶段的施工过程进行检查，及时发现并解决潜在问题，确保装配式建筑质量。
四、安全措施1. 制定安全标准：根据国家相关法规和标准制定详细的安全措施要求，并与相关部门合作，开展必要的审核和培训。
2. 安全教育与培训：为所有从业人员提供必要的安全教育与培训，在施工现场设置明显而清晰的安全警示标志。
3 安全监督与巡查：设立专职或兼职监察员开展安全监督与巡查，随时发现并修正不符合安全要求的行为或设备。
五、质量保证1. 定期质量检测：对所有材料和装配构件进行定期检测，确保其符合设计要求和国家标准。
2. 施工记录与追溯：建立完善的施工记录体系，追溯整个装配式建筑施工过程中的质量问题，为质量管理提供依据。
3. 质量反馈与改进：及时响应用户关于装配式建筑质量问题的反馈，并采取相应措施进行改进，不断提高质量水平。

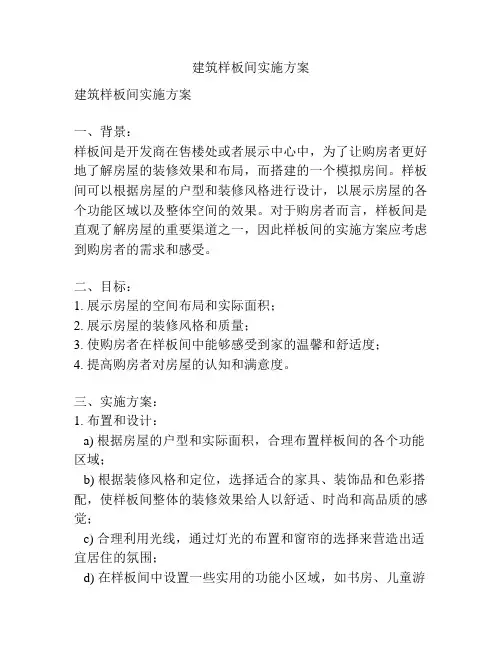

建筑样板间实施方案建筑样板间实施方案一、背景：样板间是开发商在售楼处或者展示中心中，为了让购房者更好地了解房屋的装修效果和布局，而搭建的一个模拟房间。
样板间可以根据房屋的户型和装修风格进行设计，以展示房屋的各个功能区域以及整体空间的效果。
对于购房者而言，样板间是直观了解房屋的重要渠道之一，因此样板间的实施方案应考虑到购房者的需求和感受。
二、目标：1. 展示房屋的空间布局和实际面积；2. 展示房屋的装修风格和质量；3. 使购房者在样板间中能够感受到家的温馨和舒适度；4. 提高购房者对房屋的认知和满意度。
三、实施方案：1. 布置和设计：a) 根据房屋的户型和实际面积，合理布置样板间的各个功能区域；b) 根据装修风格和定位，选择适合的家具、装饰品和色彩搭配，使样板间整体的装修效果给人以舒适、时尚和高品质的感觉；c) 合理利用光线，通过灯光的布置和窗帘的选择来营造出适宜居住的氛围；d) 在样板间中设置一些实用的功能小区域，如书房、儿童游戏区等，以满足购房者的个性化需求和增加样板间的实用性。
2. 配套设施：a) 样板间应提供舒适的座椅和休息区域，以供购房者放松身心；b) 提供免费的网络和咨询服务，以便购房者随时获取所需要的信息；c) 在样板间的出入口处设置宣传台，供购房者查询相关信息和咨询相关问题。
3. 交互体验：a) 建议在样板间中设置一些可以互动的元素，如触摸屏电视、智能家居系统等，给购房者带来不同寻常的体验；b) 提供模拟家居使用的家电设备和家居产品，供购房者亲身感受产品的功能和品质。
4. 信息沟通：a) 提供详细的房屋户型图和实际面积图，方便购房者了解房屋的布局和分区情况；b) 在样板间中设置展示版面，以展示房屋的结构和装修材料的选择。
5. 安全和保洁：a) 定期检查样板间的各项设施和装饰品，保证其正常使用和新颖性；b) 定期清洁样板间，保持其整洁和卫生。
四、效果评估：通过收集购房者的意见和反馈，定期进行效果评估，及时调整样板间的布置和设计，以提高购房者的满意度和吸引力。
目录第一章编制依据及目的 (1)一、编制依据 (1)二、编制目的 (1)第二章工程概况 (3)一、项目概况 (3)二、户型的选择 (3)第三章项目组织机构及主要职责 (5)第四章样板间设置 (6)一、样板间布置 (6)二、样板间策划 (8)第五章施工部署 (18)一、施工总平面布置图 (18)二、样板间施工平面布置图 (18)三、施工人员部署 (18)四、施工机械部署 (19)五、施工材料部署 (20)第六章主要施工方法 (21)一、钢筋工程样板施工工艺 (21)二、模板工程样板施工工艺 (26)三、吊装工程样板施工工艺 (31)四、穿墙三角架安拆施工工艺 (39)第七章质量安全保证措施 (61)一、质量保证体系及措施 (61)二、安全保证体系及措施 (65)三、成品保护措施 (67)第八章样板间的验收程序 (68)第一章编制依据及目的一、编制依据二、编制目的为了达到公司“标准化工地”的管理要求，推行“规范化、标准化”的质量管理，统一工艺样板实施标准，并通过样板实施，让现场管理人员以及操作人员掌握关键工序的实施流程和质量验收标准，及时规避质量隐患。
让样板真正成为现场实物交底，为争创优质工程打下坚实的基础。
考虑到本项目为产业化施工项目，通过样板间的施工可以一方面完成新工艺的实施，另一方面完成对项目管理人员与施工人员的实物交底。
本次样板间主要策划内容如下：1、一层选取户型作为精装的样板间；2、一层选取户型作为毛坯的样板间；3、二层选取户型作为产业化施工工具与三维图像展示区；4、二层选取户型作为构件安装节点与各专业施工样板展示区；5、选取样板间户型北侧（含阳台）设置穿墙三角架安装展示区；第二章工程概况一、项目概况1、工程基本概况2、工程参建单位建设单位：监理单位：施工单位：设计单位：勘察单位：二、户型的选择1、户型概况2、户型的选择根据招投标文件要求，要在预制件正式生产前三个月，必须在现场临时设施处建两个户型且层数不低于两层的样板房。
根据三个标段所有户型的特点，后经协调会议确定，综合考虑选用建筑面积最大户型和最小建筑面积户型结合，选定为户型组合户型作为样板间，供上级领导检查指导，配合各参加单位学习参观。
3、户型大样第三章 项目组织机构及主要职责项目领导层：项目部由一名项目经理、一名项目总工、机电经理、生产经理、商务经理、安全经理和质量经理共7名。
项目经理是企业法人在本工程上的代表，以项目经理为首的领导班子全权组织样板区生产诸要素的配置，对工程的进度、质量、环保、职业健康安全负全面领导责任，以及控制成本和管理决策。
项目管理层：在部门设置上，为了便于工程的统一管理，设置技术部、工程部、安全部、测量部、产业化部、质量部、商务部、机电部、物资部、办公室10 个部门。
各部门负责人和部门成员全部由专业的业内管理人员组成，各部门按区域及职能进行分工，与部门负责人一起担负起各项工作的具体实施。
项目作业层：由与公司合作时间长且高水平的劳务公司组成，劳务公司由多个专业施工队伍组成，在做样板区施工时项目各部门对其施工作业指导和检查。
生产经理项目经理：质量 部机电经理总工程师商务经理技术部工程部安全部 机电部商务部物资部办公室各专业及劳务分包单位设备部产业化经理产业化部第四章样板间设置一、样板间布置样板间的户型选为 ,两层共四间房间。
为了更好的起到施工样板的作用，在学习、参观的时候能够直观的表现出各工序、分部、分项的内容，以及施工重点和难点。
四间样板间的布局如下：1户型一层设置为精装样板间户型二层设置为产业化样板间；户型一层设置为简装样板间；户型二层设置为节点样板间。
其布置图如下：7二、样板间策划1、一层户型精装样板间本区域按照竣工交房的标准进行施工。
2、一层户型简装样板间本区域主要参照施工建筑施工图与重点局招投标相关装修标准进行布置。
其基本要求是通水通电，但是门窗，橱柜，卫浴等安装项目不进行要求。
此区域可以作为将来装修材料品牌确定的实物展示区。
3、二层户型产业化样板间本区域同时兼具产业化施工样板间与项目的毛坯结构样板间。
此区域策划如下：1）选取户型的阳台、厨房、餐厅作为产业化施工成品展示区，主要体现构件安装完成后的实际效果已经构件安装中常用工具的展示；2）选取户型的客厅作为板底支撑与板缝后浇带施工完成面的展示。
体现板底支撑的搭设原理与后浇带施工样板；3）选取户型的其他房间作为毛坯展示区。
4、二层户型施工标准化节点展示区本区域同时兼具产业化下的预制构件（PC构件）拼装节点的展示区与主楼上各个传统专业班组施工的样板节点展示区。
此区域策划如下：1）选取9个节点同时体现传统专业与产业化标准施工的展示:①楼梯预制节点图预制楼梯梯段安装示意图②悬挑梁施工节点图预制叠合悬挑梁安装示意图③叠合楼板锚固节点展示图叠合楼板锚固示意图④轻质隔墙施工节点展示图轻质隔墙安装示意图⑤预制内墙施工节点展示图内墙与现浇连接节点示意图⑥暗柱钢筋绑扎施工节点展示图暗柱钢筋绑扎示意图⑦一字型外墙模施工节点展示图一字型预制外墙模板加固示意图⑧预制剪力墙灌浆施工节点展示图灌浆示意图⑨L型外墙模施工节点展示图 L型外墙预制模板加固示意图5、其他施工节点1）考虑到本项目塔吊附墙时建筑结构需要重新加固，将在样板间一层户型选择一处进行塔吊附墙加固的节点展示。
由于塔吊暂未进场以及结构图纸暂未确定，针对TC6517、TC7030B的塔吊附墙加固基本措施如下，待塔吊方案确定后再在样板间中确定其做法：图塔吊附墙节点示意图2）样板间各个区域主要采用Sketchup软件绘制的三维图像（选用A2图纸）进行展示。
标示标牌按照的标准化图集进行制作。
图标示标牌示意图5、安全样板展示区选取样板间首层户型、公共区域、电梯井、临边洞口等位置进行安全样板展示区设有灭火器、消防铲、消防沙、消防桶等消防器材展示，并有正确使用说明标示牌，有安全帽，安全带展示，并有正确佩戴的使用说明标示牌，临边及预留洞口防护做法展示、切割机防护样板、电焊机防护罩样板、液化气体罐推车样板等。
1）基坑及结构临边防护样板基坑及结构临边防护栏杆采用工具式制作，栏杆均采用膨胀螺栓固定安装，使用钢管扣件搭设应在防护侧张挂密目安全网。
基坑及结构临边防护示意图密目网封闭2)边长在500～1500mm（含1500mm)的水平洞口防护样板制作一个边长为2mx2m,厚度为100mm，中间空为边长1000mmX1000mm的砼场地。
采用洞口上部铺设木枋（立放）@400mm，上盖18mm厚木胶合板用铁钉钉牢，木枋侧面与地面之间的缝隙也用18mm厚木胶合板封严，面层刷红白相间的警示油漆间距20cm角度45°。
洞口周边设置交圈的钢管防护栏杆，防护栏杆的水平杆、立杆刷间距为400mm红白相间油漆，并在最上一道水平杆处悬挂“当心坠落”的警示标志，所有水平杆控制伸出立杆外侧100mm。
3)边长在1500mm 以上的水平洞口防护样板制作一个边长为2.5mx2.5m,厚度为100mm，中间空为边长1600mmX1600mm 的砼场地。
洞口周边设置交圈的φ48钢管防护栏杆，立杆间距不大于1800mm，防护栏杆下部设置200mm高18mm厚木胶合板挡脚板，防护栏杆的水平杆、立杆以及挡脚板，必须刷间距为400mm红白相间的警示油漆，防护栏杆外立面满挂密目安全网并在最上一道水平杠处悬挂“当心坠落”警示标志。
所有水平杆控制伸出立杆外侧100mm。
4)施工升降机运料平台停层防护门样板施工电梯平台出口安装1800mm高，内双开式防护门。
门的下沿距平台不应超过50mm。
防护门朝向梯笼一侧设置门闩，详见图示。
门框及横杆、防护栏杆、挡脚板均刷红白相间警戒色。
防护门朝向梯笼一面正中焊接1.5mm厚、600×600mm的镀锌铁板，并粘贴标识（600×600mm）。
5)电梯井口防护样板电梯井口临边防护栏杆采用方钢制作，刷红白相间油漆。
电梯井口防护门尺寸是长× 高=1600mm×1500mm，电梯井口防护门均采取打膨胀螺栓固定安装。
6）立面防护样板展示区选取样板间二层户型阳台与山墙部位分别展示穿墙三角挂架的安装与平网的施工节点大样。
图穿墙三角挂架安装示意图图平网安装示意图第五章施工部署一、施工总平面布置图样板间区域进行封闭式管理，四周按照临建施工中围挡做法，区域内地面做硬化。
围挡北面和南面做排水沟。
围挡、排水沟及地面硬化等做法根据临建施工方案中相应做法施工。
二、样板间施工平面布置图样板间施工考虑到施工面积不大，工程量不多，为了更好的组织流水施工，避免工人产生窝工，策划采取分区分区的流水施工模式。
针对本样板间的户型特点，分成三个区段，其中汽车吊分别停靠三次。
依次完成1区→2区→3区的全部施工内容为止。
三、施工人员部署人员部署表四、施工机械部署施工机械部署表五、施工材料部署施工材料部署表第六章主要施工方法一、钢筋工程样板施工工艺1、钢筋加工钢筋加工由钢筋班组作业，钢筋加工须在工程技术负责人质量验证之后开始加工。
由于混凝土不浇筑部分，钢筋外露，为防止钢筋锈蚀，采取涂刷防锈漆防锈措施。
1)钢筋冷拉调直直径Φ6、Φ8、Φ10mm的热轧圆盘钢筋调直，采用卷扬冷拉法进行，冷拉法调直钢筋时，冷拉前操作人员应对卷扬机、冷拉小车、轨道、夹具、钢丝绳等全面检查，运转正常后方可操作。
冷空线附近3～4m不得站人和通行，否则需采取隔离措施。
2)钢筋切断①钢筋切断前的准备工作加工钢筋的操作人员，根据配料牌核对钢筋的级别、直径、尺寸、根数等是否有误，然后方可切断。
根据原材长度，将同规格的钢筋根据不同程度长短搭配，先断长料后断短料，以减少浪费。
下料人员操作前，为保证尺寸准确，采用卷尺测量法，先剪短一根，经核对无误后，方可大批断料，钢筋断料允许偏差±5mm；切断的钢筋按照规格堆放，并将配料牌（5cm*8cm木牌）挂在钢筋一端，至于明显处以便取用。
②钢筋切断注意事项钢筋切断前，操作人员须首先检查切断机的刀片是否安装合适牢固，润滑油是否充足等。
切断钢筋必须在切断机运转正常后方可作业。
切断细钢筋时切断机刀片重叠量约为2mm，切断粗钢筋时，刀法重叠量应适当减小，纵向间距以0.5～1mm为宜，钢筋切断必须在钢筋矫直后进行，操作人员必须紧握钢筋，并在活动片后退时投入钢筋，30cm以内的短钢筋，不宜用切断机切断，切断机启动时不得放入钢筋，超过切断机性能以外的钢筋不得加工。
3）弯曲成型①钢筋弯曲采用手工和弯曲机加工，采用手工弯曲前，成型操作人要按弯曲钢筋的直径选用合适的板子、底盘，采用弯曲机弯曲成型时，需根据钢筋直径选用合适的弯心和调整挡板的间距，然后在操作台上由操作人员按配料牌的尺寸，对成型钢筋的各段划线，成型完毕的钢筋由施工班组按料号分别堆放整齐，不得乱抛以免变形，配料牌（5cm*8cm木牌）挂在钢筋一端至于明显处。
