教你如何看懂EMC空间辐射测试数据

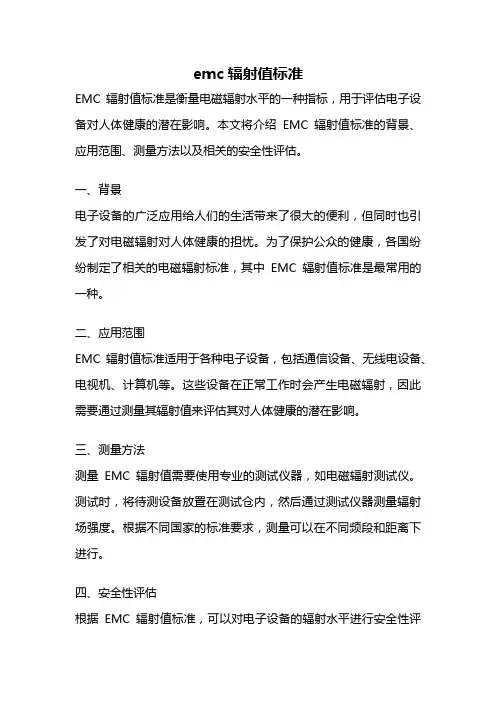

emc辐射值标准EMC辐射值标准是衡量电磁辐射水平的一种指标，用于评估电子设备对人体健康的潜在影响。

本文将介绍EMC辐射值标准的背景、应用范围、测量方法以及相关的安全性评估。

一、背景电子设备的广泛应用给人们的生活带来了很大的便利，但同时也引发了对电磁辐射对人体健康的担忧。

为了保护公众的健康，各国纷纷制定了相关的电磁辐射标准，其中EMC辐射值标准是最常用的一种。

二、应用范围EMC辐射值标准适用于各种电子设备，包括通信设备、无线电设备、电视机、计算机等。

这些设备在正常工作时会产生电磁辐射，因此需要通过测量其辐射值来评估其对人体健康的潜在影响。

三、测量方法测量EMC辐射值需要使用专业的测试仪器，如电磁辐射测试仪。

测试时，将待测设备放置在测试仓内，然后通过测试仪器测量辐射场强度。

根据不同国家的标准要求，测量可以在不同频段和距离下进行。

四、安全性评估根据EMC辐射值标准，可以对电子设备的辐射水平进行安全性评估。

一般来说，电子设备的辐射值应低于规定的限值，以确保对人体健康的潜在影响在可接受范围内。

如果辐射值超过限值，需要采取相应的措施进行辐射防护或改进设备设计。

五、结论EMC辐射值标准是衡量电子设备辐射水平的重要指标，对保护公众健康具有重要意义。

通过测量辐射值并进行安全性评估，可以确保电子设备在正常使用时不对人体健康造成潜在伤害。

因此，制定和遵守EMC辐射值标准对于电子设备的生产和使用具有重要意义。

六、参考文献[1] EMC Measurement Guidance Note, National Measurement Office, UK[2] Electromagnetic Compatibility and Radio Spectrum Matters (ERM), European Telecommunications Standards Institute。

EMC 测试与理解心得均为个人理解，或许与传统资料教材有差异，请自己斟酌。

EMC 产生以及测试时测得的结果如何去理解：简单来说就是如何对症下药，很多情况拿到第一轮测试结果，怎幺将结果和电源去对照分析；主题思路如下：1、针对传导，测试范围标准15K-30M，常见的EN55022 是150K 起。

传导的源头是怎幺产生的呢？针对低频，主要是开关频率以及其倍频（后续有图解），这种从源头是无法解决的，开关频率是无法消除的，当然你可以改变开关频率，那也只是将测试结果移动了，并没有真正意义上消除。

只能通过滤波器来解决，一般来说对于低频采用R10K 这种高磁通材质有很好的效果，磁环大小跟你功率有关系，一般达到10MH 感量，甚至更大到20MH，配合Y 电容一般能很好解决，低频不是难点；真正的难点是高频，个人认为，高频的起因就复杂多了，有开关导致，有变压器可能，也有电感的可能，也就就是一切存在开关状态的地方都可能存在(怎幺判断具体位置，后续讲解），这里需要一番摸索；找到源头未必源头能解决，可能有改善，还是的配合滤波器。

针对高频，采用低磁通材质，如镍锌环，感量一般都是UH 级别的，配合合适Y 电容（比较复杂的电源，建议布板时多留几个Y 电容位置，方便整改）；2、一些配合手段，很多教材都提到增大X 电容判断差模还是共模，有一定意义可能现实帮助不大，设计时一般我们X 电容都会放到合适的值。

并且增大X 电容就能解决差模问题，也是瞎扯，所以很多教材都是提供一定意义指导，个人觉得没什幺用。

我觉得比较好的手段有几个：1.对照接地和不解地总结差异，不接地可能更差，原因是系统构造的传导途径少了；也可能有改善，说明是通过地回路传导到端口。

具体解决措施，针对电路接地的点Y 电容进行调节以及加磁珠。

2.在输入端口套磁环，若套低U 环有改善，调节第一级滤波电感。

3 复杂的系统注意EMI 电路的屏蔽措施。

若措施都没什幺效果，反省PCB 设计，这方面在PCB 设计中会涉及。

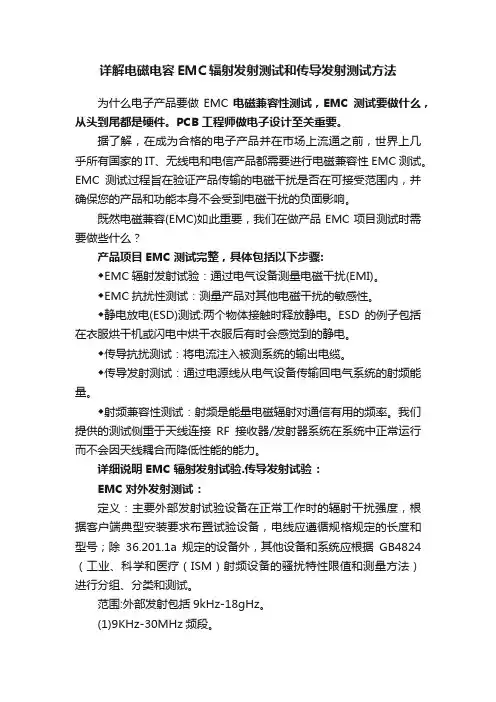

详解电磁电容EMC辐射发射测试和传导发射测试方法为什么电子产品要做EMC电磁兼容性测试，EMC测试要做什么，从头到尾都是硬件。

PCB工程师做电子设计至关重要。

据了解，在成为合格的电子产品并在市场上流通之前，世界上几乎所有国家的IT、无线电和电信产品都需要进行电磁兼容性EMC测试。

EMC测试过程旨在验证产品传输的电磁干扰是否在可接受范围内，并确保您的产品和功能本身不会受到电磁干扰的负面影响。

既然电磁兼容(EMC)如此重要，我们在做产品EMC项目测试时需要做些什么？产品项目EMC测试完整，具体包括以下步骤:◆EMC辐射发射试验：通过电气设备测量电磁干扰(EMI)。

◆EMC抗扰性测试：测量产品对其他电磁干扰的敏感性。

◆静电放电(ESD)测试:两个物体接触时释放静电。

ESD的例子包括在衣服烘干机或闪电中烘干衣服后有时会感觉到的静电。

◆传导抗扰测试：将电流注入被测系统的输出电缆。

◆传导发射测试：通过电源线从电气设备传输回电气系统的射频能量。

◆射频兼容性测试：射频是能量电磁辐射对通信有用的频率。

我们提供的测试侧重于天线连接RF接收器/发射器系统在系统中正常运行而不会因天线耦合而降低性能的能力。

详细说明EMC辐射发射试验.传导发射试验：EMC对外发射测试：定义：主要外部发射试验设备在正常工作时的辐射干扰强度，根据客户端典型安装要求布置试验设备，电线应遵循规格规定的长度和型号；除36.201.1a规定的设备外，其他设备和系统应根据GB4824（工业、科学和医疗（ISM）射频设备的骚扰特性限值和测量方法）进行分组、分类和测试。

范围:外部发射包括9kHz-18gHz。

(1)9KHz-30MHz频段。

在此频段测量磁场H。

当EUT较小时，将其放置在大磁环天线（LLA）中，以测量骚扰磁场的感应电流；当EUT较大时，使用远天线法在规定距离测量骚扰的磁场强度。

(2)30MHz-18GHz频段。

本频段测量电场E:1ghz以下，即30mhz-1ghz所需设备场地大致如下:场地选择在开放场地或半波暗室，模拟半自由空间，0.8m高木桌，360度旋转台，测量距离3.10m及相应限值，天线1-4m高可调，进行天线垂直极化和水平极化测试，宽带天线。

emc辐射标准
电磁兼容性（EMC）辐射标准通常包括电磁场强度和辐射功率两个指标。

电磁场强度是指电磁波在单位面积上传播时的能量，通常以单位面积上的电场强度（V/m）或磁场强度（A/m）来表示。

辐射功率则是指单位时间内辐射出的电磁能量，通常以瓦特（W）来表示。

这些指标都是衡量电磁辐射强度的重要参数。

不同频率范围内的电磁辐射值标准有所不同。

以手机为例，其工作频率一般在800MHz至2.4GHz之间。

根据国际电信联盟（ITU）制定的标准，手机在接近人体使用的情况下，其电磁场强度应不超过2.0V/m，辐射功率应不超过2.0W/kg。

这是为了保证人体在使用手机时，暴露在电磁辐射下的安全性。

EMC辐射值标准中会规定电磁辐射的频率范围、测量方法和限制值等内容。

频率范围包括了低频、射频和微波等，不同的设备在工作过程中会产生不同频率的电磁辐射。

测量方法包括了现场测量和实验室测量，以得到准确的辐射值。

限制值是根据设备的使用环境和人体对电磁辐射的敏感程度来确定的，通常会根据频率范围的不同而有所区别。

总的来说，EMC辐射标准是为了保护人体健康和电子设备的正常工作而制定的一系列限制值。

这些限制值包括了频率范围、测量方法和限制值等内容，以确保电子设备在电磁环境中的正常运作，减少对人体和其他设备的干扰。

emc辐射测试方法
EMC辐射测试方法是一种用于检测电子设备的电磁辐射水平的测试方法。

在测试过程中，需要使用专用的测试设备和测试方法来测量电子设备在工作过程中产生的辐射水平，以确保设备符合相关国际标准和法规要求。

EMC辐射测试方法通常包括以下几个步骤：
1. 确认测试标准和测试频率范围：根据设备所处的市场和国家法规要求，确定需要遵循的测试标准和测试频率范围。

2. 准备测试设备和测试环境：选择适当的测试设备和测试环境，确保能够精准地测量电子设备的辐射水平。

3. 进行辐射测试：在测试环境中放置电子设备，并通过测试设备进行辐射测试。

测试设备会模拟不同的辐射源，以测量设备在不同频率下的辐射水平。

4. 分析测试结果：通过对测试结果的分析，确定设备是否符合相关标准和法规要求。

如果设备不符合要求，则需要进行重新设计和测试。

总之，EMC辐射测试方法是保证电子设备符合相关标准和法规要求的重要测试方法。

在进行测试过程中，需要严格遵循测试标准和测试方法，确保测试结果的准确性和可靠性。

- 1 -。

Emc标准辐射标准Emc标准辐射标准是指在电磁兼容性（Electromagnetic Compatibility）测试中，对设备和系统在电磁辐射方面的性能要求和测试方法的标准。

这些标准旨在确保设备在电磁环境中能够正常工作，同时不会对周围的设备和系统造成干扰。

Emc标准辐射标准的制定和执行对于保障电子设备的正常运行和通信具有重要意义。

首先，Emc标准辐射标准的制定是为了保障电子设备在电磁环境中的正常运行。

随着电子设备的不断普及和电磁环境的日益复杂，各种电子设备之间相互干扰的问题也日益凸显。

Emc标准辐射标准的制定，可以有效规范电子设备的辐射水平，减少设备之间的干扰，保障设备的正常运行。

其次，Emc标准辐射标准的执行对于保障通信系统的稳定运行具有重要意义。

在现代社会中，通信设备的稳定运行对于人们的日常生活和工作具有重要意义。

Emc标准辐射标准的执行，可以有效减少通信设备之间的干扰，保障通信系统的稳定运行，确保人们能够正常进行通信和信息交流。

在Emc标准辐射标准的测试方法中，通常会采用辐射发射测试和辐射抗扰度测试。

辐射发射测试是指对设备在工作状态下产生的电磁辐射进行测试，以确保其辐射水平符合标准要求。

而辐射抗扰度测试则是指对设备在电磁环境中的抗干扰能力进行测试，以确保设备能够在复杂的电磁环境中正常工作。

总的来说，Emc标准辐射标准的制定和执行对于保障电子设备的正常运行和通信系统的稳定运行具有重要意义。

通过严格执行Emc标准辐射标准，可以有效减少设备之间的干扰，保障设备和系统在复杂的电磁环境中能够正常工作。

希望各相关部门和企业能够重视Emc标准辐射标准，加强标准的制定和执行，为电子设备的发展和通信系统的稳定运行提供有力保障。

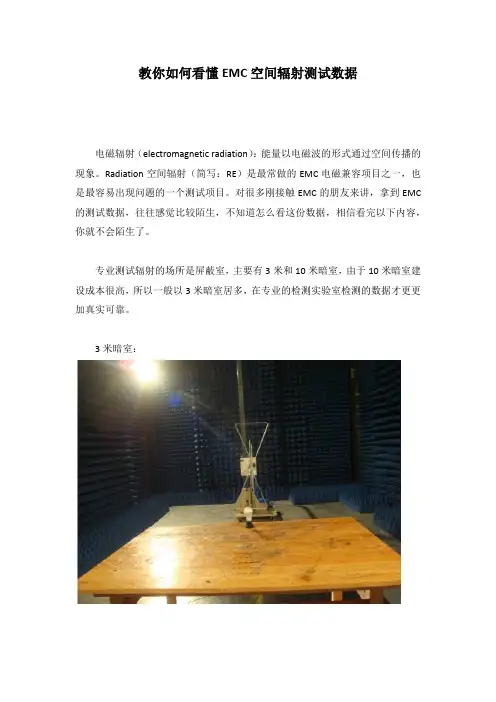

教你如何看懂EMC空间辐射测试数据电磁辐射（electromagnetic radiation）：能量以电磁波的形式通过空间传播的现象。

Radiation空间辐射（简写：RE）是最常做的EMC电磁兼容项目之一，也是最容易出现问题的一个测试项目。

对很多刚接触EMC的朋友来讲，拿到EMC 的测试数据，往往感觉比较陌生，不知道怎么看这份数据，相信看完以下内容，你就不会陌生了。

专业测试辐射的场所是屏蔽室，主要有3米和10米暗室，由于10米暗室建设成本很高，所以一般以3米暗室居多，在专业的检测实验室检测的数据才更更加真实可靠。

3米暗室：参考测试数据：Horizontal 表示接收天线处于水平位置（另外还有一种是天线处于垂直位置，也就是说，这个产品需要有2张这样的图才算完整）；EN55015是测试标准，表明测试产品是灯具类；Freq是频率点，一般可能有问题的点需要单独点出来进行完整确认；Measurement是测试值，表示该频率点经确认后的最终值；Limit表示改点的限值，也就是测试值不能超过该值；Over表示超过Limit限值多少，也就是测试值减去限值的计算；（上面负数表示没超过限值，也就是符合要求；但有的机构是正数是符合要求，需要看清楚）；以第一个为例：频率点为53.4714MHz，测试值为29.40 dBuV/m，限值为40 dBuV/m，超过限值为-10.60 dBuV/m（也就是没超过）。

同样的方法我们来看垂直的测试数据：如第1个点，：频率点为43.0647MHz，测试值为46.90 dBuV/m，限值为40 dBuV/m，超过限值为6.9 dBuV/m（也就是超了，需要整改）。

另外需要注意的是：一般测试时需要留预留3dB才好（也就是距离限值有3dB的余量），因为EMC是不稳定的，而且不同实验室之间也是有误差的，所以余量愈多，就越保险。

emc电磁辐射标准电磁兼容性（EMC）是指设备在电磁环境中正常工作的能力。

为了确保电磁环境中公众的健康和安全，国际上对电磁辐射制定了相应的标准。

首先，我们要了解的是，根据不同的频率范围，电磁辐射的影响是不同的。

通常，低频率的电磁辐射对生物体的影响主要是热效应，而高频电磁辐射则主要产生非热效应。

因此，对于电磁辐射的标准，需要考虑其对公众健康和设备安全的影响。

EMC电磁辐射标准通常包括以下几个方面：1.发射标准：设备在运行过程中会产生电磁辐射，这些辐射必须控制在一定的范围内。

根据不同的频率和功率，电磁辐射的限制标准是不同的。

例如，在无线通信领域，为了保证不同设备之间的正常工作，需要制定相应的频率分配方案，并对设备的发射功率进行限制。

2.抗扰度标准：设备在受到外部电磁辐射时，需要具有一定的抗干扰能力。

抗扰度标准规定了设备在受到一定强度的电磁辐射时，不会对设备的正常工作产生影响。

3.限值标准：限值标准规定了电磁辐射的最大允许值。

这些标准通常是根据人体对电磁辐射的安全阈值来制定的。

例如，在日常生活中，人们接触到的手机、微波炉等设备的电磁辐射量需要控制在安全阈值以内。

4.测试方法标准：为了保证电磁辐射标准的实施，需要制定相应的测试方法标准。

这些标准规定了测试设备、测试环境、测试程序等方面的要求。

例如，在测试设备的电磁辐射时，需要使用合适的测试仪器，选择合适的测试场地，按照规定的测试程序进行测试。

总之，EMC电磁辐射标准是为了保证公众健康和设备安全而制定的。

这些标准需要考虑不同频率和功率的电磁辐射对生物体的影响，设备的发射和抗扰能力，以及测试方法等方面的要求。

通过实施这些标准，可以有效地减少电磁辐射对公众健康和设备安全的影响。

如何看EMC测试报告————————————————————————————————作者：————————————————————————————————日期：2如何看EMC 測試報告EMC 包括EMI 和EMS 兩部分.⏹ 电磁干扰 EMI (Electro-Magnetic Interference)电子电器产品工作时对周边外界环境的电磁干扰发放.⏹ 电磁抗干扰 EMS (Electro-Magnetic Susceptibility)电子电器产品在一定的电磁环境中工作时其本身对电磁干扰的敏感度.而針對電動工具的測試條款有:⏹ EN 55014-1家用器具、电动工具和类似器具的干扰发射测试要求⏹ EN 55014-2家用器具、电动工具和类似器具的抗干扰测试要求⏹ EN 61000-3-2 谐波电流干扰限值⏹ EN 61000-3-3 电压波动和闪烁限值⏹ EN61000-6-3（对电池供电的电动工具）住宅、商用和轻工业环境的干扰通用测试标准. 該標準在07年前為非強製要求, 故一些老model 的測試報告上無此項目. 但新project 在開發申請安規時, 應盡量符合. 具體情況可與第三方商量.我們在EMC 控製的重點是EMI 中的EN55014-1, 即干扰发射测试. 針對電動工具, 該測試主要有兩個測試內容 : ⏹ 传导连续性干扰测试 (Conducted Emission)⏹ 骚扰功率测试 (Disturbance Power)1. 传导干扰是指通过传输线/导线传播的电磁干扰。
