2018年高考物理一轮复习专题九电磁感应中的动力学和能量问题高效演练

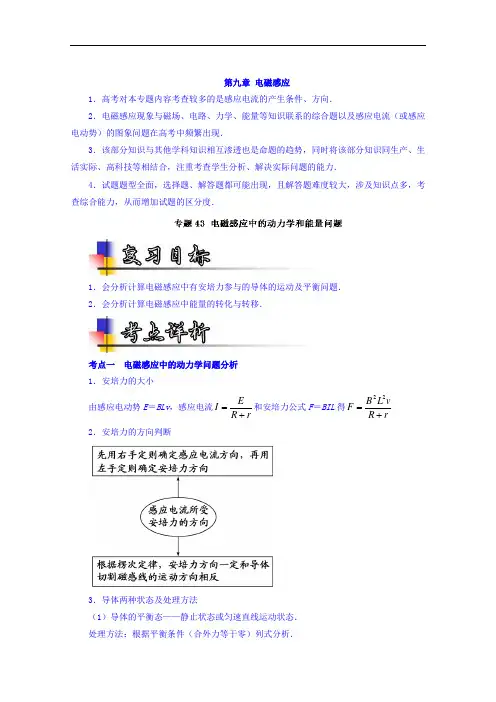

第九章 电磁感应1．高考对本专题内容考查较多的是感应电流的产生条件、方向．2．电磁感应现象与磁场、电路、力学、能量等知识联系的综合题以及感应电流（或感应电动势）的图象问题在高考中频繁出现．3．该部分知识与其他学科知识相互渗透也是命题的趋势，同时将该部分知识同生产、生活实际、高科技等相结合，注重考查学生分析、解决实际问题的能力．4．试题题型全面，选择题、解答题都可能出现，且解答题难度较大，涉及知识点多，考查综合能力，从而增加试题的区分度．1．会分析计算电磁感应中有安培力参与的导体的运动及平衡问题． 2．会分析计算电磁感应中能量的转化与转移．考点一 电磁感应中的动力学问题分析 1．安培力的大小由感应电动势E ＝BLv ，感应电流r R EI +=和安培力公式F ＝BIL 得rR v L B F +=222．安培力的方向判断3．导体两种状态及处理方法（1）导体的平衡态——静止状态或匀速直线运动状态． 处理方法：根据平衡条件（合外力等于零）列式分析．（2）导体的非平衡态——加速度不为零．处理方法：根据牛顿第二定律进行动态分析或结合功能关系分析． ★重点归纳★1．电磁感应中的动力学问题中两大研究对象及其关系电磁感应中导体棒既可看作电学对象（因为它相当于电源），又可看作力学对象（因为感应电流产生安培力），而感应电流I 和导体棒的速度v 则是联系这两大对象的纽带：2．电磁感应中的动力学问题分析思路 解决电磁感应中的动力学问题的一般思路是:“先电后力”，即：先做“源”的分析——分离出电路中由电磁感应所产生的电源，求出电源参数E 和r ；再进行“路”的分析——分析电路结构，弄清串、并联关系，求出相应部分的电流大小，以便求解安培力；然后是“力”的分析——分析研究对象（常是金属杆、导体线圈等）的受力情况，尤其注意其所受的安培力；最后进行“运动”状态的分析——根据力和运动的关系，判断出正确的运动模型． （1）电路分析：导体棒相当于电源，感应电动势相当于电源的电动势，导体棒的电阻相当于电源的内阻，感应电流rR BLvr R E I +=+=． （2）受力分析：导体棒受到安培力及其他力，安培力F 安＝BIl 或rR vL B F +=22，根据牛顿第二定律列动力学方程：F 合＝ma ．（3）过程分析：由于安培力是变力，导体棒做变加速或变减速运动，当加速度为零时，达到稳定状态，最后做匀速直线运动，根据共点力平衡条件列平衡方程：F 合＝0.★典型案例★如图所示，宽L =2m 、足够长的金属导轨MN 和M ′N ′放在倾角为θ=30°的斜面上，在N 和N ′之间连接一个R =2.0Ω的定值电阻，在AA ′处放置一根与导轨垂直、质量m =0.8kg 、电阻r =2.0Ω的金属杆，杆和导轨间的动摩擦因数μ，导轨电阻不计，导轨处于磁感应强度B =1.0T 、方向垂直于导轨平面的匀强磁场中。

2018届高三物理一轮复习导学案十、电磁感应（4）电磁感应中的动力学问题【目标】1、掌握电磁感应中的动力学问题的分析方法；2、学会运用力学规律解决电磁感应中的动力学问题。

【导入】电磁感应中通过导体的感应电流在磁场中将受到安培力的作用，电磁感应问题往往和力学问题联系在一起，这类问题覆盖面广，题型也多种多样，但解决这类问题的关键在于通过运动状态的分析来寻找过程中的临界状态，如速度、加速度取最大值或最小值的条件等，基本方法是：确定电源（E，r）→感应电流→运动导体所受的安培力→合外力→a的变化情况→运动状态的分析→临界状态（a=0时，v→max等）对于含有电容器的电路：C、U→Q→It→Ft→m△v【导研】[例1] 如图，两光滑平行导轨水平放置在匀强磁场中，磁场垂直导轨所在平面，金属棒ab可沿导轨自由滑动，导轨一端跨接一个定值电阻R，导轨电阻不计，现将金属棒沿导轨由静止向右拉，若保持拉力恒定，当速度为v时，加速度为a1，最终以速度2v做匀速运动；若保持拉力的功率恒定，则当速度为v时，加速度为a2，最终也以速度2v做匀速运动，则（）A．a2＝a1 B．a2＝2a1 C．a2＝3a1 D．a2＝4a1[例2](拼茶中学18届高三物理五月份模拟试卷)如图所示，水平光滑的平行金属导轨，左端接有一电阻R，匀强磁场与导轨平面垂直并分布在两导轨之间，磁感应强度为B，质量为m的金属棒垂直于导轨放置，现使金属棒以某一初速度v从a位置向右运动，则金属棒运动到b 位置刚好静止，若金属棒以2v初速度仍从a位置向右运动，则金属棒运动到c位置刚好静止，第二次运动与第一次运动相比以下说法正确的是( )A．通过电阻的电量之比4：1 B．电阻产生的热量之比4：1 C．棒运动的距离之比2：1 D．到达图中的d位置时的加速度相等[例3]（1）(安徽皖南八校18届高三第一次联考)如图所示，两平行导轨M 、N 水平固定在一个磁感应强度为B、方向竖直向上的匀强磁场中；两根相同的导体棒Ⅰ、Ⅱ垂直于导轨放置，它们的质量都为m，电阻都为R，导体棒与导轨接触良好，导轨电阻不计，导体棒与导轨间的动库擦因数均为μ.开始时两导体棒处于静止状态．现对Ⅰ棒施加一平行于导轨的恒力F（方向如图所示），使I 棒运动起来．关于两棒的最终的运动状态，下列说法可能正确的是( )A．Ⅰ棒最终做匀速运动而Ⅱ棒静止B．Ⅰ、Ⅱ两棒最终都以相同的速度做匀速运动C．两棒最终都匀速(不为零）运动，但Ⅰ棒的速度较大D ．两棒最终都以相同的加速度（不为零）运动（2）(如东县2018～2018学年第一学期期末考试试卷)如图所示，相互平行的光滑金属导轨（电阻忽略不计）在同一水平面内，处于竖直向下的匀强磁场中，磁场的磁感强度为B ，导轨左端的间距103L l = ，右端间距20L l =，两段导轨均足够长且用导线连接．今在导轨上放置AC 、DE 两根导体棒，质量分别为102m m =，20m m =；接入电路的电阻分别为103R R =，20R R =．现使AC 棒以初速度v 0向右运动，则：（1）若DE 棒固定，在AC 棒运动过程中，回路感应电流的方向如何？整个电路产生的电热为多少？ （2）若DE 棒可自由运动，求两棒在达到稳定状态前，加速度大小之比和在达到稳定状态时速度之比．[例4] 一个质量为m 、直径为d 、电阻为R 的金属圆环，在范围很大的磁场中沿竖直方向下落，磁场的分布情况如图所示，已知磁感应强度竖直方向的分量B y 的大小只随高度变化，其随高度y 变化关系为B y = B 0(1 + ky )（此处k 为比例常数，且k ＞0），其中沿圆环轴线的磁场方向始终竖直向上，在下落过程中金属圆环所在的平面始终保持水平，速度越来越大，最终稳定为某一数值，称为收尾速度。

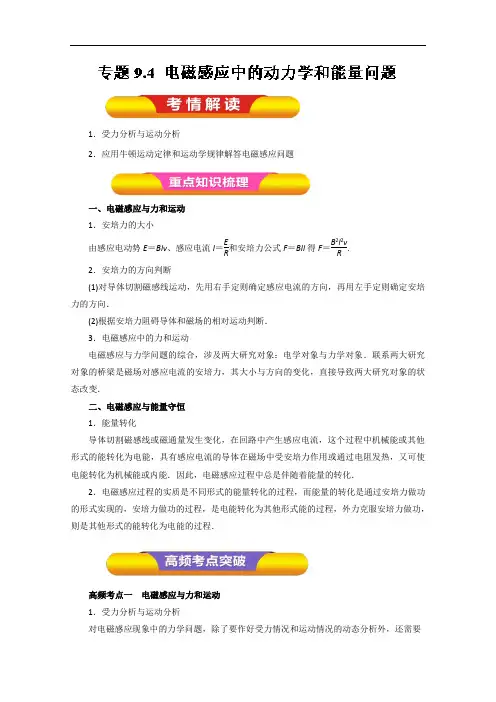

1．受力分析与运动分析2．应用牛顿运动定律和运动学规律解答电磁感应问题一、电磁感应与力和运动1．安培力的大小由感应电动势E＝Blv、感应电流I＝ER和安培力公式F＝BIl得F＝B2l2vR.2．安培力的方向判断(1)对导体切割磁感线运动，先用右手定则确定感应电流的方向，再用左手定则确定安培力的方向．(2)根据安培力阻碍导体和磁场的相对运动判断．3．电磁感应中的力和运动电磁感应与力学问题的综合，涉及两大研究对象：电学对象与力学对象．联系两大研究对象的桥梁是磁场对感应电流的安培力，其大小与方向的变化，直接导致两大研究对象的状态改变．二、电磁感应与能量守恒1．能量转化导体切割磁感线或磁通量发生变化，在回路中产生感应电流，这个过程中机械能或其他形式的能转化为电能，具有感应电流的导体在磁场中受安培力作用或通过电阻发热，又可使电能转化为机械能或内能．因此，电磁感应过程中总是伴随着能量的转化．2．电磁感应过程的实质是不同形式的能量转化的过程，而能量的转化是通过安培力做功的形式实现的，安培力做功的过程，是电能转化为其他形式能的过程，外力克服安培力做功，则是其他形式的能转化为电能的过程．高频考点一电磁感应与力和运动1．受力分析与运动分析对电磁感应现象中的力学问题，除了要作好受力情况和运动情况的动态分析外，还需要注意导体受到的安培力随运动速度变化的特点，速度变化，弹力及相应的摩擦力也随之而变，导致物体的运动状态发生变化．2．应用牛顿运动定律和运动学规律解答电磁感应问题的基本思路(1)用法拉第电磁感应定律和楞次定律求感应电动势的大小和方向．(2)求回路中的电流．(3)分析研究导体的受力情况(包含安培力，用左手定则确定其方向)．(4)根据牛顿第二定律和运动学规律或平衡条件列方程求解．例1、如图所示，在匀强磁场中有一倾斜的平行金属导轨，导轨间距为L，长为3d，导轨平面与水平面的夹角为θ，在导轨的中部刷有一段长为d的薄绝缘涂层．匀强磁场的磁感应强度大小为B，方向与导轨平面垂直．质量为m的导体棒从导轨的顶端由静止释放，在滑上涂层之前已经做匀速运动，并一直匀速滑到导轨底端．导体棒始终与导轨垂直，且仅与涂层间有摩擦，接在两导轨间的电阻为R，其他部分的电阻均不计，重力加速度为g.求：(1)导体棒与涂层间的动摩擦因数μ；(2)导体棒匀速运动的速度大小v；(3)整个运动过程中，电阻产生的焦耳热Q.【方法归纳】解决电磁感应中的动力学问题的一般思路是“先电后力”，具体思路如下：(1)先作“源”的分析——分离出电路中由电磁感应所产生的电源，求出电源参数E和r；(2)再进行“路”的分析——分析电路结构，弄清串、并联关系，求出相应部分的电流大小，以便求解安培力；(3)然后是“力”的分析——分析研究对象(常是金属杆、导体线圈等)的受力情况，尤其注意其所受的安培力；(4)最后进行“运动”状态的分析——根据力和运动的关系，判断正确的运动模型．【变式探究】如图，矩形闭合导体线框在匀强磁场上方，由不同高度静止释放，用t1、t2分别表示线框ab边和cd边刚进入磁场的时刻．线框下落过程形状不变，ab边始终保持与磁场水平边界线OO′平行，线框平面与磁场方向垂直．设OO′下方磁场区域足够大，不计空气影响，则下列哪一个图象不可能反映线框下落过程中速度v随时间t变化的规律()【答案】A ．【举一反三】(多选)如图甲所示，MN 左侧有一垂直纸面向里的匀强磁场，现将一边长为L 、质量为m 、电阻为R 的正方形金属线框置于该磁场中，使线框平面与磁场方向垂直，且bc 边与磁场边界MN 重合．当t ＝0时，对线框施加一水平拉力F ，使线框由静止开始向右做匀加速直线运动；当t ＝t 0时，线框的ad 边与磁场边界MN 重合．图乙为拉力F 随时间t 变化的图线．由以上条件可知，磁场的磁感应强度B 的大小及t 0时刻线框的速率v 为( )A ．B ＝1L mR t 0 B ．B ＝1L 2mR t 0C ．v ＝F 0t 0mD ．v ＝2F 0t 0m【答案】BC高频考点二 电磁感应与能量守恒1．电磁感应中的几个功能关系(1)导体克服安培力做的功等于产生的电能W安＝E电；(2)若电路为纯电阻电路，则电磁感应中产生的电能又完全转化为电路的焦耳热Q＝E电；(3)导体克服安培力做的功等于消耗的机械能W安＝E机械能；(4)综合起来可以看出“电路的焦耳热”等于“电磁感应中产生的电能”等于“机械能的减小”，即Q＝E电＝E机械能．这里还要特别明确“能量转化的层次性”，即E机械能→E电→Q，其中第一次转化是通过克服安培力做功W安来实现，第二次转化是通过感应电流流经电阻转化为焦耳热来实现．2．用能量方法解决电磁感应问题的一般步骤(1)用法拉第电磁感应定律和楞次定律确定电动势的大小和方向．(2)画出等效电路，求出回路中电阻消耗电功率的表达式．(3)分析导体机械能的变化，用能量守恒关系得到机械功率的改变与回路中电功率的改变所满足的关系式．例2、半径分别为r和2r的同心圆形导轨固定在同一水平面内，一长为r、质量为m且质量分布均匀的直导体棒AB置于圆导轨上面．BA的延长线通过圆导轨中心O，装置的俯视图如图所示．整个装置位于一匀强磁场中，磁感应强度的大小为B，方向竖直向下．在内圆导轨的C点和外圆导轨的D点之间接有一阻值为R的电阻(图中未画出)．直导体棒在水平外力作用下以角速度ω绕O逆时针匀速转动，在转动过程中始终与导轨保持良好接触．设导体棒与导轨之间的动摩擦因数为μ，导体棒和导轨的电阻均可忽略．重力加速度大小为g，求：(1)通过电阻R的感应电流的方向和大小；(2)外力的功率．(2)在竖直方向上有mg －2F N ＝0 ⑤式中，由于质量分布均匀，内、外圆导轨对导体棒的正压力大小相等，其值为F N .两导轨对运行的导体棒的滑动摩擦力均为F f ＝μF N ⑥在Δt 时间内，导体棒在内、外圆导轨上扫过的弧长分别为l 1＝r ωΔt⑦ l 2＝2r ωΔt ⑧克服摩擦力做的总功为W f ＝F f (l 1＋l 2) ⑨在Δt 时间内，消耗在电阻R 上的功为W R ＝I 2R Δt ⑩根据能量转化和守恒定律知，外力在Δt 时间内做的功为W ＝W f ＋W R⑪ 外力的功率为P ＝W Δt ⑫由④至⑫式得P ＝32μmg ωr ＋9ω2B 2r 44R⑬ 【答案】(1)3ωBr 22R 方向由C 端到D 端(2)32μmg ωr ＋9ω2B 2r 44R【归纳总结】(1)电磁感应中通过导体横截面的电荷量q ＝n ΔΦR ，式中ΔΦ为闭合电路中磁通量的变化量，n 为线圈匝数，R 为闭合电路的总电阻．不论电流恒定还是变化，上述公式都适用．(2)电能在电路中的作用：一般电路中并不储存电能，在大多数情况下，虽然不断有能量转化为电能，但这些电能立即通过电流做功转化为焦耳热，因此电能往往只是一种“过渡”能量．【变式探究】(多选)如图所示，固定在同一水平面上的两平行金属导轨AB 、CD ，两端接有阻值相同的两个定值电阻．质量为m 的导体棒垂直放在导轨上，轻弹簧左端固定，右端连接导体棒，整个装置处于竖直向下的匀强磁场中．当导体棒静止在OO ′位置时，弹簧处于原长状态．此时给导体棒一个水平向右的初速度v 0，它能向右运动的最远距离为d ，且能再次经过OO ′位置．已知导体棒所受的摩擦力大小恒为f ，导体棒向右运动过程中左侧电阻产生的热量为Q ，不计导轨和导体棒的电阻．则( )A ．弹簧的弹性势能最大为12mv 20－Q －fdB ．弹簧的弹性势能最大为12mv 20－2Q －fdC ．导体棒再次回到OO ′位置时的动能等于12mv 20－4Q －2fdD ．导体棒再次回到OO ′位置时的动能大于12mv 20－4Q －2fd【答案】BD【举一反三】如图甲所示，在虚线mn 的上方存在垂直纸面向里的匀强磁场，mn 的下方存在竖直向下的匀强磁场，mn 上下两侧磁场的磁感应强度大小相等．将两根足够长的直导轨平行放置在磁场中，且贯穿虚线的上下两侧．取两根等长的金属棒a 、b ，两端分别套上金属环，然后将两金属棒套在长直导轨上，其中a 棒置于虚线上侧，b 棒置于虚线下侧．从t ＝0时刻开始在a 棒上加一竖直向上的外力F ，使a 棒由静止开始向上做匀加速直线运动，外力随时间的变化规律如图乙所示，同时b 棒在t ＝0时刻由静止释放．已知两导轨的间距为L ＝1.5 m ，a 、b 棒的质量分别为m 1＝1 kg 、m 2＝0.27 kg ，两金属棒的总电阻为R ＝1.8 Ω，忽略导轨的电阻，b 棒与导轨的动摩擦因数为μ＝0.75，不计a 棒与导轨之间的摩擦，取g ＝10 m/s 2.甲 乙(1)求虚线上下两侧的磁感应强度大小以及a 棒匀加速运动的加速度大小；(2)如果在0～2 s 的时间内外力F 对a 棒做功为40 J ，则该过程中整个电路产生的焦耳热为多少？(3)经过多长时间b 棒的速度最大？(3)b 棒先做加速度逐渐减小的加速运动，当b 棒所受重力与滑动摩擦力相等时，速度达到最大；后做加速度逐渐增大的减速运动，最后停止运动．假设经t 0时间金属棒b 的速度达到最大，当b 棒速度达到最大时，有m 2g ＝μF N又F N ＝F 安＝BI 1L ，I 1＝E 1R ＝BLv 1R ，v 1＝at 0联立解得t 0＝2 s.【答案】(1)1.2 T 1 m/s 2 (2)18 J (3)2 s高频考点三、微元法在电磁学中的应用微元法是将研究对象无限细分，从中抽取出微小单元进行研究，找出被研究对象变化规律，由于这些微元遵循的规律相同，再将这些微元进行必要的数学运算(累计求和)，从而顺利解决问题．用该方法可以将一些复杂的物理过程，用我们熟悉的规律加以解决，是物理学中常用的思想方法之一．例3、如图所示，两条平行导轨所在平面与水平地面的夹角为θ，间距为L .导轨上端接有一平行板电容器，电容为C ．导轨处于匀强磁场中，磁感应强度大小为B ，方向垂直于导轨平面向下．在导轨上放置一质量为m 的金属棒，棒可沿导轨下滑，且在下滑过程中保持与导轨垂直并良好接触．已知金属棒与导轨之间的动摩擦因数为μ，重力加速度大小为g .忽略所有电阻．让金属棒从导轨上端由静止开始下滑，求：(1)电容器极板上积累的电荷量与金属棒速度大小的关系；(2)金属棒的速度大小随时间变化的关系．(2)设金属棒的速度大小为v 时经历的时间为t ，通过金属棒的电流为i ，金属棒受到的磁场的作用力方向沿导轨向上，大小为f 1＝BLi ⑤设在时间间隔(t ，t ＋Δt )内流经金属棒的电荷量为ΔQ ，按定义有i ＝ΔQΔt ⑥ΔQ 也是平行板电容器极板在时间间隔(t ，t ＋Δt )内增加的电荷量．由④式得ΔQ ＝CBL Δv ⑦式中，Δv 为金属棒的速度变化量．按定义有a ＝ΔvΔt ⑧金属棒所受到的摩擦力方向斜向上，大小为f 2＝μN ⑨式中，N 是金属棒对导轨的正压力的大小，有N ＝mg cos θ ⑩金属棒在时刻t 的加速度方向沿斜面向下，设其大小为a ，根据牛顿第二定律有mg sin θ－f 1－f 2＝ma联立⑤至⑪式得a ＝m sin θ－μcos θm ＋B 2L 2C g由⑫式及题设可知，金属棒做初速度为零的匀加速运动．t 时刻金属棒的速度大小为v ＝m sin θ－μcos θm ＋B 2L 2C gt【答案】(1)Q ＝CBLv (2)v ＝m sin θ－μcos θm ＋B 2L 2C gt 【方法技巧】1．本题用微元法可判断金属杆沿导轨匀加速下滑，从而得出速度随时间均匀变化的关系，这与常见的导体棒在恒力作用下运动是不同的．2．对于电容器的充电过程，由于金属杆的速度均匀增加，感应电动势也均匀变大，所以金属棒一直给电容器充电，且充电的电流恒定，认为电容器是断路，没有电流是错误的．1．【2016·全国卷Ⅰ】如图1­，两固定的绝缘斜面倾角均为θ，上沿相连．两细金属棒ab (仅标出a 端)和cd (仅标出c 端)长度均为L ，质量分别为2m 和m ；用两根不可伸长的柔软轻导线将它们连成闭合回路abdca ，并通过固定在斜面上沿的两光滑绝缘小定滑轮跨放在斜面上，使两金属棒水平．右斜面上存在匀强磁场，磁感应强度大小为B ，方向垂直于斜面向上，已知两根导线刚好不在磁场中，回路电阻为R ，两金属棒与斜面间的动摩擦因数均为μ，重力加速度大小为g ，已知金属棒ab 匀速下滑．求：( )(1)作用在金属棒ab 上的安培力的大小；(2)金属棒运动速度的大小．图1­【答案】(1)mg (sin θ－3μcos θ)(2)(sin θ－3μcos θ)mgR B 2L 2【解析】(1)设导线的张力的大小为T ，右斜面对ab 棒的支持力的大小为N 1，作用在ab 棒上的安培力的大小为F ，左斜面对cd 棒的支持力大小为N 2，对于ab 棒，由力的平衡条件得2mg sin θ＝μN1＋T＋F①N1＝2mg cos θ②对于cd棒，同理有mg sin θ＋μN2＝T③N2＝mg cos θ④联立①②③④式得F＝mg(sin θ－3μcos θ)⑤2．【2016·全国卷Ⅱ】如图1­所示，水平面(纸面)内间距为l的平行金属导轨间接一电阻，质量为m、长度为l的金属杆置于导轨上．t＝0时，金属杆在水平向右、大小为F的恒定拉力作用下由静止开始运动．t0时刻，金属杆进入磁感应强度大小为B、方向垂直于纸面向里的匀强磁场区域，且在磁场中恰好能保持匀速运动．杆与导轨的电阻均忽略不计，两者始终保持垂直且接触良好，两者之间的动摩擦因数为μ.重力加速度大小为g.求：(1)金属杆在磁场中运动时产生的电动势的大小；(2)电阻的阻值．图1­【答案】(1)Blt 0⎝⎛⎭⎫F m －μg (2)B 2l 2t 0m 【解析】(1)设金属杆进入磁场前的加速度大小为a ，由牛顿第二定律得ma ＝F －μmg ①设金属杆到达磁场左边界时的速度为v ，由运动学公式有v ＝at 0 ②当金属杆以速度v 在磁场中运动时，由法拉第电磁感应定律，杆中的电动势为E ＝Blv ③联立①②③式可得E ＝Blt 0⎝⎛⎭⎫F m －μg ④3．【2016·四川卷】如图1­所示，电阻不计、间距为l 的光滑平行金属导轨水平放置于磁感应强度为B 、方向竖直向下的匀强磁场中，导轨左端接一定值电阻R .质量为m 、电阻为r 的金属棒MN 置于导轨上，受到垂直于金属棒的水平外力F 的作用由静止开始运动，外力F 与金属棒速度v 的关系是F ＝F 0＋kv (F 0、k 是常量)，金属棒与导轨始终垂直且接触良好．金属棒中感应电流为i ，受到的安培力大小为F A ，电阻R 两端的电压为U R ，感应电流的功率为P ，它们随时间t 变化图像可能正确的有( )图1­图1­【答案】BC 【解析】设金属棒在某一时刻速度为v ，由题意可知，感应电动势E ＝Blv ，感应电流I ＝E R ＋r ＝Bl R ＋r v ，即I ∝v ；安培力F A ＝BIl ＝B 2l 2R ＋rv ，方向水平向左，即F A ∝v ；R 两端电压U R ＝IR ＝BlR R ＋r v ，即U R ∝v ；感应电流功率P ＝EI ＝B 2l 2R ＋rv 2，即P ∝v 2. 分析金属棒运动情况，由牛顿第二定律可得F 合＝F －F A ＝F 0＋kv －B 2l 2R ＋r v ＝F 0＋⎝⎛⎭⎫k －B 2l 2R ＋r v ，而加速度a ＝F 合m .因为金属棒从静止出发，所以F 0>0，且F 合>0，即a >0，加速度方向水平向右．4．【2016·浙江卷】小明设计的电磁健身器的简化装置如图1­10所示，两根平行金属导轨相距l ＝0.50 m ，倾角θ＝53°，导轨上端串接一个R ＝0.05 Ω的电阻．在导轨间长d ＝0.56 m 的区域内，存在方向垂直导轨平面向下的匀强磁场，磁感应强度B ＝2.0 T ．质量m ＝4.0 kg 的金属棒CD 水平置于导轨上，用绝缘绳索通过定滑轮与拉杆GH 相连．CD 棒的初始位置与磁场区域的下边界相距s ＝0.24 m ．一位健身者用恒力F ＝80 N 拉动GH 杆，CD 棒由静止开始运动，上升过程中CD 棒始终保持与导轨垂直．当CD 棒到达磁场上边界时健身者松手，触发恢复装置使CD 棒回到初始位置(重力加速度g 取10 m/s 2，sin 53°＝0.8，不计其他电阻、摩擦力以及拉杆和绳索的质量)．求：(1)CD 棒进入磁场时速度v 的大小；(2)CD 棒进入磁场时所受的安培力F A 的大小；(3)在拉升CD 棒的过程中，健身者所做的功W 和电阻产生的焦耳热Q .图1­10 【答案】(1)2.4 m/s(2)48 N(3)64 J26.88 J【解析】(1)由牛顿定律a＝F－mg sin θm＝12 m/s2①进入磁场时的速度v＝2as＝2.4 m/s②5．【2016·全国卷Ⅲ】如图1­所示，两条相距l的光滑平行金属导轨位于同一水平面(纸面)内，其左端接一阻值为R的电阻；一与导轨垂直的金属棒置于两导轨上；在电阻、导轨和金属棒中间有一面积为S的区域，区域中存在垂直于纸面向里的均匀磁场，磁感应强度大小B1随时间t的变化关系为B1＝kt，式中k为常量；在金属棒右侧还有一匀强磁场区域，区域左边界MN(虚线)与导轨垂直，磁场的磁感应强度大小为B0，方向也垂直于纸面向里．某时刻，金属棒在一外加水平恒力的作用下从静止开始向右运动，在t0时刻恰好以速度v0越过MN，此后向右做匀速运动．金属棒与导轨始终相互垂直并接触良好，它们的电阻均忽略不计．求：(1)在t ＝0到t ＝t 0时间间隔内，流过电阻的电荷量的绝对值；(2)在时刻t (t >t 0)穿过回路的总磁通量和金属棒所受外加水平恒力的大小．图1­【答案】(1)kt 0S R (2)B 0lv 0(t －t 0)＋kSt (B 0lv 0＋kS )B 0l R【解析】(1)在金属棒未越过MN 之前，t 时刻穿过回路的磁通量为Φ＝ktS ①设在从t 时刻到t ＋Δt 的时间间隔内，回路磁通量的变化量为ΔΦ，流过电阻R 的电荷量为Δq .由法拉第电磁感应定律有E ＝ΔΦΔt② 由欧姆定律有i ＝E R ③由电流的定义有i ＝Δq Δt④ 联立①②③④式得|Δq |＝kS R Δt ⑤由⑤式得，在t ＝0到t ＝t 0的时间间隔内，流过电阻R 的电荷量q 的绝对值为|q |＝kt 0S R ⑥由法拉第电磁感应定律得，回路感应电动势的大小为E t ＝⎪⎪⎪⎪⎪⎪ΔΦt Δt ⑭ 由欧姆定律有I ＝E t R ⑮联立⑦⑧⑬⑭⑮式得f ＝(B 0lv 0＋kS )B 0l R ⑯1.(2015·浙江理综·24)小明同学设计了一个“电磁天平”，如图5所示，等臂天平的左臂为挂盘，右臂挂有矩形线圈，两臂平衡．线圈的水平边长L ＝0.1 m ，竖直边长H ＝0.3 m ，匝数为N 1.线圈的下边处于匀强磁场内，磁感应强度B 0＝1.0 T ，方向垂直线圈平面向里．线圈中通有可在0～2.0 A 范围内调节的电流I .挂盘放上待测物体后，调节线圈中电流使天平平衡，测出电流即可测得物体的质量．(重力加速度取g ＝10 m/s 2)图5 图6(1)为使电磁天平的量程达到0.5 kg ，线圈的匝数N 1至少为多少？(2)进一步探究电磁感应现象，另选N 2＝100匝、形状相同的线圈，总电阻R ＝10 Ω.不接外电流，两臂平衡．如图6所示，保持B 0不变，在线圈上部另加垂直纸面向外的匀强磁场，且磁感应强度B 随时间均匀变大，磁场区域宽度d ＝0.1 m ．当挂盘中放质量为0.01 kg 的物体时，天平平衡，求此时磁感应强度的变化率ΔB Δt. 答案 (1)25匝 (2)0.1 T/s2．(2015·天津理综·11)如图9所示，“凸”字形硬质金属线框质量为m，相邻各边互相垂直，且处于同一竖直平面内，ab边长为l，cd边长为2l，ab与cd平行，间距为2l.匀强磁场区域的上下边界均水平，磁场方向垂直于线框所在平面．开始时，cd边到磁场上边界的距离为2l，线框由静止释放，从cd边进入磁场直到ef、pq边进入磁场前，线框做匀速运动，在ef、pq边离开磁场后，ab边离开磁场之前，线框又做匀速运动．线框完全穿过磁场过程中产生的热量为Q.线框在下落过程中始终处于原竖直平面内，且ab、cd边保持水平，重力加速度为g.求：图9(1)线框ab边将要离开磁场时做匀速运动的速度大小是cd边刚进入磁场时的几倍；(2)磁场上、下边界间的距离H.答案(1)4倍(2)Qmg＋28l(2)线框自释放直到cd 边进入磁场前，由机械能守恒定律，有2mgl ＝12mv 21⑧线框完全穿过磁场的过程中，由能量守恒定律，有mg (2l ＋H )＝12mv 22－12mv 21＋Q ⑨由⑦⑧⑨式得H ＝Q mg ＋28l3．(2014·江苏单科·13)如图8所示，在匀强磁场中有一倾斜的平行金属导轨，导轨间距为L ，长为3d ，导轨平面与水平面的夹角为θ，在导轨的中部刷有一段长为d 的薄绝缘涂层．匀强磁场的磁感应强度大小为B ，方向与导轨平面垂直．质量为m 的导体棒从导轨的顶端由静止释放，在滑上涂层之前已经做匀速运动，并一直匀速滑到导轨底端．导体棒始终与导轨垂直，且仅与涂层间有摩擦，接在两导轨间的电阻为R ，其他部分的电阻均不计，重力加速度为g .求：图8(1)导体棒与涂层间的动摩擦因数μ；(2)导体棒匀速运动的速度大小v ；(3)整个运动过程中，电阻产生的焦耳热Q .答案 (1)tan θ (2)mgR sin θB 2L 2(3)2mgd sin θ－m 3g 2R 2sin 2θ2B 4L 4(3)摩擦生热：Q T ＝μmgd cos θ根据能量守恒定律知：3mgd sin θ＝Q ＋Q T ＋12mv 2解得电阻产生的焦耳热Q ＝2mgd sin θ－m 3g 2R 2sin 2 θ2B 4L 4. 4．(2014·新课标全国Ⅱ·25)半径分别为r 和2r 的同心圆形导轨固定在同一水平面内，一长为r 、质量为m 且质量分布均匀的直导体棒AB 置于圆导轨上面，BA 的延长线通过圆导轨中心O ，装置的俯视图如图15所示．整个装置位于一匀强磁场中，磁感应强度的大小为B ，方向竖直向下．在内圆导轨的C 点和外圆导轨的D 点之间接有一阻值为R 的电阻(图中未画出)．直导体棒在水平外力作用下以角速度ω绕O 逆时针匀速转动，在转动过程中始终与导轨保持良好接触．设导体棒与导轨之间的动摩擦因数为μ，导体棒和导轨的电阻均可忽略．重力加速度大小为g .求：图15(1)通过电阻R 的感应电流的方向和大小；(2)外力的功率．答案 (1)方向为C →D 3B ωr 22R(2)9B 2ω2r 44R ＋3μmg ωr 25．(2013·天津理综·3)如图2所示，纸面内有一矩形导体闭合线框abcd ，ab 边长大于bc 边长，置于垂直纸面向里、边界为MN 的匀强磁场外，线框两次匀速地完全进入磁场，两次速度大小相同，方向均垂直于MN .第一次ab 边平行MN 进入磁场，线框上产生的热量为Q 1，通过线框导体横截面的电荷量为q 1；第二次bc 边平行MN 进入磁场，线框上产生的热量为Q 2，通过线框导体横截面的电荷量为q 2，则( )图2A ．Q 1＞Q 2，q 1＝q 2B ．Q 1＞Q 2，q 1＞q 2C ．Q 1＝Q 2，q 1＝q 2D ．Q 1＝Q 2，q 1＞q 2答案 A解析 由法拉第电磁感应定律得：E ＝ΔΦΔt ①I ＝E R ②1．(多选)如图5所示，在光滑的水平面上方，有两个磁感应强度大小均为B ，方向相反的水平匀强磁场，PQ 为两个磁场的边界，磁场范围足够大．一个边长为a 、质量为m 、电阻为R 的金属正方形线框，以速度v 垂直磁场方向从如图实线位置(Ⅰ)开始向右运动，当线框运动到分别有一半面积在两个磁场中的位置(Ⅱ)时，线框的速度为v2.下列说法正确的是( )图5A ．在位置(Ⅱ)时线框中的电功率为B 2a 2v 2R B ．此过程中回路产生的电能为38mv 2 C ．在位置(Ⅱ)时线框的加速度为B 2a 2v2mR D ．此过程中通过导线横截面的电荷量为2Ba 2R 答案 AB解析 线框经过位置(Ⅱ)时，线框左右两边均切割磁感线，所以此时的感应电动势为E ＝Ba v 2×2＝Bav ，故线框中的电功率为P ＝E 2R ＝B 2a 2v 2R ，选项A 正确；线框从位置(Ⅰ)到位置(Ⅱ)的过程中，动能减少了ΔE k ＝12mv 2－12m ⎝⎛⎭⎫v 22＝38mv 2，根据能量守恒定律可知，此过程中回路产生的电能为38mv 2，选项B 正确；线框在位置(Ⅱ)时，左右两边所受安培力大小均为F ＝B ER a ＝B 2a 2vR ，根据左手定则可知，线框左右两边所受安培力的方向均向左，故此时线框的加速度为a ＝2F m ＝2B 2a 2vmR ，选项C 错误；由q ＝I Δt 、I ＝E R 、E ＝ΔΦΔt 三式联立，解得q ＝ΔΦR ，线框在位置(Ⅰ)时其磁通量为Ba 2，而线框在位置(Ⅱ)时其磁通量为零，故q ＝Ba 2R ，选项D 错误．2．(多选)如图6所示，间距l ＝0.4 m 的光滑平行金属导轨与水平面夹角θ＝30°，正方形区域abcd 内匀强磁场的磁感应强度B ＝0.2 T ，方向垂直于斜面．甲、乙两金属杆的电阻R 相同、质量均为m ＝0.02 kg ，垂直于导轨放置．起初，甲金属杆处在磁场的上边界ab 上，乙在甲上方距甲也为l 处．现将两金属杆同时由静止释放，并同时在甲金属杆上施加一个沿着导轨的拉力F ，使甲金属杆始终以a ＝5 m/s 2的加速度沿导轨匀加速运动，已知乙金属杆刚进入磁场时做匀速运动，取g ＝10 m/s 2，则( )图6A ．每根金属杆的电阻R ＝0.016 ΩB ．甲金属杆在磁场中运动的时间是0.4 sC ．甲金属杆在磁场中运动过程中F 的功率逐渐增大D ．乙金属杆在磁场运动过程中安培力的功率是0.1 W 答案 BC3．(多选)如图7所示，在倾角为θ的斜面上固定两根足够长的光滑平行金属导轨PQ 、MN ，相距为L ，导轨处于磁感应强度为B 的匀强磁场中，磁场方向垂直导轨平面向下．有两根质量均为m 的金属棒a 、b ，先将a 棒垂直导轨放置，用跨过光滑定滑轮的细线与物块c 连接，连接a 棒的细线平行于导轨，由静止释放c ，此后某时刻，将b 也垂直导轨放置，a 、c 此刻起做匀速运动，b 棒刚好能静止在导轨上．a 棒在运动过程中始终与导轨垂直，两棒与导轨接触良好，导轨电阻不计．则( )图7A ．物块c 的质量是2m sin θB ．b 棒放上导轨前，物块c 减少的重力势能等于a 、c 增加的动能C ．b 棒放上导轨后，物块c 减少的重力势能等于回路消耗的电能D ．b 棒放上导轨后，a 棒中电流大小是mg sin θBL 答案 AD。

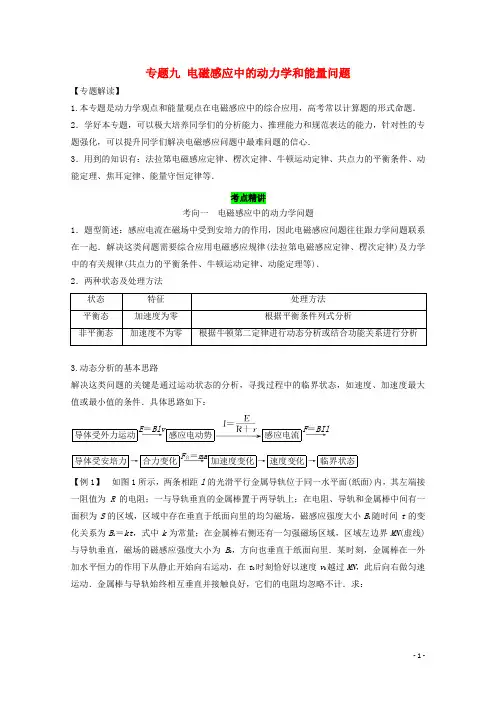

专题九 电磁感应中的动力学和能量问题【专题解读】1.本专题是动力学观点和能量观点在电磁感应中的综合应用，高考常以计算题的形式命题．2．学好本专题，可以极大培养同学们的分析能力、推理能力和规范表达的能力，针对性的专题强化，可以提升同学们解决电磁感应问题中最难问题的信心．3．用到的知识有：法拉第电磁感应定律、楞次定律、牛顿运动定律、共点力的平衡条件、动能定理、焦耳定律、能量守恒定律等．考点精讲考向一 电磁感应中的动力学问题1．题型简述：感应电流在磁场中受到安培力的作用，因此电磁感应问题往往跟力学问题联系在一起．解决这类问题需要综合应用电磁感应规律(法拉第电磁感应定律、楞次定律)及力学中的有关规律(共点力的平衡条件、牛顿运动定律、动能定理等)．2．两种状态及处理方法3.动态分析的基本思路解决这类问题的关键是通过运动状态的分析，寻找过程中的临界状态，如速度、加速度最大值或最小值的条件．具体思路如下：导体受外力运动――→E ＝Blv 感应电动势感应电流――→F ＝BIl导体受安培力→合力变化――→F 合＝ma 加速度变化→速度变化→临界状态【例1】 如图1所示，两条相距l 的光滑平行金属导轨位于同一水平面(纸面)内，其左端接一阻值为R 的电阻；一与导轨垂直的金属棒置于两导轨上；在电阻、导轨和金属棒中间有一面积为S 的区域，区域中存在垂直于纸面向里的均匀磁场，磁感应强度大小B 1随时间t 的变化关系为B 1＝kt ，式中k 为常量；在金属棒右侧还有一匀强磁场区域，区域左边界MN (虚线)与导轨垂直，磁场的磁感应强度大小为B 0，方向也垂直于纸面向里．某时刻，金属棒在一外加水平恒力的作用下从静止开始向右运动，在t 0时刻恰好以速度v 0越过MN ，此后向右做匀速运动．金属棒与导轨始终相互垂直并接触良好，它们的电阻均忽略不计．求：图1(1)在t ＝0到t ＝t 0时间间隔内，流过电阻的电荷量的绝对值；(2)在时刻t (t >t 0)穿过回路的总磁通量和金属棒所受外加水平恒力的大小．【答案】(1)kt 0S R(2)B 0lv 0(t －t 0)＋kSt (B 0lv 0＋kS )B 0l R匀强磁场穿过回路的磁通量为Φ′＝B0ls⑩回路的总磁通量为阶梯练习1.(多选)如图2所示，两根足够长、电阻不计且相距L＝0.2 m的平行金属导轨固定在倾角θ＝37°的绝缘斜面上，顶端接有一盏额定电压U＝4 V的小灯泡，两导轨间有一磁感应强度大小B＝5 T、方向垂直斜面向上的匀强磁场．今将一根长为L、质量为m＝0.2 kg、电阻r＝1.0 Ω的金属棒垂直于导轨放置在顶端附近无初速度释放，金属棒与导轨接触良好，金属棒与导轨间的动摩擦因数μ＝0.25，已知金属棒下滑到速度稳定时，小灯泡恰能正常发光，重力加速度g取10 m/s2，sin 37°＝0.6，cos 37°＝0.8，则( )图2A．金属棒刚开始运动时的加速度大小为3 m/s2B．金属棒刚开始运动时的加速度大小为4 m/s2C．金属棒稳定下滑时的速度大小为9.6 m/sD．金属棒稳定下滑时的速度大小为4.8 m/s【答案】BD【解析】金属棒刚开始运动时初速度为零，不受安培力作用，由牛顿第二定律得mg sin θ－μmg cos θ＝ma ，代入数据得a ＝4 m/s 2，故选项A 错误，B 正确；设金属棒稳定下滑时速度为v ，感应电动势为E ，回路中的电流为I ，由平衡条件得mg sin θ＝BIL ＋μmg cos θ，由闭合电路欧姆定律得I ＝E －U r，由法拉第电磁感应定律得E ＝BLv ，联立解得v ＝4.8 m/s ，故选项C 错误，D 正确．2． (多选)两根足够长的平行光滑导轨竖直固定放置，顶端接一电阻R ，导轨所在平面与匀强磁场垂直．将一金属棒与下端固定的轻弹簧的上端拴接，金属棒和导轨接触良好，重力加速度为g ，如图所示．现将金属棒从弹簧原长位置由静止释放，则( )A ．金属棒在最低点的加速度小于gB ．回路中产生的总热量等于金属棒重力势能的减少量C ．当弹簧弹力等于金属棒的重力时，金属棒下落速度最大D ．金属棒在以后运动过程中的最大高度一定低于静止释放时的高度【答案】AD3．如图3所示，水平面(纸面)内间距为l 的平行金属导轨间接一电阻，质量为m 、长度为l 的金属杆置于导轨上．t ＝0时，金属杆在水平向右、大小为F 的恒定拉力作用下由静止开始运动．t 0时刻，金属杆进入磁感应强度大小为B 、方向垂直于纸面向里的匀强磁场区域，且在磁场中恰好能保持匀速运动．杆与导轨的电阻均忽略不计，两者始终保持垂直且接触良好，两者之间的动摩擦因数为μ.重力加速度大小为g .求：图3(1)金属杆在磁场中运动时产生的电动势的大小；(2)电阻的阻值．【答案】(1)Blt 0(F m －μg ) (2)B 2l 2t 0m【解析】(1)设金属杆进入磁场前的加速度大小为a ，由牛顿第二定律得F －μmg ＝ma ①考向二 电磁感应中的动力学和能量问题1．题型简述：电磁感应过程的实质是不同形式的能量转化的过程，而能量的转化是通过安培力做功来实现的．安培力做功的过程，是电能转化为其他形式的能的过程；外力克服安培力做功的过程，则是其他形式的能转化为电能的过程．2．解题的一般步骤(1)确定研究对象(导体棒或回路)；(2)弄清电磁感应过程中，哪些力做功，哪些形式的能量相互转化；(3)根据能量守恒定律或功能关系列式求解．3．求解电能应分清两类情况(1)若回路中电流恒定，可以利用电路结构及W ＝UIt 或Q ＝I 2Rt 直接进行计算．(2)若电流变化，则①利用安培力做功求解：电磁感应中产生的电能等于克服安培力所做的功；②利用能量守恒求解：若只有电能与机械能的转化，则减少的机械能等于产生的电能．【例2】如图4甲，在水平桌面上固定着两根相距L＝20 cm、相互平行的无电阻轨道P、Q，轨道一端固定一根电阻R＝0.02 Ω的导体棒a，轨道上横置一根质量m＝40 g、电阻可忽略不计的金属棒b，两棒相距也为L＝20 cm.该轨道平面处在磁感应强度大小可以调节的竖直向上的匀强磁场中．开始时，磁感应强度B0＝0.1 T．设棒与轨道间的最大静摩擦力等于滑动摩擦力，g取10 m/s2.图4(1)若保持磁感应强度B0的大小不变，从t＝0时刻开始，给b棒施加一个水平向右的拉力，使它由静止开始做匀加速直线运动．此拉力F的大小随时间t变化关系如图乙所示．求b棒做匀加速运动的加速度及b棒与轨道间的滑动摩擦力；(2)若从t＝0开始，磁感应强度B随时间t按图丙中图象所示的规律变化，求在金属棒b开始运动前，这个装置释放的热量．关键词①匀加速直线运动；②金属棒b开始运动前．【答案】(1)5 m/s20.2 N (2)0.036 J方法总结能量转化问题的分析程序：先电后力再能量阶梯练习3．(2016·浙江理综·24)小明设计的电磁健身器的简化装置如图5所示，两根平行金属导轨相距l ＝0.50 m ，倾角θ＝53°，导轨上端串接一个R ＝0.05 Ω的电阻．在导轨间长d ＝0.56 m 的区域内，存在方向垂直导轨平面向下的匀强磁场，磁感应强度B ＝2.0 T ．质量m ＝4.0 kg 的金属棒CD 水平置于导轨上，用绝缘绳索通过定滑轮与拉杆GH 相连．CD 棒的初始位置与磁场区域的下边界相距s ＝0.24 m ．一位健身者用恒力F ＝80 N 拉动GH 杆，CD 棒由静止开始运动，上升过程中CD 棒始终保持与导轨垂直．当CD 棒到达磁场上边界时健身者松手，触发恢复装置使CD 棒回到初始位置(重力加速度g ＝10 m/s 2，sin 53°＝0.8，不计其他电阻、摩擦力以及拉杆和绳索的质量)．求：图5(1)CD 棒进入磁场时速度v 的大小；(2)CD 棒进入磁场时所受的安培力F A 的大小；(3)在拉升CD 棒的过程中，健身者所做的功W 和电阻产生的焦耳热Q .【答案】(1)2.4 m/s (2)48 N (3)64 J 26.88 J【解析】(1)由牛顿第二定律得a ＝F －mg sin θm＝12 m/s 2 进入磁场时的速度v ＝2as ＝2.4 m/s4．如图6所示，两根足够长的平行金属导轨固定在倾角θ＝30°的斜面上，导轨电阻不计，间距L＝0.4 m，导轨所在空间被分成区域Ⅰ和Ⅱ，两区域的边界与斜面的交线为MN.Ⅰ中的匀强磁场方向垂直斜面向下，Ⅱ中的匀强磁场方向垂直斜面向上，两磁场的磁感应强度大小均为B＝0.5 T．在区域Ⅰ中，将质量m1＝0.1 kg、电阻R1＝0.1 Ω的金属条ab放在导轨上，ab刚好不下滑．然后，在区域Ⅱ中将质量m2＝0.4 kg、电阻R2＝0.1 Ω的光滑导体棒cd置于导轨上，由静止开始下滑．cd在滑动过程中始终处于区域Ⅱ的磁场中，ab、cd始终与导轨垂直且两端与导轨保持良好接触，取g＝10 m/s2，问：图6(1)cd下滑的过程中，ab中的电流方向；(2)ab刚要向上滑动时，cd的速度v为多大；(3)从cd开始下滑到ab刚要向上滑动的过程中，cd滑动的距离x＝3.8 m，此过程中ab上产生的热量Q是多少．【答案】(1)由a流向b(2)5 m/s (3)1.3 J【解析】(1)由右手定则可判断出cd 中的电流方向为由d 到c ，则ab 中电流方向为由a 流向b .(2)开始放置时ab 刚好不下滑，ab 所受摩擦力为最大静摩擦力，设其为F max ，有F max ＝m 1g sin θ①设ab 刚要上滑时，cd 棒的感应电动势为E ，由法拉第电磁感应定律有E ＝BLv ②设电路中的感应电流为I ，由闭合电路欧姆定律有I ＝E R 1＋R 2③ 设ab 所受安培力为F 安，有F 安＝BIL ④此时ab 受到的最大静摩擦力方向沿斜面向下，由平衡条件有F 安＝m 1g sin θ＋F max ⑤ 综合①②③④⑤式，代入数据解得v ＝5 m/s(3)设cd 棒运动过程中在电路中产生的总热量为Q 总，由能量守恒定律有m 2gx sin θ＝Q 总＋12m 2v 2 又Q ＝R 1R 1＋R 2Q 总 解得Q ＝1.3 J5．如图甲所示，平行长直导轨MN 、PQ 水平放置，两导轨间距L ＝0.5 m ，导轨左端M 、P 间接有一阻值R ＝0.2 Ω的定值电阻，导体棒ab 的质量m ＝0.1 kg ，与导轨间的动摩擦因数μ＝0.1，导体棒垂直于导轨放在距离左端d ＝1.0 m 处，导轨和导体棒始终接触良好，电阻均忽略不计．整个装置处在范围足够大的匀强磁场中，t ＝0时刻，磁场方向竖直向下，此后，磁感应强度B 随时间t 的变化如图乙所示，不计感应电流产生的磁场的影响．取重力加速度g ＝10 m/s 2.(1)求t ＝0时棒所受到的安培力F 0；(2)分析前3 s 时间内导体棒的运动情况并求前3 s 内棒所受的摩擦力F f 随时间t 变化的关系式；(3)若t ＝3 s 时，突然使ab 棒获得向右的速度v 0＝8 m/s ，同时垂直棒施加一方向水平、大小可变化的外力F ，使棒的加速度大小恒为a ＝4 m/s 2、方向向左．求从t ＝3 s 到t ＝4 s 的时间内通过电阻的电荷量q .【答案】(1)0.025 N (2)静止不动 F f ＝0.012 5(2－t )N(t ＜3 s) (3)1.5 C代入数据可得F f ＝0.012 5(2－t )N(t <3 s)(3)3～4 s 内磁感应强度大小恒为B 2＝0.1 T ，ab 棒做匀变速直线运动，Δt 1＝4 s －3 s ＝1 s 设t ＝4 s 时棒的速度为v ，第4 s 内的位移为x ，则v ＝v 0－a Δt 1＝4 m/sx ＝v 0＋v 2Δt 1＝6 m 在这段时间内的平均感应电动势E ＝ΔΦΔt 1通过电阻的电荷量q ＝I Δt 1＝E R Δt 1＝B 2Lx R＝1.5 C 6．如图所示，一对足够长的平行光滑金属导轨固定在水平面上，两导轨间距为L ，左端接一电源，其电动势为E 、内阻为r ，有一质量为m 、长度也为L 的金属棒置于导轨上，且与导轨垂直，金属棒的电阻为R ，导轨电阻可忽略不计，整个装置处于磁感应强度为B ，方向竖直向下的匀强磁场中．(1)若闭合开关S 的同时对金属棒施加水平向右恒力F ，求棒即将运动时的加速度和运动过程中的最大速度；(2)若开关S 开始是断开的，现对静止的金属棒施加水平向右的恒力F ，一段时间后再闭合开关S ；要使开关S 闭合瞬间棒的加速度大小为F m，则F 需作用多长时间．【答案】(1)E R ＋r m LB ＋F m F R ＋r B 2L 2＋E BL(2)mE FBL 或mE FBL ＋2m R ＋r B 2L 2。

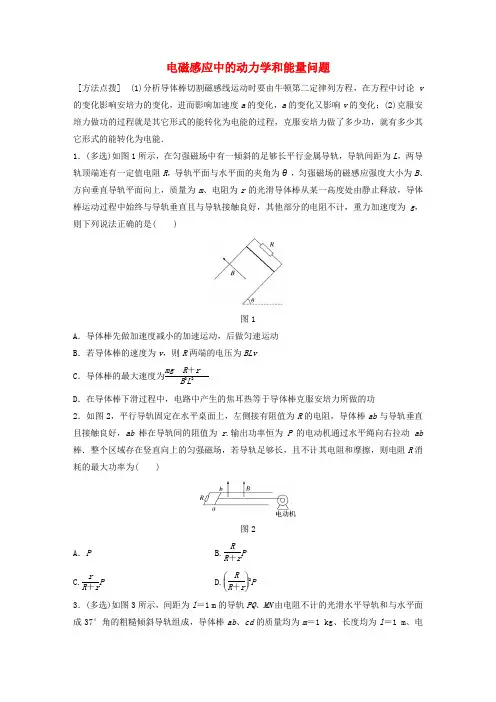

电磁感应中的动力学和能量问题[方法点拨] (1)分析导体棒切割磁感线运动时要由牛顿第二定律列方程，在方程中讨论v 的变化影响安培力的变化，进而影响加速度a 的变化，a 的变化又影响v 的变化；(2)克服安培力做功的过程就是其它形式的能转化为电能的过程，克服安培力做了多少功，就有多少其它形式的能转化为电能．1．(多选)如图1所示，在匀强磁场中有一倾斜的足够长平行金属导轨，导轨间距为L ，两导轨顶端连有一定值电阻R ，导轨平面与水平面的夹角为θ，匀强磁场的磁感应强度大小为B 、方向垂直导轨平面向上，质量为m 、电阻为r 的光滑导体棒从某一高度处由静止释放，导体棒运动过程中始终与导轨垂直且与导轨接触良好，其他部分的电阻不计，重力加速度为g ，则下列说法正确的是( )图1A ．导体棒先做加速度减小的加速运动，后做匀速运动B ．若导体棒的速度为v ，则R 两端的电压为BLvC ．导体棒的最大速度为mg R ＋r B 2L 2D ．在导体棒下滑过程中，电路中产生的焦耳热等于导体棒克服安培力所做的功2．如图2，平行导轨固定在水平桌面上，左侧接有阻值为R 的电阻，导体棒ab 与导轨垂直且接触良好，ab 棒在导轨间的阻值为r .输出功率恒为P 的电动机通过水平绳向右拉动ab 棒．整个区域存在竖直向上的匀强磁场，若导轨足够长，且不计其电阻和摩擦，则电阻R 消耗的最大功率为( )图2A ．PB.R R ＋r PC.r R ＋r PD.⎝ ⎛⎭⎪⎫R R ＋r 2P 3．(多选)如图3所示，间距为l ＝1 m 的导轨PQ 、MN 由电阻不计的光滑水平导轨和与水平面成37°角的粗糙倾斜导轨组成，导体棒ab 、cd 的质量均为m ＝1 kg 、长度均为l ＝1 m 、电阻均为R ＝0.5 Ω，ab 棒静止在水平导轨上，cd 棒静止在倾斜导轨上，整个装置处于方向竖直向下的匀强磁场中，磁感应强度的大小B ＝ 2 T ．现ab 棒在水平外力F 作用下由静止开始沿水平导轨运动，当ab 棒的运动速度达到一定值时cd 棒开始滑动．已知cd 棒与倾斜导轨间的动摩擦因数为μ＝0.8，且cd 棒受到的最大静摩擦力等于滑动摩擦力，两导体棒与导轨始终接触良好，重力加速度g ＝10 m/s 2，sin 37°＝0.6，cos 37°＝0.8.关于该运动过程，下列说法正确的是( )图3A ．cd 棒所受的摩擦力方向始终沿倾斜导轨向上B ．cd 棒所受的摩擦力方向先沿倾斜导轨向上后沿倾斜导轨向下C ．cd 棒开始滑动时，ab 棒的速度大小约为20 m/sD ．cd 棒开始滑动时，ab 棒的速度大小约为10 m/s4．在光滑水平面上，有一个粗细均匀的边长为L 的单匝正方形闭合线框abcd ，在水平外力的作用下，从静止开始沿垂直磁场边界方向做匀加速直线运动，穿过匀强磁场，如图4甲所示．测得线框中产生的感应电流i 的大小和运动时间t 的变化关系如图乙所示( )图4A ．线框受到的水平外力一定是恒定的B ．线框边长与磁场宽度的比为3∶8C ．出磁场的时间是进入磁场时的一半D ．出磁场的过程中水平外力做的功与进入磁场的过程中水平外力做的功相等5．(多选)如图5所示，光滑水平桌面上固定放置的长直导线中通以大小为I 的稳恒电流，桌面上导线的右侧距离通电长直导线2l 处有两线框abcd 、a ′b ′c ′d ′正以相同的速度v 0经过虚线MN 向左运动，MN 平行长直导线，两线框的ad 边、a ′d ′边与MN 重合，线框abcd 、a ′b ′c ′d ′是由同种材料制成的质量相同的单匝正方形线框，边长分别为l 、2l .已知通电长直导线周围磁场中某点的磁感应强度B ＝k I r(式中k 为常量，r 表示该点到长直导线的距离)．下列说法正确的是( )图5A ．此时流经线框abcd 、a ′b ′c ′d ′的电流强度之比为4∶3B ．此时线框abcd 、a ′b ′c ′d ′所受的安培力的功率之比为4∶9C ．此时线框abcd 、a ′b ′c ′d ′的加速度之比为4∶9D ．此时a 、b 间电压U ab ＝kI 24v 0 6．(多选)如图6，光滑绝缘的水平桌面上有一边长为L 、电阻为R 的正方形导体框．匀强磁场区域宽度为2L 、磁感应强度为B 、方向垂直桌面向下．导体框的一边与磁场边界平行，在外力作用下以恒定速度v 穿过磁场．下列说法正确的是( )图6A ．穿过磁场过程，外力做的功为2B 2L 3v RB ．穿过磁场过程，导体框产生的焦耳热为2B 2L 3v RC ．进入磁场过程，通过导体框某一横截面的电荷量为BL 2RD ．进入和离开磁场过程，通过导体框的电流大小都为BLv R，且方向相同 7．(多选)由法拉第电磁感应定律可知，若穿过某截面的磁通量为Φ＝Φm sin ωt ，则产生的感应电动势为e ＝ωΦm cos ωt .如图7所示，竖直面内有一个闭合导线框ACD (由细软电阻丝制成)，端点A 、D 固定．在以水平线段AD 为直径的半圆形区域内，有磁感应强度大小为B 、方向垂直纸面向里的有界匀强磁场．设导线框的电阻恒为r ，圆的半径为R ，用两种方式使导线框上产生感应电流．方式一：将导线上的C 点以恒定角速度ω1(相对圆心O )从A 点沿圆弧移动至D 点；方式二：以AD 为轴，保持∠ADC ＝45°，将导线框以恒定的角速度ω2转90°.则下列说法正确的是( )图7A ．方式一中，在C 从A 点沿圆弧移动到图中∠ADC ＝30°位置的过程中，通过导线截面的电荷量为3BR 22rB ．方式一中，在C 沿圆弧移动到圆心O 的正上方时，导线框中的感应电动势最大 C ．若两种方式电阻丝上产生的热量相等，则ω1ω2＝12D ．若两种方式电阻丝上产生的热量相等，则ω1ω2＝148．(多选)如图8所示，两根足够长的光滑金属导轨竖直固定放置，底端接电阻R ，轻弹簧上端固定，下端悬挂质量为m 的金属棒，金属棒和导轨接触良好．除电阻R 外，其余电阻不计．导轨处于匀强磁场中，磁场方向垂直导轨所在平面．静止时金属棒位于A 处，此时弹簧的伸长量为Δl ，弹性势能为E p .重力加速度大小为g .将金属棒从弹簧原长位置由静止释放，金属棒在运动过程中始终保持水平，则下列说法正确的是( )图8A ．当金属棒的速度最大时，弹簧的伸长量为ΔlB ．从开始释放到最后静止，电阻R 上产生的总热量等于mg Δl －E pC ．金属棒第一次到达A 处时，其加速度方向向下D ．金属棒第一次下降过程通过电阻R 的电荷量比第一次上升过程的多9．如图9所示，阻值均为2 Ω的定值电阻R 1和R 2通过水平和倾斜平行金属导轨连接，水平导轨和倾斜导轨平滑相接，导轨间距离为0.5 m ，倾斜导轨与水平面夹角为60°，水平导轨间存在方向竖直向上、磁感应强度大小为0.03 T 的匀强磁场，倾斜导轨处没有磁场．一根质量为0.1 kg 、长度为0.5 m 、阻值为2 Ω的导体棒从倾斜导轨上一定高度处由静止释放，导体棒与倾斜导轨间的动摩擦因数为34，水平导轨光滑，导体棒在水平导轨上向右运动s ＝2 m 停下来，在此过程中电阻R 1上产生的热量为0.3 J ，导体棒始终与导轨垂直且接触良好，重力加速度g＝10 m/s2，则下列说法正确的是( )图9A．导体棒在倾斜导轨上释放点离水平面的高度为2 mB．导体棒在导轨上运动的最大速度为6 m/sC．R1两端的最大电压为0.045 VD．导体棒在导轨上运动过程中通过R1的电荷量为0.01 C10．电磁弹是我国最新的重大科研项目，原理可用下述模型说明．如图10甲所示，虚线MN 右侧存在竖直向上的匀强磁场，边长为L的正方形单匝金属线框abcd放在光滑水平面上，线框电阻为R，质量为m，ab边在磁场外侧紧靠MN虚线边界处．t＝0时起磁感应强度B随时间t的变化规律是B＝B0＋kt(k为大于零的常量)，空气阻力忽略不计．图10(1)求t＝0时刻，线框中感应电流的功率P；(2)求线框cd边穿出磁场时通过线框某一横截面的电荷量q；(3)若用相同的金属线绕制相同大小的n匝线框，如图乙所示，在线框上加一质量为M的负载物，证明：载物线框匝数越多，t＝0时线框加速度越大．11．如图11甲所示，dc和ef是足够长的光滑的金属导轨(不计电阻)水平放置，相距L＝1 m，de处接有一个电阻，在其两端的电压低于某个特定的值U0时，它的阻值与其两端的电压成正比，而其两端的电压大于等于U0时，它的电阻恒为R0＝5 Ω，导轨间有垂直于导轨平面的匀强磁场，磁感应强度为B＝1 T，质量为m＝0.5 kg，长度恰好能跨放在导轨上的金属杆电阻不计，在水平向右的拉力作用下，从紧靠de处由静止开始做加速度为a＝1 m/s2的匀加速运动，水平拉力F与时间的关系如图乙所示．图11(1)试求电压的特定值U0和图中所标的F0的大小；(2)当t＝0.5 s时和t＝2 s时，电阻的发热功率分别为多大？(3)从开始到运动2 m时，通过R的电荷量为多少？(4)运动到2 m时刻撤去外力，金属杆还能运动多远？答案精析1．AD [导体棒随着速度的增加，受到的安培力越来越大，因此受到的合力越来越小，加速度越来越小，故导体棒做加速度减小的加速运动，当加速度为零时，做匀速运动，A 正确；导体棒中产生的感应电动势为E ＝BLv ，所以在电阻R 上的电压为RBLv R ＋r，B 错误；由于导体棒匀速运动时有mg sin θ＝B 2L 2v R ＋r ，因此导体棒的最大速度为mg R ＋r θB 2L 2，C 错误；根据功能关系，感应电流所产生的焦耳热在数值上等于导体棒克服安培力所做的功，D 正确．]2．B [ab 棒在输出功率P 恒定的电动机拉力作用下做加速度逐渐减小的加速运动．当加速度减小到零时，ab 棒产生的感应电动势最大，电阻R 中电流最大，电阻R 消耗的功率最大．由功能关系可知，此时电动机输出功率等于电阻R 和ab 棒消耗的功率，即P ＝I 2(r ＋R )，电阻R 消耗的功率P R ＝I 2R ，联立解得P R ＝R R ＋rP ，选项B 正确．] 3．BC [cd 棒刚开始静止在倾斜导轨上，μ＝0.8>tan 37°＝0.75，cd 棒受到的摩擦力沿倾斜导轨向上，ab 棒向右运动切割磁感线使得ab 棒、cd 棒中产生感应电流，cd 棒受到水平向右的安培力作用，cd 棒受到的摩擦力先沿倾斜导轨向上减小到零，后反向沿倾斜导轨向下增大，故A 错误，B 正确；当cd 棒即将滑动时，由平衡条件B 2l 2v 2Rcos 37°＝mg sin 37°＋μ⎝ ⎛⎭⎪⎫mg cos 37°＋B 2l 2v 2R sin 37°，代入数据可得v ＝19.375 m/s ，C 正确，D 错误．] 4．B [由题图乙线框中产生的感应电流i 的大小和运动时间t 的变化关系可知，进磁场和出磁场时电流随时间的增大而增大，根据牛顿第二定律F －F 安＝ma ，得F ＝F 安＋ma ，又F 安＝BiL ，所以线框受到的水平外力是随时间增大的变力，选项A 错误；线框进入磁场过程位移与出磁场过程位移相等，线框进入磁场过程的水平外力小于出磁场过程的水平外力，根据功的定义可知，线框出磁场的过程中水平外力做的功大于线框进入磁场过程中水平外力做的功，选项D 错误；根据题图乙感应电流i 的大小和运动时间t 的变化关系图象，在2～4 s 时间内线框进入磁场，设线框匀加速直线运动的加速度为a ′，在进入磁场时速度v 1＝a ′t 1＝2a ′，完全进入磁场时速度v 2＝a ′t 2＝4a ′，线框边长L 可表示为L ＝v 1＋v 22(t 2－t 1)＝6a ′，线框开始出磁场时速度v 3＝a ′t 3＝6a ′，磁场区域宽度d ＝v 1＋v 32(t 3－t 1)＝16a ′，线框边长L与磁场宽度d 的比为L ∶d ＝3∶8，选项B 正确；设线框t ′时刻完全出磁场，则完全出磁场时速度为a ′t ′，出磁场过程的平均速度为v ＝v 3＋a ′t ′2，出磁场的时刻t ′＝L v ＋t 3＝126＋t ′＋6，解得t ′＝4 3 s ，故出磁场的时间小于进入磁场时间的一半，选项C 错误. ] 5．ABC [设导线的横截面积为S ，密度为ρ0，电阻率为ρ，由密度公式可得：线框的质量m ＝ρ0V ＝ρ0S 1×4l ＝ρ0S 2×8l ，解得：S 1＝2S 2，根据电阻定律，可得R 1＝ρ4lS 1，R 2＝ρ8l S 2，联立可得：R 2＝4R 1，由法拉第电磁感应定律和欧姆定律可得：线框中的电流I 1＝kI 2l ×lv 0－kI 3l ×lv 0R 1＝kIv 06R 1，I 2＝kI 2l ×2lv 0－kI 4l ×2lv 0R 2＝kIv 02R 2，即I 1I 2＝43，选项A 正确；根据右手定则，可知b 点电势高于a 点电势，故U ab <0，选项D 错误；根据功能关系可知线框克服安培力做的功等于线框中电流产生的焦耳热，由P ＝I 2R ，可得P 1P 2＝I 21R 1I 22R 2＝49，选项B 正确；由安培力公式和牛顿第二定律可得a 1＝kI 2l ×I 1l －kI 3l ×I 1l m ＝kII 16m ，a 2＝kI 2l ×2I 2l －kI 4l ×2I 2l m ＝kII 22m，即a 1a 2＝I 13I 2＝49，选项C 正确．] 6．ABC [当导体框进入或离开磁场时，导体框中的感应电动势E ＝BLv ，由右手定则可知，导体框进入磁场时，感应电流方向为逆时针方向，而离开磁场时，感应电流方向为顺时针方向，D 项错；进入磁场过程中，感应电流大小I ＝E R ，时间t ＝L v，所以通过导体框某一横截面的电荷量为Q ＝It ＝BL 2R，C 项正确；因为导线框是匀速穿过磁场的，所以外力F ＝F A ＝BIL ＝B 2L 2v R ，导体框在外力作用下的位移为2L ，所以外力做功为2B 2L 3v R，A 项正确；由功能关系可知，外力克服安培力做的功等于系统产生的热量，B 项正确．]7．AC [方式一中，在C 从A 点沿圆弧移动到题图中∠ADC ＝30°位置的过程中，穿过回路磁通量的变化量为ΔΦ＝32BR 2.由法拉第电磁感应定律，E ＝ΔΦΔt ，I ＝E r ，q ＝I Δt ，联立解得q ＝ΔΦr ＝3BR 22r，选项A 正确；方式一中，在C 沿圆弧移动到圆心O 的正上方时，导线框中的磁通量最大，由法拉第电磁感应定律可知，感应电动势最小，为零，选项B 错误；第一种方式中穿过回路的磁通量Φ1＝BR 2sin ω1t ，所产生的电动势为e 1＝ω1BR 2cos ω1t ，第二种方式中穿过回路的磁通量Φ2＝BR 2cos ω2t ，所产生的电动势为e 2＝ω2BR 2sin ω2t ，则两种方式所产生的正弦交流电动势的有效值之比为E 1E 2＝ω1ω2，时间满足ω1t 1ω2t 2＝180°90°，产生的焦耳热Q 1＝E 21r t 1，Q 2＝E 22r t 2，若Q 1＝Q 2，则ω1ω2＝12，选项C 正确，D 错误．]8．BD [根据题述金属棒静止时弹簧伸长量为Δl ，可得mg ＝k Δl .将金属棒从弹簧原长位置由静止释放，金属棒向下切割磁感线运动产生感应电动势E ＝Blv 和感应电流I ＝Blv R，金属棒受到的安培力F A ＝BIl ＝B 2l 2v R，方向竖直向上，由牛顿第二定律mg －kx －F A ＝ma 知，金属棒向下做加速度逐渐减小的加速运动，当加速度减小到零时，金属棒速度最大，此时有mg ＝kx ＋F A ，弹簧弹力小于金属棒的重力，故弹簧的伸长量x 小于Δl ，选项A 错误；金属棒最后静止时，弹簧伸长量为Δl ，根据能量守恒定律，电阻R 上产生的总热量Q ＝mg Δl －E p ，选项B 正确；金属棒第一次到达A 处时，其所受合外力向上，加速度方向向上，选项C 错误；由能量守恒知金属棒第一次下降的高度一定大于第一次上升的高度，由ΔΦ＝B ·ΔS 知，金属棒第一次下降过程中回路磁通量变化量ΔΦ一定比第一次上升过程中的多，根据q ＝ΔΦR可知，金属棒第一次下降过程中通过电阻R 的电荷量一定比第一次上升过程中的多，选项D 正确．]9．B [导体棒滑上水平导轨后做减速运动，因此滑上水平导轨的初速度v 0是导体棒在导轨上运动的最大速度，导体棒在水平导轨上运动时，若电阻R 1上产生热量为Q ，则导体棒上产生热量为4Q ，电路产生的总热量为6Q ，由功能关系可得mv 202＝6Q ，又Q ＝0.3 J ，得v 0＝6 m/s ，B 选项正确；导体棒在倾斜导轨上运动，有mgh －μmg cos θ·h sin θ＝mv 202，得h ＝2.4 m ，A 选项错误；导体棒运动的最大速度为v 0，最大感应电动势为E m ＝Blv 0，R 1两端的最大电压U m ＝E m 3，得U m ＝0.03 V ，C 选项错误；通过导体棒的电荷量q ＝ΔΦR 总，q 1＝q 2＝0.005 C ，D 选项错误．]10．(1)k 2L 4R (2)B 0L 2R(3)见解析 解析 (1)t ＝0时刻线框中的感应电动势E 0＝ΔB ΔtL 2＝kL 2 功率P ＝E 20R解得P ＝k 2L 4R(2)穿出磁场过程线框中的平均电动势E ＝ΔΦΔt线框中的平均电流I ＝E R通过的电荷量q ＝I Δt ，解得q ＝B 0L 2R(3)n 匝线框在t ＝0时刻产生的感应电动势E ＝nE 0线框中的总电阻R 总＝nR线框中的电流I ＝E R 总t ＝0时刻线框受到的安培力F ＝nB 0IL设线框的加速度为a ，根据牛顿第二定律有F ＝(nm ＋M )a解得a ＝kB 0L 3⎝ ⎛⎭⎪⎫M n ＋m R ，可知n 越大，a 越大． 11．(1)1 V 0.7 N (2)0.1 W 0.8 W(3)0.5 C (4)3.75 m解析 (1)当电压小于U 0时，设电阻R ＝kU ，所以电流I ＝U R ＝1k，则I 为定值 F －BL 1k ＝ma ，F ＝ma ＋BL 1k当电压大于等于U 0时，F －B 2L 2v R 0＝ma ，F ＝ma ＋B 2L 2a R 0t ，而当t ＝1 s 时，速度v ＝at ＝1 m/s ，U 0＝BLv ＝1 V又当t ＝1 s 时，F ＝ma ＋B 2L 2a R 0t ＝ma ＋BL 1k，所以有k ＝5 故F 0＝0.7 N1 s 以后的拉力与时间的关系为F ＝0.5＋0.2t(2)t ＝0.5 s 时，v ＝0.5 m/s ，U ＝E ＝BLv ＝0.5 V ，R ＝kU ＝2.5 Ω P 1＝U 2R＝0.1 W t ＝2 s 时，F ＝0.9 N ，安培力F 安＝F －ma ＝0.4 N ，v ＝2 m/s P 2＝F 安v ＝0.8 W(3)前1 s ，电流恒为I ＝U R ＝1k＝0.2 A ，q 1＝It ＝0.2 C ，运动了0.5 m. 余下的1.5 m 是通过定值电阻R 0的电荷量，q 2＝ΔΦR 0＝0.3 C 所以q ＝q 1＋q 2＝0.5 C(4)撤去外力时，速度为v 2＝2 m/s ，电压U 2＝2 V ，变减速运动到速度v 1＝1 m/s ，于是有： B 2L 2x 1R 0＝m (v 2－v 1)，x 1＝2.5 m此后，电流恒为0.2 A ，F 安′＝BLI ＝0.2 N ，做匀减速运动，a ′＝F 安′m＝0.4 m/s 2 x 2＝v 212a ′＝1.25 m 所以x ＝x 1＋x 2＝3.75 m.。

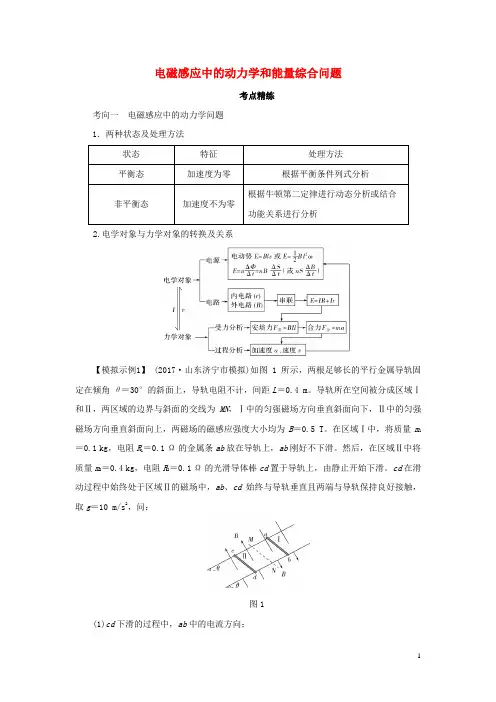

电磁感应中的动力学和能量综合问题考点精练考向一电磁感应中的动力学问题1．两种状态及处理方法2.电学对象与力学对象的转换及关系【模拟示例1】(2017·山东济宁市模拟)如图1所示，两根足够长的平行金属导轨固定在倾角θ＝30°的斜面上，导轨电阻不计，间距L＝0.4 m。

导轨所在空间被分成区域Ⅰ和Ⅱ，两区域的边界与斜面的交线为MN，Ⅰ中的匀强磁场方向垂直斜面向下，Ⅱ中的匀强磁场方向垂直斜面向上，两磁场的磁感应强度大小均为B＝0.5 T。

在区域Ⅰ中，将质量m1＝0.1 kg，电阻R1＝0.1 Ω的金属条ab放在导轨上，ab刚好不下滑。

然后，在区域Ⅱ中将质量m2＝0.4 kg，电阻R2＝0.1 Ω的光滑导体棒cd置于导轨上，由静止开始下滑。

cd在滑动过程中始终处于区域Ⅱ的磁场中，ab、cd始终与导轨垂直且两端与导轨保持良好接触，取g＝10 m/s2，问：图1(1)cd下滑的过程中，ab中的电流方向；(2)ab 刚要向上滑动时，cd 的速度v 多大；(3)从cd 开始下滑到ab 刚要向上滑动的过程中，cd 滑动的距离x ＝3.8 m ，此过程中ab 上产生的热量Q 是多少。

解析 (1)根据右手定则判知cd 中电流方向由d 流向c ，故ab 中电流方向由a 流向b 。

(2)开始放置ab 刚好不下滑时，ab 所受摩擦力为最大静摩擦力，设其为F max ，有F max ＝m 1g sin θ①设ab 刚好要上滑时，cd 棒的感应电动势为E ，由法拉第电磁感应定律有E ＝BLv ② 设电路中的感应电流为I ，由闭合电路的欧姆定律有I ＝E R 1＋R 2③ 设ab 所受安培力为F 安，有F 安＝BIL ④此时ab 受到的最大静摩擦力方向沿斜面向下，由平衡条件有F 安＝m 1g sin θ＋F max ⑤ 联立①②③④⑤式，代入数据解得：v ＝5 m/s⑥(3)设cd 棒的运动过程中电路中产生的总热量为Q 总，由能量守恒定律有m 2gx sin θ＝Q 总＋12m 2v 2⑦由串联电路规律有Q ＝R 1R 1＋R 2Q 总⑧ 联立解得：Q ＝1.3 J⑨答案 (1)由a 流向b (2)5 m/s (3)1.3 J 【拓展延伸】在【模拟示例1】中若两平行金属导轨光滑，两区域中磁场方向均垂直导轨平面向上，其他条件不变。

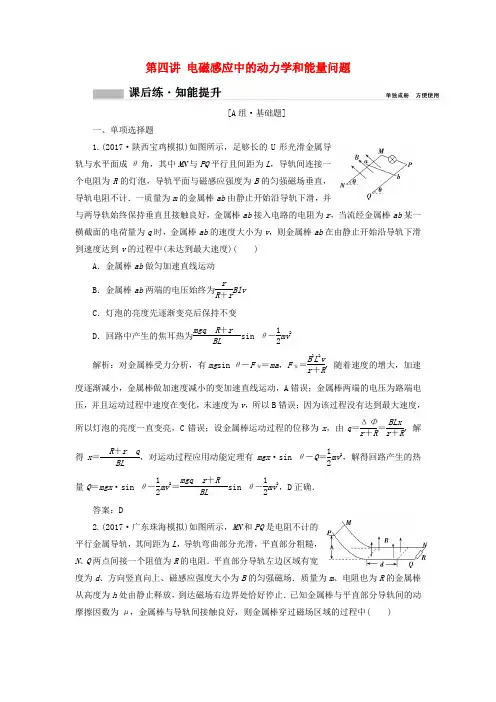

第四讲 电磁感应中的动力学和能量问题[A 组·基础题]一、单项选择题1.(2017·陕西宝鸡模拟)如图所示，足够长的U 形光滑金属导轨与水平面成θ角，其中MN 与PQ 平行且间距为L ，导轨间连接一个电阻为R 的灯泡，导轨平面与磁感应强度为B 的匀强磁场垂直，导轨电阻不计．一质量为m 的金属棒ab 由静止开始沿导轨下滑，并与两导轨始终保持垂直且接触良好，金属棒ab 接入电路的电阻为r ，当流经金属棒ab 某一横截面的电荷量为q 时，金属棒ab 的速度大小为v ，则金属棒ab 在由静止开始沿导轨下滑到速度达到v 的过程中(未达到最大速度)( )A ．金属棒ab 做匀加速直线运动B ．金属棒ab 两端的电压始终为rR ＋rBlv C ．灯泡的亮度先逐渐变亮后保持不变 D ．回路中产生的焦耳热为mgq R ＋r BL sin θ－12mv 2解析：对金属棒受力分析，有mg sin θ－F 安＝ma ，F 安＝B 2L 2vr ＋R，随着速度的增大，加速度逐渐减小，金属棒做加速度减小的变加速直线运动，A 错误；金属棒两端的电压为路端电压，并且运动过程中速度在变化，末速度为v ，所以B 错误；因为该过程没有达到最大速度，所以灯泡的亮度一直变亮，C 错误；设金属棒运动过程的位移为x ，由q ＝ΔΦr ＋R ＝BLxr ＋R ，解得x ＝R ＋r q BL ，对运动过程应用动能定理有mgx ·sin θ－Q ＝12mv 2，解得回路产生的热量Q ＝mgx ·sin θ－12mv 2＝mgq r ＋R BL sin θ－12mv 2，D 正确．答案：D2.(2017·广东珠海模拟)如图所示，MN 和PQ 是电阻不计的平行金属导轨，其间距为L ，导轨弯曲部分光滑，平直部分粗糙，N 、Q 两点间接一个阻值为R 的电阻．平直部分导轨左边区域有宽度为d 、方向竖直向上、磁感应强度大小为B 的匀强磁场．质量为m 、电阻也为R 的金属棒从高度为h 处由静止释放，到达磁场右边界处恰好停止．已知金属棒与平直部分导轨间的动摩擦因数为μ，金属棒与导轨间接触良好，则金属棒穿过磁场区域的过程中( )A ．金属棒两端的最大电压为12BL 2ghB ．金属棒在磁场中的运动时间为2d ghC ．克服安培力所做的功为mghD ．右端的电阻R 产生的焦耳热为12(mgh ＋μmgd )解析：金属棒刚进入磁场时的速度最大，此时金属棒产生的电动势最大，mgh ＝12mv 2，解得v ＝2gh ，电动势E ＝BLv ＝BL 2gh ，金属棒两端的电压为路端电压，U ＝E 2＝BL22gh ，A 正确；金属棒在磁场中做加速度减小的减速运动，不是匀减速运动，无法求其运动时间，B 错误；对金属棒运动全过程应用动能定理得，mgh －W 克安－μmg ·d ＝0，所以克服安培力做功小于mgh ，C 错误；由上式解得Q ＝W 克安＝mgh －μmgd ，右端电阻R 产生的焦耳热Q R ＝12(mgh－μmgd )，D 错误．答案：A 二、多项选择题3．如图所示，倾角为θ的平行金属导轨宽度为L ，电阻不计，底端接有阻值为R 的定值电阻，处在与导轨平面垂直向上的磁感应强度为B 的匀强磁场中．有一质量为m 、长也为L 的导体棒始终与导轨垂直且接触良好，导体棒的电阻为r ，它与导轨之间的动摩擦因数为μ，现让导体棒从导轨底部以平行于斜面的速度v 0向上滑行，上滑的最大距离为s ，滑回底端的速度为v ，下列说法正确的是( )A ．把运动导体棒视为电源，其最大输出功率为(BLv 0R ＋r)2R B ．导体棒从开始到滑到最大高度的过程所用时间为2sv 0C ．整个过程产生的焦耳热为12mv 02－12mv 2－2μmgs cos θD ．导体棒上滑和下滑过程中，电阻R 产生的焦耳热相等解析：刚开始上滑时速度最大，导体棒产生的感应电动势最大，输出的功率最大．最大感应电流为I ＝BLv 0R ＋r ，导体棒最大输出功率为P ＝I 2R ＝(BLv 0R ＋r)2R ，故A 正确．导体棒从开始到滑到最大高度的过程中做减速运动，随着速度减小，产生的感应电流减小，所受的安培力减小，加速度减小，做加速度逐渐减小的变减速运动，平均速度不等于v 02，则所用时间不等于s v 02＝2s v 0，故B 错误．根据能量守恒可知，整个过程产生的焦耳热为12mv 02－12mv 2－2μmgs cos θ，故C 正确．由于导体棒的机械能不断减少，所以下滑与上滑经过同一位置时，上滑速度大，产生的感应电流大，导体棒受到的安培力大，所以上滑过程安培力的平均值大，而两个过程通过的位移大小相等，所以上滑时导体棒克服安培力做功多，整个回路中产生的焦耳热多，则电阻R 产生的焦耳热也多，故D 错误．答案：AC4.(2017·辽宁五校协作体联考)如图，足够长的U 形光滑金属导轨平面与水平面成θ角(0<θ<90°)，其中MN 与PQ 平行且间距为l ，导轨平面与磁感应强度为B 的匀强磁场垂直，导轨电阻不计，其上端所接定值电阻为R ，给金属棒ab 一沿斜面向上的初速度v 0，并与两导轨始终保持垂直且良好接触，ab 棒接入电路的电阻为r ，当ab 棒沿导轨上滑距离为x 时，速度减小为零．则下列说法不正确的是( )A ．在该过程中，导体棒所受合外力做功为12mv 02B ．在该过程中，通过电阻R 的电荷量为BlxR R ＋r2C ．在该过程中，电阻R 产生的焦耳热为Rmv 02R ＋rD ．在导体棒获得初速度时，整个电路消耗的电功率为B 2l 2v 02R ＋r解析：在该过程中，由动能定理可知导体棒所受合外力做功为－12mv 02，A 错误；由q ＝I Δt ，I ＝E R ＋r ，E ＝ΔΦΔt ＝Blx Δt 知，通过电阻R 的电荷量为q ＝BlxR ＋r，B 错误；设整个回路产生的总焦耳热为Q ，根据能量守恒得12mv 02＝mgx sin θ＋Q ，电阻R 产生的焦耳热为Q R ＝RR ＋rQ ＝R R ＋r (12mv 02－mgx sin θ)，故C 错误；在导体棒获得初速度时，电路中电动势为E ＝Blv 0，I ＝ER ＋r ，P ＝I 2(r ＋R )＝B 2l 2v 02R ＋r，D 正确． 答案：ABC 三、非选择题5．(2017·贵州黔南州三校联考)如图甲所示，空间存在B ＝0.5 T 、方向竖直向下的匀强磁场，MN 、PQ 是水平放置的平行长直导轨，其间距L ＝0.2 m ，R 是连在导轨一端的电阻，ab 是跨接在导轨上质量m ＝0.1 kg 的导体棒．从零时刻开始，对ab 施加一个大小为F ＝0.45N 、方向水平向左的恒定拉力，使其从静止开始沿导轨滑动，滑动过程中棒始终保持与导轨垂直且接触良好，图乙是棒的v -t 图象，其中AO 是图象在O 点的切线，AB 是图象的渐近线．除R 以外，其余部分的电阻均不计．设最大静摩擦力等于滑动摩擦力．已知当棒的位移为100 m时，其速度达到了最大速度10 m/s.求：(1)R 的阻值；(2)在棒运动100 m 过程中电阻R 上产生的焦耳热． 解析：(1)由图乙得ab 棒刚开始运动瞬间a ＝2.5 m/s 2， 则F －F f ＝ma ， 解得F f ＝0.2 N.ab 棒最终以速度v ＝10 m/s 匀速运动，则所受到拉力、摩擦力和安培力的合力为零，F－F f －F 安＝0.F 安＝BIL ＝BL Blv R ＝B 2L 2vR .联立可得R ＝B 2L 2vF －F f＝0.4 Ω.(2)由功能关系可得(F －F f )x ＝12mv 2＋Q ，解得Q ＝20 J.答案：(1)0.4 Ω (2)20 J[B 组·能力题]非选择题6.(2017·山西运城模拟)如图所示，两足够长的平行的金属导轨MN 、PQ 相距为L ，导轨平面与水平面的夹角θ＝37°，导轨电阻不计，整个装置处于垂直于导轨平面向上的匀强磁场中．长为L 的金属棒垂直于MN 、PQ 放置在导轨上，且始终与导轨接触良好，金属棒的质量为m 、电阻为R ，与导轨间动摩擦因数μ＝0.5.两金属导轨的上端连接一个电阻，其阻值也为R ，现闭合开关，给金属棒施加一个方向垂直于杆且平行于导轨平面向上、大小为F ＝3mg 的恒力，使金属棒从静止开始运动，若金属棒上滑距离为s 时速度恰达到最大，最大速度为v m .(重力加速度为g ，sin 37°＝0.6，cos 37°＝0.8)求：(1)金属棒刚开始运动时加速度大小； (2)匀强磁场的磁感应强度的大小；(3)金属棒由静止开始上滑位移为2s 的过程中，金属棒上产生的焦耳热Q . 解析：(1)分析金属棒受力得F －mg sin 37°－μmg cos 37°＝ma ，代入数据得a ＝2g .(2)当金属棒速度为v m 时，受力平衡，得F －mg sin 37°－μmg cos 37°＝BIL ，又I ＝E2R，E ＝BLv m ，联立解得B ＝2LmgR v m. (3)F ·2s －(mg sin 37°＋μmg cos 37°)·2s －W F 安＝12mv m 2，Q ＝W F 安·RR ＋R＝W F 安2，解得Q ＝2mgs －14mv m 2.答案：(1)2g (2)2LmgR v m (3)2mgs －14mv m 27.如图所示，电阻不计的“∠”形足够长且平行的导轨，间距L ＝1 m ，导轨倾斜部分的倾角θ＝53°，并与定值电阻R 相连．整个空间存在着B ＝5 T 、方向垂直倾斜导轨平面向上的匀强磁场．金属棒ab 、cd 的阻值R ab ＝R cd ＝R ，cd 棒质量m ＝1 kg ，ab 棒光滑，cd 与导轨间的动摩擦因数μ＝0.3，设最大静摩擦力等于滑动摩擦力，g 取10 m/s 2，sin 53°＝0.8，cos 53°＝0.6，求：(1)ab 棒由静止释放，当滑至某一位置时，cd 棒恰好开始滑动．求这一时刻ab 棒中的电流；(2)若ab 棒无论从多高的位置释放，cd 棒都不动，分析ab 棒质量应满足的条件； (3)若cd 棒与导轨间的动摩擦因数μ≠0.3，ab 棒无论质量多大、从多高位置释放，cd 棒始终不动．求cd 棒与导轨间的动摩擦因数μ应满足的条件．解析：(1)cd 棒刚要开始滑动时，其受力分析如图所示．由平衡条件得BI cd L cos 53°－F f ＝0，F N －mg －BI cd L sin 53°＝0，又因为F f ＝μF N ，联立以上三式，得I cd ＝1.67 A ， 所以I ab ＝2I cd ＝3.34 A.(2)ab 棒下滑时，最大安培力F A ＝m ab g sin 53°，cd 棒所受最大安培力应为12F A ，要使cd 棒不滑动，需满足：12F A cos 53°≤μ(mg ＋12F A sin 53°)． 由以上两式联立解得m ab ≤2.08 kg.(3)ab 棒下滑时，cd 棒始终静止，有F A ′cos 53°≤μ(mg ＋F A ′sin 53°)． 解得μ≥F A ′cos 53°mg ＋F A ′sin 53°＝cos 53°mgF A ′＋sin 53°.当ab 棒质量无限大，在无限长轨道上最终一定匀速运动，ab 棒所受安培力趋于无穷大，cd 棒所受安培力F A ′亦趋于无穷大，有μ≥cos 53°sin 53°＝0.75.答案：(1)3.34 A (2)m ab ≤2.08 kg (3)μ≥0.758．(2017·辽宁部分重点高中协作校开学考试)如图所示，两电阻不计的足够长光滑平行金属导轨与水平面夹角为θ，导轨间距为l ，所在平面的正方形区域abcd 内存在有界匀强磁场，磁感应强度大小为B ，方向垂直于斜面向上．如图所示，将甲、乙两阻值相同、质量均为m 的相同金属杆放置在导轨上，甲金属杆处在磁场的上边界，甲、乙相距l .从静止释放两金属杆的同时，在金属杆甲上施加一个沿着导轨的外力，使甲金属杆在运动过程中始终沿导轨向下做匀加速直线运动，且加速度大小为a ＝g sin θ，乙金属杆刚进入磁场时做匀速运动．(1)求每根金属杆的电阻R .(2)从刚释放金属杆时开始计时，写出从计时开始到甲金属杆离开磁场的过程中外力F 随时间t 的变化关系式，并说明F 的方向．(3)若从开始释放两杆到乙金属杆离开磁场，乙金属杆共产生热量Q ，试求此过程中外力F 对甲做的功．解析：(1)甲、乙匀加速运动时加速度相同，所以，当乙进入磁场时，甲刚出磁场，乙进入磁场时的速度v ＝2gl sin θ.根据平衡条件有mg sin θ＝B 2l 2v2R .解得R ＝B 2l 22gl sin θ2mg sin θ.(2)甲在磁场中运动时，外力F 始终等于安培力F ＝B 2l 2v2R ，v ＝g sin θ·t ，将R ＝B 2l 22gl sin θ2mg sin θ代入得F ＝mg 2sin 2θ2gl sin θt ，方向沿导轨向下．(3)乙进入磁场前，甲、乙产生相同热量，设为Q 1，则有F 安l ＝2Q 1，又F ＝F 安，故外力F 对甲做的功W F ＝Fl ＝2Q 1.甲出磁场以后，外力F 为零，乙在磁场中，甲、乙产生相同热量，设为Q 2，则有F 安′l ＝2Q 2，又F 安′＝mg sin θ，又Q ＝Q 1＋Q 2.解得W F ＝2Q －mgl sin θ.答案：(1)B 2l 22gl sin θ2mg sin θ (2)F ＝mg 2sin 2θ2gl sin θt ，方向沿导轨向下 (3)2Q －mgl sin θ。

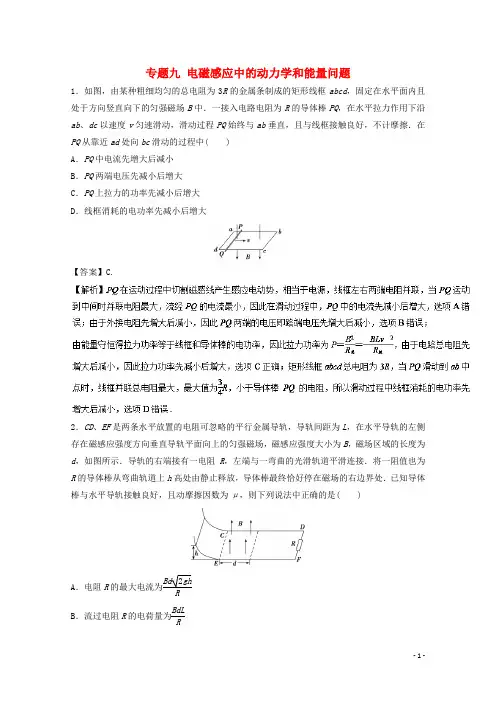

专题九 电磁感应中的动力学和能量问题1．如图，由某种粗细均匀的总电阻为3R 的金属条制成的矩形线框abcd ，固定在水平面内且处于方向竖直向下的匀强磁场B 中．一接入电路电阻为R 的导体棒PQ ，在水平拉力作用下沿ab 、dc 以速度v 匀速滑动，滑动过程PQ 始终与ab 垂直，且与线框接触良好，不计摩擦．在PQ 从靠近ad 处向bc 滑动的过程中( )A ．PQ 中电流先增大后减小B ．PQ 两端电压先减小后增大C ．PQ 上拉力的功率先减小后增大D ．线框消耗的电功率先减小后增大【答案】C.2．CD 、EF 是两条水平放置的电阻可忽略的平行金属导轨，导轨间距为L ，在水平导轨的左侧存在磁感应强度方向垂直导轨平面向上的匀强磁场，磁感应强度大小为B ，磁场区域的长度为d ，如图所示．导轨的右端接有一电阻R ，左端与一弯曲的光滑轨道平滑连接．将一阻值也为R 的导体棒从弯曲轨道上h 高处由静止释放，导体棒最终恰好停在磁场的右边界处．已知导体棒与水平导轨接触良好，且动摩擦因数为μ，则下列说法中正确的是( )A ．电阻R 的最大电流为Bd 2ghR B ．流过电阻R 的电荷量为BdL RC ．整个电路中产生的焦耳热为mghD ．电阻R 中产生的焦耳热为12mg (h －μd )【答案】D.3．(多选)如图所示，足够长的“U”形光滑金属导轨平面与水平面成θ角(0＜θ＜90°)，其中MN 与PQ 平行且间距为L ，导轨平面与磁感应强度大小为B 的匀强磁场垂直，导轨电阻不计．金属棒ab 由静止开始沿导轨下滑，并与两导轨始终保持垂直且接触良好，ab 棒接入电路的部分的电阻为R ，当流过ab 棒某一横截面的电荷量为q 时，棒的速度大小为v ，则金属棒ab 在这一过程中( )A ．a 点的电势高于b 点的电势B ．ab 棒中产生的焦耳热小于ab 棒重力势能的减少量C ．下滑的位移大小为qR BLD ．受到的最大安培力大小为B 2L 2vRsin θ【答案】ABC.【解析】由右手定则可知a 点相当于电源的正极，b 点相当于电源的负极，故A 正确；由能量守恒可知ab 棒重力势能的减少量等于ab 棒中产生的焦耳热与ab 棒的动能之和，故B 正确；由q ＝ΔΦR ＝BxL R 可得，下滑的位移大小为x ＝qR BL，故C 正确；金属棒ab 在这一过程中受到的安培力大小为F ＝BIL ，I 最大为BLv R ，故最大安培力大小为B 2L 2v R，故D 错误．4．如图所示，两根光滑、足够长的平行金属导轨固定在水平面上．滑动变阻器接入电路的电阻值为R (最大阻值足够大)，导轨的宽度L ＝0.5 m ，空间有垂直于导轨平面的匀强磁场，磁感应强度的大小B ＝1 T ．内阻r ＝1 Ω的金属杆在F ＝5 N 的水平恒力作用下由静止开始运动．经过一段时间后，金属杆的速度达到最大速度v m ，不计导轨电阻，则有( )A ．R 越小，v m 越大B ．金属杆的最大速度大于或等于20 m/sC ．在金属杆达到最大速度之前，恒力F 所做的功等于电路中消耗的电能D ．金属杆达到最大速度后，金属杆中电荷沿杆长度方向定向移动的平均速率v e 与恒力F 成正比【答案】BD.5.如图所示，平行金属导轨宽度为d ，一部分轨道水平，左端接电阻R ，倾斜部分与水平面成θ角，且置于垂直斜面向上的匀强磁场中，磁感应强度为B ，现将一质量为m 、长度也为d 的导体棒从导轨顶端由静止释放，直至滑到水平部分(导体棒下滑到水平部分之前已经匀速，滑动过程中与导轨保持良好接触，重力加速度为g )．不计一切摩擦力，导体棒接入回路电阻为r ，则整个下滑过程中( )A ．导体棒匀速运动时速度大小为mg R ＋rθB 2d 2 B ．匀速运动时导体棒两端电压为mg R ＋rθBdC ．导体棒下滑距离为s 时，通过R 的总电荷量为Bsd RD ．重力和安培力对导体棒所做的功大于导体棒获得的动能 【答案】A.【解析】导体棒下滑过程中受到沿斜面向下重力的分力和沿斜面向上的安培力，当匀速运动时，有mg sin θ＝BId ，根据欧姆定律可得I ＝ER ＋r，根据法拉第电磁感应定律可得E ＝Bdv ，联立解得v ＝mg R ＋r B 2d 2sin θ，E ＝mg R ＋r Bd sin θ，故导体棒两端的电压为U ＝Er ＋RR ＝mgR Bd sin θ，A 正确，B 错误．根据法拉第电磁感应定律E ＝ΔΦΔt ＝B ΔS Δt ＝Bds Δt ，故q ＝I Δt ＝ER ＋rΔt ＝BsdR ＋r，根据动能定理可得重力和安培力对导体棒所做的功等于导体棒获得的动能，C 、D 错误．6．很多人喜欢到健身房骑车锻炼，某同学根据所学知识设计了一个发电测速装置，如图所示．自行车后轮置于垂直车身平面向里的匀强磁场中，后轮圆形金属盘在磁场中转动时，可等效成一导体棒绕圆盘中心O 转动．已知磁感应强度B ＝0.5 T ，圆盘半径l ＝0.3 m ，圆盘电阻不计．导线通过电刷分别与后轮外边缘和圆心O 相连，导线两端a 、b 间接一阻值R ＝10 Ω的小灯泡．后轮匀速转动时，用电压表测得a 、b 间电压U ＝0.6 V.(1)与a 连接的是电压表的正接线柱还是负接线柱？ (2)圆盘匀速转动10分钟，则此过程中产生了多少电能 ? (3)自行车车轮边缘线速度是多少？【答案】(1)负 (2)Q ＝21.6 J (3)v ＝8 m/s7．如图所示，两根足够长平行金属导轨MN 、PQ 固定在倾角θ＝37°的绝缘斜面上，顶部接有一阻值R ＝3 Ω的定值电阻，下端开口，轨道间距L ＝1 m ．整个装置处于磁感应强度B ＝2 T 的匀强磁场中，磁场方向垂直斜面向上．质量m ＝1 kg 的金属棒ab 置于导轨上，ab 在导轨之间的电阻r ＝1 Ω，电路中其余电阻不计．金属棒ab 由静止释放后沿导轨运动时始终垂直于导轨，且与导轨接触良好．不计空气阻力影响．已知金属棒ab 与导轨间动摩擦因数μ＝0.5，sin 37°＝0.6，cos 37°＝0.8，取g ＝10 m/s 2.(1)求金属棒ab沿导轨向下运动的最大速度v m；(2)求金属棒ab沿导轨向下运动过程中，电阻R上的最大电功率P R；(3)若从金属棒ab开始运动至达到最大速度过程中，电阻R上产生的焦耳热总共为1.5 J，求流过电阻R的总电荷量q.【答案】(1)2 m/s (2)3 W (3)1.0 C8．如图所示，两足够长的平行光滑的金属导轨MN、PQ相距L，导轨平面与水平面的夹角θ＝30°，导轨电阻不计，磁感应强度为B的匀强磁场垂直于导轨平面向上．长为L的金属棒垂直于MN、PQ放置在导轨上，且始终与导轨接触良好，金属棒的质量为m、电阻为R.两金属导轨的上端连接一个灯泡，灯泡的电阻也为R.现闭合开关K，给金属棒施加一个方向垂直于杆且平行于导轨平面向上的、大小为F＝2mg的恒力，使金属棒由静止开始运动，当金属棒达到最大速度时，灯泡恰能达到它的额定功率．重力加速度为g，求：(1)金属棒能达到的最大速度v m；(2)灯泡的额定功率P L；(3)若金属棒上滑距离为s时速度恰达到最大，求金属棒由静止开始上滑2s的过程中，金属棒上产生的电热Q1.【答案】(1)3mgR B 2L 2 (2)9m 2g 2R 4B 2L 2 (3)32mgs －9m 3g 2R24B 4L4【解析】(1)金属棒先做加速度逐渐减小的加速运动，当加速度为零时，金属棒达到最大速度，此后开始做匀速直线运动，设最大速度为v m ，则速度达到最大时有E ＝BLv m ，I ＝E2R，F ＝BIL ＋mg sin θ，解得v m ＝3mgR B 2L2，(2)P L ＝I 2R ，解得P L ＝9m 2g 2R4B 2L2.(3)设整个电路放出的电热为Q ，由能量守恒定律有F ·2s ＝Q ＋mg sin θ·2s ＋12mv 2m ，由题意可知Q 1＝Q2，解得Q 1＝32mgs －9m 3g 2R 24B 4L4.9．如图1所示，两固定的绝缘斜面倾角均为θ，上沿相连．两细金属棒ab (仅标出a 端)和cd (仅标出c 端)长度均为L ，质量分别为2m 和m ；用两根不可伸长的柔软轻导线将它们连成闭合回路abdca ，并通过固定在斜面上沿的两光滑绝缘小定滑轮跨放在斜面上，使两金属棒水平．右斜面上存在匀强磁场，磁感应强度大小为B ，方向垂直于斜面向上，已知两根导线刚好不在磁场中，回路电阻为R ，两金属棒与斜面间的动摩擦因数均为μ，重力加速度大小为g ，已知金属棒ab 匀速下滑．求：图1(1)作用在金属棒ab 上的安培力的大小； (2)金属棒运动速度的大小． 【答案】(1)mg (sin θ－3μcos θ) (2)(sin θ－3μcos θ)mgR B 2L 2(2)设金属棒运动速度大小为v ，ab 棒上的感应电动势为E ＝BLv ⑥ 回路中电流I ＝E R⑦ 安培力F ＝BIL ⑧ 联立⑤⑥⑦⑧得：v ＝(sin θ－3μcos θ)mgRB 2L2.10．如图2所示，两平行光滑金属导轨倾斜放置且固定，两导轨间距为L ，与水平面间的夹角为θ，导轨下端有垂直于轨道的挡板，上端连接一个阻值R ＝2r 的电阻，整个装置处在磁感应强度为B 、方向垂直导轨向上的匀强磁场中，两根相同的金属棒ab 、cd 放在导轨下端，其中棒ab 靠在挡板上，棒cd 在沿导轨平面向上的拉力作用下，由静止开始沿导轨向上做加速度为a 的匀加速运动．已知每根金属棒质量为m 、电阻为r ，导轨电阻不计，棒与导轨始终接触良好．求：图2(1)经多长时间棒ab 对挡板的压力变为零； (2)棒ab 对挡板压力为零时，电阻R 的电功率； (3)棒ab 运动前，拉力F 随时间t 的变化关系．【答案】(1)5mgr sin θ2B 2L 2a (2)m 2g 2r sin 2θ2B 2L 2(3)F ＝m (g sin θ＋a )＋3B 2L 2a5rtU cd ＝E －Ir11．如图所示，水平放置的三条光滑平行金属导轨a ，b ，c ，相距均为d ＝1 m ，导轨ac 间横跨一质量为m ＝1 kg 的金属棒MN ，棒与导轨始终良好接触．棒的总电阻r ＝2 Ω，导轨的电阻忽略不计. 在导轨bc 间接一电阻为R ＝2 Ω的灯泡，导轨ac 间接一理想电压表．整个装置放在磁感应强度B ＝2 T 匀强磁场中，磁场方向垂直导轨平面向下．现对棒MN 施加一水平向右的拉力F ，使棒从静止开始运动，已知施加的水平外力功率恒定，经过t ＝1 s 时间棒达到稳定时速度3 m/s.试求：(1)金属棒达到稳定时施加水平恒力F 为多大？水平外力F 的功率为多少？ (2)金属棒达到稳定时电压表的读数为多少？ (3)此过程中灯泡产生的热量是多少？ 【答案】(1)F ＝4 N P ＝12 W (2)U ＝10 V (3)Q 1＝5 J【解析】(1)当F ＝F 安时，金属棒速度达到稳定， 则F 安＝BIdI ＝Bdv R ＋r 2，联立得F ＝4 N ，P ＝Fv ＝12 W.(2)设电压表的读数为U ，则有U ＝Bdv ＋U LU L ＝Bdv R ＋r 2R ，代入数据得U ＝10 V.(3)设小灯泡和金属棒产生的热量分别为Q 1、Q 2，根据焦耳定律得知：Q 1Q 2＝Rr2.由功能关系得：Pt ＝Q 1＋Q 2＋12mv 2，代入数据得Q 1＝5 J.12．如图3所示，两根相距L ＝1 m 的足够长的光滑金属导轨，一组导轨水平，另一组导轨与水平面成37°角，拐角处连接一阻值R ＝1 Ω的电阻．质量均为m ＝2 kg 的金属细杆ab 、cd 与导轨垂直接触形成闭合回路，导轨电阻不计，两杆的电阻均为R ＝1 Ω.整个装置处于磁感应强度大小B ＝1 T 、方向垂直于导轨平面的匀强磁场中．当ab 杆在平行于水平导轨的拉力作用下沿导轨向右匀速运动时，cd 杆静止．g ＝10 m/s 2，sin 37°＝0.6，cos 37°＝0.8，求：图3(1)水平拉力的功率；(2)现让cd杆静止，求撤去拉力后ab杆产生的焦耳热．【答案】(1)864 W (2)864 J13. 如图所示，两根足够长的平行金属导轨固定在倾角θ＝30°的斜面上，导轨电阻不计，间距L＝0.4 m．导轨所在空间被分成区域Ⅰ和Ⅱ，两区域的边界与斜面的交线为MN，Ⅰ中的匀强磁场方向垂直斜面向下，Ⅱ中的匀强磁场方向垂直斜面向上，两磁场的磁感应强度大小均为B＝0.5 T．在区域Ⅰ中，将质量m1＝0.1 kg，电阻R1＝0.1 Ω的金属条ab放在导轨上，ab刚好不下滑．然后，在区域Ⅱ中将质量m2＝0.4 kg、电阻R2＝0.1 Ω的光滑导体棒cd置于导轨上，由静止开始下滑．cd在滑动过程中始终处于区域Ⅱ的磁场中，ab、cd始终与导轨垂直且两端与导轨保持良好接触，取g＝10 m/s2.问：(1)cd下滑的过程中，ab中的电流方向；(2)ab刚要向上滑动时，cd的速度v多大；(3)从cd开始下滑到ab刚要向上滑动的过程中，cd滑动的距离x＝3.8 m，此过程中ab上产生的热量Q是多少．【答案】(1)由a流向b(2)5 m/s (3)1.3 J14．如图所示，两根足够长且平行的光滑金属导轨与水平面成53°角固定放置，导轨间连接一阻值为6 Ω的电阻R，导轨电阻忽略不计．在两平行虚线m、n间有一与导轨所在平面垂直、磁感应强度为B的匀强磁场．导体棒a的质量为m a＝0.4 kg，电阻R a＝3 Ω；导体棒b的质量为m b＝0.1 kg，电阻R b＝6 Ω；它们分别垂直导轨放置并始终与导轨接触良好．a、b从开始相距L0＝0.5 m处同时由静止开始释放，运动过程中它们都能匀速穿过磁场区域，当b刚穿出磁场时，a正好进入磁场(g取10 m/s2，不计a、b之间电流的相互作用)．求：(1)当a、b分别穿越磁场的过程中，通过R的电荷量之比；(2)在穿越磁场的过程中，a、b两导体棒匀速运动的速度大小之比；(3)磁场区域沿导轨方向的宽度d；(4)在整个过程中产生的总焦耳热．【答案】(1)2∶1 (2)3∶1 (3)0.25 m (4)1 J15．如图所示，电阻不计、间距L ＝1 m 、足够长的光滑金属导轨ab 、cd 与水平面成θ＝37°角，导轨平面矩形区域efhg 内分布着磁感应强度大小B ＝1 T 、方向垂直导轨平面向上的匀强磁场，边界ef 、gh 之间的距离D ＝1.4 m ．现将质量m ＝0.1 kg 、电阻R ＝53Ω的导体棒P 、Q 相隔Δt ＝0.2 s 先后从导轨顶端由静止自由释放，P 、Q 在导轨上运动时始终与导轨垂直且接触良好，P 进入磁场时恰好匀速运动，Q 穿出磁场时速度为2.8 m/s.已知重力加速度g ＝10 m/s 2，sin 37°＝0.6，求：(1)导轨顶端与磁场上边界ef之间的距离s；(2)从导体棒P释放到Q穿出磁场的过程，回路中产生的焦耳热Q总．【答案】(1)0.33 m (2)0.888 J。

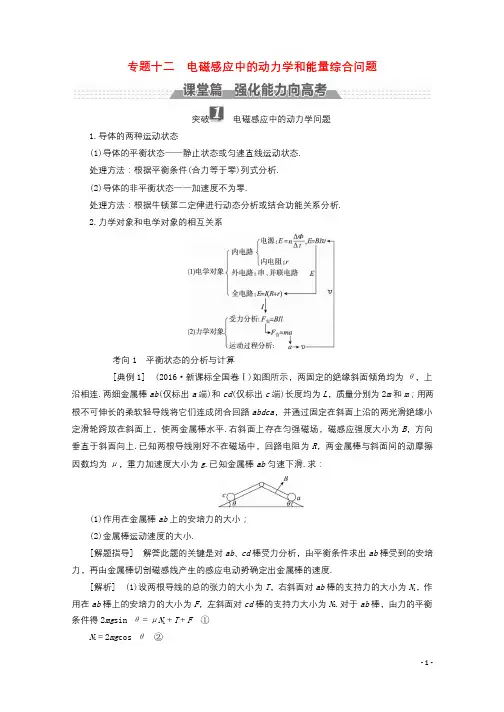

专题十二电磁感应中的动力学和能量综合问题突破电磁感应中的动力学问题1.导体的两种运动状态(1)导体的平衡状态——静止状态或匀速直线运动状态.处理方法：根据平衡条件(合力等于零)列式分析.(2)导体的非平衡状态——加速度不为零.处理方法：根据牛顿第二定律进行动态分析或结合功能关系分析.2.力学对象和电学对象的相互关系考向1平衡状态的分析与计算[典例1](2016·新课标全国卷Ⅰ)如图所示，两固定的绝缘斜面倾角均为θ，上沿相连.两细金属棒ab(仅标出a端)和cd(仅标出c端)长度均为L，质量分别为2m和m；用两根不可伸长的柔软轻导线将它们连成闭合回路abdca，并通过固定在斜面上沿的两光滑绝缘小定滑轮跨放在斜面上，使两金属棒水平.右斜面上存在匀强磁场，磁感应强度大小为B，方向垂直于斜面向上.已知两根导线刚好不在磁场中，回路电阻为R，两金属棒与斜面间的动摩擦因数均为μ，重力加速度大小为g.已知金属棒ab匀速下滑.求：(1)作用在金属棒ab上的安培力的大小；(2)金属棒运动速度的大小.[解题指导]解答此题的关键是对ab、cd棒受力分析，由平衡条件求出ab棒受到的安培力，再由金属棒切割磁感线产生的感应电动势确定出金属棒的速度.[解析](1)设两根导线的总的张力的大小为T，右斜面对ab棒的支持力的大小为N1，作用在ab棒上的安培力的大小为F，左斜面对cd棒的支持力大小为N2.对于ab棒，由力的平衡条件得2mg sin θ＝μN1＋T＋F①N1＝2mg cos θ②- 1 -对于cd棒，同理有mg sin θ＋μN2＝T③N2＝mg cos θ④联立①②③④式得F＝mg(sin θ－3μcos θ).⑤(2)由安培力公式得F＝BIL⑥这里I是回路abdca中的感应电流.ab棒上的感应电动势为ε＝BLv⑦式中，v是ab棒下滑速度的大小ε 由欧姆定律得I＝⑧RmgR联立⑤⑥⑦⑧式得v＝(sin θ－3μcos θ) .⑨B2L2mgR[答案](1)mg(sin θ－3μcos θ)(2)(sin θ－3μcos θ)B2L2考向2非平衡状态的分析与计算[典例2](2017·江苏常州检测)如图所示，水平面内有两根足够长的平行导轨L1、L2，其间距d＝0.5 m，左端接有容量C＝2 000 μF的电容.质量m＝20 g的导体棒可在导轨上无摩擦滑动，导体棒和导轨的电阻不计.整个空间存在着垂直导轨所在平面的匀强磁场，磁感应强度B＝2 T.现用一沿导轨方向向右的恒力F1＝0.44 N作用于导体棒，使导体棒从静止开始运动，经t时间后到达B处，速度v＝5 m/s.此时，突然将拉力方向变为沿导轨向左，大小变为F2，又经2t时间后导体棒返回到初始位置A处，整个过程电容器未被击穿.求：(1)导体棒运动到B处时，电容C上的电量；(2)t的大小；(3)F2的大小.[解题指导]本题的关键是判断导体棒在恒力作用下的运动性质，可用微元法判断，即设Δv经过很短的时间Δt，速度增加Δv，则a＝，再根据牛顿第二定律求出加速度.Δt[解析](1)当导体棒运动到B处时，电容器两端电压为U＝Bdv＝2×0.5×5 V＝5 V此时电容器的带电量q＝CU＝2 000×10－6×5 C＝1×10－2 C.(2)棒在F1作用下有F1－BId＝ma1Δq CBdΔvΔv又I＝＝，a1＝ΔtΔtΔt- 2 -F1联立解得：a1＝＝20 m/s2m＋CB2d2v则t＝＝0.25 s.a1F2 1(3)由(2)可知棒在F2作用下，运动的加速度a2＝，方向向左，又a1t2＝－m＋CB2d2 2 1[ a2（2t）2]a1t·2t－2将相关数据代入解得F2＝0.55 N.[答案](1)1×10－2 C(2)0.25 s(3)0.55 N用牛顿运动定律处理电磁感应问题的基本思路突破电磁感应中的能量问题1.能量转化及焦耳热的求法(1)能量转化(2)求解焦耳热Q的三种方法2.求解电磁感应现象中的能量问题的一般步骤(1)在电磁感应中，切割磁感线的导体或磁通量发生变化的回路将产生感应电动势，该导体或回路就相当于电源.(2)分析清楚有哪些力做功，就可以知道哪些形式的能量发生了相互转化.(3)根据能量守恒列方程求解.- 3 -考向1导体棒平动切割磁感线问题[典例3]如图所示，两根足够长且平行的光滑①金属导轨所在平面与水平面成α＝53°角，导轨间接一阻值为3 Ω的电阻R，导轨电阻忽略不计.在两平行虚线间有一与导轨所在平面垂直的匀强磁场，磁场区域的宽度为d＝0.5 m.导体棒a的质量为m1＝0.1 kg、电阻为R1＝6 Ω；导体棒b的质量为m2＝0.2 kg、电阻为R2＝3 Ω，它们分别垂直导轨放置并始终与导轨接触良好.现从图中的M、N处同时将a、b由静止释放②，运动过程中它们都能匀速穿过③磁场区域，且当a刚出磁场时b正好进入磁场④.(sin 53°＝0.8，cos 53°＝0.6，取g＝10m/s2，a、b电流间的相互作用不计)，求：(1)在b穿越磁场的过程中a、b两导体棒上产生的热量之比；(2)在a、b两导体棒穿过磁场区域的整个过程中，装置上产生的热量；(3)M、N两点之间的距离.[解题指导](1)审题关键信息理解①无摩擦阻力②初速度为零③安培力与重力沿导轨向下的分力平衡④始终只有一根导体棒切割磁感线(2)解题关键：解答本题的关键是区分电源与外电路以及a、b两导体棒运动和受力的关系.[解析](1)在b穿越磁场的过程中，b相当于电源，a与R是外电路，则有I b＝I a＋I R.a与R是并联关系，则有I a R1＝I R R，a产生的热量为Q a＝I2a R1t，b产生的热量为Q b＝I2b R2t.则Q a∶Q b＝I2a R1∶I2b R2，代入数据可解得Q a∶Q b＝2∶9.(2)a、b穿过磁场区域的整个过程中，由能量守恒可得，Q＝m1g sin α·d＋m2g sin α·d，代入数据解得Q＝1.2 J.(3)设a进入磁场的速度大小为v1，此时电路中的总电阻RR2 3 × 3R总1＝R1＋R＋R2＝(6＋3＋3 )Ω＝7.5 Ω设b进入磁场的速度大小为v2，此时电路中的总电阻- 4 -R1R 6 × 3R总2＝R2＋＝3＋Ω＝5 ΩR1＋R( 6＋3 )B2L2v1 B2L2v2 v1 m1R总1 3由m1g sin α＝和m2g sin α＝，可得＝＝.R总1 R总2 v2 m2R总2 4d设a匀速运动时，m2g sinα＝m2a0，v2＝v1＋a0 ，联立并代入数据解得v＝12 m2/s2，则12v116v＝v.92 21v2v2172M、N两点之间的距离Δs＝－＝m.2a0 2a0 127[答案](1)2∶9(2)1.2 J(3) m12考向2导体棒转动切割磁感线问题[典例4](2016·新课标全国卷Ⅱ)(多选)法拉第圆盘发电机的示意图如图所示.铜圆盘安装在竖直的铜轴上，两铜片P、Q分别与圆盘的边缘和铜轴接触.圆盘处于方向竖直向上的匀强磁场B中.圆盘旋转时，关于流过电阻R的电流，下列说法正确的是()A.若圆盘转动的角速度恒定，则电流大小恒定B.若从上向下看，圆盘顺时针转动，则电流沿a到b的方向流动C.若圆盘转动方向不变，角速度大小发生变化，则电流方向可能发生变化D.若圆盘转动的角速度变为原来的2倍，则电流在R上的热功率也变为原来的2倍[解题指导]解答本题时应从以下两点进行分析：(1)把圆盘理解成“同心圆周导线”和“辐条”切割模型.(2)将实际问题转化为等效电路(各个电源并联，总电动势等于一个电源的电动势).1 [解析]设圆盘的半径为r，圆盘转动的角速度为ω，则圆盘转动产生的电动势为E＝2 Br2ω，可知转动的角速度恒定，电动势恒定，电流恒定，A项正确；根据右手定则可知，从上向下看，圆盘顺时针转动，圆盘中电流由边缘指向圆心，即电流沿a到b的方向流动，B项正确；圆盘转动方向不变，产生的电流方向不变，C项错误；若圆盘转动的角速度变为原来的2 倍，则电动势变为原来的2倍，电流变为原来的2倍，由P＝I2R可知，电阻R上的热功率变为原来的4倍，D项错误.[答案]AB考向3电磁感应中线圈穿过磁场问题[典例5](2017·四川德阳一模)如图所示，四条水平虚线等间距地分布在同一竖直面上，- 5 -间距为h，在Ⅰ、Ⅱ两区间分布着完全相同、方向水平向内的磁场，磁场大小按B­t图象变化(图中B0已知).现有一个长方形金属形框ABCD，质量为m，电阻为R，AB＝CD＝L，AD＝BC＝2h.用一轻质的细线把线框ABCD竖直悬挂着，AB边恰好在Ⅰ区的中央.t0(未知)时刻细线恰好松弛，之后剪断细线，当CD边到达M3N3时线框恰好匀速运动.(空气阻力不计，取g＝10 m/s2)(1)求t0的值；(2)求线框AB边到达M2N2时的速率v；(3)从剪断细线到整个线框通过两个磁场区的过程中产生的电能为多大？EΔΦΔB [解析](1)细线恰好松弛，对线框受力分析有B0IL＝mg，I＝，感应电动势E＝＝RΔtΔt B0 B0 1 B20L2hS＝S＝×Lh，得t0＝.t0 t0 2 2mgR(2)当CD边到达M3N3时线框恰好匀速运动，速度为v′，对线框受力分析有B0I′L＝mg，E′mgRI′＝，因CD棒切割产生的感应电动势E′＝B0Lv′，v′＝，线框AB到达M2N2时一直R B20L2运动到CD边到达M3N3的过程中线框中无感应电流产生，只受到重力作用.1 1线框下落高度为3h，根据动能定理得mg×3h＝mv′2－mv2，线框AB边到达M2N2时的速2 2m2g2R2率为v＝－6gh.B40L4(3)线框由静止开始下落到CD边刚离开M4N4的过程中线框中产生电能为E电，线框下落高1度为4.5h，根据能量守恒得重力势能减少量等于线框动能与电能之和为mg×4.5h＝E电＋29 m3g2R2mv′2，则E 电＝mgh－.2 2B40L4B20L2h m2g2R2 9 m3g2R2[答案](1) (2) －6gh(3) mgh－2mgR B40L4 2 2B40L4解决电磁感应综合问题的一般方法首先根据法拉第电磁感应定律和闭合电路欧姆定律判断电路中的电压和电流情况，然后隔离系统中的某个导体棒进行受力分析，结合共点力的平衡条件或牛顿第二定律进行求解.在求- 6 -解电路中产生的热量问题时，一般是根据能量守恒定律采用整体法进行分析.1.[电磁感应中的动力学问题]如图所示，“U”形金属框架固定在水平面上，处于竖直向下的匀强磁场中.ab棒以水平初速度v0向右运动，下列说法正确的是()A.ab棒做匀减速运动B.回路中电流均匀减小C.a点电势比b点电势低D.ab棒受到水平向左的安培力答案：D解析：棒具有向右的初速度，根据右手定则，产生b指向a的电流，则a点的电势比b点的电势高.根据左手定则，安培力向左，ab棒做减速运动，因为电动势减小，电流减小，则安培力减小，根据牛顿第二定律，加速度减小，做加速度减小的减速运动，由于速度不是均匀减小，则电流不是均匀减小，故A、B、C错误，D正确.2.[电磁感应中的动力学问题]如图所示，在光滑水平桌面上有一边长为L、电阻为R的正方形导线框；在导线框右侧有一宽度为d(d>L)的条形匀强磁场区域，磁场的边界与导线框的一边平行，磁场方向竖直向下. 导线框以某一初速度向右运动.t＝0时导线框的右边恰与磁场的左边界重合，随后导线框进入并通过磁场区域.下列v­t图象中，可能正确描述上述过程的是()A BC D- 7 -答案：D解析：导线框刚进入磁场时速度设为v0，此时产生的感应电动势E＝BLv0，感E BLv0 B2L2v0 B2L2v0应电流I＝＝，线框受到的安培力F＝BLI＝.由牛顿第二定律F＝ma知，＝R R R Rma，由楞次定律知线框开始减速，随v减小，其加速度a减小，故进入磁场时做加速度减小的减速运动.当线框全部进入磁场开始做匀速运动，在出磁场的过程中，仍做加速度减小的减速运动，故只有D选项正确.3.[电磁感应中的平衡问题](多选)如图甲所示，在一个倾角为θ的绝缘斜面上有一“U”形轨道abcd，轨道宽度为L，在轨道最底端接有一个定值电阻R，在轨道中的虚线矩形区域有垂直于斜面向下的匀强磁场B.现让一根长为L、质量为m、电阻也为R的导体棒PQ从轨道顶端由静止释放，从导体棒开始运动到恰好到达轨道底端的过程中其机械能E和位移x间的关系如图乙所示，图中a、b、c均为直线段.若重力加速度g及图象中E1、E2、x1、x2均为已知量，则下列说法正确的是()A.导体棒切割运动时P点比Q点电势高B.图象中的a和c是平行的C.导体棒在磁场中做匀变速直线运动D.可以求出导体棒切割运动时回路中产生的焦耳热答案：BD解析：导体棒进入磁场后做切割运动，由右手定则知电流由P向Q，故Q点的电势高，即A项错误；导体棒进入磁场前沿导轨下滑克服摩擦力做功，机械能线性减小，进入磁场后切割磁感线，回路中有安培力，因图线b仍是线性关系，故安培力为恒力；若有加速度，则安培力会变，故导体棒在磁场中是匀速的，即C项错误；出场后导体棒的受力情况与进入磁1 场前的受力情况相同，故图线a和c是平行的，即B项正确；由(mg sin θ－f)x1＝mv2，mg sin2B2L2vθ＝f＋F，F＝，(f＋F)(x2－x1)＝E1－E2，Q＝F(x2－x1)可求焦耳热，即D项正确.2R4.[电磁感应中的动力学问题]如图所示，水平地面上方矩形区域内存在垂直纸面向里的匀强磁场，两个闭合线圈Ⅰ、Ⅱ分别用同种导线绕制而成，其中Ⅰ为边长为L的正方形，Ⅱ是长为2L、宽为L的矩形，将两个线圈同时从图示位置由静止释放.线圈下边进入磁场时，Ⅰ立即做了一段时间的匀速运动，已知两线圈在整个下落过程中，下边始终平行于磁场上边界，不计空气阻力，则()- 8 -A.下边进入磁场时，Ⅱ也立即做匀速运动B.从下边进入磁场开始的一段时间内，线圈Ⅱ做加速度不断减小的加速运动C.从下边进入磁场开始的一段时间内，线圈Ⅱ做加速度不断减小的减速运动D.线圈Ⅱ先到达地面3答案：C解析：线圈Ⅱ的电阻是Ⅰ的倍，线圈Ⅱ进入磁场时产生的感应电动势是Ⅰ的223 E 4倍，即RⅡ＝RⅠ，EⅡ＝2EⅠ，由I＝得，IⅡ＝IⅠ；由F安＝BIL，FⅡ＝BIⅡ·2L，FⅠ＝BI2 R 38 3Ⅰ·L，则FⅡ＝FⅠ，但GⅡ＝GⅠ，由于Ⅰ进入磁场做匀速运动，即FⅠ＝GⅠ，则FⅡ>GⅡ，所以Ⅱ3 2进入磁场立即做加速度不断减小的减速运动，A、B错误，C正确；因线圈Ⅰ、Ⅱ进入磁场时速度相同，但此后Ⅰ匀速，Ⅱ减速，故Ⅱ后到达地面，D错误.5.[动力学和能量综合应用](多选)如图所示，有两根平行光滑导轨EF、GH，导轨间距离为L，与水平面成θ角，电阻不计，其上端接有定值电阻R.导轨间加有一磁感应强度为B的匀强磁场，磁场方向垂直导轨平面向上.m、p、n、q是导轨上的四个位置，mp与nq平行，且与导轨垂直，mp与nq的间距为2L.电阻为R、长为L、质量为m的导体棒从mp处由静止开始运动，导体棒到达nq处恰好能匀速运动.已知重力加速度为g，下列说法正确的是()A.流过定值电阻R的电流方向为G→E2mgR sin θB.导体棒在nq处的速度大小为B2L22m2g2R sin θC.导体棒在nq处的热功率为B2L2BL2 D.导体棒从mp运动到nq，通过定值电阻的电荷量为R答案：BD解析：导体棒下滑切割磁感线，由右手定则可判定m点电势高，流过定值电阻R的电流方向为E→G，选项A错误；因导体棒到达nq处匀速下滑，所以mg sin θ＝BIL＝B2L2v2mgR sin θBLv，联立得v＝B2L2 ，选项B正确；导体棒的热功率P＝I2R＝(R＋R)2R＝R＋R- 9 -m2g2R sin2 θB2L2BL2，选项C错误；导体棒从mp运动到nq，通过定值电阻的电荷量q＝It＝，选R项D正确.- 10 -。

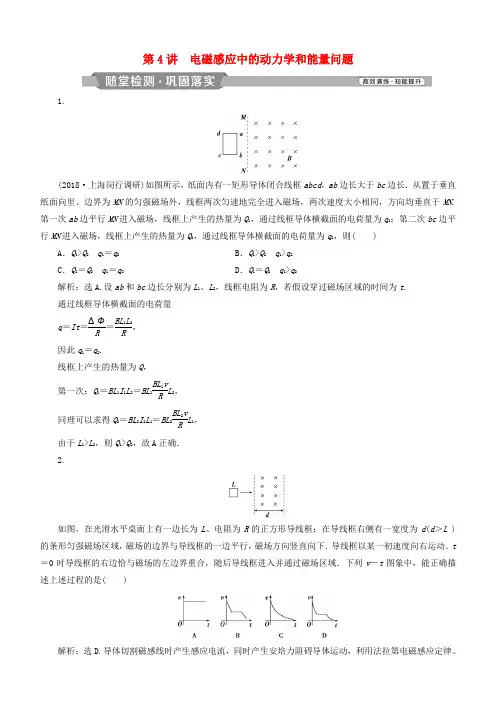

第4讲 电磁感应中的动力学和能量问题1.(2018·上海闵行调研)如图所示，纸面内有一矩形导体闭合线框abcd ，ab 边长大于bc 边长．从置于垂直纸面向里、边界为MN 的匀强磁场外，线框两次匀速地完全进入磁场，两次速度大小相同，方向均垂直于MN .第一次ab 边平行MN 进入磁场，线框上产生的热量为Q 1，通过线框导体横截面的电荷量为q 1；第二次bc 边平行MN 进入磁场，线框上产生的热量为Q 2，通过线框导体横截面的电荷量为q 2，则( )A ．Q 1>Q 2 q 1＝q 2B ．Q 1>Q 2 q 1>q 2C ．Q 1＝Q 2 q 1＝q 2D ．Q 1＝Q 2 q 1>q 2解析：选A.设ab 和bc 边长分别为L 1、L 2，线框电阻为R ，若假设穿过磁场区域的时间为t . 通过线框导体横截面的电荷量q ＝It ＝ΔΦR＝BL 1L 2R， 因此q 1＝q 2.线框上产生的热量为Q ， 第一次：Q 1＝BL 1I 1L 2＝BL 1BL 1vRL 2， 同理可以求得Q 2＝BL 2I 2L 1＝BL 2BL 2vRL 1， 由于L 1>L 2，则Q 1>Q 2，故A 正确． 2.如图，在光滑水平桌面上有一边长为L 、电阻为R 的正方形导线框；在导线框右侧有一宽度为d (d ＞L )的条形匀强磁场区域，磁场的边界与导线框的一边平行，磁场方向竖直向下．导线框以某一初速度向右运动．t ＝0时导线框的右边恰与磁场的左边界重合，随后导线框进入并通过磁场区域．下列v －t 图象中，能正确描述上述过程的是( )解析：选D.导体切割磁感线时产生感应电流，同时产生安培力阻碍导体运动，利用法拉第电磁感应定律、安培力公式及牛顿第二定律可确定线框在磁场中的运动特点．线框进入和离开磁场时，安培力的作用都是阻碍线框运动，使线框速度减小，由E ＝BLv 、I ＝ER及F ＝BIL ＝ma 可知安培力减小，加速度减小，当线框完全进入磁场后穿过线框的磁通量不再变化，不产生感应电流，不再产生安培力，线框做匀速直线运动，故选项D 正确．3.如图所示，质量均为m 的金属棒ab 、cd 与足够长的水平金属导轨垂直且接触良好，两金属棒与金属导轨间的动摩擦因数为μ，磁感应强度为B 的匀强磁场的方向竖直向下．则ab 棒在恒力F ＝2μmg 作用下向右运动的过程中，有( )A ．安培力对ab 棒做正功B ．安培力对cd 棒做正功C ．ab 棒做加速度逐渐减小的加速运动，最终匀速运动D ．cd 棒做加速度逐渐减小的加速运动，最终匀速运动解析：选C.对于ab 棒，因为F ＝2μmg >μmg ，所以从静止开始加速运动，ab 棒运动会切割磁感线产生感应电流，从而使ab 棒受到一个向左的安培力，这样加速度会减小，最终会做匀速运动；而cd 棒所受到的最大安培力与摩擦力相同，所以总保持静止状态，即安培力对ab 棒做负功，对cd 棒不做功，所以选项C 正确，A 、B 、D 错误．4.如图所示，足够长的金属导轨竖直放置，金属棒ab 、cd 均通过棒两端的环套在金属导轨上．虚线上方有垂直纸面向里的匀强磁场，虚线下方有竖直向下的匀强磁场，两匀强磁场的磁感应强度大小均为B .ab 、cd 棒与导轨间动摩擦因数均为μ，两棒总电阻为R ，导轨电阻不计．开始两棒静止在图示位置，当cd 棒无初速释放时，对ab 棒施加竖直向上的力F ，沿导轨向上做匀加速运动．则下列说法中错误的是( )A ．ab 棒中的电流方向由b 到aB ．cd 棒先加速运动后匀速运动C ．cd 棒所受摩擦力的最大值大于cd 棒的重力D ．力F 做的功等于两棒产生的电热、摩擦生热与增加的机械能之和解析：选B.ab 向上运动的过程中，穿过闭合回路abdc 的磁通量增大，根据楞次定律可得ab 棒中的感应电流方向为b →a ，故A 正确；cd 棒中感应电流由c 到d ，其所在的区域有向下磁场，所受的安培力向里，cd 棒所受的摩擦力向上．ab 棒做加速直线运动，速度增大，产生的感应电流增加，cd 棒所受的安培力增大，对导轨的压力增大，则滑动摩擦力增大，摩擦力先小于重力，后大于重力，所以cd 棒先加速运动后减速运动，最后停止运动，故B 错误；因安培力增加，cd 棒受摩擦力的作用一直增加，会大于重力，故C 正确；根据动能定理可得W F －W f －W 安培－W G ＝12mv 2－0，力F 所做的功应等于两棒产生的电热、摩擦生热与增加的机械能之和，故D 正确．5．(多选)如图所示，两固定的竖直光滑金属导轨足够长且电阻不计．两质量、长度均相同的导体棒c 、d 置于边界水平的匀强磁场上方同一高度h 处．磁场宽为3h ，方向与导轨平面垂直．先由静止释放c ，c 刚进入磁场立即匀速运动，此时再由静止释放d ，两导体棒与导轨始终保持良好接触．用a c 表示c 的加速度，E k d 表示d 的动能，x c 、x d 分别表示c 、d 相对释放点的位移．下图中正确的是( )解析：选BD.导体棒c 落入磁场之前做自由落体运动，加速度恒为g ，有h ＝12gt 2，v ＝gt ，c 棒进入磁场以速度v 做匀速直线运动时，d 棒开始做自由落体运动，与c 棒做自由落体运动的过程相同，此时c 棒在磁场中做匀速直线运动的路程为h ′＝vt ＝gt 2＝2h ，d 棒进入磁场而c 棒还没有穿出磁场的过程，无电磁感应，两导体棒仅受到重力作用，加速度均为g ，直到c 棒穿出磁场，B 正确；c 棒穿出磁场后，d 棒切割磁感线产生电动势，在回路中产生感应电流，因此时d 棒速度大于c 棒进入磁场时切割磁感线的速度，故电动势、电流、安培力都大于c 棒刚进入磁场时的大小，d 棒减速，直到穿出磁场仅受重力，做匀加速运动，结合匀变速直线运动v 2－v 20＝2gh ，可知加速过程动能与路程成正比，D 正确．6.(多选)如图所示，在倾角为θ的光滑斜面上，有三条水平虚线l 1、l 2、l 3，它们之间的区域Ⅰ、Ⅱ宽度均为d ，两区域分别存在垂直斜面向下和垂直斜面向上的匀强磁场，磁感应强度大小均为B ，一个质量为m 、边长为d 、总电阻为R 的正方形导线框，从l 1上方一定高度处由静止开始沿斜面下滑，当ab 边刚越过l 1进入磁场Ⅰ时，恰好以速度v 1做匀速直线运动；当ab 边在越过l 2运动到l 3之前的某个时刻，线框又开始以速度v 2做匀速直线运动，重力加速度为g .在线框从释放到穿出磁场的过程中，下列说法正确的是( )A ．线框中感应电流的方向不变B ．线框ab 边从l 1运动到l 2所用时间大于从l 2运动到l 3所用时间C ．线框以速度v 2做匀速直线运动时，发热功率为m 2g 2R 4B 2d2sin 2θD ．线框从ab 边进入磁场到速度变为v 2的过程中，减少的机械能ΔE 机与重力做功W G 的关系式是ΔE 机＝W G＋12mv 21－12mv 22 解析：选CD.线框从释放到穿出磁场的过程中，由楞次定律可知感应电流方向先沿abcda 后沿adcba 再沿abcda 方向，A 项错误；线框第一次匀速运动时，由平衡条件有BId ＝mg sin θ，I ＝Bdv 1R ，解得v 1＝mgR sin θB 2d 2，第二次匀速运动时，由平衡条件有2BI ′d ＝mg sin θ，I ′＝2Bdv 2R ，解得v 2＝mgR sin θ4B 2d 2，线框ab 边匀速通过区域Ⅰ，先减速再匀速通过区域Ⅱ，而两区域宽度相同，故通过区域Ⅰ的时间小于通过区域Ⅱ的时间，B 项错误；由功能关系知线框第二次匀速运动时发热功率等于重力做功的功率，即P ＝mgv 2sin θ＝m 2g 2R sin 2θ4B 2d2，C 项正确；线框从进入磁场到第二次匀速运动过程中，损失的重力势能等于该过程中重力做的功，动能损失量为12mv 21－12mv 22，所以线框机械能损失量为ΔE 机＝W G ＋12mv 21－12mv 22，D 项正确． 7.(2016·高考天津卷)电磁缓速器是应用于车辆上以提高运行安全性的辅助制动装置，其工作原理是利用电磁阻尼作用减缓车辆的速度．电磁阻尼作用可以借助如下模型讨论：如图所示，将形状相同的两根平行且足够长的铝条固定在光滑斜面上，斜面与水平方向夹角为θ.一质量为m 的条形磁铁滑入两铝条间，恰好匀速穿过，穿过时磁铁两端面与两铝条的间距始终保持恒定，其引起电磁感应的效果与磁铁不动、铝条相对磁铁运动相同．磁铁端面是边长为d 的正方形，由于磁铁距离铝条很近，磁铁端面正对两铝条区域的磁场均可视为匀强磁场，磁感应强度为B ，铝条的高度大于d ，电阻率为ρ.为研究问题方便，铝条中只考虑与磁铁正对部分的电阻和磁场，其他部分电阻和磁场可忽略不计，假设磁铁进入铝条间以后，减少的机械能完全转化为铝条的内能，重力加速度为g .(1)求铝条中与磁铁正对部分的电流I ；(2)若两铝条的宽度均为b ，推导磁铁匀速穿过铝条间时速度v 的表达式；(3)在其他条件不变的情况下，仅将两铝条更换为宽度b ′>b 的铝条，磁铁仍以速度v 进入铝条间，试简要分析说明磁铁在铝条间运动时的加速度和速度如何变化．解析：(1)磁铁在铝条间运动时，两根铝条受到的安培力大小相等，均为F 安，有F 安＝IdB ①设磁铁受到沿斜面向上的作用力为F ，其大小有F ＝2F 安②磁铁匀速运动时受力平衡，则有F －mg sin θ＝0③联立①②③式可得I ＝mg sin θ2Bd.④(2)磁铁在铝条间运动时，在铝条中产生的感应电动势为E ＝Bdv ⑤设铝条与磁铁正对部分的电阻为R ，由电阻定律有R ＝ρd db⑥由欧姆定律有I ＝E R⑦联立④⑤⑥⑦式可得v ＝ρmg sin θ2B 2d 2b. ⑧(3)磁铁以速度v 进入铝条间，恰好做匀速运动时，磁铁受到沿斜面向上的作用力F ，联立①②⑤⑥⑦式可得F ＝2B 2d 2bv ρ⑨当铝条的宽度b ′>b 时，磁铁以速度v 进入铝条间时，磁铁受到的作用力变为F ′，有F ′＝2B 2d 2b ′vρ可见，F ′>F ＝mg sin θ，磁铁所受到的合力方向沿斜面向上，获得与运动方向相反的加速度，磁铁将减速下滑，此时加速度最大．之后，随着运动速度减小，F ′也随着减小，磁铁所受的合力也减小，由于磁铁加速度与所受到的合力成正比，磁铁的加速度逐渐减小，综上所述，磁铁做加速度逐渐减小的减速运动．直到F ′＝mg sin θ时，磁铁重新达到平衡状态，以较小的速度匀速下滑．答案：见解析8．如图甲所示，匀强磁场的磁感应强度B 为0.5 T ，其方向垂直于倾角θ为30°的斜面向上．绝缘斜面上固定有“∧”形状的光滑金属导轨MPN (电阻忽略不计)，MP 和NP 长度均为2.5 m ，MN 连线水平，长为3 m ．以MN 中点O 为原点，OP 为x 轴建立一维坐标系Ox .一根粗细均匀的金属杆CD ，长度d 为3 m 、质量m 为1 kg 、电阻R 为0.3 Ω，在拉力F 的作用下，从MN 处以恒定速度v ＝1 m/s 在导轨上沿x 轴正向运动(金属杆与导轨接触良好)．g 取10 m/s 2.(1)求金属杆CD 运动过程中产生的感应电动势E 及运动到x ＝0.8 m 处电势差U CD ；(2)推导金属杆CD 从MN 处运动到P 点过程中拉力F 与位置坐标x 的关系式，并在图乙中画出F －x 关系图象；(3)求金属杆CD 从MN 处运动到P 点的全过程产生的焦耳热．解析：(1)金属杆CD 在匀速运动中产生的感应电动势E ＝Blv ，l ＝d ，解得E ＝1.5 V 当x ＝0.8 m 时，金属杆在导轨间的电势差为零．设此时杆在导轨外的长度为l 外，则l 外＝d －OP －x OPd ，OP ＝MP 2－⎝ ⎛⎭⎪⎫MN 22＝2 m 得l 外＝1.2 m由右手定则判断D 点电势高，故CD 两端电势差U CD ＝－Bl 外v ＝－0.6 V.(2)杆在导轨间的长度l 与位置x 的关系是l ＝OP －x OP d ＝3－32x对应的电阻R 1＝ldR 电流I ＝Blv R 1杆受到的安培力为F 安＝BIl ＝7.5－3.75x 根据平衡条件得F ＝F 安＋mg sin θF ＝12.5－3.75x (0≤x ≤2)．画出的F －x 图象如图所示．(3)外力F 所做的功W F 等于F －x 图线下所围的面积．即W F ＝5＋12.52×2 J ＝17.5 J 而杆的重力势能增加量ΔE p ＝mgOP sin θ 故全过程产生的焦耳热Q ＝W F －ΔE p ＝7.5 J.答案：(1)1.5 V －0.6 V (2)F ＝12.5－3.75x (0≤x ≤2) 图象见解析 (3)7.5 J。

专题九电磁感应中的动力学和能量问题【专题解读】1.本专题是动力学观点和能量观点在电磁感应中的综合应用，高考常以计算题的形式命题．2．学好本专题，可以极大培养同学们的分析能力、推理能力和规范表达的能力，针对性的专题强化，可以提升同学们解决电磁感应问题中最难问题的信心．3．用到的知识有：法拉第电磁感应定律、楞次定律、牛顿运动定律、共点力的平衡条件、动能定理、焦耳定律、能量守恒定律等．考点精讲考向一电磁感应中的动力学问题1．题型简述：感应电流在磁场中受到安培力的作用，因此电磁感应问题往往跟力学问题联系在一起．解决这类问题需要综合应用电磁感应规律(法拉第电磁感应定律、楞次定律)及力学中的有关规律(共点力的平衡条件、牛顿运动定律、动能定理等)．2．两种状态及处理方法状态特征处理方法平衡态加速度为零根据平衡条件列式分析非平衡态加速度不为零根据牛顿第二定律进行动态分析或结合功能关系进行分析3.动态分析的基本思路解决这类问题的关键是通过运动状态的分析，寻找过程中的临界状态，如速度、加速度最大值或最小值的条件．具体思路如下：E＝Blv F＝BIl导体受外力运动――→感应电动势感应电流――→F合＝ma导体受安培力→合力变化――→加速度变化→速度变化→临界状态【例1】如图1所示，两条相距l的光滑平行金属导轨位于同一水平面(纸面)内，其左端接一阻值为R的电阻；一与导轨垂直的金属棒置于两导轨上；在电阻、导轨和金属棒中间有一面积为S的区域，区域中存在垂直于纸面向里的均匀磁场，磁感应强度大小B1随时间t的变化关系为B1＝kt，式中k为常量；在金属棒右侧还有一匀强磁场区域，区域左边界MN(虚线)与导轨垂直，磁场的磁感应强度大小为B0，方向也垂直于纸面向里．某时刻，金属棒在一外加水平恒力的作用下从静止开始向右运动，在t0时刻恰好以速度v0越过MN，此后向右做匀速运动．金属棒与导轨始终相互垂直并接触良好，它们的电阻均忽略不计．求：图1(1)在t＝0到t＝t0时间间隔内，流过电阻的电荷量的绝对值；(2)在时刻t(t>t0)穿过回路的总磁通量和金属棒所受外加水平恒力的大小．kt0S【答案】(1)RB0l(2)B0lv0(t－t0)＋kSt(B0lv0＋kS)R匀强磁场穿过回路的磁通量为Φ′＝B0ls⑩回路的总磁通量为阶梯练习1.(多选)如图2所示，两根足够长、电阻不计且相距L＝0.2 m的平行金属导轨固定在倾角θ＝37°的绝缘斜面上，顶端接有一盏额定电压U＝4 V的小灯泡，两导轨间有一磁感应强度大小B＝5 T、方向垂直斜面向上的匀强磁场．今将一根长为L、质量为m＝0.2 kg、电阻r＝1.0 Ω的金属棒垂直于导轨放置在顶端附近无初速度释放，金属棒与导轨接触良好，金属棒与导轨间的动摩擦因数μ＝0.25，已知金属棒下滑到速度稳定时，小灯泡恰能正常发光，重力加速度g取10 m/s2，sin 37°＝0.6，cos 37°＝0.8，则()图2A．金属棒刚开始运动时的加速度大小为3 m/s2B．金属棒刚开始运动时的加速度大小为4 m/s2C．金属棒稳定下滑时的速度大小为9.6 m/sD．金属棒稳定下滑时的速度大小为4.8 m/s【答案】BD【解析】金属棒刚开始运动时初速度为零，不受安培力作用，由牛顿第二定律得mg sin θ－μmg cos θ＝ma，代入数据得a＝4 m/s2，故选项A错误，B正确；设金属棒稳定下滑时速度为v，感应电动势为E，回路中的电流为I，由平衡条件得mg sin θ＝BIL＋μmg cos θ，由闭合E－U电路欧姆定律得I＝，由法拉第电磁感应定律得E＝BLv，联立解得v＝4.8 m/s，故选项C r错误，D正确．2．(多选)两根足够长的平行光滑导轨竖直固定放置，顶端接一电阻R，导轨所在平面与匀强磁场垂直．将一金属棒与下端固定的轻弹簧的上端拴接，金属棒和导轨接触良好，重力加速度为g，如图所示．现将金属棒从弹簧原长位置由静止释放，则()A．金属棒在最低点的加速度小于gB．回路中产生的总热量等于金属棒重力势能的减少量C．当弹簧弹力等于金属棒的重力时，金属棒下落速度最大D．金属棒在以后运动过程中的最大高度一定低于静止释放时的高度【答案】AD3．如图3所示，水平面(纸面)内间距为l的平行金属导轨间接一电阻，质量为m、长度为l 的金属杆置于导轨上．t＝0时，金属杆在水平向右、大小为F的恒定拉力作用下由静止开始运动．t0时刻，金属杆进入磁感应强度大小为B、方向垂直于纸面向里的匀强磁场区域，且在磁场中恰好能保持匀速运动．杆与导轨的电阻均忽略不计，两者始终保持垂直且接触良好，两者之间的动摩擦因数为μ.重力加速度大小为g.求：图3(1)金属杆在磁场中运动时产生的电动势的大小；(2)电阻的阻值．F B2l2t0【答案】(1)Blt0( －μg)(2)m m【解析】(1)设金属杆进入磁场前的加速度大小为a，由牛顿第二定律得F－μmg＝ma①考向二电磁感应中的动力学和能量问题1．题型简述：电磁感应过程的实质是不同形式的能量转化的过程，而能量的转化是通过安培力做功来实现的．安培力做功的过程，是电能转化为其他形式的能的过程；外力克服安培力做功的过程，则是其他形式的能转化为电能的过程．2．解题的一般步骤(1)确定研究对象(导体棒或回路)；(2)弄清电磁感应过程中，哪些力做功，哪些形式的能量相互转化；(3)根据能量守恒定律或功能关系列式求解．3．求解电能应分清两类情况(1)若回路中电流恒定，可以利用电路结构及W＝UIt或Q＝I2Rt直接进行计算．(2)若电流变化，则①利用安培力做功求解：电磁感应中产生的电能等于克服安培力所做的功；②利用能量守恒求解：若只有电能与机械能的转化，则减少的机械能等于产生的电能．【例2】如图4甲，在水平桌面上固定着两根相距L＝20 cm、相互平行的无电阻轨道P、Q，轨道一端固定一根电阻R＝0.02 Ω的导体棒a，轨道上横置一根质量m＝40 g、电阻可忽略不计的金属棒b，两棒相距也为L＝20 cm.该轨道平面处在磁感应强度大小可以调节的竖直向上的匀强磁场中．开始时，磁感应强度B0＝0.1 T．设棒与轨道间的最大静摩擦力等于滑动摩擦力，g取10 m/s2.图4(1)若保持磁感应强度B0的大小不变，从t＝0时刻开始，给b棒施加一个水平向右的拉力，使它由静止开始做匀加速直线运动．此拉力F的大小随时间t变化关系如图乙所示．求b棒做匀加速运动的加速度及b棒与轨道间的滑动摩擦力；(2)若从t＝0开始，磁感应强度B随时间t按图丙中图象所示的规律变化，求在金属棒b开始运动前，这个装置释放的热量．关键词①匀加速直线运动；②金属棒b开始运动前．【答案】(1)5 m/s20.2 N(2)0.036 J能量转化问题的分析程序：先电后力再能量阶梯练习3．(2016·浙江理综·24)小明设计的电磁健身器的简化装置如图5所示，两根平行金属导轨相距l＝0.50 m，倾角θ＝53°，导轨上端串接一个R＝0.05 Ω的电阻．在导轨间长d＝0.56m的区域内，存在方向垂直导轨平面向下的匀强磁场，磁感应强度B＝2.0 T．质量m＝4.0 k g的金属棒CD水平置于导轨上，用绝缘绳索通过定滑轮与拉杆GH相连．CD棒的初始位置与磁场区域的下边界相距s＝0.24 m．一位健身者用恒力F＝80N拉动GH杆，CD棒由静止开始运动，上升过程中CD棒始终保持与导轨垂直．当CD棒到达磁场上边界时健身者松手，触发恢复装置使CD棒回到初始位置(重力加速度g＝10 m/s2，sin 53°＝0.8，不计其他电阻、摩擦力以及拉杆和绳索的质量)．求：图5(1)CD棒进入磁场时速度v的大小；(2)CD棒进入磁场时所受的安培力F A的大小；(3)在拉升CD棒的过程中，健身者所做的功W和电阻产生的焦耳热Q.【答案】(1)2.4 m/s(2)48 N(3)64 J26.88 JF－mg sin θ 【解析】(1)由牛顿第二定律得a＝＝12 m/s2m进入磁场时的速度v＝2as＝2.4 m/s4．如图6所示，两根足够长的平行金属导轨固定在倾角θ＝30°的斜面上，导轨电阻不计，间距L＝0.4 m，导轨所在空间被分成区域Ⅰ和Ⅱ，两区域的边界与斜面的交线为MN.Ⅰ中的匀强磁场方向垂直斜面向下，Ⅱ中的匀强磁场方向垂直斜面向上，两磁场的磁感应强度大小均为B＝0.5 T．在区域Ⅰ中，将质量m1＝0.1 k g、电阻R1＝0.1 Ω的金属条ab放在导轨上，ab刚好不下滑．然后，在区域Ⅱ中将质量m2＝0.4 kg、电阻R2＝0.1 Ω的光滑导体棒cd置于导轨上，由静止开始下滑．cd在滑动过程中始终处于区域Ⅱ的磁场中，ab、cd始终与导轨垂直且两端与导轨保持良好接触，取g＝10 m/s2，问：图6(1)cd下滑的过程中，ab中的电流方向；(2)ab刚要向上滑动时，cd的速度v为多大；(3)从cd开始下滑到ab刚要向上滑动的过程中，cd滑动的距离x＝3.8 m，此过程中ab上产生的热量Q是多少．【答案】(1)由a流向b(2)5 m/s(3)1.3 J【解析】(1)由右手定则可判断出cd中的电流方向为由d到c，则ab中电流方向为由a流向b.(2)开始放置时ab刚好不下滑，ab所受摩擦力为最大静摩擦力，设其为F max，有F max＝m1g sin θ①设ab刚要上滑时，cd棒的感应电动势为E，由法拉第电磁感应定律有E＝BLv②设电路中的感应电流为I，由闭合电路欧姆定律有EI＝③R1＋R2设ab所受安培力为F安，有F安＝BIL④此时ab受到的最大静摩擦力方向沿斜面向下，由平衡条件有F安＝m1g sin θ＋F max⑤综合①②③④⑤式，代入数据解得v＝5 m/s1 (3)设cd棒运动过程中在电路中产生的总热量为Q总，由能量守恒定律有m2gx sin θ＝Q总＋2m2v2R1又Q＝Q总R1＋R2解得Q＝1.3 J5．如图甲所示，平行长直导轨MN、PQ水平放置，两导轨间距L＝0.5 m，导轨左端M、P间接有一阻值R＝0.2 Ω的定值电阻，导体棒ab的质量m＝0.1 kg，与导轨间的动摩擦因数μ＝0.1，导体棒垂直于导轨放在距离左端d＝1.0 m处，导轨和导体棒始终接触良好，电阻均忽略不计．整个装置处在范围足够大的匀强磁场中，t＝0时刻，磁场方向竖直向下，此后，磁感应强度B随时间t的变化如图乙所示，不计感应电流产生的磁场的影响．取重力加速度g＝10m/s2.(1)求t＝0时棒所受到的安培力F0；(2)分析前3 s时间内导体棒的运动情况并求前3 s内棒所受的摩擦力F f随时间t变化的关系式；(3)若t＝3 s时，突然使ab棒获得向右的速度v0＝8 m/s，同时垂直棒施加一方向水平、大小可变化的外力F，使棒的加速度大小恒为a＝4 m/s2、方向向左．求从t＝3s到t＝4s的时间内通过电阻的电荷量q.【答案】(1)0.025 N(2)静止不动F f＝0.012 5(2－t)N(t＜3 s)(3)1.5 C代入数据可得F f＝0.012 5(2－t)N(t<3 s)(3)3～4 s内磁感应强度大小恒为B2＝0.1 T，ab棒做匀变速直线运动，Δt1＝4 s－3 s＝1 s 设t＝4 s时棒的速度为v，第4 s内的位移为x，则v＝v0－aΔt1＝4 m/sv0＋vx＝Δt1＝6 m2ΔΦ在这段时间内的平均感应电动势E＝Δt1E B2Lx 通过电阻的电荷量q＝IΔt1＝Δt1＝＝1.5 CR R6．如图所示，一对足够长的平行光滑金属导轨固定在水平面上，两导轨间距为L，左端接一电源，其电动势为E、内阻为r，有一质量为m、长度也为L的金属棒置于导轨上，且与导轨垂直，金属棒的电阻为R，导轨电阻可忽略不计，整个装置处于磁感应强度为B，方向竖直向下的匀强磁场中．(1)若闭合开关S的同时对金属棒施加水平向右恒力F，求棒即将运动时的加速度和运动过程中的最大速度；(2)若开关S开始是断开的，现对静止的金属棒施加水平向右的恒力F，一段时间后再闭合开F关S；要使开关S闭合瞬间棒的加速度大小为，则F需作用多长时间．mE F F R＋r E【答案】(1) LB＋＋R＋r m m B2L2 BL- 11 -mE mE2m R＋r(2) 或＋FBL FBL B2L2- 12 -。

第4节电磁感应中的动力学和能量问题突破点(一)电磁感应中的动力学问题1．两种状态及处理方法3．四步法分析电磁感应动力学问题解决电磁感应中的动力学问题的一般思路是“先电后力”，具体思路如下：典例] (2018·全国甲卷)如图，水平面(纸面)内间距为l 的平行金属导轨间接一电阻，质量为m 、长度为l 的金属杆置于导轨上。

t ＝0时，金属杆在水平向右、大小为F 的恒定拉力作用下由静止开始运动。

t 0时刻，金属杆进入磁感应强度大小为B 、方向垂直于纸面向里的匀强磁场区域，且在磁场中恰好能保持匀速运动。

杆与导轨的电阻均忽略不计，两者始终保持垂直且接触良好，两者之间的动摩擦因数为μ。

重力加速度大小为g 。

求(1)金属杆在磁场中运动时产生的电动势的大小； (2)电阻的阻值。

思路点拨]试分别画出金属杆进入磁场前、后受力分析示意图。

提示：解析] (1)设金属杆进入磁场前的加速度大小为a ，由牛顿第二定律得 ma ＝F －μmg ①设金属杆到达磁场左边界时的速度为v ，由运动学公式有 v ＝at 0②当金属杆以速度v 在磁场中运动时，由法拉第电磁感应定律，杆中的电动势为 E ＝Bl v ③ 联立①②③式可得 E ＝Blt 0⎝ ⎛⎭⎪⎫F m －μg 。

④(2)设金属杆在磁场区域中匀速运动时，金属杆中的电流为I ，根据欧姆定律 I ＝ER ⑤式中R 为电阻的阻值。

金属杆所受的安培力为 f ＝BlI ⑥因金属杆做匀速运动，由牛顿运动定律得 F －μmg －f ＝0⑦ 联立④⑤⑥⑦式得 R ＝B 2l 2t 0m 。

⑧答案] (1)Blt 0⎝ ⎛⎭⎪⎫F m －μg (2)B 2l 2t 0m方法规律]解决电磁感应动力学问题的两个关键分析(1)受力分析：准确分析运动导体的受力，特别是安培力，求出合力。

(2)运动分析：分析导体的运动性质，是加速、减速，还是匀速，从而确定相应的运动规律。

集训冲关]1.(2018·海南高考)如图，两平行金属导轨位于同一水平面上，相距l ，左端与一电阻R 相连，整个系统置于匀强磁场中，磁感应强度大小为B ，方向竖直向下。

电磁感应中的动力学和能量综合问题一、选择题(1～3题为单项选择题，4～7题为多项选择题)1．如图1所示，在一匀强磁场中有一U 形导线框abcd ，线框处于水平面内，磁场与线框平面垂直，R 为一电阻，ef 为垂直于ab 的一根导体杆，它可在ab 、cd 上无摩擦地滑动。

杆ef 及线框中导线的电阻都可不计。

开始时，给ef 一个向右的初速度，则( )图1A ．ef 将减速向右运动，但不是匀减速B ．ef 将交减速向右运动，最后停止C ．ef 将匀速向右运动D ．ef 将往返运动2．一半径为r 、质量为m 、电阻为R 的金属圆环用一根长为L 的绝缘轻细杆悬挂于O 1点，杆所在直线过圆环圆心，在O 1点的正下方有一半径为L ＋2r 的圆形匀强磁场区域，其圆心O 2与O 1点在同一竖直线上，O 1点在圆形磁场区域边界上，如图2所示。

现使绝缘轻细杆从水平位置由静止释放，下摆过程中金属圆环所在平面始终与磁场垂直，已知重力加速度为g ，不计空气阻力及其他摩擦阻力，则下列说法正确的是( )图2A ．金属圆环最终会静止在O 1点的正下方B ．金属圆环在整个过程中产生的焦耳热为mgLC ．金属圆环在整个过程中产生的焦耳热为12mg (L ＋2r )D ．金属圆环在整个过程中产生的焦耳热为12mg (L ＋r )3．CD 、EF 是两条水平放置的电阻可忽略的平行金属导轨，导轨间距为L ，在水平导轨的左侧存在磁感应强度方向垂直导轨平面向上的匀强磁场，磁感应强度大小为B ，磁场区域的长度为d ，如图3所示。

导轨的右端接有一电阻R ，左端与一弯曲的光滑轨道平滑连接。

将一阻值也为R 的导体棒从弯曲轨道上h 高处由静止释放，导体棒最终恰好停在磁场的右边界处。

已知导体棒与水平导轨接触良好，且动摩擦因数为μ，则下列说法中正确的是( )图3A ．电阻R 的最大电流为Bd 2ghR B ．流过电阻R 的电荷量为BdLRC ．整个电路中产生的焦耳热为mghD ．电阻R 中产生的焦耳热为12mg (h －μd )4．如图4所示为一圆环发电装置，用电阻R ＝4 Ω的导体棒弯成半径L ＝0.2 m 的闭合圆环，圆心为O ，COD 是一条直径，在O 、D 间接有负载电阻R 1＝1 Ω。

第43讲电磁感应中的动力学和能量问题【教学目标】1.会分析计算电磁感应中有安培力参与的导体的运动及平衡问题.2.会分析计算电磁感应中能量的转化与转移．【教学过程】★重难点一、电磁感应中的动力学问题★1．两种状态及处理方法3．动态分析的基本思路解决这类问题的关键是通过运动状态的分析，寻找过程中的临界状态，如速度、加速度最大或最小的条件。

具体思路如下：4.用“四步法”分析电磁感应中的动力学问题解决电磁感应中动力学问题的一般思路是“先电后力”，具体思路如下：【典型例题】如图所示，在匀强磁场中有一倾斜的平行金属导轨，导轨间距为L ，长为3d ，导轨平面与水平面的夹角为θ，在导轨的中部刷有一段长为d 的薄绝缘涂层。

匀强磁场的磁感应强度大小为B ，方向与导轨平面垂直。

质量为m 的导体棒从导轨的顶端由静止释放，在滑上涂层之前已经做匀速运动，并一直匀速滑到导轨底端。

导体棒始终与导轨垂直，且仅与涂层间有摩擦，接在两导轨间的电阻为R ，其他部分的电阻均不计，重力加速度为g 。

求：(1)导体棒与涂层间的动摩擦因数μ；(2)导体棒匀速运动的速度大小v ；(3)整个运动过程中，电阻产生的焦耳热Q 。

【审题指导】抓关键点：①导轨的中部刷有薄绝缘涂层→电路不闭合，无电流。

②导体棒滑上涂层之前已经做匀速运动，并一直滑到导轨底端。

③导体棒仅与涂层间有摩擦，其他位置无摩擦。

找突破口：①导体棒在涂层上匀速运动，受力平衡，注意电路中无电流。

②导体棒到达涂层前做匀速运动，受力平衡。

③整个过程能量转化：重力势能减小，转化为动能，还有摩擦生热及电阻R 产生的焦耳热。

【答案】 (1)tan θ (2)B2L2mgRsin θ (3)2mgd sin θ－2B4L4m3g2R2sin2 θ【解析】 (1)在绝缘涂层上受力平衡mg sin θ＝μmg cos θ解得μ＝tan θ(2)在光滑导轨上感应电动势E ＝BLv感应电流I ＝R E安培力F 安＝BIL受力平衡F 安＝mg sin θ解得v ＝B2L2mgRsin θ(3)摩擦生热Q 摩＝μmgd cos θ由能量守恒定律得3mgd sin θ＝Q ＋Q 摩＋21mv 2解得Q ＝2mgd sin θ－2B4L4m3g2R2sin2 θ。
