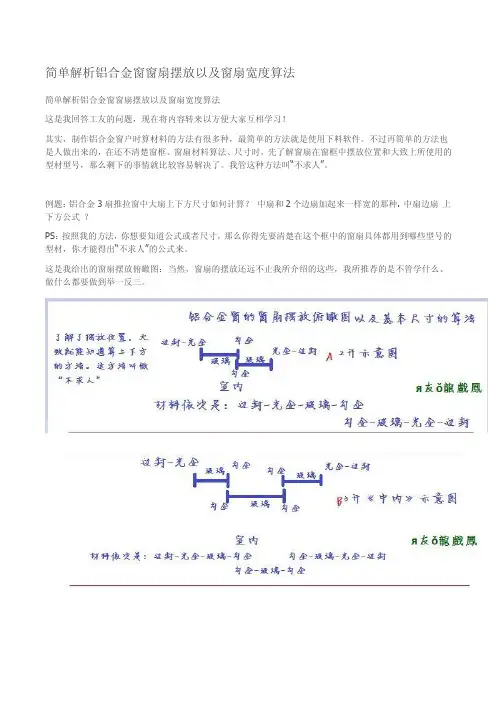

简单解析铝合金窗窗扇摆放以及窗扇宽度算法

铝合金推拉窗的设计与下料尺寸计算一、铝合金推拉窗的设计流程1.确定窗户的尺寸：首先根据实际需要确定窗户的高度和宽度，这取决于窗户的安装位置和使用要求。

2.选择型材规格：根据窗户的尺寸，选择合适的铝合金型材规格，一般有常规型材和定制型材两种选择。

3.确定型材截面形状：根据窗户的要求，确定型材的截面形状，常用的有方管形、圆管形和方通型等。

4.设计玻璃尺寸：根据型材的截面形状和尺寸，设计玻璃的尺寸，一般玻璃尺寸比型材的开洞尺寸小一定尺寸，以便安装。

5.设计五金件：根据窗户的设计，选择合适的五金件，如滑块、执手、密封条等。

二、铝合金推拉窗的下料尺寸计算方法1.型材截面尺寸计算：首先计算型材的截面尺寸，根据窗户的宽度和高度，计算出型材的截面宽度和高度，一般型材的截面宽度是窗户宽度加上滑道宽度，截面高度是窗户高度加上打开高度和底座高度。

2.开洞尺寸计算：根据型材的截面尺寸，计算出窗户的开洞尺寸，一般开洞尺寸是型材的截面尺寸减去滑道、底座和其他设备的宽度。

3.玻璃尺寸计算：根据玻璃的设计尺寸，计算出玻璃的开洞尺寸，一般开洞尺寸是玻璃的尺寸加上边框宽度。

三、铝合金推拉窗设计和下料尺寸计算的注意事项1.合理考虑窗户的功能和实用性，尽量满足用户的需求。

2.窗框和滑轨的设计要结构合理、牢固可靠。

3.合理设计五金件的选择和安装位置，确保使用方便。

4.进行下料尺寸计算时要严格按照设计要求进行，确保尺寸的准确性。

5.设计和计算过程中要考虑到铝合金的特性和加工工艺，避免因材质和制造工艺造成的问题。

总结：铝合金推拉窗的设计与下料尺寸计算是窗户制造中非常重要的环节。

通过合理的设计和精确的尺寸计算可以保证窗户制造的质量和使用效果。

同时，设计和计算过程中要注重窗户的性能和安全性，确保窗户能满足用户的实际需求。

最后，制造过程中要严格按照设计要求进行操作，确保窗户的质量和使用寿命。

一、铝合金推拉窗的设计要求设计铝合金推拉窗时，应考虑推拉窗的安装和使用安全。

当窗的高度方向搭接量太大时，则给安装带来困难；若搭接量太小时，又存在使用安全问题，窗扇容易从窗框中脱出。

因此，应正确选择搭接量。

高度方向搭接量的确定：应根据上滑型材的槽深和下滑型材的道轨高度，以及窗扇滑轮的高度来选择搭接量。

窗扇与上滑的搭接量一般为上滑槽深的1/2减去2~3mm，可选用10 mm。

窗扇与下滑的搭接量是滑轮的槽深到窗扇下边的距离，一般为6~10 mm，可选用8 mm。

另外,也可以用推拉框高度方向的内口尺寸,加上上滑槽深,再减去4~6 mm,作为推拉扇的高度尺寸。

宽度方向的搭接量应根据边封型材、勾企型材以及光企型材确定。

设计时，应使两个窗扇的勾企完全重合。

铝合金推拉窗分为两扇推拉窗、三扇三等分推拉窗、三扇四等分推拉窗、四扇推拉窗等。

设计时，应使窗扇的宽度尺寸和高度尺寸在国家标准允许的范围内。

设计带有固定窗的推拉窗时，如果是上下分格，固定窗与推拉窗之间可以采用中上滑型材或中下滑型材；如果是左右分格，固定窗与推拉窗之间可以采用固定边封型材。

如果是高层建筑，还要考虑推拉窗的厚度系列是否满足抗风压强度要求。

设计纱扇时，高度方向的搭接量按纱轨槽深的二分之一选取。

宽度方向的搭接量可按纱扇宽度不超过窗扇宽度选取，宽度尺寸不应超过窗扇宽度。

二、铝合金推拉窗的下料尺寸计算铝合金推拉窗的下料尺寸主要是窗框和窗扇的下料尺寸计算。

窗框的下料尺寸包括：边封、上滑、下滑、中上滑、中下滑、固上横、中立柱（中梃）等。

边封的下料尺寸等于窗高；上滑、下滑、中上滑、中下滑、固上横的下料尺寸等于窗宽减去两个边封的宽度再加上两个边封的槽深；窗扇的下料尺寸包括：上方、下方、勾企、光企等。

勾企、光企的下料尺寸等于窗框的内口尺寸，再加上两个搭接量（上下搭接量）；上方、下方的下料尺寸等于窗扇的宽度减去勾企、光企的宽度，再加上勾企、光企的槽深；计算窗扇的宽度尺寸时，有四种情况：一是两扇推拉窗的计算；二是三扇三等分推拉窗的计算、三是三扇四等分推拉窗的计算、四是四扇推拉窗的计算。

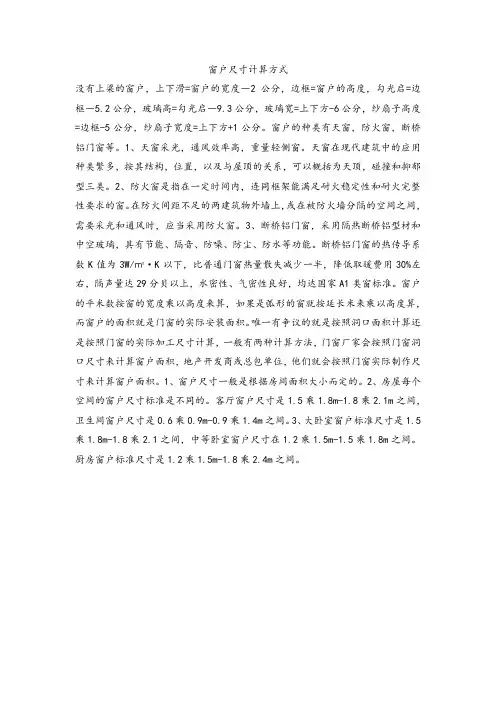

窗户尺寸计算方式没有上梁的窗户，上下滑=窗户的宽度―2公分，边框=窗户的高度，勾光启=边框―5.2公分，玻璃高=勾光启―9.3公分，玻璃宽=上下方-6公分，纱扇子高度=边框-5公分，纱扇子宽度=上下方+1公分。

窗户的种类有天窗，防火窗，断桥铝门窗等。

1、天窗采光，通风效率高，重量轻侧窗。

天窗在现代建筑中的应用种类繁多，按其结构，位置，以及与屋顶的关系，可以概括为天顶，碰撞和抑郁型三类。

2、防火窗是指在一定时间内，连同框架能满足耐火稳定性和耐火完整性要求的窗。

在防火间距不足的两建筑物外墙上，或在被防火墙分隔的空间之间，需要采光和通风时，应当采用防火窗。

3、断桥铝门窗，采用隔热断桥铝型材和中空玻璃，具有节能、隔音、防噪、防尘、防水等功能。

断桥铝门窗的热传导系数K值为3W/㎡·K以下，比普通门窗热量散失减少一半，降低取暖费用30%左右，隔声量达29分贝以上，水密性、气密性良好，均达国家A1类窗标准。

窗户的平米数按窗的宽度乘以高度来算，如果是弧形的窗就按延长米来乘以高度算，而窗户的面积就是门窗的实际安装面积。

唯一有争议的就是按照洞口面积计算还是按照门窗的实际加工尺寸计算，一般有两种计算方法，门窗厂家会按照门窗洞口尺寸来计算窗户面积，地产开发商或总包单位，他们就会按照门窗实际制作尺寸来计算窗户面积。

1、窗户尺寸一般是根据房间面积大小而定的。

2、房屋每个空间的窗户尺寸标准是不同的。

客厅窗户尺寸是1.5乘1.8m-1.8乘2.1m之间，卫生间窗户尺寸是0.6乘0.9m-0.9乘1.4m之间。

3、大卧室窗户标准尺寸是1.5乘1.8m-1.8乘2.1之间，中等卧室窗户尺寸在1.2乘1.5m-1.5乘1.8m之间。

厨房窗户标准尺寸是1.2乘1.5m-1.8乘2.4m之间。

没有上梁的窗户 1:边框=窗户的高度 2:上下滑=窗户的宽度―2公分 3:勾光启=边框―5.2公分 4;上下方=上下滑÷2+0.5公分(三个扇子的见例外尺寸 5:玻璃高=勾光启―9.3公分 6:玻璃宽=上下方-6公分(三个扇子的中间大扇子-7公分 7:纱扇子高度=边框-5公分 8:纱扇子宽度=上下方+1公分二:带上梁的窗户 1:边框=窗户的高度2:上.中.下=窗户的宽度―2公分 3:勾光启=划线的数-1.2公分 4:上下方=上中下÷2+0.5 5:插板.中立=边框-划线数-7公分 6:扣线横长=径里-0.6公分 7:扣线竖长=中立.插板-1公分(扣线切角 8:玻璃高=划线数-10.5公分(也=勾光启-9.3公分 9:玻璃宽同上 10:纱扇子高=划线数-0.5公分 11:纱扇子宽同上三:三个扇子的例外尺寸(非标料要靠自己去量和计算 1:三扇子的小扇上下方=(下滑+9÷4-1.8公分 2:三扇子的大扇子上下方=(下滑+9÷2 3:小扇子的玻璃高同上 4:大扇子的玻璃高同上,宽=上下方-7公分 80型铝合金的下料尺寸一:没有上梁的窗户= 1:边框高=窗高 2:上下滑=窗户宽-3公分(鲁和的-3.5公分 3:勾光启=边框-5.3公分 4:上下方=上下滑÷2-4.7公分(三扇子的大扇子宽=上下滑÷2-2公分,小扇子宽=上下滑÷4-4.7公分 5:玻璃高=勾光启-7.6公分 6:玻璃宽=上下方-0.5公分7;纱扇子高=边框-7.5公分 8:纱扇子宽=上下滑÷2 二:带上梁的窗户 1:边框=窗高 2:上中下=窗宽-3公分(鲁和的-3.5 3:勾光启=边框-上梁满外数-1.8公分 4:上下方=上中下÷2-4.7公分(三扇子同上 5:插板,中立=上梁满外-7.2公分 7:扣线横长=上中下-3.8公分 8:扣线竖长=中立插板数-0.2公分 9:纱扇子高里挂=边框-上梁满外-4公分纱扇子高外挂=边框-上梁满外-1.3公分。

铝合金门窗做法计算公式现在的窗户基本上都是80的和70的，你说的76就是70型的，76指的是窗口截面的纵向宽度，计算公式也不是千篇一律的，70型的要看是不是国标的，80型的还要看哪个厂家出的，至于门的制作更简单了，只要用心很好做的，一下是我多年的制作经验得出的公式，供你参考吧：70型的到哪里基本都一样的，只有80的我用的可是山东临沂出的金象80和山东寿光出的鲁和8070型铝合金的下料尺寸一：没有上梁的窗户1：边框＝窗户的高度2：上下滑＝窗户的宽度―2公分3：勾光启＝边框―5.2公分4；上下方＝上下滑÷2＋0.5公分（三个扇子的见例外尺寸）5：玻璃高＝勾光启―9.3公分6：玻璃宽＝上下方-6公分（三个扇子的中间大扇子-7公分）7：纱扇子高度＝边框-5公分8：纱扇子宽度＝上下方＋1公分二：带上梁的窗户1：边框＝窗户的高度2：上.中.下＝窗户的宽度―2公分3：勾光启＝划线的数－1.2公分4：上下方＝上中下÷2＋0.55：插板.中立＝边框－划线数－7公分6：扣线横长＝径里－0.6公分7：扣线竖长＝中立.插板－1公分（扣线切角）8：玻璃高＝划线数－10.5公分（也＝勾光启－9.3公分）9：玻璃宽同上10：纱扇子高＝划线数－0.5公分11：纱扇子宽同上三：三个扇子的例外尺寸（非标料要靠自己去量和计算）1：三扇子的小扇上下方＝（下滑＋9）÷4－1.8公分2：三扇子的大扇子上下方＝（下滑＋9）÷23：小扇子的玻璃高同上4：大扇子的玻璃高同上，宽＝上下方－7公分80型铝合金的下料尺寸一：没有上梁的窗户＝1：边框高＝窗高2：上下滑＝窗户宽－3公分(鲁和的-3.5公分)3：勾光启＝边框－5.3公分4：上下方＝上下滑÷2－4.7公分（三扇子的大扇子宽＝上下滑÷2－2公分，小扇子宽＝上下滑÷4－4.7公分）5：玻璃高＝勾光启－7.6公分6：玻璃宽＝上下方－0.5公分7;纱扇子高＝边框－7.5公分8：纱扇子宽＝上下滑÷2二：带上梁的窗户1：边框＝窗高2：上中下＝窗宽－3公分（鲁和的-3.5）3：勾光启＝边框－上梁满外数－1.8公分4：上下方＝上中下÷2－4.7公分（三扇子同上）5：插板，中立＝上梁满外－7.2公分7：扣线横长＝上中下-3.8公分8：扣线竖长＝中立插板数-0.2公分9：纱扇子高里挂＝边框－上梁满外－4公分纱扇子高外挂＝边框－上梁满外－1.3公分10：纱扇子宽同上至于门的制作公式都是自己量料计算出来的，比如单扇门的上下方=门口净里数-1.2，时间长了不用计算从心里就可以记住的。

铝合金门窗开窗面积折算标准
铝合金门窗的开窗面积有两种计算方式：
1. 按窗框外围尺寸计算：
平开铝合金门窗的窗框外围尺寸 = 洞口宽度× （中外）× + × + × 。

推拉铝合金门窗的窗框外围尺寸 = 洞口宽度÷ 2 × + × 。

2. 按展开面积计算：
平开、推拉式铝合金门窗：其展开面积等于整扇窗户的面积减去两片或三片的玻璃和密封条、五金件的总面积。

折叠式铝合金门窗：其展开面积等于两片或多片玻璃加密封条、五金件的总和。

其中玻璃部分应包括在结构工程量内，不得另计费用；五金件不参与计价结算，但需提供规格和数量。

以上信息仅供参考，具体计算方式可能会因地区和门窗类型而有所不同，建议咨询门窗商家或专业测量人员获取更准确的信息。

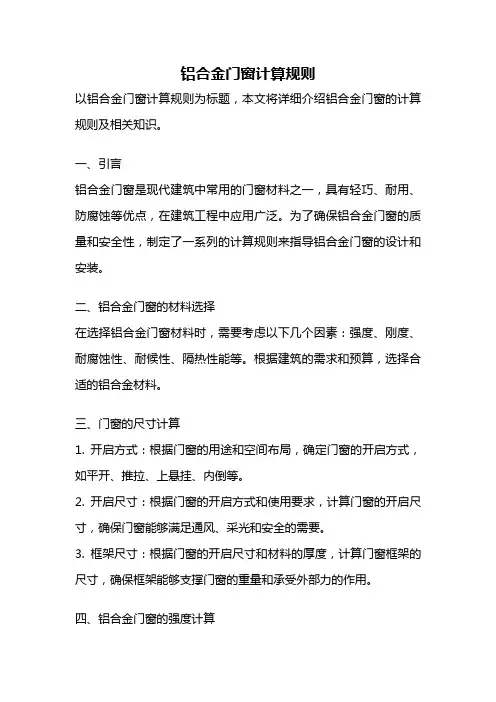

铝合金门窗计算规则以铝合金门窗计算规则为标题，本文将详细介绍铝合金门窗的计算规则及相关知识。

一、引言铝合金门窗是现代建筑中常用的门窗材料之一，具有轻巧、耐用、防腐蚀等优点，在建筑工程中应用广泛。

为了确保铝合金门窗的质量和安全性，制定了一系列的计算规则来指导铝合金门窗的设计和安装。

二、铝合金门窗的材料选择在选择铝合金门窗材料时，需要考虑以下几个因素：强度、刚度、耐腐蚀性、耐候性、隔热性能等。

根据建筑的需求和预算，选择合适的铝合金材料。

三、门窗的尺寸计算1. 开启方式：根据门窗的用途和空间布局，确定门窗的开启方式，如平开、推拉、上悬挂、内倒等。

2. 开启尺寸：根据门窗的开启方式和使用要求，计算门窗的开启尺寸，确保门窗能够满足通风、采光和安全的需要。

3. 框架尺寸：根据门窗的开启尺寸和材料的厚度，计算门窗框架的尺寸，确保框架能够支撑门窗的重量和承受外部力的作用。

四、铝合金门窗的强度计算1. 按照国家标准和行业规范，计算门窗框架的强度，以确保其能够承受正常使用和外部力的作用。

2. 考虑门窗的开启方式和尺寸，计算门窗的强度，以确保门窗在开启和关闭过程中不会出现变形或损坏。

五、铝合金门窗的隔热性能计算1. 根据建筑的能耗要求和使用环境，计算门窗的隔热性能，以确保门窗能够有效地阻挡热量的传递，提高建筑的能源利用效率。

2. 考虑门窗的材料、玻璃的类型和厚度，计算门窗的传热系数和热阻值，以评估门窗的隔热性能。

六、铝合金门窗的安装计算1. 根据门窗的尺寸和重量，计算门窗的安装方式和固定件的数量，以确保门窗能够稳固地安装在建筑结构上。

2. 考虑门窗的开启方式和使用要求，计算门窗的开启力矩和闭合力矩，以确保门窗能够平稳地开启和关闭。

七、铝合金门窗的防水性能计算1. 根据门窗的设计和使用要求，计算门窗的防水性能，以确保门窗能够有效地防止水的渗透和漏水现象。

2. 考虑门窗的密封材料和结构设计，计算门窗的防水等级和抗渗压力，以评估门窗的防水性能。

13种铝合金门窗下料尺寸计算公式（建议收藏）1.宽度计算公式：建议门窗宽度=开洞宽度-门窗框架宽度例如：建议门宽=开洞宽度-2×框架宽度2.高度计算公式：建议门窗高度=开洞高度-门窗框架高度例如：建议门高=开洞高度-2×框架高度3.转角连接点尺寸计算公式：转角门窗框架长度=开洞长度-门窗框架长度×2例如：转角门框长度=开洞长度-2×框架长度4.开向尺寸计算公式：开向距离=开洞宽度-门框宽度-起锤距离-上铰链距离例如：门的开向距离 = 开洞宽度 - 门框宽度 - 50mm - 50mm 5.开启尺寸计算公式：开启高度=开洞高度-地拖高度-门框高度例如：门的开启高度 = 开洞高度 - 50mm - 120mm6.横杆长度计算公式：横杆长度=开洞宽度-门框宽度-两端连接配件长度×2例如：横杆长度 = 开洞宽度 - 门框宽度 - 50mm × 27.竖杆长度计算公式：竖杆长度=开洞高度-门框高度-两端连接配件长度×2例如：竖杆长度 = 开洞高度 - 门框高度 - 50mm × 2 8.嵌板长度计算公式：嵌板长度=开洞宽度-门框宽度-两侧嵌板留置宽度×2例如：嵌板长度 = 开洞宽度 - 门框宽度 - 50mm × 2 9.嵌板高度计算公式：嵌板高度=开洞高度-门框高度-两边嵌板留置长度×2例如：嵌板高度 = 开洞高度 - 门框高度 - 50mm × 210.塞板长度计算公式：塞板长度=开洞宽度-门框宽度-两端塞板留置宽度×2例如：塞板长度 = 开洞宽度 - 门框宽度 - 50mm × 211.塞板高度计算公式：塞板高度=开洞高度-门框高度-两边塞板留置长度×2例如：塞板高度 = 开洞高度 - 门框高度 - 50mm × 212.垫板长度计算公式：垫板长度=开洞宽度-门框宽度-两端垫板留置宽度×2例如：垫板长度 = 开洞宽度 - 门框宽度 - 50mm × 213.垫板高度计算公式：垫板高度=开洞高度-门框高度-两边垫板留置长度×2例如：垫板高度 = 开洞高度 - 门框高度 - 50mm × 2以上是13种常见铝合金门窗下料尺寸计算公式，应根据具体项目中的实际需要进行具体计算。

铝合金门窗制作公式修
订版
IBMT standardization office【IBMT5AB-IBMT08-IBMT2C-ZZT18】
凤铝：70c边锋=窗户高上下滑=窗户宽—30MM
勾光企=上下滑包外-43（外）
=上下滑包外—53（内）
上下方=（上滑—90MM）/2(两开) (上滑—180MM）/4 （四开）
纱窗高=外勾企—25MM
纱窗宽=上方+60MM
888 边锋=窗户高
上下滑=窗户宽—30MM
勾光企=上下滑包外-55（外）
=上下滑包外—65（内）
上下方=（上滑—110MM）/2(两开) (上滑—220MM）/4 （四开）
纱窗高=外勾企—33MM
纱窗宽=上方+80MM
898 边锋=窗户高
上下滑=窗户宽—30MM
勾光企=上下滑包外-55（外）
=上下滑包外—65（内）
上下方=（上滑—95MM）/2(两开) (上滑—190MM）/4 （四开）
纱窗高=内勾企
纱窗宽=上方+60MM
其他类铝合金门窗料公式：
窗户玻璃高＝勾光企尺寸－7cm
窗扇玻璃宽＝上下方尺寸－0.8cm
亮窗玻璃宽＝（上下滑尺寸－7cm）/2
亮窗玻璃高＝中柱＋1.2cm
三扇上下方长（用四支勾企？）＝（上下滑长－10.5cm）/3 三扇上下方长（用四支全企？）＝（上下滑长－12.6cm）/3 四扇不带中封＝（上下滑长/2－8cm）/2
内纱高度＝勾光企长－2cm
外纱高度＝勾光企长＋0.5cm
中封尺寸 3.2cm
转自：温之馨门窗厂。

13种铝合金门窗下料尺寸计算公式值得收藏铝合金门窗下料尺寸的计算公式根据具体的门窗类型和设计要求可能有所不同。

下面列举了一些常见的铝合金门窗下料尺寸计算公式，供参考。

1.垂直铝合金门窗下料尺寸计算公式：-门窗高度=开洞高度+门窗上下留缝-门窗磨边宽度×2-门窗宽度=开洞宽度+门窗左右留缝-门窗磨边宽度×22.平开铝合金门下料尺寸计算公式：-上方纵梃长度=门高-下方纵梃长度-搁板宽度-达键宽度×2-下方纵梃长度=门下高-上方纵梃长度-搁板宽度-达键宽度×23.平开铝合金窗下料尺寸计算公式：-上方纵梃长度=窗高-下方纵梃长度-达键宽度×2-下方纵梃长度=窗下高-上方纵梃长度-达键宽度×24.推拉铝合金门下料尺寸计算公式：-上轨长度=门宽-下轨长度-搁板宽度-达键宽度×2-下轨长度=门下宽-上轨长度-搁板宽度-达键宽度×25.推拉铝合金窗下料尺寸计算公式：-上轨长度=窗宽-下轨长度-达键宽度×2-下轨长度=窗下宽-上轨长度-达键宽度×26.折叠铝合金门下料尺寸计算公式：-上述公式与平开门、推拉门类似，根据门的折叠数量和折叠方式进行计算。

7.固定铝合金窗下料尺寸计算公式：-窗高度=窗洞高度+窗上下留缝-窗磨边宽度×2-窗宽度=窗洞宽度+窗左右留缝-窗磨边宽度×28.下槛尺寸计算公式：-下槛长度=门窗宽度-门窗上下留缝-窗下槛多余宽度×29.窗堵尺寸计算公式：-窗堵长度=门窗高度-门窗左右留缝-窗堵多余高度×210.门窗框尺寸计算公式：-转角扣板长度=窗宽度+门窗左右留缝-转角扣板减高-转角扣板宽度=窗高度+门窗上下留缝-转角扣板减宽11.窗套尺寸计算公式：-窗套高度=窗洞高度+窗上下留缝-窗套减高度-窗套宽度=窗洞宽度+窗左右留缝-窗套减宽度12.门窗玻璃尺寸计算公式：-玻璃高度=门窗高度-玻璃上下留缝-玻璃磨边宽度×2-玻璃宽度=门窗宽度-玻璃左右留缝-玻璃磨边宽度×2以上是一些常见的铝合金门窗下料尺寸计算公式，具体的计算方法和公式应根据实际情况选择和应用。
