冲压模具维护、保养及冲压件品质控制教育手册冲压模具维护、保养及冲压件品质控制教育手册第一章冲压模具维护和保养1.1 冲压模具的基本结构冲压模具主要由上模、下模、模座、导柱、导套等组成。
上模和下模通过模座固定在冲床上，导柱和导套用于引导上模和下模的运动。
1.2 冲压模具的保养周期冲压模具应定期进行保养，常见的保养周期为每隔50000次冲压加工，包括清洁模具、检查模具状况、润滑模具等。
1.3 模具清洁模具应定期清洁，以保持模具的精度和寿命。
清洁时应使用合适的清洁剂，避免对模具造成腐蚀。
1.4 模具状况检查保养周期到来时，应对模具进行状况检查，主要包括外观检查、尺寸检查和功能检查，以确保模具的正常运行。
1.5 模具润滑模具在工作过程中需要进行润滑，以减少摩擦和磨损。
润滑剂要选择适当的种类，经常补充润滑剂，避免模具因缺乏润滑而损坏。
1.6 模具存放及保护模具在不使用时应妥善存放，防止模具受潮、受热或受损。
模具存放应选择干燥通风的场所，避免与其他物品发生碰撞。
第二章冲压件品质控制2.1 冲压件品质控制的重要性冲压件品质控制是确保冲压件符合设计要求的关键环节，直接影响产品的性能和可靠性。
2.2 冲压件尺寸测量准确性的要求冲压件尺寸测量的准确性是冲压件品质控制的基础，需要采用合适的测量工具和方法，并进行定期校准和检查。
2.3 冲压件表面质量控制冲压件表面质量对产品的外观和耐腐蚀性等影响很大，需要进行严格的表面处理和检查。
2.4 冲压件材质控制冲压件材质的选择和控制对产品的性能和寿命等有重要影响，需要根据设计要求进行合理的材质选择和检查。
2.5 冲压件装配质量控制冲压件在装配时需要保证装配质量，避免出现尺寸不符合、擦伤或松动等问题，需要进行检查和记录。
2.6 冲压件检测方法冲压件的检测方法多种多样，包括外观检查、尺寸检测、硬度检测等，需要根据产品的特点和要求选择适当的检测方法。
附件：附件1：冲压模具保养记录表附件2：冲压件尺寸测量记录表附件3：冲压件表面质量检查记录表附件4：冲压件装配质量检查记录表法律名词及注释：1：冲压件：指通过冲压工艺加工而成的金属零件。
好好学习社区冲压模具维护保养指导书使用部门模具车间适用模具各类冲压模具更改/修订状态编制审核批准NO维护保养项目维护保养基准维护保养方法周期异常处理保养人1上、下模本体（图1）清洁、无杂物，无开裂目视、清理、补焊/加固压前压后开裂处进行补焊/加固修复模具组上下面表面清洁无油泥等杂物目视、擦拭对油污等杂物进行清理冲压车间2模具型面（图2）1.模具型面光洁，拉延筋、R角光滑、无损伤、无砂眼、无裂纹；2.模具排料孔无堵塞、排料畅通；3.到底标记清晰、无磨损；4.凹凸模间隙合理；5.模具图中特定要求的工作型面硬度达到58∽62HRC *1.对型面进行目视、触摸，对拉毛型面使用砂纸、油石进行打磨、抛光；2.气枪吹拭，清理疏通排料孔；3.目视到底标记；4.模具型面无集中硬点、压伤；5.使用硬度计测量1次/3月1.砂眼进行补焊修复，裂纹进行补焊、维修，对损伤进行修复打磨、抛光；2.不通的排料孔进行疏通3.到底标记较浅的加垫片调整，磨损不清的进行更换；4.调整间隙，对硬点、压伤进行打磨推光；5.工作型面硬度低的进行表面处理模具组工作型面光滑、无拉毛、无油污等杂物目视、擦拭压前压后型面出现损伤或拉毛，立即联系浙江主管及模具组进行确认、处置冲压车间3压边圈（图3）1.拉延槽无划伤、无裂纹、砂眼；2.调整块无松动、无变形；3.二级顶杆无裂纹、无变形、接触面无凹凸不平，间隙合理；4.调整块垫片无破损、变形；5.平衡块无松动1.划伤部位用油石、砂纸进行推光保养；2.手摸检查，紧固松动的调整块，使用油漆笔点漆进行防松标记；3.目视，手摸检查顶杆连接杆接触面无明显凹凸不平，对间隙进行测量；4.目视调整块无明显破损、变形；5.用内六角扳手紧固、确认1次/3月1.砂眼、裂纹部位补焊修复；2.对变形的调整块进行更换；3.接触面凹凸不平的进行补焊研合或修整研平；4.二级顶杆间隙大的进行调整；5.更换同规格垫片；6.对松动的平衡块进行紧固模具组平衡块无松动触摸压前压后立即联系车间主管及模具组进行确认、处置冲压车间4压料芯/托料芯（图4）清洁,型面无划伤、无杂物，无裂纹目视检查擦拭、油石砂纸推光型面1次/3月裂纹进行补焊研合/加固修复模具组5侧销（图5） 1.侧销无变形、无缺失、无磨 1.目视检查，擦拭；变形或磨损严重的进行更换，对于缺失的进行补模具组损；2.侧销挡板无松动、无缺失2.触摸、紧固充，对松动的挡板进行紧固6导板、导向面（图6）1.导板导向无松动、无断裂、无磨损；2.导向面无划伤1.目视、触摸、紧固；2.对划伤部位打磨修复对磨损大于2mm的进行更换模具组1.导板导向无松动、无断裂、无磨损；2.导向面无划伤目视、触摸、刷油压前压后点检中出现异常，立即联系车间主管及模具组进行处置冲压车间7导柱、导套（图7）无磨损、无断裂、无松动 1.将导柱、导套用布擦拭干净；2.目视导柱、导套无断裂，颗粒性杂质；3.使用砂纸或抛光机对划痕进行抛光理；1次/3月对磨损的进行修复，对断裂的进行更换模具组4.在导柱、导套面均匀涂抹润滑油无磨损、无断裂、无松动目视、刷油压前压后点检出的问题立即联系车间主管及模具组进行处置冲压车间8限位柱、限位块、缓冲器（图8）1.限位柱、限位块无松动、无变形、无缺失；2.氮气缸/聚氨酯缓冲器无缺失、无变形目视、触摸、紧固1次/3月对松动的进行紧固，对变形进行修复，对缺失的补充完整模具组无松动、无变形、无缺失目视、触摸压前压后点检出的问题立即联系车间主管及模具组进行处置冲压车间9模具定位装置（图9）1.制件定位用限位块、过渡台无变形；2.模具定位稳固无损坏1.目视定位装置无变形、无损坏；2.使用油漆笔在导料定位装置上划防错标记，保养时点检防错线是否偏移，将防错线偏移的导料定位装置进行调整；3.用内六角扳手确认导料定位装置是否松动1次/3月导料定位装置如出现变形、损坏问题，及时进行维修/更换模具组模具定位稳固无损坏目视、触摸压前压后点检出的问题立即联系车间主管及模具组全进行处置冲压车间10斜楔机构（图10）1.斜楔导向面清洁无杂物无划伤、无松动、无裂纹、回弹良好、滑道无磨损；2.行程弹簧完好，无弯曲、无变形1.机构导向面进行擦拭、涂刷润滑油；2.目视手摸检查，划伤部位用油石砂纸进行推光；3.手摸检查，松动部位进行紧固，使用油漆笔对螺栓进行标记；4.目视检查弹簧有无变形、断裂1次/3月对损坏的机构进行更换，上机床调整装配；对损坏的弹簧进行更换模具组斜楔机构清洁、无松动、无裂纹擦拭、目视、触摸压前压后点检出的问题立即联系车间主管及模具组进行处置冲压车间11镶块、刃口（图11）1.刃口锋利、无裂纹、无崩口、倒刺或圆角；2.翻边镶块、整型镶块表面无划伤、无裂纹；3.刃口间隙合理；1.目视检查，触摸；2.目视手摸检查，镶块划伤部位用油石砂纸进行推光保养；3.刃口无拉毛、无黑色光亮带；3.目视手摸检查，松动的安全挡板进1次/3月1.存在裂纹崩口的刀口进行补焊修整研合；2.翻边和整形镶块裂纹进行补焊修复；3.调整间隙，对拉毛、黑色光亮带进行打磨/推光；4.变形的安全挡板修整或更换模具组4.安全挡板无松动、无变形行紧固，使用油漆笔对螺栓进行标记1.凹凸模镶块光洁无拉毛、无油污、无铁屑等杂物；2.刃口无开裂、无崩刀、无圆角目视、触摸、擦拭压前压后点检出的问题立即联系车间主管及模具组进行处置冲压车间12弹簧（图12）1.回弹完好，无弯曲、无变形、无断裂；2.弹簧固定座无松动；3.弹簧缩减量小于5mm 1.拆卸弹簧，观测弹簧是否有折断、弯曲；2.将弹簧取出后集中放置一水平面上观测是否水平,缩减量是否满足要求；1次/3月1.对弯曲、变形、断裂的进行更换；2.对缩减量超出的进行更换；3.紧固弹簧固定座模具组3.对弹簧固定座进行紧固13冲头、凹模套、冲头座（图13）1.冲头无崩口、无断裂/漏装；2.凹模套无磨损、无堵料；3.冲头座紧固螺栓无松动1.用砂纸对拉毛冲头推磨，拉毛较重的适当对冲头打磨降型处理；2.使用工具将淤积的废料清除；3.对螺栓进行紧固点漆作防松处理1次/3月1.冲头与凹模套磨损严重不能补焊打磨处理的及时更换；2.检查是否有漏装，对漏装的进行加装；3.对于损坏的冲头座进行更换模具组1.冲头无崩口、无磨损、无松动；2.凹模套紧固、无裂纹目视、触摸压前压后点检出的问题立即联系车间主管及模具组进行处置冲压车间14氮气弹簧（图14）1.压力表指示值在标记范围内，无损坏；标记无缺失；2.氮气弹簧表面清洁、无变形、无裂纹、无划伤、无漏气，缸体螺栓无松动；3.柱塞无划伤，螺栓无松动1.目视检查擦拭表面，涂油检测是否漏气，松动的进行紧固，使用油漆笔对螺栓进行防松标记；2.用擦拭纸擦拭柱塞表面；3.目视模具与氮气弹簧接触面是否水平，有无压痕1次/3月1.对缺失的标识进行更换；2.损坏的压力表维修或更换；3.压力表指示数低于标准值时，加注氮气至标准值；4.氮气弹簧缸体变形、划伤、裂纹、漏气的进行维修或更换模具组1.气压值在标准值范围标记无缺失；2.压力值在标定范围内目视压前压后将指示的气压值数据记录到模具点检表中，数据低于标准值时，立即联系车间主管及模具组进行处置冲压车间15顶件器（图15）1.翻边顶出器活动灵活、无划伤、无变形；2.顶出器弹簧无断裂、无变形；3.弹顶销无变形1.目视检查擦拭导向面、加油润滑使其活动灵活；2.划伤部位用砂纸进行抛光；3.目视检查1次/3月1.变形的顶件器进行更换；2.损坏的弹簧进行更换；3.对变形的弹顶销进行更换模具组1.翻边顶出器活动灵活、无划伤、无变形；2.弹顶销无变形目视、触摸压前压后点检出的问题立即联系车间主管及模具组进行处置冲压车间16气动托料装置（图16）1.托料活动灵活、无松动、无开焊、无变形；2.气线接头无漏气1.气顶导向面擦拭涂油，保证活动灵活，松动部位进行紧固，使用油漆笔对螺栓进行防松标记；2.接通气源试顶，检测气线接头是否漏气1次/3月1.开焊处进行补焊加固，变形的进行更换；2.漏气的气线接头进行更换模具组16气动托料装置（图16）1.托料活动灵活、无松动、无开焊、无变形；2.气线接头无漏气目视、触摸、耳听压前压后点检出的问题立即联系车间主管及模具组进行处置冲压车间17螺栓、销钉（图17）1.螺栓无磨损、无变形、无松动、螺纹无滑扣、无损坏；2.韧入量满足韧入要求（至少为直径的1.5倍）；3.销钉无变形、无缺失1.使用相应工具对螺栓进行紧固；2.目视、测量；3.使用油漆笔在螺栓上划防错标记，保养时对防松线点检是否偏移，将防松线偏移的螺栓进行紧固1次/3月1.螺栓磨损、变形、螺纹滑扣、损坏的进行更换；2.不满足韧入量的螺栓、销钉进行更换3.销钉变形/缺失的进行更换/补充模具组18拔料钩、废料盒、滑料板1.扒料钩无松动、无变形；2.废料盒齐全、无变形；3.滑料板无松动、无变形废料滑落顺畅，无堵料、无积料。

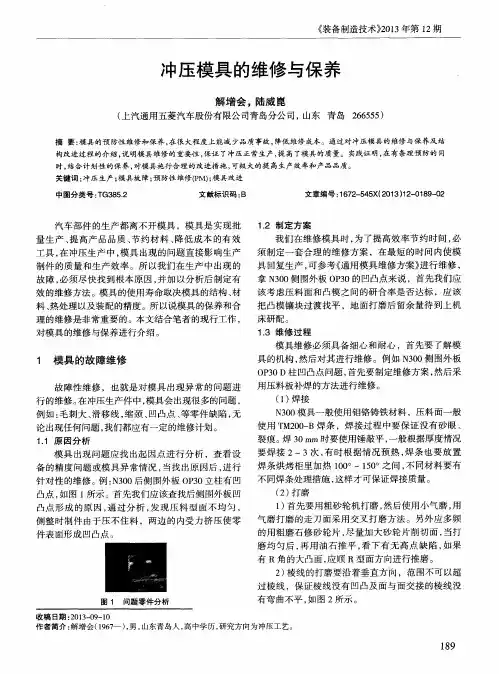

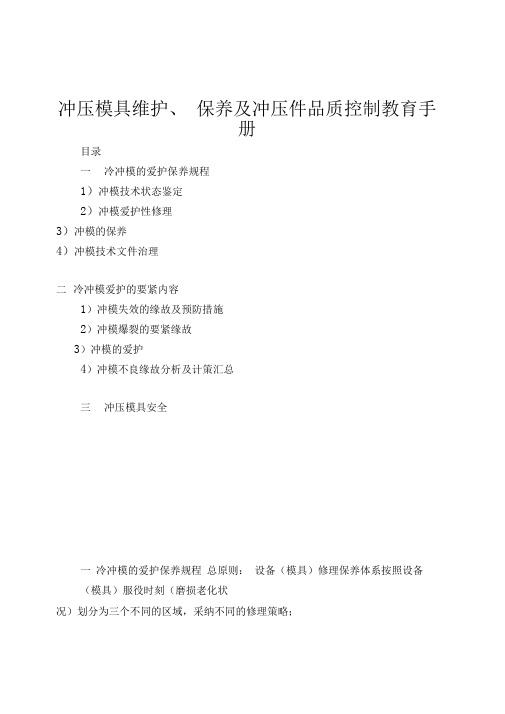

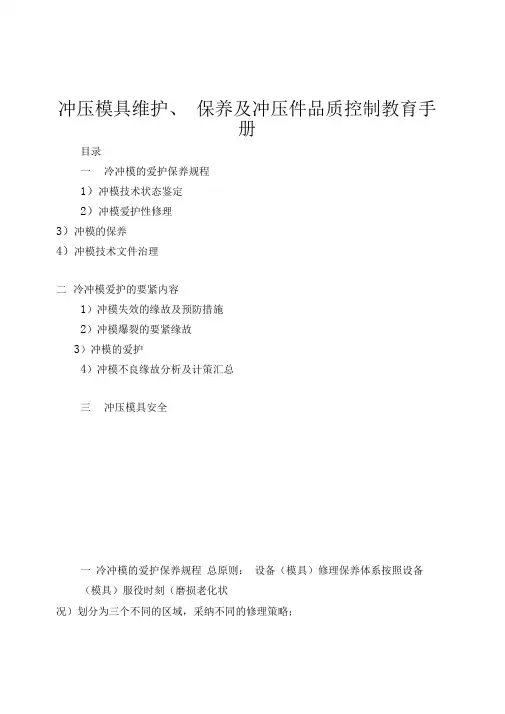

冲压模具维护、保养及冲压件品质控制教育手册目录一冷冲模的爱护保养规程1）冲模技术状态鉴定2）冲模爱护性修理3）冲模的保养4）冲模技术文件治理二冷冲模爱护的要紧内容1）冲模失效的缘故及预防措施2）冲模爆裂的要紧缘故3）冲模的爱护4）冲模不良缘故分析及计策汇总三冲压模具安全一冷冲模的爱护保养规程总原则：设备（模具）修理保养体系按照设备（模具）服役时刻（磨损老化状况）划分为三个不同的区域，采纳不同的修理策略；量和确保生产顺利进行至关重要。
因此，必须认真做好这项工作。
冲模爱护与治理的内容：冷冲模日常爱护与治理的内容，要紧包括以下几方面：1）冲模技术状态鉴定；2）冲模爱护性修理；3）冲模的保养；4）冲模技术文件治理；1）冲模技术状态的鉴定:平稳期磨耗期（一）冲模技术状态鉴定的必要性冷冲模在使用过程中，由于冲模零件的自然磨损，冲模制造工艺不合理，冲模在机床上安装或使用不当以及设备发生故障等缘故，都会使冲模的要紧零部件失去原有的使用性能及精度。
致使冲模技术状态日趋恶化，阻碍生产的正常进行和效率以及制品的质量。
因此，在冲模治理上，必须要主动地把握冲模的这些技术状态变化，并认真地予以处理以使冲模能始终在良好的技术状态下工作。
此外，通过冲模技术状态鉴定结果，连同制品的生产数量、质量的缺陷内容，冲模的磨损程度、冲模损坏的缘故等可制定出冲模修理方案及爱护方法，这对延长冲模的使用寿命，降低生产成本以及提升冲模质量及技术制造水平差不多上十分必要的（二）冲模技术鉴定的方法冲模的技术状态鉴定，一样分两种方法进行：即新模具制成和冲模修理后，冲模的技术状态是通过试模来鉴定的。
而在使用中的冲模技术鉴定，要紧是通过对制件质量状况和冲模工作状态检查来进行的。
现就冲模使用过程中及使用后技术鉴定方法做一介绍，供鉴定时参考。
1.冲模的工作性能检查冲模在使用过程中或在使用后，应对冲模的性能及工作状态．进行详细的检查，其检查的要紧方法如下：(1)冲模工作成形零件的检查在冲模工作中或工作后，结合制件的质量情形，对其凸、凹模进行检查，即凸、凹模是否有裂纹、损坏及严峻磨损，凸凹模间隙是否平均及其大小是否合适，刃口是否锐利(冲裁模)等。

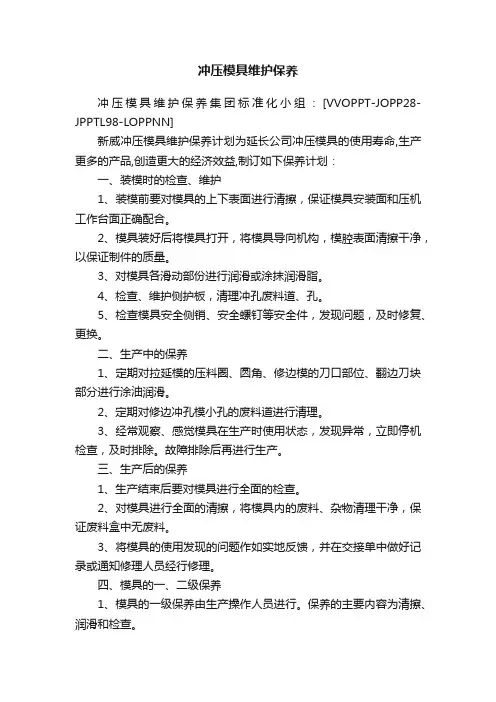

冲压模具维护保养冲压模具维护保养集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]新威冲压模具维护保养计划为延长公司冲压模具的使用寿命,生产更多的产品,创造更大的经济效益,制订如下保养计划：一、装模时的检查、维护1、装模前要对模具的上下表面进行清擦，保证模具安装面和压机工作台面正确配合。
2、模具装好后将模具打开，将模具导向机构，模腔表面清擦干净，以保证制件的质量。
3、对模具各滑动部份进行润滑或涂抹润滑脂。
4、检查、维护侧护板，清理冲孔废料道、孔。
5、检查模具安全侧销、安全螺钉等安全件，发现问题，及时修复、更换。
二、生产中的保养1、定期对拉延模的压料圈、圆角、修边模的刀口部位、翻边刀块部分进行涂油润滑。
2、定期对修边冲孔模小孔的废料道进行清理。
3、经常观察、感觉模具在生产时使用状态，发现异常，立即停机检查，及时排除。
故障排除后再进行生产。
三、生产后的保养1、生产结束后要对模具进行全面的检查。
2、对模具进行全面的清擦，将模具内的废料、杂物清理干净，保证废料盒中无废料。
3、将模具的使用发现的问题作如实地反馈，并在交接单中做好记录或通知修理人员经行修理。
四、模具的一、二级保养1、模具的一级保养由生产操作人员进行。
保养的主要内容为清擦、润滑和检查。
2、模具的二级保养工作由模修人员完成，并根据保养情况做好记录。
二级保养的主要内容:a、对模具的圆角拉毛部位进行抛光，如果出现压坑要对模具研配。
b、对检查发现有问题的导向零件进行修理、恢复。
c、对模具在使用过程中刀口崩刃和刃口塌陷处进行补焊、修复。
d、对损坏、失效的弹簧等弹性零件进行更换（注意弹簧的规格和型号）。
e、对模具在使用过程中的冲头折断、弯曲和啃坏及损坏的冲套进行更换。
f、检查紧固零件是否松动、损坏。
如有，则进行更换。
g、检查压料板、卸料板是否损坏，如有对损坏的部分进行修复。
h、检查气动系统有无渗漏；如有，则进行修复、更换。
五、久放模具的保养对于长期放置的模具要每两个月安排一次保养，方法是打开模具给予除尘、除锈并对模具所有部位给予涂油处理。
冲压模具维修五金连续模具的维护有什么要领？连续模的维护须做到细心耐心按部就班,切忌盲目从事,因故障修模时需附有料带,以便问题的查询。
