第3章工程结构静载检测1
- 格式：ppt
- 大小：3.91 MB
- 文档页数：47
下载文档原格式
合集下载
钢结构结构构件性能(静载试验)检测报告
(首页)共页第页委托单位报告编号工程名称工程部位样品名称样品编号样品数量规格型号施工单位样品状态生产厂家生产工艺代表批量生产日期委托日期委托人检测设备联系电话抽样人检测类别抽样数量检测日期抽样地点检测环境检测场所地抽样时间址检测依据抽样基数检测项目检测结论批准：审核：主检：检测单位检测专用章（盖章）签发日期：年月日(附页)共页第页样品名称报告编号检测项目样品状态检测依据检测内容项目外型尺寸（mm）主肋（mm）副肋填充体自重（kN/m2）设计实测检测项目技术要求检测结果单项结论使用性能检验挠度（mm）卸载后残余变形（%）荷载-变形曲线承载力检验卸载后变形减少（%）破坏标志破坏性检验（kN）检测说明(附页)共页第页样品名称报告编号加载简图、仪表位置（加载简图、仪表位置及编号简图）及编号简图裂缝情况及破坏特（裂缝情况及破坏特征简图）征简图检测说明见证单位：见证人：共页第页构件名称构件型号图集编号样品编号生产厂家生产工艺生产日期环境条件检测地点检测依据设备名称设备编号设备状态项目外形尺寸(mm)主肋(mm)副肋(mm)填充体自重(kN/m2)允许外加均布荷载(kN/m2)使用性能检测承载力检测标准值设计值挠度(mm)卸载后残余变形荷载—变形曲线卸载后变形减少破坏标志设计实测加载简图、仪表位置及编号裂缝情况及破坏特征记录说明校核：主检：检测日期：共页第页构件名称规格型号样品编号检测依据加荷荷载（kN）各测点位移(mm）使用性能荷载（kN）承载力（kN）承载力状态挠度最大裂缝宽度实测值(mm) 1234最大变形量卸载后变形量系数时间每级累计读数差值读数差值读数差值读数差值1234567891011121314151617181920记录说明校核：主检：检测日期：。
建筑结构试验
建筑结构试验
重力加载法：
包括重力直接加载法和杠杆加载法。
直接加载法
应注意避免因荷重 块产生拱作用而改 变荷载分布。
杠杆加载法
结构变形后荷载不 改变，但无法自行 卸载。
建筑结构试验 重力加载法： 预应力钢－混凝土组合梁长期荷载试验
建筑结构试验
液压加载法：
目前结构试验中最常用的加载方法；
可适用于静、动载试验，吨位可大、可小；
♦ 优点：结构简单，容易产生较大振幅和激振力； ♦ 缺点：频率低，振幅调节难，只能产生简谐荷载。
直线位移惯性力加载法
♦ 激振力大，但频率较小（< 1HZ），且设备笨重。
建筑结构试验 惯性力加载法： 初位移加载法 初速度加载法
建筑结构试验
01
机械力加载法：
02
常用机具包括：吊链（葫芦）、卷扬机、花篮螺 丝、螺旋千斤顶、弹簧等； 适用于施加水平荷载；
建筑结构试验
01
人身体有规律的运动，在共振情况下可产生较大 的激振力（有阻尼自由振动）。
03
又称脉动法；
05
人激振动加载法：
02
环境随机振动激振法：
04
由地面脉动产生建筑物脉动，再对其进行模态参 数识别。
06
02
01
03
04
05
支座；
建筑结构试验
荷载支承机构；
现场试验荷载装置。
结构试验台座；
荷载支承设备和试验台座：
安装和移动设备困难。
建筑结构试验
结构试验台座：（试验台座）
抗侧力试验台座
♦ 作用：通过拉压千斤顶或电液伺服加载系统对试件
施加模拟地震作用的低周反复荷载，进行拟动力和 拟静力试验。
工程结构检测鉴定与加固第1章 工程结构检测鉴定与加固概论
工程结构的动力特性检测与长期健康监测
桥梁承载能力检测评定
本章小结
第一部分
工程结构鉴定与加固的目的意义及现状
地震
地震后的北川县城
浙江奉化楼房粉碎性坍塌
撞击
911撞击
火灾
中南大学火灾
风暴潮
风暴潮对结构的影响
桥梁检测
桥梁检查、检测
桥梁动、静载试验
桥梁索力测试
桥梁健康监测
桥梁检测
桥梁桩基检测
第1章
工程结构检测鉴定与加固概论
本章学习目的
(1)了解工程结构进行检测鉴定及加固的原因； (2)了解现行工程结构检测鉴定及加固的国家规范、 规程、标准的应用； (3)了解工程结构鉴定加固行业目前的研究现状及发 展前景。
本章PPT组成
工程结构鉴定与加固的目的意义及现状 工程结构鉴定与加固的一般程序
损伤调查 荷载调查 结构形式确认 几何尺寸、材料强度检测
维持现状
Y
结构评判 N
建模计算
Y
数据处理
N
维修及加固处理方案
工程结构检测鉴定基本流程
1 损伤调查
1) 调查内容
结构形式 混凝土结构 砌体结构 钢结构 木结构 桥梁结构 损伤调查内容 混凝土裂缝的形态、分布；构件的几何尺寸；钢筋锈蚀；结构变形与 位移；节点损伤调查 砌体结构的裂缝、块体和砂浆的粉化、腐蚀 钢材涂装与锈蚀、构(杆)件变形、裂缝、连接的变形及损伤等、防火 措施的有效性和完备性(对有防火要求的构件)
1 损伤调查
C类－－与使用或环境有关的损伤
混凝土墙面横向膨胀受 约束引起的八字裂缝
混凝土构件受冻胀作 用引起的饰面层凸起
其他损伤： 构件长期受高温作用使混凝土表面产 生网状裂缝； 长期受冻融循环作用，使混凝土起鳞 等现象； 保护层碳化出现的延筋裂缝或保护层 剥落； 酸、盐类化学介质的长期作用，致使 保护层剥落，钢筋锈蚀等。
第二章 静载试验-1
为1.7—3.6之间。由上式可知，只要测出敏感栅的 电阻变化率即可确定构件的应变。
❖ 【例题】等强度梁静态应变测试
❖ 采用等强度钢梁，钢梁的μ=0.285，L=150mm,室温、
单向受力状态，应变片丝栅方向与最大主应变方向一
致，采用砝码在梁一端施加作用力P=0.1KN，测得挠
图３.５ 单、双向作用液压加载器图
1.端盖 2.进油出油口 3.油封装置 4.活塞杆 5.活塞 6.工作油缸 7.固定环
❖ 2、 液压千斤顶（ P21～ P23）
手动液压千斤顶： （P23图3-11） 无需电源，适合现场结构静载试验和实验室的
试验。 扁式液压千斤顶：砌体结构现场试验（P23图3-12）
二. 应变片的规格——几何参数
❖ 应变片的敏感栅工作面积：应变片敏感栅长宽之积S=L*b ❖ L-栅长标距 ❖ b-栅宽 ❖ 注意：尽量选用L大、 b小的应变片。
图2.26 电阻应变片构造示意图
1.引出线 2.电阻线 3.覆盖层 4.基底层
❖三、 电阻应变片的构造
❖ 电阻应变片的主要技术指标如下； ❖ ⑴电阻值R（Ω）； ⑵标距； ⑶ 灵敏系数K。
2. 灵敏系数：单向受力状态下，敏感栅纵向中心
线与应力方向平行时，应变片电阻值的相对变化与
沿其纵向的应变之比值
R
k
R
X
电阻丝端头横向变形，电阻应变片的实际灵敏 度K≤K0。实际工作中一般采用标定的方法确定应 变片的灵敏度。灵敏系数K值与敏感栅的材料和构 造有关，由生产厂家标定给出。常用应变片的K值
1.试验荷载的作用方式必须使被试验结构或构件 产生预期的内力和变形
2. 加载设备产生的荷载应能够以足够的精度进行 控制和测量
3. 加载设备和装置不应参与结构工作，不改变结 构或构件的受力状态
❖ 【例题】等强度梁静态应变测试
❖ 采用等强度钢梁，钢梁的μ=0.285，L=150mm,室温、
单向受力状态，应变片丝栅方向与最大主应变方向一
致，采用砝码在梁一端施加作用力P=0.1KN，测得挠
图３.５ 单、双向作用液压加载器图
1.端盖 2.进油出油口 3.油封装置 4.活塞杆 5.活塞 6.工作油缸 7.固定环
❖ 2、 液压千斤顶（ P21～ P23）
手动液压千斤顶： （P23图3-11） 无需电源，适合现场结构静载试验和实验室的
试验。 扁式液压千斤顶：砌体结构现场试验（P23图3-12）
二. 应变片的规格——几何参数
❖ 应变片的敏感栅工作面积：应变片敏感栅长宽之积S=L*b ❖ L-栅长标距 ❖ b-栅宽 ❖ 注意：尽量选用L大、 b小的应变片。
图2.26 电阻应变片构造示意图
1.引出线 2.电阻线 3.覆盖层 4.基底层
❖三、 电阻应变片的构造
❖ 电阻应变片的主要技术指标如下； ❖ ⑴电阻值R（Ω）； ⑵标距； ⑶ 灵敏系数K。
2. 灵敏系数：单向受力状态下，敏感栅纵向中心
线与应力方向平行时，应变片电阻值的相对变化与
沿其纵向的应变之比值
R
k
R
X
电阻丝端头横向变形，电阻应变片的实际灵敏 度K≤K0。实际工作中一般采用标定的方法确定应 变片的灵敏度。灵敏系数K值与敏感栅的材料和构 造有关，由生产厂家标定给出。常用应变片的K值
1.试验荷载的作用方式必须使被试验结构或构件 产生预期的内力和变形
2. 加载设备产生的荷载应能够以足够的精度进行 控制和测量
3. 加载设备和装置不应参与结构工作，不改变结 构或构件的受力状态

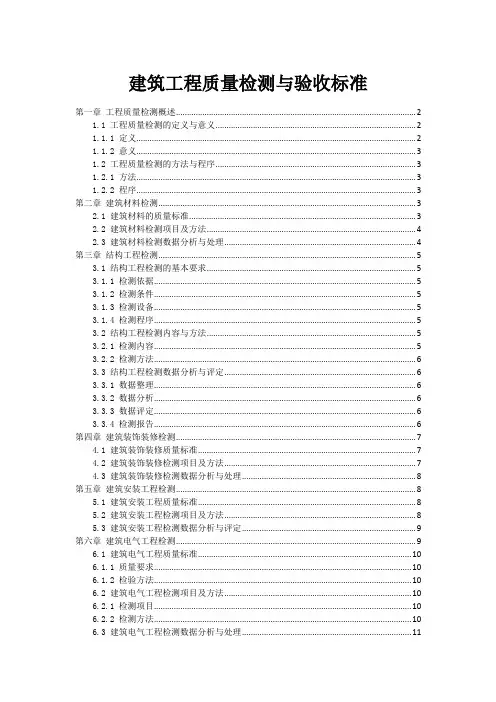

建筑工程质量检测与验收标准
建筑工程质量检测与验收标准第一章工程质量检测概述 (2)1.1 工程质量检测的定义与意义 (2)1.1.1 定义 (2)1.1.2 意义 (3)1.2 工程质量检测的方法与程序 (3)1.2.1 方法 (3)1.2.2 程序 (3)第二章建筑材料检测 (3)2.1 建筑材料的质量标准 (3)2.2 建筑材料检测项目及方法 (4)2.3 建筑材料检测数据分析与处理 (4)第三章结构工程检测 (5)3.1 结构工程检测的基本要求 (5)3.1.1 检测依据 (5)3.1.2 检测条件 (5)3.1.3 检测设备 (5)3.1.4 检测程序 (5)3.2 结构工程检测内容与方法 (5)3.2.1 检测内容 (5)3.2.2 检测方法 (6)3.3 结构工程检测数据分析与评定 (6)3.3.1 数据整理 (6)3.3.2 数据分析 (6)3.3.3 数据评定 (6)3.3.4 检测报告 (6)第四章建筑装饰装修检测 (7)4.1 建筑装饰装修质量标准 (7)4.2 建筑装饰装修检测项目及方法 (7)4.3 建筑装饰装修检测数据分析与处理 (8)第五章建筑安装工程检测 (8)5.1 建筑安装工程质量标准 (8)5.2 建筑安装工程检测项目及方法 (8)5.3 建筑安装工程检测数据分析与评定 (9)第六章建筑电气工程检测 (9)6.1 建筑电气工程质量标准 (10)6.1.1 质量要求 (10)6.1.2 检验方法 (10)6.2 建筑电气工程检测项目及方法 (10)6.2.1 检测项目 (10)6.2.2 检测方法 (10)6.3 建筑电气工程检测数据分析与处理 (11)6.3.1 数据采集 (11)6.3.2 数据分析 (11)6.3.3 数据处理 (11)第七章建筑给水排水工程检测 (11)7.1 建筑给水排水工程质量标准 (11)7.1.1 一般规定 (11)7.1.2 主要质量要求 (11)7.2 建筑给水排水工程检测项目及方法 (12)7.2.1 检测项目 (12)7.2.2 检测方法 (12)7.3 建筑给水排水工程检测数据分析与评定 (12)7.3.1 数据收集与整理 (12)7.3.2 数据分析 (12)7.3.3 评定 (12)第八章建筑智能化工程检测 (13)8.1 建筑智能化工程质量标准 (13)8.2 建筑智能化工程检测项目及方法 (13)8.3 建筑智能化工程检测数据分析与处理 (14)第九章工程质量验收 (14)9.1 工程质量验收的基本要求 (14)9.2 工程质量验收程序与组织 (14)9.3 工程质量验收标准与评定 (15)第十章工程质量检测与验收案例分析 (16)10.1 工程质量检测案例分析 (16)10.1.1 案例一：某住宅楼主体结构质量检测 (16)10.1.2 案例二：某商业广场装饰装修质量检测 (16)10.2 工程质量验收案例分析 (16)10.2.1 案例一：某办公楼工程验收 (16)10.2.2 案例二：某住宅小区绿化工程验收 (16)10.3 工程质量检测与验收的改进措施 (16)10.3.1 完善质量检测制度 (16)10.3.2 提高检测人员素质 (16)10.3.3 强化验收环节 (16)10.3.4 加强过程控制 (17)10.3.5 建立工程质量数据库 (17)10.3.6 推广先进技术 (17)10.3.7 增强责任意识 (17)第一章工程质量检测概述1.1 工程质量检测的定义与意义1.1.1 定义工程质量检测是指通过对建筑工程项目的实体、施工过程、施工材料及施工工艺等方面进行检查、试验、测量和监测，以评价其是否符合国家及行业相关标准、规范和设计要求的过程。

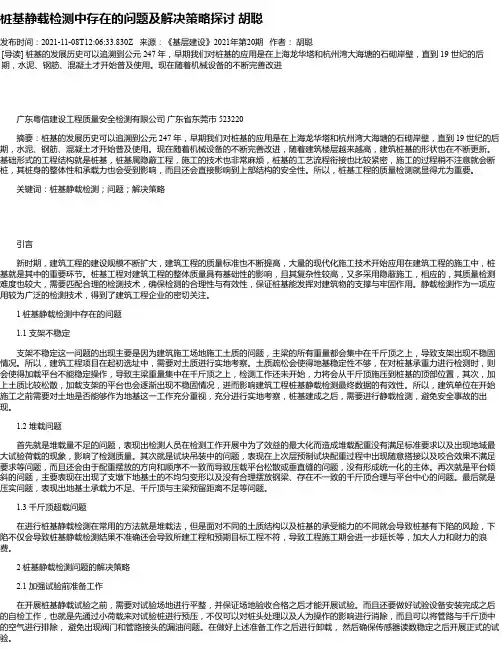

桩基静载检测中存在的问题及解决策略探讨胡聪_1
桩基静载检测中存在的问题及解决策略探讨胡聪发布时间：2021-11-08T12:06:33.830Z 来源：《基层建设》2021年第20期作者：胡聪[导读] 桩基的发展历史可以追溯到公元 247 年，早期我们对桩基的应用是在上海龙华塔和杭州湾大海塘的石砌岸壁，直到 19 世纪的后期，水泥、钢筋、混凝土才开始普及使用。
现在随着机械设备的不断完善改进广东粤信建设工程质量安全检测有限公司广东省东莞市 523220摘要：桩基的发展历史可以追溯到公元 247 年，早期我们对桩基的应用是在上海龙华塔和杭州湾大海塘的石砌岸壁，直到 19 世纪的后期，水泥、钢筋、混凝土才开始普及使用。
现在随着机械设备的不断完善改进，随着建筑楼层越来越高，建筑桩基的形状也在不断更新。
基础形式的工程结构就是桩基，桩基属隐蔽工程，施工的技术也非常麻烦，桩基的工艺流程衔接也比较紧密，施工的过程稍不注意就会断桩，其桩身的整体性和承载力也会受到影响，而且还会直接影响到上部结构的安全性。
所以，桩基工程的质量检测就显得尤为重要。
关键词：桩基静载检测；问题；解决策略引言新时期，建筑工程的建设规模不断扩大，建筑工程的质量标准也不断提高，大量的现代化施工技术开始应用在建筑工程的施工中，桩基就是其中的重要环节。
桩基工程对建筑工程的整体质量具有基础性的影响，且其复杂性较高，又多采用隐蔽施工，相应的，其质量检测难度也较大，需要匹配合理的检测技术，确保检测的合理性与有效性，保证桩基能发挥对建筑物的支撑与牢固作用。
静载检测作为一项应用较为广泛的检测技术，得到了建筑工程企业的密切关注。
1 桩基静载检测中存在的问题1.1 支架不稳定支架不稳定这一问题的出现主要是因为建筑施工场地施工土质的问题，主梁的所有重量都会集中在千斤顶之上，导致支架出现不稳固情况。
所以，建筑工程项目在起初选址中，需要对土质进行实地考察。
土质疏松会使得地基稳定性不够，在对桩基承重力进行检测时，则会使得加载平台不能稳定操作，导致主梁重量集中在千斤顶之上，检测工作还未开始，力将会从千斤顶施压到桩基的顶部位置，其次，加上土质比较松散，加载支架的平台也会逐渐出现不稳固情况，进而影响建筑工程桩基静载检测最终数据的有效性。

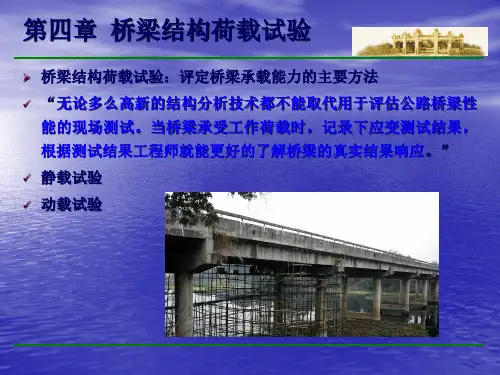

桥梁结构荷载试验
➢ 加载位置为拱顶和L/4跨处，采用结构分析软件计算确定，设计荷载 为汽车-13。考虑试验加载与设计弯矩等效，同时要符合《试验方法》 中对荷载效率在0.80~1.00之间的要求。试验共使用200kN重车4辆。
➢ 跨中和拱脚加载过程分为两级，即：0kN200kN 400kN，满载后持 荷至变形稳定，5～10分钟变形稳定后读数。
1. 测量移动车辆荷载作用下，桥梁指定断面上的动应变或指定点的动挠度 2. 测量桥梁结构的自振特性和动力响应
➢ 荷载试验程序： 试验准备，加载观测，分析总结
4.1 荷载试验原则
✓ 测试部位应突出受力关键：结构受力的控制部位 ✓ 测试内容反映承载力指标 ✓ 施测载位应以无损结构为限度 1. 原有裂缝不扩展，不增加新裂缝，不能使混凝土脱落 2. 最大挠度控制在预计的允许范围 3. 控制截面应变不能超过预计的允许值
试验目的：
1、测试该桥的受力性能，检测该桥的承载能力； 2、为大桥今后的运营和养护提供检测资料。 3、为该桥今后的使用、养护维修以及加固决策提供依据。
4.2.7 静载试验实例
试验依据：
1、公路桥涵设计规范 2、大跨径混凝土桥梁试验方法 3、公路旧桥承载力鉴定方法（试行） 4、石角大桥施工设计图
石角大桥往广州方 向第一跨拱肋测点 布置断面图
57
10 10
10
34
10 9
33
9 8
32 31 8 7
30 29
28 7 27 26 6
25 6
24
23
22 5
21 5 20 19 18 4 17 4
10 10
20
57
39
3
5 26
断面-1
5 26
断面-2
➢ 跨中和拱脚加载过程分为两级，即：0kN200kN 400kN，满载后持 荷至变形稳定，5～10分钟变形稳定后读数。
1. 测量移动车辆荷载作用下，桥梁指定断面上的动应变或指定点的动挠度 2. 测量桥梁结构的自振特性和动力响应
➢ 荷载试验程序： 试验准备，加载观测，分析总结
4.1 荷载试验原则
✓ 测试部位应突出受力关键：结构受力的控制部位 ✓ 测试内容反映承载力指标 ✓ 施测载位应以无损结构为限度 1. 原有裂缝不扩展，不增加新裂缝，不能使混凝土脱落 2. 最大挠度控制在预计的允许范围 3. 控制截面应变不能超过预计的允许值
试验目的：
1、测试该桥的受力性能，检测该桥的承载能力； 2、为大桥今后的运营和养护提供检测资料。 3、为该桥今后的使用、养护维修以及加固决策提供依据。
4.2.7 静载试验实例
试验依据：
1、公路桥涵设计规范 2、大跨径混凝土桥梁试验方法 3、公路旧桥承载力鉴定方法（试行） 4、石角大桥施工设计图
石角大桥往广州方 向第一跨拱肋测点 布置断面图
57
10 10
10
34
10 9
33
9 8
32 31 8 7
30 29
28 7 27 26 6
25 6
24
23
22 5
21 5 20 19 18 4 17 4
10 10
20
57
39
3
5 26
断面-1
5 26
断面-2

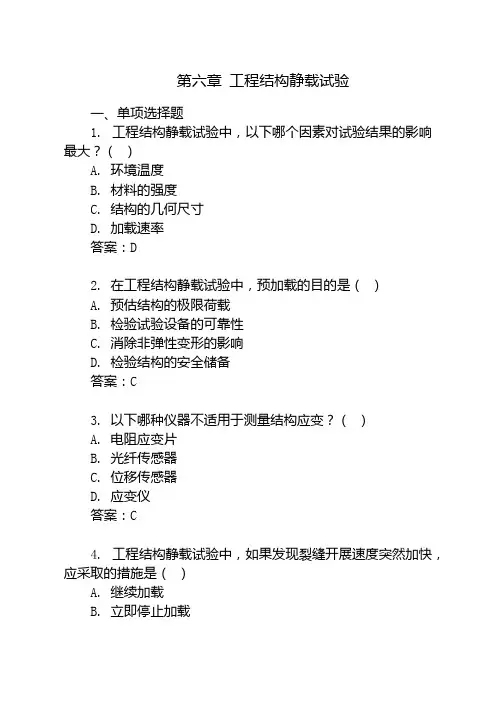

第六章 工程结构静载试验(2)

第六章工程结构静载试验一、单项选择题1. 工程结构静载试验中，以下哪个因素对试验结果的影响最大？（）A. 环境温度B. 材料的强度C. 结构的几何尺寸D. 加载速率答案：D2. 在工程结构静载试验中，预加载的目的是（）A. 预估结构的极限荷载B. 检验试验设备的可靠性C. 消除非弹性变形的影响D. 检验结构的安全储备答案：C3. 以下哪种仪器不适用于测量结构应变？（）A. 电阻应变片B. 光纤传感器C. 位移传感器D. 应变仪答案：C4. 工程结构静载试验中，如果发现裂缝开展速度突然加快，应采取的措施是（）A. 继续加载B. 立即停止加载C. 减缓加载速度D. 检查试验设备答案：B5. 在进行工程结构静载试验时，以下哪个参数不需要实时监测？（）A. 结构的位移B. 结构的裂缝宽度C. 结构的自振频率D. 加载速率答案：C二、填空题1. 工程结构静载试验的观测数据应进行______处理，以提高数据的准确性。
答案：统计分析2. 在工程结构静载试验中，加载设备的精度应______（填“大于”或“小于”）试验要求的精度。
答案：大于3. 结构静载试验中，为了确保结构安全，应设置______装置。
答案：安全防护4. 在进行结构静载试验时，若发现结构出现异常情况，应立即______。
答案：停止加载5. 工程结构静载试验中，试验报告应包括______、______、______等内容。
答案：试验目的、试验过程、试验结果及分析三、名词解释1. 预加载：在进行正式加载前，对结构进行小范围的加载，以消除系统误差和结构非弹性变形的影响。
2. 安全系数：指结构在实际使用中所承受的荷载与设计荷载之比，用于评估结构的安全性。
3. 结构变形模量：指结构在荷载作用下产生的应变与应力之比，是衡量结构刚度的一个指标。
四、简答题1. 简述工程结构静载试验中如何确定加载速度。
答案：工程结构静载试验中，加载速度的确定应考虑以下因素：（1）结构类型和特性：不同结构类型和特性的加载速度不同，需根据具体情况确定。
