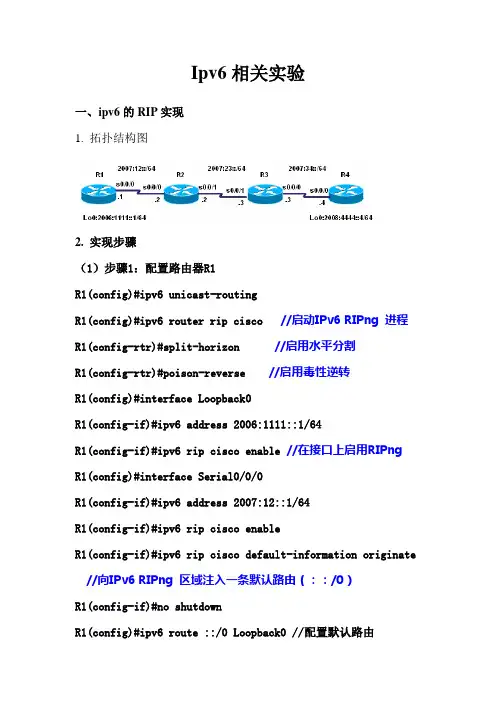

Ipv6相关实验一、ipv6的RIP实现1. 拓扑结构图2. 实现步骤(1)步骤1:配置路由器R1R1(config)#ipv6 unicast-routingR1(config)#ipv6 router rip cisco //启动IPv6 RIPng 进程R1(config-rtr)#split-horizon //启用水平分割R1(config-rtr)#poison-reverse //启用毒性逆转R1(config)#interface Loopback0R1(config-if)#ipv6 address 2006:1111::1/64R1(config-if)#ipv6 rip cisco enable //在接口上启用RIPngR1(config)#interface Serial0/0/0R1(config-if)#ipv6 address 2007:12::1/64R1(config-if)#ipv6 rip cisco enableR1(config-if)#ipv6 rip cisco default-information originate //向IPv6 RIPng 区域注入一条默认路由(::/0)R1(config-if)#no shutdownR1(config)#ipv6 route ::/0 Loopback0 //配置默认路由说明:“ipv6 rip cisco default-information only ”命令也可以向IPv6 RIPng 区域注入一条默认路由,但是该命令只从该接口发送默认的IPv6 路由,而该接口其它的IPv6 的RIPng路由都被抑制(2)步骤2:配置路由器R2R2(config)#ipv6 unicast-routingR2(config)#ipv6 router rip ciscoR2(config-rtr)#split-horizonR2(config-rtr)#poison-reverseR2(config)#interface Serial0/0/0R2(config-if)#ipv6 address 2007:12::2/64R2(config-if)#ipv6 rip cisco enableR2(config-if)#clock rate 64000R2(config-if)#no shutdownR2(config)#interface Serial0/0/1R2(config-if)#ipv6 address 2007:23::2/64R2(config-if)#ipv6 rip cisco enableR2(config-if)#clock rate 64000R2(config-if)#no shutdown(3)步骤3:配置路由器R3R3(config)#ipv6 unicast-routingR3(config)#ipv6 router rip ciscoR3(config-rtr)#split-horizonR3(config-rtr)#poison-reverseR3(config)#interface Serial0/0/0R3(config-if)#ipv6 address 2007:34::3/64R3(config-if)#ipv6 rip cisco enableR3(config-if)#clockrate 128000R3(config-if)#no shutdownR3(config)#interface Serial0/0/1R3(config-if)#ipv6 address 2007:23::3/64R3(config-if)#ipv6 rip cisco enableR3(config-if)#no shutdown(4)步骤4:配置路由器R4R4(config)#ipv6 unicast-routingR4(config)#ipv6 router rip ciscoR4(config-rtr)#split-horizonR4(config-rtr)#poison-reverseR4(config)#interface Loopback0R4(config-if)#ipv6 address 2008:4444::4/64 R4(config-if)#ipv6 rip cisco enableR4(config)#interface Serial0/0/0R4(config-if)#ipv6 address 2007:34::4/64R4(config-if)#ipv6 rip cisco enableR4(config-if)#no shutdown3.实验调试(1)show ipv6 route(2)show ipv6 rip next-hops(3)show ip protocols(4)show ipv6 rip database(5)debug ipv6 rip二、Ipv6的OSPF实现1.拓扑图2.配置步骤(1)步骤1:配置路由器R1R1(config)#ipv6 unicast-routingR1(config)#ipv6 router ospf 1 //启动OSPFv3 路由进程R1(config-rtr)#router-id 1.1.1.1 //定义路由器IDR1(config-rtr)#default-information originate metric 30 metric-type 2//向OSPFv3 网络注入一条默认路由R1(config)#interface Serial0/0/0R1(config-if)#ipv6 address 2007:12::1/64R1(config-if)#ipv6 ospf 1 area 1 //在接口上启用OSPFv3,并声明接口所在区域R1(config-if)#no shutdownR1(config)#ipv6 route ::/0 s0/0/1 //配置默认路由(2)步骤2:配置路由器R2R2(config)#ipv6 unicast-routingR2(config)#ipv6 router ospf 1R2(config-rtr)#router-id 2.2.2.2R2(config)#interface Serial0/0/0R2(config-if)#ipv6 address 2007:12::2/64R2(config-if)#ipv6 ospf 1 area 1R2(config-if)#clock rate 64000R2(config-if)#no shutdownR2(config)#interface Serial0/0/1R2(config-if)#ipv6 address 2007:23::2/64R2(config-if)# ipv6 ospf 1 area 0R2(config-if)#clock rate 64000R2(config-if)#no shutdown(3)步骤3:配置路由器R3R3(config)#ipv6 unicast-routingR3(config)#ipv6 router ospf 1R3(config-rtr)#router-id 3.3.3.3R3(config)#interface Serial0/0/0R3(config-if)#ipv6 address 2007:34::3/64R3(config-if)#ipv6 ospf 1 area 2R3(config-if)#clockrate 64000R3(config-if)#no shutdownR3(config)#interface Serial0/0/1R3(config-if)#ipv6 address 2007:23::3/64R3(config-if)#ipv6 ospf 1 area 0R3(config-if)#no shutdown(4)步骤4:配置路由器R4R4(config)#ipv6 unicast-routingR4(config)#ipv6 router ospf 1R4(config-rtr)#router-id 4.4.4.4R4(config)#interface gigabitEthernet0/0R4(config-if)#ipv6 address 2008:4444::4/64 R4(config-if)# ipv6 ospf 1 area 2R4(config-if)#no shutdownR4(config)#interface Serial0/0/0R4(config-if)#ipv6 address 2007:34::4/64R4(config-if)#ipv6 ospf 1 area 2R4(config-if)#no shutdown3.实验调试(1)show ipv6 ospf database(2)show ipv6 ospf neighbor(3)show ipv6 ospf interface三、IPv6 EIGRP1. 拓扑图2. 步骤(1)步骤1:配置路由器R1R1(config)#ipv6 unicast-routingR1(config)#ipv6 router eigrp 1 //配置IPv6 EIGRPR1(config-rtr)#router-id 1.1.1.1 //配置路由器IDR1(config-rtr)#no shutdown //启动IPv6 EIGRP 进程R1(config-rtr)#redistribute connected metric 10000 100 255 1 1500//将直连重分布到IPv6 EIGRP 中R1(config)#interface Loopback0R1(config-if)#ipv6 address 2006:1111::1/64R1(config)#interface Serial0/0/0R1(config-if)#ipv6 address 2007:12::1/64R1(config-if)#ipv6 eigrp 1 //在接口上启用IPv6 EIGRPR1(config-if)#no shutdown(2)步骤2:配置路由器R2R2(config)#ipv6 unicast-routingR2(config)#ipv6 router eigrp 1R2(config-rtr)#router-id 2.2.2.2R2(config-rtr)#no shutdownR2(config)#interface Serial0/0/0R2(config-if)#ipv6 address 2007:12::2/64 R2(config-if)#clock rate 64000R2(config-if)#ipv6 eigrp 1R2(config-if)#no shutdownR2(config)#interface Serial0/0/1R2(config-if)#ipv6 address 2007:23::2/64 R2(config-if)#clock rate 64000R2(config-if)#ipv6 eigrp 1R2(config-if)#no shutdown(3)步骤3:配置路由器R3R3(config)#ipv6 unicast-routingR3(config)#ipv6 router eigrp 1R3(config-rtr)# router-id 3.3.3.3R3(config-rtr)#no shutdownR3(config)#interface Serial0/0/0R3(config-if)#ipv6 address 2007:34::3/64 R3(config-if)#clockrate 64000R3(config-if)#ipv6 eigrp 1R3(config-if)#no shutdownR3(config)#interface Serial0/0/1R3(config-if)#ipv6 address 2007:23::3/64R3(config-if)#ipv6 eigrp 1R3(config-if)#no shutdown(4)步骤4:配置路由器R4R4(config)#ipv6 unicast-routingR4(config)#ipv6 router eigrp 1R4(config-rtr)# router-id 4.4.4.4R4(config-rtr)#no shutdownR4(config)#interface Loopback0R4(config-if)#ipv6 address 2008:4444::4/64 R4(config-if)#ipv6 eigrp 1R4(config)#interface Serial0/0/0R4(config-if)#ipv6 address 2007:34::4/64R4(config-if)#ipv6 eigrp 1R4(config-if)#no shutdown3.实验调试(1)show ipv6 route eigrp(2)show ipv6 eigrp neighbors(3)show ipv6 eigrp topology(4)show ipv6 protocols五、Ipv6命令汇总。
实验一:IPV6 的静态路由实验实验目的:IPV6是为了解决IPV4地址即将用尽而开发出的一个新的IP地址,虽然他是IPV4 升级版本,但有很多方面都和IPV4 不同,分为单播、任意播和多播,其中多播地址的所有结点地址代替了IPV4 中的广播,而且他们都有自己的地址格式,因此我们要最简单的静态路由做起。
Page 1 of 39实验拓扑:R1 R2S1实验内容:路由器的基本配置:R1 上:interface Loopback0no ip addressipv6 address 2000:0:0:1::1/64!interface Serial1no ip addressipv6 address 2001:0:0:2::1/64clockrate 64000!ipv6 unicast-routing(一定要打这条命令,因为默认情况下IPV6 路由选择功能是关闭的)!ipv6 route 2002:0:0:3::/64 2001:0:0:2::2 和IPV4 一样只不过变成了IPV6 格式R2 上:interface Loopback0no ip addressipv6 address 2002:0:0:3::2/64!interface Serial1no ip addressPage 2 of 39ipv6 address 2001:0:0:2::2/64!ipv6 unicast-routing!ipv6 route ::/0 2001:0:0:2::1 (这里用::/0 表示默认静态路由)R1 上的路由表:用sh ipv6 route 打开rack01#sh ipv routeIPv6 Routing Table - 9 entriesCodes: C - Connected, L - Local, S - Static, R - RIP, B - BGPU - Per-user Static routeI1 - ISIS L1, I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summaryO - OSPF intra, OI - OSPF inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2C 2000:0:0:1::/64 [0/0]via ::, Loopback0L 2000:0:0:1::1/128 [0/0]via ::, Loopback0C 2001:0:0:2::/64 [0/0]via ::, Serial1L 2001:0:0:2::1/128 [0/0]via ::, Serial1S 2002:0:0:3::/64 [1/0]via 2001:0:0:2::2L FE80::/10 [0/0]via ::, Null0L FF00::/8 [0/0]via ::, Null0我们可以看到有一条S 的路由,是我们写的,他的管理距离是1,下一条是R2的S1 口。
IPv6综合实验【实验名称】IPv6构建园区骨干网【实验目的】掌握在大型网络中如何采用IPv6相关技术构建园区骨干网络【背景描述】状元学校是一家新兴的民办高校,考虑到网络的高速发展,学校决定建设双协议栈的网络以供学员既能访问IPv4的站点,又能访问IPv6的站点;在校园网建设的初期,为了保证IPv6网络的顺利开通,学校要求进行IPv6全网的测试工作,另外学校提出希望进行基于IPv6的访问控制,要求能够提供基于IPv6的主机防PING功能。
在得知此消息后,速通网络公司的业务代表小白与学校负责人取得了联系,并争取到了测试的机会。
该公司指定技术骨干小强作为本次测试的工程师,一场用测试赢订单的战斗开始了。
【需求分析】需求1:学校要求建设双协议栈的网络以供学员既能访问IPv4的站点,又能访问IPv6的站点。
分析1:首先要求参与设备必须支持IPv6协议栈,同时考虑到IPv4网络的并存,所以选用的测试设备必须是双协议栈设备。
在这里建议使用锐捷RG-S3760系列交换机,该交换机是全面硬件支持IPv6的双协议栈交换机。
需求2:学校要求进行IPv6全网的测试工作。
分析2:涉及到全网的互联互通,可以采用静态路由及动态路由协议两种方法。
考虑到学校的网络规划不可能仅仅是由少数几个网段构成的,多个网段构成的网络如果采用静态路由,势必会增加网络管理员的工作量,因为静态路由需要手工的维护,所以建议采用IPv6协议栈下的OSPFv3来构建骨干网络。
在OSPFv3协议下进行骨干区域的划分,每个区域内部的路由振荡,不能影响到其他区域,并且借助OSPFv3协议可以使网络路由信息实现自动地、动态地管理,减轻管理员的工作量。
需求3:学校提出希望进行基于IPv6的访问控制,要求能够提供基于IPv6的主机防PING功能。
分析3:校方提出这个需求,表面上是防PING测试,降低网络设备受到攻击的可能性,其实是要看看该核心设备对安全策略的支持,对IPv6访问控制技术是否支持完善。
IPv6和IPv4双栈实验一、实验目的掌握H3C路由器上配置IPv6的方法。
了解网络上同时运行IPv6和IPv4双栈的过程。
二、实验环境H3C MSR2020路由器2台,PC机2台。
三、实验组网图四、配置步骤1、配置IPV6及缺省路由(1)配置RT1路由器基本接口和IPv6缺省路由协议:<H3C>system-view[H3C]sysname RT1# 全局使能IPv6。
[RT1]ipv6[RT1]int e0/0# 配置E0/0的IPv6地址。
[RT1-Ethernet0/0]ipv6 addr 2::1 64# 在接口E0/0上使能路由器宣告功能,使得主机可以自动获取Ipv6的地址。
[RT1-Ethernet0/0]undo ipv6 nd ra halt[RT1-Ethernet0/0]quit[RT1]int e0/1# 配置E0/1的IPv6地址。
[RT1-Ethernet0/1]ipv6 addr 1::1 64[RT1-Ethernet0/1]quit# 配置RT1的IPv6缺省路由。
[RT1]ipv6 route-static :: 0 1::2# 显示RT1的IPv6路由表。
[RT1]dis ipv6 routing-tableRouting Table :Destinations : 7 Routes : 7Destination: ::/0 Protocol : StaticNextHop : 1::2 Preference: 60Interface : Eth0/1 Cost : 0Destination: ::1/128 Protocol : DirectNextHop : ::1 Preference: 0Interface : InLoop0 Cost : 0Destination: 1::/64 Protocol : DirectNextHop : 1::1 Preference: 0Interface : Eth0/1 Cost : 0Destination: 1::1/128 Protocol : DirectNextHop : ::1 Preference: 0Interface : InLoop0 Cost : 0Destination: 2::/64 Protocol : DirectNextHop : 2::1 Preference: 0Interface : Eth0/0 Cost : 0Destination: 2::1/128 Protocol : DirectNextHop : ::1 Preference: 0Interface : InLoop0 Cost : 0Destination: FE80::/10 Protocol : DirectNextHop : :: Preference: 0Interface : NULL0 Cost : 0 (2)配置RT2路由器基本接口和IPv6缺省路由协议:<H3C>system-view[H3C]sysname RT2# 全局使能IPv6。
篇一:ipv6封装实验报告背景知识ipv4协议面临最大的问题是地址空间不足,主要表现为:地址数量不足,路由效率不高,缺乏安全设计,缺乏服务质量保证。
根据这些缺陷,由此提出ipv6协议,ipv6协议是ietf指定地下一代ip协议,特点主要表现为:新的协议头部格式,巨大的地址空间(ip 地址的长度从ipv4的 32 位升为 128 位。
),有效的分层路由结构,内置的安全性服务,更好的支持服务质量,良好的扩展性。
实训目的(一) 充分理解ipv6的数据结构和ipv6地址格式主要字段:1. version: 4-bit,internet 协议版本号,此处为 6。
2. traffic class: 8-bit,类似于ipv4的type_of_service,用以提供区分服务和优先级。
3. flow label: 20-bit,用以标记那些要求路由器对其作特殊处理的报文流。
所谓报文流是指从一个特定源到特定目的地之间的报文序列,并且源节点希望中间路由器能够对它们进行特殊处理。
4. payload length: 16-bit,用以表示ipv6数据包中除基本报头以外剩余部分的长度(以字节为单位),任何扩展报头都将作为payload length的一部分计算在内。
5. next header: 8-bit,类似于ipv4的protocol字段,通常用以标识上层是tcp还是udp,或标识紧跟在 ipv6 数据包头后面的下一个头的类型(有扩展报头时)。
6. hop limit: 8-bit,无符号整数。
相当于ipv4中的time_to_live,按转发包的每个节点逐一递减。
如果跃点限制递减到零,包就会被丢弃。
ipv6 地址的表述和书写:表述和书写时,把长度为128个二进制位(bit)的ipv6地址分成8个16位的二进制段、每一个16位的二进制段用4位的16进制数表示,段间用“:”(冒号)隔开(其书写方法和ipv4的十进制数加“.”不同)。
一、实验目的1、了解IPv6的发展历程。
2、了解IPv6的协议。
3、IPv6与IPv6的区别。
二、实验内容1.IPv6的定义IPv6是“Internet Protocol Version 6”的缩写,它是IETF设计的用于替代现行版本IP协议-IPv4-的下一代IP协议。
目前的全球因特网所采用的协议族是TCP/IP协议族。
IP是TCP/IP协议族中网络层的协议,是TCP/IP协议族的核心协议。
IPv6正处在不断发展和完善的过程中,它在不久的将来将取代目前被广泛使用的IPv4。
每个人将拥有更多IP地址。
2.IPv6简介目前我们使用的第二代互联网IPv4技术,核心技术属于美国。
它的最大问题是网络地址资源有限,从理论上讲,编址1600万个网络、40亿台主机。
但采用A、B、C三类编址方式后,可用的网络地址和主机地址的数目大打折扣,以至目前的IP地址近乎枯竭。
其中北美占有3/4,约30亿个,而人口最多的亚洲只有不到4亿个,中国只有3千多万个,只相当于美国麻省理工学院的数量。
地址不足,严重地制约了我国及其他国家互联网的应用和发展。
一方面是地址资源数量的限制,另一方面是随着电子技术及网络技术的发展,计算机网络将进入人们的日常生活,可能身边的每一样东西都需要连入全球因特网。
在这样的环境下,IPv6应运而生。
单从数字上来说,IPv6所拥有的地址容量是IPv4的约8×10^28倍,达到2^128-1个。
这不但解决了网络地址资源数量的问题,同时也为除电脑外的设备连入互联网在数量限制上扫清了障碍。
但是与IPv4一样,IPv6一样会造成大量的IP地址浪费。
准确的说,使用IPv6的网络并没有2^128-1个能充分利用的地址。
首先,要实现IP地址的自动配置,局域网所使用的子网的前缀必须等于64,但是很少有一个局域网能容纳2^64个网络终端;其次,由于IPv6的地址分配必须遵循聚类的原则,地址的浪费在所难免。
但是,如果说IPv4实现的只是人机对话,而IPv6则扩展到任意事物之间的对话,它不仅可以为人类服务,还将服务于众多硬件设备,如家用电器、传感器、远程照相机、汽车等,它将是无时不在,无处不在的深入社会每个角落的真正的宽带网。

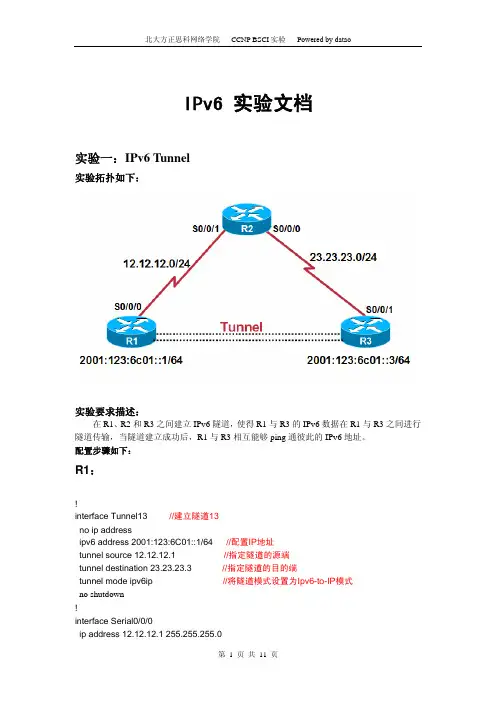

IPv6 实验文档实验一:IPv6 Tunnel实验拓扑如下:实验要求描述:在R1、R2和R3之间建立IPv6隧道,使得R1与R3的IPv6数据在R1与R3之间进行隧道传输,当隧道建立成功后,R1与R3相互能够ping通彼此的IPv6地址。
配置步骤如下:R1:!interface Tunnel13 //建立隧道13no ip addressipv6 address 2001:123:6C01::1/64 //配置IP地址tunnel source 12.12.12.1 //指定隧道的源端tunnel destination 23.23.23.3 //指定隧道的目的端tunnel mode ipv6ip //将隧道模式设置为Ipv6-to-IP模式no shutdown!interface Serial0/0/0ip address 12.12.12.1 255.255.255.0no shutdown!ip route 0.0.0.0 0.0.0.0 12.12.12.2 //添加默认路由,帮助与目的端建立连接R2:!interface Serial0/0/1ip address 12.12.12.2 255.255.255.0no shutdown!interface Serial0/0/0ip address 23.23.23.2 255.255.255.0no shutdown!R3:!interface Tunnel13no ip addressipv6 address 2001:123:6C01::3/64tunnel source 23.23.23.3tunnel destination 12.12.12.1tunnel mode ipv6ipno shutdown!interface Serial0/0/0ip address 23.23.23.3 255.255.255.0no shutdown!ip route 0.0.0.0 0.0.0.0 23.23.23.2实验调试:(1)隧道调试R1#show interfaces tunnel 13Tunnel13 is up, line protocol is up //隧道建立成功Hardware is TunnelMTU 1514 bytes, BW 9 Kbit, DLY 500000 usec,reliability 255/255, txload 1/255, rxload 1/255Encapsulation TUNNEL, loopback not setKeepalive not setTunnel source 12.12.12.1, destination 23.23.23.3Tunnel protocol/transport IPv6/IPR3#sho int tunnel 13Tunnel13 is up, line protocol is upHardware is TunnelMTU 1514 bytes, BW 9 Kbit, DLY 500000 usec,reliability 255/255, txload 1/255, rxload 1/255Encapsulation TUNNEL, loopback not setKeepalive not setTunnel source 23.23.23.3, destination 12.12.12.1Tunnel protocol/transport IPv6/IP(2)IPv6路由调试R1#show ipv6 routeIPv6 Routing Table - 4 entriesCodes: C - Connected, L - Local, S - Static, R - RIP, B - BGPU - Per-user Static routeI1 - ISIS L1, I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summaryO - OSPF intra, OI - OSPF inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2C 2001:123:6C01::/64 [0/0]via ::, Tunnel13L 2001:123:6C01::1/128 [0/0]via ::, Tunnel13L FE80::/10 [0/0]via ::, Null0L FF00::/8 [0/0]via ::, Null0R3#sho ipv6 routeIPv6 Routing Table - 4 entriesCodes: C - Connected, L - Local, S - Static, R - RIP, B - BGPU - Per-user Static routeI1 - ISIS L1, I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summaryO - OSPF intra, OI - OSPF inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2C 2001:123:6C01::/64 [0/0]via ::, Tunnel13L 2001:123:6C01::3/128 [0/0]via ::, Tunnel13L FE80::/10 [0/0]via ::, Null0L FF00::/8 [0/0]via ::, Null0(3)IPv6连通性测试R1#ping 2001:123:6c01::3Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 2001:123:6C01::3, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 120/144/160 msR3#ping 2001:123:6c01::1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 2001:123:6C01::1, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 116/128/176 ms实验二:IPv6 RIPng实验拓扑如下:实验目的描述:在该网络环境中配置RIPng协议,使得全网互联,R1能够ping通R3的F0/0口,掌握RIPng的配置方法,仔细观察并体会与Ipv4 RIP的不同。
IPv6实验1.1 实验任务在路由器接口上配置IPv6地址,配置RIP路由1.2 实验环境和网络拓扑1.3 完成标准(1)按照拓扑图要求连接路由器,配置路由器接口IPv6地址,检查IPv6路由表(2)在路由器上配置IPv6的RIP协议,检查连通性2.详细操作步骤Step 1: 配置路由器接口IPv6地址并检查路由表路由器R1配置如下:Router#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#ho R1R1(config)#int lo 0R1(config-if)#ipv6 address 1111:1:1:1111::1/64 //Loopba ck 0的IPv6地址R1(config-if)#int f0/0R1(config-if)#ipv6 address FEC0:0:0:1001::1/64 //接口F0/ 0的IPv6地址R1(config-if)#no shut*Jan 1 16:37:38.135: %LINK-3-UPDOWN: Interface FastEthernet 0/0, changed state to up*Jan 1 16:37:39.135: %LINEPROTO-5-UPDOWN: Line protocol o n Interface FastEthernet0/0, changed state to upR1(config-if)#exitR1(config)#do show ipv6 interface brief //显示配置了IPv6的接口概要信息FastEthernet0/0 [up/up] //F0/0 [线路开启/协议开启]FE80::C800:BFF:FE40:0 //自动配置的链路本地地址FEC0:0:0:1001::1 //手动配置的站点本地地址FastEthernet1/0 [administratively down/down] unassignedFastEthernet1/1 [administratively down/down] unassignedLoopback0 [up/up]FE80::C800:BFF:FE40:01111:1:1:1111::1路由器R2配置如下:Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#ho R2R2(config)#int f0/0R2(config-if)#ipv6 add FEC0:0:0:1001::2/64R2(config-if)#no shut*Jan 1 16:38:22.731: %LINK-3-UPDOWN: Interface FastEthernet 0/0, changed state to up*Jan 1 16:38:23.731: %LINEPROTO-5-UPDOWN: Line protocol o n Interface FastEthernet0/0, changed state to upR2(config-if)#int f1/1R2(config-if)#ipv6 add FEC0:0:0:1002::1/64R2(config-if)#no shut*Jan 1 16:38:57.743: %LINK-3-UPDOWN: Interface FastEthernet 1/1, changed state to up*Jan 1 16:38:58.743: %LINEPROTO-5-UPDOWN: Line protocol o n Interface FastEthernet1/1, changed state to upR2(config-if)#exit路由器R3配置如下:Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#ho R3R3(config)#int f1/1R3(config-if)#ipv6 add FEC0:0:0:1002::2/64R3(config-if)#no shut*Jan 1 16:39:40.271: %LINK-3-UPDOWN: Interface FastEthernet 1/1, changed state to up*Jan 1 16:39:41.271: %LINEPROTO-5-UPDOWN: Line protocol o n Interface FastEthernet1/1, changed state to upR3(config-if)#exitStep 2: 配置路由器IPv6的RIP(1) 在路由器R1、R2和R3上配置IPv6的RIP路由路由器R1配置如下:R1(config)#ipv6 unicast-routing //启动路由器上IP v6的RIP路由协议R1(config)#ipv6 router rip r1 //指定IPv6的RI P路由名为r1R1(config-rtr)#exitR1(config)#int lo 0R1(config-if)#ipv6 rip r1 enable //在接口上应用IP v6的RIP协议R1(config-if)#int f0/0R1(config-if)#ipv6 rip r1 enableR1(config-if)#exit路由器R2配置如下:R2(config)#ipv6 uniR2(config)#ipv6 router rip r2R2(config-rtr)#exitR2(config)#int f0/0R2(config-if)#ipv6 rip r2 enableR2(config-if)#int f1/1R2(config-if)#ipv6 rip r2 enableR2(config-if)#exitR2(config)#do show ipv6 route //查看IPv6的路由表IPv6 Routing Table - 7 entries //IPv6 路由表–7条记录Codes: C - Connected, L - Local, S - Static, R - RIP, B - BGP U - Per-user Static routeI1 - ISIS L1, I2 - ISIS L2, IA - ISIS interarea, IS - ISIS s ummaryO - OSPF intra, OI - OSPF inter, OE1 - OSPF ext 1, OE2 -OSPF ext 2ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2 R 1111:1:1:1111::/64 [120/2] //到R1的Loopba ck 0的RIP路由via FE80::C800:BFF:FE40:0, FastEthernet0/0 //通过链路本地地址FE90::C800:BFF:FF40:0, F0/0接口L FE80::/10 [0/0]via ::, Null0C FEC0:0:0:1001::/64 [0/0]via ::, FastEthernet0/0L FEC0:0:0:1001::2/128 [0/0]via ::, FastEthernet0/0C FEC0:0:0:1002::/64 [0/0]via ::, FastEthernet1/1L FEC0:0:0:1002::1/128 [0/0]via ::, FastEthernet1/1L FF00::/8 [0/0]via ::, Null0R2(config)#路由器R3配置如下:R3(config)#ipv6 router rip r3R3(config-rtr)#exitR3(config)#int f1/1R3(config-if)#ipv6 rip r3 enableR3(config-if)#exit(3)检查网络连通性路由器R1连通性如下:R1(config)#do ping FEC0:0:0:1002::2//R3的站点本地地址Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to FEC0:0:0:1002::2, timeout is2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 16/ 64/164 ms路由器R3连通性如下:R3(config)#do ping FEC0:0:0:1001::1//R1的站点本地地址Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to FEC0:0:0:1001::1, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 16/ 53/104 msR3(config)#do ping 1111:1:1:1111::1//R1的Loopback 0地址Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 1111:1:1:1111::1, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 18/ 62/112 ms本文出自技术博客通过IPv4网络访问IPv6网络ISATAP隧道配置方法实验14:IPv4和IPv6地址转化ISATAP ( Intra-Site Automatic Tunnel Addressing Protocol,站间自动隧道寻址协议)是一种地址分配和主机到主机、主机到路由器和路由器到主机的自动隧道技术,它为IPv6主机之间提供了跨越IPv4内部网络的单播IPv6连通性ISATAP一般用于IPv4网络中的IPv6/IPv4节点间的通信。
在简单互联网络中配置IPv6在本次实验中一共用到四台路由器,分别命名为Corp、R1、R2和R3?,以保持简单和容易理解。
在开始时,向Corp、R1、R2和R3路由器添加IPv6,然后添加RIP 和OSPF路由协议。

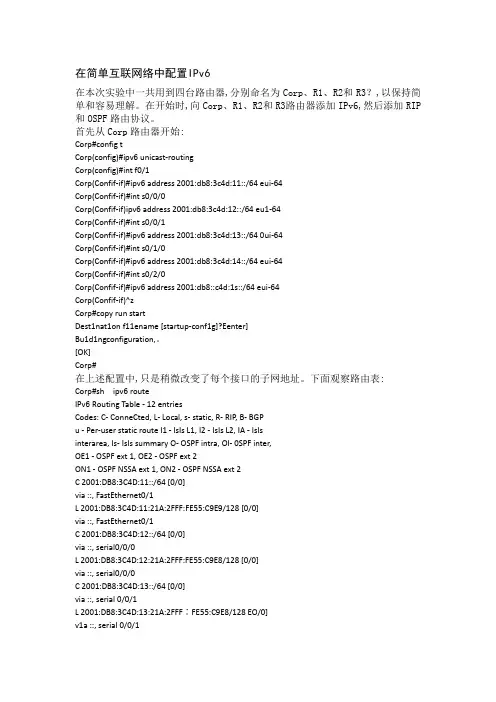

首先从Corp路由器开始:Corp#config tCorp(config)#ipv6 unicast-routingCorp(config)#int f0/1Corp(Confif-if)#ipv6 address 2001:db8:3c4d:11::/64 eui-64Corp(Confif-if)#int s0/0/0Corp(Confif-if)ipv6 address 2001:db8:3c4d:12::/64 eu1-64Corp(Confif-if)#int s0/0/1Corp(Confif-if)#ipv6 address 2001:db8:3c4d:13::/64 0ui-64Corp(Confif-if)#int s0/1/0Corp(Confif-if)#ipv6 address 2001:db8:3c4d:14::/64 eui-64Corp(Confif-if)#int s0/2/0Corp(Confif-if)#ipv6 address 2001:db8::c4d:1s::/64 eui-64Corp(Confif-if)^zCorp#copy run startDest1nat1on f11ename [startup-conf1g]?Eenter]Bu1d1ngconfiguration,。
[OK]Corp#在上述配置中,只是稍微改变了每个接口的子网地址。
下面观察路由表:Corp#sh ipv6 routeIPv6 Routing Table - 12 entriesCodes: C- ConneCted, L- Local, s- static, R- RIP, B- BGPu - Per-user static route I1 - IsIs L1, I2 - IsIs L2, IA - IsIsinterarea, Is- IsIs summary O- OSPF intra, OI- 0SPF inter,OE1 - OSPF ext 1, OE2 - OSPF ext 2ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2C 2001:DB8:3C4D:11::/64 [0/0]via ::, FastEthernet0/1L 2001:DB8:3C4D:11:21A:2FFF:FE55:C9E9/128 [0/0]via ::, FastEthernet0/1C 2001:DB8:3C4D:12::/64 [0/0]via ::, serial0/0/0L 2001:DB8:3C4D:12:21A:2FFF:FE55:C9E8/128 [0/0]via ::, serial0/0/0C 2001:DB8:3C4D:13::/64 [0/0]via ::, serial 0/0/1L 2001:DB8:3C4D:13:21A:2FFF∶FE55:C9E8/128 EO/0]v1a ::, serial 0/0/1v1a ::, serial 0/1/0L 2001:DB8:3C4D:14:21A:2FFF:FE55:C9E8/128 [0/0]v1a ::, serial 0/1/0C 2001:DB8:3C4D:1s::/64 [0/0]v1a ::, serial 0/2/0L 2001:DB8:3C4D:15:2LA:2FFF:FE55:C9E8/128 EO/0]via ::, serial0/2/0L FE80::/10 [0/0]via ::, Null0L FFO0::/8 [0/0]via ::, Null0Corp#下面配置R1路由器:R1#config tR1(conf1g)#ipv6 unicast-routingR1(config)#int s0/0/0R1(config-if)#ipv6 address 2001:db8:3c4d:12::/64 eui-64 R1(config-if)#int s0/0/1R1(config-if)#ipv6 address 2001:db8:3C4d:13::/64 eui-64 R1(config-if)#^zR1#sh ipv6 routeIPv6 Rout1ng Tab1e - 6 entries[codes cut]C 2001:DB8:3C4D:12::/64 EO/0]via ::, seri al0/0/0L 2001:DB8:3C4D:12:21A:6DFF:FE64:9B2/128 EO/0]via ::, serial0/0/0C 2001:DB8:3C4D:13::/64 EO/0]via ::, serial0/0/1L 2001:DB8:3C4D:13:21A:6DFF:FE64:9B2/128 [0/0]via ::, serial0/0/1L FE80::/10 [O/0]via ::, Null0L FFO0::/8 [0/0]via ::, Null0R1#接下来配置R2路由器:R2#config tR2(config)#ipv6 unicast-routingR2(conf1g)#int s0/2/0R2(config-if)#ipv6 address 2001:db8:3c4d:14::/64 eui-64 R2(config-if)#do show ipv6 routeIPV6 Routing Tab1e - 4 entriesvia ::, serial0/2/0L 2001:DB8:3C4D:14∶213:60FF:FE20:4E4C/128 EO/0] v1a ::, serial0/2/0L FE80::/10 [0/0]v1a ::, Null0L FFO0:∶/8 [0/0]v1a ::, Null0R2(config-if)#接下来配置路由器R3:R3#config tR3(config)#ipv6 unicast-routingR3(config)#int s0/0/1R3(config-if)#ipv6 address 2001:db8:3c4d:15::/64 eui-64 R3(config-if)#do sh ipv6 routeIPv6 Routing Tab1e - 4 entriesC 2001:DB8:3C4D:15::/64 [0/0]via ::, serial0/0/1L 2001:DB8:3C4D:15:21A:6DFF:FE37:A44E/1 28 [0/0] via ::, serial0/0/1L FE80::/10 [0/0]via ::, Null0L FFO0::/8 [O/0]via ::, Null0R3(config-if)#下面开始配置路由协议。

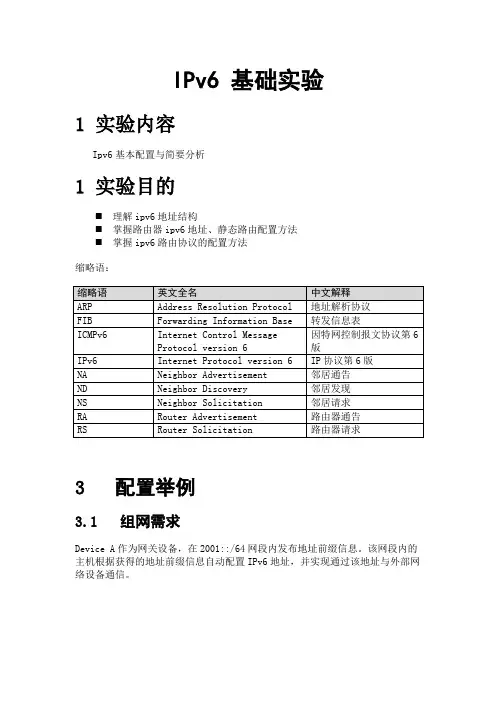

IPv6 基础实验1 实验内容Ipv6基本配置与简要分析1 实验目的⏹理解ipv6地址结构⏹掌握路由器ipv6地址、静态路由配置方法⏹掌握ipv6路由协议的配置方法缩略语:3 配置举例3.1 组网需求Device A作为网关设备,在2001::/64网段内发布地址前缀信息。
该网段内的主机根据获得的地址前缀信息自动配置IPv6地址,并实现通过该地址与外部网络设备通信。
3.2 配置思路(1)为了使网关设备Device A发布IPv6地址前缀,需要在Device A上进行如下配置:●使能IPv6报文转发功能,并配置各个接口的IPv6地址(必选)。
●取消对RA消息发布的抑制,使设备能够从接口上发送RA消息(必选)。
●配置RA消息中的前缀信息,以便主机根据该前缀信息自动配置IPv6地址(可选,缺省情况下,使用发送RA消息的接口IPv6地址作为RA中的前缀信息)。
●修改RA消息中的被管理地址配置标志位。
该标志位为1时,主机将通过有状态自动配置(例如DHCP服务器)来获取IPv6地址;该标志位为0时,将通过无状态自动配置获取IPv6地址,即根据自己的链路层地址及路由器发布的前缀信息生成IPv6地址。
在本配置举例中,被管理地址配置标志位需要配置为0(可选,缺省情况下,被管理地址的配置标志位为0)。
(2)为了使主机能够根据收到的地址前缀信息自动配置IPv6地址,主机上需要安装IPv6协议(必选)。
(3)为了保证主机可以和Device B通信,在Device B上需要进行如下配置:●使能IPv6报文转发功能,并配置各个接口的IPv6地址(必选)。
●配置静态路由或动态路由协议,使得Device B上存在到达主机所在网段的路由(必选)。
3.3 配置步骤3.3.1 Device A的配置1. 配置步骤# 使能IPv6报文转发功能。
<DeviceA> system-view[DeviceA] ipv6# 配置接口Ethernet1/1的IPv6地址。
ipv6实验报告IPv6实验报告一、引言随着互联网的快速发展,IPv4地址资源已经逐渐枯竭,为了解决这个问题,IPv6应运而生。
IPv6是下一代互联网协议,拥有更大的地址空间和更好的性能,被广泛认为是未来互联网的发展方向。
本实验旨在通过搭建IPv6网络环境,了解IPv6协议的特点和应用。
二、实验目的1. 搭建IPv6网络环境,包括IPv6路由器、主机等设备的配置和连接。
2. 掌握IPv6地址的分配和配置方法。
3. 了解IPv6协议的特点和优势。
4. 进行IPv6网络的通信测试,验证其性能和稳定性。
三、实验过程1. 设备配置首先,我们需要准备一台支持IPv6的路由器和多台主机。
在路由器上,我们需要启用IPv6功能,并配置相应的参数,例如接口地址、路由表等。
在主机上,我们需要分配IPv6地址,并配置相应的网络设置。
2. 地址分配IPv6地址的分配方式有多种,其中最常见的是通过SLAAC(Stateless Address Autoconfiguration)和DHCPv6(Dynamic Host Configuration Protocol for IPv6)两种方式。
SLAAC是一种无状态的地址自动配置方式,主机通过监听路由器发送的RA(Router Advertisement)消息,根据其中的信息生成自己的IPv6地址。
DHCPv6则是一种有状态的地址配置方式,主机通过向DHCPv6服务器发送请求,获取IPv6地址和其他网络配置信息。
3. 网络通信测试在完成设备配置和地址分配后,我们可以进行IPv6网络的通信测试。
可以通过ping命令测试主机之间的连通性,也可以通过浏览器访问IPv6网站来验证IPv6的正常工作。
四、实验结果经过实验,我们成功搭建了IPv6网络环境,并完成了地址分配和网络配置。
通过ping命令和浏览器访问,我们验证了IPv6网络的正常工作。
与IPv4相比,IPv6具有以下几个优势:1. 更大的地址空间:IPv6地址长度为128位,相比IPv4的32位地址,IPv6拥有更多的地址空间,可以满足未来互联网的发展需求。
校园网过渡方案研究及IPv4_IPv6综合组网实验设计的开题报告一、课题背景校园网作为大学校园内提供网络通信服务的基础设施,已经成为教学、科研和管理必不可少的工具。
随着移动互联网和物联网的发展,校园网的需求也日益增长,但是现有的IPv4地址资源日益枯竭,IPv6的推广进程也不够快速。
因此,如何构建一种优良的IPv4_IPv6综合组网方案,已经成为校园网建设的重要议题。
二、研究目的与意义在IPv4地址资源日趋紧缺的情况下,推广IPv6是解决校园网需求的一个重要途径。
但是IPv6网络的构建依赖于广泛的IPv6设备的使用,并且现阶段IPv6设备的价格仍较高。
因此,IPv4_IPv6综合组网是一种比较实用的过渡方案。
对于校园网来说,IPv4_IPv6综合组网方案能够充分利用IPv4地址,同时应对IPv6的推广需求,还能够保证用户体验的持续优化。
因此,本研究将主要研究以下两个方面:1.设计一种基于IPv4_IPv6综合组网的校园网过渡方案,分析该方案的优点和不足。
2.进行IPv4_IPv6综合组网实验,验证该方案的可行性并分析实验结果。
三、研究内容1.了解IPv4_IPv6综合组网的基本原理和技术特点,深入研究IPv4_IPv6双栈协议的设计和实现方法。
2.通过研究校园网现有架构,提出基于IPv4_IPv6综合组网的校园网过渡方案,包括网络拓扑结构、地址方案、协议栈配置等。
3.基于GNS3网络仿真平台,实现IPv4_IPv6综合组网实验,并对实验过程进行监测和数据分析,验证方案的可行性。
四、研究计划1.前期准备(1周):对IPv4_IPv6综合组网、校园网过渡方案等技术进行文献调查和资料收集,了解相关的技术实现方法和实验平台。
2.方案设计(2周):在前期调研的基础上,设计基于IPv4_IPv6综合组网的校园网过渡方案,包括网络拓扑结构、地址方案、协议栈配置等,制订基础实验计划。
3.实验实现(3周):基于GNS3网络仿真平台,实现IPv4_IPv6综合组网方案实验,并对实验过程进行监测和数据分析,其中包括IPv4和IPv6之间的通信、IPv6之间的通信、IPv6访问IPv4等。
Ipv6實驗報告一.拓撲圖:2T08宋奇恩二、實驗目的:使用ipv6 ,配置隧道協議,使兩個虛接口能夠互通;三、實驗步驟:Router>enRouter#config tRouter(config)#hostname aaaaaa(config)#interface f0/0aaa(config-if)#no switchportaaa(config)#ip address 192.168.1.1 255.255.255.0aaa(config)#no shutaaa(config)#interface loopback 1aaa(config)#ipv6 address 2000::1/64aaa(config)#router ripaaa(config-router)#version 2aaa(config-router)#network 192.168.1.0aaa(config-router)#exitaaa(config)#interface tunnel 1aaa(config-if)#ipv6 address 2002::1/64aaa(config-if)#tunnel source 192.168.1.1aaa(config-if)#tunnel destination 172.16.1.2aaa(config)#ipv6 unicast-routingaaa(config)#ipv6 router rip abcaaa(config-rtr)#exitaaa(config)#interface loopback 1aaa(config-if)#ipv6 rip abc enableaaa(config-if)#exitaaa(config)#interface tunnel 1aaa(config-if)#ipv6 rip abc enableaaa(config-if)#exitRouter>enRouter#conf tRouter(config)#hostname bbbbbb(config)#interface f0/0bbb(config-if)#no switchportbbb(config-if)#ip add 192.168.1.2 255.255.255.0 bbb(config-if)#no shutbbb(config-if)#exitbbb(config)#int f0/1bbb(config-if)#ip add 172.16.1.1 255.255.255.0 bbb(config-if)#no switchportbbb(config-if)#ip add 172.16.1.1 255.255.255.0 bbb(config-if)#exitbbb(config)#router ripbbb(config-router)#network 192.168.1.0bbb(config-router)#network 172.16.1.0bbb(config-router)#exitRouter>enRouter#conf tRouter(config)#hostname cccccc(config)#interface f0/0ccc(config-if)#no switchportccc(config-if)#ip address 172.16.1.2 255.255.255.0 ccc(config-if)#no shutccc(config-if)#exitccc(config)#interface loopback 1ccc(config-if)#ipv6 address 2001::1/64ccc(config-if)#exitccc(config)#router ripccc(config-router)#network 172.16.1.0ccc(config-router)#exitccc(config)#do show ip routeccc(config)#interface tunnel 1ccc(config-if)#ipv6 address 2002::2/64ccc(config-if)#tunnel source 172.16.1.2ccc(config-if)#tunnel destination 192.168.1.1ccc(config-if)#exitccc(config)#ipv6 router rip abcccc(config)#ipv6 unicast-routingccc(config-rtr)#exit\ccc(config)#int loopback 1ccc(config-if)#ipv6 rip abc enableccc(config-if)#exitccc(config)#interface tunnel 1ccc(config-if)#ipv6 rip abc enableccc(config-if)#exitccc#show ipv6 interface brief課后習題:1.總結IPV6的單播地址.組播地址,任播地址的特點?答:单播地址:全局单播地址,链路本地地址,兼容地址,站点本地地址,特殊IP地址链路本地地址:路由器绝不会转发链路本地地址全局单播地址:相当与IPV4的公网IP组播:任何接点能是一个组播的成员;一个源节点可以发送数据包到组播组组播组的所有成员收到发往该组的数据包/组播地址在IPV6包中不能用作源地址或出现在任何选路头中;任播:他是IPV6特有的地址,他用来标示一组网络的接口;。
ipv6 实验报告IPv6 实验报告1. 引言在当今互联网的快速发展中,IPv4(Internet Protocol version 4)已经逐渐达到了资源枯竭的边缘。
为了解决IPv4地址不足的问题,IPv6(Internet Protocol version 6)应运而生。
本实验旨在探索IPv6的特点、优势以及在实际应用中的表现。
2. IPv6的特点IPv6采用了128位的地址空间,相比IPv4的32位地址空间,拥有了更加庞大的地址池。
这使得IPv6能够为全球范围内的设备提供足够的IP地址,解决了IPv4地址不足的问题。
此外,IPv6还引入了一些新的特性,如无状态地址自动配置、流标签、安全性等,提升了网络的性能和安全性。
3. 实验环境本次实验使用了一台支持IPv6的路由器和多台主机。
路由器通过IPv6协议为主机分配了独立的IPv6地址,并配置了路由表以实现IPv6的转发功能。
4. 实验过程4.1 IPv6地址配置在实验开始前,我们首先需要为每台主机配置IPv6地址。
通过路由器的无状态地址自动配置功能,主机可以自动获取到一个全球唯一的IPv6地址。
我们使用命令行工具来配置主机的IPv6地址,确保每台主机都能够正常与路由器通信。
4.2 IPv6网络通信测试配置完成后,我们进行了IPv6网络通信的测试。
通过ping命令,我们可以检查主机之间的连通性。
同时,我们还使用了traceroute命令来跟踪数据包在IPv6网络中的路径,以了解数据包的传输情况。
4.3 IPv6与IPv4的互通性测试IPv6与IPv4之间的互通性是一个重要的问题。
为了测试IPv6与IPv4之间的通信是否正常,我们在其中一台主机上同时启用了IPv4和IPv6协议,并尝试与另一台只支持IPv4的主机进行通信。
通过配置路由器的IPv6到IPv4的转换功能,我们成功地实现了IPv6与IPv4之间的互通。
5. 实验结果与分析在实验过程中,我们发现IPv6相比IPv4在地址分配和网络通信方面有明显的优势。
ipv6 实验报告IPv6 实验报告IPv6(Internet Protocol version 6)是互联网协议的一种新版本,旨在解决IPv4地址枯竭和安全性等问题。
为了更好地了解IPv6的特点和性能,我们进行了一系列的实验,并在此报告中分享我们的实验结果。
首先,我们对IPv6的地址分配进行了实验。
与IPv4的32位地址相比,IPv6采用128位地址,使得地址空间更加充裕。
我们通过实验发现,IPv6地址的分配更加灵活,能够更好地适应不同规模和需求的网络。
其次,我们对IPv6的路由协议进行了测试。
IPv6采用了一些新的路由协议,如OSPFv3和BGP4+,以支持更大规模的网络和更复杂的拓扑结构。
我们的实验结果显示,IPv6的路由协议在性能和稳定性上都有所提升,能够更好地适应现代网络的需求。
此外,我们还对IPv6的安全性进行了评估。
IPv6在安全性方面引入了一些新的特性,如IPsec和NDP(Neighbor Discovery Protocol)安全扩展。
我们的实验结果表明,IPv6在安全性方面有了明显的提升,能够更好地保护网络通信的隐私和完整性。
最后,我们对IPv6与IPv4的互通性进行了测试。
由于目前互联网上仍然存在大量的IPv4设备和应用,IPv6与IPv4的互通性显得尤为重要。
我们的实验结果显示,IPv6与IPv4之间的互通性良好,能够有效地支持双栈网络的部署和运行。
总的来说,我们的实验结果表明,IPv6在地址分配、路由协议、安全性和互通性等方面都有了明显的提升,能够更好地满足现代网络的需求。
我们相信,随着IPv6的逐渐普及和应用,互联网将会变得更加安全、稳定和高效。
IPv6的未来将是光明的,我们期待着更多的网络设备和应用能够支持IPv6,为互联网的发展做出更大的贡献。
淮海工学院计算机工程学院实验报告书课程名:《TCP/IP与网络互联》题目:IPv6配置与数据报分析班级:网络071学号:110712121姓名:马杰1.目的与要求熟悉IPv6协议的安装和配置方法,掌握IPv6接口的查看方式,掌握使用网络数据包捕获与分析工具SNIFFER进行IPv6数据包捕获和分析的方法。
2.实验内容(1)在计算机上安装IPv6协议,并配置和删除IPv6地址;(2)查看接口IPv6地址的配置情况,使用PING命令测试连通性;(3)运行SNIFFER软件并设定过滤器,对捕获的IPv6数据包进行分析,解析数据包的各个字段。
3.实验步骤1.打开命令窗口,安装ipv6协议 ipv6 install2.查看接口ipv6地址的配置情况3.添加和删除ipv6地址,查看接口ipv6的配置情况4.使用ping命令测试自己环回口地址和别人的ipv6地址5.运行sniffer软件,并设定过滤器ipv66.捕获ipv6数据包进行分析4.测试数据与实验结果1.安装ipV62.显示ipV6端口地址3.添加ipV6地址4.显示添加后的ipv6端口地址5.删除ipv6端口地址和查看端口6.Ping 通本地环回口地址7.Ping通别人的端口地址8.设置ipv6过滤器分析:源ipv6地址 71::21 目的ipv6 1107::1截获的数据包中有ipv6 header 版本号信息等等5.结果分析与实验体会经过本次实验,我熟悉了IPv6协议的安装和配置方法,掌握IPv6接口的查看方式,掌握使用网络数据包捕获与分析工具SNIFFER进行IPv6数据包捕获和分析的方法。
通过这次实验我对ipv6有了更深的了解,ipv6的数据包格式里面的信息看的很清楚。
这一次做的实验比较简单,基本上没有遇到什么难的问题,按照老师的步骤一步一步的做下去。
在此感谢老师。
实验6:Ipv6配置⏹实验目的
通过本实验可以掌握:
1 启用ipv6路由的方法
2 配置ipv6地址的方法
3 ipv6静态路由配置和调试方法
4 RIPng配置和调试方法
⏹实验拓扑(可选)
⏹实验设备(环境、软件)
路由器2811三台、PC两台,线缆若干
⏹实验设计到的基本概念和理论
掌握ipv6的相关概念和配置方法
⏹实验过程和主要步骤
对路由器进行IP地址配置以及ripng协议配置
对pc机进行ipv6的配置
心得体会
通过本次实验学生最终获得的什么?如果出现问题,是什么问题?是怎么解决的?是通过什么方式、通过什么人来帮忙解决的?等等。
学会了ipv6路由的配置,验证,调试方法。
在ipv6配置过程中有一些不会和不懂,和同学进行了交流之后都弄明白了。
一、实验目的通过本实验掌握IPv6无状态地址自动配置过程,理解各种单播地址的作用,掌握访问IPv6 WEB 服务器和FTP服务器的访问方法,并对各数据包进行分析。
二、实验内容1、实现无状态地址自动配置;2、在不同的场合使用各种单播地址;3、在IPv6环境下访问WEB服务器;4、在IPv6环境下访问FTP服务器。
三、实验步骤1、无状态地址自动配置各主机打开协议分析器,进入相应的网络结构并验证网络拓扑的正确性,如果通过拓扑验证,关闭协议分析器继续进行实验,如果没有通过拓扑验证,请检查网络连接。
本练习每台主机为一组。
现仅以主机A所在组为例,其它组的操作参考主机A所在组的操作。
注:下面实验中涉及全球单播地址的实验内容需要在学校IPv6网络环境支持下进行,学校需要将中心设备连接到学校IPv6网络环境中才可以使用全球单播地址进行实验,如学校不具备IPv6网络环境,关于全球单播地址的验证可以不做。
1)启动协议分析器并开始捕获数据(不设置任何过滤条件)。
2)重起IPv6协议栈。
方法:在命令行方式下,输入命令:netsh int ipv6 resetnetsh int ipv6 renew3)察看生成的地址、路由信息。
在命令行下,输入命令“ipconfig”。
●找出物理接口(Ethernet adapter),根据该接口信息找出IPv6地址并填写表4-1:表4-1 实验结果在命令行下,输入命令“netsh int ipv6 show rou”。
●路由表中有哪些条目?这些条目是怎样产生的?4)停止数据捕获分析数据,并回答下面的问题:●在“路由器发现”会话下,进入按该主机的链路本地地址分类的会话,路由器公告报文中有哪几种选项类型?各自的作用是什么?路由器发现在自动地址配置过程中的作用是什么?●在“重复地址检测”会话分析中,有哪些地址进行地址检测?是否收到邻节点公告报文?重复地址检测在自动地址配置过程中的作用是什么?●在“多播侦听发现”会话分析中,进入该会话的是哪种类型的报文?它在自动地址配置过程中的作用是什么?5)由上面的分析结果,绘制出无状态自动配置的数据交互图。
2、进一步理解不同单播地址的使用场合本练习将主机A和B作为一组,主机C和D作为一组,主机E和F作为一组。
现仅以主机A、B所在组为例,其它组的操作参考主机A、B所在组的操作。
注:下面实验中涉及全球单播地址的实验内容需要在学校IPv6网络环境支持下进行,学校需要将中心设备连接到学校IPv6网络环境中才可以使用全球单播地址进行实验,如学校不具备IPv6网络环境,关于全球单播地址的验证可以不做。
1)主机B启动协议分析器并开始捕获数据。
2)主机A按表4-2进行操作并填写实验结果:表4-2 实验结果3)主机B停止数据捕获,并分析捕获的数据:在ICMPv6信息报文中的“回送请求/应答”会话中,依次察看主机A的每次ping过程。
在每次ping的过程中,请求、应答报文的源IP、目的IP各是什么?是哪种类型的IPv6地址?4)主机B启动协议分析器并开始捕获数据。
5)主机A使用“TCP工具”,访问IPv6站点。
(1)运行“TCP工具”应用程序(实验平台工具栏中的TCP工具)。
(2)对TCP工具进行设置:类型选择客户端、地址为2001:da8:b000:2::16(吉林大学IPv6 HTTP 服务器地址)、端口为80,如图4-1所示,点击[连接]按钮,再点击[断开]按钮,并关闭“TCP工具-IPv6”应用程序。
(本步骤中用到的全球单播地址需要学校网络连接到IPv6公网,如果学校没有该条件,此地址的测试可以不做。
)图4-1 TCP工具-IPv6的设置6)主机B停止数据捕获,并分析捕获的数据:在“http会话”中,第一个报文中的源IP、目的IP各是什么?是哪种类型的IPv6地址?7)将图3-5中的地址改为fec0::1:200:a:b:c(服务器地址),重复4)-6)的步骤。
8)结合实验一中练习二的实验结果和本练习的实验结果,说明链路本地地址、站点本地地址、全球单播地址各自的使用场合。
3、IPV6DNS1)IPv6 DNS正向查询各主机打开协议分析器,进入相应的网络结构并验证网络拓扑的正确性,如果通过拓扑验证,关闭协议分析器继续进行实验,如果没有通过拓扑验证,请检查网络连接。
本练习每台主机为一组。
现仅以主机A所在组为例,其它组的操作参考主机A所在组的操作。
(1)删除IPv6默认DNS(在命令行执行“netsh int ipv6 del dns "物理接口名" all”)。
(2)添加IPv6默认DNS(在命令行执行“netsh int ipv6 add dns "物理接口名"fec0::1:200:a:b:c index=1”)。
(3)重启DNS客户端(依次单击“开始”和“控制面板”,双击“管理工具”,再双击“服务”,找到“DNS Client”,单击右键/重新启动)。
(4)清空DNS高速缓存(在命令行下执行“ipconfig /flushdns”)。
(5)启动协议分析器并开始捕获数据。
(6)测试IPv6 DNS(在命令行下执行“ping lab6”)。
(7)显示DNS高速缓存(执行“ipconfig /displaydns”命令),在缓存中找到服务器的域名所对应的记录。
●记录中有哪些表项,有何意义。
(8)停止数据捕获,分析所捕获的数据:①进入“DNS会话”,察看query报文。
●在该报文中,含有几个“域标记”字段,各是什么?“查询类型”字段为______,该字段的意义是什么?②进入“DNS会话”,察看OK报文。
●在该报文中,字段“IPv6源地址”为______________________,该地址是服务器的IP地址吗?(9)由以上步骤的操作及实验结果,说明IPv6 DNS正向查询的过程。
2)IPv6 DNS反向查询本练习每台主机为一组。
现仅以主机A、B所在组为例,其它组的操作参考主机A、B所在组的操作。
(1)主机A启动协议编辑器。
(2)在主机A上,编辑IPv6 DNS反向查询请求数据包:MAC层:源MAC:主机A的MAC地址目的MAC:服务器的MAC地址协议类型:IPv6协议IPv6层:源IP:主机A的链路本地地址目的IP:服务器的链路本地地址有效载荷长度:97下一个报头:17跳限制:64UDP层:源端口:1026目的端口:53有效载荷长度:97校验和:(填完DNS层后再填写该字段值)使用手工计算方法(或自动计算方法)计算后填入DNS层:标识:19404标志:0100问题记录数:1应答记录数:0授权记录数:0附加记录数:0添加问题记录信息:域名循环体:点击右边按钮[B],追加块。
按格式要求填写服务器反向域域名(IPv6地址的逆向表示.ip6.int)。
服务器站点本地地址为:fec0::1:200:a:b:c,则它的反向域为c.0.0.0.b.0.0.0.a.0.0.0.0.0.2.0.1.0.0.0.0.0.0.0.0.0.0.0.0.c.e.f.ip6.int.。
这需要追加34个块,其中最后一个块“长度”字段为0。
其它数据按照格式填写,例如:在第一块的“长度”字段中输入1,“域标记”输入c,依次类推。
“域标记”输入值的长度由“长度”字段控制。
如图4-2所示:图4-2 添加问题记录信息查询类型:255查询类别:1(3)主机B启动协议分析器并开始捕获数据。
(4)发送主机A编辑好的数据包(发送次数为1)。
(5)主机B停止数据捕获,分析所捕获的数据:进入“DNS会话”,察看OK报文;●在该报文中,找出表示服务器域名的字段________,表示服务器上层域名的字段_______。
由以上步骤的操作及实验结果,说明IPv6 DNS反向查询的过程。
3、IPV6应用层实验1)访问Web服务器各主机打开协议分析器,进入相应的网络结构并验证网络拓扑的正确性,如果通过拓扑验证,关闭协议分析器继续进行实验,如果没有通过拓扑验证,请检查网络连接。
本练习每台主机为一组。
现仅以主机A所在组为例,其它组的操作参考主机A所在组的操作。
如果没有配置DNS服务器,请配置。
(1)启动协议分析器捕获数据并设置过滤条件(提取HTTP协议且按本机过滤)。
(2)使用IE(6.0以上版本)访问Web服务器(lab6)。
(3)停止数据捕获,并分析捕获的数据:●察看“http会话”中,建立TCP连接、数据传输、释放TCP连接的过程。
●试描述使用http协议通信时,数据在协议栈传输的过程。
2)访问FTP服务器本练习每台主机为一组。
现仅以主机A所在组为例,其它组的操作参考主机A所在组的操作。
注:实验中用到的用户名等信息① <CRLF>是回车换行。
②用户名、密码相同,生成规则是:groupx_y(x是组索引,y是主机索引。
eg 第一组的主机C使用的文件名为:group1_3)。
③文件名的生成规则是:filex_y(x是组索引,y是主机索引。
eg 第一组的主机C使用的文件名为:file1_c)。
(1)启动协议分析器捕获数据并设置过滤条件(提取TCP协议且按本机过滤)。
(2)使用TCP连接工具,访问FTP服务器。
①运行“TCP工具”应用程序(实验平台工具栏中的TCP工具)。
②对TCP工具进行设置:类型选择客户端、地址为fec0::1:200:a:b:c、端口为21,如图4-3所示,点击[连接]按钮,进入FTP命令交互窗口(记为w_cmd)。
图4-3 使用TCP连接工具访问FTP服务器③w_cmd的发送窗口:user 用户名<CRLF> 点击“发送”;(用户信息)●服务器回复的信息________________________________________。
④w_cmd的发送窗口:pass 密码<CRLF> 点击“发送”;(口令)●服务器回复的信息________________________________________。
⑤w_cmd的发送窗口:eprt |2|本机站点本地地址|5001|<CRLF> 点击“发送”(如果5001端口被占用,请选择一个其它有效端口);●服务器回复的信息________________________________________。
●解释一下eprt的格式,及该命令的用途。
● FTP服务器是使用什么方式创建数据连接的?⑥运行“TCP工具-IPv6”应用程序,对TCP工具进行设置:类型选择服务器、端口为5001,如图4-4所示,点击[创建]按钮,进入正在侦听状态。
图4-4 正在侦听状态⑦w_cmd的发送窗口:stor 文件名<CRLF> 点击“发送”;(存储文件)●服务器回复的信息__________________________________________。
