拱梁组合介绍ppt

二、桥面系
柔性系杆刚性拱：与普通中下承式拱相同
系杆（单度系杆与桥面分开）承担拱水平推力的拱式组 合桥，桥面结构参与拱共同作用的性能较弱，在拱与系 杆组成的结构中，拱主要起承重作用、系杆承担拱产生 的水平推力。
吊杆
吊杆 系杆索
系杆箱
滚轮
横梁 a)
吊杆
横梁 c)
预留系杆孔道
横梁 b)
作用，为拉弯构件
A
A
B
B
三、系杆
柔性系杆刚性拱的系杆
构造原则：一方面要考虑系杆与拱肋联接，保证系杆能很 好地与拱肋共同受力；另一方面又要避免桥面行车道因阻碍系 杆受拉而遭到破坏。构造上处理方法有：
在行车道设置横向断缝 系杠采用型刚或扁钢制造 采用独立的刚架混凝土或预应力系杆 （现用得较少）

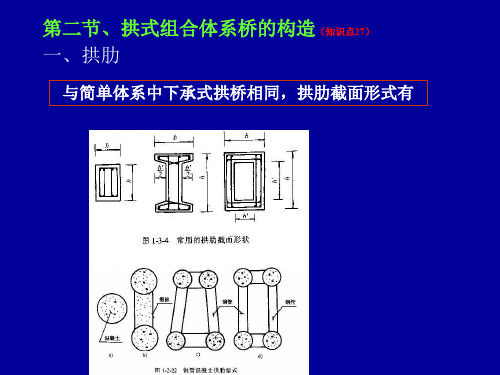

第二节、拱式组合体系桥的构造（知识点27） 一、拱肋
与简单体系中下承式拱桥相同，拱肋截面形式有
其中
柔性系杆刚性拱：与普通中下承式拱相同
刚性系杆柔性拱：可将拱肋高h压缩到（1/100~1/120)l，
若采用刚性吊杆，则横向刚度较大的拱肋、吊杠于系杠 组成半框架，一般情况下可不设横梁。
刚性系杆刚性拱：拱肋高 h＝（1/100~1/120)l
采用预应力索（目前常采用的形式）
采用预应力索作为系杆
拱梁体系（刚性系杆柔性拱，刚性系杆刚性）
无单独系杆，在梁体配置预应力筋承受拉力
四、拱肋与系杆（梁体）的连接 柔性系杠刚性拱
拱梁体系
压应力 拉应力
a)
b)

横梁
桥面板
拱系杆组合结构
图 简支拱式组合桥的主要构造（典型系杆拱）
立柱 a)
纵梁
拱肋
吊杆
拱肋
系
杆
盖梁
b)
立柱 纵梁
横梁 桥面板
横梁
拱梁组合结构 拱系杆组合结构
吊杆 拱肋
c) 纵梁
图 连续拱式组合桥 （无推力）
第四章、拱式组合体系桥
第一节 主要类型及设计特点（知识点25）
拱式组合体系为在拱式桥跨结构中，将梁和拱两种基
本结构组合起来，共同承受荷载，充分发挥梁受弯，拱受 压的特点，拱式组合体系有多种类型。桁架拱桥拱式组合来自系桥钢筋混凝土整体式拱桥
（有推力拱）
刚架拱桥
拱式组合桥
有推力拱 无推力拱（系杆拱）
一、钢筋混凝土整体式拱桥
空腹段
实腹段
空腹段
空腹段
实腹段
空腹段
图 1 钢筋混凝土整体式拱桥
是一种主拱与拱上结构整体构造的上承式钢筋 混凝土组合式拱桥
图2 桁架拱
空腹段
纵梁
I
斜撑 横系梁
I 拱腿
现浇桥面混凝土
微弯板
实腹肋或纵梁肋
横系梁 II
图3 刚架拱
实腹段 横系梁
二、拱式组合桥
拱肋
吊杆
系杆
纵梁 拱梁组合结构
4-2-70

✓ 三铰拱在竖直荷载作用下的水平反力引 起拱内力中出现了轴力，同时降低了弯 矩与剪力。
第三章 拱桥上部结构-1
21
§3.2 拱桥的分类
3.2.1 按主拱圈的建筑材料分类 ✓ 圬工拱桥 ✓ 钢筋混凝土拱桥 ✓ 钢拱桥 ✓ 钢管混凝土拱桥
第三章 拱桥上部结构-1
22
3.2.2 按行车道位置分类
上承式
第三章 拱桥上部结构-1
29
3.2.2.2 拱梁组合桥 （1）无推力的拱梁组合桥 ➢ 柔性系杆刚性拱—系杆拱 ➢ 刚性系杆柔性拱—朗格尔拱 ➢ 刚性系杆刚性拱—洛泽拱 ❖ 用斜吊杆来代替竖直吊杆时 称为尼尔森拱。
（2）有推力的组合体系拱桥 ➢ 刚性梁柔性拱（倒朗格尔拱） ➢ 刚性梁刚性拱（倒洛泽拱）
已塌，尚存残孔8孔）。
第三章 拱桥上部结构-1
6
薄拱的拱厚最小者仅及拱跨的1／66.7， 而 一 般 拱 厚 则 为 1 ／ 20 左 右 。 现 存 枫 桥 （清代建）也是薄拱。
薄墩之薄，相邻两拱圈拱石相接，特别 是三孔连拱薄墩桥，中孔大、边孔小， 两岸以踏步上桥。桥成驼峰形，造型美 观。
第三章 拱桥上部结构-1
分离的拱肋间须设置横系梁 肋拱适合大中跨径拱桥。
第三章 拱桥上部结构-1
54
肋拱桥桥型图
第三章 拱桥上部结构-1
55
肋拱桥的拱肋截面形式
第三章 拱桥上部结构-1
56
二、箱拱的主拱圈
箱拱或箱形拱的主拱圈全宽采用一个箱 （通常为单箱多室），主拱圈为整体薄 壁箱形结构。
适用于大跨径，挖空率可达50~70%。自 重轻。抗弯抗扭刚度大，横向整体性好， 稳定性好。吊装要求高，一般在跨径50m 以上。
第三章 拱桥上部结构-1

《拱桥的概述和构造》 PPT课件
这个PPT课件将带您深入了解拱桥的概述和构造。您将了解到拱桥的定义、历 史、现状、作用、特点以及结构和构造。让我们一起开始这个有趣的探索之 旅吧！
课程简介
拱桥的定义
探索拱桥的定义，了解什么 是拱桥以及它的基本特征和 结构。
拱桥的历史和现状
深入了解拱桥的历史背景和 现存的各种拱桥类型，以及 它们的极富创造性的设计。
• 高强度和稳定性 • 经久耐用 • 美观大方 • 能承受大荷载
拱桥的缺点
• 施工成本较高 • 对地基要求严格 • 拓展难度大 • 分类型无法适应曲线或深山区
拱桥的发展趋势
• 结构创新和材料改进 • 充分利用数字技术和3D
打印技术 • 注重环保和可持续发展 • 巧妙融合传统和现代设计
结语
拱桥的重要性和现实意义
深刻认识到拱桥在交通、建筑和文化等领域中的重 要性和现实意义。
对拱桥的进一步思考和发展建议
展望拱桥的未来，提出进一步探索和发展的建议， 开启更美好的建筑时代。
拱桥的作用和特点
探讨拱桥在交通建设和城市 规划中的重要作用，以及其 独特的结构特点。
拱桥的结构与构造
1
拱的形状和分类
了解拱桥的各种形状和分类，包括半圆拱、梁拱、拱洞等不同的结构形式。
2
拱桥的构造要素
深入了解拱桥的构造要素，包括拱脚和拱顶、拱肋和拱板、地基和底座等关键部分。
拱桥的力学分析
1 拱桥的受力形式
学习拱桥的受力形式，包 括在不同负载和环境条件 下如何平衡力的分布。
2 拱桥的压力和张力
了解拱桥在承受载荷时的 压力和张力的分布情况， 并如何进行有效的压力控 制。
3 拱桥的应力和变形
研究拱桥的应力和变形情 况，了解如何通过设计和 结构调整来减小桥梁的应 力和变形。

精选课件ppt
24
4、拱身形式和截面高度以及拱的结构布 置和支承体系设置。
（1）拱身截面高度估算（L为拱的跨度） 钢筋混凝土拱: 实体式 （1/30～1/40）L 钢结构拱：
实体式 （1/30～1/80）L 格构式 （1/30～1/60）L （2）支承体系设置
精选课件ppt
25
二．结构布置：拱结构根据建筑平面形式的不同，有 下列不同的布置方案
一．拱的合理轴线 ：在一定荷载作用下， 使拱处于无弯矩状态的拱轴曲线，称为 拱的合理轴线。它有助于我们选择拱的 合理形式。
M= M0－H×y N=Q0×Sin￠＋H×Cos￠ Q=Q0× Cos￠－ H× Sin￠
对于不同的结构形式（无铰、二铰、 三铰拱）；在不同荷载作用下，拱的合 理轴线是不同的。
B、拱身截面内的剪力小于相应的简支梁的剪力。
C、拱身截面存在有较大的轴力（以压力为主）， 而简支梁的轴力为零。
从上述分析可知，拱结构的内力主要是压 力，由此，我们便可以利用抗压性能好的混凝 土、砖石等材料建造较大跨度的结构。在实际 工程中，钢筋混凝土拱应用较为广泛，此外， 还有钢桁架拱。
精选课件ppt
L，但不小于1/10 L
精选课件ppt
12
B．拱身截面：
拱身截面宽度“B”视其截面高度而定，
为保证平面外的刚度与稳定，拱身应由足够
的宽度，一般取B＝h/2，其截面高度： 钢筋混凝土肋形拱： h=（1/40~1/30）L 钢结构实腹式肋拱： h=（1/80~1/50）L 钢结构格构式肋拱： h=（1/60~1/30）L
其优点：省料、自重轻，且平面外刚 度大，造型优美。
精选课件ppt
16
1．筒拱：肋形拱是曲杆，筒拱是曲 板，后者纵向是直线，故横向刚度小， 不利于承受不对称荷载，因此，跨度 不能太大。

. 38
【附-桥例】新河峡谷桥
【模块编号】MU-06-01
位于美国弗吉尼亚州跨越新河谷的一座桁架拱桥。跨径518m，桥面宽 22m，在水面以上268m立柱的箱形截面具有强烈的锥度，桥梁纤细而 精美，欧洲式的桥面结构，不但使风载减小，而且使结构的外观更漂 亮。
. 39
【附-桥例】关渡桥
【模块编号】MU-06-01
【模块编号】MU-06-01
Modular Unit-0601
拱桥的构造和特点
. 1
【模块编号】MU-06-01
主要内容
一、拱桥的基本特点及其适用范围 二、拱桥的组成及主要类型 三、拱桥的选择与布置 四、主拱的构造 五、拱上建筑的构造 六、拱桥的其它细部构造
. 2
【附】 国内较著名的大跨径拱桥
【模块编号】MU-06-01
. 24
【附-桥例】水口电站-闽江桥
【模块编号】MU-06-01
主跨为2x132m，矢跨比1/8，空腹式等截面悬链线钢筋混凝土薄壁箱形 拱。该桥分5节预制，采用缆索吊装单片拱肋合拢。北岸跨铁路为 2x20m钢筋混凝土T梁，南岸跨公路为1孔20m钢筋混凝土简支呈喇叭形 井字梁。主孔墩为腰形墩身圆形沉井基础，底节钢壳浮运。
. 51
【附-桥例】日本 -高松桥
. 22
【附-桥例】涪陵-乌江大桥（施工中）
【模块编号】MU-06-01
采用转体法施工，先在两岸上、下游组成3m宽的边箱，待转体合 拢后吊装中箱顶、底板，最后组成3室箱。
. 23
【附-桥例】巫山-龙门桥
【模块编号】MU-06-01
是中国第一座采用无平衡重转体法施工的拱桥。主桥为1孔122m钢筋 混凝土箱形拱，右岸半跨是全宽一次预制，左岸半跨分成单箱分别在 上、下游预制，不对称转体到对称转体再合拢。

桥型
下承式系杆拱
桥型
下承式系杆拱
桥型
飞鸟拱
桥型
飞鸟拱
桥型
斜靠拱
桥型
分叉拱
桥型
海鸟拱Βιβλιοθήκη 桥型 桁架拱拱梁组合桥梁简介
概念
拱梁组合体系桥是将主要承受压力的拱肋和行车道梁组合起 来共同承受荷载，充分发挥拱肋和行车道梁的共同作用来达 到节省材料的目的，其桥型也较为美观。 上海地区较常采用无推力的拱梁组合体系即系杆拱桥，一般 有拱肋、吊杆、纵横梁及桥面板组成。 系杆拱桥建筑高度较低，一般由纵梁控制、其高度在1.5～2m 左右，特殊情况可更低。 系杆拱桥可采用先拱后梁吊装法进行施工，大为减小对桥下 净空的影响。 系杆拱桥建安费在7500元／m2左右。 但系杆拱桥养护要求较高，其锚头易进水、锈蚀，吊杆更换 困难，需加强桥梁的日常监测养护。

竣工阶段
拱桥建造完成后，需要进行验收 和验收合格后的交付使用。
六、拱桥的养护与维修
拱桥的养护与维修的重 要性
定期的养护和维修可以延长 拱桥的使用寿命，保持桥梁 的安全和稳定。
拱桥的日常养护
日常养护工作包括洗车、除 草、检查桥面等，以保持桥 梁的干净和正常使用。
拱桥维修的技术方法
拱桥维修包括修补损坏部位、 更换老化材料等，需要采用 合适的技术方法进行。
《拱桥基础知识》PPT课 件
本PPT课件为拱桥基础知识的全面介绍和讲解，从引言到经典案例，带您深入 了解拱桥的结构、类型、设计要点、建造流程和养护维修等内容。
一、引言
什么是拱桥
拱桥是由一组拱构件构成的桥梁结构，它通过拱的作用承受和传递荷载。
拱桥的历史发展
拱桥作为一种古老而重要的桥梁形式，经过数千年的发展和演变，成为世界各地的交通枢纽 和建筑艺术的代表。
二、拱桥结构
拱桥的基本构成部分
拱桥由桥面、拱体、墩台等部分 组成，每个部分都发挥着重要的 作用。
拱与墩的关系
拱和墩相互支撑，共同承载桥梁 的重量，并将荷载传递到地基。
拱顶处的应力状态
在荷载作用下，拱顶产生压应力， 拱脚产生拉应力，形成整体的力 学平衡。
三、拱桥类型
1 圆拱桥
圆拱堪称拱桥的经典形式，具有稳定且美观的特点，在世界各地都有许多著名的圆拱桥。
2 平拱桥
平拱桥的拱的曲率半径较大，外形相对较平坦，适用于跨越平缓的河谷和低洼地区。
3 钢筋混凝土拱桥
钢筋混凝土拱桥以钢筋混凝土为主要材料，具有较高的强度和耐久性，广泛运用于现代 桥梁建设。
四、拱桥的设计要点
1
跨径的确定
2
跨径是拱桥设计的重要参数，要根据桥

南京大剧院
南京大剧院以其独特的拱形屋顶，成为城市地 标和建筑奇观。
卡塔尔拉丁长廊
卡塔尔拉丁长廊的拱形结构犹如艺术品，为人 们提供独特的空间体验。
结论
拱式结构以其独特的造型和良好的结构性能，在建筑设计领域具有重要的价值和广阔的发展前景。
参考文献
以下是本课件所引用的相关文献： - 文献1 - 文献2 - 文献3
设计原则
拱式结构的设计需要考虑力学原理、施工工 艺和使用需求等因素。
拱式结构的应用
桥梁建设
拱式结构在桥梁建设中具有广泛应用，如拱 桥和悬索桥。
建筑物
拱式结构也被用于建筑物的设计，如教堂、 博物馆和购物中心。
体育场馆
许多体育场馆采用拱形屋顶结构，提供良好 的观赏视野和空间感。
其他应用领域
此外，拱式结构还可以用于地下隧道、车库 和机场等各种场所。
古代的拱式结构
古代文明中的拱式结构，如古希腊的拱桥和罗马建筑中的穹顶，展现了拱式结构的卓越能 力。
现代的。
应用
现代建筑中普遍使用拱式结构，使建筑更加美观 和稳固。
拱式结构的设计
特点
拱式结构的特点包括优美的造型、较高的稳 定性和合理的力学分布。
《拱式结构案例分析》 PPT课件
这是一份关于拱式结构的案例分析课件，介绍了拱式结构的概述、历史背景、 设计原则、应用领域、优缺点及案例分析等内容。
概述
拱式结构指的是一种基于拱形的建筑结构，它具有独特的形态和良好的结构性能。本节将介绍拱式结构 的定义和使用原因。
历史背景
起源和发展
拱式结构的起源可以追溯到古代文明时期，随着技术的进步，拱式结构的应用范围逐渐扩 大。
拱式结构的优点和缺点
1 优点
