建筑施工起重机械塔吊、施工升降机课件

contents •起重机械基本概念与分类•起重机械安全操作规范•危险源辨识与风险评估方法•应急处理措施与事故案例分析•法律法规要求与企业内部管理制度•实践操作考核与持续改进计划目录01起重机械基本概念与分类定义及功能定义起重机械是一种用于垂直升降或者垂直升降并水平移动重物的机电设备，其范围规定为额定起重量大于或者等于0.5t的升降机；额定起重量大于或者等于1t，且提升高度大于或者等于2m的起重机和承重形式固定的电动葫芦等。

功能起重机械在物料搬运过程中主要起到提升、搬运、装卸和堆垛等功能，是现代化生产不可缺少的重要组成部分。

常见类型与特点桥式起重机门式起重机塔式起重机相关术语解析额定起重量指起重机允许吊起的重物连同吊具（或属具）质量的总和（对于流动式的单斗臂架类起重机其额定起重量指的是最小幅度时的起重量）。

最大幅度指起重机置于水平场地时，空载吊具垂直中心线至回转中心线之间的最大水平距离。

最大起重量指起重机在某一幅度处所能吊起的最大负荷量，它随着幅度的增大而减小。

02起重机械安全操作规范操作前检查与准备正确使用吊索具和吊钩01020304起重机械操作人员应熟悉并遵守指挥人员的指挥信号，确保与指挥人员之间的通讯畅通。

在多人协同作业时，应明确各自的职责和分工，保持密切的配合和沟通。

在遇到恶劣天气或其他紧急情况时，应及时向指挥人员报告并采取相应的安全措施。

遵守信号指挥和通讯规定在进行斜拉或斜吊作业时，应确保起重机械的稳定性和安全性，防止发生倾覆或溜钩等事故。

对于特殊形状或超大件的吊物，应制定专门的吊装方案和安全措施，并经相关部门审批后方可实施。

严格遵守起重机械的额定载重量和起升高度限制，严禁超载作业。

严禁超载和斜拉斜吊03危险源辨识与风险评估方法识别危险源及隐患01020304起重机械本身操作人员吊运物品环境因素定性评估法定量评估法综合评估法030201风险评估方法介绍制定针对性防范措施04应急处理措施与事故案例分析应急处理措施讲解在发生异常情况时，第一时间按下紧急停机按钮，切断电源，防止事故扩大。

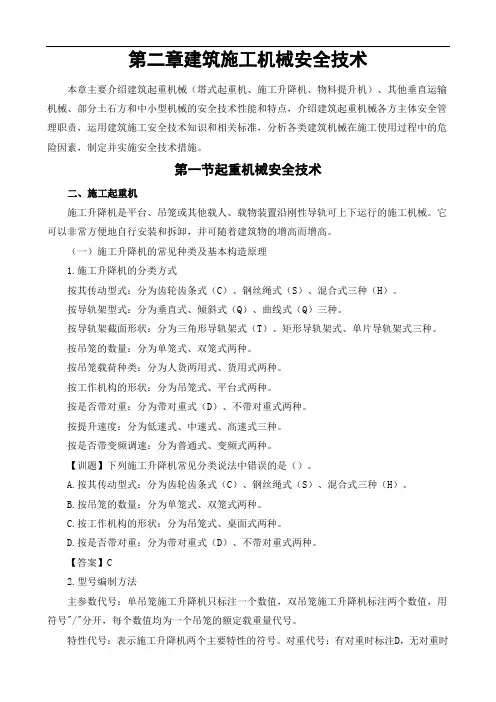

第二章建筑施工机械安全技术本章主要介绍建筑起重机械（塔式起重机、施工升降机、物料提升机）、其他垂直运输机械、部分土石方和中小型机械的安全技术性能和特点，介绍建筑起重机械各方主体安全管理职责，运用建筑施工安全技术知识和相关标准，分析各类建筑机械在施工使用过程中的危险因素，制定并实施安全技术措施。

第一节起重机械安全技术二、施工起重机施工升降机是平台、吊笼或其他载人、载物装置沿刚性导轨可上下运行的施工机械。

它可以非常方便地自行安装和拆卸，并可随着建筑物的增高而增高。

（一）施工升降机的常见种类及基本构造原理1.施工升降机的分类方式按其传动型式：分为齿轮齿条式（C）、钢丝绳式（S）、混合式三种（H）。

按导轨架型式：分为垂直式、倾斜式（Q）、曲线式（Q）三种。

按导轨架截面形状：分为三角形导轨架式（T）、矩形导轨架式、单片导轨架式三种。

按吊笼的数量：分为单笼式、双笼式两种。

按吊笼载荷种类：分为人货两用式、货用式两种。

按工作机构的形状：分为吊笼式、平台式两种。

按是否带对重：分为带对重式（D）、不带对重式两种。

按提升速度：分为低速式、中速式、高速式三种。

按是否带变频调速：分为普通式、变频式两种。

【训题】下列施工升降机常见分类说法中错误的是（）。

A.按其传动型式：分为齿轮齿条式（C）、钢丝绳式（S）、混合式三种（H）。

B.按吊笼的数量：分为单笼式、双笼式两种。

C.按工作机构的形状：分为吊笼式、桌面式两种。

D.按是否带对重：分为带对重式（D）、不带对重式两种。

【答案】C2.型号编制方法主参数代号：单吊笼施工升降机只标注一个数值，双吊笼施工升降机标注两个数值，用符号"/"分开，每个数值均为一个吊笼的额定载重量代号。

特性代号：表示施工升降机两个主要特性的符号。

对重代号：有对重时标注D，无对重时省略。

标记示例：齿轮齿条式施工升降机，双吊笼有对重，一个吊笼的额定载重量为2000kg，另一个吊笼的额定载重量为2500kg，导轨架截面为矩形，表示为：施工升降机SCD200/250。

垂直运输机械建筑施工中，建筑材料的垂直运输和施工人员的上下，需要依靠垂直运输设施。

塔式起重机、施工升降机和龙门架(井架)物料提升机是建筑施工中最为常见的垂直运输设备。

(一)塔式起重机1．塔式起重机的分类塔式起重机简称塔机。

塔机根据其不同的型式，有如下分类方式。

(1)按结构型式分①固定式塔式起重机：通过连接件将塔身基架固定在地基基础或结构物上，进行起重作业的塔式起重机。

②移动式塔式起重机：具有运行装置，可以行走的塔式起重机。

根据运行装置的不同，又可分为轨道式、轮胎式、履带式。

(2)按回转型式分①上回转塔式起重机：回转支承设置在塔身上部的塔式起重机。

又可分为塔帽回转式、塔顶回转式、上回转平台式、转柱式等形式。

②回转塔式起重机：回转支承设置于塔身底部、塔身相对于底架转动的塔式起重机。

(3)按架设方法分①非自行架设塔式起重机：依靠其他起重设备进行组装架设成整机的塔式起重机。

②自行架设塔式起重机：依靠自身的动力装置和机构能实现运输状态与工作状态相互转换的塔式起重机。

(4)按变幅方式分①小车变幅塔式起重机：起重小车沿起重臂运行进行变幅的塔式起重机。

②动臂变幅塔式起重机：臂架作俯仰运动进行变幅的塔式起重机。

③折臂式塔式起重机：根据起重作业的需要，臂架可以弯折的塔式起重机。

它可以同时具备动臂变幅和小车变幅的性能。

2．塔式起重机的主要机构塔式起重机是一种塔身直立、起重臂回转的起重机械，是由包括底架、塔帽、塔身、起重臂、平衡臂、转台等部分组成。

塔机一般设置有起升机构，变幅机构、回转机构和行走机构。

这四个机构是塔机最基本的工作机构。

3．安全装置(1)起重力矩限制器塔吊在吊装物体时，吊装半径和吊物重量的乘积是一个不变的定数。

根据这个原理制作了起重力矩限制器，主要作用是防止超载的安全装置。

力矩限制器仅对塔机臂架的纵向垂直平面内的超载力矩起防护作用，不能防护斜吊、风载、轨道的倾斜或陷落等引起的倾翻事故。

(2)起重量限制器起重量限制器的作用是保护起吊物品的重量不超过塔机的允许的最大起重量，是用以防止塔机的吊物重量超过最大额定荷载，避免发生机械损坏事故。

施工升降机安全培训图文PPT驾驶员“五要、五不要”要经过市级考核站培训、考核合格，且持有市级施工电梯安全操作证的驾驶员操纵施工电梯，不得让无证者操纵施工电梯。

要按施工电梯安全使用技术规定操纵施工电梯，不得进行违章操纵施工电梯。

要用手去控制操纵杆或按钮，不允许用手臂或身体其它部位去碰撞开启操纵杆或扭。

要让乘员站在吊笼内或防护围栏外候乘电梯．不得站在吊笼门或防护围栏门之间的位置上。

紧急情况下，要听从验收人员的指挥．不听从其它任何人的指挥。

驾驶员“十不开”吊笼超额定戴荷不开(试验除外)，额定乘员数为8 1(8名乘坐人员1名操作人员)。

安全装置失效不开（如防坠安全器超过标定期限，限位装置失效等）。

货物体积大，影响吊笼门开关不开。

货物堆放不稳妥不开。

货物长度过长．有外伸现象不开。

检修人员在吊笼顶部或在地坑内不开(但在检修人员指令下可点动上下)。

吊笼门和围栏门联锁失灵吊笼门关闭不好不开。

吊笼运行速度超额定或快或慢不开。

乘员把头、手或脚伸出吊笼外不开。

施工电梯的吊笼运行时有异样声响或感觉不好不开。

操作注意事项操作施工电梯的驾驶员必须身体健康，特别是不应患有心脏病、高血压等疾病。

操作施工电梯的驾驶员需经过专门培训并经市级考核合格后持安全操作证者。

接班后第一次运行．需将吊笼装好额定载荷提升至离地面约1m 高度处．停机检查吊笼是否有自动下滑现象，如有此现象，则应将吊笼返回地面．调整电磁制动器的制动力矩。

驾驶员开机时应思想集中，不得与乘员闲谈、或看书报等，并随时扩大视野和听野，注意各类信号，遇事故或危险时应立即停车。

严禁吊笼超额定负载工作，载荷重心布置不得内偏或外偏(试验除外)，应在吊笼底板上均匀分布。

主令开关接通电源后，驾驶员不准离开吊笼，若需要离开吊笼时，则必须把吊笼下降到地面站．切断电源，锁好控制箱，关好基础防护围栏门后方可离开。

施工电梯在视野差，如大雾、雷雨等危险条件下，以及结冰低温环境下．如温度低于-20℃以上均禁止开机操作。

工程施工机械一、建筑施工机械建筑施工机械是在建筑工程中用于各项施工作业的机械设备，包括各类起重机械、混凝土搅拌站、混凝土泵车、泵送车、挖掘机、推土机、装载机、压路机、塔吊、脚手架等。

这些机械设备在建筑施工中起着不可替代的作用，提高了工程施工的效率和质量。

1. 起重机械起重机械是建筑施工中常见的机械设备之一，主要用于吊装和搬运重物。

常见的起重机械包括塔吊、升降机、起重机、桥梁起重机等。

这些起重机械的使用，可以大大提高建筑工程的施工效率，减少人力成本，确保工程的顺利完成。

2. 混凝土搅拌站混凝土搅拌站是将水泥、砂子、骨料等原材料进行搅拌混合，并制成混凝土的设备。

在建筑工程中，混凝土是最常用的建筑材料之一，混凝土搅拌站的运用可以保证混凝土的质量和生产的效率，减少施工中的浪费。

3. 压路机压路机是用于压实土地、沥青和混凝土道路等地面的机械设备。

在路面施工中，压路机的使用可以使道路表面更加平整均匀，增加道路的使用寿命，提高车辆的行驶舒适性，确保交通安全。

4. 挖掘机挖掘机是用于挖掘土方、装载、运输材料的重型机械设备。

在建筑工程中，挖掘机的使用可以减少人力成本，提高开挖土地的效率，快速完成土方施工任务。

二、道路建设机械道路建设机械是在道路建设工程中用于各项施工作业的机械设备，包括路面铺设机、摊铺机、密封层喷射车、砂石分选机、路面切割机等。

这些道路建设机械的使用，可以提高道路建设的施工效率和质量，确保道路的安全和耐久性。

1. 路面铺设机路面铺设机是在道路建设中用来铺设沥青路面的机械设备。

通过路面铺设机的使用，可以使路面平整、坚固，减少沥青的损耗，提高路面的使用寿命，确保道路的平顺性和安全性。

2. 摊铺机摊铺机是用于铺设水泥混凝土、沥青混凝土等材料的机械设备。

在道路建设中，摊铺机的使用可以使铺设材料均匀一致，提高道路的承载能力和抗压性，确保道路的耐久性和安全性。

3. 密封层喷射车密封层喷射车是用于喷涂道路密封层的机械设备。
