06K503：太阳能集热系统设计与安装

暖通专业规范及图集规范：《采暖通风与空气调节设计规范》GB50019-2003《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《通风与空调工程施工质量验收规范》GB50243-2002《地面辐射供暖技术规程》JGJ142-2002《居住建筑节能设计标准》DB13J63-2007《公共建筑节能设计标准》DB13J81-2009《严寒和寒冷地区居住建筑节能设计标准》JGJ26-2010《民用建筑热工设计规范》GB50176-93《人民防空地下室设计规范》GB50038-2005《人民防空工程设计防火规范》GB50098-2009《建筑设计防火规范》GB50016-2006《高层民用建筑设计防火规范》GB50045-95（2005年版）《汽车库、修车库、停车场设计防火规范》GB50067-97《城市热力网设计规范》CJJ34-2002《城镇燃气设计规程》GB50028-2006《泵站设计规范》《工业设备及管道绝热工程施工规范》GB50126-2008《工业设备及管道绝热工程质量检验评定标准》GB50185-2010《洁净室施工及验收规范》GB50591-2010《暖通空调制图标准》GB/T50114-2001《输气管道工程设计规范》GB50251-2003《冷库设计规范》GB50072-2010《民用建筑太阳能热水系统应用技术规范》GB50364-2005《综合布线系统工程设计规范》GB50311-2007采暖通风与空气调节实用设计手册全国暖通空调及动力专业技术措施河北标05N图集国标图集：05K232分(集)水器分汽缸07FK01-02防空地下室通风设计图集CJ/T 228-2006 燃气采暖热水炉05K102风机安装06K105屋顶自然通风器选用与安装通风机安装2002年合订本K103建筑防排烟系统设计和设备附近选用与安装07K120风阀选用与安装06K131风管测量孔和检查门08K132金属、非金属风管支吊架05K210采暖空调循环水系统定压07K203建筑空调循环冷却水系统设计及安装97K130-1ZP型片式消音器、ZW型消声弯管07K201管道阀门选用与安装07K304空调机房设计与安装06K301-1空气-空气能量回收装置选用与安装（新风换气机部分）06K301-2空调系统热回收装置选用与安装01（03）K403风机盘管安装（含2003年局部修改版）03（05）K404低温热水地板辐射供暖系统安装（含2005年局部修改版）05K405新型散热器选用与安装K4021-2散热器系统安装（2002年合订本）03K501燃气红外线辐射供暖系统设计选用与施工安装03K502热水集中采暖分户热计量系统施工安装06K503太阳能集热系统设计与安装06K504水环热泵空调系统设计与安装08K507、04R418管道与设备绝热07K506多联式空调机系统设计与施工安装08K508通风管道延程阻力计算选用表10K509、10R504暖通动力施工安装图集一（水系统）05SK604民用建筑工程设计常见问题分析及图示-暖通空调及动力专业09K601、602民用建筑工程暖通空调及动力设计深度图样（2009年合订本）05R407蒸汽凝结水回收及疏水装置的选用与安装05R410热水管道直埋敷设05R417室内管道支吊架98R418管道与设备保温98R419管道与设备保冷05R501公用设备专业常用压力管道设计05R502燃气工程设计与施工.。

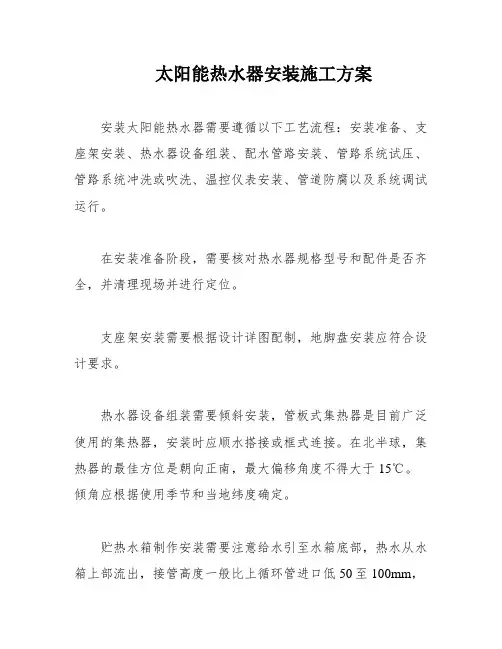

太阳能热水器安装施工方案安装太阳能热水器需要遵循以下工艺流程：安装准备、支座架安装、热水器设备组装、配水管路安装、管路系统试压、管路系统冲洗或吹洗、温控仪表安装、管道防腐以及系统调试运行。

在安装准备阶段，需要核对热水器规格型号和配件是否齐全，并清理现场并进行定位。

支座架安装需要根据设计详图配制，地脚盘安装应符合设计要求。

热水器设备组装需要倾斜安装，管板式集热器是目前广泛使用的集热器，安装时应顺水搭接或框式连接。

在北半球，集热器的最佳方位是朝向正南，最大偏移角度不得大于15℃。

倾角应根据使用季节和当地纬度确定。

贮热水箱制作安装需要注意给水引至水箱底部，热水从水箱上部流出，接管高度一般比上循环管进口低50至100mm，并保证正常循环时淹没在水面以下。

上循环管接至水箱上部，一般比水箱顶低200mm左右，但要保证正常循环时淹没在水面以下。

下循环管接自水箱下部，出水口宜高出水箱底50mm以上。

水箱应设有泄水管、透气管、溢流管和需要的仪表装置。

配水管路安装需要缩短上、下循环管道的长度和减少弯头数量，采用大于4倍曲率半径、内壁光滑的弯头和顺流三通。

在设置几台集热器时，集热器可以并联、串联或混联，但要保证循环流量均匀分布，循环管路要对称安装，各回路的循环水头损失平衡。

循环管路（包括上下集管）安装应不小于的坡度，以便于排气。

管路最高点应设通气管或自动排气阀。

循环管路系统需要在最低点安装泄水阀，以便将系统中的水全部排出。

每个集热器的出口都应该安装温度计。

机构循环系统适用于大型热水器设备。

安装要求与自然循环基本相同，但还需要注意以下几点：A) 水泵安装应能够在100℃高温下正常运行。

B) 间接加热系统的高点应该安装膨胀管或膨胀水箱。

热水供应管路系统的安装应遵循《SGBZ-0502室内给水管道安装施工工艺标准》。

在进行保温前，必须进行水压试验，试压值应为管道系统工作压力的倍数，最小不低于设计要求。

在系统试压完毕后，应该进行冲洗或吹洗工作，直至将污物冲净为止。

太阳能系统的安装一般按照如下步骤施工：1、集热器基础制作2、集热器支架制作3、屋面防水处理4、集热器安装、连接5、管道安装6、水箱安装7、电气控制系统安装8、管道试压检查9、补刷管道，支架等防腐漆10、热水系统调试11、管道保温等后期工作集热器安装说明（一）集热器安装位置角度要求1.集热器的安装倾角应与当地纬度相符合；如系统侧重在夏季使用，其倾角宜为当地纬度减10度，如系统侧重在冬季使用，其倾角宜为当地纬度加10度。

2.太阳能集热器安装在平屋面上时，应符合下列要求：（1）对朝向为正南、南偏东或南偏西不大于30度的建筑，集热器可与建筑同向安装；（2）对朝向南偏东或南偏西大于30度的建筑，集热器朝向宜朝南安装或南偏东、南偏西小于30度安装；（3）对受条件限制，集热器不能朝南安装的建筑，集热器可朝南偏东、南偏西或朝东朝西安装，但集热器面积应有相应补偿。

3.当集热器安装在坡屋面上时，应符合下列要求：（1）集热器可安装在南向、南偏东、南偏西或朝东、朝西建筑坡屋面上；（2）坡屋面上的集热器应采用顺坡嵌入安装或顺坡架空安装；（3）作为屋面板的集热器应安装在建筑承重结构上。

4.太阳能集热器安装在阳台上，应符合下列要求：宜安装在朝南、南偏东、南偏西的阳台上，集热器可安装在阳台栏板上或作为阳台栏板使用。

集热器与立面宜有不小于20°的夹角。

5.太阳能集热器安装在墙面上，应符合下列要求：集热器可安装在建筑的朝南、南偏东、南偏西的墙面上，或直接构成建筑墙面。

（二）集热器安装要求1.嵌入建筑屋面、阳台、墙面或建筑其他部位的太阳能集热器，应满足建筑围护结构的承载、保温、隔热、隔声、防水、防护设计要求。

2.设置太阳能集热器的平屋面应符合下列要求：（1）太阳能集热器的支架应与屋面预埋件固定牢固，并于地脚螺栓周围做密封处理；（2）在屋面防水层上放置集热器时，屋面防水层应包至基座上部，并在基座下部附加防水层；（3）集热器周围屋面、检修通道、屋面出入口和集热器之间的人行通道上应铺设保护层；（4）太阳能集热器与储水箱的连接管线需要穿屋面的，应在屋面预埋防水套管，并对其与屋面相连接处进行防水密封处理。

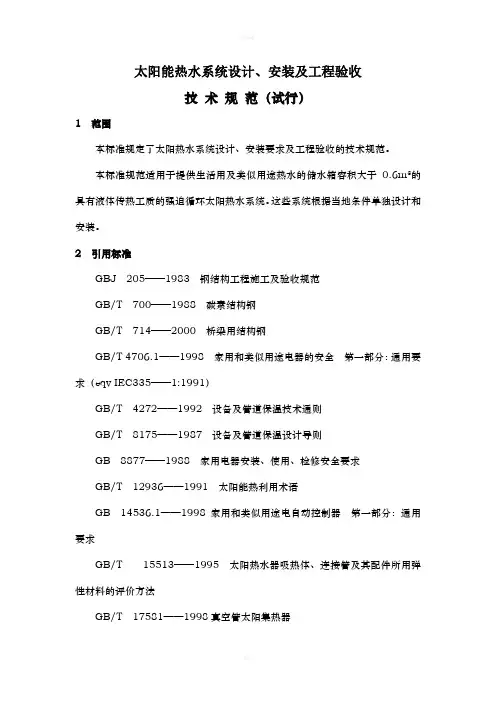

太阳能热水系统设计、安装及工程验收技术规范（试行）1范围本标准规定了太阳热水系统设计、安装要求及工程验收的技术规范。

本标准规范适用于提供生活用及类似用途热水的储水箱容积大于0.6m³的具有液体传热工质的强迫循环太阳热水系统。

这些系统根据当地条件单独设计和安装。

2引用标准GBJ 205——1983 钢结构工程施工及验收规范GB/T 700——1988 碳素结构钢GB/T 714——2000 桥梁用结构钢GB/T 4706.1——1998 家用和类似用途电器的安全第一部分：通用要求（eqv IEC335——1:1991）GB/T 4272——1992 设备及管道保温技术通则GB/T 8175——1987 设备及管道保温设计导则GB 8877——1988 家用电器安装、使用、检修安全要求GB/T 12936——1991 太阳能热利用术语GB 14536.1——1998家用和类似用途电自动控制器第一部分：通用要求GB/T 15513——1995 太阳热水器吸热体、连接管及其配件所用弹性材料的评价方法GB/T 17581——1998真空管太阳集热器GB 50057——1994建筑物防雷设计规范GB 50171——1992 电器装置安装工程盘、柜及二次回路结线施工及验收规范GB 50207——1994 屋面工程技术规范GB 50258——1996 电气装置安装工程1KW及以下配线工程施工及验收规范JB 4088——1999 日用管状电热元件3 定义3.1顶水法利用水的压力将冷水从储水箱或集热器底部注入系统并将储水箱中的热水从储水箱的上部顶出的取热水方法。

3.2 膨胀罐和泄压阀系统中，介质预热膨胀，膨胀罐是安装于系统循环管路上为这种体积变化提供空间的容器，泄压阀是保证设备和管道内介质压力在设定压力之下，保护设备和管道，防止发生意外。

4 系统类别与特征4.1强迫循环系统强迫循环系统是利用机械设备等外部动力迫使传热工质通过集热器进行循环的太阳热水系统。

太阳能集中供热系统设计安装太阳能热水工程的设计与安装关于太阳能热水工程的各种优势、特点，在很多文章中多有介绍，在此就不重复阐述了。

根据我们设计太阳能热水工程的一些体会，做一些介绍。

设计工作开展之前，注意做好全面分析、合理设计、选用适宜的太阳能热水系统方案，才能达到用户满意的使用要求。

在设计方案中，根据用户单位不同条件和需求要灵活分析、确定，不能采用一、二个固定模式设计、安装。

一、设计之前了解的问题：1、用户单位的建筑条件：建筑物集热面积的大小、形状、建筑物高度以及允许放置水箱的位置（楼顶、地面、地下室等）大多不一样而不相同。

2、用户单位要求情况：日均用水总量；用户是每日定时一次使用还是随时使用；要求用水温度；用水使用位置；实际用途：洗浴用水、浴池加温、鱼池加温、环境（种植或养殖大棚）加温。

3、用户单位辅助能源的条件：确定采用（电加热器，电锅炉，燃油、燃气锅炉，水源、地源或空气源热泵机组等）一种方案或二种以上的组合方案。

4、地理位置及条件：根据用户的地理纬度和冬季最低环境温度、四季日照条件、朝阳的方向是否有遮挡，分析安装条件。

5、用户单位的水压与电压：了解用户单位的水压与电压以及供应情况。

二、常见的几种设计方案1、家用太阳能热水器的串并联方案。

在用户要求不是很高的情况下较为常见，适宜在用户条件比较简单的环境使用。

安装数量太多则载荷过重，对于建筑物会有不利影响。

设计中注意上下水主管路的直径与串并联数量关系，避免补水量与用水量产生矛盾。

2、自然循环设计方案。

在小吨位用水量中也很普遍，不适于大吨位用水量方式。

这种方式比较简单，有一定的要求，水箱与太阳能集热器的高度问题，水箱的支架要计算载荷问题和防风问题，符合《钢结构设计规范》，无论是采用什么方式的太阳能集热器，其串并联的数量要求合理，应符合《太阳能热水系统设计、安装及工程验收技术规范》。

3、定温放水设计方案。

通过集热器与水箱之间的温差，控制进凉水方式将达到设定温度的热水顶入水箱，水箱的热水注满后通过温差循环继续增温，这也是很多太阳能公司目前使用的方案。

太阳能热水系统设计、安装及工程验收技术规范（试行）1范围本标准规定了太阳热水系统设计、安装要求及工程验收的技术规范。

本标准规范适用于提供生活用及类似用途热水的储水箱容积大于0.6m³的具有液体传热工质的强迫循环太阳热水系统。

这些系统根据当地条件单独设计和安装。

2引用标准GBJ 205——1983 钢结构工程施工及验收规范GB/T 700——1988 碳素结构钢GB/T 714——2000 桥梁用结构钢GB/T 4706.1——1998 家用和类似用途电器的安全第一部分：通用要求（eqv IEC335——1:1991）GB/T 4272——1992 设备及管道保温技术通则GB/T 8175——1987 设备及管道保温设计导则GB 8877——1988 家用电器安装、使用、检修安全要求GB/T 12936——1991 太阳能热利用术语GB 14536.1——1998家用和类似用途电自动控制器第一部分：通用要求GB/T 15513——1995 太阳热水器吸热体、连接管及其配件所用弹性材料的评价方法GB/T 17581——1998真空管太阳集热器GB 50057——1994建筑物防雷设计规范GB 50171——1992 电器装置安装工程盘、柜及二次回路结线施工及验收规范GB 50207——1994 屋面工程技术规范GB 50258——1996 电气装置安装工程1KW及以下配线工程施工及验收规范JB 4088——1999 日用管状电热元件3 定义3.1顶水法利用水的压力将冷水从储水箱或集热器底部注入系统并将储水箱中的热水从储水箱的上部顶出的取热水方法。

3.2 膨胀罐和泄压阀系统中，介质预热膨胀，膨胀罐是安装于系统循环管路上为这种体积变化提供空间的容器，泄压阀是保证设备和管道内介质压力在设定压力之下，保护设备和管道，防止发生意外。

4 系统类别与特征4.1强迫循环系统强迫循环系统是利用机械设备等外部动力迫使传热工质通过集热器进行循环的太阳热水系统。

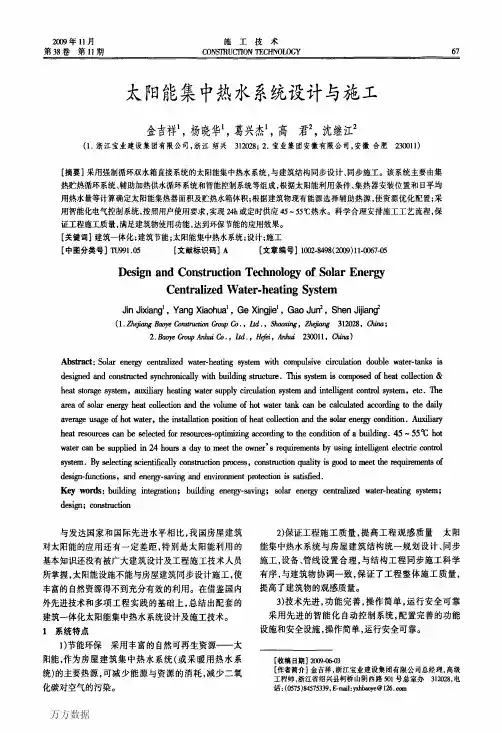

２００９年１１月第３８卷第１１期施工技术ＣＯＮＳＴＲＵＣｎ０ＮＴＥＣＨＮＯＬＯ（汀６７太阳能集中热水系统设计与施工金吉祥１，杨晓华１，葛兴杰１，高君２，沈继江２（１．浙江宝业建设集团有限公司，浙江绍兴３１２０２８；２．宝业集团安徽有限公司，安徽合肥２３００１１）［摘要］采用强制循环双水箱直接系统的太阳能集中热水系统，与建筑结构同步设计、同步施工。

该系统主要由集热贮热循环系统、辅助加热供水循环系统和智能控制系统等组成，根据太阳能利用条件、集热器安装位置和日平均用热水量等计算确定太阳能集热器面积及贮热水箱体积；根据建筑物现有能源选择辅助热源，使资源优化配置；采用智能化电气控制系统，按照用户使用要求，实现２４ｈ或定时供应４５—５５℃热水。

科学合理安排施工工艺流程，保证工程施工质量，满足建筑物使用功能，达到环保节能的应用效果。

［关键词】建筑一体化；建筑节能；太阳能集中热水系统；设计；施工［中图分类号】ＴＵ９９１．０５［文献标识码］Ａ［文章编号］１００２．８４９８（２００９）１１．００６７—０５ＤｅｓｉｇｎａｎｄＣｏｎｓｔｒｕｃｔｉｏｎＴｅｃｈｎｏｌｏｇｙｏｆＳｏｌａｒＥｎｅｒｇｙＣｅｎｔｒａｌｉｚｅｄＷａｔｅｒ－ｈｅａｔｉｎｇＳｙｓｔｅｍＪｉｎＪｉｘｉａｎ９１，ＹａｎｇＸｉａｏｈｕａｌ，ＧｅＸｉｎｇｊｉｅｌ，ＧａｏＪｕ一，ＳｈｅｎＪｉｊｉａｎｇ＝（１．Ｚｈ４ｉ，嘲Ｂａｏｙｅ伤删嘲ＧｒｏｕｐＣｏ．，倒．，鼬咖，秭慨３１２０２８，嘶Ⅵ；２．脚Ｇｒｏｕｐ捌Ｃｏ．，删．，Ｈ４ｅｉ，Ａｎｈｕｉ２３００１１，Ｃｈ／ｎａ）Ａｂｓｔｒａｃｔ：Ｓｏｌａｒｅｎｅｒｇｙｃｅｎｔｒａｌｉｚｅｄｗａｔｅｒ－ｈｅａｔｉｎｇｓｙｓｔｅｍｗｉｔｈｃｏｍｐｕｌｓｉｖｅｃｉｒｃｕｌａｔｉｏｎｄｏｕｂｌｅｗａｔｅｒ－ｔａｎｋｓｉｓｄｅｓｉｇｎｅｄａｎｄｃｏｎｓｔｒｕｃｔｅｄｓｙｎｃｈｒｏｎｉｃａｌｌｙｗｉｔｈｂｕｉｌｄｉｎｇｓｔｒｕｃｔｕｒｅ．Ｔｈｉｓｓｙｓｔｅｍｉｓｃｏｍｒｍｅｄｏｆｈｅａｔｃｏｌｌｅｃｔｉｏｎ＆ｈｅａｔｓｔｏｒａｇｅｓｙｓｔｅｍ，ａｕｘｉｈａｒｙｈｅａｔｉｎｇｗａｔｅｒｓｕｐｐｌｙｃｉｒｃｕｌａｔｉｏｎｓｙｓｔｅｍａｎｄｉｎｔｅｌｌｉｇｅｎｔｃｏｎｔｒｏｌｓｙｓｔｅｍ，ｅｔｃ．Ｔｈｅａｒｅａｏｆｓｏｌａｒｅｎｅｒｇｙｈｅａｔｃｏｌｌｅｃｔｉｏｎａｎｄｔｈｅｖｏｌｕｍｅｏｆｈｏｔｗａｔｅｒｔａｎｋｃａｌｌｂｅｃａｌｃｕｌａｔｅｄａｃｃｏｒｄｉｎｇｔｏｔｈｅｄａｉｌｙａｖｅｒａｇｅｕｓａｇｅｏｆｈｏｔｗａｔｅｒ，ｔｈｅｉｎｓｔａｌｌａｔｉｏｎｐｏｓｉｔｉｏｎｏｆｈｅａｔｃｏｌｌｅｃｔｉｏｎａｎｄｔｈｅｓｏｌａｒｅｎｅｒｇｙｃｏｎｄｉｔｉｏｎ．Ａｕｘｉｌｉａｒｙｈｅａｔｒｅｓｏｕｒｃｅｓｃａｎｂｅｓｅｌｅｃｔｅｄｆｏｒｒｅｓｏｌｌｉ℃ｅｓ—ｏｐｔｉｍｉｚｉｎｇａｃｃｏｒｄｉｎｇｔｏｔｈｅｃｏｎｄｉｔｉｏｎｏｆａｂｕｉｌｄｉｎｇ．４５—５５％ｈｏｔｗａｔｅｒｃａｒｌｂｅｓｕｐｐｌｉｅｄｉｎ２４ｈｏｕｒｓａｄａｙｔｏｍｅｅｔｔｈｅｏｗｎｅｒ’Ｓｒｅｑｕｉｒｅｍｅｎｔｓｂｙ商ｎｇｉｎｔｅｌｌｉｇｅｎｔｅｌｅｃｔｒｉｃｃｏｎｔｒｏｌｓｙｓｔｅｍ．Ｂｙｓｅｌｅｃｔｉｎｇｓｃｉｅｎｔｉｆｉｃａｌｌｙｃｏｎｓｔｒｕｃｔｉｏｎｐｒｏｃｅｓｓ．ｃｏｎｓｔｒｕｃｔｉｏｎｑｕａｌｉｔｙｉｓｇｏｏｄｔｏｍｅｅｔｔｈｅｒｅｑｕｉｒｅｍｅｎｔｓ０ｆｄｅｓｉｇｎ－ｆｕｎｃｔｉｏｎｓ，ａｎｄｅｎｅｒｇｙ－ｓａｖｉｎｇａｎｄｅｎｖｉｒｏｎｍｅｎｔｐｒｏｔｅｃｔｉｏｎｉｓｓａｔｉｓｆｉｅｄ．Ｋｅｙｗｏｒｄｓ：ｂｕｉｌｄｉｎｇｉｎｔｅｇｒａｔｉｏｎ；ｂｕｉｌｄｉｎｇｅｎｅｒｇｙ—ｓａｖｉｎｇ；ｓｏｌａｒｅｎｅｒｇｙｃｅｎｔｒａｌｉｚｅｄｗａｔｅｒ－ｈｅａｔｉｎｇｓｙｓｔｅｍ；ｄｅｓｉｇｎ；ｃｏｎｓｔｒｕｃｔｉｏｎ与发达国家和国际先进水平相比，我国房屋建筑对太阳能的应用还有一定差距，特别是太阳能利用的基本知识还没有被广大建筑设计及工程施工技术人员所掌握，太阳能设施不能与房屋建筑同步设计施工，使丰富的自然资源得不到充分有效的利用。

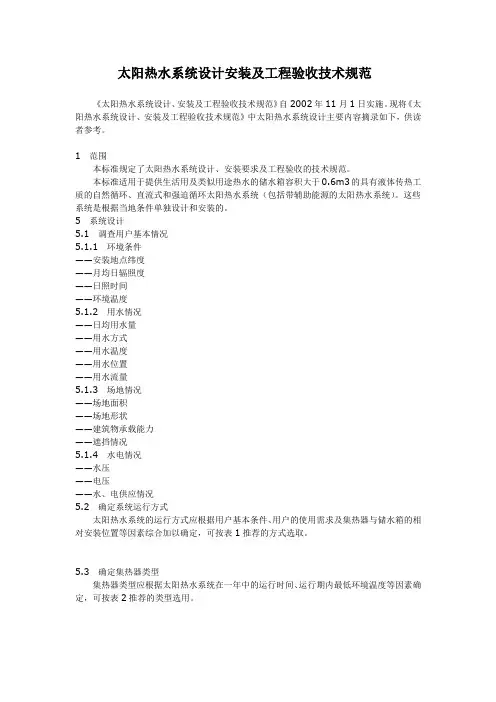

太阳热水系统设计安装及工程验收技术规范《太阳热水系统设计、安装及工程验收技术规范》自2002年11月1日实施。

现将《太阳热水系统设计、安装及工程验收技术规范》中太阳热水系统设计主要内容摘录如下，供读者参考。

1范围本标准规定了太阳热水系统设计、安装要求及工程验收的技术规范。

本标准适用于提供生活用及类似用途热水的储水箱容积大于0.6m3的具有液体传热工质的自然循环、直流式和强迫循环太阳热水系统（包括带辅助能源的太阳热水系统）。

这些系统是根据当地条件单独设计和安装的。

5系统设计5.1调查用户基本情况5.1.1环境条件——安装地点纬度——月均日辐照度——日照时间——环境温度5.1.2用水情况——日均用水量——用水方式——用水温度——用水位置——用水流量5.1.3场地情况——场地面积——场地形状——建筑物承载能力——遮挡情况5.1.4水电情况——水压——电压——水、电供应情况5.2确定系统运行方式太阳热水系统的运行方式应根据用户基本条件、用户的使用需求及集热器与储水箱的相对安装位置等因素综合加以确定，可按表1推荐的方式选取。

5.3确定集热器类型集热器类型应根据太阳热水系统在一年中的运行时间、运行期内最低环境温度等因素确定，可按表2推荐的类型选用。

5.5储水箱5.5.1储水箱的容量应与日均用水量相适应。

5.5.2大面积太阳热水系统的储水箱一般为常压水箱，水箱应有足够的强度和刚度。

5.5.3在储水箱的适当位置应设有通气口、溢流口、排污口和必要的入孔（一般大于3t 的水箱）。

5.5.4储水箱应满足防腐要求，保持水质清洁。

5.5.5为了减少热量损失，储水箱上应设有保温层，其保温设计见5.10。

5.6辅助能源5.6.1如果单靠太阳热水系统不能满足水温及水量的要求，可采用电、燃气、油、煤等辅助能源加以补充。

如果条件许可，宜采用电作为辅助能源。

5.6.2辅助能源可直接加热储水箱中的水，也可通过换热器间接加热储水箱中的水。

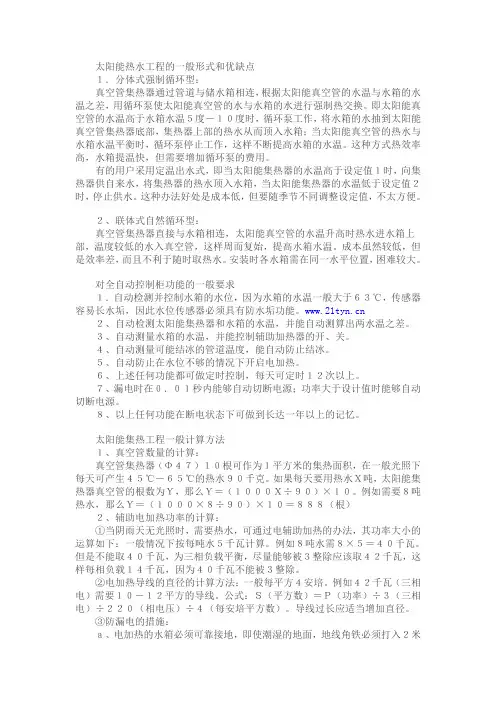

太阳能热水工程的一般形式和优缺点１．分体式强制循环型：真空管集热器通过管道与储水箱相连，根据太阳能真空管的水温与水箱的水温之差，用循环泵使太阳能真空管的水与水箱的水进行强制热交换。

即太阳能真空管的水温高于水箱水温５度－１０度时，循环泵工作，将水箱的水抽到太阳能真空管集热器底部，集热器上部的热水从而顶入水箱；当太阳能真空管的热水与水箱水温平衡时，循环泵停止工作，这样不断提高水箱的水温。

这种方式热效率高，水箱提温快，但需要增加循环泵的费用。

有的用户采用定温出水式，即当太阳能集热器的水温高于设定值１时，向集热器供自来水，将集热器的热水顶入水箱，当太阳能集热器的水温低于设定值２时，停止供水。

这种办法好处是成本低，但要随季节不同调整设定值，不太方便。

２、联体式自然循环型：真空管集热器直接与水箱相连，太阳能真空管的水温升高时热水进水箱上部，温度较低的水入真空管，这样周而复始，提高水箱水温。

成本虽然较低，但是效率差，而且不利于随时取热水。

安装时各水箱需在同一水平位置，困难较大。

对全自动控制柜功能的一般要求１．自动检测并控制水箱的水位，因为水箱的水温一般大于６３℃，传感器容易长水垢，因此水位传感器必须具有防水垢功能。

２、自动检测太阳能集热器和水箱的水温，并能自动测算出两水温之差。

３、自动测量水箱的水温，并能控制辅助加热器的开、关。

４、自动测量可能结冰的管道温度，能自动防止结冰。

５、自动防止在水位不够的情况下开启电加热。

６、上述任何功能都可做定时控制，每天可定时１２次以上。

７、漏电时在０．０１秒内能够自动切断电源；功率大于设计值时能够自动切断电源。

８、以上任何功能在断电状态下可做到长达一年以上的记忆。

太阳能集热工程一般计算方法１、真空管数量的计算：真空管集热器（Φ４７）１０根可作为１平方米的集热面积，在一般光照下每天可产生４５℃－６５℃的热水９０千克。

如果每天要用热水Ｘ吨，太阳能集热器真空管的根数为Ｙ，那么Ｙ＝（１０００Ｘ÷９０）×１０。

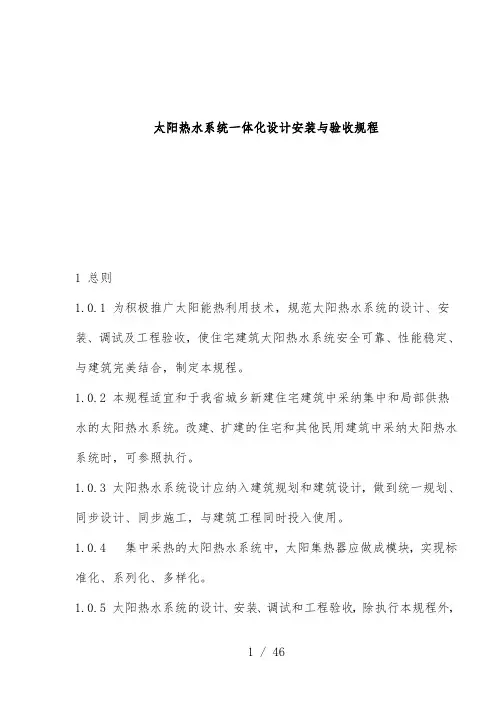

太阳热水系统一体化设计安装与验收规程1 总则1.0.1 为积极推广太阳能热利用技术，规范太阳热水系统的设计、安装、调试及工程验收，使住宅建筑太阳热水系统安全可靠、性能稳定、与建筑完美结合，制定本规程。

1.0.2 本规程适宜和于我省城乡新建住宅建筑中采纳集中和局部供热水的太阳热水系统。

改建、扩建的住宅和其他民用建筑中采纳太阳热水系统时，可参照执行。

1.0.3 太阳热水系统设计应纳入建筑规划和建筑设计，做到统一规划、同步设计、同步施工，与建筑工程同时投入使用。

1.0.4 集中采热的太阳热水系统中，太阳集热器应做成模块，实现标准化、系列化、多样化。

1.0.5 太阳热水系统的设计、安装、调试和工程验收，除执行本规程外，尚应符合国家和我省现行的有关标准、规范的规定。

2 引用标准下列标准所包括的条文，通过在本规程中引用而构成为本规程的条文。

本规程出版时，所示版本均为有效。

所有标准都会被修订，使用本规程的各方应探讨使用下列标准最新版本的可能性。

（1）建筑给水排水设计规范 GB50015-2003（2）建筑物防雷设计规范 GB50057-94（3）电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171-92（4）建筑给水排水及采暖工程施工质量验收规范 GB50242-2002 （5）建筑电气工程施工质量验收规范 GB50303-2002（6）屋面工程技术规范 GB50345-2004（7）太阳能利用术语 GB/T 12936-1991（8）真空管太阳集热器 GB/T 17581-1998（9）太阳热水系统设计、安装肮脏工程验收技术规范 GB/T18713-2002 （10）太阳集热器热性能室内试验方法 GB/T18972-2003（11）家用太阳热水器电辅助热源 NY/513-2002（12）家用太阳热水器储水箱 NY/T514-20023 术语、符号3.1 术语1．天球 celestial sphere为研究天体的位置和运动而辅设的一个半径为无限长的假想球体。
