土木工程毕业设计—建筑结构设计

土 木 工 程（建筑结构—框架结构）毕业设计任务书设计题目： 班级： 学号： 姓名：土木工程教研室编设计题目：×××建筑结构设计一、工程概况（必做）要求简要介绍建筑所在位置，建筑面积，长度，宽度，高度，外型特征等。

（详细可参考建筑设计说明）二、设计原始资料（即建筑所在地的自然条件）（必做）1、基本风压：（可参考《建筑结构荷载规范》（GB50009—2001）或《建筑结构荷载规范》（GB50009—2006）相应规定）2、基本雪压：（可参考《建筑结构荷载规范》（GB50009—2001）或《建筑结构荷载规范》（GB50009—2006）相应规定）3、抗震设防烈度、设计基本地震加速度、设计地震分组等级、抗震设防类别：（推荐参考《建筑抗震设计规范》（GB50011—2008）或可参考《建筑抗震设计规范》（GB50011—2001）相应规定）4、建筑结构设计安全等级、设计使用年限、环境类别5、工程地质条件（主要来源于地质勘测报告）（1）地形、地貌（2）地层岩型特征及分布（3）地下水情况（4）地基岩土承载力标准值（5）结论及建议（可参考地质勘测报告的结论，也可根据地质勘测报告的结论自己判断）三、建筑设计的任务与要求（可根据个人情况选做）建筑设计只需进行方案设计，设计深度达到建筑初步设计阶段。

具体要求如下：1、建筑施工图1)平面图(标准层、底层平面图) 1：100①纵横轴线及轴线编号。

②平面尺寸。

a．总尺寸：建筑外边缘尺寸。

b．轴线尺寸：轴线间尺寸，还须标注出端轴线与建筑外边缘间尺寸。

c．洞间墙段及门窗尺寸：凡洞间墙段为轴线等分者，只需注明洞间的总尺寸。

非等分者，则应按轴线分别注出。

d．局部尺寸：包括墙厚尺寸，不在轴线上的隔墙与相邻轴线间的关系尺寸，建筑内部门窗洞口及壁柜等尺寸。

③室外地坪及楼地面标高，楼地面坡度及坡向(有水房间)。

④固定设施(如卫生间、厨房设备等)应表示。

⑤注门窗编号，门的开启方向及方式，门用M1，M2，……表示，窗用C1，C2，……表示。

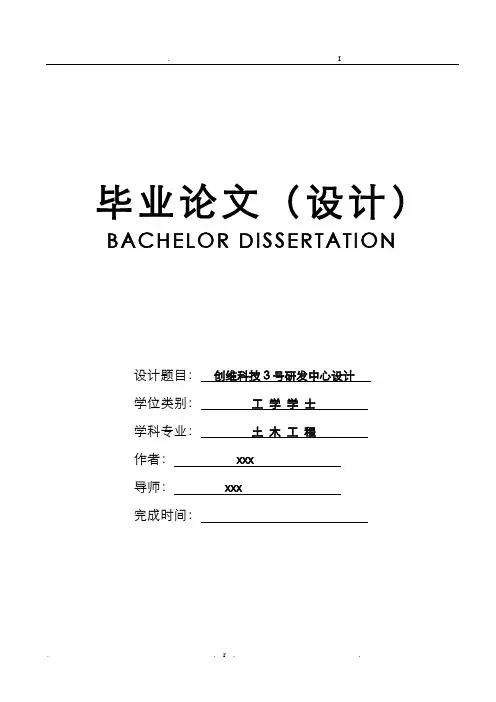

毕业论文（设计）BACH ELOR DISSERTATION设计题目：创维科技3号研发中心设计学位类别：工学学士学科专业：土木工程作者：xxx导师：xxx完成时间：摘要本次毕业设计是一个办公楼，主要进行的是结构设计部分。

结构设计简而言之就是用结构语言来表达工程师所要表达的东西。

结构语言就是结构师从建筑及其它专业图纸中所提炼简化出来的结构元素，包括基础、墙、柱、梁、板、楼梯、大样细部图等等。

然后用这些结构元素来构成建筑物或构筑物的结构体系，包括竖向和水平的承重及抗力体系，再把各种情况产生的荷载以最简洁的方式传递至基础。

结构设计的阶段大体可以分为三个阶段：一、结构方案阶段：根据建筑的重要性，建筑所在地的抗震设防烈度，工程地质勘查报告，建筑场地的类别及建筑的高度和层数来确定建筑的结构形式，本工程采用的是框架结构；二、结构计算阶段：包括荷载计算、力计算和构件计算；三、结构施工图绘制关键词：结构设计；荷载计算；节点验算；AbstractThis graduation project is an office building , it was some of structural design that mainly carried on. The structural design expresses the thing that the engineer will express in structural language in brief. The structural language is structural elements simplified out refined from the building and other specialized drawings of structural engineer, including foundation, wall, column, roof beam, board, stair, full-page proof detail picture, etc.. Then come to form the structural systems of the building or structures with these structural elements, including verticality and bearing and resist strength system of level, and then various load that situation produce in a most succinct way from transmission to foundation.The stage of the structural design can be divided into three stages on the whole:1. Structural scheme stage: According to the importance of the building, providing fortification against earthquakes in the earthquake intensity, the geologic prospect report of the project of the building site, classification and height and storey of the building of the building field are counted to confirm the structural form of architecture, what this project is adopted is frame structure;2. Calculate stage in structure: Including loading and calculating, the internal force is calculated and calculated with the component;Keyword: Structural design; Load and calculate; Nodal checking computations.目录第一章前言 (1)第二章建筑设计理念及依据 (2)2.1设计理念 (2)2.2工程概况 (2)2.3设计依据 (3)2.4建筑设计 (3)2.4.1 平面设计 (3)2.4.2 使用部分的平面设计 (5)2.4.3 门窗的作用及功能要求 (5)2.4.4交通部分的平面设计 (5)2.5立面设计 (5)2.6建筑剖面设计 (6)2.7其它部分做法和说明 (6)第三章结构设计说明 (8)3.1主体工程设计 (8)3.2基本假定与计算简图 (8)3.2.1 基本假定 (8)3.3荷载、侧移计算及控制 (8)3.4力计算及组合 (9)3.4.1 竖向荷载下的力计算 (9)3.4.2 水平荷载下的计算 (9)3.4.3 力组合 (9)3.5构件、节点及基础设计 (9)3.6变形缝的设置 (9)3.7施工材料 (9)3.8施工要求及其他设计说明 (10)第四章结构计算书部分 (11)4.1工程总体概述 (11)4.1.1柱网布置 (11)4.1.2 梁、柱截面尺寸的初步确定 (12)4.1.3 梁柱线刚度 (14)4.1.4各层横向侧移刚度计算（D值法） (16)4.2竖向荷载及其力计算 (18)4.2.1计算单元的选择如4-7图 (19)4.2.2 竖向荷载统计 (20)4.2.3恒载作用下梁的力计算 (22)4.2.4 恒荷载作用下梁的固端弯矩计算 (24)4.2.5 活载作用下柱的力计算 (29)4.2.6柱轴力梁端剪力的计算 (32)4.3重力荷载代表值计算及荷载汇总 (40)4.4地震作用计算 (44)4.4.1 横向自振周期 (44)4.4.2楼层地震剪力的计算，水平地震作用计算 (45)4.4.3位移验算（多遇水平地震作用下） (47)4.4.4框架力计算(水平地震作用下) (47)4.5框架的力组合 (51)4.5.1计算规定及抗争等级的选择 (51)4.5.2梁柱的力组合 (52)4.6截面设计 (58)4.6.1框架梁截面设计 (58)4.6.2 梁正截面受弯承载力计算 (58)4.6.3梁斜截面受剪承载力计算 (59)4.7框架柱截面设计 (61)4.8楼板设计 (64)4.8.1楼板类型及设计方法的选择 (64)4.8.2 设计荷载 (64)4.8.3 楼板力分析及配筋计算 (65)4.9基础设计 (69)4.9.1基础工程概况 (69)4.9.2独立基础设计 (69)5.0楼梯设计 (75)5.0.1 楼梯概况 (75)5.0.2楼梯板设计 (75)5.9.3平台板设计 (77)参考文献 (81)致 (82)第一章前言土木工程专业的毕业设计是综合性和实践性极强的最后一个教学环节，是理论与实际相结合的训练阶段；是我们学生运用所学的基础理论、专业知识和基本技能进行建筑、结构、施工设计的重要实践过程，涉及综合运用建筑、结构、施工、设备、给排水和相关学科的基础知识。

目录第一部分第一章设计任务书 (2)第二章设计总说明 (7)第二部分建筑设计第一章概述 (9)第二章总平面设计 (10)第三章平面设计 (11)第四章立剖面设计 (13)第五章建筑构造设计 (14)第六章门窗统计及图纸统计表 (16)第三部分结构设计第一章楼板设计 (18)第二章楼梯设计 (29)第三章框架设计 (35)第四章内力组合 (71)第四部分参考文献 (88)致谢 (89)第一部分第一章 设计任务书毕业设计题目——某底商住宅楼建筑结构设计（边框架设计）（设计：李婷 单位：工学院土木工程系03级农建班）建筑部分一、设计条件1 基地条件2 气象条件（见结构）二、 功能要求1 底层大空间作商场，层高3.9～4.5m ，上部五层为住宅，层高3m2 住宅分为两种套形，二室一厅，建筑面积90平方米，10户；二室二厅，建筑面积75平方米，20户；每户面积可上下浮动10%，阳台面积超过4平方米部分计算50%。

3 造型要有一定层次三、装修要求1 外立面要求高些，可参照现有同类做法。

2 内部装修为一般水平，可选用标准图集四、抗震设防为８度五、设计深度及作用要求1 完成的图纸内容为施工图深度要求2 应完成图纸内容：▼6（1）设计总说明 ，图纸目录，门窗统计表。

（2）各层平面图 1：100（3）立面图 1：100（不少于两个）（4）剖面图 1：100（不少于一个）（5）楼梯详图1：50（包括平面图、剖面图、踏步、扶手大样、不少于一部）（6）屋面平面图1：100或1：200（7）厨卫间详图1：20～1：50，（不少于一户），户型厨卫布置不同时，可选商场入口。

六、参考书目1 建筑有关设计规范2 标准图集3 房屋建筑学4 有关方案图选结构部分一、设计资料:1 地形:详见建筑设计部分的资料;2 工程地质及水文资料:地层自上而下为(1) 填土层:厚度约为0.5m;(2) 砂质粘土: 厚度约为2.0m; f KN m =2502/(3) 卵石:中密, 厚度约为5-7m; f KN m =6002/(4) 基岩:表层中度风化.(5) 建筑区地层的承载力较高,地下水位高程为-8.00 m, 地下水对一般建筑材料无 侵蚀作用,不考虑土的液化.3 气象条件:主导风向为西南风、西北风,基本风压W KN m 0203=./.4 抗震设防烈度:按8度设防.5 材料供应及施工能力均能得到保证.6 不上人屋面活荷载：072./KN m ；上人屋面活荷载：152./KN m (标准值)；二、设计任务及要求:一)设计任务1.结构施工图----统一用2号图纸完成,要求完成结构平面布置图;1～2榀XKJ的配筋图; 现浇楼梯的结构布置图、及配筋图; 现浇板的配筋图; 连梁的配筋图.2.结构计算----写于计算书中,要求完成1～2榀XKJ的设计计算; 现浇楼梯(梁式或板式)的设计计算; 现浇板的设计计算; 连梁的的设计计算;3.结构设计计算书----结构设计计算书中必须注明结构及其构件选型和结构布置的理由及设计依据,对于所选用的标准构件应注名构件的代号、标准图集的代号、构件的自重及详细尺寸,以便为后面的计算作准备. 详细列出结构设计计算的各个步骤、全部的计算过程和计算结果.计算书中应附有必要得计算用图(结构及构件的关系图和结构及构件的计算简图).计算书的书写必须整洁,不能随意涂改.二)设计要求:1.根据建筑设计和结承重及抗震方面的要求、场地地质条件、材料供应及施工技术条件等,合理进行结构及其构件(楼面板、屋面板、过梁等)的选型和结构布置,应尽可能使计算简便,统一构件的编号,确定构件的定位尺寸,正确标注构件的结构标高.2.进行XKJ及其柱下基础计算时,应有正确的计算简图, 选择合理的构件尺寸.清理荷载时一定要细心,不能多算也不能少算.内力计算步骤要完整,内力计算可手算也可用计算机计算,手算时可根据具体情况采用不同得计算方法.进行内力组合,确定截面的配筋,并且满足构造要求.施工图中,结构及构件尺寸的标注要齐全,受力钢筋、箍筋及构造钢筋的编号要清楚、正确. 受力钢筋的锚固、连接及截断位置要清楚正确; 箍筋加密区及非加密区的范围要详细准确,配置的数量要正确,横断面的选取位置及数量要合理.KJL的梁顶及梁底标高要正确.要按规范作图(仿宋体字,线型选用要正确).3.现浇楼梯的设计时,梁式或板式楼梯自选,要有正确的计算简图,构件的截面尺寸要合理.内力计算及配筋要正确.施工图中,各构件的代号、尺寸的标注要齐全,配筋图要正确,结构标高要标注在相应位置. 现浇楼梯的代号可用XLT表示(XTB表示梯板;XTL表示梯梁).4.现浇板的设计计算应根据具体情况考虑采用弹性理论或塑性理论.分清楚什么是单向板什么是双向板.板的厚度要合理,受力筋(板底与板面)及非受力筋的配置和标注要正确,并标注板的底部及顶部的结构标高.定位轴线、构件尺寸的标注要齐全. 现浇板的代号可用XB表示.5.连梁的设计计算可考虑采用塑性理论.连梁的代号可用XLL表示.三、参考资料:1.钢筋混凝土结构设计规范（GBJ10—89）2.钢筋混凝土结构计算手册地震出版社（1990年）3.钢筋混凝土结构教材（上、下）;结构力学教材; 土力学与地基基础教材;建筑结构抗震设计教材;4.建筑结构荷载规范（GBJ9—87）5.建筑地基基础设计规范（GBJ7—89）6.各类构件的标准图集由系统一提供.四、几点提示一)结构选型:1.多层建筑的建筑开间、进深、层高尺寸和选用的构件类型应减少规格,非承重隔墙应采用轻质材料;2.结构选型应根据功能要求、荷载大小、施工能力和场地条件进行,要求构照简单、以便于施工;3.此次设计应优先选用装配整体式框架结构;4.框架结构一般采用横向承重框架,地震区的多层框架宜采用双想刚接的框架.二)结构布置:1.多层建筑结构布置,在满足建筑功能、工艺和生产使用要求的同时,力求平面和竖向形状简单、整洁,柱网对称、刚度适当、荷载分布均匀,结构传力简捷,构件受力明确;2.进行多层建筑结构布置时,应重视选择建筑参数,以利于最大限度的采用国家标准构件;3.柱与定位轴线的关系:1)横向----柱的定位轴线与横向定位轴线应重合;2)纵向----一般情况下边柱外缘与纵向定位轴线相重合.个别情况下,也可以边柱中心线与纵向定位轴线相重合.中柱中心线应与纵向定位轴线相重合;3) 变截面的边、中柱皆以框架最上层柱中心线为纵向定位轴线;4) 边柱截面变化时,上、下层柱取边柱外缘齐平.4.框架柱和梁的中心线应重合,尽量避免梁位于柱的一侧.否则,要考虑偏心对结点核心区和柱子的不利影响.如果有偏心,偏心距也不能大于柱截面在该边长的1/4;5.柱的净高与柱截面(长边)的比值应大于4,以免出现短柱.三)XKL 及KJZ 的截面尺寸:1. KJL （框架梁）：截面高度(h)—可取计算跨度的1/8～1/12；不宜大与净跨的1/4；截面宽度(b)—可取截面高度h 的1/2～1/3；并且≥250mm;★并且满足：V ≤0.25fcbh0; (非抗震)V ≤RE γ10.2fcbh0; (抗震)2.KJZ （框架柱）：截面高度(h)—可取≥400mm ；不宜大与净高的1/4；截面宽度(b)—应≥350mm; 截面高度与截面宽度之比不宜超过1.5；★并且满足：轴压比与剪压比的要求。

******业 设 计（论 文）任 务书课题名称 ****集团接待中心设计姓 名 学 号 院、系、部 专 业 土木工程专业 指导教师**（建筑）、**（结构）※※※※※※※※※ ※※ ※※※※※※※※※※※※※20**届学生毕业设计(论文)材料 （一）20**年1月10日题目：安徽***集团接待中心设计一、总建筑面积：5500—6000 m²二、工程概况：*****集团拟在厂前区内建造一幢多层接待中心，该中心为中档标准，并附设餐饮、娱乐等服务设施，建筑层数主体五-六层左右，采用框架结构，建筑体型组合可为单一型或组合型（可根据各部分功能具体情况灵活安排），室外有停车场及绿化布置。

地形图如下。

三、基地平面：（见下图）四、建筑组成及面积分配（面积上下浮动＜10％）1．组成部分（1）客房：2000 m2—2500 m2.标准客房（占客房面积的80％）：25 m2/间.商务套间（占客房面积的20％）：50m2/间（2）门厅：250m2包括服务台、商务茶座区、休息等候区、行李房、商务中心、商品部、公共卫生间等。

（3）餐饮用房：700 m2.餐厅（大厅及包厢）：400 m2.厨房（中西配餐、操作、贮藏等）：300 m2（4）娱乐服务用房：500 m2.舞厅：200m2.健身、棋牌、美容：各100m2（5）会议室：200m2.大会议室（1个）：100m2.小会议室（2个）：50 m2/个（6）标准层服务用房：25m2/层服务员休息室及服务台、开水间（7）办公室（若干）：75m2（8）辅助用房:150m2洗衣及贮物：75m2电话机房：25m2配电房：50m2（9）交通面积:若干走道、楼梯、电梯、过厅等2. 建筑标准：（1）层高：大空间：4.2m—4.5m 客房：3.3m—3.6m（2）装修外墙——面砖、涂料、石材、集石、喷涂等。

内墙和顶棚——门厅、多功能厅为较高级装修和吊顶棚，其余为中等装修。

楼地面——门厅、多功能厅为地板砖或石材面层；卫生间为防滑地砖；其他均为地砖面层。
