电压跌落、短时中断和电压变化的抗扰度测试
- 格式：docx
- 大小：13.55 KB
- 文档页数：2
下载文档原格式
合集下载
电压暂降、短时中断和电压变化的抗扰度试验操作方法
一.实验依据
GB/T 17626.11-2008

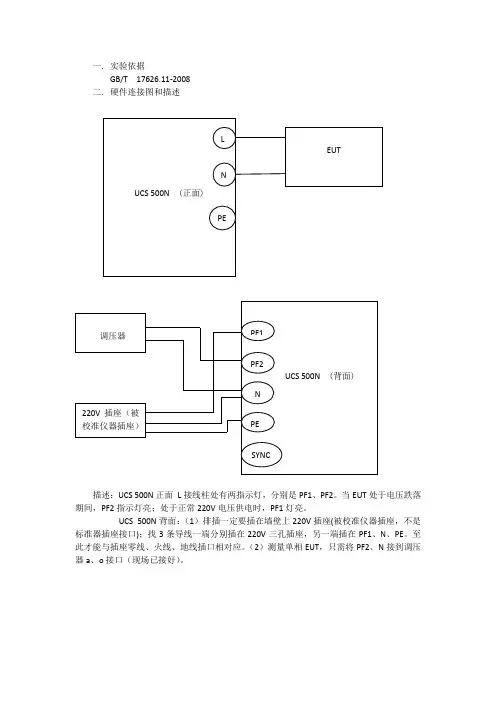

二.硬件连接图和描述
描述：UCS 500N正面L接线柱处有两指示灯，分别是PF1、PF2。
当EUT处于电压跌落期间，PF2指示灯亮；处于正常220V电压供电时，PF1灯亮。
UCS 500N背面：（1）排插一定要插在墙壁上220V插座(被校准仪器插座，不是标准器插座接口)；找3条导线一端分别插在220V三孔插座，另一端插在PF1、N、PE。
至此才能与插座零线、火线、地线插口相对应。
（2）测量单相EUT，只需将PF2、N接到调压器a、o接口（现场已接好）。
三.实验步骤
首先将被测仪器、UCS 500N开机预热30min。
将被检仪器放在木质板上，按上述硬件连接图接好线后，进行软件方面的设置。
UCS 500N开启后，按F3进入power fail 进行设置，选中F1进行td时间设置，选中F4进行△U设置(调节设置大小，可用旋钮或者←→调节，依如下表格进行设置)，按ESC退出。
软件设置好后，对调压器进行不同电压等级的设置，设置电压等级如下表。
点击Test On按钮，选择start开始试验。
四.注意事项
i.所有电压暂降和短时中断完成后，将调压器电压调到0V。
ii.排插应插到墙上被检仪器插座口，而不是标准器插座口，否则造成跳闸。
iii.试验完成后。
将标准器、调压器、被检仪器电源断开，收拾桌面，保持整洁。

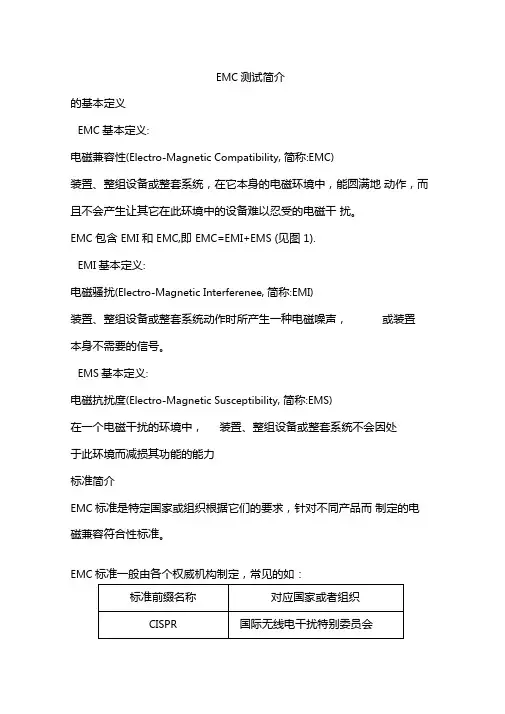

EMC测试简介
EMC测试简介的基本定义EMC基本定义:电磁兼容性(Electro-Magnetic Compatibility, 简称:EMC)装置、整组设备或整套系统，在它本身的电磁环境中，能圆满地动作，而且不会产生让其它在此环境中的设备难以忍受的电磁干扰。
EMC 包含EMI 和EMC,即EMC=EMI+EMS (见图1).EMI基本定义:电磁骚扰(Electro-Magnetic Interferenee, 简称:EMI)装置、整组设备或整套系统动作时所产生一种电磁噪声，或装置本身不需要的信号。
EMS基本定义:电磁抗扰度(Electro-Magnetic Susceptibility, 简称:EMS)在一个电磁干扰的环境中，装置、整组设备或整套系统不会因处于此环境而减损其功能的能力标准简介EMC标准是特定国家或组织根据它们的要求，针对不同产品而制定的电磁兼容符合性标准。
EMC标准一般由各个权威机构制定，常见的如：3.常见EMC测试项目简介辐射骚扰测试(RE)辐射骚扰测试(Radiated disturbanee,简称RE)，包含空间辐射和磁场辐射测试。
辐射骚扰主要是指能量以电磁波的形式由产品发射到空中，或能量以电磁波形式在空间传播对周边产品的影响。
辐射骚扰超标的产品可能引起周围装置、设备或系统性能降低，干扰信息技术设备或其他电子产品的正常工作，并对人体造成一定危害。
辐射骚扰是电磁兼容的重要内容，也是测试最不容易通过且最难整改的项目之一。
电源端子传导骚扰测试(CE)电源端子传导骚扰测试(Conducted disturbanee at themains ports,简称CE)，又称传导测试。
传导骚扰主要是指产品的电源端子对整个公共电网的影响。
传导骚扰超标的产品可以引起在同一电网的电子设备性能降低，干扰电子设备的正常工作。
传导骚扰是电磁兼容的重要内容，也是测试最不容易通过且最难整改的项目之一。
骚扰功率测试（PE）骚扰功率测试（Disturbanee power，简称PE）,又称功率骚扰。
电压跌落、短时中断和电压渐变抗扰度试验的要点及其对策(26页)
b) 电压跌落（图示例子在tS时间內跌至额定值的40%。图中tr为 电压上升时间，tf为电压下降时间），均方根值图 图1 电压跌落（举例）
2009-9-14 QIANZHENYU 9
图2 短时中断（tr为电压上升时间，tf为电压下降时间，tS为电压跌落持续时间）
2009-9-14
QIANZHENYU
峰值冲击电流的容量（对 对试验仪器没有限定。但是对于250V至600V的电源，试验 电压渐变无要求） 仪器的最大峰值电流不超过 1000A；对 200V 至 240V 的电 源，试验仪器的最大峰值电流不超过500A；对100V至120V 的电源，试验仪器的最大峰值电流不超过250A。
2009-9-14 QIANZHENYU
a. 由IEC61000-2-4标准来分类； b. 由产品委员会来规定，对于直接或间接联到公共电网的设备，试 验电平不应低于2级； c. “250/300周波”，其中“250周波”用于50Hz的试验；“300周波”用 于60Hz的试验。
2009-9-14
QIANZHENYU
8
a) 电压跌落（图示例子在25个周波內电压减小至额定值的70%， 例中跌落在电压过零处发生），正弦波形图
2009-9-14
图4 采用电子开关控制两个独立调压 器的试验仪器
QIANZHENYU
13
电子开关可以由可控硅或双向可控硅来担当，由于这种电 子开关通常被设计成电压过零时接通，电流过零时断开， 所以只能模拟起始和跌落电压为0°和180°的情形。尽管 这种线路不能模拟任意角度的起始相位，但已能满足一般 电气和电子设备的电压跌落和中断试验的要求，所以还是 获得了广泛的应用。 当电子开关采用 MOSFET 和 IGBT 担当时，用该线路还能 模拟起始相位为任意角度的电压瞬变情形。 线路中的调压器可以人工调整，也可以设计成由电动机自 动调整。 当用电动机控制电压的连续调节时，还能模拟电压渐变现 象，只是由于电动机和调压器调节部分的惯性，渐变的调 节过程不能做得太快。

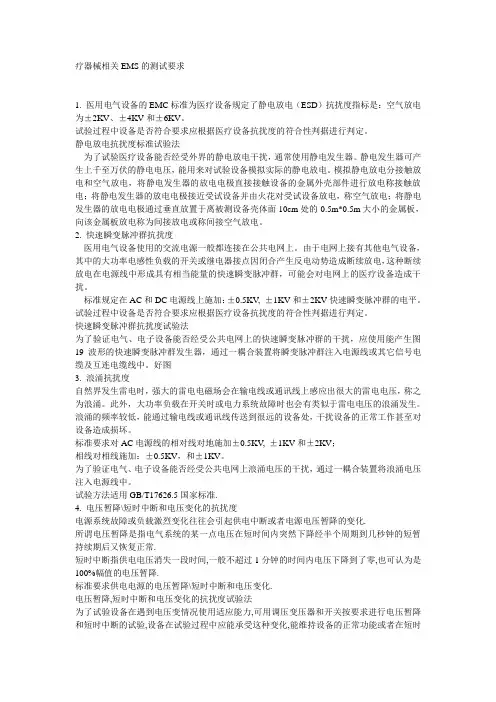

医疗器械相关EMS的测试要求
疗器械相关EMS的测试要求1. 医用电气设备的EMC标准为医疗设备规定了静电放电（ESD）抗扰度指标是：空气放电为±2KV、±4KV和±6KV。
试验过程中设备是否符合要求应根据医疗设备抗扰度的符合性判据进行判定。
静电放电抗扰度标准试验法为了试验医疗设备能否经受外界的静电放电干扰，通常使用静电发生器。
静电发生器可产生上千至万伏的静电电压，能用来对试验设备模拟实际的静电放电。
模拟静电放电分接触放电和空气放电，将静电发生器的放电电极直接接触设备的金属外壳部件进行放电称接触放电；将静电发生器的放电电极接近受试设备并由火花对受试设备放电，称空气放电；将静电发生器的放电电极通过垂直放置于离被测设备壳体面10cm处的-0.5m*0.5m大小的金属板，向该金属板放电称为间接放电或称间接空气放电。
2. 快速瞬变脉冲群抗扰度医用电气设备使用的交流电源一般都连接在公共电网上。
由于电网上接有其他电气设备，其中的大功率电感性负载的开关或继电器接点因闭合产生反电动势造成断续放电，这种断续放电在电源线中形成具有相当能量的快速瞬变脉冲群，可能会对电网上的医疗设备造成干扰。
标准规定在AC和DC电源线上施加：±0.5KV, ±1KV和±2KV快速瞬变脉冲群的电平。
试验过程中设备是否符合要求应根据医疗设备抗扰度的符合性判据进行判定。
快速瞬变脉冲群抗扰度试验法为了验证电气、电子设备能否经受公共电网上的快速瞬变脉冲群的干扰，应使用能产生图19波形的快速瞬变脉冲群发生器，通过一耦合装置将瞬变脉冲群注入电源线或其它信号电缆及互连电缆线中。
好图3. 浪涌抗扰度自然界发生雷电时，强大的雷电电磁场会在输电线或通讯线上感应出很大的雷电电压，称之为浪涌。
此外，大功率负载在开关时或电力系统故障时也会有类似于雷电电压的浪涌发生。
浪涌的频率较低，能通过输电线或通讯线传送到很远的设备处，干扰设备的正常工作甚至对设备造成损坏。
电压暂降跌落短时中断
讲师简介：
米进才，男，硕士。全国电磁兼容标准化技术委员会D分会（全国机动车辆和内 燃机无线电干扰标准化技术委员会）工作组成员。2013年进入中国赛宝从事EMC相关 工作，截至目前，在《安全与电磁兼容》发表论文1篇，著作《电磁兼容设计与测试 电视电声产品》编者之一，主持消费电子产品信息化推进委员会标准《移动电话信 息化指数和产品智商评测规范1.0》的制定 ，参与修订国家标准GB/T-18655-2015，参编 广东省地方标准： DB44《电动汽车电磁污染限值与测量方法》、《电动汽车车载电 子设备电磁兼容一般要求》。
• 可能的危害
电压暂降往往引起用户电气设备不能正常工作, 究其原因主要有：
交流电压不足，供应电能不足，导致设备停 运；如典型的桥式整流的电源电路。 电压低引起设备电源监视回路跳闸，设备停 运； 电压低引起紧急关闭电路等的速动继电器动 作切断电源； 电压暂降恢复时上升脉冲引起设备的复位电 路不正确动作，设备重启； 电压相角跳变或不平衡电压暂降引起不平衡 保护继电器动作，设备停运。
电压暂降图例
表2 短时中断试验优先采用的试验等级和持续时间
类别a 1类 2类 3类 ×类b 短时中断的试验等级和持续时间（ts）（50Hz/60Hz） 根据设备要求依次进行 0% 持续时间250/300周期c 0% 持续时间250/300周期c ×
a 分类依据GB/T 18039.4，见“5.3电磁环境分类”。
0% 持续时间0.5周 期 0% 持续时间 0.5周期 0% 持续时间1周期 0% 持续时间 1周期 70% 持续时间25/30周期c 40% 持续时间 10/12周期c
70% 持续时间25/30周期c 80% 持续时间250/30定 特定 a 分类依据GB/T 18039.4，见“5.3电磁环境分类”。 b “×类”由有关的标准化技术委员会进行定义，对于直接或者间接连接到公共网络 的设备，严酷等级不能低于2类的要求。 c “10/20周期”是指“50Hz试验采用10周期”和“60Hz试验采用12周期”。 “25/30周期”是指“50Hz试验采用25周期”和“60Hz试验采用30周期”。 “250/300周期”是指“50Hz试验采用250周期”和“60Hz试验采用300周期”。
米进才，男，硕士。全国电磁兼容标准化技术委员会D分会（全国机动车辆和内 燃机无线电干扰标准化技术委员会）工作组成员。2013年进入中国赛宝从事EMC相关 工作，截至目前，在《安全与电磁兼容》发表论文1篇，著作《电磁兼容设计与测试 电视电声产品》编者之一，主持消费电子产品信息化推进委员会标准《移动电话信 息化指数和产品智商评测规范1.0》的制定 ，参与修订国家标准GB/T-18655-2015，参编 广东省地方标准： DB44《电动汽车电磁污染限值与测量方法》、《电动汽车车载电 子设备电磁兼容一般要求》。
• 可能的危害
电压暂降往往引起用户电气设备不能正常工作, 究其原因主要有：
交流电压不足，供应电能不足，导致设备停 运；如典型的桥式整流的电源电路。 电压低引起设备电源监视回路跳闸，设备停 运； 电压低引起紧急关闭电路等的速动继电器动 作切断电源； 电压暂降恢复时上升脉冲引起设备的复位电 路不正确动作，设备重启； 电压相角跳变或不平衡电压暂降引起不平衡 保护继电器动作，设备停运。
电压暂降图例
表2 短时中断试验优先采用的试验等级和持续时间
类别a 1类 2类 3类 ×类b 短时中断的试验等级和持续时间（ts）（50Hz/60Hz） 根据设备要求依次进行 0% 持续时间250/300周期c 0% 持续时间250/300周期c ×
a 分类依据GB/T 18039.4，见“5.3电磁环境分类”。
0% 持续时间0.5周 期 0% 持续时间 0.5周期 0% 持续时间1周期 0% 持续时间 1周期 70% 持续时间25/30周期c 40% 持续时间 10/12周期c
70% 持续时间25/30周期c 80% 持续时间250/30定 特定 a 分类依据GB/T 18039.4，见“5.3电磁环境分类”。 b “×类”由有关的标准化技术委员会进行定义，对于直接或者间接连接到公共网络 的设备，严酷等级不能低于2类的要求。 c “10/20周期”是指“50Hz试验采用10周期”和“60Hz试验采用12周期”。 “25/30周期”是指“50Hz试验采用25周期”和“60Hz试验采用30周期”。 “250/300周期”是指“50Hz试验采用250周期”和“60Hz试验采用300周期”。
电压跌落 短时中断和电压渐变抗扰度试验的要点及其对策
标准规定了几个不同的试验来模拟电压的突变情况，对其 中的电压渐变也作为一种试验形式给出，但仅用在特殊和 认为必要场合（迄今，在常用产品标准还没提到电压渐变 问题）。
2009-9-14
QIANZHENYU
4
2 试验等级
注意，标准中试验电压等级中规定的试验电压是以设备的 额定工作电压UT为基准的。
2009-9-14
电压跌落和中断不总是突变的，因为与供电网络相连的旋 转电机有一定的反作用时间，因此在一个大的电源网络 （如一个工厂的局部或一个地区的较大范围）断开时，电 压将由于有很多旋转电机连在电网上，这些电机在短时间 内将充当发电机运行，并为电网输送电力，使电网电压得 以渐变方式下降。
2009-9-14
QIANZHENYU
2009-9-14
QIANZHENYU
2
1 电压跌落、短时中断和电压渐变的产生 电压跌落是指电压偶然跌到大于10%～15%，持续时间为 0.5周～50周的电压变化；短时中断则是100%的电压跌 落。电压跌落可能是高压、中压和低压电网中偶尔产生的 短路、接地故障，或负荷突然出现大的变化所造成的。
电压中断则可能是故障情况下的连续快速重合闸造成的， 持续时间可能短于0.5秒。 电压跌落和短时中断可能造成的影响有：① 接触器跳闸； ② 电压调整器误动作；③ 逆变器的转换失败；④ 计算机 内存信息丢失等等。
峰值冲击电流的容量（对 电压渐变无要求）
对试验仪器没有限定。但是对于250V至600V的电源，试验 仪器的最大峰值电流不超过1000A；对200V至240V的电 源，试验仪器的最大峰值电流不超过500A；对100V至120V 的电源，试验仪器的最大峰值电流不超过250A。
2009-9-14
QIANZHENYU
2009-9-14
QIANZHENYU
4
2 试验等级
注意，标准中试验电压等级中规定的试验电压是以设备的 额定工作电压UT为基准的。
2009-9-14
电压跌落和中断不总是突变的，因为与供电网络相连的旋 转电机有一定的反作用时间，因此在一个大的电源网络 （如一个工厂的局部或一个地区的较大范围）断开时，电 压将由于有很多旋转电机连在电网上，这些电机在短时间 内将充当发电机运行，并为电网输送电力，使电网电压得 以渐变方式下降。
2009-9-14
QIANZHENYU
2009-9-14
QIANZHENYU
2
1 电压跌落、短时中断和电压渐变的产生 电压跌落是指电压偶然跌到大于10%～15%，持续时间为 0.5周～50周的电压变化；短时中断则是100%的电压跌 落。电压跌落可能是高压、中压和低压电网中偶尔产生的 短路、接地故障，或负荷突然出现大的变化所造成的。
电压中断则可能是故障情况下的连续快速重合闸造成的， 持续时间可能短于0.5秒。 电压跌落和短时中断可能造成的影响有：① 接触器跳闸； ② 电压调整器误动作；③ 逆变器的转换失败；④ 计算机 内存信息丢失等等。
峰值冲击电流的容量（对 电压渐变无要求）
对试验仪器没有限定。但是对于250V至600V的电源，试验 仪器的最大峰值电流不超过1000A；对200V至240V的电 源，试验仪器的最大峰值电流不超过500A；对100V至120V 的电源，试验仪器的最大峰值电流不超过250A。
2009-9-14
QIANZHENYU
电压暂降、短时中断和电压变化的抗扰度试验报告模板
——受试设备不满足要求F
1）因设备（元件）或软件的损坏或数据的丢失而造成不能自行恢复至正常状态的功能降低或丧失。
——未测试N
四、测试结论：
测试通过
五、备注：
测试：
日期：
批准：
日期：

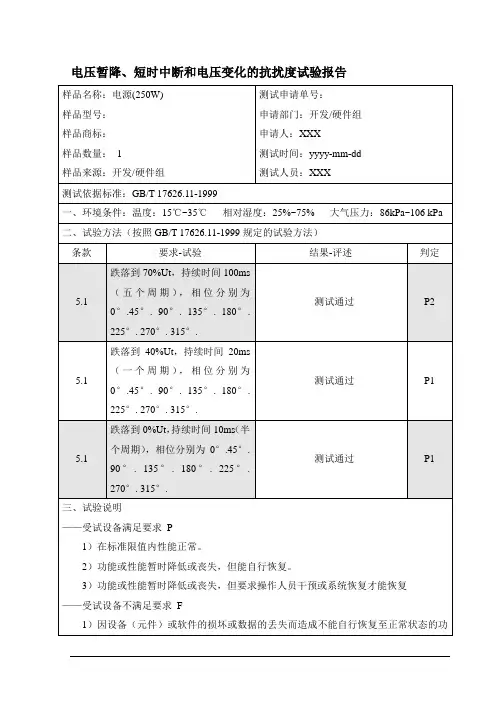

电压暂降、短时中断和电压变化的抗扰度试验报告
样品名称：电源(250W)
样品型号：
样品商标：
样品数量：1
样品来源：开发/硬件组
测试申请单号：
申请部门：开发/硬件组
申请人：XXX
测试时间：yyyy-mm-dd
测试人员：XXX
测试依据标准：GB/T 17626.11-1999
一、环境条件：温度：15℃~35℃相对湿度：25%~75%大气压11-1999规定的试验方法）
条款
要求-试验
结果-评述
判定
5.1
跌落到70%Ut，持续时间100ms（五个周期），相位分别为0°.45°. 90°. 135°. 180°. 225°. 270°. 315°.
测试通过
P2
5.1
跌落到40%Ut，持续时间20ms（一个周期），相位分别为0°.45°. 90°. 135°. 180°. 225°. 270°. 315°.
测试通过
P1
5.1
跌落到0%Ut，持续时间10ms（半个周期），相位分别为0°.45°. 90°. 135°. 180°. 225°. 270°. 315°.
测试通过
P1
三、试验说明
——受试设备满足要求P
1）在标准限值内性能正常。
2）功能或性能暂时降低或丧失，但能自行恢复。
3）功能或性能暂时降低或丧失，但要求操作人员干预或系统恢复才能恢复
1）因设备（元件）或软件的损坏或数据的丢失而造成不能自行恢复至正常状态的功能降低或丧失。
——未测试N
四、测试结论：
测试通过
五、备注：
测试：
日期：
批准：
日期：
电压暂降、短时中断和电压变化的抗扰度试验报告
样品名称：电源(250W)
样品型号：
样品商标：
样品数量：1
样品来源：开发/硬件组
测试申请单号：
申请部门：开发/硬件组
申请人：XXX
测试时间：yyyy-mm-dd
测试人员：XXX
测试依据标准：GB/T 17626.11-1999
一、环境条件：温度：15℃~35℃相对湿度：25%~75%大气压11-1999规定的试验方法）
条款
要求-试验
结果-评述
判定
5.1
跌落到70%Ut，持续时间100ms（五个周期），相位分别为0°.45°. 90°. 135°. 180°. 225°. 270°. 315°.
测试通过
P2
5.1
跌落到40%Ut，持续时间20ms（一个周期），相位分别为0°.45°. 90°. 135°. 180°. 225°. 270°. 315°.
测试通过
P1
5.1
跌落到0%Ut，持续时间10ms（半个周期），相位分别为0°.45°. 90°. 135°. 180°. 225°. 270°. 315°.
测试通过
P1
三、试验说明
——受试设备满足要求P
1）在标准限值内性能正常。
2）功能或性能暂时降低或丧失，但能自行恢复。
3）功能或性能暂时降低或丧失，但要求操作人员干预或系统恢复才能恢复
开关电源电压暂降抗扰度测试标准
1
表1 电压暂降和短时中断试验优先采用的试验等级和持续时间
试验等级，%UT
电压暂降和短时中断，%UT
持续时间，（周期）
0
100
0.5*
1
40
60
5
10
25
70
30
50
X
*对 0.5 个周期，应在正极性和负极性下进行试验，即分别在 0°和 180°开始试验。
注： 1、可以选择上述一个或多个试验等级和持续时间。
表2 短期供电电压变化的时间设定
电压试验等级，%UT 40
电压降低需时间，s 2±20%
降低后电压维持时间，s 电压增加所需时间，s
1±20%
2±20%
0
2±20%
1±20%
2±20%
X
X
X
注： X表示一个ห้องสมุดไป่ตู้定的持续时间，由产品规范给出。
5 试验设备
试验发生器：符合 GB17626.11-1999 国家标准中的相关要求 ，参见附录 B。
电磁兼容试验 第 6 部分 电压暂降、短时中断和电压变化
的抗扰度
2005-01-14 发布
2005-01-14 实施
目次
前言 ................................................................................. II 1 目的和范围 .......................................................................... 1 2 规范性引用文件 ...................................................................... 1 3 试验条件 ............................................................................ 1 3.1 气候条件 .......................................................................... 1 3.2 电磁条件 .......................................................................... 1 4 试验等级 ............................................................................ 1 4.1 电压暂降和短时中断 ................................................................ 1 4.2 电压变化（供选择） ................................................................ 2 5 试验设备 ............................................................................ 2 6 试验程序 ............................................................................ 2 6.1 电压暂降和短时中断 ................................................................ 2 6.2 电压变化 .......................................................................... 2 7 试验结果 ............................................................................ 2 附录 A （规范性附录） 试验记录 ........................................................ 4 A.1 电压暂降、短时中断抗扰度试验 ...................................................... 4 A.2 电压变化抗扰度试验： .............................................................. 4 附录 B （资料性附录） 电压跌落、短时中断和电压渐变抗扰度试验........................... 6 B.1 电压跌落、短时中断和电压渐变的产生 ................................................ 6 B.2 试验仪器 .......................................................................... 6 B.3 试验方法 .......................................................................... 8 B.3.1 电压瞬时跌落和短时中断的优先选用试验等级及持续时间 ............................... 8
表1 电压暂降和短时中断试验优先采用的试验等级和持续时间
试验等级，%UT
电压暂降和短时中断，%UT
持续时间，（周期）
0
100
0.5*
1
40
60
5
10
25
70
30
50
X
*对 0.5 个周期，应在正极性和负极性下进行试验，即分别在 0°和 180°开始试验。
注： 1、可以选择上述一个或多个试验等级和持续时间。
表2 短期供电电压变化的时间设定
电压试验等级，%UT 40
电压降低需时间，s 2±20%
降低后电压维持时间，s 电压增加所需时间，s
1±20%
2±20%
0
2±20%
1±20%
2±20%
X
X
X
注： X表示一个ห้องสมุดไป่ตู้定的持续时间，由产品规范给出。
5 试验设备
试验发生器：符合 GB17626.11-1999 国家标准中的相关要求 ，参见附录 B。
电磁兼容试验 第 6 部分 电压暂降、短时中断和电压变化
的抗扰度
2005-01-14 发布
2005-01-14 实施
目次
前言 ................................................................................. II 1 目的和范围 .......................................................................... 1 2 规范性引用文件 ...................................................................... 1 3 试验条件 ............................................................................ 1 3.1 气候条件 .......................................................................... 1 3.2 电磁条件 .......................................................................... 1 4 试验等级 ............................................................................ 1 4.1 电压暂降和短时中断 ................................................................ 1 4.2 电压变化（供选择） ................................................................ 2 5 试验设备 ............................................................................ 2 6 试验程序 ............................................................................ 2 6.1 电压暂降和短时中断 ................................................................ 2 6.2 电压变化 .......................................................................... 2 7 试验结果 ............................................................................ 2 附录 A （规范性附录） 试验记录 ........................................................ 4 A.1 电压暂降、短时中断抗扰度试验 ...................................................... 4 A.2 电压变化抗扰度试验： .............................................................. 4 附录 B （资料性附录） 电压跌落、短时中断和电压渐变抗扰度试验........................... 6 B.1 电压跌落、短时中断和电压渐变的产生 ................................................ 6 B.2 试验仪器 .......................................................................... 6 B.3 试验方法 .......................................................................... 8 B.3.1 电压瞬时跌落和短时中断的优先选用试验等级及持续时间 ............................... 8

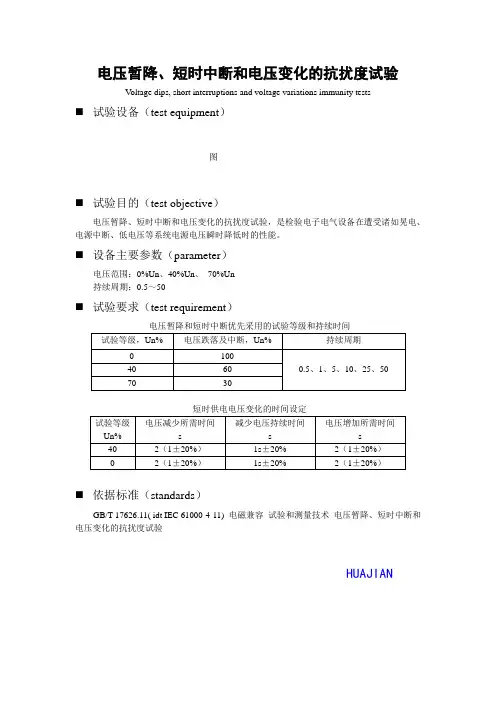

电压暂降、短时中断和电压变化抗扰度试验
电压暂降、短时中断和电压变化的抗扰度试验Voltage dips, short interruptions and voltage variations immunity tests
⏹试验设备（test equipment）
图
⏹试验目的（test objective）
电压暂降、短时中断和电压变化的抗扰度试验，是检验电子电气设备在遭受诸如晃电、电源中断、低电压等系统电源电压瞬时降低时的性能。
⏹设备主要参数（parameter）
电压范围：0%Un、40%Un、70%Un
持续周期：0.5～50
⏹试验要求（test requirement）
电压暂降和短时中断优先采用的试验等级和持续时间
⏹依据标准（standards）
GB/T 17626.11( idt IEC 61000-4-11) 电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验
HUAJIAN。

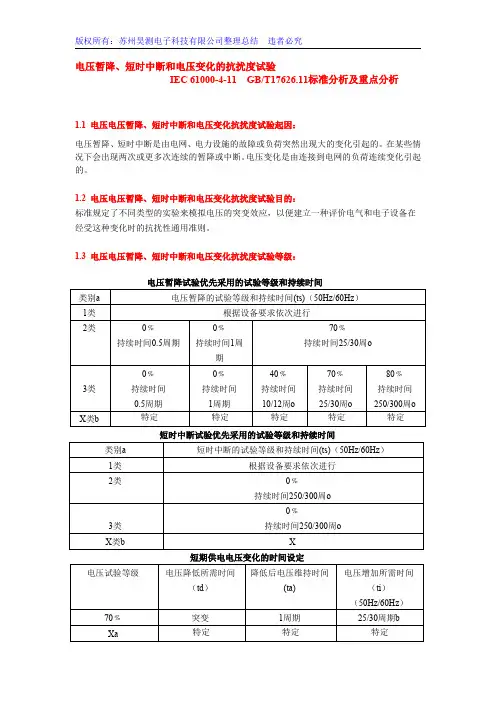

电压暂降短时中断和电压变化的抗扰度试验IEC61000-4-11GB T17626.11标准分析及重点分析苏州昊测整理总结
电压暂降、短时中断和电压变化的抗扰度试验IEC61000-4-11GB/T17626.11标准分析及重点分析1.1电压电压暂降、短时中断和电压变化抗扰度试验起因：电压暂降、短时中断是由电网、电力设施的故障或负荷突然出现大的变化引起的。
在某些情况下会出现两次或更多次连续的暂降或中断。
电压变化是由连接到电网的负荷连续变化引起的。
1.2电压电压暂降、短时中断和电压变化抗扰度试验目的：标准规定了不同类型的实验来模拟电压的突变效应，以便建立一种评价电气和电子设备在经受这种变化时的抗扰性通用准则。
1.3电压电压暂降、短时中断和电压变化抗扰度试验等级：电压暂降试验优先采用的试验等级和持续时间类别a电压暂降的试验等级和持续时间(ts)（50Hz/60Hz）1类根据设备要求依次进行2类0﹪持续时间0.5周期0﹪持续时间1周期70﹪持续时间25/30周o3类0﹪持续时间0.5周期0﹪持续时间1周期40﹪持续时间10/12周o70﹪持续时间25/30周o80﹪持续时间250/300周oX类b特定特定特定特定特定短时中断试验优先采用的试验等级和持续时间类别a短时中断的试验等级和持续时间(ts)（50Hz/60Hz）1类根据设备要求依次进行2类0﹪持续时间250/300周o3类0﹪持续时间250/300周oX类b X短期供电电压变化的时间设定电压试验等级电压降低所需时间（td）降低后电压维持时间(ta)电压增加所需时间（ti）（50Hz/60Hz）70﹪突变1周期25/30周期b Xa特定特定特定对于不具有中线的三相系统的电压暂降试验，根据条款5.1，每次单独对相-相电压进行试验，这意味着进行三个不同系列的试验)。
注：对于三相系统，在相线对相线电压的暂降过程中，电压的变化最好在其他一个或者两个电压上进行。
对于带有一根以上电源线的EUT，在每根电源线都应的单独进行试验。
对EUT进行每种规定的电压变化试验，应在最典型的运行方式下进行三次试验，其间隔10s。
emc测试项目名称规范
（2） EMC---电磁兼容测试
（3） Field try---场测(专业试用)
（4） NAL---电信设备进网测试
二：EMC---电磁兼容测试介绍
EMC全称Electro-Magnetic Compatibility。指的是设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁骚扰的能力。EMC是评价产品质量的一个重要指标。
（3） 辐射杂散骚扰（SE(R)）---测试标准：YD1032-2000中7.2
（4） 传导杂散骚扰（SE(C)）---测试标准：YD1032-2000中7.1
EMS方面：
（1） 电快速瞬变脉冲群抗扰度测试（EFT）---测试标准：GB/T 17626.4-1998
三：手机进网预测试中涉及到的EMC测试项目
上面就一般电器产品的EMC测试项目做了一些说明，本节主要介绍手机在进网测试中所需进行的EMC测试。
EMI方面：
（1） 辐射连续骚扰（RE）---测试标准：GB9254-1998
（2） 传导连续骚扰（CE）---测试标准：GB9254-1998
EFT测试：这是一种耦合到电子设备的电源线、控制线和信号线上的，且由许多快速瞬变脉冲组成的脉冲群试验。试验的要素是瞬变的上升时间、重复率和能量。
ESD测试：模拟手机在遭受到静电放电时性能是否会下降或失效,放电分为直接放电和间接放电两类。对导电表面采用直接接触放电的方式；对绝缘表面采用空气放电方式。接触放电为首选形式，只有在不能用接触放电的地方(如表面涂有绝缘层,手机键盘缝隙等情况)才改用空气放电。
（6） 电压暂降，短时中断和电压变化抗扰度（DIP）---测试标准：GB/T 17626.11-1998
（3） Field try---场测(专业试用)
（4） NAL---电信设备进网测试
二：EMC---电磁兼容测试介绍
EMC全称Electro-Magnetic Compatibility。指的是设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁骚扰的能力。EMC是评价产品质量的一个重要指标。
（3） 辐射杂散骚扰（SE(R)）---测试标准：YD1032-2000中7.2
（4） 传导杂散骚扰（SE(C)）---测试标准：YD1032-2000中7.1
EMS方面：
（1） 电快速瞬变脉冲群抗扰度测试（EFT）---测试标准：GB/T 17626.4-1998
三：手机进网预测试中涉及到的EMC测试项目
上面就一般电器产品的EMC测试项目做了一些说明，本节主要介绍手机在进网测试中所需进行的EMC测试。
EMI方面：
（1） 辐射连续骚扰（RE）---测试标准：GB9254-1998
（2） 传导连续骚扰（CE）---测试标准：GB9254-1998
EFT测试：这是一种耦合到电子设备的电源线、控制线和信号线上的，且由许多快速瞬变脉冲组成的脉冲群试验。试验的要素是瞬变的上升时间、重复率和能量。
ESD测试：模拟手机在遭受到静电放电时性能是否会下降或失效,放电分为直接放电和间接放电两类。对导电表面采用直接接触放电的方式；对绝缘表面采用空气放电方式。接触放电为首选形式，只有在不能用接触放电的地方(如表面涂有绝缘层,手机键盘缝隙等情况)才改用空气放电。
（6） 电压暂降，短时中断和电压变化抗扰度（DIP）---测试标准：GB/T 17626.11-1998
电压暂降、短时中断和电压变化测试记录
0
20ms
3
15s
40
200ms
3
15s
70
500ms
3
15s
80
5s
3
15s
二、短时中断试验
表2电压短时中断试验50Hz电源
试验等级％UT
持续时间
重复次数
次数间隔时间s
是否通过，若不通过，记录现象
0
5s
3
15s
三、电压变化试验
表3电压变化试验50Hz电源
试验等级%Ut
电压降低所需时间（td）(周期)
降低后电压维持时间(ta)
(周期)
电压增加所需时间(ta) (周期)
重复次数
次数间隔时间s
是否通过，若不通过，记录现象
70
突变
20ms(1)
500ms(25)
3
20s
40
2s(100)
1s(50)
2s(100)
3
20s
试验结论
电压暂降、短时中断和电压变化测试记录
产品名称
产品型号
样品数量pcs测试期测试人测试依据
GB/T17626.11--2008
设备名称
试验环境
温度：
湿度：
气压：
试验过程
一、电压暂降试验
表1电压暂降试验50Hz电源
试验等级％UT
持续时间
重复次数
次数间隔时间s
是否通过，若不通过，记录现象
0
10ms
3
15s
20ms
3
15s
40
200ms
3
15s
70
500ms
3
15s
80
5s
3
15s
二、短时中断试验
表2电压短时中断试验50Hz电源
试验等级％UT
持续时间
重复次数
次数间隔时间s
是否通过，若不通过，记录现象
0
5s
3
15s
三、电压变化试验
表3电压变化试验50Hz电源
试验等级%Ut
电压降低所需时间（td）(周期)
降低后电压维持时间(ta)
(周期)
电压增加所需时间(ta) (周期)
重复次数
次数间隔时间s
是否通过，若不通过，记录现象
70
突变
20ms(1)
500ms(25)
3
20s
40
2s(100)
1s(50)
2s(100)
3
20s
试验结论
电压暂降、短时中断和电压变化测试记录
产品名称
产品型号
样品数量pcs测试期测试人测试依据
GB/T17626.11--2008
设备名称
试验环境
温度：
湿度：
气压：
试验过程
一、电压暂降试验
表1电压暂降试验50Hz电源
试验等级％UT
持续时间
重复次数
次数间隔时间s
是否通过，若不通过，记录现象
0
10ms
3
15s
EMC电磁兼容性测试项目有哪些？
EMC电磁兼容性测试项目有哪些？电磁兼容性测试项目主要包括1、辐射发射测试测试电子、电气、机械设备及其部件的辐射和辐射。
包括来自所有部件、电缆和接头的辐射和辐射，用于确认辐射是否符合标准要求，并确保在正常使用过程中影响同一环境中的其他设备。
2、传导骚扰试验用于测量设备从电源端口、信号端口发送到电网或信号网络的骚扰。
3、抗静电放电试验测试一个设备或系统的抗静电放电干扰能力，它是模拟的：操作者或物体接触设备时的放电；人或物体对接近物体的放电。
静电放电可能会直接通过能量交换引起半导体器件的损坏，放电引起电场磁场的变化，从而引起设备的误动作。
放电的噪声电流会引起设备的误动作。
4、射频辐射电磁场抗干扰能力测试对设备的干扰往往发生在设备操作、维修和安全检查人员使用手机时，无线电台、电视台、移动无线发射机和各种工业电磁辐射源以及焊机、晶闸管整流器、荧光灯工作时产生的寄生辐射会产生射频辐射干扰。
为了测试目的，建立一个评估电子设备抗射频辐射电磁场干扰能力的通用标准。
5、瞬变脉冲群抗干扰能力测试通过电路中的机械开关切换电感性负载通常会对同一电路中的其他电气和电子设备产生干扰。
测试机制是，组脉冲产生的共模电流通过线路时，利用线路分布电容能量的蓄积效应，能量蓄积到一定程度时，可能会引起线路(乃至设备)的动作错误。
通常，如果测试装置发生错误，就会连续发生错误。
说明即使稍微降低脉冲电压，也会继续发生错误的现象。
出现种群，脉冲重复频率高，波形上升时间短，能量小，一般不会导致设备故障，往往使设备误动作。
EMC电磁兼容性6、浪涌耐量试验雷击主要模拟间接雷。
例如，如果闪电击中室外线路，大量的电流会流过室外线路或接地电阻，产生干扰电压。
线路感应的电压和电流，雷电击中附近物体产生电磁场，线路感应的电压和电流，雷电撞击地面，地电流通过共同的接地系统时引入的噪声。
瞬变(主电源系统切换时产生的噪声，同一电网大型开关抖动时产生的噪声。
7、射频电场感应的传导干扰度测试通常，装置的导线长度可能相当于干扰频率的几个波长，这些导线可以通过传导方式对装置产生干扰。
电压瞬时跌落,短时中断和电压渐变的抗扰性试验
Testing Setup 測試佈局
AC for AC for EUT Modula
Isolation
Transformer 隔離變壓器
Step /Variable
Transformer 昇/降壓變壓器
As short as possible 越短越好
Modula 6000
EUT
EUT
EUT
Out
電源短時中斷線壓(消失电時子发間烧)友不电得子超技术出论1坛分鐘
Immunity testing principle for voltage dips & interruptions 電壓瞬降 及 短時中斷 抗擾性測試原理
供電電壓逐漸 上昇或是滑落 (比原供電電壓高或低)
– Duration can be long or short with regard to the period
電壓逐漸變動持續時間可長可短-相對於周期
电子发烧友 电子技术论坛
Sources of voltage variations
電壓變動的來源
2s
2s
1s
電壓縮小持續時間
电子发烧友 电子技术论坛
PQT 電源品質測試
Voltage Variations 電壓漸變
IEC 61000-4-11
电子发烧友 电子技术论坛
What is voltage variation?
什麼是電壓變動
– Gradual up- or down-change of supply voltage
電壓試驗 電壓縮小所 縮小電壓的 電壓增加所需 等級 需之時間/s 持續時間/s 要之時間/s
40% UT 2±20%
1±20%
电网电压跌落中断和变化的抗扰度测试标准
并网逆变器电网异常的抗扰度测试标准1．概要本测试模拟低压电网由于事故或突然的大负载变化引起电网电压跌落短时中断或由于负载持续变化而引起电网电压变化。
2．目的为了验证我司并网逆变器在电网出现电压跌落,短时中断和电压变化等情况下产品所处的状态。
3．参考标准3.1 EN61000-4-11:2004;IEC 1000-4-11:2004电磁兼容-测试和测量技术:电压跌落,短时中断,电压变化抗扰度测试.3.2 EN 61204-3:2000;IEC 61204-3:2000低压电源直流输出-部分3:电磁兼容.3.3 EN 61000-6-1:2001;IEC 61000-6-1:2005电磁兼容(EMC)-部分6-1:一般标准-民用,商用和照明工业环境抗扰度3.4 EN 61000-6-2:2001;IEC 61000-6-2:2005电磁兼容(EMC)-部分6-2:一般标准-工业环境抗扰度3.5 55024:1998,+A1:2001,+A2:2003;CISPR 24:1997,+A1:2001,+A2:2002信息技术设备-抗扰度参数-测试方法和限定值4. 设备仪器4.1 数字存储示波器4.2 电网模拟器5. 测试条件5.1 环境条件5.1.1 测试试验的环境条件要符合被测单元和测试仪器的规定操作环境.如果由于湿度过高因素引起被测单元和测试设备无法工作则不可执行测试.5.2 测试电压5.2.1 被测单元的额定电压,或5.2.2 如果被测单元有额定电压范围,选定为最高和最低电压,或5.2.3 如果电压额定范围不超过额定电压范围20%,在此范围内取定一电压作为测试电压,或5.2.4 按照客户要求5.3 测试频率5.3.1 测试电压频率为50HZ或60HZ,具体按照产品标准.5.3.2 测试电压频率范围要在额定频率的±2%范围内.5.4 输出负载5.4.1 被测单元一般情况设定运营在满载条件,有特殊规定按照规定执行.6.2.1 被测单元有特殊指定要求测试项目的按照指定标准执行.6.2.2 在复合测试中最少10秒内要完成3次跌落或短时中断或电压变动.6.2.3 电压跌落和短时中断启始点一般选定为电压波形的0度相位角处.其他的相位角可以依据产品具体规定和客户要求选定,通常选定点包括45度,90度,135度,180度,225度,270度和315度.7. 测试安装7.1 被测单元输入电流电压和输出电流电压通过示波器探棒采集信号与示波器连接连接.7.2 电网模拟器电压与被测单元输出连接.7.3 如果对于供电线缆没有特别规定,尽可能选比较短的有效连接电缆.8. 测试流程8.1 按照7项搭建测试平台,启动示波器设置为输出电压信号触发模式.8.2 启动电网模拟器调用测试程式巡行,开始电压跌落,短时中断和电压震荡的单信号测试.8.3 按照信号触发结果对于示波器波形进行保存.8.4 重新调用电网模拟器用于复合测试的程式,抓取复合运行时电压电流的波形进行保存.8.5 完成测试后把示波器波形导出保存,提取相应测试读值和波形,整理到测试报告中.9. 符合性被测单元在测试中和测试后满足下列需求,则称其符合通过了性能测试基准A.或者如果测试后性能指标通过性能基准B,则称其通过了性能基准B,或经过操作人员干预的测试后(例如手动启动复位),才能满足下列需求,.则称其通过了性能基准C.9.1 输出电压被维持在各自误差范围内.9.2 无元件损坏失效.9.3 无保护电路被触发启动9.4 说明9.4.1 参照附录D 表性能基准来源于IEC 61000-4-X标准.9.4.2 参照附录B 表是CE认证对于特定产品的最低性能需求标准9.4.3 如果有客户特别要求基准,按照通过客户要求为准.10. 测试报告测试报告包括如下内容:10.1 测试数据表格,参照附录E10.2 典型的输入输出波形.附录A.电磁环境等级IEC 61000-4-11等级1该等级适用于被保护的电源或与对于电源干扰非常敏感的设备联系,这个环境通常包括可以提供保护用的UPS 滤波器或尖峰抑制器.等级2该等级适用于消费品和工业环境品,这种兼容水平主要是对于公共电网的适应性.元件设计为适应公共电网的工业环境等级.等级3该等级仅适用于工业环境的接点,它比等级二在某些干扰方面有较高的兼容性要求,这个等级与下列情况相吻合:-一个通过转换器反馈负载情况的主要部件-焊接设备方面-频繁启动的大型电动机-负载迅速变化附录B.特定产品应用测试水准测试水准按照产品别各不相同.产品标准为下表中列出的特定产品或产品类区分了应用测试基准.对于没有明确列出标准的产品,测试水准可以按照EN/IEC 61000-6-1 或EN/IEC 61000-6-2的一般标准执行.说明:B.1 测试水平依据EN61204-3适用于可以被作为特定装置用的电源,而不是指部品类电源.而元件型电源是指需要依据终端产品标准进行专业的装配测试的电源,该类电源详细参照EN 61204-3附件 A B.2.符合性标准依据医用产品标准，需要该设备能够提供必要的性能和安全。
电压暂降短时中断和电压变化抗扰度试验作业指导书
电压暂降短时中断和电压变化抗扰度试验作业指导书电压暂降短时中断和电压变化抗扰度试验作业指导书1. 范围：本作业指导书规定了电压暂降、短时中断和电压变化抗扰度试验方法。
2. 引用标准：GB4706.1-2005《家用和类似用途电器的安全第一部分：通用要求》GB 4343.2-1999《电磁兼容家用电器、电动工具和类似器具的要求第2部分：抗扰度—产品类标准》GB/T 17626.11-1999《电磁兼容试验和测量技术电压暂降、短时中断和电压抗扰度试验》GB/T 4365-2003《电磁兼容术语》IEC 60335-1:2001+A1:2004《Household and similar electrical appliances－Safety －Part 1:General requirements》CISPR 14-2:1997+A1:2001《Electromagnetic compatibility - Requirements for household appliances, electric tools and similar apparatus - Part 2: Immunity product family standard》IEC 61000-4-11:2004《Electromagnetic compatibility (EMC) - Part 4-11: Testing and measurement techniques - Voltage dips, short interruptions and voltage variations immunity tests》EN60335-1:2002《Household and similar electrical appliances - Safety - Part 1: General requirements》EN 55014-2:1997+A1:2001《Electromagnetic compatibility - Requirements for household appliances, electric tools and similar apparatus - Part 2: Immunity product family standard》EN 61000-4-11: 1994+A1:2001 《Electromagnetic compatibiliy (EMC) - Part 4: Testing and measurement techniques - Section 11: Voltage dips, shortinterruptions and voltage variations immunity tests 》3. 术语和定义3.1 EUT equipment under test受试设备。
电磁兼容测试仪器的计量校准
电磁兼容测试仪器的计量校准Calibration of EMC Testing Instrument1 引言电磁兼容测试中需要使用到多种测试仪器，其中包括一些常规类型的测试仪器，例如高频信号发生器、衰减器、功率放大器等，另外还包括了多种专用的测试仪器和测试场地，如静电放电试验发生器、浪涌发生器、EMI接收机、电波暗室等。
这些专用测试仪器和测试场地的校准方法在一些标准性的文件中有叙述，有些则没有明确的提及，以下主要介绍这些专用测试仪器和场地的校准方法。
2 静电放电发生器静电放电抗干扰试验(Electrostatic Discharge Immunity Test)标准讨论当电力和电子设备遭受直接来自操作者和邻近物体的静电放电时的抗干扰要求和试验方法。
静电放电(简称ESD)发生器是试验设备中最主要的部分，主要校准的参数是放电电流波形和开路电压。
ESD发生器的放电电流波形见图1。
为了校准ESD发生器，必须利用试验时的放电回路来验证表1所示的特性。
图1 ESD发生器的放电电流波形放电的上升表1 ESD波形参数在IEC 61000-4-2中，推荐使用了法拉第笼和标准2Ω靶来校准ESD发生器的放电电流波形。
特制的铜靶面2Ω电阻应有1GHz带宽，安装于法拉第笼侧面的铝板上，放电电极的尖端应与电流传感器直接接触，而且发生器以接触放电方式工作，从靶上取出的电压信号送入至少1GHz 带宽的示波器进行测量（图2）。
ESD 发生器的输出电压的指示值是发生器储能电容两端的充电电压，但并不是所有的ESD 发生器都能够很容易地从储能电容两端接线。
在不方便接线时可以从ESD 发生器输出端放电电阻处测量，由于放电电阻的阻值为（50~100）M Ω，因此要求高压测量线路的输入阻抗足够高，否则必须修正测量结果。
3 电快速脉冲群发生器电快速脉冲群(简称EFT/B)发生器用于电快速脉冲群试验，用来验证电气和电子设备对来自操作暂态过程（诸如开断感性负载、图2 ESD 发生器放电电流校准继电器触头弹跳等）中各种类型的瞬变扰动的抗扰性。
电压跌落、短时中断和电压变化的抗扰度测试
电压跌落、短时中断和电压变化的抗扰度试验分享到：4电压跌落、短时中断和电压变化的抗扰度试验 IEC61000－4－11（GB/T17626.11）1.干扰的起因电压瞬时跌落、短时中断是由电网、变电设施的故障或负荷突然出现大的变化所引起的。
在某些情况下会出现两次或更多次连续的跌落或中断。
电压变化是由连接到电网的负荷连续变化引起的。
这些现象本质上是随机的，其特征表现为偏离额定电压并持续一段时间。
电压瞬时跌落和短时中断不总是突发的，因为与供电网络相连的旋转电机和保护元件有一定的反作用时间。
如果大的电源网络断开（一个工厂的局部或一个地区中的较大范围），电压将由于有很多旋转电机连接到电网上使之逐步降低。
因为这些旋转电机短期内将作为发电机运行，并向电网输送电力，这就产生了电压渐变。
作为大多数数据处理设备，一般都有内置的断电检测装置，以便在电源电压恢复以后，设备按正确方式起动。
但有些断电检测装置对于电源电压的逐渐降低却不能快速作出反应，结果导致加在集成电路上的直流电压，在断电检测装置触发以前已降低到最低运行电压水平之下，由此造成了数据的丢失或改变。
这样，当电源电压恢复的时候，这个数据处理设备就不能正常再起动。
2.试验目的IEC61000－4－11标准规定了不同类型的试验来模拟电压的突变效应，以便建立一种评价电气和电子设备在经受这种变化时的抗扰性通用准则。
其中对电压渐变作为一种型式试验，根据产品或有关标准的规定，用在特殊的和认为合理的情况下。
3.三个专门的术语（1）电压瞬时跌落指在电气系统的某一点，电压突变下降，在经历了半个周期到几秒钟的短暂持续期后，又恢复正常。
（2）短时中断指供电电压消失一段时间，一般不超过1min。
短时中断可认为是100％的幅值瞬时跌落。
（3）电压渐变指供电电压逐渐变得高于或低于额定电压，变化的持续时间相对周期来说，可长可短。
