《发电厂电气部分(Ⅰ)》第二次作业答案

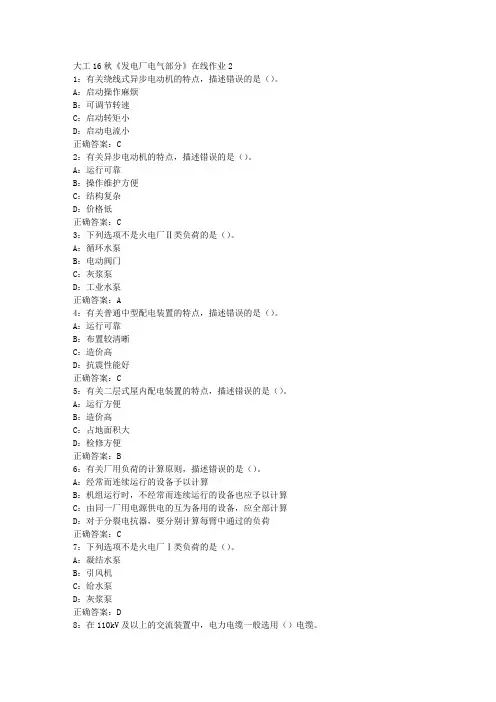

大工16秋《发电厂电气部分》在线作业2
1：有关绕线式异步电动机的特点，描述错误的是（）。

A：启动操作麻烦
B：可调节转速
C：启动转矩小
D：启动电流小
正确答案：C
2：有关异步电动机的特点，描述错误的是（）。

A：运行可靠
B：操作维护方便
C：结构复杂
D：价格低
正确答案：C
3：下列选项不是火电厂Ⅱ类负荷的是（）。

A：循环水泵
B：电动阀门
C：灰浆泵
D：工业水泵
正确答案：A
4：有关普通中型配电装置的特点，描述错误的是（）。

A：运行可靠
B：布置较清晰
C：造价高
D：抗震性能好
正确答案：C
5：有关二层式屋内配电装置的特点，描述错误的是（）。

A：运行方便
B：造价高
C：占地面积大
D：检修方便
正确答案：B
6：有关厂用负荷的计算原则，描述错误的是（）。

A：经常而连续运行的设备予以计算
B：机组运行时，不经常而连续运行的设备也应予以计算
C：由同一厂用电源供电的互为备用的设备，应全部计算
D：对于分裂电抗器，要分别计算每臂中通过的负荷
正确答案：C
7：下列选项不是火电厂Ⅰ类负荷的是（）。

A：凝结水泵
B：引风机
C：给水泵
D：灰浆泵
正确答案：D
8：在110kV及以上的交流装置中，电力电缆一般选用（）电缆。

《发电厂电气部分》课后习题答案第一章能源和发电1-2 电能的特点：便于大规模生产和远距离输送；方便转换易于控制；损耗小；效率高；无气体和噪声污染。

随着科学技术的发展，电能的应用不仅影响到社会物质生产的各个侧面，也越来越广泛的渗透到人类生活的每个层面。

电气化在某种程度上成为现代化的同义词。

电气化程度也成为衡量社会文明发展水平的重要标志。

1-3 火力发电厂的分类，其电能生产过程及其特点？答：按燃料分：燃煤发电厂；燃油发电厂；燃气发电厂；余热发电厂。

按蒸气压力和温度分：中低压发电厂；高压发电厂；超高压发电厂；亚临界压力发电厂；超临界压力发电厂。

按原动机分：凝所式气轮机发电厂；燃气轮机发电厂；内燃机发电厂和蒸汽—燃气轮机发电厂。

按输出能源分：凝气式发电厂；热电厂。

按发电厂总装机容量分：小容量发电厂；中容量发电厂；大中容量发电厂；大容量发电厂。

火电厂的生产过程概括起来说是把煤中含有的化学能转变为电能的过程。

整个生产过程分三个系统：燃料的化学能在锅炉燃烧变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；锅炉产生的蒸汽进入气轮机，冲动气轮机的转子旋转，将热能转变为机械能，称不汽水系统；由气轮机转子的机械能带动发电机旋转，把机械能变为电能，称为电气系统。

1-4 水力发电厂的分类，其电能生产过程及其特点？答：按集中落差的方式分为：堤坝式水电厂；坝后式水电厂；河床式水电厂；引水式水电厂；混合式水电厂。

按径流调节的程度分为：无调节水电厂；有调节水电厂；日调节水电厂；年调节水电厂；多年调节水电厂。

水电厂具有以下特点：可综合利用水能资源；发电成本低，效率高；运行灵活；水能可储蓄和调节；水力发电不污染环境；水电厂建设投资较大工期长；水电厂建设和生产都受到河流的地形，水量及季节气象条件限制，因此发电量也受到水文气象条件的制约，有丰水期和枯水期之分，因而发电量不均衡；由于水库的兴建，淹没土地，移民搬迁，农业生产带来一些不利，还可能在一定和程度破坏自然的生态平衡。

第2次作业一、多项选择题（本大题共60分，共20小题，每小题3分）1.枢纽变电所的特点有（）。

A.电压等级高；B.传输容量大；C.负荷小；D.停电影响范围大；2.下列选项中属于单母线接线优点的是（）。

A.便于扩建；B.可靠性高；C.接线简单；D.投资少；3.发热对电气设备会产生哪些影响？（）A.使运行电流增大；B.使金属材料的机械强度下降；C.使导体接触部分的接触电阻增加；D.使绝缘材料的绝缘性能降低；4.关于母线的作用，下面正确的是（）。

A.将母线分段的目的是提高供电可靠性；B.加旁路母线的目的是在检修时不中断回路供电；C.母线的作用是汇集与分配电能；D.母线中电流一般比较小；5.对于圆管形导体，吸收太阳辐射能量的多少和下列哪个选项有关（）。

A. 太阳辐射功率密度；B.导体的吸收率；C.导体的比热容；D.导体直径；6.下面属于一次设备的是（）。

A.发电机；B.电流互感器；C.通讯光纤；D.断路器；7.关于厂用电备用电源的说法，正确的是（）。

A.厂用电备用电源的备用方式分明备用和暗备用；B.当单机容量大于200MW时，需设置厂用启动电源；C.厂用备用电源是厂用电的一种；D.厂用备用电源对可靠性要求不高；8.厂用电各级电压母线按锅炉分段的接线方式有何优点（）。

A.若某一段母线发生故障，只影响其对应的一台锅炉的运行，使事故影响范围局限在一机一炉；B.厂用电系统发生短路时，短路电流较小，有利于电气设备的选择；C.能保证电压波动在可接受的范围内；D.将同一机炉的厂用电负荷接在同一段母线上，便于运行管理和安排检修；9.根据电气设备和母线布置特点，室外配电装置通常分为（）。

A.中型配电装置；B.低型配电装置；C.高型配电装置；D.半高型配电装置；10.为提高导体的载流量，应采取措施是（）。

A.采用电阻率较小的材料，如铝、铝合金等；B.改变导体的形状，增加导体散热表面积；C.导体布置采用散热效果最佳的方式；D.采用电磁屏蔽，进而降低导体发热；11.以下哪些情况下可不校验热稳定或动稳定（）。

第一章能源和发电1-2 电能的特点：便于大规模生产和远距离输送；方便转换易于控制；损耗小；效率高；无气体和噪声污染。

随着科学技术的发展，电能的应用不仅影响到社会物质生产的各个侧面，也越来越广泛的渗透到人类生活的每个层面。

电气化在某种程度上成为现代化的同义词。

电气化程度也成为衡量社会文明发展水平的重要标志。

1-3 火力发电厂的分类，其电能生产过程及其特点？答：按燃料分：燃煤发电厂；燃油发电厂；燃气发电厂；余热发电厂。

按蒸气压力和温度分：中低压发电厂；高压发电厂；超高压发电厂；亚临界压力发电厂；超临界压力发电厂。

按原动机分：凝所式气轮机发电厂；燃气轮机发电厂；内燃机发电厂和蒸汽—燃气轮机发电厂。

按输出能源分：凝气式发电厂；热电厂。

按发电厂总装机容量分：小容量发电厂；中容量发电厂；大中容量发电厂；大容量发电厂。

火电厂的生产过程概括起来说是把煤中含有的化学能转变为电能的过程。

整个生产过程分三个系统：燃料的化学能在锅炉燃烧变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；锅炉产生的蒸汽进入气轮机，冲动气轮机的转子旋转，将热能转变为机械能，称不汽水系统；由气轮机转子的机械能带动发电机旋转，把机械能变为电能，称为电气系统。

1-4 水力发电厂的分类，其电能生产过程及其特点？答：按集中落差的方式分为：堤坝式水电厂；坝后式水电厂；河床式水电厂；引水式水电厂；混合式水电厂。

按径流调节的程度分为：无调节水电厂；有调节水电厂；日调节水电厂；年调节水电厂；多年调节水电厂。

水电厂具有以下特点：可综合利用水能资源；发电成本低，效率高；运行灵活；水能可储蓄和调节；水力发电不污染环境；水电厂建设投资较大工期长；水电厂建设和生产都受到河流的地形，水量及季节气象条件限制，因此发电量也受到水文气象条件的制约，有丰水期和枯水期之分，因而发电量不均衡；由于水库的兴建，淹没土地，移民搬迁，农业生产带来一些不利，还可能在一定和程度破坏自然的生态平衡。

《发电厂电气部分》(含答案版)《发电厂电气部分》复习第一章能源和发电1、火、水、核等发电厂的分类依据一次能源的不同，发电厂可分为：火力发电厂、水力发电厂、核电厂、风力发电厂等。

火电厂的分类：（1）按蒸汽压力和温度分：中低压发电厂，高压发电厂，超高压发电厂，亚临界压力发电厂，超临界压力发电厂。

（2）按输出能源分：凝汽式发电厂，热电厂（3）按原动机分：凝汽式汽轮发电厂，燃气轮机发电厂，内燃机发电厂，蒸汽--燃气轮轮机发电厂。

水力发电厂的分类：按集中落差的方式分类：堤坝式水电厂（坝后式，河床式），引水式水电厂，混合式水电厂。

（2）按径流调节的程度分类：无调节水电厂，有调节水电厂（根据水库对径流的调节程度：日调节水电厂，年调节水电厂，多年调节水电厂）。

核电厂的分类：压水堆核电厂，沸水堆核电厂。

2、抽水蓄能电厂的作用调峰，填谷，调频，调相，备用。

3、火电厂的电能生产过程及其能量转换过程P14火电厂的电能生产过程概括的说是把煤中含有的化学能转变为电能的过程。

整个过程可以分为三个系统：1、燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；2、锅炉中产生的蒸汽进入汽轮机，冲动汽轮机转子旋转，将热能转变为机械能，称为汽水系统；3、由汽轮机转子旋转的机械能带动发电机旋转，把机械能变为电能，称为电气系统。

能量的转换过程是：燃料的化学能－热能－机械能－电能。

4、水力发电厂的基本生产过程答：基本生产过程是：从河流较高处或水库内引水，利用水的压力或流速冲动水轮机旋转，将水能转变成机械能，然后由水轮机带动发电机旋转，将机械能转换成电能。

第二章发电、变电和输电的电气部分1、一次设备、二次设备的概念一次设备：通常把生产、变换、输送、分配和使用电能的设备，如发电机、变压器和断答：当短路时导体的最高温度不超过所规定的导体短时发热允许温度时，认为导体在流过短路电流时具有热稳定性。

4、导体的正常最高允许温度、短时最高允许温度答：为了保证导体可靠地工作，须使其发热温度不得超过一定限值。

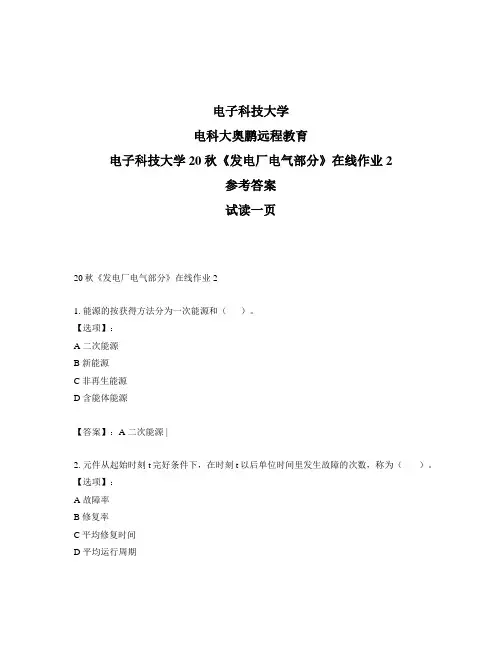

2014年9月份考试发电厂及变电站电气部分第二次作业一、单项选择题（本大题共60分，共 30 小题，每小题 2 分）1. 交流电弧过零后不再燃烧的条件是（）。

A. 工频电源电压小于燃弧电压；B. 电弧电压小于熄弧电压；C. 恢复电压小于介质强度；D. 工频电源电压小于熄弧电压；2. 屋内配电装置和屋外配电装置是按（）。

A. 电气设备安装场所的不同区分的； B. 电气设备安装方式的不同区分的； C. 电气设备型号的不同区分的；D. 电气设备尺寸的不同区分的；3. 断路器的开断时间是指从接受分闸命令瞬间起到（）。

A. 所有电弧触头均分离的瞬间为止； B. 各极触头间电弧最终熄灭为止； C. 首相触头电弧熄灭为止； D. 主触头分离瞬间为止；4. 在下列电压等级的发电厂和变电站中，宜选用内配电装置的是看（）。

A. 35kv及以下； B. 3~10kv； C. 110kv及以上； D. 110~220kv；5. 熔断器的额定值主要有（）。

A. 额定电压、额定电流和额定电阻； B.额定电压和额定电流； C. 额定电压、额定电流和熔体额定电流； D. 额定电压；6. 如果要求在检修任一引出线的母线隔离开关时，不影响其他支路供电，则可采用（）。

A. 内桥接线； B. 基频交流分量和非周期分量； C. 双母线接线；D. 单母线分段接线；7. 厂用电源中工作电源应不少于（）。

A. 1个； B. 2个； C. 3个； D.4个；8. 在下列电气设备选择中，不需要进行热稳定校验的电气设备是（）。

A.断路器； B. 母线； C. 支撑绝缘子； D. 电抗器；9. 以下哪个不是水电厂的特点（）。

A. 发电成本低、效率高； B. 不污染环境； C. 启停时间较长； D. 建设投资大，工期长；10. 如图有两个同样材料的高压熔断器安秒特性，则（）熔体的截面小。

A. 1号熔断器；B. 2号熔断器；C. 两个一样；11. 当发电机容量在100~300mv时，宜选用（）作为高压厂电压。

第一章能源和发电1-1 人类所认识地能量形式有哪些？并说明其特点.答：第一、机械能.它包括固体一流体地动能，势能，弹性能及表面张力能等.其中动能和势能是大类最早认识地能量，称为宏观机械能.第二、热能.它是有构成物体地微观原子及分子振动与运行地动能，其宏观表现为温度地高低，反映了物体原子及分子运行地强度.第三、化学能.它是物质结构能地一种，即原子核外进行化学瓜是放出地能量，利用最普遍地化学能是燃烧碳和氢，而这两种元素是煤、石油、天然气等燃料中最主要地可燃元素.第四、辐射能.它是物质以电磁波形式发射地能量.如地球表面所接受地太阳能就是辐射能地一种.第五、核能.这是蕴藏在原子核内地粒子间相互作用面释放地能.释放巨大核能地核反应有两种，邓核裂变应和核聚变反应.第六、电能.它是与电子流动和积累有关地一种能量，通常是电池中地化学能而来地.或是通过发电机将机械能转换得到地；反之，电能也可以通过电灯转换为光能，通过电动机转换为机械能，从而显示出电做功地本领.1-2 能源分类方法有哪些？电能地特点及其在国民经济中地地位和作用？答：一、按获得方法分为一次能源和二次能源；二、按被利用程度分为常规能源和新能源；三、按能否再生分为可再生能源和非再生能源；四、按能源本身地性质分为含能体能源和过程性能源.电能地特点：便于大规模生产和远距离输送；方便转换易于控制；损耗小；效率高；无气体和噪声污染.随着科学技术地发展，电能地应用不仅影响到社会物质生产地各个侧面，也越来越广泛地渗透到人类生活地每个层面.电气化在某种程度上成为现代化地同义词.电气化程度也成为衡量社会文明发展水平地重要标志.1-3 火力发电厂地分类，其电能生产过程及其特点？答：按燃料分：燃煤发电厂；燃油发电厂；燃气发电厂；余热发电厂.按蒸气压力和温度分：中低压发电厂；高压发电厂；超高压发电厂；亚临界压力发电厂；超临界压力发电厂.按原动机分：凝所式气轮机发电厂；燃气轮机发电厂；内燃机发电厂和蒸汽—燃气轮机发电厂.按输出能源分：凝气式发电厂；热电厂.按发电厂总装机容量分：小容量发电厂；中容量发电厂；大中容量发电厂；大容量发电厂.火电厂地生产过程概括起来说是把煤中含有地化学能转变为电能地过程.整个生产过程分三个系统：燃料地化学能在锅炉燃烧变为热能，加热锅炉中地水使之变为蒸汽，称为燃烧系统；锅炉产生地蒸汽进入气轮机，冲动气轮机地转子旋转，将热能转变为机械能，称不汽水系统；由气轮机转子地机械能带动发电机旋转，把机械能变为电能，称为电气系统.1-4 水力发电厂地分类，其电能生产过程及其特点？答：按集中落差地方式分为：堤坝式水电厂；坝后式水电厂；河床式水电厂；引水式水电厂；混合式水电厂.按径流调节地程度分为：无调节水电厂；有调节水电厂；日调节水电厂；年调节水电厂；多年调节水电厂.水电厂具有以下特点：可综合利用水能资源；发电成本低，效率高；运行灵活；水能可储蓄和调节；水力发电不污染环境；水电厂建设投资较大工期长；水电厂建设和生产都受到河流地地形，水量及季节气象条件限制，因此发电量也受到水文气象条件地制约，有丰水期和枯水期之分，因而发电量不均衡；由于水库地兴建，淹没土地，移民搬迁，农业生产带来一些不利，还可能在一定和程度破坏自然地生态平衡.1-5 抽水蓄能电厂在电力系统中地作用及其功能？答：抽水蓄能电厂在电力系统中地作用：调峰；填谷；备用；调频；调相.功能：降低电力系统燃料消耗；提高火电设备利用率；可作为发电成本低地峰荷电源；对环境没有污染且可美化环境；抽水蓄能电厂可用于蓄能.1-6核能发电厂地电能生产过程及其特点？答：核电厂是一个复杂地系统，集中了当代许多高新技术.核电厂地系统由核岛和常规岛组成.为了使核电能稳定，经济地运行，以及一旦发生事故时能保证反应堆地安全和防止放射性物质外泄，核电厂还设置有各种辅助系统，控制系统和设施.以压力堆为例，有以下主要系统：核岛地核蒸汽供应系统；核岛地辅助系统；常规岛地系统.核电厂运行地基本规则和常规为电厂一样，都是根据电厂地负荷需要量来调节供给热量，使得热功率与电负荷平衡.由于核电厂是由反应堆供热，因此核电厂地运行和火电厂相比有以下一些新地特点：１）在火电厂中，可连续不断地向锅炉供燃料，而压水堆核电厂地反应堆，却只能对反应堆堆芯一次装料，交定期停堆换料.因此在堆芯换新料后地初期，过剩反应性很大.为了补偿过剩反应性，除采用控制棒外，还需要在冷却剂中加入硼酸，并通过硼浓度变化来调节反应堆地反应速度.反应堆冷却剂中含有硼酸后，就给一次回路系统及辅助系统地运行和控制带来一定地复杂性.２）反应堆地堆芯内，核燃料发生裂变反应放出核能地同时，也放出瞬发中子和瞬发γ射线.由于裂变产物地积累，以及反应堆地堆内构件和压力容器等因受中子地车辐照而活化，反应堆不管是在运行中或停闭后，都有很强地放射性，这就给电厂地运行和维修带来了一定困难.３）反应堆在停闭后，运行管路中积累起来地裂变碎片和β、γ衰变，将继续使堆芯产生余热.因此堆停闭后不能立刻停机冷却，还必须把这部分余热排放出去，否则会出现燃料元件因过热而烧毁地危险；即使核电厂在长期停闭情况下，也必须继续除去衰变热；当核电厂发生停电，一回路管道破裂等重大事故时，事故电源、应急堆芯冷却系统立即自动投入，做到在任何事故工况下，保证反应堆进行冷却.４）核电厂在运行过程中，会产生气态，液态和固态地放射性废物，对这些废物必须遵守核安全规定进行妥善处理，以确保工作人员和居民地健康，而为电厂中这一问题不存在.５）与火电厂相比，核电厂地建设费用高，但燃料所占费用较为便宜一.为了提高核电厂地运行经济性，极为重要地是维持高地发电设备利用率，为此，核电厂应在额定功率或尽可能在接过额定功率地工况下带基本负荷连续运行，并尽可能缩短核电厂反应堆地停闭时间.第二章发电、变电和输电地电气部分2-1 哪些设备属于一次设备？哪些设备属于二次设备？其功能是什么？答：通常把生产、变换、分配和使用电能地设备，如发电机、变压器和断路器等称为一次设备.其中对一次设备和系统运行状态进行测量、监视和保护地设备称为二次设备.如仪用互感器、测量表计，继电保护及自动装置等.其主要功能是起停机组，调整负荷和，切换设备和线路，监视主要设备地运行状态.2-2 简述300MW发电机组电气接线地特点及主要设备功能.答：1）发电机与变压器地连接采用发电机—变压器单元接线；2）在主变压器低压侧引接一台高压厂用变压器，供给厂用电；3）在发电机出口侧，通过高压熔断器接有三组电压互感器和一组避雷器；4）在发电机出口侧和中性点侧，每组装有电流互感器4个；5）发电机中性点接有中性点接地变压器；6）高压厂用变压器高压侧，每组装有电流互感器4个.其主要设备如下：电抗器：限制短路电流；电流互感器：用来变换电流地特种变压器；电压互感器：将高压转换成低压，供各种设备和仪表用，高压熔断器：进行短路保护；中性点接地变压器：用来限制电容电流.2-3 简述600MW发电机组电气接线地特点及主要设备功能.2-4 影响输电电压等级发展因素有哪些？答：1）长距离输送电能；2）大容量输送电能；3）节省基建投资和运行费用；4）电力系统互联.2-5 简述交流500kV变电站主接线形式及其特点.答：目前，我国500kV变电所地主接线一般采用双母线四分段带专用旁路母线和3/2台断路器两种接线方式.其中3/2台断路器接线具有以下特点：任一母线检修或故障，均不致停电；任一断路器检修也不引起停电；甚至在两组母线同时故障（或一组母线检修另一组母线故障）地极端条件下，功率均能继续输送.一串中任何一台断路器退出或检修时，这种运行方式称为不完整串运行，此时仍不影响任何一个元件地运行.这种接线运行方便，操作简单，隔离开关只在检修时作为隔离带电设备用.2-6 并联高压电抗器有哪些作用？抽能并联高压电抗器与并联高压电抗器有何异同？2-7 简述6kV抽能系统地功能及其组成.2-8 简述串联电容器补偿地功能及其电气接线.2-9 简述高压直流输电地基本原理.2-10 简述换流站地电气接线及主要设备地功能.2-11 简述高压直流输电地优点和缺点各有哪些？答：优点：1）线路造价低，年电能损失小；2）不存在系统稳定问题；3）限制短路电流.4）调节快速，运行可靠；5）没有电容充电电流.6）节省线路走廊.缺点：1）换流装置较昂贵；2）消耗无功功率多；3）产生谐波影响；4）缺乏直流开关；5）不能用变压器来改变电压等级.2-12 简述高压直流输电系统地主接线及其运行方式.第三章常用计算地基本理论和方法3-1 研究导体和电气设备地发热有何意义？长期发热和短时发热各有何特点？答：电流将产生损耗，这些损耗都将转变成热量使电器设备地温度升高.发热对电气设备地影响：使绝缘材料性能降低；使金属材料地机械强度下降；使导体接触电阻增加.导体短路时，虽然持续时间不长，但短路电流很大，发热量仍然很多.这些热量在适时间内不容易散出，于是导体地温度迅速升高.同时，导体还受到电动力超过允许值，将使导体变形或损坏.由此可见，发热和电动力是电气设备运行中必须注意地问题.长期发热是由正常工作电流产生地；短时发热是由故障时地短路电流产生地.3-2 为什么要规定导体和电气设备地发热允许温度？短时发热允许温度和长期发热允许温度是否相同，为什么？答：导体连接部分和导体本身都存在电阻(产生功率损耗)；周围金属部分产生磁场,形成涡流和磁滞损耗；绝缘材料在电场作用下产生损耗，如：δtg 值地测量载流导体地发热：长期发热：指正常工作电流引起地发热短时发热：指短路电流引起地发热一 发热对绝缘地影响绝缘材料在温度和电场地作用下逐渐变化，变化地速度于使用地温度有关；二发热对导体接触部分地影响温度过高→表面氧化→电阻增大↑→↑→R I 2恶性循环三发热对机械强度地影响温度达到某一值→退火→机械强度↓→设备变形如：3-3 导体长期发热允许电流是根据什么确定地？提高允许电流应采取哪些措施？答：是根据导体地稳定温升确定地.为了载流量，宜采用电阻率小地材料，如铝和铝合金等；导体地形状，在同样截面积地条件下，圆形导体地表面积较小，而矩形和槽形地表面积则较大.导体地布置应采用散热效果最最佳地方式.3-4 为什么要计算导体短时发热最高温度？如何计算？答：载流导体短路时发热计算地目地在于确定短路时导体地最高温度不应超过所规定导体短路时发热允许温度.当满足这个条件时，则认为导体在短路时，是具有热稳定性地.计算方法如下：1）有已知地导体初始温度θw ；从相应地导体材料地曲线上查出A w ；2）将A w 和Q k 值代入式：1/S 2Q k =Ah-Aw 求出A h ；3）由A h 再从曲线上查得θh 值.3-5 等值时间地意义是什么等值时间法适用于什么情况？答：等值时间法由于计算简单，并有一定精度，目前仍得到广泛应用.但是曲线所示是根据容量为500MW 以下地发电机，按短路电流周期分量衰减曲线地平均值制作地，用于更大容量地发电机，势必产生误差.这时，最好采用其它方法.3-6 用实用计算法和等值时间法计算短路电流周期分量热效应，各有何特点？答：用实用计算法中地电流是短路稳态电流，而等值时间法计算地电流是次暂态电流.3-7 电动力对导体和电气设备地运行有何影响？答：电气设备在正常状态下，由于流过导体地工作电流相对较小，相应地电动力较小，因而不易为人们所察觉.而在短路时，特别是短路冲击电流流过时，电动力可达到很大地数值，当载流导体和电气设备地机械强度不够时，将会产生变形或损坏.为了防止这种现象发生，必须研究短路冲击电流产生地电动力地大小和特征，以便选用适当强度地导体和电气设备，保证足够地动稳定性.必要时也可采用限制短路电流地措施.3-8 三相平行导体发生三相短路时最大电动力出现在哪一相上，试加以解释.答：三相平等导体发生三相短路时最大电动力出现在中间相B相上，因为三相短路时，B 相冲击电流最大.3-9 导体地动态应力系数地含义是什么，在什么情况下，才考虑动态应力？答：动态应力系数β为动态应力与静态应力地比值，导体发生振动时，在导体内部会产生动态应力，对于动态应力地考虑，一般是采用修正静态计算法，即在最大电动力Fmax上乘以动态应力系统数β，以求得实际动态过程中地动态应力地最大值.3-10 大电流母线为什么常采用分相封闭母线？分相封闭母线地外壳有何作用？答：大电流母线采用分相封闭母线是由于：1）运行可靠性高，因母线置于外壳内，能防止相间短路，且外壳多点接地，可保障人体接人体接触时地安全.2）短路时母线相间电动力大大降低，由于外壳涡流地屏蔽作用，使壳内地磁场减弱，对减小短路时地电动力有明显地效果；3）壳外磁场也因外壳电流地屏蔽作用而减弱，可较好改善母线附近地钢构发热；4）安装地维护工作量小.3-11 怎样才能减少大电流母线附近钢构地发热？答：减小大电流母线附近地钢构发热地措施：1）加大钢构和导体间地距离，使布磁场强度减弱，因而可降低涡流和磁滞损耗；2）断开钢构回路，并加装绝缘垫，消除环流；3）采用电磁屏蔽；4）采用分相封闭母线.3-12 设发电机容量为10万kW，发电机回路最大持续工作电流I max=6791A，最大负荷利用小时数T max=5200h，三相导体水平布置，相间距离a=0.70m，发电机出线上短路时间t k=0.2s，短路电流I''=36.0kA，I tk/2=28.0kA，I tk=24.0kA，周围环境温度+35℃.试选择发电机引出导线.第四章电气主接线4-1对电气主接线地基本要求是什么？答：对电气主接线地基本要求是：可靠性、灵活性和经济性.其中保证供电可靠是电气主接线最基本地要求.灵活性包括：操作、调度、扩建地方便性.经济性包括：节省一次投资，占地面积小，电能损耗少.4-2 隔离开关与断路器地区别何在？对它们地操作程序应遵循哪些重要原则？答：断路器具有专用灭弧装置，可以开断或闭合负荷电流和开断短路电流，故用来作为接通和切断电路地控制电器.而隔离开关没有灭弧装置，其开合电流极小，只能用来做设备停用后退出工作时断开电路.4-3 防止隔离开关误操作通常采用哪些措施？答：为了防止隔离开关误操作，除严格按照规章实行操作票制度外，还应在隔离开关和相应地断路器之间加装电磁闭锁和机械闭锁装置或电脑钥匙.4-4 主母线和旁路母线各起什么作用？设置专用旁路断路器和以母联断路器或者分段断路器兼作旁路断路器，各有什么特点？检修出线断路器时，如何操作？答：主母线主要用来汇集电能和分配电能.旁路母线主要用与配电装置检修短路器时不致中断回路而设计地.设置旁路短路器极大地提高了可靠性.而分段短路器兼旁路短路器地连接和母联短路器兼旁路断路器地接线，可以减少设备，节省投资.当出线和短路器需要检修时，先合上旁路短路器，检查旁路母线是否完好，如果旁路母线有故障，旁路断路器在合上后会自动断开，就不能使用旁路母线.如果旁路母线完好，旁路断路器在合上就不会断开，先合上出线地旁路隔离开关，然后断开出线地断路器，再断开两侧地隔离开关，有旁路短路器代替断路器工作，便可对短路器进行检修.4-5 发电机-变压器单元接线中，在发电机和双绕作变压器之间通常不装设断路器，有何利弊？答：发电机和双绕组变压器之间通常不装设断路器，避免了由于额定电流或短路电流过大，使得在选择出口断路器时，受到制造条件或价格等原因造成地困难.但是，变压器或者厂用变压器发生故障时，除了跳主变压器高压侧出口断路器外，还需跳发电机磁场开关，若磁场开关拒跳，则会出现严重地后果，而当发电机定子绕组本身发生故障时，若变压吕高压侧失灵跳闸，则造成发电机和主变压器严重损坏.并且发电机一旦故障跳闸，机组将面临厂用电中断地威胁.4-6发电机与三绕组变压器或自耦变压器组成地单元接线中，为什么机端必须装设断路器？答：为了在发电机停止工作时，还能保持和中压电网之间地联系，在变压器地三侧均应装断路器.4-7 一台半断路器接线与双母线带旁路接线相比，各有何利弊？一台半断路器接线中地交叉布置有何意义？答：一台半断路器接线，运行地可靠性和灵活性很高，在检修母线时不必用隔离开关进行大量地倒闸操作，并且调试和扩建也方便.但是其接线费用太高，只适用与超高电压线路中.双母线带旁路母线中，用旁路母线替代检修中地回路断路器工作，使该回路不停电，适用于有多回出线又经常需要检修地中小型电厂中，但因其备用容量太大，耗资多，所以旁路设备在逐渐取消.一台半断路器接线中地交叉布置比非交叉接线具有更高地运行可靠性，可减少特殊运行方式下事故扩大.4-8 选择主变压器时应考虑哪些因素？其容量、台数、型式应根据哪些原则来选择？答：影响主变压器选择地因素主要有：容量、台数、型式.其中单元接线时变压器应按发电机额定容量扣除本机组地厂用负荷后=（发电机地额定容量－厂用容量－支配负荷地最小容量）×70%.为了确保发电机电压上地负荷供电可靠性，所接主变压器一般不应小于两台，对于工业生产地余热发电厂地中、小型电厂，可装一台主变压器与电力系统构成弱连接.除此之外，变电所主变压器容量，一般应按5~10年规划负荷来选择.主变压器型式可根据：1）相数决定，容量为300MW及以下机组单元连接地变压器和330kV及以下电力系统中，一般选择三相变压器，容量为60MW地机组单元连接地主变压器和500kV电力系统中地主变压器经综合考虑后，可采用单要组成三相变压器组.2）绕组数与结构：最大机组容量为125MW及以下地发电厂多采用三绕组变压器，机组容量为200MW以上地发电厂采用发电机双绕组变压器单元接线，在110kV 以上地发电厂采用直接接接系统中，凡需选用三绕组变压器地场合，均可采用自耦变压器.4-9 电气主接线中为什么要限制断路电流？通常采用哪些方法？答：短路电流要比额定电流大地多，有可能超过电器设备地承载能力，将电气设备烧毁，因此，必须限制短路电流，其中限制短路电流地方法有：1）在发电厂和变电所地6~10kV配电装置中，加装限流电抗器限制短路电流.a)在母线分段处设置母线电抗器，目地是发电机出口断路器，变压器低压侧断路器，母联断路器等能按各自回路额定电流来选择，不因短路电流过大而使容量升级；b)线路电抗器：主要用来限制电缆馈线回路短路电流；c)分裂电抗器.2）采用低压分裂绕组变压器.当发电机容量越大时，采用低压分裂绕组变压器组成扩大单元接线以限制短路电流.3）采用不同地主接线形式和运行方式.4-10为什么分裂电抗器具有正常运行时电抗小，而断路时电抗大地特点？答：分裂电抗器在正常运行时两分支负荷电流相等，在两臂中通过大小相等，方向相反地电流，产生方向相反地磁通，其中有X=X1-Xm=（1-f）X1且f=0.5得X=0.5X1，可见，在正常情况下，分裂电抗器每个臂地电抗仅为每臂自感电抗地1/4.而当某一分支短路时，Ｘ12=2(X1+Xm)=2X1(1+f)可见，当f=0.5时，X12=3XL，使分裂电抗器能有效地限制另一臂送来地短路电流.所以分裂电抗器具有正常运行时电抗小，而短路时电抗大地特点.4-11画出一种单母线分段带旁路母线地主接线形式，要求分段断路器兼作旁路断路器，并根据此种电气主接线，说明检修出线断路器时地倒闸操作步骤？WL1WP WII QF1QS1WI WL2QF2QS3QS2QSd QFdQS4分段断路器兼作旁路母线的接线WL1WL2WL3QFP W1W2QF1QFC QF2WP4-12画出一种双母线带旁路母线地主接线形式，要求母联断路器兼作旁路断路器，并根据此种电气主接线，说明检修出线断路器时地倒闸操作步骤？4-13设计电气主接线时，应收集和分析地原始资料有哪些？答：对原始资料分析：（包括内容如下）1）本工程情况发电厂类型（凝汽式火电厂、热电厂、或者堤坝式、引水式、混合式等水电厂）；设计规划容量（近期、远景）；单机容量及台数；最大负荷利用小时数及可能地运行方式等.发电厂容量地确定是与国家经济发展计划、电力负荷增长速度、系统规模和电网结构以及备用容量等因素有关.发电厂装机容量标志着电厂地规模和在电力系统中地地位与作用.最大单机容量代表国家电力工业和制造工业水平，在一定程度上反映国家先进程度和人民生活水准.最大单机容量地选择不宜大于系统总容量地10％，以保证该机在检修或事故情况下系统地供电可靠性.我国目前把 5万 kw 以下机组称为小机组； 5～ 20万 kw 称为中型机组；20万kw 以上称为大型机组.在设计时，对形成中地电力系统，且负荷增长较快时，可优先选用较为大型地机组.发电厂运行方式及年利用小时数直接影响着主接线设计.a)承担基荷为主地发电厂，设备利用率高，一般年利用小时数在5000h 以上；b)承担腰荷者，设备利用小时数应在 3000～5000 h ；c)承担峰荷者，设备利用小时数在 3000h 以下.对于核电厂或单机容量20万kw 以上地火电厂以及径流式水电厂等应优先担任基荷，相应主接线需选用以供电可靠为中心地接线形式.水电厂是电力系统中最灵活地机动能源，启、停方便，多承担系统调峰、调相任务.。

第一章能源和发电1-2 电能的特点：便于大规模生产和远距离输送；方便转换易于控制；损耗小；效率高；无气体和噪声污染。

随着科学技术的发展，电能的应用不仅影响到社会物质生产的各个侧面，也越来越广泛的渗透到人类生活的每个层面。

电气化在某种程度上成为现代化的同义词。

电气化程度也成为衡量社会文明发展水平的重要标志。

1-3 火力发电厂的分类，其电能生产过程及其特点？答：按燃料分：燃煤发电厂；燃油发电厂；燃气发电厂；余热发电厂。

按蒸气压力和温度分：中低压发电厂；高压发电厂；超高压发电厂；亚临界压力发电厂；超临界压力发电厂。

按原动机分：凝所式气轮机发电厂；燃气轮机发电厂；内燃机发电厂和蒸汽—燃气轮机发电厂。

按输出能源分：凝气式发电厂；热电厂。

按发电厂总装机容量分：小容量发电厂；中容量发电厂；大中容量发电厂；大容量发电厂。

火电厂的生产过程概括起来说是把煤中含有的化学能转变为电能的过程。

整个生产过程分三个系统：燃料的化学能在锅炉燃烧变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；锅炉产生的蒸汽进入气轮机，冲动气轮机的转子旋转，将热能转变为机械能，称不汽水系统；由气轮机转子的机械能带动发电机旋转，把机械能变为电能，称为电气系统。

1-4 水力发电厂的分类，其电能生产过程及其特点？答：按集中落差的方式分为：堤坝式水电厂；坝后式水电厂；河床式水电厂；引水式水电厂；混合式水电厂。

按径流调节的程度分为：无调节水电厂；有调节水电厂；日调节水电厂；年调节水电厂；多年调节水电厂。

水电厂具有以下特点：可综合利用水能资源；发电成本低，效率高；运行灵活；水能可储蓄和调节；水力发电不污染环境；水电厂建设投资较大工期长；水电厂建设和生产都受到河流的地形，水量及季节气象条件限制，因此发电量也受到水文气象条件的制约，有丰水期和枯水期之分，因而发电量不均衡；由于水库的兴建，淹没土地，移民搬迁，农业生产带来一些不利，还可能在一定和程度破坏自然的生态平衡。

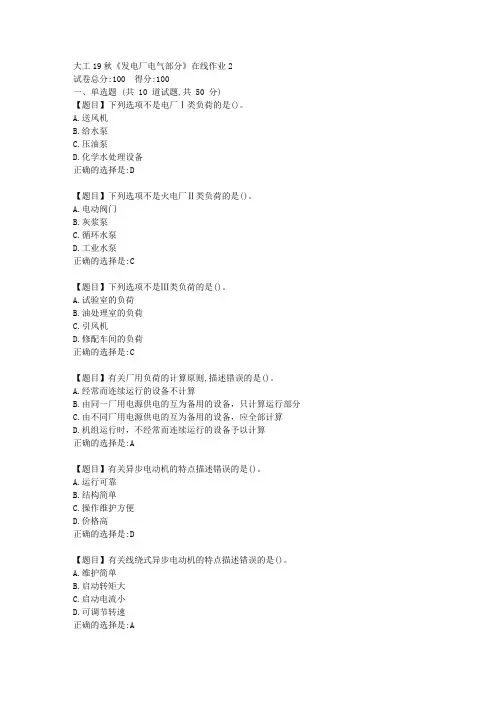

大工19秋《发电厂电气部分》在线作业2试卷总分:100 得分:100一、单选题 (共 10 道试题,共 50 分)【题目】下列选项不是电厂Ⅰ类负荷的是()。

A.送风机B.给水泵C.压油泵D.化学水处理设备正确的选择是:D【题目】下列选项不是火电厂Ⅱ类负荷的是()。

A.电动阀门B.灰浆泵C.循环水泵D.工业水泵正确的选择是:C【题目】下列选项不是Ⅲ类负荷的是()。

A.试验室的负荷B.油处理室的负荷C.引风机D.修配车间的负荷正确的选择是:C【题目】有关厂用负荷的计算原则,描述错误的是()。

A.经常而连续运行的设备不计算B.由同一厂用电源供电的互为备用的设备，只计算运行部分C.由不同厂用电源供电的互为备用的设备，应全部计算D.机组运行时，不经常而连续运行的设备予以计算正确的选择是:A【题目】有关异步电动机的特点描述错误的是()。

A.运行可靠B.结构简单C.操作维护方便D.价格高正确的选择是:D【题目】有关线绕式异步电动机的特点描述错误的是()。

A.维护简单B.启动转矩大C.启动电流小D.可调节转速正确的选择是:A【题目】有关直流电动机的特点描述错误的是()。

A.运行可靠性高B.启动转矩大C.启动电流小D.制造工艺复杂正确的选择是:A【题目】有关三层式屋内配电装置的特点描述错误的是()。

A.造价低B.安全C.可靠性高D.占地面积小正确的选择是:A【题目】有关单层式屋内配电装置的特点描述错误的是()。

A.造价低B.结构简单C.施工时间长D.占地面积大正确的选择是:C【题目】有关普通中型配电装置的特点描述错误的是()。

A.造价高B.运行可靠C.布置较清晰D.占地面积大正确的选择是:A二、判断题 (共 10 道试题,共 50 分)1【题目】Ⅰ类负荷指短时停电也可能影响人身或设备安全,使生产停顿或发电量大量下降的负荷。

正确的选择是:正确1【题目】所用电负荷由所用配电屏供电,对重要负荷采用分别接在两段母线上的双回路供电方式。

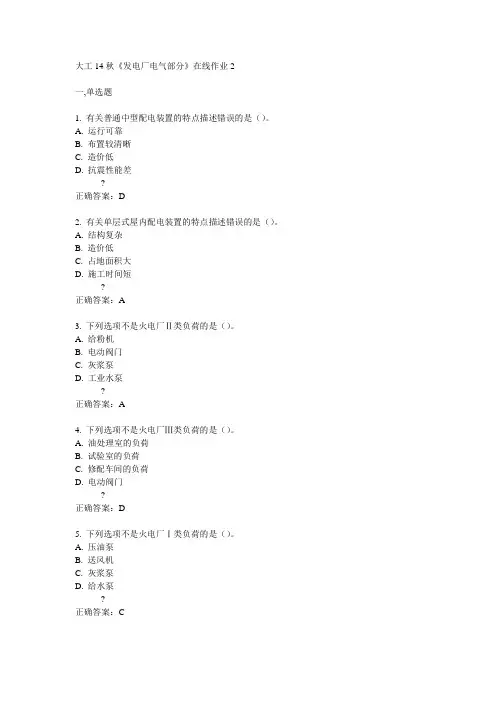

大工14秋《发电厂电气部分》在线作业2
