大厦高压旋喷桩监理细则
- 格式:docx
- 大小:23.73 KB
- 文档页数:10
某工程高压旋喷桩监理细则1. 引言本文档旨在制定某工程高压旋喷桩的监理细则,以确保在工程实施过程中,高压旋喷桩施工工序的质量和安全得到有效监督和控制。
2. 监理责任和角色2.1 监理责任监理单位应对高压旋喷桩的施工进行全过程质量监督和检查,并及时发现并纠正施工中存在的问题和缺陷。
2.2 监理人员监理人员应具备相关专业背景和资格,并确保在施工现场的实际工作中进行全程参与。
3. 监理活动3.1 桩基设计审查在施工前,监理人员应对高压旋喷桩的设计文件进行审查,包括工程图纸、技术规范等,并确保其符合相关国家和行业标准。
3.2 施工方案审查监理人员应对承包商提交的高压旋喷桩施工方案进行审查,确保施工方法、工艺和设备选用等符合规范要求。
3.3 施工现场巡查监理人员应定期到施工现场巡查,检查施工进度、施工现场管理、桩体质量等,并记录现场情况和发现的问题。
3.4 施工材料审查监理人员应对承包商提供的高压旋喷桩施工材料进行审查,包括钢筋、混凝土、预应力锚杆等,确保其质量达标。
3.5 桩身质量检测监理人员应对高压旋喷桩的桩身进行质量检测,包括桩身直径、轴向力、侧阻力等指标的检测,并记录检测结果。
3.6 施工记录和报告监理人员应对高压旋喷桩施工过程中的记录和报告进行审核,包括施工日志、施工图片、技术交底等,确保施工过程的合规性和可追溯性。
4. 监理报告和意见监理人员应定期向相关管理人员提交监理报告和意见,其中包括对施工现场存在的问题、质量缺陷和改进建议等的详细描述和分析。
5. 安全管理监理人员在施工现场应加强对安全生产的监督和管理,确保高压旋喷桩施工过程中的安全风险得到有效控制和预防。
6. 结束语本文档规定了某工程高压旋喷桩的监理细则,内容包括监理责任和角色、监理活动、安全管理等方面的要求,旨在保证高压旋喷桩施工工序的质量和安全性。
通过严格的监理措施和检查,可以及时发现和纠正施工中存在的问题,确保工程的质量和安全。
高压旋喷桩监理实施细则编制:审批:管理有限公司20 年月日目录1、工程概况2、工程地质情况3、监理编制依据4、设计要求5、监理目标6、监理质量控制7、安全、文明施工监理8、合同及信息管理9、施工单位应提交的技术资料高压旋喷桩监理细则一、工程概况:1、建设单位:2、代建单位:3、监理单位:4、施工单位:5、设计单位:6、地勘单位:7、工程内容:本工程在桩号范围为K15+340~K15+395段采用水泥土墙支护(高压旋喷桩),设计桩长为15M(总桩数为506),桩径为0.6M,桩间距为0.5M。
二、工程地质情况:根据地质勘查报告显示:⑴素填土,厚度 2.1M~8.5M;⑵杂填土,厚度0.6M~6.6M,⑶填砂 1.7~6.6M,⑷淤泥质填土 2.3~3.0M,⑸细砂0.9~3.0M,⑹淤泥质土0.5~7.1M,⑺粉质粘土0.5~3.1M,⑻中粗砂0.5~4.5M,⑼含圆砾石粗砂,⑽凝灰岩残积粘性土,⑾花岗岩残积砂质粘性土,⑿全风化凝灰岩,⒀全风化花岗岩,⒁强风化凝灰岩,⒂强风化花岗岩,⒃中风化凝灰岩。
三、监理编制依据:1、国家现行的有关政策、法律、法规;2、有关本工程的所有承发包合同及附件,包括监理合同、业主与第三方签订的合同、协议及附件;3、工程设计图纸、技术规格书、设计说明等设计文件;4、经批准的施工监理规划;5、相关标准及验收规范:《建设工程监理规范》《高压喷射注浆施工操作技术规程》(HG/T 20691-2006)《建筑地基处理技术规范》(JGJ79-2002)《建筑基坑支护技术规程》(JGJ120-6-99)《建筑地基基础工程施工质量验收规范》(GB50202-2002)《建筑桩基技术规范》(JGJ94-2008)四、设计要求:1、高压旋喷桩正式施工前应进行试打桩,以确定施工工艺、成桩直径、技术参数是否满足设计要求。
试打桩前施工单位应确定试打桩方案,该方案必须经设计确认后方可实施。
2、喷射孔与高压注浆泵的距离不宜大于50m,钻孔的位置和设计位置的偏差不得大于50mm。
高压旋喷桩监理实施细则编制:审批:年月日目录一、高压旋喷桩主要技术标准二、监理工作范围及重点三、监理工作流程四、监理工作控制要点、目标及监控手段五、监理工作方法及措施六、监理旁站部位和工序一、高压旋喷桩主要技术标准(1)水泥采用P.O 42.5的普通水泥。
(2)旋喷桩的桩体强度和完整性,必须符合设计要求。
(3)桩位(纵、横向)允许偏差≤5cm;(4)垂直度允许偏差<1%桩长;(5)成桩长度不小于设计值;(6)注浆压力符合成桩试验确定的参数指标(控制在20Mpa~25MPa);(7)桩径不小于设计值;(8)桩体复合地基地耐力不小于设计值;二、监理工作范围及重点1、监理工作范围:二、三区地基加固高压旋喷桩2、监理工作重点:⑴高压旋喷注浆所用水泥品种、规格及浆液的拌制质量;⑵高压旋喷桩的数量、布桩形式应符合设计要求;⑶高压旋喷桩每根桩水泥用量不小于455kg (超灌1.15);⑷高压旋喷桩的长度;⑸高压旋喷桩的完整性、均匀性及无侧限抗压强度;⑹高压旋喷桩处理后的单桩或复合地基承载力。
三、监理工作流程四、监理工作控制要点、目标及监控手段4.1监理工作控制要点4.1.1质量预控4.1.1.1审查旋喷桩施工单位资质。
4.1.1.2熟悉设计图纸和规范。
4.1.1.3检查施工单位现场质量保证体系。
4.1.1.4审查施工单位编制的专项施工方案。
4.1.1.5检查施工场地平整性和地下障碍物的清除情况。
4.1.1.6复核施工区内引设的控制点、水准点,并经常检查其准确性。
4.1.1.7检查旋喷桩所用材料合格证。
4.1.1.8核查施工机械、设备的型号、性能与完好性。
4.1.1.9检查机操工岗位资格有效证书4.1.1.10旋喷桩所用水泥,必须符合设计要求和施工规范规定。
4.1.2施工过程质量控制4.1.2.1检查试桩参数。
施工前,应通过成桩试验确定灰浆泵输浆量、注浆压力、灰浆经输浆管到达喷浆口的时间、旋喷管旋转提升速度等,以确定施工工艺和技术参数,作为施工控制标准。
高压旋喷桩监理细则B13 B13※※※※工程监理实施细则监理实施细则(高压旋喷注浆法)内容提要:专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理机构(章):专业监理工程师:总监理工程师:日期:江苏省建设厅监制※※※※生物滤池支护工程高压旋喷注浆法监理细则一、工程概况本工程止水帷幕原为双排深层搅拌桩,由于场地西侧紧靠一期阀门井,深层搅拌桩施工间隙不足,危险性很大,而阀门井无移动困难很大。
如不施工会影响止水帷幕的止水功能,对基坑支护结构的安全造成极大的威胁。
经与设计部门联系,决定在该位置改为排深层搅拌桩和钻孔灌注桩重叠打,并采用三重管高压旋喷桩作止水帷幕,桩径800mm,桩距1000mm,桩长同原设计。
二、编制依据1、《建筑地基处理技术规范》2、《现行建筑施工规范大全》三、测量放线:采用经纬仪结合50m钢卷尺,允许偏差5cm。
控制点、轴线点及拐点需经监理现场复测验收,桩位监理抽检。
四、材料报验:水泥应提交“出厂水泥试验报告单”,“水泥检测报告”,经监理审批后方能投入使用。
五、施工顺序:机具就位?灌注入浆?喷射注浆?拔管?冲洗等。
六、施工参数1、旋喷桩的强度和直径,应在实际施工前进行现场试验确定工作实际参数,并按设计提供的工作参数进行施工,使用42.5级普通硅酸盐水泥。
2、水灰比1:1。
3、三重管喷浆压力2.5,3.5Mpa,喷浆量100,150L/min。
34、气压0.8MPa,风量10m。
5、水压力25Mpa,水流量80,120L/min。
6、提升速度10cm/min。
7、注浆管分段提升的搭接长度不得小于200 mm。
8、当高压喷射注浆完毕,应迅速拔出注浆管。
为防止浆液凝固收缩影响桩顶标高,必要时可在原孔位采用冒浆回灌或第二次注浆等措施。
七、注意事项1、钻机与高压泵的距离不宜过远,宜小于50m。
2、高压泵的安全阀投入使用前需经过测定,证明运行可靠,方能使用。
3、钻机就位要水平稳固,垂直度偏差小于0.5%。
一、工程概况某工程地基采用旋喷桩加固,加固深度为基底如下3m,加固后地基土强度值不不不小于1.0Mp。
二、监理根据1、《建筑地基基本工程施工质量验收规范》(GB50202-)2、《建筑地基解决技术规范》(JGJ79-)3、《地质勘察报告》4、设计施工图5、《监理合同》6、《监理规划》7、已批准旳《施工组织设计》三、旋喷桩监理控制要点1、旋喷桩监理工作流程图2、设立质量控制点3、施工质量预控制在施工准备阶段,应做好如下工作:1)、审查承包商选择旳分包施工单位,经监理工程师审查承认后方能进入现场施工;2)、审查承包商提交旳施工方案,审查施工准备工作,涉及技术准备、现场准备、机械设备及材料准备等;3)、审核进场材料合格证明文献,并见证取样实验合格后才干使用;4)、监理工程师应针对所设立旳质量控制点,事先分析施工中也许浮现旳质量隐患,提出相应旳对策,采用质量预控措施。
5)、喷射注浆前要检查高压设备和管路系统,其压力和流量必须满足设计规定。
注浆管及喷嘴不得有任何杂物,注浆管接头旳密封圈必须良好等。
6)、钻机就位和钻孔。
钻机垂直就位时机座要平稳,立轴或转盘要与孔位对正,钻孔旳倾斜度一般不得不小于1.5%,钻孔位置与设计位置旳偏差不得不小于50mm。
7)、在插管和喷射过程中,要避免喷嘴被泥砂堵塞,如喷嘴被堵,要拔管清洗再重新进行插管和喷射。
8)、喷射时要根据施工设计控制喷射技术参数,做好压力、流量状况旳观测和纪录,钻杆旳旋转和提高必须持续不间断。
9)、所用水泥浆,水灰比要按设计规定不得随意更改。
严禁使用受潮或过期旳水泥。
进场旳水泥要加强监测,检查合格后方可使用。
在喷射注浆过程中水泥浆应不断旳搅拌,避免水泥浆沉淀。
旋喷桩质量预控表高压旋喷桩检查批质量验收4、安全文明施工监理控制要点:1、高压泥浆泵应常常检查使用状况。
2、高压胶管应在规定旳压力范畴内使用,施工中高压胶管不旳进行积压、踩踏,避免高压胶管破裂。
3、检查施工单位旳施工前安全技术交底、司钻人员旳特种岗位证书(司钻人员操作技能应纯熟,并理解注浆全过程)。
高压旋喷桩监理实施细则一、前言高压旋喷桩施工是一项技术含量较高且施工难度较大的土建工程,需要工程监理严格监督施工过程,确保施工质量和项目安全。
本文档旨在制定高压旋喷桩监理实施细则,明确监理人员在高压旋喷桩施工中的职责和权利,促进高压旋喷桩施工的顺利进行。
二、高压旋喷桩施工注意事项1.钢管挤土桩杆的长度应当大于6m,桩直径控制在250mm- 600mm之间。
2.施工准备过程中,应当对施工现场进行仔细检查,确保场地平整、无湖水和水流等不利因素,同时要对施工设备和器具进行检查验收,以确保施工质量和施工安全。
3.挑选合适的压桩设备和管杆,并按要求进行出杆作业,确定桩位和桩位置匹配。
4.在施工前,应当对施工现场进行深入的勘测,测量桩的准确位置、孔深、孔径和孔距等参数,并进行桩位的设定和依据等级进行校对。
5.在施工过程中,应当按照设计标准中要求的压桩参数进行施工,包括压桩深度、压桩力度、压桩速度等参数。
6.每组高压旋喷桩施工完成后,应当对施工参数进行检查,如果符合要求,则可以停止施工。
三、高压旋喷桩施工监理职责1.在施工前,监理人员应当对施工现场进行检查,确保场地符合设计要求和安全要求,同时要对施工设备和器具进行检查验收,以确保施工质量和施工安全。
2.对施工准备情况进行评估,确认该施工准备是否符合实施细则中的规定,以确保施工的可行性和施工质量的保证,并对施工设备和器具进行监督检查,以确保施工的安全性和质量水平。
3.对挤土桩机器的检查工作,应当根据施工要求,对挤土桩机进行检查验收,对其性能、功能等进行评估,以确保施工质量和安全性。
4.在高压旋喷桩施工过程中,监理人员应当按照设计要求和实施细则中的规定进行工作,确保压桩工作的准确性和施工质量的可靠性。
5.检查每组高压旋喷桩施工完成后的工作情况符合实施规定,确保结构的稳定性以及施工质量和工程效果符合相关要求。
对施工过程中出现的违规行为,必须采取合适的行动来纠正错误并处理责任人。

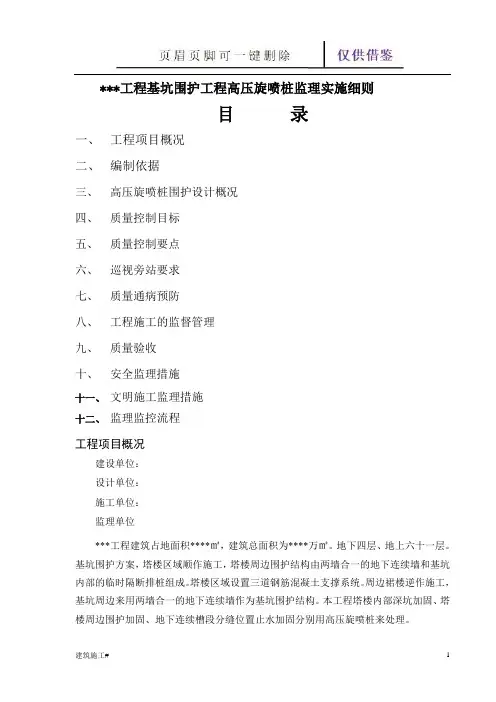

***工程基坑围护工程高压旋喷桩监理实施细则目录一、工程项目概况二、编制依据三、高压旋喷桩围护设计概况四、质量控制目标五、质量控制要点六、巡视旁站要求七、质量通病预防八、工程施工的监督管理九、质量验收十、安全监理措施十一、文明施工监理措施十二、监理监控流程工程项目概况建设单位:设计单位:施工单位:监理单位***工程建筑占地面积****㎡,建筑总面积为****万㎡。
地下四层、地上六十一层。
基坑围护方案,塔楼区域顺作施工,塔楼周边围护结构由两墙合一的地下连续墙和基坑内部的临时隔断排桩组成。
塔楼区域设置三道钢筋混凝土支撑系统。
周边裙楼逆作施工,基坑周边来用两墙合一的地下连续墙作为基坑围护结构。
本工程塔楼内部深坑加固、塔楼周边围护加固、地下连续槽段分缝位置止水加固分别用高压旋喷桩来处理。
一、编制依据1、上海市标准《地基处理技术规范》(DBJ08-40-94)2、上海市标准《市政地下工程施工及验收规程》(DGJ08-236-1999)3、上海市标准《地基基础设计规范》(DGJ08-11-1999)4、国家标准《工程测量规范》(GB50026-93)5、国家标准《混凝土结构工程施工质量验收规范》(GB50204-2002)6、国家标准《建筑工程施工质量验收统一标准》(GB50300-2001)7、国家标准《建筑地基基础工程施工质量验收规范》(GB50202-2002)8、国家标准《建筑地基处理技术规范》(JGJ79-2002)9、国家标准《建筑基坑支护技术规程》(JGJ120-99)10、国家标准《建筑地基处理技术规程》(JGJ79-2002)11、施工图纸二、高压旋喷桩围护设计概况1)高压旋喷桩设计要求:①高压旋喷桩直径1000mm止水帷幕间距为700mm,坑内加固间距为800mm。
采用P32.5级普通硅酸盐水泥。
水泥:粉煤灰=1:0.3,水泥用量550kg/m。
水泥浆液的水灰比0.8。
桩体28天无侧限抗压强度达到1.5MPa。
工程项目某大厦高压旋喷桩监理细则一、引言工程项目中,为了确保大厦的稳定性和安全性,常常需要采用高压旋喷桩作为一种基础处理的方式。
本文将针对某大厦高压旋喷桩的监理细则进行详细阐述,以确保工程质量和施工安全。
二、施工前准备1. 确定施工范围和设计要求,包括旋喷桩的位置、数量和尺寸规格等。
2. 检查施工场地的地质条件,评估地质环境对施工的影响。
3. 安排专业监理人员进行现场勘测,确定施工方案和操作流程。
三、施工材料和设备1. 确保旋喷桩材料符合相关标准和规范要求。
2. 定期检查和维护旋喷桩设备,确保设备正常运行。
四、施工工艺与操作1. 确定旋喷桩施工的起点和终点,采用合适的施工工艺。
2. 根据设计要求,确定旋喷桩的直径、深度和间距等参数。
3. 定期检查旋喷桩的施工质量,包括桩身的垂直度和强度等。
五、质量控制与监理1. 设立严格的施工质量控制措施,对旋喷桩施工过程进行监督和检查。
2. 随时记录施工数据和工艺参数,及时报告施工进展和问题。
3. 定期进行工程质量评估和验收,确保施工符合设计要求和标准规范。
六、安全防护与应急准备1. 制定施工现场安全管理制度,确保施工人员的人身安全。
2. 安排专业人员对施工场地进行安全评估,规划防护措施。
3. 开展应急演练,提前准备好应急救援设备和物资。
七、施工验收1. 经过施工工艺和质量控制的验收,对旋喷桩的施工质量进行检查和评估。
2. 验收合格后,出具相应的施工验收报告,并逐一整理相关资料和记录。
八、总结和展望某大厦高压旋喷桩监理细则的详细阐述,将为工程项目提供有力的指导,保障大厦的稳定和安全。
随着科技的进步和工程技术的不断创新,相信在今后的工程项目中,高压旋喷桩监理工作将会得到更好的应用和发展。
以上是关于某大厦高压旋喷桩监理细则的文章,提供了详细的施工准备、工艺操作、质量控制等内容,旨在确保工程的质量和施工安全。
通过本文所述的细则,可以为类似的工程项目提供可行性的参考和操作指南。
高压旋喷桩施工监理实施细则一、工程概况二、施工准备阶段监理工作要点三、审查开工报告监理工作要点四、高压旋喷桩施工监理工作要点五、高压旋喷桩施工质量控制要点六、安全生产、文明施工要求一、工程概况本工程为沪宁高速公路拓宽工程第一合同段K16+428.93-K20+165,全长3.74Km,软基处理主要有PHC预应力管桩、高压旋喷桩、钻孔灌注桩三种形式。
本标段范围内有高压旋喷桩共1430根,总长45760m。
二、高压旋喷桩施工准备阶段监理工作要点1、审查施工作业单位施工资质、资信、业绩、设备力量和技术力量是否满足工程要求。
2、审查施工机械设备性能是否可靠,是否符合标准,种类及各种手续是否齐全,数量是否满足工程进度需求。
3、审查电力供应情况是否正常,电源功率是否满足机械设备需求,是否配置应急发电机组。
4、查清标明工程范围内地下管道、管线及一切隐蔽物体和空中、地表障碍物并提前做好避让、迁移或保护措施。
5、确保施工便道、便桥晴天无扬尘,雨天无积水淤泥,重载车辆畅通无阻。
6、做好施工范围内临时排水,疏通排水系统,雨后无水毁、无冲刷、无阻塞积水现象。
三、审查开工报告监理要点1、开工报告主要包括以下内容:施工组织设计、施工技术方案、质量保证体系、安全保障措施、设备机具及人员的配备、材料进场计划、资金流动计划、桩位平面布置图、进场材料报验单、进场设备报验单、原材料试验报告、施工放样报验单等。
2、正式施工以前监理工程师督促承包人提前14天提交开工报告,以备审查。
四、高压旋喷桩施工监理要点1、高压旋喷桩施工前须对地表先进行≥30cm,清表处理,确保地表清除植被根系,回填夯实,碾压至原地表,压实度(重型)≥90%,若地面潮湿原地表碾压难以达到要求时,应再向下,翻松20cm,掺6%的石灰拌和并碾压,压实度(重型)≥90%,高压旋喷桩施工完成≥7天后,对换填层表面再次进行整平压实处理。
2、高压旋喷桩喷射浆液采用速凝早强水泥浆液,水泥采用32.5R 的普通硅酸盐水泥,掺适量的早强剂、水泥浆液水灰比1:1,设计用灰量≥200kg,桩身28天单轴抗压强度标准值≥4.0MPa,桩体28天单桩承载要求≥300KN,复合地基承载≥170Kpa。
高压旋喷桩工程施工监理细则一.本细则引用的规范及标准1、市政工程质量检验评定标准CJJ-902、公路工程质量检验评定标准JTGF80/1—20043、建筑基桩检测技术规范JGJ106—20034、公路工程水泥及砼试验规程JTJ051—945、建筑地基基础工程施工质量验收规范GB50202—20026、招标文件、设计文件等。
二、监理实施细则1.适用范围以高压旋转的喷嘴将水泥浆喷入土层与土体混合,形成连续搭接的水泥加固体。
施工占地少、振动小、噪音较低,但容易污染环境,成本较高,对于特殊的不能使喷出浆液凝固的土质不宜采用。
适用范围(1) 高压喷射注浆法适用于处理淤泥、淤泥质土、流塑、软塑或可塑黏性土、粉土、砂土、黄土、素填土和碎石土等地基。
(2) 当土中含有较多的大粒径块石、坚硬黏性土、含大量植物根茎或有过多的有机质时,对淤泥和泥炭土以及已有建筑物的湿陷性黄土地基的加固,应根据现场试验结果确定其适用程度。
应通过高压喷射注浆试验确定其适用性和技术参数。
(3) 高压喷射注浆法,对基岩和碎石土中的卵石、块石、漂石呈骨架结构的地层,地下水流速过大和已涌水的地基工程,地下水具有侵蚀性,应慎重使用。
(4) 高压喷射注浆法可用于既有建筑和新建建筑的地基加固处理、深基坑止水帷幕、边坡挡土或挡水、基坑底部加固、防止管涌与隆起、地下大口径管道围封与加固、地铁工程的土层加固或防水、水库大坝、海堤、江河堤防、坝体坝基防渗加固、构筑地下水库截渗坝等工程。
2. 基本规定(1) 高压喷射注浆地基工程的设计和施工,应因地制宜,综合考虑地基类型和性质、地下水条件、上部结构形式、荷载大小,场地环境、施工设备性能等因素,做到技术先进,经济合理,确保工程质量。
(2) 高压喷射注浆法的注浆形式分旋喷注浆、摆喷注浆和定喷注浆等3种类别。
根据工程需要和机具设备条件,可分别采用单管法、二管法和三管法,加固体形状可分为圆柱状、扇形块状、壁状和板状。
(3) 高压喷射注浆定喷适用于粒径不大于20mm的松散地层,摆喷适用于粒径不大于60mm的松散地层,大角度摆喷适用于粒径不大于100mm的松散地层,旋喷适用于卵砾石地层及基岩残坡积层。
目录第一章工程特点及其技术、质量标准 (1)第二章工程监理工作范围及重点 (2)第三章监理工作流程 (4)第四章监理工作控制要点、目标及监控手段 (5)第五章监理工作方法与措施 (8)第六章旁站具体部位及工序 (11)高压旋喷桩监理实施细则(DK59+400~DK88+700)第一章工程特点及其技术、质量标准一、工程特点本标段共有高压旋喷桩780根,3900m,桩径为0.5m,桩间距1.25m,水灰比为1:1,采用珠江水泥,水泥浆比重控制在1.50,每延米水泥用量为100KG。
本次施工DK85+594.~DK85+661.5段施工参数:液喷嘴直径2.8mm(一个),喷压力20MPa.注浆管直径42mm,钻头旋转速度20r/min,钻头提升速度20cm/min 浆液流量27L/min.高压旋喷桩施的工艺特点:(1)施工机具设备简单,施工简便。
(2)具有较好的耐久度,且料源广阔,价格低廉。
(3)噪声小,无污染。
二.技术、质量标准1.《工程测量规范》GB50026-20072.《铁路工程土工试验规程》(TB10102)3.《新建铁路工程测量规范》(TB10101—99)4.《铁路路基工程施工质量验收评定标准》TB10414-20035.《铁路工程施工安全技术规程》(TB10401.1—2003)6.《铁路工程施工安全技术规程》(TB10401.2—2003)7.《铁路路基施工规范》(TB10202—2002)8. 已批准的监理规划9.其它有关规范、标准等。
第二章监理工作范围及重点一、监理工作范围1、准备阶段1)审查施工单位的施工人员和机械到位情况是否符合投标书和施工合同的规定,特别是大型土方施工机械是否到位。
2)熟悉设计文件。
3)审核施工单位提报的施工组织设计、施工方案是否合理、可行;4)复核施工放样测量结果。
5)审查施工单位路基检测仪器和设备是否齐全;人员和设备是否到位并正常运转;工地试验室是否经监理单位、建设单位验收合格。
旋喷桩施工监理细则一、监理前的准备工作1.检查施工方案和设计文件,确保施工方案与设计文件一致,并对方案的可行性进行评估。
2.检查施工设备和工具的准备情况,确保施工所需的设备和工具齐全,并具备相应的安全防护措施。
3.与施工单位进行沟通,明确施工进度、质量要求和安全措施,并确保施工单位有足够的技术力量和经验来完成施工任务。
4.与业主和相关单位进行沟通,明确监理的职责和权限,并建立监理报告和监理记录的格式和内容。
二、施工前的检查和验收1.检查施工现场的布置情况,包括施工道路、挖掘机械和工具的安排,确保施工现场符合安全要求。
2.检查施工队伍的组织和施工人员的技术资质,确保施工人员具备相应的技术能力和经验。
3.检查施工设备和工具的完好情况,包括旋喷桩机、搅拌机、锤头等设备的检查和验收。
4.检查施工材料的质量和数量,包括水泥、骨料、钢筋、注浆材料等的检查和验收。
三、施工过程中的监督和检查1.监督施工队伍按照施工方案和设计要求进行施工,并确保施工过程中的质量和进度符合要求。
2.检查施工设备和工具的使用情况,包括旋喷桩机、搅拌机、锤头等设备的使用和维护情况。
3.检查施工现场的安全措施,包括安全警示标志、施工站、防护措施等的设置和使用情况。
4.检查施工材料的使用情况,包括水泥、骨料、钢筋、注浆材料等的配比和使用情况。
5.监督施工人员的作业规范和工艺要求,包括操作机械设备的规范和防护措施的使用情况。
四、施工完成后的检查和验收1.检查施工质量和施工进度,包括旋喷桩的孔径、长度、密实度等的检查和验收。
2.检查施工过程中的记录和报告,包括施工日志、成桩报告、质量验收报告等的填写和归档情况。
3.对施工质量和进度进行评估,包括与设计要求的符合度、施工质量的可行性和进度的合理性等。
4.与施工单位和业主沟通,对施工质量和进度进行评价和反馈,并提出改进建议和意见。
五、监理报告和监理记录的填写1.对每次的监理工作进行记录,包括施工过程中的问题和处理措施、监督和检查的结果等。
高压旋喷桩施工监理实施细则南京市纬三路过江通道工程的明挖段和工作井位于南京市浦口区顶山镇大新村定向河路边,里程桩号为SDK3+355-SDK3+553,长度为198m。
该工程的设计包括高压旋喷桩加固,旋喷桩28d单轴抗压强度Qu≥1.2MPa。
工程地质条件较复杂,场地土层共分为6大层,土质差异性较大。
在施工过程中,高压旋喷桩搭接方式应按照示意图进行。
二、编制依据该监理实施细则的编制依据为《中华人民共和国建筑法》、《中华人民共和国建设工程质量管理条例》、《中华人民共和国监理条例》等相关法律法规,以及本工程的施工图设计、技术规范、施工方案、质量检验规程等文件。
三、监理工作流程监理工作流程包括施工前、施工中、施工后三个阶段。
在施工前,监理人员应对施工方案、质量检验规程、安全生产措施等文件进行审核。
在施工中,监理人员应对施工现场进行巡视检查,对施工单位的质量、安全、进度等进行监督和管理。
在施工后,监理人员应对工程竣工验收进行监督和管理。
四、监理工作的控制要点及目标值监理工作的控制要点包括施工质量、安全生产、进度管理等方面。
目标值应符合相关法律法规和技术标准,确保工程质量和安全生产。
五、监理工作的方法及措施监理工作的方法包括现场巡视检查、记录报告、问题反馈等。
监理人员应制定监理计划,对施工单位的质量、安全、进度等方面进行监督和管理,并及时向建设单位反馈问题和建议。
六、安全监理措施安全监理措施包括施工安全检查、安全技术交底、安全生产记录等。
监理人员应对施工现场的安全生产情况进行监督和管理,确保施工单位严格遵守相关安全法规和规定。
七、主要监理人员分工本工程的主要监理人员包括总监、副总监、监理工程师等。
总监负责监理工作的全面协调和管理,副总监负责具体监理工作的组织和实施,监理工程师负责具体监理工作的执行和监督。
各监理人员应按照职责分工,协同配合,确保工程质量和安全生产。
地质情况分析:场地地质属于松散岩类,主要由①、②、③层组成,其中④-1、④-3层厚度较稳定,厚度为13.3m,含有夹粉质粘土薄层,具有中等偏低压缩性、较低强度、工程性质较差;④-2层局部地段缺失,厚度不稳定,平均厚度为4.89m,具有中等压缩性、较低强度、工程性质较差;④-3层压缩性低、强度低、工程性质一般;⑤-2、⑤-3、⑥-1层具有低压缩性、高强度、工程性质好;⑦层为泥岩,岩质软,遇水易软化崩解,工程性质极差。
高压旋喷桩监理细则1. 引言高压旋喷桩是一种新型的灌注桩,具有施工速度快、锚固力大、不受季节限制、环保等优点。
本文旨在探讨高压旋喷桩施工工艺流程,并制定监理细则,以保证施工质量和安全性。
2. 工艺流程高压旋喷桩施工工艺流程主要分为材料准备、基坑开挖、桩身铺设、锚固加固等几个阶段。
2.1 材料准备2.1.1 高压旋喷桩的金属管制作。
2.1.2 筒体内壁涂层。
2.1.3 旋喷土、底材料的粉状料制作配比。
2.1.4 固化材料的准备,也可以现场配制胶泥。
2.2 基坑开挖2.2.1 基坑开挖,设备进场布置。
2.2.2 基坑回填。
2.3 桩身铺设2.3.1 确定桩位、桩长和下桩孔位。
2.3.2 钻孔施工。
2.3.3 桩身镶嵌固化。
2.3.4 桩身打捆和清理。
2.3.5 焊接固化。
2.4 锚固加固2.4.1 高压旋喷管端口堵塞。
2.4.2 基础打孔与锚杆接头固定。
2.4.3 锚杆与桩体锁固的连接。
2.4.4 锚杆与混凝土的嵴垫固定。
2.4.5 浇注锚固料和固结时间。
3. 监理细则高压旋喷桩施工是一项高风险的工程,监理的任务是确保施工质量和安全性。
3.1 前期准备3.1.1 按照管理制度进行管理,确保施工图纸齐全、书面安全计划、文件记录、检查和检验控制记录等完整。
3.1.2 现场必须配备专职监理人员,做好安全检查和安全记录。
3.2 施工监理3.2.1 指导施工队伍按流程要求,进行施工。
3.2.2 进行材料检查,仰仗进车确认后,进行表面检查和试验,确保材料底材料配比的准确性;3.2.3 按照监理要求,并严格遵守国家和地方的相关规定,进行深挖基坑,落实防护和支撑工作,确保挖掘质量;3.2.4 检查钻孔机具的运转情况,确保钻孔质量;3.2.5 抽样表面检查每个节点的厚度、压实度和固化度,要求旋喷土和固化材料严格按照施工图纸进行实施,并按照要求进行固化时间,以确保施工质量。
3.3 施工验收3.3.1 在高压旋喷桩施工结束后,进行验收。
监理实施细则工程名称:分部/分项工程:主体围护结构专业名称:三重管旋喷桩工程编制人:审批人:发布日期:工程监理编码:CES-P06-QR02目录1、工程概况2、编制依据3、专业工程的特点4、监理流程5、监理控制目标与指导思想6、高压旋喷桩施工监理控制要点与目标值7、监理工作的方法与措施8、监理安全文明施工管理9、质量通病与预防措施10、质量验收表格高压旋喷桩监理实施细则1、工程概况:2、编制依据:2.1监理规划2.2施工设计图与说明2.3《建筑基坑支护技术规程》(JGJ120—2012)2.4《建筑地基基础工程施工质量验收规》(GBJ-125-2011)2.5《建设工程监理规》(GB50319-2012)2.6《建筑工程施工质量验收统一标准》(GB50300-2001)2.7《建筑地基处理技术规》(JGJ79—2012)2.8《建筑基桩检测技术规》(JGJ106-2003)2.9《市地下铁道SMW施工技术规》(DB/T29-145-2005)3.0中华人民国《工程建设标准强制性条文》3.1三重管旋喷桩施工方案3、专业工程的特点3.1高压旋喷桩采用三重管法施工。
3.2高压旋喷桩桩径φ800,桩间距600mm,加固深度为基坑底以下4m,即22m。
加固指标为qu28≥1.2MPa,渗透系数不大于10-7cm/s。
3.3水泥采用42.5普通硅酸盐水泥,水灰比1:1.5,水泥浆液比重取1.3t/m3,水泥浆液量不小于700L/m。
旋喷桩28天无侧限抗压强度不小于3Mpa。
3.4施工工艺流程如下图4、监理流程4.1监理工作流程图施工前,监理单位应审查施工单位上报的三重管旋喷桩专项施工方案。
4.3资质、资格审查施工单位如果将三重管旋喷桩施工进行专业分包时,监理单位审批施工单位上报的分包单位资格报审。
旋喷桩施工前,监理单位应审查施工单位的质量、技术、安全保证体系,审查分包组织机构、人员资格等。
审查施工单位上报的检测单位资质等相应证明材料。
高压旋喷桩施工监理实施细则
一、目的
本实施细则旨在规范高压旋喷桩施工监理工作,确保施工质量和安全。
二、适用范围
本实施细则适用于高压旋喷桩施工监理工作。
三、施工监理职责
1. 确保施工现场符合设计要求和施工图纸。
2. 监督施工单位按照工法和施工方案进行施工。
3. 检查施工设备和工具的使用情况,并确保其安全可靠。
4. 进行现场巡查,及时发现并解决施工过程中的问题。
5. 检查施工材料的质量和合格证明文件,并进行记录。
6. 检查施工进度和质量,及时向建设单位汇报。
7. 对施工过程中的质量问题提出处理意见,并监督施工单位整改。
8. 接受建设单位委托的其他相关工作。
四、监理文件
1. 监理工程师应及时编制施工监理日志,记录施工过程中的重要事项。
2. 监理工程师应编制施工监理报告,每周向建设单位汇报施工进展和质量情况。
五、施工监理考核
建设单位将定期对施工监理工作进行考核,考核内容包括但不限于:
- 工作质量
- 完成进度
- 安全管理
- 文件报告的准确及时性
- 问题处理能力
六、处罚与奖励
根据监理工作考核结果,对表现优异者可以给予奖励,对工作不合格者可以给予处罚。
七、附则
本实施细则的解释权归建设单位所有,监理工程师应严格遵守
并执行本实施细则。
以上为《高压旋喷桩施工监理实施细则》的内容,供参考使用。
大厦高压旋喷桩监理细则 Prepared on 22 November 2020***工程基坑围护工程高压旋喷桩监理实施细则目录一、工程项目概况二、编制依据三、高压旋喷桩围护设计概况四、质量控制目标五、质量控制要点六、巡视旁站要求七、质量通病预防八、工程施工的监督管理九、质量验收十、安全监理措施十一、文明施工监理措施十二、监理监控流程工程项目概况建设单位:设计单位:施工单位:监理单位***工程建筑占地面积****㎡,建筑总面积为****万㎡。
地下四层、地上六十一层。
基坑围护方案,塔楼区域顺作施工,塔楼周边围护结构由两墙合一的地下连续墙和基坑内部的临时隔断排桩组成。
塔楼区域设置三道钢筋混凝土支撑系统。
周边裙楼逆作施工,基坑周边来用两墙合一的地下连续墙作为基坑围护结构。
本工程塔楼内部深坑加固、塔楼周边围护加固、地下连续槽段分缝位置止水加固分别用高压旋喷桩来处理。
一、编制依据1、上海市标准《地基处理技术规范》(DBJ08-40-94)2、上海市标准《市政地下工程施工及验收规程》(DGJ08-236-1999)3、上海市标准《地基基础设计规范》(DGJ08-11-1999)4、国家标准《工程测量规范》(GB50026-93)5、国家标准《混凝土结构工程施工质量验收规范》(GB50204-2002)6、国家标准《建筑工程施工质量验收统一标准》(GB50300-2001)7、国家标准《建筑地基基础工程施工质量验收规范》(GB50202-2002)8、国家标准《建筑地基处理技术规范》(JGJ79-2002)9、国家标准《建筑基坑支护技术规程》(JGJ120-99)10、国家标准《建筑地基处理技术规程》(JGJ79-2002)11、施工图纸二、高压旋喷桩围护设计概况1)高压旋喷桩设计要求:①高压旋喷桩直径1000mm止水帷幕间距为700mm,坑内加固间距为800mm。
采用级普通硅酸盐水泥。
水泥:粉煤灰=1:,水泥用量550kg/m。
水泥浆液的水灰比。
桩体28天无侧限抗压强度达到。
②压力控制:气压不小于,水泥浆液流压力宜大于25MPa,旋喷提升速度不大于15cm/min。
旋喷桩施工采用二重管法,注浆体直径不小于,水泥浆液流量大于30L/min,钻孔的位置与设计位置偏差不得大于50mm。
③当注浆管置入钻孔,喷嘴达到设计标高即可喷射注浆。
喷射注浆参数达到规定值后,按旋喷桩的工艺要求,提升注浆管,由下而上喷射注浆。
钻孔提升钻速15~20r/min,注浆管分段提升的搭接长度宜大于100mm。
④在高压喷射注浆过程中出现压力骤然下降、上升或冒浆等异常情况时,应查明产生的原因并及时采取措施。
当高压喷射注浆完毕,应迅速拔出注浆管。
2)主要设计工程量:3)高压旋喷桩的位置要求:①塔楼内部深坑加固除特别注明外相互搭接200,按设计技术要求进行施工②塔楼止水帷幕封闭处桩中心距地下连续墙外边为300,按1)技术要求进行施工③地下连续槽段分缝位置止水加固桩中心距地下连续墙外边为300,按1)技术要求进行施工三、质量控制目标旋喷桩所用水泥,必须符合设计要求和施工规范规定。
旋喷桩的长度、直径、平面位置、垂直度及桩顶标高,必须符合设计要求和施工规范规定。
旋喷桩28天龄期无侧限抗压强度大于Pa。
符合规范检查桩数,为完成桩数的2﹪-5﹪,并不应少于1点。
四、质量控制要点质量预控5.1.1审查旋喷桩施工单位资质。
5.1.2在熟悉设计图纸、工程地质勘察资料和工程环境条件的基础上,组织设计交底、图纸会审。
5.1.3检查施工单位现场质量保证体系。
5.1.4审查施工单位编制的施工组织设计。
5.1.5检查施工场地平整性、承载能力和地下障碍物的清除情况。
5.1.6复核施工区内引设的控制点、水准点,并经常检查其准确性。
5.1.7检查旋喷桩所用材料(水泥、掺合料等)质保书、合格证、复试报告。
5.1.8核查施工机械、设备的型号、性能与完好性。
5.1.9检查机操工岗位资格有效证书施工过程质量控制5.2.1检查试桩参数。
施工前,应通过成桩试验确定灰浆泵输浆量、注浆压力、灰浆经输浆管到达喷浆口的时间、旋喷管旋转提升速度等,以确定施工工艺和技术参数,作为施工控制标准。
5.2.2根据技术参数和水泥掺量,优化水灰比。
5.2.3检查钻机就位的准确性(桩位偏差、垂直度偏差)。
5.2.4经常检查原始记录报表填写的真实性、准确性。
5.2.5检查输浆量、浆液比重、旋转提升速度、风压。
必须符合成桩试验所确定的工艺和参数要求。
5.2.6检查喷浆的连续性。
每根桩的喷浆过程均须连续进行,不得人为中断,如因停电等特殊原因造成输浆中断,必须将喷浆口下沉至停浆点0.5m以下,待恢复输浆时,再喷浆提升。
喷射管分段提升的搭接长度不得小于100mm。
5.2.7检查旋喷桩的桩长和桩径。
旋喷桩的桩长和桩径必须符合设计要求,如实记录桩长和桩径(其偏差为桩长±200mm,桩径≤50mm)。
5.2.8成桩施工过程中,每工作班需对水泥土取样,制作二组试件,并做好养护工作。
五、巡视旁站要求本项目施工过程中,现场监理以巡视检查为主,旁站监督的主要内容是对原材料的进场验收、复试,浆液的配比及比重、桩长、注浆参数的控制等。
巡视旁站的主要内容除按前述“施工过程质量控制”要点执行外,并做好如下记录:(1)施工情况:记录当天成桩数及相应编号、水泥用量等施工情况。
(2)检查记录:水泥浆配比(比重)抽查、旋转及提升速度检查记录(每班不小于2次)。
(3)存在问题及处理意见。
六、质量通病预防对施工中易发生的质量问题,应通过帮监结合加以预防。
主要质量通病及其预防措施如下。
桩位偏差过大7.1.1作好施工场地平整和地下障碍物的清除。
7.1.2保证控制点的准确,施工中要经常复核。
7.1.3精心测放桩位,钻机准确就位,中轴对准桩位,偏差在允许范围内。
桩身倾斜7.2.1作好施工场地平整和地下障碍物的清除。
7.2.2确保钻机底盘水平、中轴垂直,并注意经常检查、调整。
7.2.3控制桩的搭接间隔时间,相邻两桩的施工间隔时间>48h。
旋喷桩强度低且不均匀7.3.1严格按照成桩试验确定的配合比制备浆液,保证足够的水泥掺量。
7.3.2严格按照成桩试验确定的施工参数进行施工,确保连续喷浆、匀速旋转提升,土与水泥浆液拌和均匀,以满足旋喷桩的设计强度。
7.3.3遇砂性土层,易跑浆,可适当增加喷浆量。
7.3.4粘土层中,因粘土层孔隙率小,注浆压力高,注浆速度小,因此应适当加长注浆时间,确保注浆量。
桩间渗水7.4.1严格按照设计要求施工,保证足够的搭接宽度。
7.4.2严格控制桩与桩的搭接时间,避免造成施工缝渗水。
7.4.3旋喷桩体不允许出现渗漏,若渗漏应及时封堵。
七、工程施工的监督管理由于隐蔽工程的质量控制难度较大,因此,必须加强对施工前期,施工过程的监督管理,确保工程质量。
施工管理8.1.1施工单位必须使用统一的注浆记录表,记录应真实、详细、清晰、有交接手续,有当班人及负责人签字。
8.1.2监理人员每天进行旁站监理、监理抽检,可视现场情况抽检,还须测试一次浆液比重、凝结时间参数。
注浆参数的确认8.2.1施工前,就以下问题在试桩时同设计、施工单位共同确认。
8.2.2旋喷注浆参数:;①气压:~②提升速度:15cm/min③旋喷转速:15~20r/min④水泥替换量:550kg/m3⑤浆液水灰比:⑥浆液流量≥30L/min八、质量验收质量标准9.1.1主控项目9.1.1.1水泥和外掺剂质量,必须符合设计及规范要求。
9.1.1.2水泥的品种、标号、用量、水泥浆的水灰比,必须符合设计要求。
9.1.1.3旋喷桩的桩体强度和完整性,必须符合设计要求。
9.1.2一般项目9.1.2.1桩位允许偏差≤5cm;9.1.2.2垂直度允许偏差<%桩长;9.1.2.3成桩深度允许偏差±200mm;9.1.2.4注浆压力符合成桩试验确定的参数指标(宜大于25MPa);9.1.2.5桩径允许偏差≤50mm;9.1.2.6桩身中心允许偏差≤(D为桩径)。
成桩质量检验应在旋喷桩结束28天后进行。
9.2.1跟踪检查。
施工过程中必须随时检查施工记录,并按照确定的施工工艺和参数,重点检查:水泥品种、标号及用量、桩长、注浆压力、喷浆旋转提升速度、有无断桩现象。
9.2.2质量检验方法可采用下列方法:9.2.2.1开挖检查;9.2.2.2钻孔取芯;9.2.2.3标准贯入试验。
九、安全监理措施旋喷桩施工安全监控的主要内容有:施工用电、施工机械(钻孔机械、水泥浆制备设备和输送管道)、临边防护(临时沟槽)、交叉作业。
特制定如下安全监理措施:审查施工单位资质。
审查专项施工方案中的安全技术措施和安全保证措施——包括施工用电、施工机械、临边防护、交叉作业等。
督促施工单位做好逐级安全交底和安全教育。
督促施工单位按照工程建设强制性标准和专项安全施工方案组织施工,制止违规违章施工作业。
复核施工单位所用施工机械、安全设施的报验手续,如搅拌机械、制浆设备,并签署意见。
未经安全监理人员签署的不得投入使用。
督促施工单位做好交叉作业组织,减少安全隐患。
进行巡视检查,发现违规作业和安全事故隐患,督促施工单位及时整改,并检查整改结果。
十一、文明施工监理措施根据高压旋喷桩工艺的施工特性,施工方应对现场的文明施工管理加强力度。
督促、检查施工方文明施工措施落实的情况,检查施工方专职人员负责文明施工的日常管理工作情况,宣传全面开展创建文明工地活动落实情况,场地场貌要符合上海市文明施工管理的规定。
督促、检查施工方现场文明施工管理工作。
切实做到“两通三无五必须”,施工现场人行道畅通;施工工地沿线单位和居民出入口畅通;施工中无管线事故;施工现场排水畅通无积水;施工工地道路平整无坑塘;施工区域与非施工区域必须严格分隔,施工现场必须挂牌施工,管理人员必须佩卡上岗,工地现场施工材料必须堆放整齐,工地生活设施必须整洁齐全,工地现场必须开展以创建文明工地为主要内容的思想政治工作。
由于施工工地四周邻近居民区,对施工工地的噪音控制、扬尘控制表现得特别重要。
11.3.1噪音控制:11.3.1.1要求施工方按环保文件要求进行夜间施工的申报与告示工作。
11.3.1.2督促施工方在选择使用低噪音的施工设施、设备,要严格控制施工设施、设备所产生的噪音必须符合环境噪音的规定值。
11.3.1.2督促施工方定期检修、保养施工设施和设备,降低嗓音、减少对周围居民的影响。
11.3.2扬尘控制:11.3.2.1督促施工方对现场场地及主要交通便道定时进行清扫、清洁,防止扬尘扩散。
11.3.2.2加强泥浆施工管理,防止泥浆污染场地;及时清运旋喷桩施工时产生的泥浆,严禁将泥浆排入下水道或附近场地,防止泥浆沿途滴漏污染马路、防止泥浆干燥后产生扬尘扩散。
