纸箱的尺寸规格精修订

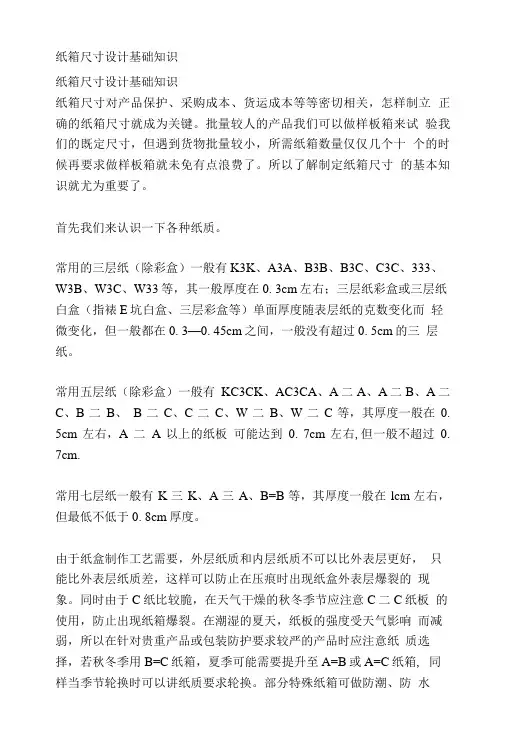

纸箱尺寸设计基础知识纸箱尺寸设计基础知识纸箱尺寸对产品保护、采购成本、货运成本等等密切相关，怎样制立正确的纸箱尺寸就成为关键。

批量较人的产品我们可以做样板箱来试验我们的既定尺寸，但遇到货物批量较小，所需纸箱数量仅仅几个十个的时候再要求做样板箱就未免有点浪费了。

所以了解制定纸箱尺寸的基本知识就尤为重要了。

首先我们来认识一下各种纸质。

常用的三层纸（除彩盒）一般有K3K、A3A、B3B、B3C、C3C、333、W3B、W3C、W33等，其一般厚度在0. 3cm左右；三层纸彩盒或三层纸白盒（指裱E坑白盒、三层彩盒等）单面厚度随表层纸的克数变化而轻微变化，但一般都在0. 3—0. 45cm之间，一般没有超过0. 5cm的三层纸。

常用五层纸（除彩盒）一般有KC3CK、AC3CA、A二A、A二B、A二C、B二B、B二C、C二C、W二B、W二C等，其厚度一般在0. 5cm左右，A二A以上的纸板可能达到0. 7cm左右,但一般不超过0. 7cm.常用七层纸一般有K三K、A三A、B=B等，其厚度一般在lcm左右，但最低不低于0. 8cm厚度。

由于纸盒制作工艺需要，外层纸质和内层纸质不可以比外表层更好，只能比外表层纸质差，这样可以防止在压痕时出现纸盒外表层爆裂的现象。

同时由于C纸比较脆，在天气干燥的秋冬季节应注意C二C纸板的使用，防止出现纸箱爆裂。

在潮湿的夏天，纸板的强度受天气影响而减弱，所以在针对贵重产品或包装防护要求较严的产品时应注意纸质选择，若秋冬季用B=C纸箱，夏季可能需要提升至A=B或A=C纸箱, 同样当季节轮换时可以讲纸质要求轮换。

部分特殊纸箱可做防潮、防水等，但一般涉及较少。

接下來就是了解产品尺寸了制定内盒尺寸了。

产品尺寸是制定内盒或彩盒的最重要参考指标了，大多数情况下我们甚至可以在产品尺寸的基础上加0. 5—0. 7cm来制定该产品的三层纸纸盒尺寸。

在实际核准纸盒尺寸吋，需要考虑到产品的尺寸公差，若是标准塑料件、压铸件、冲压件等尺寸稳定的产品，该方法足以准确的制定纸盒尺寸了。

纸箱尺寸规格纸箱尺寸规格是制造纸箱时必须要考虑的重要因素之一。

在制造纸箱之前，了解纸箱尺寸规格是至关重要的，因为该规格将直接影响到纸箱的用途和适应性。

不同类型的纸箱需要适合不同的尺寸规格，以满足各个行业的需求。

纸箱尺寸规格通常由长度、宽度和高度三个方面来确定。

这些尺寸参数将根据纸箱的具体用途和包装要求而有所不同。

一般情况下，纸箱的长度和宽度是以毫米或厘米为单位进行测量，而高度通常是以毫米为单位测量。

后文将详细介绍不同类型纸箱的尺寸规格。

首先，让我们来了解一下常见的纸箱尺寸规格。

最常见的纸箱是标准纸箱，其尺寸规格通常为：长度为300-600毫米，宽度为200-400毫米，高度为200-400毫米。

这种尺寸规格的纸箱非常适合存放和运输各种不太大或不太重的物品，如书籍、衣物、食品等。

此外，还有一些特殊尺寸规格的纸箱，如大型纸箱和小型纸箱。

大型纸箱通常用于存放大型物品，如电器、家具等，其尺寸规格可以达到1000毫米以上的长度、宽度和高度。

小型纸箱则用于存放小型物品，如化妆品、礼品等，其尺寸规格通常在100-300毫米之间。

除了标准纸箱、大型纸箱和小型纸箱，还有一些特殊用途的纸箱，其尺寸规格也是根据具体要求进行设计的。

例如，冷藏纸箱用于存放易腐食品，其尺寸规格通常要求具有较低的高度和一定的保温性能。

而纸盒子则是一种用于包装小型零件或产品的特殊纸箱，其尺寸规格通常要求具有精确的长度、宽度和高度，以确保物品的安全包装和运输。

纸箱尺寸规格的选择也与所需承载能力密切相关。

一般来说，纸箱的承载能力与其尺寸规格成正比，也就是说，尺寸较大的纸箱通常具有较高的承载能力，而尺寸较小的纸箱具有较低的承载能力。

因此，在选择纸箱尺寸规格时，需要根据所需承载的物品的重量和体积来进行合理筛选。

尺寸规格的选择还需要考虑到纸箱的堆码性能。

堆码性能是指纸箱在堆叠时所能承受的重量和压力。

尺寸规格较大的纸箱通常具有较好的堆码性能，能够承受更多的重量和压力，从而更适合用于堆放、存储和运输。

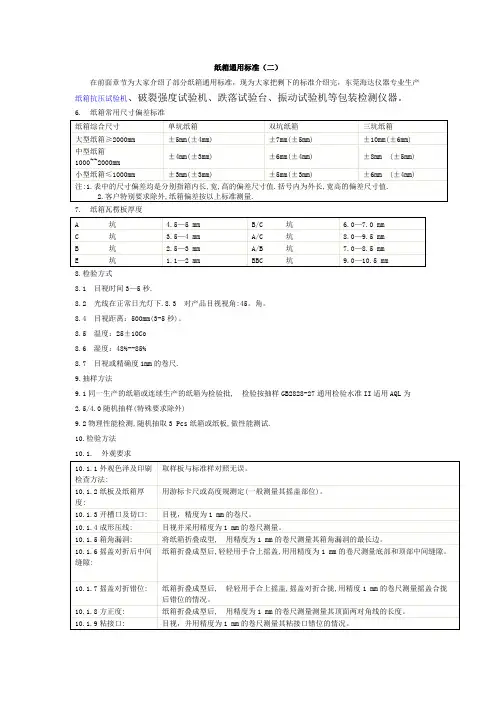

纸箱通用标准（二）在前面章节为大家介绍了部分纸箱通用标准，现为大家把剩下的标准介绍完，东莞海达仪器专业生产纸箱抗压试验机、破裂强度试验机、跌落试验台、振动试验机等包装检测仪器。

6. 纸箱常用尺寸偏差标准7. 纸箱瓦楞板厚度8.检验方式8.1 目视时间3—5秒.8.2 光线在正常日光灯下.8.3 对产品目视视角:45。

角。

8.4 目视距离：500mm(3-5秒)。

8.5 温度：25±10Co8.6 湿度：48%--85%8.7 目视或精确度1mm的卷尺.9.抽样方法9.1同一生产的纸箱或连续生产的纸箱为检验批, 检验按抽样GB2828-27通用检验水准II适用AQL为2.5/4.0随机抽样(特殊要求除外)9.2物理性能检测,随机抽取3 Pcs纸箱或纸板,做性能测试.10.检验方法10.1. 外观要求10.2规格尺寸检测10.2.1 用精度为1mm卷尺测量纸箱尺寸.尺寸公差以本标准第6纸箱常用尺寸偏差标准为准。

10.2.2 纸箱的长度及宽度尺寸:将纸箱展开成型,选择无粘合接口一面测试其产品长及宽度或测量摇盖加纸箱料厚。

10.2.3 纸箱的高度尺寸:将纸箱展开成型,把纸箱无粘合接口的同一面将上下翼仔折入纸箱内,测试纸箱高度尺寸。

10.3物理性能测试10.3.1耐破强度试验试验方法按GB6545进行，以每个样箱各4块大小约140mm×140mm试样正、反面进行测试，以所测值的算术平均值为耐破强度值，以KPa表示，取三位有效数字。

10.3.2戳穿强度试验试验方法按GB2679.7进行，以每个样箱的4块大小约175mm×175mm试样以正面、反面，纵向、横向进行测试，以所测值的算术平均值为戳穿强度值，以J表示，取三位有效数字。

10.3.3粘合强度试验试验方法按GB6548进行，以每个样箱各4块(25mm×80mm)单坑E坑取样(25mm×40mm)试样进行楞峰和面纸，楞峰和里纸剥离试验，以所测值的算术平均值为粘合强度值，以N/m楞表示，取三位有效数字。

纸板与纸箱印刷质量标准1.纸板质量标准1) 双⽡楞纸板厚度CB楞6.0mm~8.0 mm，C楞纸板厚度为3.5 ~ 5.0mm，B楞纸板厚度为2.5 ~3mm。

2) ⽡楞纸板粘合牢固，其脱胶部分⾯积之和≤20cm2/m2。

3) ⽡楞纸板表⾯平整、不塌楞、不起泡、不露楞、不缺材、不薄边。

4) ⽡楞纸板表⾯清洁，⽆裂纹、折痕，纸板弯曲≤20mm/m。

5) ⽡楞纸板切边整齐，⼑⼝光洁、⽆⽑刺，切断⼝表⾯裂损≤8mm。

6) 纸板⽣产线温度适中，压线后摇盖开合180°3次以上⾯纸、底纸均⽆爆裂。

7) 压线宽度单⽡楞≤12mm，双⽡楞≤17mm，压线折线居中、⽆爆裂。

8) 压线、纵向切边尺⼨符合图纸或⼯单要求，允许偏差±1mm。

9) 横向切边尺⼨符合图纸或⼯单要求，允许偏差±1.5mm。

10) ⽡楞纸板的边压强度、耐破强度、粘合强度、含⽔率符合GB/T 6544-1999⽡楞纸板，其中纸板⽣产的在线⽔份为（14±2%），交付给后⼯序时纸板的⽔份为（8±2%）。

11) 以打样⽡楞纸板实测的边压强度、耐破强度、粘合强度值作为质量标准的，须降低10%作为下限值进⾏控制，纸板⽣产时的在线⽔份按（14±2%）控制，交付给后⼯序时纸板的⽔份为（8±2%）。

2.纸箱印刷质量标准1) ⽂字图案清晰、标志正确，内容与图纸或样箱⼀致，须注意有⽆改版。

2) 图案颜⾊正确，⾊彩深浅按样箱或⾊标控制。

3) 条形码可读、数值正确。

4) 图⽂位置尺⼨偏差：印刷横向（⼀般为纸箱成型后⽔平⽅向）按±2mm，印刷纵向（纸板移动⽅向，⼀般为纸箱成型后垂直⽅向）按±3mm；5) 图⽂长度≤500mm时，每100mm倾斜≤1mm；图⽂长度＞500mm时，每100mm倾斜≤0.5mm。

6) 各⾊版套印误差，精细印刷品≤1.5mm,，⼀般印刷品≤2mm。

7) 印刷压⼒适中，不允许存在纸板、⽹点、坑型的较明显变形，不允许存在较明显的条杠，⽆积墨糊版，纸板印刷前与印刷后的厚度尺⼨差≤0.2mm。

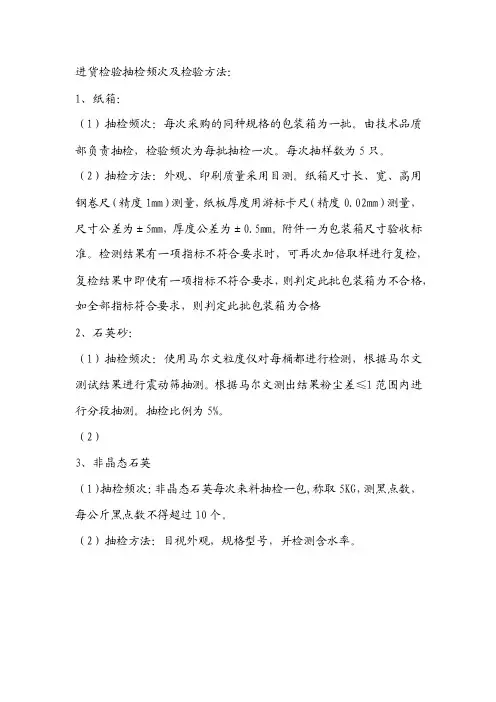

进货检验抽检频次及检验方法：1、纸箱：（1）抽检频次：每次采购的同种规格的包装箱为一批。

由技术品质部负责抽检，检验频次为每批抽检一次。

每次抽样数为5只。

（2）抽检方法：外观、印刷质量采用目测。

纸箱尺寸长、宽、高用钢卷尺（精度1mm）测量，纸板厚度用游标卡尺（精度0.02mm）测量，尺寸公差为±5mm，厚度公差为±0.5mm。

附件一为包装箱尺寸验收标准。

检测结果有一项指标不符合要求时，可再次加倍取样进行复检，复检结果中即使有一项指标不符合要求，则判定此批包装箱为不合格，如全部指标符合要求，则判定此批包装箱为合格2、石英砂：（1）抽检频次：使用马尔文粒度仪对每桶都进行检测，根据马尔文测试结果进行震动筛抽测。

根据马尔文测出结果粉尘差≤1范围内进行分段抽测。

抽检比例为5%。

（2）3、非晶态石英（1）抽检频次：非晶态石英每次来料抽检一包,称取5KG，测黑点数，每公斤黑点数不得超过10个。

（2）抽检方法：目视外观，规格型号，并检测含水率。

石英砂检测项目及抽检频次：（1）颗粒度：马尔文检测频次：50-100、100-200石英砂每批来料的每桶/每包都进行马尔文检测。

震动筛抽测频次：①按每批来料每种规格石英砂，以厂家生产日期“天”为单位，每天每班各抽一桶/包进行检测，若检测出本天甲班不合格有一桶不合格，甲班生产石英砂全部判定为不合格退货。

②根据马尔文检测结果进行振动筛抽测。

对马尔文检测结果中粉尘度每相差1个点抽检1桶/包，若马尔文检测粉尘差均<1。

③按每批来料每种规格的5%进行检测。

（2）杂质含量：要求厂家每个月提供一次每种规格石英砂杂质检测报告。

此外每批来料每种规格抽取一包送样检测杂质含量。

（3）磁棒检测铁含量：每批来料每种规格石英砂，以吨包装的每包都进行检测，桶装的以4桶一托盘为单位进行检测，若4桶中检测出一桶不合格，其余几桶均判定为不合格退货不再进行检测。

（4）含水率：每批来料每种规格石英砂含水率检测采用颗粒度抽检样品进行检测。

2、制造尺寸 （1）箱体长、宽、高度制造尺寸计算公式
X X i (n1 a)t
式中
X 瓦楞纸箱长、宽、高度制造尺寸，㎜ —— X i 纸箱内尺寸，㎜ —— —— t 瓦楞纸板计算厚度，㎜ n1 由内向外纸板层数 —— —— a 箱面系数
计算02类瓦楞纸箱尺寸与强度
（2）对接摇盖制造尺寸
4-1-5 瓦楞纸箱制造尺寸、外 尺寸计算
• 2、制造尺寸
图 瓦楞纸箱内尺寸、外尺寸与制造尺寸的关系 （a）“└┘”形结构 （b）“∟ ”形结构
计算02类瓦楞纸箱尺寸与强度
（3）采用错列排列包装的内尺寸计算公式
圆柱体内装物采用错列排列时，包装内尺寸计算公式如下：
Li ND ( N 1)d ki
B1 xf F 2
式中
F——纸箱对接摇盖宽度，㎜ B1——纸箱非接合端面宽度制造尺寸，㎜ Xf——摇盖伸长系数，㎜ L1 xf 对于0204、0205与0206对接内摇盖 : F
2
（3）接头尺寸
3、外尺寸
Байду номын сангаас
3 D( M 1) ( M 1)d k i 2 高度内尺寸计算公式同齐列排列。 式中：Li=包装长度内尺寸（列方向长度尺寸） Bi=包装宽度内尺寸（行方向长度尺寸） N——错列排列奇数行列数 M——错列排列行数 d——间隙系数 Ki——内尺寸修正系数 Bi D
计算02类瓦楞纸箱尺寸与强度

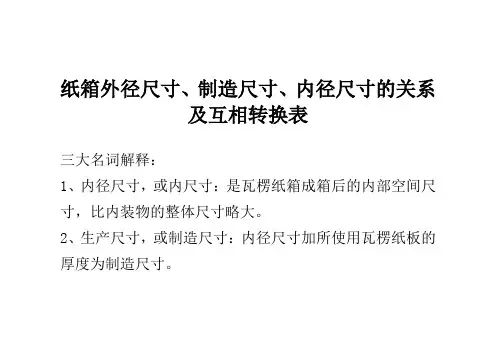

纸箱外径尺寸、制造尺寸、内径尺寸的关系及互相转换表三大名词解释：1、内径尺寸，或内尺寸：是瓦楞纸箱成箱后的内部空间尺寸，比内装物的整体尺寸略大。

2、生产尺寸，或制造尺寸：内径尺寸加所使用瓦楞纸板的厚度为制造尺寸。

3、外径尺寸，或外尺寸：实际制造的尺寸加所使用瓦楞纸板的厚度为外径尺寸。

三大尺寸产生的原因：大家都知道，纸箱是用瓦楞纸板生产加工做出来的，瓦楞纸板是有一定厚度的，分为A、B、C、E、F等楞型，瓦楞纸板的厚度由瓦楞高度决定，相同的瓦楞，坑数起高，其厚度也就越高；生产纸箱时，为了使瓦楞纸板良好的弯折，通过压线破坏瓦楞纸板内部的瓦楞结构、使其里纸收缩，面纸延伸，成波浪型，现在薄刀分纸压痕机仅对里线压线，面纸上没有两条压痕线，是平整的。

正是源于这个原因才产生了上面所说到的三种尺寸。

纸箱外径尺寸、制造尺寸、内径尺寸的关系示意图：三个尺寸大小排名：纸箱外径 > 生产尺寸 > 内径尺寸。

通过上图，我们可以看到瓦楞纸箱的外径尺寸=瓦楞纸箱内径尺寸+两个瓦楞纸板的厚度。

示意图中是用点对平压线方法，平常我们可能会遇到三点式或五点式压线方法成型瓦楞纸箱，其目的也是一样，通过压线轮底线的凸出部分把瓦楞纸板的受压部位挤进瓦楞纸板的中心位置。

瓦楞纸箱的内径尺寸比瓦楞纸箱展开时线与压线间的距离要略短一些，因为折弯处基本没有空隙，基本是实的，越高瓦楞纸板的被折弯的长度越多。

纸箱内径、制造尺寸、外径尺寸转换表备注：1、以上仅为各瓦楞的最高限值的转换，纸板厂实际生产时，各瓦楞基本是走低限，可以省不小材料。

瓦楞大小范围值可参考上面给出的两篇专题。

2、当客户有特殊要求时，请依实际需要而定；3、对于其它纸箱，如异型箱的尺寸转换，可参照以上规律进行相应的变化。

总之在瓦楞纸箱的生产中，要根据使用的生产设备、不同的生产工艺、所使用的不同楞型纸板，以及内装商品的种类和性质来确定，才能制造出保护商品、美化商品的瓦楞纸箱。

三大名词解释：1、内径尺寸，或内尺寸：是瓦楞纸箱成箱后的内部空间尺寸，比内装物的整体尺寸略大。

外尺寸、内尺寸、制造尺寸三者之间的关系： 外尺寸长（宽）=内尺寸长（宽）+瓦楞纸板厚度*瓦楞纸
板的层数（2层）
包材尺寸计算
包材 瓶 纸箱
规格
高 直径
长 宽 高
理论尺寸
59mm 118mm 505mm 320mm 260mm
实际内部尺寸
59mm 118mm 500mm 320mm 260mm
以后注意
加强尺寸的检查和验收。 业务如需整柜装货时，集装厢尺寸要求最
好和艾津跟单沟通一下，提前做好把控。 业务在计算装柜尺寸时要加上下盖板
（10mm）
装瓶后尺寸 高：273mm
装瓶后尺寸
4箱宽：1308mm
纸箱码托后
2箱长：1020mm
纸箱码托后
5层高：1343mm
包材尺寸产生出入原因
公司与供应商签订为箱体单盖尺寸。
高=瓶高*数量+隔板*数量+2层纸箱厚度（没有算4层）
纸箱验收尺寸：
在订单尺寸误差5mm为合格
装柜高尺寸
=箱体单盖尺寸+2个上下盖 =260mm+10mm+尺寸误差 =274mmFra bibliotek内装物尺寸
瓶尺寸： 高：118mm 直径：59mm 计算箱子尺寸为： 长、宽、高=505*320*260
纸箱内尺寸
不加垫板： 箱内高：
260mm
纸箱内尺寸
加一层垫板 内高：256mm
空纸箱外尺寸
空箱高：274mm
装瓶后尺寸
长：500mm
装瓶后尺寸
宽：320mm
纸箱尺寸验收和计算
纸箱尺寸的重要性
瓦楞纸箱的最主要的用途莫过于包装物品，但是 如果纸箱出现了尺寸偏差，那就等于犯了致命的 错误。很多业内人士都会觉得纸箱的尺寸管理控 制是最基本的，也是最简单的，但是作为瓦楞纸 箱的用户往往不会这样认为，尺寸问题直接决定 纸箱的价值。尺寸合适客户才会接受使用。尺寸 不合适，其他项目做得再好，也无济于事。但是 要想真正的管理好、控制好纸箱的尺寸却是非常 系统的工作。因此，把简单的事情一次作对，是 最经济的、最科学的管理。

瓦楞纸箱的尺寸设计 12009年03月26日星期四 11:15瓦楞纸箱的最主要的用途莫过于包装物品，但是如果纸箱出现了尺寸偏差，那就等于犯了致命的错误。

很多业内人士都会觉得纸箱的尺寸管理控制是最基本的，也是最简单的，但是作为瓦楞纸箱的用户往往不会这样认为，尺寸问题直接决定纸箱的价值。

尺寸合适客户才会接受使用。

尺寸不合适，其他项目做得再好，也无济于事。

但是要想真正的管理好、控制好纸箱的尺寸却是非常系统的工作。

因此，把简单的事情一次作对，是最经济的、最科学的管理。

把好尺寸是“奠基石”瓦楞纸箱的尺寸有三种形式：外尺寸、制造尺寸、内尺寸。

这三种形式都是由纸箱的长度、宽度和高度共同来组成的。

因此，具体的表述上分为外长宽高、内长宽高、制造长宽高。

外尺寸即为从瓦楞纸箱外部量取的体积的大小，一般作为计算运费的依据和纸箱外部的标示。

内尺寸即为瓦楞纸箱支撑成型后从内部量取的面到面的距离，内尺寸的确定是根据内装物的体积大小确定的，一般情况下，内尺寸略大于内装物的体积。

制造尺寸即为根据纸箱内尺寸换算出的生产工艺尺寸，一般按照制造尺寸下单和调整压线进行生产操作。

外尺寸、内尺寸、制造尺寸三者之间的关系：（以0201型纸箱为例）外尺寸长（宽）=内尺寸长（宽）+瓦楞纸板厚度*瓦楞纸板的层数（2层）外尺寸高=内尺寸高+瓦楞纸板厚度*瓦楞纸板的层数（包括内外摇盖共4层）制造尺寸长（宽）=内尺寸长（宽）+瓦楞纸板厚度÷2*瓦楞纸板的层数制造尺寸高=内尺寸高+瓦楞纸板厚度÷2*瓦楞纸板的层数在国家标准中还有一项综合尺寸，纸箱的综合尺寸即为纸箱内尺寸长宽高之和。

在上述三种尺寸中，制造尺寸是相对较灵活的，是根据不同的瓦楞纸板的厚度、不同的压线成型设备以及不同的成型工艺而随时变化，因此掌握好制造尺寸是控制纸箱尺寸的第一步。

异型纸箱也是如此，不管有几层瓦楞纸板，内尺寸都要加上这些瓦楞纸板的总厚度，才是纸箱的外尺寸。

科学设计是“预防针”设计瓦楞纸箱的大小首先要进行内尺寸的设计。

瓦楞纸箱的箱型及其尺寸设计随着近年来各行业对瓦楞纸箱用量的增多，用户对其功能也提出了更高的要求。

在纸箱的结构设计方面，特别是在集装箱装箱运输、货架储存方面，合理的尺寸、造型和配材不仅能节约成本，提供最优的包装解决方案，而且能保证产品在长期的货运过程中得到最有效的保护。

在这样的情况下，瓦楞纸箱的结构及尺寸设计也显得日益重要。

一、瓦楞纸箱的箱型标准纸箱的尺寸设计先从确定产品性质及箱型开始。

先确定了箱型才能对各个部分的尺寸进行设计和计算。

（一）国际纸箱箱型标准国际瓦楞纸箱的箱型标准有两大类，一类是经国际瓦楞纸板协会批准，由欧洲瓦楞纸板制造工业联合会（FEFCO）和瑞士纸板协会（ASSCO）联合制订的国际纸箱箱型标准；另一类是日本、美国的国家标准。

国际纸箱箱型标准中把箱型的文字名称用简单的4位～8位数字代号表示，各种箱型在标准中有图例可查。

统一序号表示同一箱型种类中不同的箱型结构，改型是各制造商对标准箱型的修改。

不同厂家改型后缀码所代表的箱型不同，但同厂家应该是唯一专用的。

后缀码方便建立CAD/CAM库或专用箱图库。

如常用的02型纸箱，也称开槽型纸箱，使用一页纸板成型，连体的上、下摇盖可以封闭纸箱。

一般在纸箱厂通过钉合、胶黏剂或胶带纸粘合来接合接头，接合边长根据所采用的瓦楞纸板的厚度而定，一般在25 mm～45 mm之间。

02型也有插底结构，其特点是防止所装物品从底部漏出。

02型瓦楞纸箱在运输时呈平板状，使用时装入内装物封合摇盖，应用最广。

（二）国内纸箱箱型标准我国参考国际标准制订了国标GB/T6543-2008《运输包装用单瓦楞纸箱和双瓦楞纸箱》，规定了运输包装用单瓦楞纸箱和双瓦楞纸箱的基本箱型，。

本标准规定的箱型代号由四位数字组成，代号中前两位数字表示箱型种类，后两位数字表示同一类箱中不同的纸箱式样。

目前我国常用的瓦楞纸箱主要是标准中的02类，即美、日标准中的A型箱。

02类中有0201箱型（平口纸箱）、0202箱型（搭口纸箱）、0203箱型（大盖纸箱）。

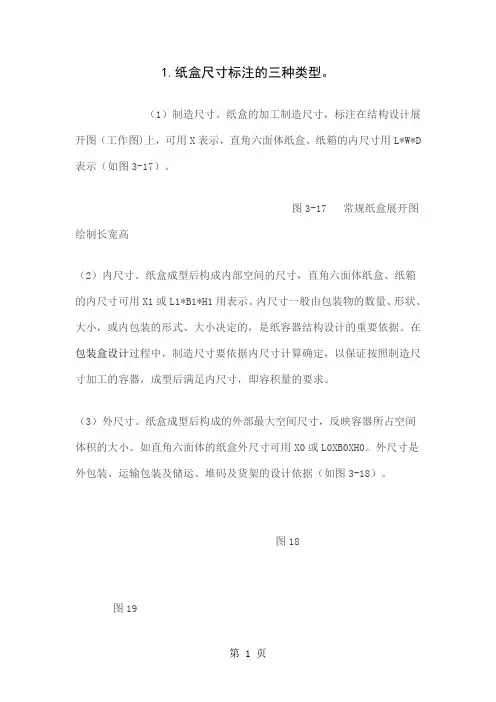

1.纸盒尺寸标注的三种类型。

（1）制造尺寸。

纸盒的加工制造尺寸，标注在结构设计展开图（工作图)上，可用X表示，直角六面体纸盒、纸箱的内尺寸用L*W*D 表示（如图3-17）。

图3-17 常规纸盒展开图绘制长宽高（2）内尺寸。

纸盒成型后构成内部空间的尺寸，直角六面体纸盒、纸箱的内尺寸可用X1或L1*B1*H1用表示。

内尺寸一般由包装物的数量、形状、大小，或内包装的形式、大小决定的，是纸容器结构设计的重要依据。

在包装盒设计过程中，制造尺寸要依据内尺寸计算确定，以保证按照制造尺寸加工的容器，成型后满足内尺寸，即容积量的要求。

（3）外尺寸。

纸盒成型后构成的外部最大空间尺寸，反映容器所占空间体积的大小。

如直角六面体的纸盒外尺寸可用X0或L0XB0XH0。

外尺寸是外包装、运输包装及储运、堆码及货架的设计依据（如图3-18）。

图18图192.纸盒设计图标注方法。

（1）纸盒设计图的尺寸线、尺寸界线、尺寸数字的线型、画法、标注方法与国家机械制图标准一致，尺寸界线从裁切线或中心线（或槽中心线）引出，也可把裁切线、中心线当做尺寸界线标注。

（2）印刷文字、图案以稿样为准，在设计图上不必画出，只需按比例标出尺寸范围，、用点划线画出，并在技术要求中注明印刷涂油的要求即可。

（3）立体图样应标注内尺寸，如需标注外尺寸，应在尺寸前加注“外”字。

（4）纸板名称、规格、厚度可在技术要求中提出。

3.管型折叠纸盒的结构与尺寸规范。

（1）粘贴翼倒角角度：10*15。

（2）切缝锁合/封口主摇翼宽度缩减量：一般为0.80mm或纸板厚度。

（3）切缝锁合/插舌翼片缩进量：一般为0.8mm或纸板厚度。

（4）切缝锁合/防尘翼（封口副翼）肩：根据纸盒尺寸和I或纸板厚度而变化。

（5）切缝锁合/主防尘翼（封口副翼）角度：一般为45（6）切缝锁合/次防尘翼（封口副翼）角度：一般为15。

（7）防尘翼（封口副翼）缩进量：一般为…8111111或纸板厚度。

（8）摩檫锁合/插舌翼肩：根据纸盒尺寸和或纸板厚度而变化。

精品文档，放心下载，放心阅读国际纸箱箱型标准瓦楞纸箱的箱型结构．在国际上普遍采用由欧洲瓦楞纸箱工业协会(FEFCO)和瑞士纸板协会(ASSCO)联合制定的国际纸箱箱型标准。

以往对纸箱包装结构的语言描述既冗长又复杂，现在改用本标准后，箱型用简单的数字代号表示，使任何国家的人不论在语言或其他方面所存在的差异都容易精品文档，超值下载理解。

纸箱包装的订单和规格都可参照本标准。

本标准只能由FEFC0和ASSC0作增补和修改。

本标准下的系统结构为纸箱内部视图纸箱规格尺寸除非另有规定，所有纸箱内径尺寸都以毫米为单位表示如下：长度(L)×宽度(B)×高度(H)其中，长度(L)=开口处最长的尺寸宽度(B)=开口处最短的尺寸高度(H)=从开口处至箱底水平面的尺寸长度、宽度和高度的规格尺寸在纸箱结构说明中都作了明确规定，在某些箱型中其宽度要大于长度。

测定纸箱尺寸，必须在规定的标准气候条件下进行，在平铺的纸板上从压线中心处开始．同时注意量具本身的厚度。

对于罩盖型纸箱，罩盖的高度(h)可在斜线后用第四尺寸表示，即355 X 205×120／40毫米(L) (B) (H) (h)对于搭口外部摇盖纸箱，搭口(o)区域的长度可在斜线后用第四尺寸表示，即355×205×1 20／40毫米(L) (B) (H) (o)纸板规格尺寸除非另有规定，所有瓦楞纸板尺寸都以毫米为单位表示如下：第一尺寸×第二尺寸其中，第一尺寸=沿胶缝的长度第二尺寸=垂直于胶缝的长度纸箱式样某些纸箱类型衍生自同种式样，因而无需就此类型另行规定。

但是在表示基本箱型式样的数字后面需添加一个后缀数字．并用破折号隔开，如0201—2。

具体到每个生产商，这样的式样标准可能会略有不同。

纸箱式样组合下图所示的纸箱结构式样为纸箱的基本类型。

若纸箱的结构为两种或三种基本类型的组合，如摇盖组合，也同样可以表示为：上摇盖0204，下摇盖0215 这样的式样还可以表示为O204／O215(上摇盖／下摇盖)。

寸系列》规定的以下底面积外尺寸�400³600�400³300�400³200�400³150� 300³200�300³133�300³100�200³150�200³133。
也可根据被包装物品的特点选用其他的尺寸。 4.3 箱子长、宽之比建议不大于 2.5�1�高、宽之比不大于 2�1 并不小于 0.15�1。
7 检验规则 7.1 出厂检验 7.1.1 生产厂应保证生产的纸箱符合本标准和订货合同的规定并经检验部 门检验合格出具合格证。 7.1.2 用户有权以相同材料、相同工艺、相同规格的同一入库日期的产品为 一批�在交货的同时按本标准和订货合同的规定进行验收检验。 7.1.3 本标准 5.1、5.3、5.5、5.6、5.7、5.8、5.9、5.10 所列各项目按照 表 4 的规定抽样检查�其中有两荐不合格则该箱判为不合格。
压试验机测试�对于无测试设备的中小型厂�可以在纸箱上面盖一木板�然后在木板上堆放
等量的重物�来大致确定纸箱抗压强度是否满足要求�
附加说明� 本标准由中华人民共和国轻工业部包装公司提出。 本标准由轻工业部包装科学研究所负责起草。 本标准主要起草人于谨、陶克敏、徐琦、郭连壁、张吼声、刘岩松
一、外观质量�
1、 印刷质量�图案、字迹印刷清晰�色度一致�光亮鲜艳�印刷位置误差大箱不超 过 7mm�小箱不超过 4mm;
2、封闭质量�箱体四周无漏洞�各箱盖合拢后无参差和离缝� 3、尺寸公差�箱体内径与设计尺寸公差应保持在大箱±5mm�小箱±3mm�外形尺寸 基本一致�
板之间�加压至纸箱压溃时的压力�即为纸箱耐压强度�用 KN 表示。 1、预定纸箱耐压强度 纸箱要求有一定的耐压强度�是因为包装商品后在贮运过程中堆码在最低层的纸箱受
到上部纸箱的压力�为了不至于压塌�必须具有合适的抗压强度�纸箱的耐压强度用下列公

包装箱的具体型号及其尺寸设计发布日期：2012-04-06 来源：中国木制品包装网近年来，人们对包装箱功能的要求越来越高，一个集多种功能于一体的包装箱，合理的箱型和尺寸设计至关重要。

因此，如何根据有关标准，设计出合理的箱型和尺寸也是一个值得探讨的问题.随着近年来各行业对包装箱用量的增多，用户对其功能也提出了更高的要求。

在纸箱的结构设计方面，特别是在集装箱装箱运输、货架储存方面，合理的尺寸、造型和配材不仅能节约成本，提供最优的包装解决方案，而且能保证产品在长期的货运过程中得到最有效的保护。

在这样的情况下，包装箱的结构及尺寸设计也显得日益重要。

一、包装箱的箱型标准纸箱的尺寸设计先从确定产品性质及箱型开始。

先确定了箱型才能对各个部分的尺寸进行设计和计算。

（一）国际纸箱箱型标准国际包装箱的箱型标准有两大类，一类是经国际包装板协会批准，由欧洲包装板制造工业联合会（FEFCO）和瑞士纸板协会（ASSCO）联合制订的国际纸箱箱型标准；另一类是日本、美国的国家标准。

国际纸箱箱型标准中把箱型的文字名称用简单的4位～8位数字代号表示，各种箱型在标准中有图例可查。

统一序号表示同一箱型种类中不同的箱型结构，改型是各制造商对标准箱型的修改。

不同厂家改型后缀码所代表的箱型不同，但同厂家应该是唯一专用的。

后缀码方便建立CAD/CAM库或专用箱图库。

如常用的02型纸箱，也称开槽型纸箱，使用一页纸板成型，连体的上、下摇盖可以封闭纸箱。

一般在纸箱厂通过钉合、胶黏剂或胶带纸粘合来接合接头，接合边长根据所采用的包装板的厚度而定，一般在25 mm～45 mm之间。

02型也有插底结构，其特点是防止所装物品从底部漏出。

02型包装箱在运输时呈平板状，使用时装入内装物封合摇盖，应用最广。

（二）国内纸箱箱型标准我国参考国际标准制订了国标GB/T6543-2008《运输包装用单包装箱和双包装箱》，规定了运输包装用单包装箱和双包装箱的基本箱型，我国包装箱的箱型代号分类编号箱型编号02 0201 0202 0203 0204 0205 020603 0310 032504 040209 0900～0976本标准规定的箱型代号由四位数字组成，代号中前两位数字表示箱型种类，后两位数字表示同一类箱中不同的纸箱式样。

性质和用途不同的各类书籍。
正度纸张：787×1092mm
开数 ( 正 ) 尺寸
单位（ mm ）
2 开
540×780
3 开
360×780
备注 内径尺寸比外径长
0.5mm
需改为49*36.5*37
开本按照尺寸的大小，通常分三种类型：大型开本、 中型开本和小型开本。以 787×1092 的纸来说，
12 开以上为大型开本，
16 ～
36 开为中型开本，
40 开以下为小型开本，但以文字为主的书籍一般为中型 开 本。开本形状除
6 开、
12 开、
20 开、
24 开、
40 开近似正方形外 , 其余均为比例不等的长方形 , 分别适用于
三十二开
185×130
六十四开
10.5×140
六十四开
9×130
2 印刷常用纸张（双胶纸、铜版纸、卡纸、特种纸）
卡纸厚度
200g 、 250g 、 300g 、 350g 、 400g 双胶纸厚度
60g 、 70g 、 80g 、 100g 、 120g 、 160g 单铜纸厚度
157g 、 200g 、 210g 、 230g 、 250g
八开
390×265 十六开 210×285 十六开 185×260 三十二开 210×140 三十二开 185×130 六十四开 10.5×140
六十四开
9×130
2.印刷常用纸张（双胶纸、铜版纸、卡纸、特种纸） 卡纸厚度 200g、250g、300g、350g、400g
双胶纸厚度 60g、70g、80g、100g、120g、160g 单铜纸厚度 157g、200g、210g、230g、250g、300g 、双3铜50纸g、厚4度00g、804g5、0g105g、128g、157g、200g、210g 、所2谓30Ag4、的2纸50张、就30是0gA、系3列50幅g面的纸张的十六分之一大 小拿A系我列们的常纸用张的来纸说张：有A0A是、全B系开列的的，幅A1面是对开的，A2 是A系四列开开的度，是依国次际类标推准…开…度，如：A0是全张纸，它正 1开6开本的按结照果尺是寸A的4（大2小10，mm通*2常97分mm三）种，类相型对：应大：型开有本我、 中正度型纸开张本：和7小87型×开10本92。mm以7开87数×(1正09)2的尺纸寸来单说位，12开 （mm） 2开 540×780 3开 360×780

纸箱的标准1号标准5层530*290*370mm 大件商品2号标准5层530*230*290mm 箱包等3号标准3层430*210*270mm 箱包及鞋子等4号标准3层350*190*230mm 鞋子等5号标准3层290*170*190mm 装饰品等6号标准3层260*150*180mm 化妆品、饰品等7号标准3层230*130*160mm 化妆品、饰品等8号标准3层210*110*140mm 化妆品、饰品等9号标准3层195*105*135mm 化妆品、饰品等10号标准3层175*95*115mm 化妆品、CD等11号标准3层145*85*105mm 化妆品、CD等12号标准3层130*80*90mm 化妆品、小饰品特大号标准5层600*500*400mm 适用搬家.一、纸箱的尺寸规格纸箱按尺寸，分有标准邮政纸箱和客户自定义规格纸箱，邮政标准纸箱是目前网上销售最多的纸箱，按从大到小，有1号~12号12种，具体尺寸可以参考下图：不难发现，标准纸箱都是四四方方的长方体形状，对于特殊规格的产品，如键盘，液晶显示器等扁平状物品，卖家一般选择找纸箱厂定制，定做不但可自定义规格尺寸，还可以在上面印上自己的logo，显得十分专业，定做需要工厂开模，还会设计印刷费用，所以一般起价较高，多是三四百元才能起订。

二、纸箱的厚度、材质纸箱的厚度、材质是决定纸箱硬度的两个关键因素，常见的纸箱有三层、五层纸箱，当然还有更厚的七层，纸箱层数越多越厚实，如下图所示，三层不是简单三层那个平板，而是两层平板外夹中间一层瓦楞，五层则为三层平板加双瓦楞；三层、五层纸箱又名单瓦楞和双瓦楞纸箱；纸箱材质也有多种，好的材质不但硬度高，而且重量轻，差一些的材质往往硬度很低，很容易变形；市面上纸箱的材质从高到底依次是“KK>KA>KB>AA>AB>BB", KK材质是目前最好的材质，三层的厚度就足够承载一个正常成人年的重量，表面光滑有质感，KK好是好，但是售价也是最贵的，AA，BB材质虽硬度稍弱，但是搭配五层的厚度，也有很高的硬度，足以保护好产品不受损坏。

一、纸箱的尺寸规格纸箱按尺寸，分有标准邮政纸箱和客户自定义规格纸箱，邮政标准纸箱是目前网上销售最多的纸箱，按从大到小，有1号~12号12种，具体尺寸可以参考下图：不难发现，标准纸箱都是四四方方的长方体形状，对于特殊规格的产品，如键盘，液晶显示器等扁平状物品，卖家一般选择找纸箱厂定制，定做不但可自定义规格尺寸，还可以在上面印上自己的logo，显得十分专业，定做需要工厂开模，还会设计印刷费用，所以一般起价较高，多是三四百元才能起订。

二、纸箱的厚度、材质纸箱的厚度、材质是决定纸箱硬度的两个关键因素，常见的纸箱有三层、五层纸箱，当然还有更厚的七层，纸箱层数越多越厚实，如下图所示，三层不是简单三层那个平板，而是两层平板外夹中间一层瓦楞，五层则为三层平板加双瓦楞；三层、五层纸箱又名单瓦楞和双瓦楞纸箱；纸箱材质也有多种，好的材质不但硬度高，而且重量轻，差一些的材质往往硬度很低，很容易变形；市面上纸箱的材质从高到底依次是“KK>KA>KB>AA>AB>BB", KK材质是目前最好的材质，三层的厚度就足够承载一个正常成人年的重量，表面光滑有质感，KK好是好，但是售价也是最贵的，AA，BB材质虽硬度稍弱，但是搭配五层的厚度，也有很高的硬度，足以保护好产品不受损坏。

卖家根据自己的需要，选择不同类型的纸箱，比如易碎、贵重物品可以使用五层AA纸箱，普通经摔的物品，或者商品本身自带纸盒的，选择三层的就足够了；三、如何选择适合自己产品的纸箱目前国内的快质量参差不齐，经常传出某某快递随意扔摔包裹的报道，搞得卖家们欲哭无泪，选择顺丰快递是好，但恐怕客户又不买单，所以大家在自己的包装上下工夫，才更实在一些；好的包装既能保证自己的商品平安运到客户手中，又能让客户看到掌柜体贴客户、一丝不苟的态度，如果您今天收到一个外裹防潮快递袋的五层纸箱包裹，会不会对掌柜的良苦用心另眼相看。

如上所述，纸箱有三层、五层、标准尺寸1~12号、KK、AA、BB等不同材质，重要的是选对一款适合自己商品的纸箱。
