利用tftp备份交换机的配置文件

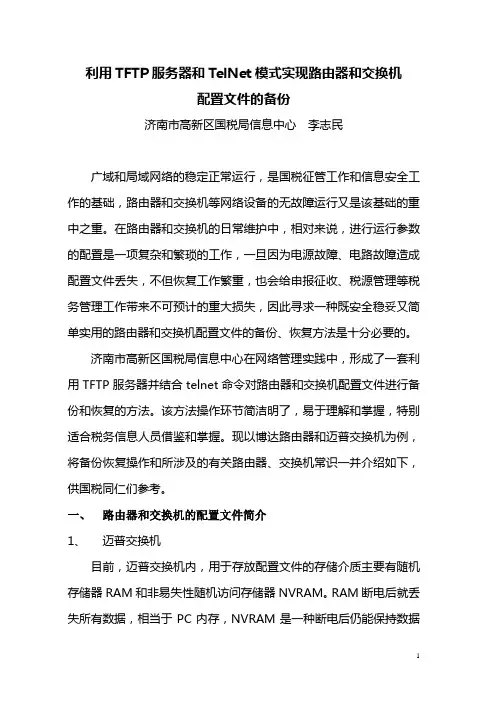

利用TFTP服务器和TelNet模式实现路由器和交换机配置文件的备份济南市高新区国税局信息中心李志民广域和局域网络的稳定正常运行，是国税征管工作和信息安全工作的基础，路由器和交换机等网络设备的无故障运行又是该基础的重中之重。

在路由器和交换机的日常维护中，相对来说，进行运行参数的配置是一项复杂和繁琐的工作，一旦因为电源故障、电路故障造成配置文件丢失，不但恢复工作繁重，也会给申报征收、税源管理等税务管理工作带来不可预计的重大损失，因此寻求一种既安全稳妥又简单实用的路由器和交换机配置文件的备份、恢复方法是十分必要的。

济南市高新区国税局信息中心在网络管理实践中，形成了一套利用TFTP服务器并结合telnet命令对路由器和交换机配置文件进行备份和恢复的方法。

该方法操作环节简洁明了，易于理解和掌握，特别适合税务信息人员借鉴和掌握。

现以博达路由器和迈普交换机为例，将备份恢复操作和所涉及的有关路由器、交换机常识一并介绍如下，供国税同仁们参考。

一、路由器和交换机的配置文件简介1、迈普交换机目前，迈普交换机内，用于存放配置文件的存储介质主要有随机存储器RAM和非易失性随机访问存储器NVRAM。

RAM断电后就丢失所有数据，相当于PC内存，NVRAM是一种断电后仍能保持数据的半导体存储器，目前Flash闪存是NVRAM的常见产品形式。

Starup-config 是存储在交换机Flash中的启动配置文件，每次交换机启动的时候都会把它从Flash读取到RAM的Running-config 中。

Runing-config 是正在交换机RAM中当前正在生效的运行配置文件，关机后会丢失。

交换机配置完成后，配置信息都在running-config 中，必须把信息保存进startup-config中，下一次启动交换机会从其中读取信息。

在交换机的特权工作模式，可以使用telnet协议下的copy命令，对保留字Running-config和Startup-config进行引用，实现启动配置文件和运行配置文件的备份和恢复操作。

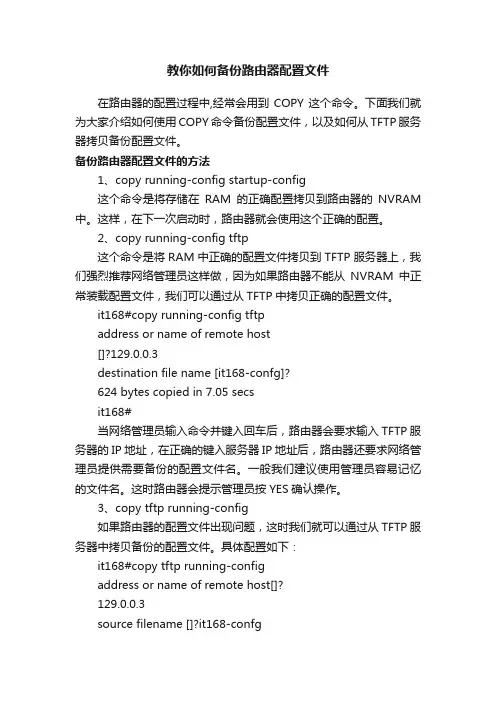

教你如何备份路由器配置文件在路由器的配置过程中,经常会用到COPY这个命令。

下面我们就为大家介绍如何使用COPY命令备份配置文件，以及如何从TFTP服务器拷贝备份配置文件。

备份路由器配置文件的方法1、copy running-config startup-config这个命令是将存储在RAM的正确配置拷贝到路由器的NVRAM 中。

这样，在下一次启动时，路由器就会使用这个正确的配置。

2、copy running-config tftp这个命令是将RAM中正确的配置文件拷贝到TFTP服务器上，我们强烈推荐网络管理员这样做，因为如果路由器不能从NVRAM中正常装载配置文件，我们可以通过从TFTP中拷贝正确的配置文件。

it168#copy running-config tftpaddress or name of remote host[]?129.0.0.3destination file name [it168-confg]?624 bytes copied in 7.05 secsit168#当网络管理员输入命令并键入回车后，路由器会要求输入TFTP服务器的IP地址，在正确的键入服务器IP地址后，路由器还要求网络管理员提供需要备份的配置文件名。

一般我们建议使用管理员容易记忆的文件名。

这时路由器会提示管理员按YES确认操作。

3、copy tftp running-config如果路由器的配置文件出现问题，这时我们就可以通过从TFTP服务器中拷贝备份的配置文件。

具体配置如下：it168#copy tftp running-configaddress or name of remote host[]?129.0.0.3source filename []?it168-confgdestination file name [running-config]?accessing tftp://129.0.0.3/it168-confgloading it168-confg from 129.0.0.3(via fastethernet 0/0):[ok-624 bytes]624 bytes copied in 9.45 secsit168#√ 如何备份及升级闪存中的IOS映象在进行路由器的管理过程中,我们可能会经常需要升级路由器的IOS。

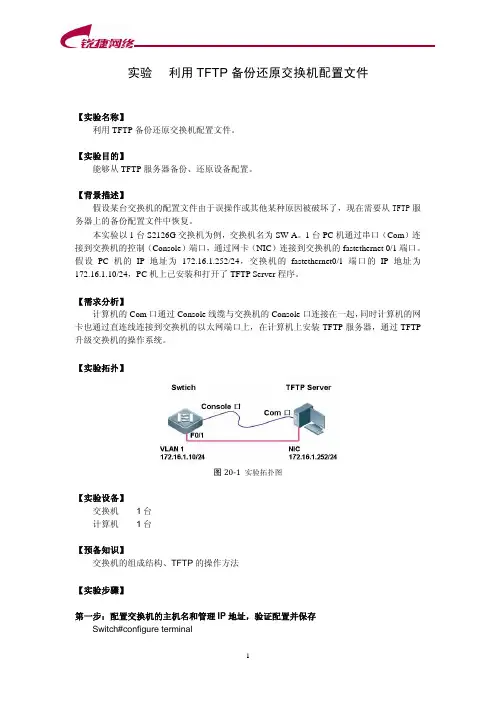

实验利用TFTP备份还原交换机配置文件【实验名称】利用TFTP备份还原交换机配置文件。

【实验目的】能够从TFTP服务器备份、还原设备配置。

【背景描述】假设某台交换机的配置文件由于误操作或其他某种原因被破坏了，现在需要从TFTP服务器上的备份配置文件中恢复。

本实验以1台S2126G交换机为例，交换机名为SW-A。

1台PC机通过串口（Com）连接到交换机的控制（Console）端口，通过网卡（NIC）连接到交换机的fastethernet 0/1端口。

假设PC机的IP地址为172.16.1.252/24，交换机的fastethernet0/1端口的IP地址为172.16.1.10/24，PC机上已安装和打开了TFTP Server程序。

【需求分析】计算机的Com口通过Console线缆与交换机的Console口连接在一起，同时计算机的网卡也通过直连线连接到交换机的以太网端口上，在计算机上安装TFTP服务器，通过TFTP 升级交换机的操作系统。

【实验拓扑】图20‐1 实验拓扑图【实验设备】交换机1台计算机1台【预备知识】交换机的组成结构、TFTP的操作方法【实验步骤】第一步：配置交换机的主机名和管理IP地址，验证配置并保存Switch#configure terminalEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#hostname SW-ASW-A (config)#interface vlan 1SW-A (config-if)#ip address 172.16.1.10 255.255.255.0SW-A (config-if)#no shutdownSW-A (config-if)#endSW-A #show ip interfaceInterface : VL1Description : Vlan 1OperStatus : upManagementStatus : EnabledPrimary Internet address: 172.16.1.10/24Broadcast address : 255.255.255.255PhysAddress : 00d0.f88b.ca33SW-A# copy running-config startup-configBuilding configuration...[OK]SW-A#第二步：打开TFTP服务器，验证和TFTP服务器的连通性安装TFTP Server的计算机IP地址为172.16.1.252/24，打开TFTP Server，验证交换机和TFTP Server的连通性：SW-A#ping 172.16.1.252Sending 5, 100-byte ICMP Echos to 172.16.1.252,timeout is 2000 milliseconds.!!!!!Success rate is 100 percent (5/5)Minimum = 1ms Maximum = 5ms, Average = 2ms第三步：备份交换机配置文件并验证SW-A#copy startup-config tftpAddress of remote host []172.16.1.252D estination filename [config.text]?s2126g-config.text!%Success : Transmission success,file length 129此时在TFTP Server的安装目录下可以看到文件s2126g-config.text，如图20-2所示：图20-2 已经将交换机配置文件备份到TFTP服务器 文件s2126g-config.text的内容如图20-3所示：图20-3 文件s2126g-config.text的内容第四步：删除交换机配置文件并重新启动SW-A#delete flash:config.textSW-A#reloadSystem configuration has been modified. Save? [yes/no]:nProceed with reload? [confirm]交换机重新启动后失去配置文件，会提示是否进入对话模式，选择“n”进入命令行模式配置交换机的管理IP地址，保证和TFTP服务器的连通性：At any point you may enter a question mark '?' for help.Use ctrl-c to abort configuration dialog at any prompt.Default settings are in square brackets '[]'.Continue with configuration dialog? [yes/no]:nSwitch>enableSwitch# configure terminalSwitch(config)#interface vlan 1Switch(config-if)#ip address 172.16.1.1 255.255.255.0Switch(config-if)#no shutdownSwitch(config-if)#endSwitch#Switch#ping 172.16.1.252Sending 5, 100-byte ICMP Echos to 172.16.1.252,timeout is 2000 milliseconds.!!!!!Success rate is 100 percent (5/5)Minimum = 1ms Maximum = 12ms, Average = 3msSwitch#第五步：从TFTP服务器恢复交换机配置Switch#copy tftp://172.16.1.252/s2126g-config.text startup-config!%Success : Transmission success,file length 129将配置文件的备份复制到startup-config之后，用show configure查看结果，可以看到已经成功恢复配置文件：Switch#show configureUsing 129 out of 6291456 bytes!version 1.0!hostname SW-Avlan 1!interface vlan 1no shutdownip address 172.16.1.10 255.255.255.0!end不过用show running-config可以看到此时内存中生效的配置却是当前的配置：Switch#show running-configSystem software version : 1.68 Build Apr 25 2007 ReleaseBuilding configuration...Current configuration : 130 bytes!version 1.0!hostname Switchvlan 1!interface vlan 1no shutdownip address 172.16.1.1 255.255.255.0!end第六步：重新启动交换机使新的配置生效Switch#reloadSystem configuration has been modified. Save? [yes/no]:nProceed with reload? [confirm]RG21 Ctrl Loader Version 03-11-02Base ethernet MAC Address: 00:D0:F8:8B:CA:33Initializing File System...DEV[0]: 25 live files, 59 dead files.DEV[0]: Total bytes: 32456704DEV[0]: Bytes used: 5690681DEV[0]: Bytes available: 26765855DEV[0]: File system initializing took 7 seconds.Executing file: flash:s2126g.bin CRC okLoading "flash:s2126g.bin"................................................OKEntry point: 0x00014000executing...RuiJie Internetwork Operating System SoftwareS2126G(50G26S) Software (RGiant-21-CODE) Version 1.68 Copyright (c) 2001-2005 by RuiJie Network Inc.Compiled Apr 25 2007, 14:51:50.Entry point: 0x00014000Initializing File System...DEV[1]: 25 live files, 59 dead files.DEV[1]: Total bytes: 32456704DEV[1]: Bytes used: 5690681DEV[1]: Bytes available: 26765855Initializing...Done2008-12-12 10:25:04 @5-WARMSTART:System warmstart2008-12-12 10:25:05 @5-LINKUPDOWN:Fa0/1 changed state to up 2008-12-12 10:25:05 @5-LINKUPDOWN:VL1 changed state to upSW-A>enableSW-A#show running-configSystem software version : 1.68 Build Apr 25 2007 ReleaseBuilding configuration...Current configuration : 129 bytes!version 1.0!hostname SW-Avlan 1!interface vlan 1no shutdownip address 172.16.1.10 255.255.255.0!endSW-A#【注意事项】1、保证交换机的管理IP地址和TFTP服务器的IP地址在同一个网段。

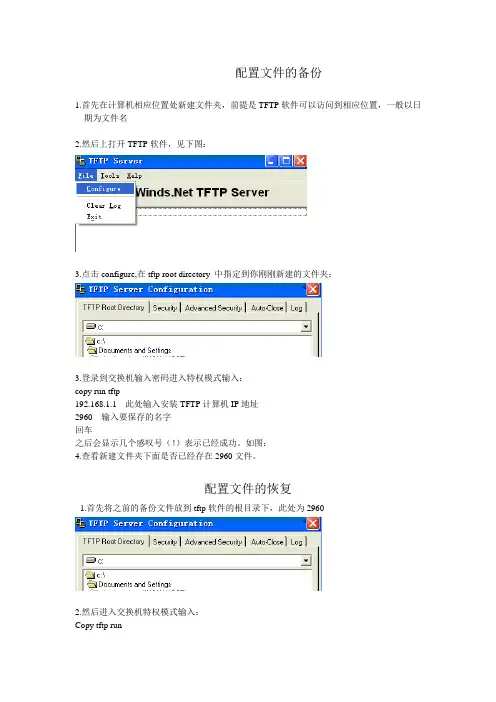

配置文件的备份
1.首先在计算机相应位置处新建文件夹，前提是TFTP软件可以访问到相应位置，一般以日期为文件名
2.然后上打开TFTP软件，见下图：
3.点击configure,在tftp root directory 中指定到你刚刚新建的文件夹；
3.登录到交换机输入密码进入特权模式输入：
copy run tftp
192.168.1.1 此处输入安装TFTP计算机IP地址
2960 输入要保存的名字
回车
之后会显示几个感叹号（！）表示已经成功。

如图：
4.查看新建文件夹下面是否已经存在2960文件。

配置文件的恢复
1.首先将之前的备份文件放到tftp软件的根目录下，此处为2960
2.然后进入交换机特权模式输入：
Copy tftp run
192.168.1.1 此处输入安装TFTP计算机IP地址
2960 需要恢复的配置文件名
Running-config 目的文件名
3然后sh run验证一下。

注：打开TFTP软件恢复时需打开安全选项中的传输与接收文件，如图：。

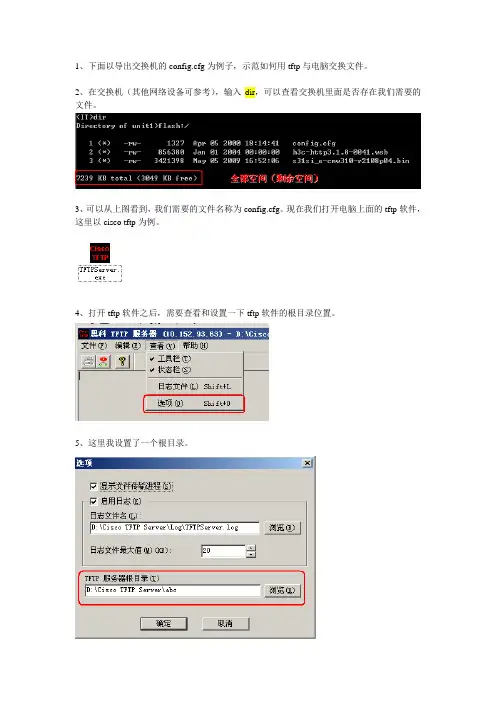

1、下面以导出交换机的config.cfg为例子，示范如何用tftp与电脑交换文件。

2、在交换机（其他网络设备可参考），输入dir，可以查看交换机里面是否存在我们需要的文件。

3、可以从上图看到，我们需要的文件名称为config.cfg。

现在我们打开电脑上面的tftp软件，这里以cisco tftp为例。

4、打开tftp软件之后，需要查看和设置一下tftp软件的根目录位置。

5、这里我设置了一个根目录。

6、打开之后，返回交换机，看看是否可以和电脑正常通讯，这是运行tftp的前提。

这里网络已经连通。

（该例中交换机IP为192.168.200.25，计算机IP为10.152.93.63）
7、输入tftp 计算机（tftp服务器）IP地址put/get 文件名
其中put为网络设备传输到tftp服务器，get为从tftp服务器获取文件。

8、tftp软件也会显示出相应的记录。

9、最后进入刚刚设置的tftp服务器根目录就可以看到从网络设备导出来的配置文件。

10、另外，如果使用get指令，需要预选把要传输到网络设备上面的文件放在tftp软件根目录下面。

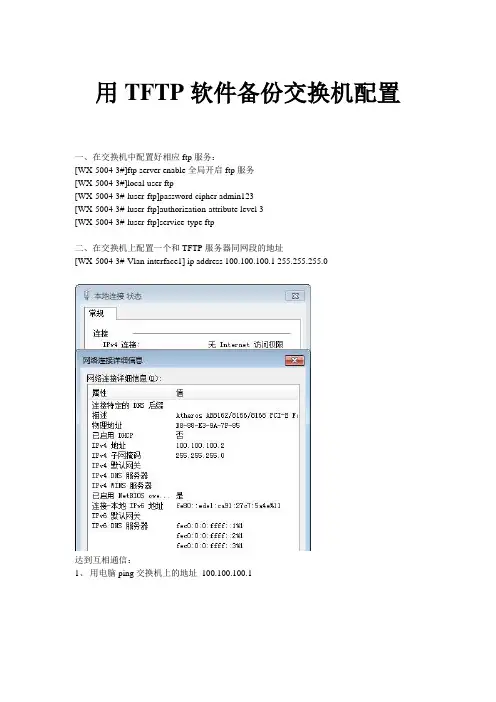

用TFTP软件备份交换机配置
一、在交换机中配置好相应ftp服务：
[WX-5004-3#]ftp server enable全局开启ftp服务
[WX-5004-3#]local-user ftp
[WX-5004-3#-luser-ftp]password cipher admin123
[WX-5004-3#-luser-ftp]authorization-attribute level 3
[WX-5004-3#-luser-ftp]service-type ftp
二、在交换机上配置一个和TFTP服务器同网段的地址
[WX-5004-3#-Vlan-interface1] ip address 100.100.100.1 255.255.255.0
达到互相通信：
1、用电脑ping交换机上的地址100.100.100.1
2、交换机上pingTFTP服务器上的地址
1、设置TFTP服务器的相关文件的上传下载目录
2、设置TFTP服务器登录用户名和密码以及用户目录
3、运行TFTP服务器
首先我们要查看交换中的文件。

5、接下来就从FTFP服务器下载WX5004-NEW.txt这个文件到交换机中
6、当然从交换上传到服务器也是一样的，比如我们要将交换的wa2100.bin上传到服务器
因为我的服务器的目录是直接放到桌面上的！。

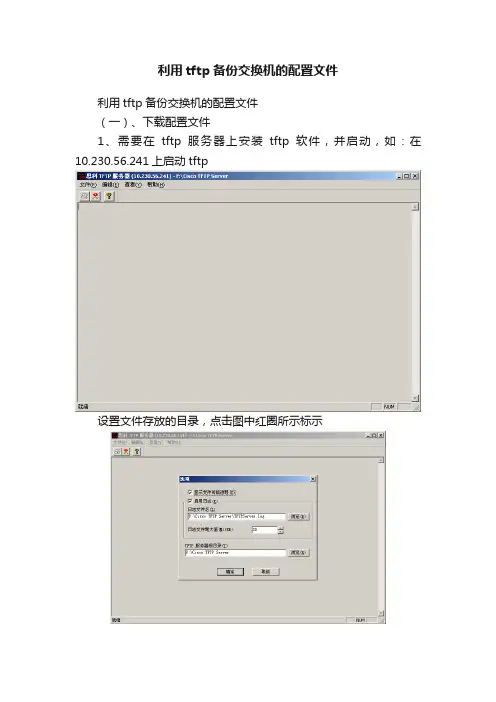

利用tftp备份交换机的配置文件利用tftp备份交换机的配置文件（一）、下载配置文件1、需要在tftp服务器上安装tftp软件，并启动，如：在10.230.56.241上启动tftp设置文件存放的目录，点击图中红圈所示标示2、交换机上设置（交换机必须配置好ip地址，要和tftp服务器在同一网段）（1）、ad-cisco6509#copy startup-config tftp: （2）、回车后出现：ad-cisco6509#copy startup-config tftp:Address or name of remote host []?（3）、输入tftp服务器地址：ad-cisco6509#copy startup-config tftp:Address or name of remote host []? 10.230.56.241（4）、敲回车ad-cisco6509#copy startup-config tftp:Address or name of remote host []? 10.230.56.241Destination filename [ad-cisco6509-confg]?（5）、可以是括弧中的名称，也可以另外命名ad-cisco6509#copy startup-config tftp:Address or name of remote host []? 10.230.56.241Destination filename [ad-cisco6509-confg]?aydc20090518(6)、敲回车开始备份ad-cisco6509#copy startup-config tftp:Address or name of remote host []? 10.230.56.241Destination filename [ad-cisco6509-confg]? aydc20090518 !!10900 bytes copied in 0.488 secs (22336 bytes/sec)ad-cisco6509#（7）、服务器上的显示（二）、上传配置文件服务器操作同上，选定配置文件存在的目录后，交换机上使用一下命令1、ad-cisco6509#copy tftp: startup-config2、回车后如下：ad-cisco6509#copy tftp: startup-configAddress or name of remote host []?3、输入tftp服务器ip地址ad-cisco6509#copy tftp: startup-configAddress or name of remote host []? 10.230.56.2414、回车后，如下：ad-cisco6509#copy tftp: startup-configAddress or name of remote host []? 10.230.56.241Source filename []?5、输入以前备份的文件ad-cisco6509#copy tftp: startup-configAddress or name of remote host []? 10.230.56.241Source filename []? aydc200905186、回车后如下：ad-cisco6509#copy tftp: startup-configAddress or name of remote host []? 10.230.56.241Source filename []? aydc20090518Destination filename [startup-config]?7、目的名称startup-config不可更改，回车后如下：ad-cisco6509#copy tftp: startup-configAddress or name of remote host []? 10.230.56.241Source filename []? aydc20090518Destination filename [startup-config]?Accessing tftp://10.230.56.241/aydc20090518...Loading aydc20090518 from 10.230.56.241 (via Vlan1): ![OK - 10900 bytes]12:24:58: %SYS-SP-5-CONFIG_NV_I: Nonvolatile storage configured from tftp://10.230.56.241/aydc20090518 by console 12:24:58: %PFINIT-SP-5-CONFIG_SYNC: Sync'ing the startup configuration to the standby Router.10900 bytes copied in 6.716 secs (1623 bytes/sec)ad-cisco6509#8、传送完成后，服务器上的tftp程序自动关闭。

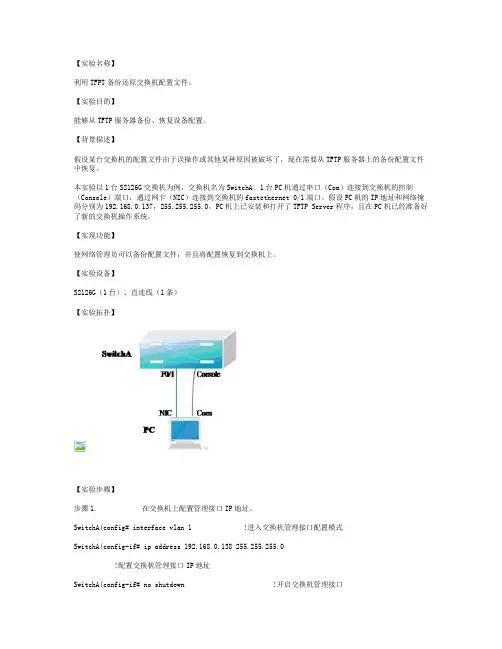

【实验名称】利用TFPT备份还原交换机配置文件。

【实验目的】能够从TFTP服务器备份、恢复设备配置。

【背景描述】假设某台交换机的配置文件由于误操作或其他某种原因被破坏了，现在需要从TFTP服务器上的备份配置文件中恢复。

本实验以1台S2126G交换机为例，交换机名为SwitchA。

1台PC机通过串口（Com）连接到交换机的控制（Console）端口，通过网卡（NIC）连接到交换机的fastethernet 0/1端口。

假设PC机的IP地址和网络掩码分别为192.168.0.137，255.255.255.0，PC机上已安装和打开了TFTP Server程序，且在PC机已经准备好了新的交换机操作系统。

【实现功能】使网络管理员可以备份配置文件，并且将配置恢复到交换机上。

【实验设备】S2126G（1台）、直连线（1条）【实验拓扑】【实验步骤】步骤1. 在交换机上配置管理接口IP地址。

SwitchA(config# interface vlan 1 !进入交换机管理接口配置模式SwitchA(config-if# ip address 192.168.0.138 255.255.255.0!配置交换机管理接口IP地址SwitchA(config-if# no shutdown !开启交换机管理接口验证测试：验证交换机管理IP地址配置和开启，TFTP服务器与交换机有网络连通性。

SwitchA#show ip interfaceInterface : VL1Description : Vlan 1OperStatus : upManagementStatus : EnabledPrimary Internet address: 192.168.0.138/24Broadcast address : 255.255.255.255PhysAddress : 00d0.f8fe.1e48SwitchA#ping 192.168.0.137 !验证交换机与TFTP服务器具有网络连通性Sending 5, 100-byte ICMP Echos to 192.168.0.137,timeout is 2000 milliseconds.!!!!!Success rate is 100 percent (5/5Minimum = 1ms Maximum = 2ms, Average = 1ms步骤2. 备份交换机配置文件。

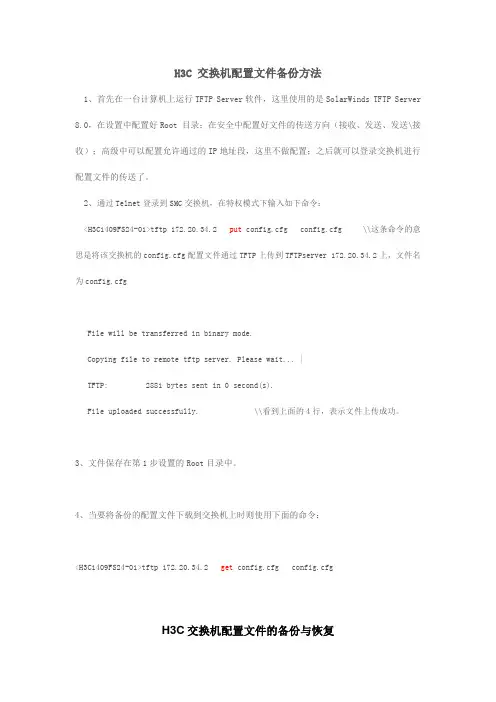

H3C 交换机配置文件备份方法1、首先在一台计算机上运行TFTP Server软件，这里使用的是SolarWinds TFTP Server 8.0，在设置中配置好Root 目录；在安全中配置好文件的传送方向（接收、发送、发送\接收）；高级中可以配置允许通过的IP地址段，这里不做配置；之后就可以登录交换机进行配置文件的传送了。

2、通过Telnet登录到SMC交换机，在特权模式下输入如下命令：<H3C1409FS24-01>tftp 172.20.34.2 put config.cfg config.cfg \\这条命令的意思是将该交换机的config.cfg配置文件通过TFTP上传到TFTPserver 172.20.34.2上，文件名为config.cfgFile will be transferred in binary mode.Copying file to remote tftp server. Please wait... |TFTP: 2881 bytes sent in 0 second(s).File uploaded successfully. \\看到上面的4行，表示文件上传成功。

3、文件保存在第1步设置的Root目录中。

4、当要将备份的配置文件下载到交换机上时则使用下面的命令：<H3C1409FS24-01>tftp 172.20.34.2 get config.cfg config.cfgH3C交换机配置文件的备份与恢复H3C 2010-04-07 11:57:47 阅读864 评论0 字号：大中小订阅一、使用TFTP方式步骤1、在PC机“开始菜单”的“运行”栏中键入“cmd”，进入DOS界面，保证PC机可以PING通设备。

步骤2、在PC机上安装TFTP服务器端软件（如3Cdeamon），并配置tftp服务器，一般来说只需要配置上传下载的本地目录。

交换机文件备份一、实验目的1、了解什么是交换机的文件备份；2、了解TFTP服务器的用法以及备份的命令；3、了解TFTP服务器和FTP服务器使用的不同场所；4、了解什么叫文件上传；二、应用环境对交换机做好相应的配置之后，明智的管理员会把运行稳定的配置文件和系统文件从交换机里copy出来并保存在稳妥的地方，防止日后如果交换机出了故障导致配置文件丢失的情况出现。

有了保存的配置文件和系统文件，当交换机被清空之后，可以直接把备份的文件下载到交换机上，避免重新配置的麻烦。

交换机文件的备份需要采用TFTP服务器（或FTP服务器），这也是目前最流行的上传下载的方法。

TFTP（Trivial File Transfer Protocol）/FTP（File Transfer Protocol）都是文件传输协议，在TCP/IP协议族中处于第四层，即属于应用层协议，主要用于主机之间、主机与交换机之间传输文件。

它们都采用客户机-服务器模式进行文件传输。

TFTP承载在UDP之上，提供不可靠的数据流传输服务，同时也不提供用户认证机制以及根据用户权限提供对文件操作授权；它是通过发送包文，应答方式，加上超时重传方式来保证数据的正确传输。

TFTP相对于FTP的优点是提供简单的、开销不大的文件传输服务。

FTP承载于TCP之上，提供可靠的面向连接数据流的传输服务，但它不提供文件存取授权，以及简单的认证机制（通过明文传输用户名和密码来实现认证）。

FTP在进行文件传输时，客户机和服务器之间要建立两个连接：控制连接和数据连接。

首先由FTP客户机发出传送请求，与服务器的21号端口建立控制连接，通过控制连接来协商数据连接。

由此可见，两种方式不同的特点有其不同的应用环境，局域网内备份和升级可以采用TFTP方式，广域网中备份和升级则最好使用FTP方式。

三、实验设备1、DCS-3926S交换机1台2、PC机1台、tftp server 1台（1台PC也可以，既作为调试机又作为tftp服务器）3、Console线1根4、直通网线1根四、实验拓扑五、实验要求1、按照拓扑图连接网络；2、PC和交换机的24口用网线相连；3、交换机的管理IP为192.168.1.100/244、PC网卡的IP地址为192.168.1.101/24；六、实验步骤第一步：配置TFTP服务器市场上TFTP 服务器的软件很多，每种软件虽然界面不同，功能都是一样，使用方法也都类似：首先是TFTP软件安装（有些软件连安装都不需要），安装完毕之后设定根目录，需要使用的时候，开启TFTP服务器即可。

H3C 交换机配置文件备份方法1、首先在一台计算机上运行TFTP Server软件，这里使用的是SolarWinds TFTP Server 8.0，在设置中配置好Root 目录；在安全中配置好文件的传送方向（接收、发送、发送\接收）；高级中可以配置允许通过的IP地址段，这里不做配置；之后就可以登录交换机进行配置文件的传送了。

2、通过Telnet登录到SMC交换机，在特权模式下输入如下命令：<H3C1409FS24-01>tftp 172.20.34.2 put config.cfg config.cfg \\这条命令的意思是将该交换机的config.cfg配置文件通过TFTP上传到TFTPserver 172.20.34.2上，文件名为config.cfgFile will be transferred in binary mode.Copying file to remote tftp server. Please wait... |TFTP: 2881 bytes sent in 0 second(s).File uploaded successfully. \\看到上面的4行，表示文件上传成功。

3、文件保存在第1步设置的Root目录中。

4、当要将备份的配置文件下载到交换机上时则使用下面的命令：<H3C1409FS24-01>tftp 172.20.34.2 get config.cfg config.cfgH3C交换机配置文件的备份与恢复H3C 2010-04-07 11:57:47 阅读864 评论0 字号：大中小订阅一、使用TFTP方式步骤1、在PC机“开始菜单”的“运行”栏中键入“cmd”，进入DOS界面，保证PC机可以PING通设备。

步骤2、在PC机上安装TFTP服务器端软件（如3Cdeamon），并配置tftp服务器，一般来说只需要配置上传下载的本地目录。

H3C交换机保存配置和还原H3C-5100E交换机配置备份与恢复< H3C >reset save 删除配置文件（需重启生效）< H3C >save 保存配置文件< H3C >reboot 重启一、H3C配置备份1、使用TFTP软件，在设置中配置好Root 目录；在安全中配置好文件的传送方向（接收、发送、发送\接收）2、通过Telnet登录到SMC交换机，在特权模式下输入如下命令：tftp 192.168.1.2 put config.cfg config.cfg \\这条命令的意思是将该交换机的config.cfg配置文件通过TFTP上传到TFTPserver 192.168.1.2上，文件名为config.cfgFile will be transferred in binary mode.Copying file to remote tftp server. Please wait... |TFTP: 2881 bytes sent in 0 second(s).File uploaded successfully. \\看到上面的4行，表示文件上传成功。

此时在PC机的文件夹下就可以看到备份的config.cfg文件了，可以通过记事本或写字板打开。

二、H3C配置还原1、使用TFTP软件，在设置中配置好Root 目录；在安全中配置好文件的传送方向（接收、发送、发送\接收）2、通过Telnet登录到SMC交换机，在特权模式下输入如下命令：tftp 192.168.1.2 get config.cfgFile will be transferred in binary mode.Downloading file from remote tftp server, please wait........TFTP: 610 bytes received in 0 second(s).File downloaded successfully. \\看到上面的4行，表示文件导入成功。

一、备份交换机配置在正在运行的交换机上执行：1、switch#copy startup-config tftp（若想把当前运行的配置文件写到TFTP上的话，用copyrunning-config tftp）注：、running-config就是路由器或交换机设备目前正在运行的、当前的配置，这个配置在设备的运行内存中，随着系统关机或重启，这个配置会丢失。

startup-config就是路由器或交换机在启动时，系统进行初始化时需要引导的配置。

这个配置保存在NVRAM 可擦写存储器中。

在系统关机或重启后，这个配置不会丢失。

2、系统提示：Address or name of remote host []?输入：172.X.X.X（TFTP Server的IP地址或主机名）3、系统提示：Destination filename [switch-config]?这里是备份配置文件的文件名，可以直接回车用缺省的switch-config，也可以输入新的文件名4、系统提示：Write file conf-ciscocof on host 172.X.X.X.X? [confirm]这一步是确认主机名或IP是否正确5、看到备份OK的信息就可以了二、从TFTP里还原配置文件到一台新的Cisco2960上1、先将装TFTP软件的电脑手动改个地址，如：192.168.1.12、用console线连接电脑与交换机，给新的交换机配个管理地址（要与TFTP能互通），默认都有Vlan1的，我这里直接用Vlan1了，3、我开始忘了测试新交换机与TFTP Server的连通性，直接还原就出现了Socket error的错误4、将电脑（我这里TFTP就装在上面）的网口和新交换机的f口用网线连接后，测试连通性（我这里是从新交换机ping TFTP Server的）5、可以用命令：copy tftp startup-config还原了（中间步骤跟备份差不多哦，都是些确认信息）当然，我们也可以从TFTP里看到还原成功的信息6、保存配置信息，再重启交换机就好了这样就可以快速的将有不能启动等故障交换机给顶替下来，当然有的已经做了堆叠，这个就另说了，像路由器的IOS的备份、升级等，用TFTP操作还是很方便的。

实验四从TFTP服务器加载交换机配置
实验名称
从TFTP服务器加载交换机配置。

实验目的
能够从TFTP服务器加载交换机配置。

实现功能
使网络管理员可以将自己做好的配置恢复到交换机上。

实验设备
锐捷S2126S交换机1台，TFTP服务器软件1套，网线1根。

实验步骤
1.用记事本程序打开交换机配置文件config.text，对交换机的名称和IP作出部分修改”
2.安装TFTP服务器软件到本机，并运行此程序。

3.配置交换机的IP地址。

在全局配置模式下输入：
interface vlan 1
ip address 172.16.A.B 255.255.255.0(A为组号，B为顺序号，此IP最好和本机是同一网段) no shutdown
4.将该交换机和本计算机用网线连接起来。

5.显示交换机的当前配置文件。

show running-config
6.备份交换机配置到本地计算机。

Copy tftp: running-config (复制交换机配置到交换机上)
7.查看交换机配置文件。

show running-config
注：在实际工作中应将第6步的内容改为“Copy tftp: startup-config”将它复制为启动配置文件,然后再执行“reload”,即上传的配置文件就生效了。

将以上第5和7步的结果填入到本次实验报告中合适的地方。
