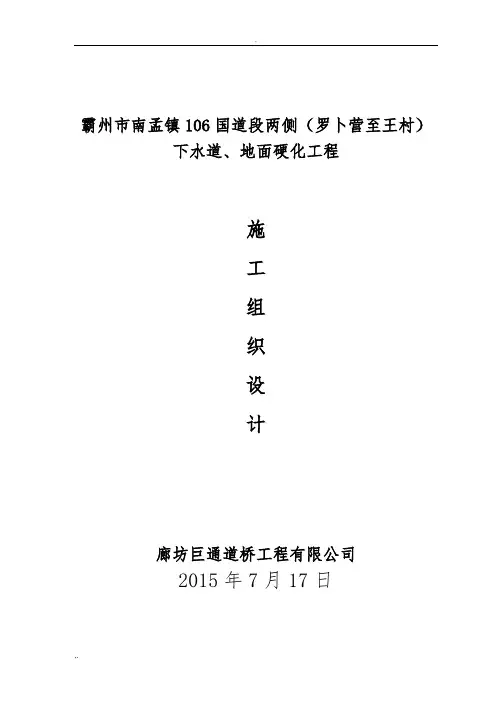

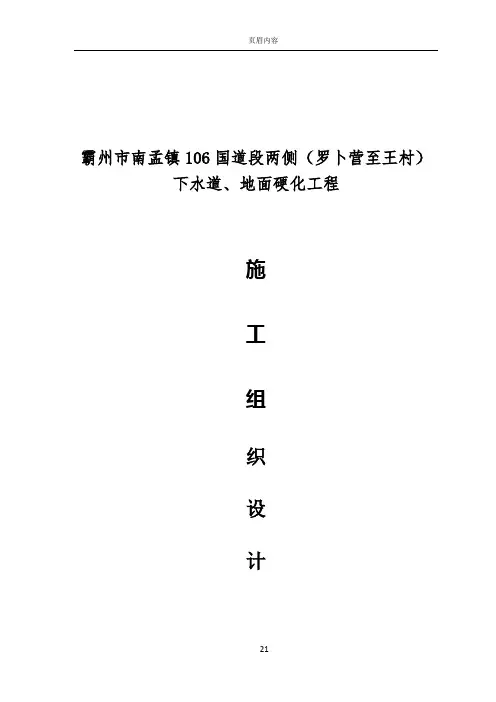

下水道工程施工组织设计Revised by Chen Zhen in 2021霸州市南孟镇106国道段两侧（罗卜营至王村）下水道、地面硬化工程施工组织设计廊坊宏杰路桥工程有限公司、编制说明本施工组织设计为下水道工程施工组织设计，是施工组织总设计的一部分。
为了有效的指导下水道工程的施工，同时也为了保质量、保工期、保安全、保文明施工，结合现场的具体实际情况，本着经济、合理、操作可行的原则进行编制。
本施工组织设计中统计的有关工程量仅作为编制计划和施工备料的参考，不得作为结算的依据。
出于经济及工期因素的考虑，对于沟槽开挖本方案主张采用横列板支护及上部放坡与下部横列板支护相结合的形式，在施工过程中可能会根据土质情况和地下水位情况作相应的调整，若出现较大的方案变更，将及时编制补充方案。
2、编制依据及执行标准、编制依据本工程编制依据河北省霸州市政府关于霸州市南孟镇106国道段两侧（罗卜营至王村）下水道、地面硬化工程采购文件及相关规定。
3、工程概况、地理条件：本工程沿线主要为村庄、公路地形较为平坦。
、管道布置：下水道管道布置在106国道王村段路西侧边沟内、管道埋深、下水管道按就近排放的原则接入规划保留河道，起点埋深左右，纵向坡度为~‰。
、主要工程特点、因此工程为霸州市南孟镇重点建设项目，因此在施工过程中应严格控制施工质量，下水道工程属于隐蔽型工程，对各道工序的检验更应该严把关、高要求，保证工程质量全面达优，确保市政金奖并争创鲁班奖。
、为了确保本工程在2015年9月一日以前竣工，根据本标段总进度计划的安排，因前期受到诸多因素的影响，无法正常开展施工，所以施工工期比较紧张。
、施工场地范围内工厂商户较多，下水道沟槽的开挖会对商户出行营业和工厂产生较大的影响，为了保证正常、连续施工，需要加大与当地政府和村委的沟通与协调。
、下水管道的埋深较深，施工过程中若措施不当可能会产生一定的流砂和塌方，为了确保文明施工和安全施工，需要采取必要的预防和处理措施。
4、施工总体部署、施工顺序的确定根据“先下后上”的原则和考虑污水管道横向支管的布置，应先施工下水管道，后施工地面硬化。
、施工段的划分本标段施工范围为K+000-K+420，全长420m，根据道路工程的划分原则，下水道工程划分为3个施工阶段，组织3个施工班组同步施工。
施工阶段的划分为：第一施工阶段：沟槽开挖第二施工阶段：管道安装第三施工阶段：回填硬化5、施工工期安排根据本标段施工总进度计划的安排，下水道工程15年9月1日以前全部施工完成，以此为原则，编制下水道工程施工进度计划，再根据施工的划分，将其分解为3个施工段进度计划。
下水道工程施工进度计划详见附表一：《下水道工程施工进度计划》。
第一施工段进度计划详见附表二：《下水道第一施工段施工进度计划》。
第二施工段进度计划详见附表三：《下水道第二施工段施工进度计划》。
第三施工段进度计划详见附表四：《下水道第三施工段施工进度计划》。
6、主要施工方法及技术措施下水道工程施工的工艺流程为：技术交底施工准备测量放样（井点降水）（钢板桩打设）沟槽开挖管道基础管道安装窨井砌筑磅水试验支撑拆除管道坞膀沟槽回填（井点管、钢板桩拆除）。
、测量工程为了保证本工程各结构位置、尺寸的准确性，现场需进行严格、详细的测量控制网的布置才能满足施工要求。
、下水道施工前需对测绘单位移交的导线控制点和高程控制点进行复核和有效的保护，施工过程中也要定期和不定期组织复查，防止控制点遭到破坏。
、根据测绘单位移交的导线控制点按照施工需要进行加密，根据现场的条件将加密点引测到周边固定的建筑物或构筑物上进行有效的保护，并使之通视性良好，满足施工需要。
、为了确保精度，控制网的建立采用全站仪测设，并将其成果及时上报监理，经监理复核并签证后方可使用，施工过程中要经常复查，若发现偏差应分析原因并及时纠正。
、根据施工需要，按照施工规范要求采用苏光DSZ3水准仪加密引测临时水准点，临时水准点每隔50m左右应至少设置一个。
、临时水准点必须闭合，闭合差不得大于±12√Kmm（K为两水准点间距，以Km计）。
、沟槽开挖及支撑、雨水管道按原地面标高计算，雨水管道的埋深较浅，一般在以内，故雨水管道的沟槽开挖采用横列板支护结合明沟排水的方式进行施工。
详见附图一：《雨水管道沟槽开挖示意图》。
、技术质量要求、沟槽开挖以前，须对临时水准点和坐标控制点进行复核，确认无误后再根据沟槽开挖宽度放出沟槽开挖边线。
、为了方便、有效的控制各道工序的高程，沟槽开挖以后，要求设置“龙门板”，并涂刷红白油漆标志。
、挖机挖土时要严格控制标高，严防超挖和扰动基底面，严禁一次到位，应预留20cm土层人工清理。
、沟槽一侧应设置排水明沟和集水井，做到有水就排，严防基底受水浸泡。
、管道基础施工、沟槽开挖以后，应及时申报质量部门、监理单位和有关设计单位组织验槽，验收合格以后方可进行管道基础施工。
、若管道穿越或位于老河浜及池塘时，应清淤至原土，如原土面距设计管道基础底面小于1m时采用碎石间隔土（10cm碎石，20cm好土）分层夯实，填至设计管道基础底；而当高度大于1m时采用250mm大块石，黄砂嵌实，填至距基底1m后，再按上述碎石间隔土分层回填处理。
、对于管径≤400mm的管道，设计采用UPVC加筋管，基础为碎石或砾石砂，碎石的粒径为25~38mm，砾石砂的粒径为≤60mm，基础厚度为150mm。
管道基础应夯实平整，其密实度不得低于90%。
、对于承插式钢筋砼管（PH-48）及丹麦管道基座，设计要求采用C25钢筋砼基础，与《上海市排水管道通用图（第一册）》（92版）不一样，配筋要求为：横向ф8@200，纵向Φ10@200，双层钢筋。
、DN600mm~DN1200mm的重力污水管道，设计要求采用玻璃钢夹砂管，基础为中粗砂，在土基上应铺设厚度为DN/4且不小于50mm但不大于150mm的中粗砂基础，当采用其它颗粒材料作为基础时，最大粒径不应大于25mm。
槽底土基应符合以下要求：①、当槽底土基的承载力较高时，可直接采用，但要求槽底连续平整，原状土不能被扰动。
②、当槽底土基的承载力较低时，原土需经降水骨固结或采取其它方法处理后方可作为管道土基进行下道工序施工。
③、当槽底土基的承载力较差不能成槽时，可采用砾石砂进行处理。
要求砾石砂层的厚度不得小于250mm，并应夯实拍平，施工中应防止砾石砂在沟底两侧挤出以影响地基处理效果。
④、为减少沉降值，RPM管的土基可将原状土或砾石砂层筑成与管道外直径相同的弧形槽。
弧形槽的轴线应符合铺设偏差要求，弧形对应的圆心角不超过90°。
、基础施工以前必须重新复测龙门板的标高，在沟槽底部每隔4m左右钉一只样桩，并用龙门板检查桩顶标高，以控制垫层面和基础面的标高。
、基础混凝土浇筑以后，12小时以内不得浸水，并应进行养护。
、管道基础混凝土应振捣密实，表面应平整，两井之间应顺直。
、管道垫层或基础砼抗压强度试块的留置，每100m不得少于一组。
、管道基础顶面的标高应严格控制，其偏差应控制在负公差（即宁低勿高）。
、管道安装施工、管道安装前应逐节检查管道的质量，不符合标准者不得使用。
、管道安装前，基础混凝土应达到一定的养护强度，具体养护时间可根据气温和参照施工规范执行。
、排管前应复核龙门板的高程，清扫基础表面的污泥、杂物及积水。
、在排管以前应将承口和插口清理干净，安装顺序为从下游排向上游。
、每一段管道的安装以第一节为质量控制的重点，其标高、中心位置均应符合施工规范的要求，且应安装、固定牢稳，以防下一节管道插口时对其产生推移。
、第一节管道排完以后，在承口外壁1/2高度外拉一条定位边线，边线离管道外壁1cm左右。
、承插管采用“O”型橡胶圈柔性接口，安装前须在承口内壁涂刷一层水性防水沥青，将橡胶圈套入插口凹槽内，然后将插口插入承口，安装时应注意四周缝隙均匀，接口处管节间隙应控制在1cm以内，橡胶圈应平顺、无扭曲、不脱落。
、管道应垫实稳固，排好后不得摇动，管枕中心线离承口的端部和尾部均匀保持在22~23cm。
、将一节管子凿成两个半节管子时，带承口的半节管子应排在窨井的进水方向，带插口的半节管子应排在窨井的出水方向。
、对于管径＞1200mm的管道，设计采用企口式钢筋砼管，接口型式为q形橡胶圈柔性接口，其施工工艺及要求可参照钢筋砼承插管。
、UPVC加筋管采用“T”型橡胶圈接口，橡胶圈必须安装在管端第二条肋槽中，安装时承口内壁以及橡胶圈外圈需涂润滑剂，管道入口深度至少要有四条肋槽。
管道与检查井的连接采用短管，管道承口应排在检查井的进水方向，管道插口应排在检查井的出水方向。
、DN600mm~DN1200mm玻璃钢夹砂管安装时应注意以下事项：①、管节内外壁、承插口和橡胶圈应进行外观检查，有损伤或变形应进行处理或调换。
②、不应使用任何有损坏迹象的管材，发现有质量问题的管材或管件应妥善处理。
③、清除承口（套筒）内侧和插口外部的灰尘、砂子、毛刺等附着物。
④、在接口处应挖一个连接坑，其长度为~，宽度为沟槽宽度，深度为。
⑤、用布将管材的连接部位擦净，同时用一种中性润滑剂，如硅油、液体凡士林等涂擦承口的扩张部分。
⑥、对于承插式连接的管，再次清理插口部分的凹槽，将密封橡胶圈涂润滑剂，并在两手之间转动，检查涂覆完好。
⑦、把橡胶圈套入插口上的凹槽内，沿橡胶圈四周依次向外拉离凹槽并慢慢地放回凹槽，以保证橡胶圈在凹槽内受力均匀、没有扭曲。
⑧、在插口上按要求做好安装标记，以便在安装过程中检查连接到位。
、砖砌窨井施工、窨井砌筑、砌筑窨井所用的红砖，应在砌筑前一天进行浇水湿润。
、根据要求进行砌筑砂浆的拌制，砂浆必须采用搅拌机进行拌和，尽量减少人工拌和，以保证砂浆的质量。
、在窨井基础的表面上，应先铺一层砂浆（座浆）后再进行砖墙的砌筑。
、砖砌体应做到墙面平直，边角整齐，宽度一致，井体不偏位、不走样。
、砌砖时应夹角对齐，上下错缝，内外搭接。
、砖缝中砂浆应均匀饱满，不得有通缝，缝宽一般在8mm~12mm之间。
、砖墙继续砌高时，应将顶部冲洗干净。
、窨井砌筑时，应预留出雨水连管接入的孔洞，单联雨水口连管采用DN225UPVC管，双联雨水口连管采用DN300UPVC管。
、窨井粉刷、窨井粉刷采用1：2水泥砂浆，施工前应将墙面洒水湿润。
、砂浆抹面分两次进行，先挂糙打底后抹光，粉刷应先进行井外壁施工，后进行内壁施工，窨井内、外壁粉刷的接缝应错开。
、在刮糙的砂浆终凝后应及时粉刷二道水泥砂浆并压实抹光。
、粉刷抹面完成以后，做好保湿养护。
、施工完成后的井体表面，不得有起壳、裂缝等现象。
、外墙面粉刷以后须待养护达到一定的强度以后方可回填沟槽。
、窨井盖座安装、安装前先在砖墙顶面铺一层25mm厚的1：2水泥砂浆。
、混凝土盖座应均匀搁置在砖墙上。
