1 链路层安全协议分析实验1.1 实验目的利用PPTP和L2TP/IPSec在客户机和服务器之间建立VPN，通过wireshark或sniffer 等抓包工具对数据包进行分析，深入理解PPTP和L2TP安全协议所采用的安全机制。

1.2 实验内容要求在Windows2000或2003 Server环境下，分别采用PPTP和L2TP/IPSec在客户机和服务器之间建立起VPN。

1.3 实验环境实验环境如图14-13所示。

两台计算机，一台Windows 2000 Server，一台Windows 2000客户机，形成一个网络环境（最好不在同一子网）。

VPN服务器使用Windows 2000 Server，相关组件为系统自带。

要求VPN服务器已经连入Internet。

VPN客户机端的操作系统也使用Windows 2000，相关系统自带，要求客户端也能连入Internet。

1.4 利用PPTP配置VPN在基于PPTP的远程访问VPN方式下，一台Windows 2000 Server的计算机充当一台VPN的远程访问服务器，它直接连接到Internet中。

远程客户通过拨号连接到Internet中，然后与VPN服务器建立一条PPTP隧道。

VPN服务器提供给远程客户机VPN服务器资源或者VPN服务器所在的本地网络的整个资源的访问。

图14-13 通过PPTP或L2TP/IPSec访问VPN1．VPN服务器的配置①在Windows 2000 Server中，点击开始→程序→管理工→路由和远程访问，进入“路由和远程访问”控制台；②在窗口左边“SWJTU（本地）”（SWJTU为服务器名）处单击右键，选择“配置并启用路由和远程访问”，打开“路由和远程访问安装向导”窗口。

如图14-14所示。

296图14 -14 配置并启用路由和远程访问③在“欢迎使用路由和远程访问安装向导”窗体直接单击下一步；④在“公共设置”一步，需要选择相应的公共配置。

默认选项为“Internet连接服务器”，需要改选为“虚拟专用网络（VPN）服务器”，以便让用户能通过公共网络来访问此服务器。

如图14-15所示，单击下一步；⑤在“远程客户协议”的对话框中，一般说来，至少应该已经有了TCP/IP协议，则只需直接点选“是，所有可用的协议都在列表上”，再点击下一步即可；⑥系统会要求你再选择一个此服务器所使用的Internet连接，在其下的列表中选择所用的连接方式（比如已建立好的拨号连接或指定的网卡连接等），再单击下一步；⑦接着在回答“您想如何对远程客户机分配IP地址”的询问时，推荐选择“来自一个指定的IP地址范围”，单击下一步；⑧在“地址范围指定”一步可为VPN客户机指定所分配的IP地址范围。

单击“新建”按钮打开“新建地址范围”窗口，按提示输入IP地址的范围为“202.115.65.50”到“202.115.65.80”，单击确定返回；图14-15 设置VPN服务器⑨在“管理多个远程访问服务器”一步，用于设置集中管理多个VPN服务器。

使用默认值，单击下一步；⑩最后出现“正在完成路由和远程访问服务器安装向导”窗口，配置完成。

屏幕上将自动弹出一个“正在启动路由和远程访问服务”窗口。

当它消失之后返回297路由和远程访问控制台，VPN服务器配置结束。

打开“管理工具”中的“服务”，可看到“Routing and Remote Access”项处于“已启动”状态。

如图14-16所示。

图14-16 启动路由和远程访问2．赋予用户拨入权限Windows 2000上默认值为任何用户均被拒绝拨入到VPN服务器上，需要为相应用户赋予拨入权限。

本实验以“VPN”用户为例。

①在“我的电脑”处单击右键，选择“管理”，打开“计算机管理”控制台；②在左边窗口中依次展开“本地用户和组” “用户”，在右边窗口中双击“VPN”打开其属性窗口；③转到“拨入”选项卡，在“选择访问权限（拨入或VPN）”选项组下将默认值改为“允许访问”，如图14-17所示。

再单击确定，返回控制台，即可完成赋予此用户拨入权限的工作。

图14-17 赋予用户VPN拨入权限3．配置PPTP端口298完成了前面的配置后，实际上已经拥有了一台VPN服务器，接下来要对此VPN服务器进行配置。

首先确定PPTP端口数，本实验只使用了一台客户机，可以如下配置：右键单击路由和远程访问控制台中的“端口”项，然后单击“属性”，在“端口属性”对话框中，双击“WAN微型端口（PPTP）”项，在弹出的对话框中可设置最多端口数，如图14-18所示。

图14-18 设置PPTP端口数4．安全设置Win2000的缺省设置是同时支持MS-CHAP第1版和第2版，由于第1版存在缺陷，因此需要更改缺省选项。

①右键单击控制台中的服务器，选择“属性”，单击弹出对话框中“安全”标签；②单击“身份验证方法”，按图14-19进行设置：5．VPN客户端的配置①打开控制面板中的“网络和拨号连接”窗口；图14-19 取消MS-CHAP第1版的身份验证方法②双击“新建连接”图标打开“网络连接向导”窗口；③单击下一步，在“网络连接类型”一步将默认选项改为“通过Internet连接到专用网络”，继续下一步；④在“主机名或IP地址”栏中输入VPN服务器的IP地址202.115.65.71，单击下一步继续；299⑤在“可用连接”一步可以选择此连接仅允许当前客户当前登录用户使用，还是可让客户机中所有用户使用。

可根据需要选择，继续下一步；⑥最后就是为此连接设置一个名称，默认值为“虚拟专用连接”。

可以勾选“在我的桌面添加一快捷方式”复选框，以方便以后的使用，单击完成；⑦完成以上的设置后，自动弹出名为“连接虚拟专用连接”的窗口，在用户名处输入“VPN”，并输入相应的密码，单击“连接”按钮继续；⑧出现“正在连接虚拟专用连接…”窗口，正在网络上注册你的计算机。

当连接成功后，会出现如图14-20的情形：图14-20 VPN连接成功当双方建立好VPN连接后，相当于又在Internet上建立好了一个连接双方专用的虚拟通道。

通过此通道，双方可以在网上邻居中进行互访，相当于又组成了一个本地局域网，但这个局域网是连接双方专用的，而且具有良好的保密性。

为了了解PPTP隧道的建立过程及PPTP帧的封装格式，可以使用网络监视器（如本书第三章介绍的Ethereal软件）分析网络上的数据包，加深对PPTP协议的认识。

1.5 利用L2TP/IPSec设置VPN该实验环境与前一相同。

利用L2TP/IPSec配置VPN和利用PPTP配置VPN的最大区别在于L2TP要求一个证书服务器，下面先进行服务器端的证书设置。

1．活动目录设置①点击开始→程序→管理工具→配置服务器，选择“Active Directory”，单击“启动Active Directory向导”，进入活动目录安装向导，单击下一步；②按照向导的提示，根据默认选项，创建新域的域控制器，新域目录树或新的子域，新的域目录林，单击下一步继续；③在“新域的DNS全名”栏中填入根据服务器的情况进入希望的域名，如，单击下一步；④在“域NetBIOS名”栏中保留默认值VPN，单击下一步；300⑤设置好数据库和日志文件的位置，按下一步继续；⑥可默认文件夹位置，单击下一步；⑦弹出一个警告，报告无法与名为的DNS服务器取得联系，单击确定，在出现的窗口中，选择“是，在这台计算机上安装和配置DNS（推荐）”，为新域配置DNS；⑧权限设置，选择“只与Window 2000服务器相兼容的权限”，单击下一步；⑨输入并确认想给这个服务器管理员帐户的密码，按下一步继续，检查并确认选定的选项，若无需更改单击下一步；⑩这时会看到如图14-21的情形，等待计算机进行配置，中途需要插入安装光盘设置组件，最后安装完毕，点击完成。

图14-21 等待计算机配置活动目录注：Active Directory 是一种灵活的企业级目录服务，它存储着网络上各种对象的有关信息，并使该信息易于管理员和用户查找及使用。

它使用Internet 标准技术构建，并完全集成在操作系统层次上。

通过登录验证以及目录中对象的访问控制，将安全性集成到Active Directory中。

通过一次网络登录，管理员可管理整个网络中的目录数据和单位，而且获得授权的网络用户可访问网络上任何地方的资源。

基于策略的管理减轻了复杂的网络管理。

实验中将用到的Active Directory用户和计算机，允许管理员在目录中添加、修改、删除和组织Windows 2000用户帐户、计算机帐户、安全和通讯组以及公布的资源。

2．证书服务器设置①依次点击开始→设置→控制面板→添加/删除程序，选择添加删除Windows组件；②选中“证书服务”，会出现一个警告，点击“是”；③选择环境所要求的证书服务器类型，实验的VPN使用企业根CA，因为环境要求对机器证书自动配置，单击下一步；④填写CA识别信息，以帮助识别你的证书所承担的角色，单击下一步；⑤确认证书数据库和日志的位置，可以不需要一个共享的文件夹来保存配置信息，单击下一步；⑥如果服务器运行了Internet信息服务器，就会出现一个警告，说明服务在开始安装证书服务器时会停止运行，点击确定；⑦点击完成，退出“添加Windows组件向导”，证书服务器安装完成后，可以对控制台进行配置，以方便证书的管理；⑧点击始→运行，输入mmc，单击确定，打开“控制台1”窗口；⑨点击“控制台”，选择“添加/删除管理单元”，再点击“添加”，在管理单元列301表中选择“证书”，进行添加；⑩选择“计算机帐户”，单击下一步。

选择“本地计算机”并点击完成，关闭管理单元列表窗口，再点击确定，回到控制台，保存控制台1。

3．自动配置机器证书①点击开始→程序→管理工具→Active Directory用户和计算机，在左边的面板中，右击包含CA的域名，选择“属性”；②点击“组策略”标签，点击Default Domain Policy，选择编辑。

在左面板中选择计算机配置→Windows设置→安全设置→公钥策略→自动证书申请设置，在右面板中单击“自动证书申请”，如图14-22所示。

③出现自动申请证书设置向导，单击下一步，在证书模板列表中，选择“计算机”，然后点击下一步；④选择在域中负责发送证书的CA。

单击下一步，再点击完成。

关闭组策略窗口，再点击属性窗口中的确定。

⑤为了使域策略生效，选择开始→运行，输入secedit /refreshpolicy machine_policy，将启动组策略程序。

⑥查看应用程序日志来观察是否有错误出现，若描述为“组策略对象中的安全策略被成功应用”，则说明启动成功，CA已经自动为计算机配置了机器证书。

合集下载

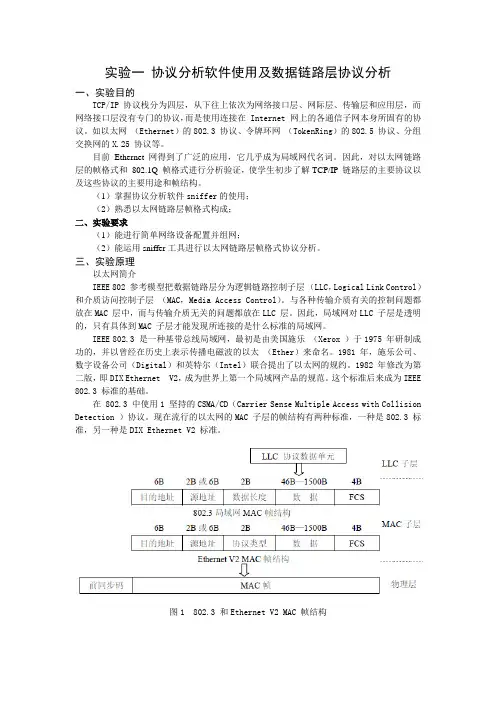

实验一 协议分析软件使用及数据链路层协议分析
