电信公司综合接入室外机柜技术规范1. 引言电信公司综合接入室外机柜是电信通信基础设施的重要组成部分，用于安装和保护各种设备和设施，以提供可靠的通信服务。
本文档旨在规范电信公司综合接入室外机柜的技术要求和安装标准，以确保设备和设施的正常运行和可靠性。
2. 设备安装位置选择和布线要求2.1 机柜的安装位置应在光纤接入点附近，并且足够稳固和安全，以防止机柜被人为破坏或恶劣天气条件对机柜造成的影响。
2.2 机柜布线应符合国家相关规范和标准，保证信号传输的稳定性和可靠性。
布线时应避开强电线路和其他干扰源，并保持合理的布线长度和路径。
2.3 设备的安装位置应满足通风和散热要求，保证设备长时间稳定运行。
同时，应避免阳光直射和雨水侵入机柜内部。
3. 机柜的物理结构和尺寸3.1 机柜的外观应美观、简洁，表面涂有耐腐蚀和耐候的涂层，以增加其使用寿命。
3.2 机柜的尺寸应根据实际需要进行选择，以满足设备和设施的放置要求。
一般而言，标准尺寸为42U、45U或48U。
3.3 机柜应具有足够的承重能力，能够安装和支撑所有设备和设施，同时还要保证其结构的稳定性。
4. 机柜的接地和防雷保护4.1 机柜应设置良好的接地系统，确保设备和设施的稳定运行，并防止防雷和静电干扰。
4.2 机柜的接地采用可靠的接地线路，并符合国家相关规范和标准，以确保接地的效果和安全性。
4.3 机柜应配备有效的防雷保护装置，如避雷针、避雷网等，以降低雷击风险和设备故障率。
5. 机柜的温湿度控制5.1 机柜应设计合理的通风系统，以确保设备和设施的散热和冷却效果。
通风系统能够循环空气、排除热量和保持适宜的温度。
5.2 机柜内部应配备温湿度传感器，用于监测和控制机柜内的温度和湿度水平，以保证设备在适宜的环境条件下运行。
5.3 在特殊情况下，如机柜内温度过高或湿度过高时，应及时采取措施进行冷却和干燥，以保护设备免受损坏。
6. 安全和防护措施6.1 机柜应配备可靠的锁具和访问控制系统，确保机柜的安全性和数据的机密性。

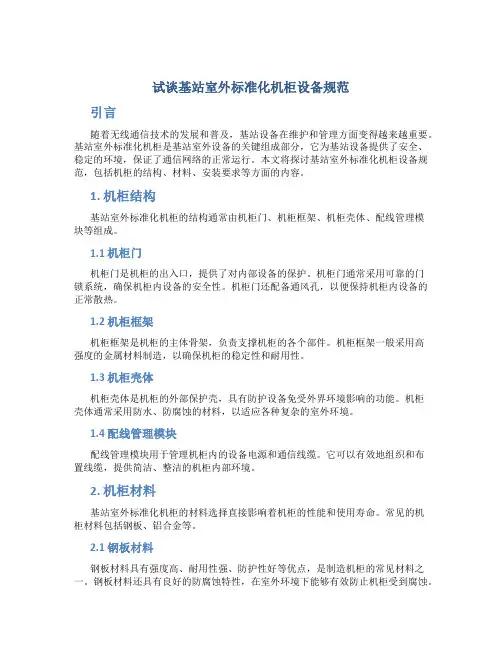

试谈基站室外标准化机柜设备规范引言随着无线通信技术的发展和普及，基站设备在维护和管理方面变得越来越重要。
基站室外标准化机柜是基站室外设备的关键组成部分，它为基站设备提供了安全、稳定的环境，保证了通信网络的正常运行。
本文将探讨基站室外标准化机柜设备规范，包括机柜的结构、材料、安装要求等方面的内容。
1. 机柜结构基站室外标准化机柜的结构通常由机柜门、机柜框架、机柜壳体、配线管理模块等组成。
1.1 机柜门机柜门是机柜的出入口，提供了对内部设备的保护。
机柜门通常采用可靠的门锁系统，确保机柜内设备的安全性。
机柜门还配备通风孔，以便保持机柜内设备的正常散热。
1.2 机柜框架机柜框架是机柜的主体骨架，负责支撑机柜的各个部件。
机柜框架一般采用高强度的金属材料制造，以确保机柜的稳定性和耐用性。
1.3 机柜壳体机柜壳体是机柜的外部保护壳，具有防护设备免受外界环境影响的功能。
机柜壳体通常采用防水、防腐蚀的材料，以适应各种复杂的室外环境。
1.4 配线管理模块配线管理模块用于管理机柜内的设备电源和通信线缆。
它可以有效地组织和布置线缆，提供简洁、整洁的机柜内部环境。
2. 机柜材料基站室外标准化机柜的材料选择直接影响着机柜的性能和使用寿命。
常见的机柜材料包括钢板、铝合金等。
2.1 钢板材料钢板材料具有强度高、耐用性强、防护性好等优点，是制造机柜的常见材料之一。
钢板材料还具有良好的防腐蚀特性，在室外环境下能够有效防止机柜受到腐蚀。
2.2 铝合金材料铝合金材料具有重量轻、抗腐蚀性好等特点，常用于制造轻型的基站室外机柜。
铝合金材料还具有良好的导热性能，有利于机柜内设备的散热。
3. 安装要求基站室外标准化机柜的安装要求是保证机柜正常运行的关键。
以下是几项常见的安装要求：3.1 地基要求机柜的安装需要有稳固的地基作为支撑。
地基应具备足够的强度和稳定性，以防止机柜在恶劣的气候条件下受到外力影响。
3.2 防雷接地机柜应进行良好的防雷接地处理，以保护机柜内设备免受雷电等自然灾害的影响。
新型户外机柜建设一体化基站技术应用说明二Ｏ一三年七月基站用户外机柜应用说明随着人们对网络需求的日益提高，也要求运营商对网络的发展和覆盖要求日益深入。
越来越多的室外建站从单纯的边际网，逐步扩大到城区、道路覆盖等等，有效解决盲区覆盖、缓解区域通信压力等问题。
同时，有线网络的宽带提速，直接带来了接入网（模块局）下沉，也掀起了户外站点的大量建设需求。
基站用一体化户外机柜采用标准尺寸机柜，标准机柜尺寸1800(H)×800(W)×800(D)mm，可以根据客户需求自由组合拼柜。
基站用户外机柜一般用于多业务平台，具有能满足安装BBU/RRU及GSM MINI宏基站。
同时根据需求，也可配置安装语音交换机、DLC、SDH、DSLAM、网络交换机和多媒体网关等设备。
便于3G宽带通信网络的逐步推进，随着设备制造技术和NGN技术的发展，各类通信设备体积以及能耗大大缩减，使得各大运营商采用一体化户外机柜在通信接入网进行组网的需求大为提高，成为一种新的发展趋势。
一：单个柜体配置形式：机柜内分不同功能舱体，由设备舱+电池舱组成。
通常情况下，设备舱采用热交换型或是风冷型方式，电池舱可根据实际使用地点的气候条件，选择直通风或采用半导体制冷以及空调制冷等方式。
二：两个柜体拼柜的配置形式：机柜内分不同功能舱体，一个柜体由设备舱+电池舱组成，另外一个柜体为BBU柜。
设备舱一般采用热交换或风冷方式（根据设备的使用情况也有采用空调制冷的方式），BBU可以采用风冷或是热交换方式。
三：对于GSM网、3G网等双网共用基站或站点的建设模式，由于站点容量较大的原因，一般采用三个柜体拼柜的方式进行。
通常采用设备柜1+设备柜2+电池柜组成。
设备舱一般采用热交换或是风冷型方式，电池舱采用半导体制冷以及空调制冷等方式。
易网通生产的标准单个机柜的尺寸：1800(H)×800(W)×800(D)。
可以根据客户实际需求，自由组合为二拼机柜1800(H)×1600(W)×800(D)、三拼机柜1800(H)×2400(W)×800(D)等形式。

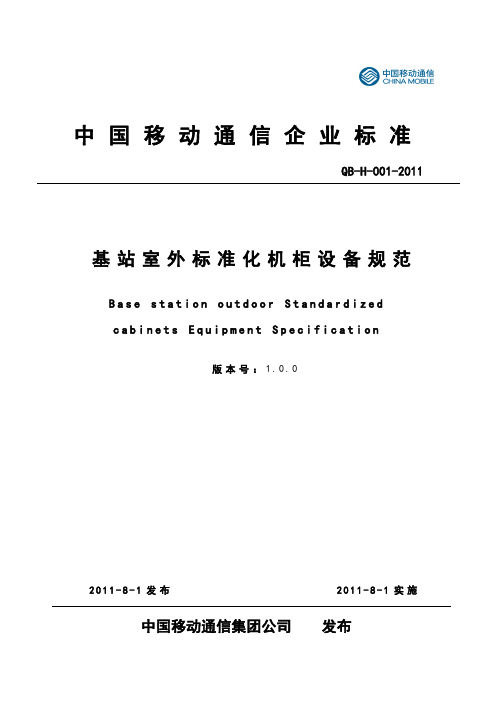

中国移动通信企业标准 QB--X-X-X 中国移动通信企业标准 基站室外标准化机柜设备规范B a s e s t a t i o n o u t d o o r S t a n d a r d i z e dc a b i n e t s E q u i p m e n t S p e c i f i c a t i o n版本号：1.0.0 中国移动通信集团公司 发布2011-8-1发布 2011-8-1实施QB-H-001-2011目录1 范围 (1)2 规范性引用文件 (1)3 术语、定义和缩略语 (2)4 基本要求 (2)4.1环境条件 (2)4.2标准化 (3)4.3外观与表面处理 (3)4.4结构要求 (3)4.5噪音要求 (5)4.6照明及其他要求 (5)5 机械性能要求 (5)6 安全要求 (5)6.1一般要求 (6)6.2接地保护 (6)6.3防盗保护 (6)7 防护要求 (6)7.1高温 (6)7.2低温 (6)7.3日照热效应 (6)7.4隔热 (6)7.5抗风 (6)7.6抗日照光化学效应 (6)7.7防盐雾 (6)7.8防火 (7)7.9防静电 (7)7.10负荷 (7)7.11光密闭 (7)7.12防尘 (7)7.13防水 (7)7.14防异物 (7)7.15抗振动 (7)7.16抗震 (7)8 标准化机柜安装方式 (7)8.1安装场所 (7)8.2组装方式 (7)9 标准化机柜内配套设备的要求 (8)9.1馈线窗（可选） (8)9.2供配电（可选） (8)9.3监控、告警要求 (8)9.4温控系统 (8)10 试验方法 (10)10.1试验条件 (10)10.2起吊试验 (10)10.3噪音测量 (11)10.4涂层附着力试验 (11)10.5涂层抗冲击试验 (11)10.6涂层抗老化试验 (11)10.7涂层耐溶剂测试 (11)10.8涂层耐低温测试 (11)10.9丝印硬度测试 (12)10.10丝印耐磨性测试 (12)10.11丝印耐乙醇测试 (12)10.12外观及尺寸检查 (12)10.13门锁防盗试验 (12)10.14高温试验 (12)10.15低温试验 (13)10.16日照热效应试验 (13)10.17传热系数试验 (13)10.18抗风测试 (14)10.19光化学效应试验 (15)10.20盐雾试验 (15)10.21阻燃试验 (15)10.22顶板载荷试验 (15)10.23门静压试验 (16)10.24门把手力矩试验 (16)10.25光密性试验 (16)10.26防尘试验 (16)10.27防水试验 (16)10.28防异物试验 (16)10.29抗震动试验 (16)10.30抗震试验 (16)11 检验规则 (16)11.1出厂检验 (16)11.2型式检验 (17)11.3抽样方式与判定 (17)12 标志、包装、运输和贮存 (18)12.1标志 (18)12.2包装 (18)12.3运输和贮存 (18)前言本标准是中国移动通信基站室外标准化机柜的企业标准。
移动通信基站验收规范(室外分册)1. 引言移动通信基站无线覆盖是保障移动通信网络运行稳定的重要组成部分。
为了确保基站建设的质量和可靠性，在基站建设完成后需要进行一系列的验收工作。
本规范针对室外基站的验收工作进行规定，旨在确保基站建设达到设计要求并具有良好的工作性能。
2. 验收前准备工作2.1 验收人员组织验收工作应由具备相应资质和经验的专业人员组成，包括工程师、技术人员、验收员等。
验收人员应熟悉本规范，并具备相关的技术知识和操作经验。
2.2 验收文件准备验收前应准备完善的验收文件，包括基站建设设计文件、施工图纸、设备采购合同、材料清单、验收报告等。
这些文件将作为验收的依据和参考资料。
3. 基站设备验收3.1 天线系统3.1.1 天线安装天线安装应符合设计要求，且与建筑物或塔杆牢固连接。
天线支架、吊装设备等应合理配置，确保天线稳固可靠。
3.1.2 天线指向天线指向应准确，以达到最佳覆盖效果。
验收人员可以借助专业的天线测试仪器进行验证，确保天线指向符合设计要求。
3.2 机房设备3.2.1 机房布线机房内布线应规范、整洁，并符合相关的安全要求。
电缆、线缆等应有良好的防水、防尘措施。
3.2.2 机房设备安装机房设备的安装应符合相关的安装规范，并确保设备与供电、通风等设施的配套完备。
3.3 电源系统3.3.1 电源设备电源设备应稳定可靠，能够满足基站的电力需求。
验收人员应检查电源设备的参数、性能，并确保其符合相关的标准要求。
3.3.2 电源接地电源接地应符合相关的电力规范和安全标准，以确保基站的安全运行。
4. 工程质量验收4.1 建筑物及塔杆建筑物和塔杆应符合设计要求，并且具备足够的强度和稳定性。
验收人员应检查建筑物和塔杆的结构、材料、施工质量等方面，确保其符合相关的标准要求。
4.2 外部覆盖工程外部覆盖工程包括天线安装、线缆敷设等。
验收人员应对外部覆盖工程的质量进行检查，确保其符合设计要求和相关的技术标准。

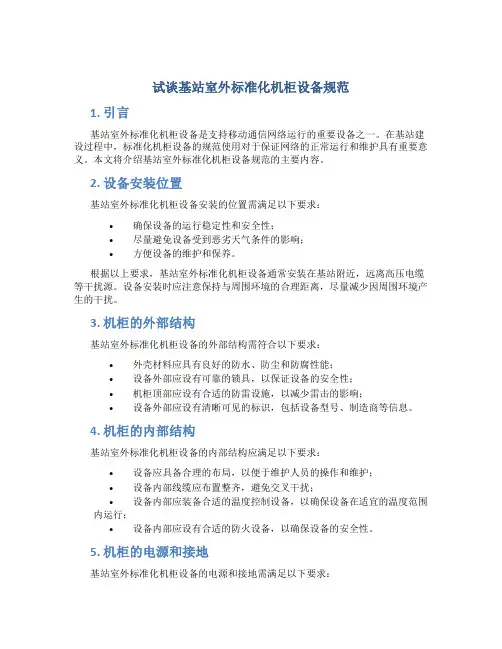

试谈基站室外标准化机柜设备规范1. 引言基站室外标准化机柜设备是支持移动通信网络运行的重要设备之一。
在基站建设过程中，标准化机柜设备的规范使用对于保证网络的正常运行和维护具有重要意义。
本文将介绍基站室外标准化机柜设备规范的主要内容。
2. 设备安装位置基站室外标准化机柜设备安装的位置需满足以下要求：•确保设备的运行稳定性和安全性；•尽量避免设备受到恶劣天气条件的影响；•方便设备的维护和保养。
根据以上要求，基站室外标准化机柜设备通常安装在基站附近，远离高压电缆等干扰源。
设备安装时应注意保持与周围环境的合理距离，尽量减少因周围环境产生的干扰。
3. 机柜的外部结构基站室外标准化机柜设备的外部结构需符合以下要求：•外壳材料应具有良好的防水、防尘和防腐性能；•设备外部应设有可靠的锁具，以保证设备的安全性；•机柜顶部应设有合适的防雷设施，以减少雷击的影响；•设备外部应设有清晰可见的标识，包括设备型号、制造商等信息。
4. 机柜的内部结构基站室外标准化机柜设备的内部结构应满足以下要求：•设备应具备合理的布局，以便于维护人员的操作和维护；•设备内部线缆应布置整齐，避免交叉干扰；•设备内部应装备合适的温度控制设备，以确保设备在适宜的温度范围内运行；•设备内部应设有合适的防火设备，以确保设备的安全性。
5. 机柜的电源和接地基站室外标准化机柜设备的电源和接地需满足以下要求：•机柜应设有稳定可靠的供电设备，并应配备过载保护装置；•机柜内部的电缆布线应安全可靠，并符合电气规范；•机柜的接地应符合相关的电气安全规范，以确保设备的接地安全性。
6. 机柜的散热和冷却基站室外标准化机柜设备的散热和冷却需满足以下要求：•设备内部应配备合适的散热设备，以确保设备在正常负载下的散热；•机柜应具备合适的通风设施，以保证设备内部的空气流通；•设备内部的温度应在规定范围内，以保证设备的正常运行。
7. 机柜的维护与保养基站室外标准化机柜设备的维护与保养需满足以下要求：•定期对机柜进行外观清洁和维护；•定期检查机柜内部设备的运行状况，并进行必要的维护和保养；•定期检查机柜的电源和接地情况，并进行必要的维护和保养；•定期对散热和冷却设备进行清理和维护。
阅读使人充实，会谈使人敏捷，写作使人精确。

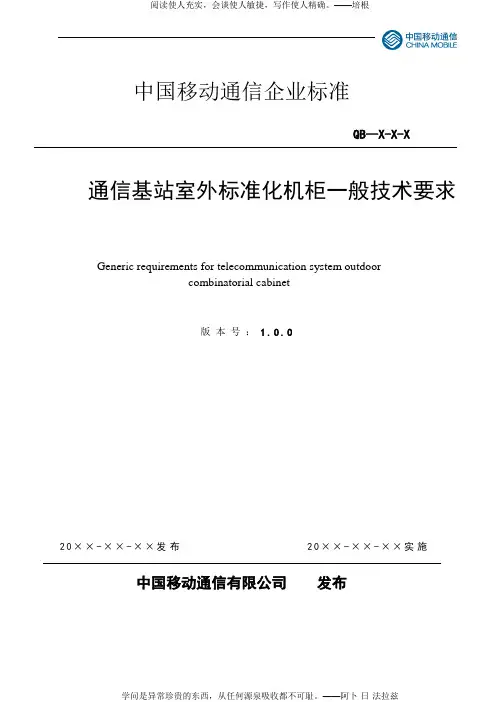

——培根中国移动通信企业标准QB--X-X-X 通信基站室外标准化机柜一般技术要求Generic requirements for telecommunication system outdoorcombinatorial cabinet版本号： 1.0.020××-××-××发布20××-××-××实施中国移动通信有限公司发布目次前言.............................................................. 错误!未指定书签。
通信基站室外标准化机柜一般技术要求.................................... 错误!未指定书签。
1 范围................................................................ 错误!未指定书签。
2 规范性引用文件...................................................... 错误!未指定书签。
3 术语和定义.......................................................... 错误!未指定书签。
3.1通信基站室外标准化机柜............................................ 错误!未指定书签。
3.2绝热材料.......................................................... 错误!未指定书签。
3.3设备柜............................................................ 错误!未指定书签。

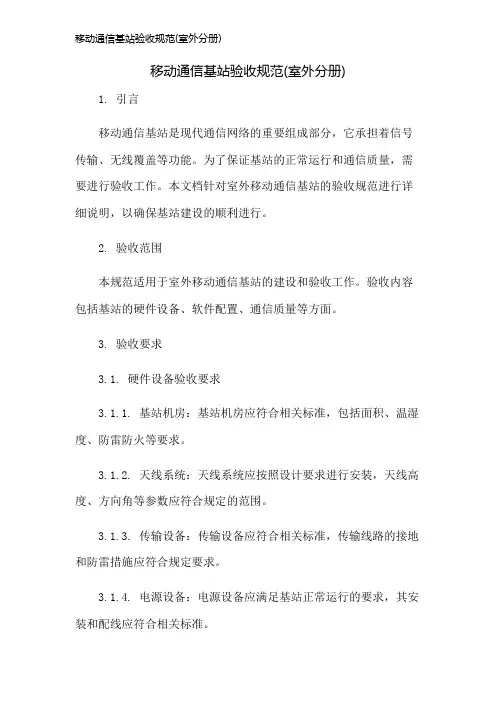

移动通信基站验收规范(室外分册)1. 引言移动通信基站是现代通信网络的重要组成部分，它承担着信号传输、无线覆盖等功能。
为了保证基站的正常运行和通信质量，需要进行验收工作。
本文档针对室外移动通信基站的验收规范进行详细说明，以确保基站建设的顺利进行。
2. 验收范围本规范适用于室外移动通信基站的建设和验收工作。
验收内容包括基站的硬件设备、软件配置、通信质量等方面。
3. 验收要求3.1. 硬件设备验收要求3.1.1. 基站机房：基站机房应符合相关标准，包括面积、温湿度、防雷防火等要求。
3.1.2. 天线系统：天线系统应按照设计要求进行安装，天线高度、方向角等参数应符合规定的范围。
3.1.3. 传输设备：传输设备应符合相关标准，传输线路的接地和防雷措施应符合规定要求。
3.1.4. 电源设备：电源设备应满足基站正常运行的要求，其安装和配线应符合相关标准。
3.2. 软件配置验收要求3.2.1. 基站软件配置：基站软件应按照设计要求进行配置，并经过测试验证其性能和稳定性。
3.2.2. 数据接口配置：基站与网络中其他设备的接口配置应正确，能够进行正常的数据传输和通信。
3.3. 通信质量验收要求3.3.1. 通信覆盖范围：基站应能够覆盖规定的通信范围，信号强度和信噪比应符合相关标准。
3.3.2. 通信质量指标：基站的呼叫成功率、呼叫掉话率、通话质量等指标应满足运营商的要求。
4. 验收流程4.1. 准备工作：建立验收组织，确定验收范围和要求，制定验收计划。
4.2. 硬件设备验收：检查基站机房、天线系统、传输设备、电源设备等硬件设备的安装和配置是否符合要求。
4.3. 软件配置验收：配置基站软件，验证其功能和稳定性，并调试数据接口配置。
4.4. 通信质量验收：进行通信覆盖测试，并测试通话质量和网络性能。
4.5. 验收报告：编写验收报告，记录验收过程和结果，提出改进建议和意见。
5. 验收标准5.1. 硬件设备验收标准：基站机房、天线系统、传输设备、电源设备的安装和配置符合相关标准。
通信用户外机柜（含户外机房电源）技术规范2011年7月前言本技术规范综合考虑了国家节能减排政策要求、基站建设和维护需求等。
本技术规范参考相关国家标准、通信行业标准而制定。
本项技术规范将推进通信用户外机柜的产业化进程，促进企业技术进步，提高产品质量，有利于产品的规范，有利于产品应用，更有利于引导行业产品的发展方向。
目录1 范围 (3)2 规范性引用文件 (4)3 定义 (4)3.1通信用户外机柜 (4)3.2 相变机柜............................................................................................ 错误!未定义书签。
4 产品的分类 (5)5 使用要求 (5)5.1基本工作条件 (5)5.2环境温度 (5)5.3相对湿度 (5)5.4 大气压力 (5)5.5 电源 (5)5.5.1交流电源 (5)5.5.2直流电源 (5)6 技术要求 (8)6.1 结构要求 (8)6.2 柜内温度控制.................................................................................... 错误!未定义书签。
6.3 寿命 (9)6.4噪音要求 (9)6.5自动控制要求 (9)6.6告警及监控要求 (9)6.7 显示要求 (9)7检验规则 (10)7.1 检验分类 (10)7.2 出厂检验 (10)7.2.1 全检 (10)7.2.2 抽检 (10)7.3 型式试验 (10)8标志、包装、运输、贮存 (11)8.1 标志 (11)8.1.1产品标志 (11)8.1.2包装标志 (11)8.2 包装 (11)8.3 运输 (11)8.4 储存 (11)9 户外通信机柜对比................................................................................... 错误!未定义书签。
中国移动通信企业标准QB--X-X-X基站室外标准化机柜设备规范 Base station outdoor Standardized cabinets Equipment Specification 版本号：1.0.0 （送审稿）中国移动通信有限公司 发布2010-××-××发布 2010-××-××实施目次前言本标准是中国移动通信基站室外标准化机柜的企业标准。
本标准与GR-2832-CORE:1994《机房一般要求》一致性程度为非等效。
本标准在制定过程中还参考了GJB 870-1990《军用电子设备方舱通用规范》、GJB 2093-1994《军用方舱通用试验方法》和YD T1537-2006-I《通信系统用户外机柜一般要求》中的有关规定。
本标准由XX印发本标准由中国移动通信有限公司技术部提出并归口本标准由标准归口部门负责解释本标准起草单位：中国移动通信集团设计院有限公司本标准主要起草人：张瑜张小刚王晓刚陈东旭王卫昀姜昕基站室外标准化机柜设备规范1 范围本标准规定了通信基站室外标准化机柜的技术要求、试验方法、检验规则、安装方式及标准化机柜内设备的要求。
本标准适用于通信基站室外标准化机柜的设计、生产、安装和验收。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 2828.1-2003 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T 19520.12-2009 电子设备机械结构 482.6mm(19in)系列机械结构尺寸第3-101部分:插箱及其插件GB 4793.1-2007 测量、控制和实验室用电气设备的安全要求第1部分：通用要求GB 4208-2008 外壳防护等级（IP代码）GB 4943-2001 信息技术设备的安全GA/T 73-1994 机械防盗锁QB-W-011-2007 基站防雷与接地技术规范GB/T 2423.1-2008 电工电子产品环境试验第2部分：试验方法试验A：低温GB/T 2423.2-2008 电工电子产品环境试验第2部分：试验方法试验B：高温GB/T 2423.17-2008电工电子产品环境试验第2部分：试验方法试验Kb：盐雾GB/T 2829-2002 周期检验技术抽样程序及表GB/T 9286-1998 色漆和清漆漆膜的划格试验GJB150.7-86 军用设备环境试验方法太阳辐射试验GB/T 1732-1993漆膜耐冲击测定法GB/T 1865-2009 色漆和清漆人工气候老化和人工辐射曝露滤过的氙弧辐射GB/T 6739-2006 色漆和清漆铅笔法测定漆膜硬度GB 9274-1998 色漆和清漆耐液体介质的测定GB/T 3181-2008漆膜颜色标准YD/T 1537-2006 通信系统用户外机柜一般要求GB 3096-2008 声环境质量标准YD 5083-2005 电信设备抗地震性能检测规范YD 5096-2005 通信用电源设备抗地震性能检测规范GB/T 3873-1983 通信设备产品包装通用技术条件GB 8624-2006 建筑材料及制品燃烧性能分级3 术语和定义下列术语和定义适用于本标准。
3.1基站室外标准化机柜应用于通信系统, 直接处于户外气候环境条件下，集成通信电源、交直流配电、温控、监控、防雷接地和蓄电池组等系统功能，为内部通信设备提供机械和环境保护的柜体。
其特征是集成度高、扩展灵活、安装简单、支持整体运输和吊装、设备空间按逻辑分区、免进人维护等。
3.2绝热材料制作标准化机柜用板材，由面板和绝温芯材构成（我们的就一层，不存在夹芯一说）。
3.3设备柜设备柜是用于安装蓄电池以外的其它设备的独立使用空间。
3.4蓄电池柜蓄电池柜是用于安装蓄电池的独立使用空间。
3.5机架用于安装设备（或蓄电池）的支撑架。
3.6热交换器热交换器是利用内外完全隔离的两个风道传递热量的散热装置。
3.7TEC空调TEC空调是利用珀尔贴效应，采用半导体芯片进行温度控制和调节的空调。
3.8加热组件加热组件是为机柜提供加热功能的一种调温装置。
3.9馈线窗馈线窗是提供馈线进出的一种装置。
4 基本要求4.1 环境条件4.1.1 外部环境条件机柜在设计上应具备承受各种气候环境的能力，包括雨、雪、冰雹、风、冰、盐雾、沙尘暴、雷电、电磁兼容及不同等级的太阳辐射等。
4.1.1.1 温度工作温度范围：-40℃～+45℃。
贮存温度范围：-25℃～+55℃。
运输温度范围：-40℃～+70℃。
4.1.1.2 机柜外相对湿度相对湿度：5%～100%。
4.1.1.3 大气压力62KPa～101KPa。
（近似于海拔0m～5000m）4.1.1.4 太阳辐射强度总辐射强度≤1120×(1±10%）W/m2。
4.1.2 内部工作环境条件4.1.2.1 温度a)采用热交换器温控：在最大转速时保证内外温差：T内- T外≤10K。
b)采用TEC空调温控：柜内温度不超过30℃。
4.1.2.2 相对湿度设备柜、蓄电池柜（TEC空调）内相对湿度： 5%～80%。
4.2 标准化标准化机柜的组件、部件、零件、附属设备及其安装接口，应是标准的、通用的。
4.2.1 结构要求机柜内部应设置4 根或6 根安装立柱，用于安装设备和固定层板。
安装立柱能够前后移动调节。
安装立柱的间距、孔距等机柜内部尺寸结构应满足《IEC 60297-3-100-2008》和《IEC 60297-3-105-2008》的要求。
4.2.2 层板要求4.2.3 机柜内应根据用户需求配置层板，层板深度为800mm±5mm，标准型层板承重≥40kg，加强型层板承重≥80kg。
层板应便于安装和拆卸，其安装高度和前后位置可以调节。
层板的固定方式可根据用户需求，使用螺丝或弹性插销、卡接部件等固定方式。
机柜后部左右两侧各设置一条侧边扎线板或走线槽，分别用于通信线缆布线要求和电源线的布放与绑扎，所有线缆管理件设置应合理、充分、方便操作。
4.3 外观与表面处理4.3.1 涂层颜色机柜表面涂层颜色推荐使用白灰色（PANTONE 428C），如市政建设有特殊要求时，也可采用市政要求的颜色。
涂层应符合GB/T 3181-2008中的要求。
4.3.2 涂层外观喷涂后的涂层表面应连续、均匀，纹理与相应的标准样板保持一致，且无结瘤、缩孔、起泡、针孔、开裂、剥落、粉化、颗粒、流挂、露底、夹杂脏物等缺陷。
对于无喷涂处理的零件，外表面的光泽和纹理应均匀美观。
4.3.3 涂层附着力标准化机柜表面的涂层经附着力试验后，应满足GB/T 9286-1998表1中等级1的要求。
4.3.4 涂层抗冲击标准化机柜表面的涂层经抗冲击试验后，应无放射状裂纹、缺口等缺陷。
4.3.5 涂层抗老化标准化机柜表面的涂层经抗老化试验后，应符合本标准4.3.3和4.3.4条的要求。
4.3.6 涂层耐溶剂标准化机柜表面的涂层经耐溶剂试验后，目测表面不应出现失光、明显掉色和出现被擦拭的迹象。
4.3.7 涂层耐低温标准化机柜表面的涂层经耐低温试验后，目视检查涂层应不起泡、不剥落、无裂纹、无粉化、不变色、不收缩；按ISO2409进行划格附着力试验时涂层附着力应无降低。
4.3.8 丝印硬度标准化机柜表面上丝印经硬度试验后，应没有涂膜损伤痕迹。
4.3.9 丝印耐磨标准化机柜表面上丝印经耐磨试验后，不应暴露底层或底材。
4.3.10 丝印耐乙醇标准化机柜表面上丝印经耐乙醇试验后，5次无变化，20次不漏底层或底材。
4.4 结构要求4.4.1 主体结构a)标准化室外机柜内由可安装电源设备、通信设备、配线设备(DDF、ODF)、温控设备、蓄电池及其它备附件的功能区组成。
提供两种基本功能柜（设备柜、蓄电池柜）；b)标准化室外机柜内尺寸分两种规格，分别为（宽×深×高：800mm×800mm×1800mm）、（宽×深×高：800mm×800mm×1400mm）；c)顶部不允许积水；d)柜体应通过结构设计实现防水。
4.4.2 布线要求a)馈线可根据实际场景采取底部走线或通过馈线孔侧走线方式，其它外部线缆均采用底部走线方式；b)多标准化机柜之间内部走线采用柜体底座走线；c)交流线、直流线、信号线、地线分开走线、分开绑扎；d)过线孔和开孔处应磨光，不能有毛刺锐角等伤人。
4.4.3 设备柜a)打开门之后应能保证设备顺利安装和维护；b)支持19英寸（IEC297）、21英寸（ETSI）标准机架，以及支持符合机柜内尺寸安装空间要求的其它各种设备的安装；c)配电部分应含交流输入单元、整流器、直流（交流）输出单元和监控模块，机柜内部配电单元应与无线、传输设备等分舱隔离。
应为配电部分预留：800mm×800mm×500mm或800 mm×800 mm ×600 mm（宽×深×高）安装空间。
4.4.4 蓄电池柜a)蓄电池柜应有排氢装置；b)蓄电池电极铜排应加装绝缘保护盖；c)蓄电池柜应有防虫、鼠等龃齿类动物侵入的装置；d)蓄电池柜应满足兼容业界多种主流规格蓄电池的安装；e)蓄电池柜内应设置可供蓄电池抗震加固用的托盘、护栏（四面及顶部）及钢立柱，护栏上应在适当预留安装加固孔，钢立柱应在每1U距离上预留1个安装加固孔；f)蓄电池柜内蓄电池抗震机架的抗震加固能力应符合YD 5083-2005 电信设备抗地震性能检测规范及YD 5096-2005 通信用电源设备抗地震性能检测规范相关条款的规定。
4.4.5 机柜板材标准化机柜采用夹芯板时，板材厚度不应小于45mm，板面板应采用厚度不小于1mm的彩钢板，芯材选用隔热性、强度及稳定性较好的PU（密度＞40kg/m3）材料，板材传热系数应不大于0.472W/(m ²·K)。
采用钢板加绝热材料方式时，传热系数应保持一致。
4.4.6 连接和紧固a)应使用有防松装置的螺纹连接作为承载连接。
标准化机柜连接要牢固，不得有漏连、虚连现象；b)铆钉或铆固螺母应排列整齐，不允许有歪头、裂头及松动。
铆接面不允许有下凹、变形或破损。
4.4.7 门和门限位装置a)开门角度>120°；b)开门方向：左开门或者右开门；c)门限位装置在门处于“打开”状态时应具备限位作用；d)门限位装置在开门时应自动激活限位功能，关门时由手动撤消限位功能；e)门和门限位装置经过1000次开启/关闭重复操作后，应功能完好，无过度的磨损现象；f)门限位装置在限位状态下应能承受22m/s的风产生的开关门引起的静载荷，无机械破坏或功能失效；g)门锁必须采用至少三点锁紧的防盗锁，可支持挂锁；h)门铰链采用内铰链方式。
