cc2640数据手册

  • 格式：pdf
  • 大小：1.46 MB
  • 文档页数：49
2 修订历史记录............................................... 5 3 Device Comparison ..................................... 6 4 Terminal Configuration and Functions.............. 7
内容
5.16 Battery Monitor ...................................... 18 5.17 Continuous Time Comparator....................... 19 5.18 Low-Power Clocked Comparator ................... 19 5.19 Programmable Current Source ..................... 19 5.20 DC Characteristics .................................. 20 5.21 Control Input AC Characteristics.................... 20 5.22 Synchronous Serial Interface (SSI) Characteristics. 20 5.23 Typical Characteristics .............................. 21 6 Detailed Description ................................... 24 6.1 Overview ............................................ 24 6.2 Main CPU ........................................... 24 6.3 RF Core ............................................. 24 6.4 Sensor Controller ................................... 25 6.5 Memory.............................................. 26 6.6 Debug ............................................... 26 6.7 Power Management................................. 27 6.8 Clock Systems ...................................... 28 6.9 General Peripherals and Modules .................. 28 6.10 System Architecture................................. 29 7 Application Circuit ..................................... 30 8 器件和文档支持 .......................................... 32 8.1 器件支持............................................. 32 8.2 文档支持............................................. 34 8.3 其他信息............................................. 34 8.4 商标.................................................. 35 8.5 静电放电警告 ........................................ 35 8.6 Export Control Notice ............................... 35 8.7 Glossary ............................................. 35 9 机械封装和可订购信息 .................................. 36 9.1 封装信息............................................. 36
English Data Sheet: SWRS176
CC2640
ZHCSDE1 – FEBRUARY 2015

1.2 应用
• 家庭和楼宇自动化 – 已联网家用电器 – 照明 – 安全锁 – 网关 – 安防系统
• 工业 – 物流 – 生ห้องสมุดไป่ตู้制造 – 自动化 – 资产跟踪和管理 – 远程显示 – 电缆更换 – HMI – 访问控制
CC2640 含有一个 32 位 ARM Cortex-M3 处理器，与主处理器工作频率同为 48MHz，具有丰富的外设功能 集，包括一个独特的超低功耗传感器控制器，适用于在系统处于休眠模式时连接外部传感器和/或自主采集模 拟和数字数据。
凭此特性，CC2640 成为注重电池使用寿命、小型尺寸和简便实用性的各类应用的理想选择。
器件信息 (1)
封装 RGZ (QFN48) RHB (QFN32) RSM (QFN32)
封装尺寸 7.00mm x 7.00mm 5.00mm x 5.00mm 4.00mm x 4.00mm
2
器件概述
版权 © 2015, Texas Instruments Incorporated

• 外设 – 所有数字外设引脚均可连接任意 GPIO – 4 个通用定时器模块（8 × 16 位或 4 × 32 位，均 采用 PWM） – 12 位模数转换器 (ADC)、200MSPS、8 通道模 拟多路复用器
– 持续时间比较器 – 超低功耗模拟比较器 – 可编程电流源 – UART – 2x SSI（SPI、μW 和 TI） – I2C – I2S – 实时时钟 (RTC) – AES-128 安全模块 – 真随机数发生器 (TRNG) – 10、15 或 31 个 GPIO，具体取决于所用封装选
1
PRODUCTION DATA information is current as of publication date. Products conform to specifications per the terms of the Texas Instruments standard warranty. Production processing does not necessarily include testing of all parameters.
Product Folder
Sample & Buy
Technical Documents
Tools & Software
Support & Community
CC2640
ZHCSDE1 – FEBRUARY 2015
CC2640 SimpleLink™ Bluetooth® Smart 无线 MCU
• HID – 遥控 – 键盘和鼠标 – 游戏
• 配件 – 玩具 – 追踪器 – 行李牌 – 可穿戴产品
1.3 说明
CC2640 是一款面向 Bluetooth Smart 应用的无线 MCU。
此器件属于 CC26xx 系列的经济高效型超低功耗 2.4GHz RF 器件。 极低的有源 RF 和 MCU 电流以及低功 耗模式流耗可确保卓越的电池使用寿命，允许采用小型纽扣电池在能源采集型应用中使用。
• 零售 – 信标 – 广告 – 电子货架标签 (ESL)/价格标签 – 销售点/支付系统
• 健康和医疗 – 温度计 – SpO2 – 血糖仪和血压计 – 体重秤 – 生命体征监控 – 助听器
• 运动和健身设备 – 活动监视器和健身追踪器 – 心率监视器 – 跑步传感器 – 自行车传感器 – 运动手表 – 健身房器械 – 团体运动装备
1.4 功能方框图 节 1.4显示了 CC2640 的方框图。
CC2640
ZHCSDE1 – FEBRUARY 2015
版权 © 2015, Texas Instruments Incorporated
图 1-1. 方框图
器件概述
3
CC2640
ZHCSDE1 – FEBRUARY 2015

4.1 Pin Diagram – RSM Package ........................ 7 4.2 Signal Descriptions – RSM Package................. 7 4.3 Pin Diagram – RHB Package ........................ 8 4.4 Signal Descriptions – RHB Package ................. 9 4.5 Pin Diagram – RGZ Package ....................... 10 4.6 Signal Descriptions – RGZ Package................ 10 5 Specifications ........................................... 12 5.1 Absolute Maximum Ratings ......................... 12 5.2 ESD Ratings ........................................ 12 5.3 Recommended Operating Conditions............... 12 5.4 Thermal Characteristics............................. 13 5.5 Electrical Characteristics ............................ 14 5.6 General Characteristics ............................. 15 5.7 1-Mbps GFSK (Bluetooth Low Energy) – RX ....... 15 5.8 1-Mbps GFSK (Bluetooth Low Energy) – TX ....... 16

合集下载

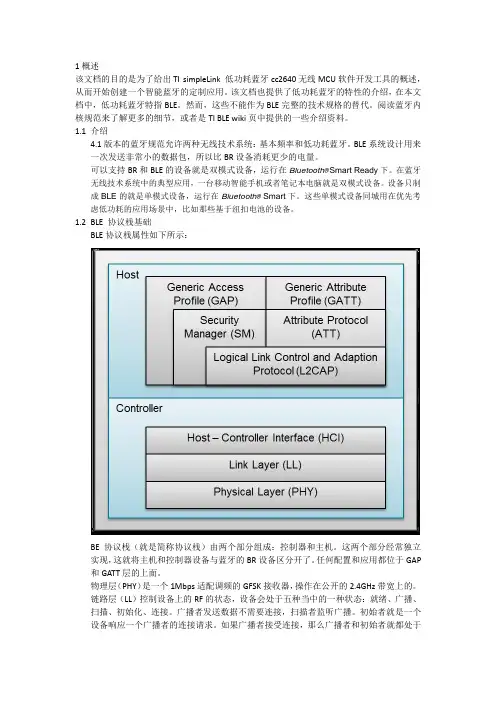

cc2640蓝牙芯片软件开发指导说明文件

cc2640蓝牙芯片软件开发指导说明文件

1概述该文档的目的是为了给出TI simpleLink 低功耗蓝牙cc2640无线MCU软件开发工具的概述，从而开始创建一个智能蓝牙的定制应用。

该文档也提供了低功耗蓝牙的特性的介绍，在本文档中，低功耗蓝牙特指BLE。

然而，这些不能作为BLE完整的技术规格的替代。

阅读蓝牙内核规范来了解更多的细节，或者是TI BLE wiki页中提供的一些介绍资料。

1.1介绍4.1版本的蓝牙规范允许两种无线技术系统：基本频率和低功耗蓝牙。

BLE系统设计用来一次发送非常小的数据包，所以比BR设备消耗更少的电量。

可以支持BR和BLE的设备就是双模式设备，运行在Bluetooth® Smart Ready下。

在蓝牙无线技术系统中的典型应用，一台移动智能手机或者笔记本电脑就是双模式设备。

设备只制成BLE的就是单模式设备，运行在Bluetooth® Smart下。

这些单模式设备同城用在优先考虑低功耗的应用场景中，比如那些基于纽扣电池的设备。

1.2BLE 协议栈基础BLE协议栈属性如下所示：BE协议栈（就是简称协议栈）由两个部分组成：控制器和主机。

这两个部分经常独立实现，这就将主机和控制器设备与蓝牙的BR设备区分开了。

任何配置和应用都位于GAP 和GATT层的上面。

物理层（PHY）是一个1Mbps适配调频的GFSK接收器，操作在公开的2.4GHz带宽上的。

链路层（LL）控制设备上的RF的状态，设备会处于五种当中的一种状态：就绪、广播、扫描、初始化、连接。

广播者发送数据不需要连接，扫描者监听广播。

初始者就是一个设备响应一个广播者的连接请求。

如果广播者接受连接，那么广播者和初始者就都处于连接状态。

当一台设备处于连接状态，他将处于两种角色当中的一种，主机或从机。

初始化连接的设备就成了主机，而接受请求的就变成了从机。

主机控制接口（HCI）层，提供了一种控制器和主机之间的通讯手段的标准接口。

该层也可以通过一个软件接口或者一个硬件接口如UART，SPI，或者USB来实现。

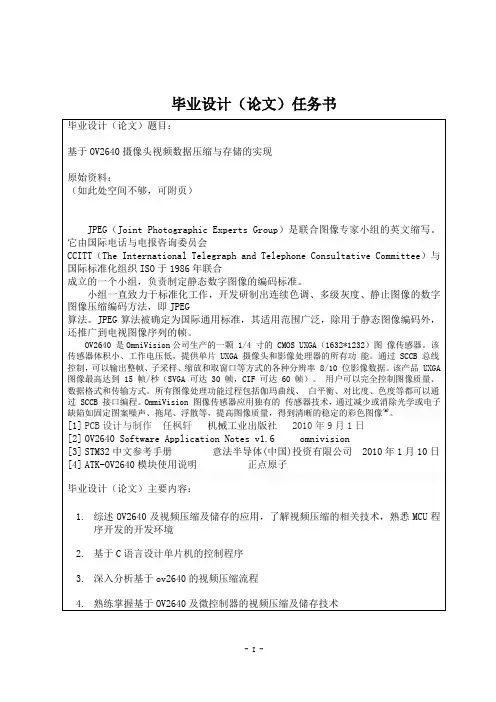

基于OV2640视频数据压缩与储存的实现
