虹吸与重力比较

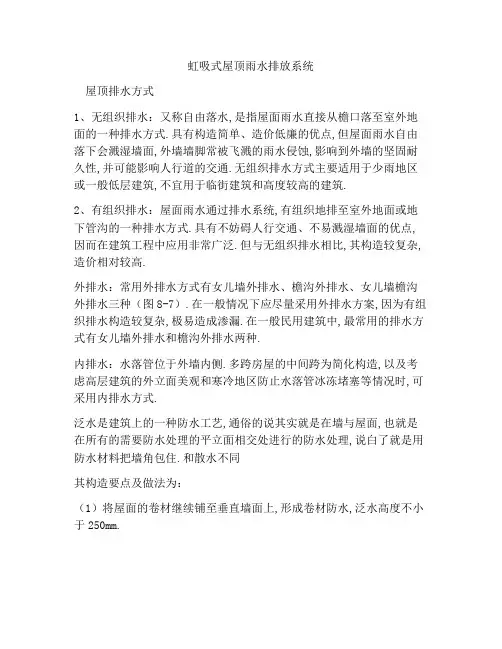

虹吸式屋顶雨水排放系统屋顶排水方式1、无组织排水：又称自由落水,是指屋面雨水直接从檐口落至室外地面的一种排水方式.具有构造简单、造价低廉的优点,但屋面雨水自由落下会溅湿墙面,外墙墙脚常被飞溅的雨水侵蚀,影响到外墙的坚固耐久性,并可能影响人行道的交通.无组织排水方式主要适用于少雨地区或一般低层建筑,不宜用于临街建筑和高度较高的建筑.2、有组织排水：屋面雨水通过排水系统,有组织地排至室外地面或地下管沟的一种排水方式.具有不妨碍人行交通、不易溅湿墙面的优点,因而在建筑工程中应用非常广泛.但与无组织排水相比,其构造较复杂,造价相对较高.外排水：常用外排水方式有女儿墙外排水、檐沟外排水、女儿墙檐沟外排水三种（图8-7）.在一般情况下应尽量采用外排水方案,因为有组织排水构造较复杂,极易造成渗漏.在一般民用建筑中,最常用的排水方式有女儿墙外排水和檐沟外排水两种.内排水：水落管位于外墙内侧.多跨房屋的中间跨为简化构造,以及考虑高层建筑的外立面美观和寒冷地区防止水落管冰冻堵塞等情况时,可采用内排水方式.泛水是建筑上的一种防水工艺,通俗的说其实就是在墙与屋面,也就是在所有的需要防水处理的平立面相交处进行的防水处理,说白了就是用防水材料把墙角包住.和散水不同其构造要点及做法为：（1）将屋面的卷材继续铺至垂直墙面上,形成卷材防水,泛水高度不小于250mm.（2）在屋面与垂直女儿墙面的交接缝处,砂浆找平层应抹成圆弧形或45度斜面,上刷卷材胶粘剂,使卷材胶粘密实,避免卷材架空或折断,并加铺一层卷材.（3）做好泛水上口的卷材收头固定,防止卷材在垂直墙面上下滑.一般做法是：在垂直墙中凿出通长的凹槽,降卷材收头压入凹槽内,用防水压条钉压后再用密封材料嵌填封严,外抹水泥砂浆保护.凹槽上部的墙体亦应做防水处理.泛水是指屋面女儿墙、挑檐或高低屋面墙体的防水做法,其主要作用就是保证女儿墙、挑檐、高低屋面墙不受雨水冲刷,以及保护屋面其余地方的防水层（不至于进水）.虹吸式屋顶雨水系统的原理就是依靠特殊的雨水斗的设计，实行汽水分离，从而使雨水立管中为满流状态，当立管中的水达到一定的容量时，虹吸作用就产生了。

虹吸现象物理原理
虹吸现象的物理原理是液体在一根管道中上升的力大于重力。

具体来说，虹吸现象涉及到以下几个物理原理：
1. 大气压力：虹吸现象需要依赖大气压力，即大气对地表施加的垂直向下的压强。

大气压力会推动液体上升。

2. 管道形状与气液界面张力：虹吸现象需要一个“J”形或者“U”形的管道，其中一端要能够达到液体表面。

在管道的液体/气
体界面上存在一个称为界面张力的力，这个力会对液体提供一定的支持。

3. 吸入液体的初始能量：虹吸现象开始时，需要对液体施加某种力，使其离开液体表面并进入管道。

例如，将虹吸管吸入口放入口中并吸入，会通过口腔的低压区域吸引液体进入管道。

综合上述原理，虹吸的工作过程一般可描述如下：首先，通过吸入液体的初始能量，液体会被吸入管道，并开始上升。

接着，管道内液体上升后，形成一定高度差，液体在管道中的重力势能增加。

然而，由于大气压力和界面张力的作用，上方液体的上升力大于其重力，使得液体能够继续上升，形成虹吸效应。

最后，当液体完全从一端上升到另一端，虹吸就完成了。

总而言之，虹吸现象的产生离不开大气压力、管道形状与气液界面张力以及吸入液体的初始能量等物理原理的互相作用。

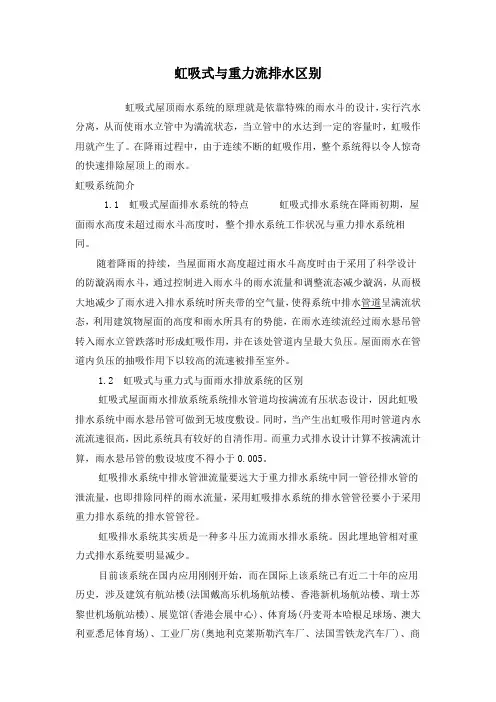

虹吸式与重力流排水区别虹吸式屋顶雨水系统的原理就是依靠特殊的雨水斗的设计，实行汽水分离，从而使雨水立管中为満流状态，当立管中的水达到一定的容量时，虹吸作用就产生了。

在降雨过程中，由于连续不断的虹吸作用，整个系统得以令人惊奇的快速排除屋顶上的雨水。

虹吸系统简介1.1 虹吸式屋面排水系统的特点虹吸式排水系统在降雨初期，屋面雨水高度未超过雨水斗高度时，整个排水系统工作状况与重力排水系统相同。

随着降雨的持续，当屋面雨水高度超过雨水斗高度时由于采用了科学设计的防漩涡雨水斗，通过控制进入雨水斗的雨水流量和调整流态减少漩涡，从而极大地减少了雨水进入排水系统时所夹带的空气量，使得系统中排水管道呈满流状态，利用建筑物屋面的高度和雨水所具有的势能，在雨水连续流经过雨水悬吊管转入雨水立管跌落时形成虹吸作用，并在该处管道内呈最大负压。

屋面雨水在管道内负压的抽吸作用下以较高的流速被排至室外。

1.2 虹吸式与重力式与面雨水排放系统的区别虹吸式屋面雨水排放系统系统排水管道均按满流有压状态设计，因此虹吸排水系统中雨水悬吊管可做到无坡度敷设。

同时，当产生出虹吸作用时管道内水流流速很高，因此系统具有较好的自清作用。

而重力式排水设计计算不按满流计算，雨水悬吊管的敷设坡度不得小于0.005。

虹吸排水系统中排水管泄流量要远大于重力排水系统中同一管径排水管的泄流量，也即排除同样的雨水流量，采用虹吸排水系统的排水管管径要小于采用重力排水系统的排水管管径。

虹吸排水系统其实质是一种多斗压力流雨水排水系统。

因此埋地管相对重力式排水系统要明显减少。

目前该系统在国内应用刚刚开始，而在国际上该系统已有近二十年的应用历史，涉及建筑有航站楼(法国戴高乐机场航站楼、香港新机场航站楼、瑞士苏黎世机场航站楼)、展览馆(香港会展中心)、体育场(丹麦哥本哈根足球场、澳大利亚悉尼体育场)、工业厂房(奥地利克莱斯勒汽车厂、法国雪铁龙汽车厂)、商业中心、停车场、货运仓库、办公大楼等等。

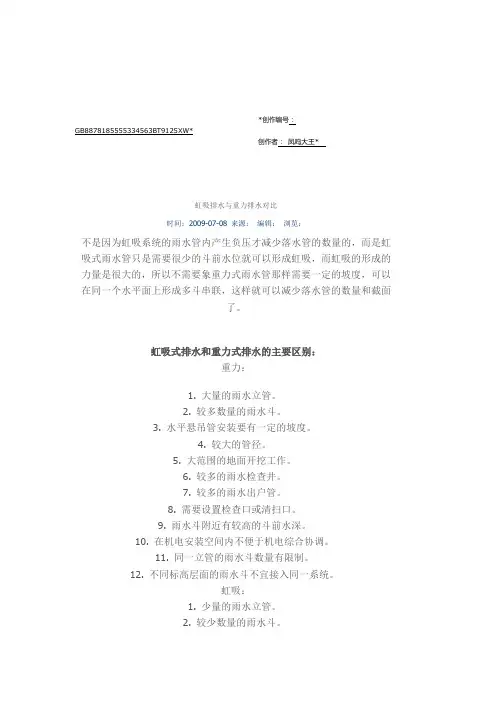

*创作编号：GB8878185555334563BT9125XW*创作者：凤呜大王*虹吸排水与重力排水对比时间：2009-07-08 来源：编辑：浏览：不是因为虹吸系统的雨水管内产生负压才减少落水管的数量的，而是虹吸式雨水管只是需要很少的斗前水位就可以形成虹吸，而虹吸的形成的力量是很大的，所以不需要象重力式雨水管那样需要一定的坡度，可以在同一个水平面上形成多斗串联，这样就可以减少落水管的数量和截面了。

虹吸式排水和重力式排水的主要区别：重力：1. 大量的雨水立管。

2. 较多数量的雨水斗。

3. 水平悬吊管安装要有一定的坡度。

4. 较大的管径。

5. 大范围的地面开挖工作。

6. 较多的雨水检查井。

7. 较多的雨水出户管。

8. 需要设置检查口或清扫口。

9. 雨水斗附近有较高的斗前水深。

10. 在机电安装空间内不便于机电综合协调。

11. 同一立管的雨水斗数量有限制。

12. 不同标高层面的雨水斗不宜接入同一系统。

虹吸：1. 少量的雨水立管。

2. 较少数量的雨水斗。

3. 水平集水管安装不需要坡度。

4. 较小的管径。

5. 最少的地面开挖工作。

6. 最少的雨水检查井。

7. 较少的雨水出户管。

8. 不需要设置检查口或清扫口（因为虹吸雨水斗的设计可隔截垃圾及大颗粒状物质进入系统以及系统具有自洁功能）。

9. 雨水斗附近的斗前水深较低（也可通过系统调节控制屋面集水厚度）。

10. 在机电安装空间内始终只保持一个安装高度，便于机电综合协调。

11. 同一立管的雨水斗数量没有限制。

12. 不同标高层面的雨水斗可接入同一系统。

虹吸雨水排放系统时间：2008-03-25 来源：编辑：浏览：671虹吸雨水排放系统采用独特设计的雨水斗，使雨水在很浅的天沟水深下，即可在管道中形成满管流状态。

利用建筑屋的高度和落水具有的势能，在管道中产生局部真空，使雨水斗及水平管内的水流获得附加的压力，形成虹吸现象。

利用虹吸的作用，极大地加快水在排水管内的流速，快速排放屋面雨水。
