嵌入式开发中的软件架构设计嵌入式开发是现代科技领域中的重要一环，它涉及到各种智能设备和嵌入式系统的开发与设计。

在嵌入式开发中，软件架构设计起着至关重要的作用。

本文将介绍嵌入式开发中的软件架构设计原则、常见的软件架构模式，以及如何选择适合的软件架构设计方案。

一、嵌入式开发中的软件架构设计原则在进行嵌入式软件架构设计时，需要遵循一些基本原则，以确保软件架构的稳定性、可靠性和可维护性。

以下是几个重要的原则：1. 模块化设计：嵌入式系统通常由多个模块组成，每个模块负责不同的功能。

模块化设计可以使系统的各个模块相互独立，易于调试和维护。

2. 可重用性：合理设计软件模块，以便于在不同的项目中重复使用。

这将提高开发效率，减少代码量，降低项目开发成本。

3. 可扩展性：嵌入式系统的需求可能会随时间不断变化。

因此，软件架构设计应具备良好的可扩展性，以便于根据实际需求进行系统的扩展和升级。

4. 可靠性和安全性：嵌入式系统通常面临着严格的可靠性和安全性要求。

软件架构设计应当考虑到系统的性能和稳定性，并采取相应的措施来确保数据的安全性。

5. 性能优化：嵌入式系统通常拥有有限的资源，包括处理能力、内存和存储空间等。

软件架构设计应当考虑到这些资源限制，并尽可能优化系统的性能。

二、常见的嵌入式软件架构模式针对不同的应用场景和需求，存在多种嵌入式软件架构模式可供选择。

以下是一些常见的模式：1. 单机框架模式：在这种模式下，嵌入式系统作为一个单一的实体存在，所有的功能模块都运行在同一台设备上。

这种模式适用于资源较为充足、功能相对简单的嵌入式系统。

2. 分布式框架模式：在这种模式下，嵌入式系统的各个功能模块分布在不同的设备上，通过网络进行通信和协作。

这种模式适用于功能复杂、需要协同工作的嵌入式系统。

3. 客户端-服务器模式：这种模式下，嵌入式系统被分为客户端和服务器两个部分。

客户端负责与用户进行交互，服务器负责处理数据和逻辑。

这种模式适用于需要与用户进行交互的嵌入式系统。

嵌入式软件开发如果具有更好的阅读性、扩展性以及维护性，就需要考虑很多因素。

今天给大家分享几个嵌入式软件设计的原则。

1 设计原则SRP 单一职责原则Single Responsibility Principle每个函数或者功能块只有一个职责，只有一个原因会使其改变。

OCP 开放一封闭原则The Open-Closed Principle对于扩展是开放的，对于修改是封闭的。

DIP 依赖倒置原则Dependency Inversion Principle高层模块和低层模块应该依赖中间抽象层（即接口），细节应该依赖于抽象。

ISP 接口隔离原则Interface Segregation Principle接口尽量细化，同时方法尽量少，不要试图去建立功能强大接口供所有依赖它的接口去调用。

LKP 最少知道原则Least Knowledge Principle一个子模块应该与其它模块保持最少的了解。

图片2 单一职责原则(SRP)函数或功能应该仅有一个引起它变化的原因。

单一职责原则是最简单但又最难运用的原则，需要按职责分割大模块，如果一个子模块承担的职责过多，就等于把这些职责耦合在一起，一个职责的变化可能会削弱或抑制这个模块完成其他职责的能力。

划分依据是影响它改变的只有一个原因，并不是单纯理解的一个模块只实现一个功能，对函数层面也是如此。

2.1 什么是职责在SRP 中把职责定义为“变化的原因”(a reason for change)，如果有可能存在多于一个的动机去改变一个子模块，表明这个模块就具有多个职责。

有时很难注意到这点，习惯以组的形式去考虑职责。

例如Modem 程序接口，大多数人会认为这个接口看起来非常合理。

//interface Modem 违反SRPvoid connect();void disconnect();void send();void recv();然而，该接口中却显示出两个职责。

第一个职责是连接管理，第二个职责是数据通信，connect和disconnect函数进行调制解调器的连接处理，send 和recv 函数进行数据通信。

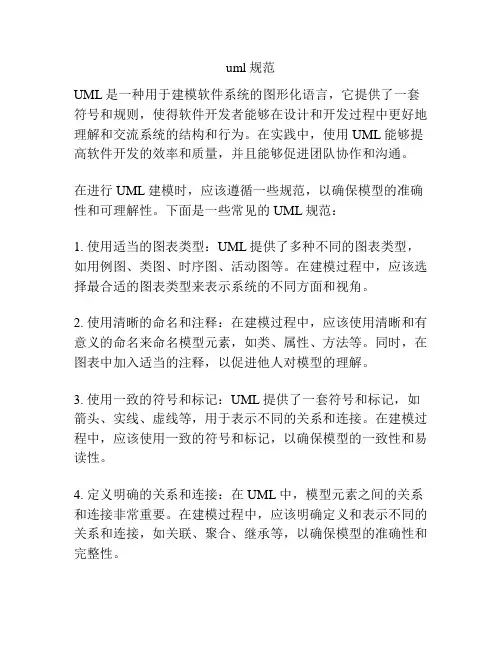

uml规范UML是一种用于建模软件系统的图形化语言，它提供了一套符号和规则，使得软件开发者能够在设计和开发过程中更好地理解和交流系统的结构和行为。

在实践中，使用UML能够提高软件开发的效率和质量，并且能够促进团队协作和沟通。

在进行UML建模时，应该遵循一些规范，以确保模型的准确性和可理解性。

下面是一些常见的UML规范：1. 使用适当的图表类型：UML提供了多种不同的图表类型，如用例图、类图、时序图、活动图等。

在建模过程中，应该选择最合适的图表类型来表示系统的不同方面和视角。

2. 使用清晰的命名和注释：在建模过程中，应该使用清晰和有意义的命名来命名模型元素，如类、属性、方法等。

同时，在图表中加入适当的注释，以促进他人对模型的理解。

3. 使用一致的符号和标记：UML提供了一套符号和标记，如箭头、实线、虚线等，用于表示不同的关系和连接。

在建模过程中，应该使用一致的符号和标记，以确保模型的一致性和易读性。

4. 定义明确的关系和连接：在UML中，模型元素之间的关系和连接非常重要。

在建模过程中，应该明确定义和表示不同的关系和连接，如关联、聚合、继承等，以确保模型的准确性和完整性。

5. 使用适当的颜色和样式：在建模过程中，可以使用适当的颜色和样式来增强模型的可视化效果。

例如，可以使用不同的颜色表示不同的元素类型，或者使用不同的样式表示不同的模型状态。

6. 使用适当的层次和抽象级别：在建模过程中，应该使用适当的层次和抽象级别来表示系统的不同层次和组成部分。

例如，可以使用包和子系统来组织和管理模型的各个部分。

7. 更新和维护模型：在软件开发过程中，系统需求和设计可能会不断变化。

因此，建模过程应该是一个持续的过程，需要不断更新和维护模型，以保持其与实际系统的一致性。

总之，UML规范提供了一套准则和规则，帮助软件开发人员有效地建模和设计软件系统。

通过遵循这些规范，可以提高模型的可理解性、可维护性和可重用性，从而提高软件开发的效率和质量。

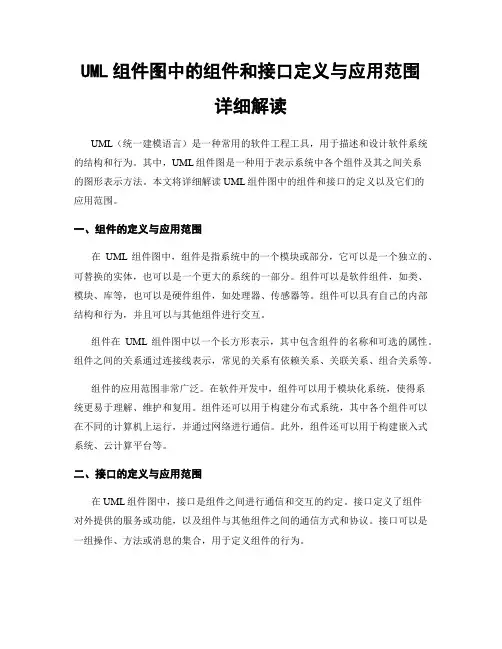

UML组件图中的组件和接口定义与应用范围详细解读UML（统一建模语言）是一种常用的软件工程工具，用于描述和设计软件系统的结构和行为。

其中，UML组件图是一种用于表示系统中各个组件及其之间关系的图形表示方法。

本文将详细解读UML组件图中的组件和接口的定义以及它们的应用范围。

一、组件的定义与应用范围在UML组件图中，组件是指系统中的一个模块或部分，它可以是一个独立的、可替换的实体，也可以是一个更大的系统的一部分。

组件可以是软件组件，如类、模块、库等，也可以是硬件组件，如处理器、传感器等。

组件可以具有自己的内部结构和行为，并且可以与其他组件进行交互。

组件在UML组件图中以一个长方形表示，其中包含组件的名称和可选的属性。

组件之间的关系通过连接线表示，常见的关系有依赖关系、关联关系、组合关系等。

组件的应用范围非常广泛。

在软件开发中，组件可以用于模块化系统，使得系统更易于理解、维护和复用。

组件还可以用于构建分布式系统，其中各个组件可以在不同的计算机上运行，并通过网络进行通信。

此外，组件还可以用于构建嵌入式系统、云计算平台等。

二、接口的定义与应用范围在UML组件图中，接口是组件之间进行通信和交互的约定。

接口定义了组件对外提供的服务或功能，以及组件与其他组件之间的通信方式和协议。

接口可以是一组操作、方法或消息的集合，用于定义组件的行为。

接口在UML组件图中以一个圆形表示，其中包含接口的名称和可选的操作。

接口可以与组件关联，表示组件实现了该接口，也可以与其他接口关联，表示接口之间的依赖关系。

接口的应用范围也非常广泛。

在软件开发中，接口用于实现组件之间的解耦，使得组件可以独立开发和测试。

接口还可以用于实现组件的替换和升级，只需保持接口不变，即可替换底层实现。

此外，接口还可以用于实现系统的插件机制，使得系统可以动态加载和卸载插件。

三、组件和接口的应用案例为了更好地理解组件和接口的应用，以下是一个简单的案例。

假设我们正在开发一个电子商务系统，其中包含商品管理、订单管理和用户管理三个模块。

13种uml简介、工具及示例UML（Unified Modeling Language）是一种用于软件开发的标准化建模语言，它使用图形表示法来描述软件系统的不同方面。

在软件开发过程中，使用UML可以帮助开发人员更清晰地理解系统的结构和行为，从而更好地进行设计和实现。

UML提供了包括结构模型、行为模型和交互模型在内的多种建模方式，其中每种模型都有各自的符号和语法规则。

通过使用这些模型，开发人员可以将系统分解成不同的部分，然后逐步细化这些部分的设计，以便更好地组织和管理项目。

在UML中，最常用的建模元素包括用例图、类图、时序图、活动图、状态图等。

每种图表都有其特定的用途和表达能力，开发人员可以根据实际需要选择合适的图表进行建模。

除了建模元素外，UML还定义了一系列的建模工具，这些工具可以帮助开发人员更高效地进行建模和分析。

其中一些常用的建模工具包括Enterprise Architect、Rational Rose、StarUML等。

下面将对13种UML简介、工具及示例进行详细介绍：1. 用例图（Use Case Diagram）用例图是UML中描述系统功能和用户交互的基本图表之一。

它用椭圆表示用例，用直线连接用例和参与者，展示了系统外部用户和系统之间的交互。

用例图可以帮助开发人员更清晰地理解系统的功能需求，从而指导系统的设计和实现。

示例：一个简单的在线购物系统的用例图包括用例“浏览商品”、“添加商品到购物车”、“提交订单”等，以及参与者“顾客”和“管理员”。

2. 类图（Class Diagram）类图是UML中描述系统结构和静态关系的基本图表之一。

它用矩形表示类，用线连接类之间的关系，包括关联关系、聚合关系、继承关系等。

类图可以帮助开发人员更清晰地理解系统的对象结构和类之间的关系，从而支持系统的设计和重构。

示例：一个简单的学生信息管理系统的类图包括类“学生”、“课程”、“教师”等，以及它们之间的关系如“选修”、“授课”等。

嵌入式系统开发规范总结嵌入式系统开发是指在嵌入式硬件平台上进行软件开发的过程。

与传统的软件开发不同，嵌入式系统开发具有更高的实时性、可靠性和安全性要求，因此需要制定一些规范来确保软件的质量和稳定性。

本文将总结嵌入式系统开发中常见的规范，并提供一些最佳实践建议。

1. 编码规范编码规范是嵌入式系统开发中非常重要的一项规范，它可以统一代码的风格，提高代码的可读性和可维护性。

以下是一些常见的编码规范：- 使用有意义的变量和函数名，避免使用缩写和无意义的命名。

- 保持代码的缩进和对齐的一致性，使用适当的空格和换行符来提高代码的可读性。

- 避免使用魔法数值，使用常量或宏来代替。

- 函数和模块的长度应该适中，避免过长或过短的函数和模块。

- 注释应该清晰明了，解释代码的意图和实现方法。

2. 接口规范在嵌入式系统开发中，接口规范是非常重要的，它可以确保不同组件之间的互操作性和兼容性。

以下是一些常见的接口规范：- 使用标准格式的接口定义，例如C语言的头文件。

- 接口的名称应该清晰明了，表达其功能和用途。

- 输入参数和返回值应该有明确的定义和数据类型。

- 接口的使用应该符合预期的行为，不应该有副作用。

3. 内存管理规范嵌入式系统的资源是有限的，因此内存管理是非常重要的。

以下是一些常见的内存管理规范：- 合理使用堆栈和堆内存，避免栈溢出和内存泄漏。

- 使用静态内存分配的方式，避免使用动态内存分配。

- 对于长时间运行的系统，应该注意内存的泄漏和碎片问题。

4. 任务调度规范嵌入式系统通常包含多个任务，任务调度是系统正常运行的基础。

以下是一些常见的任务调度规范：- 优先级应该根据任务的紧急程度来设定，高优先级的任务应该尽早执行。

- 任务调度的算法应该合理，避免出现死锁和饥饿的情况。

- 对于多核处理器，应该合理分配任务的执行顺序和核心。

5. 驱动开发规范驱动开发是嵌入式系统开发中的一个重要环节，它负责与硬件进行交互。

以下是一些常见的驱动开发规范：- 遵循硬件的编程手册和规范，确保驱动与硬件的兼容性。

嵌入式软件设计方案引言嵌入式软件设计在现代科技发展中扮演着重要的角色。

嵌入式系统是一类特殊的计算机系统，通常嵌入在其他设备中，用于控制和管理设备的功能。

嵌入式软件在各个行业都有广泛的应用，如汽车行业、通信行业、医疗设备等。

本文将讨论嵌入式软件设计的基本原则和步骤，并给出一个示例来说明具体的设计方案。

基本原则可靠性嵌入式软件的可靠性是设计的核心要素之一。

嵌入式系统通常是用于控制和管理关键设备和功能的，并且往往要在恶劣环境中运行，如高温、湿度、振动等。

因此，软件设计要考虑到系统的可靠性，尽量避免故障和错误。

效率嵌入式系统通常有资源限制，如内存、处理器速度等。

因此，嵌入式软件设计需要尽可能高效地利用系统资源，以提高系统的性能和响应速度。

可维护性嵌入式软件设计要考虑到系统的可维护性。

嵌入式系统的生命周期通常很长，需要在产品的整个生命周期内进行维护和升级。

因此，软件设计要具备良好的可维护性，方便进行代码调试、修改和扩展。

设计步骤系统需求分析在进行嵌入式软件设计之前，需要进行系统需求分析。

这包括对系统功能、资源要求、性能要求等方面进行全面的分析和规划。

通过系统需求分析，可以明确设计的目标和约束，为后续的设计工作提供指导。

架构设计架构设计是嵌入式软件设计的关键步骤之一。

在架构设计阶段，需要确定软件系统的组织结构、模块划分、通信接口等。

良好的架构设计可以提高系统的可维护性和可扩展性，同时也确保系统的性能和可靠性。

在进行模块设计时，需要将系统按功能划分成多个模块，并确定模块之间的接口和交互方式。

每个模块需要明确其功能和责任，以便在实施阶段进行模块开发和集成。

模块设计也要考虑到系统的资源限制和效率要求，以便进行资源优化和性能优化。

接口设计接口设计是嵌入式软件开发中的重要环节。

在接口设计时，需要定义各个模块之间的接口规范，包括数据格式、传输方式、通信协议等。

良好的接口设计可以确保模块之间的良好协作和数据交换。

编码实现在编码实现阶段，根据模块设计和接口设计的要求，进行具体的编码和开发工作。

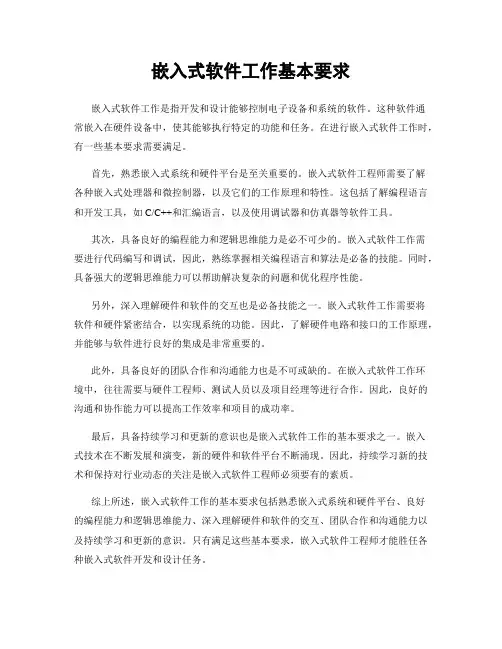

嵌入式软件工作基本要求嵌入式软件工作是指开发和设计能够控制电子设备和系统的软件。

这种软件通常嵌入在硬件设备中，使其能够执行特定的功能和任务。

在进行嵌入式软件工作时，有一些基本要求需要满足。

首先，熟悉嵌入式系统和硬件平台是至关重要的。

嵌入式软件工程师需要了解各种嵌入式处理器和微控制器，以及它们的工作原理和特性。

这包括了解编程语言和开发工具，如C/C++和汇编语言，以及使用调试器和仿真器等软件工具。

其次，具备良好的编程能力和逻辑思维能力是必不可少的。

嵌入式软件工作需要进行代码编写和调试，因此，熟练掌握相关编程语言和算法是必备的技能。

同时，具备强大的逻辑思维能力可以帮助解决复杂的问题和优化程序性能。

另外，深入理解硬件和软件的交互也是必备技能之一。

嵌入式软件工作需要将软件和硬件紧密结合，以实现系统的功能。

因此，了解硬件电路和接口的工作原理，并能够与软件进行良好的集成是非常重要的。

此外，具备良好的团队合作和沟通能力也是不可或缺的。

在嵌入式软件工作环境中，往往需要与硬件工程师、测试人员以及项目经理等进行合作。

因此，良好的沟通和协作能力可以提高工作效率和项目的成功率。

最后，具备持续学习和更新的意识也是嵌入式软件工作的基本要求之一。

嵌入式技术在不断发展和演变，新的硬件和软件平台不断涌现。

因此，持续学习新的技术和保持对行业动态的关注是嵌入式软件工程师必须要有的素质。

综上所述，嵌入式软件工作的基本要求包括熟悉嵌入式系统和硬件平台、良好的编程能力和逻辑思维能力、深入理解硬件和软件的交互、团队合作和沟通能力以及持续学习和更新的意识。

只有满足这些基本要求，嵌入式软件工程师才能胜任各种嵌入式软件开发和设计任务。

嵌入式开发中的图形用户界面设计一、概述在嵌入式开发领域，图形用户界面（Graphical User Interface，简称GUI）设计是用户与设备交互的重要环节。

良好的GUI设计能够提升用户体验，加强设备的易用性和功能性。

本文将介绍嵌入式开发中的图形用户界面设计的原理、方法和注意事项。

二、图形用户界面的基本原理1. 视觉设计原则图形用户界面的设计要考虑到用户的感知和视觉需求。

界面的颜色、图标、字体等元素需要与设备的功能相匹配，同时也要符合用户的审美和习惯。

清晰简洁的界面设计可以减少用户的学习成本和操作错误。

2. 用户交互原则用户界面的交互应该简单明了，易于理解和操作。

通过合理的交互设计，用户可以方便地输入、输出信息，完成各种功能操作。

界面元素的布局、按钮的设计和触摸反馈等都是需要考虑的重要因素。

3. 多平台兼容性原则在嵌入式开发中，同一个GUI可能需要在不同的平台上运行，比如小尺寸屏幕、大尺寸屏幕等。

因此，应该设计可伸缩和适用于不同分辨率的界面元素，以保持一致的用户体验和操作方式。

三、图形用户界面设计方法1. 了解用户需求在进行GUI设计之前，要充分了解目标用户的需求和使用场景。

通过调研、访谈等方法，获取用户的反馈和建议，确定设计的方向和重点。

2. 建立界面原型使用界面原型工具，可以快速搭建出GUI的草图，包括界面布局、元素样式等。

原型可以帮助开发团队和用户更好地理解设计思路，及时修改和优化。

3. 选择合适的设计工具根据项目需求和团队成员的熟悉程度，选择适合的设计工具。

常用的GUI设计工具有Adobe XD、Sketch、Axure RP等，它们提供了丰富的组件库和交互功能，支持导出设计图和界面规范。

4. 设计布局和元素根据用户需求和设备特点，合理设计界面的布局和元素的样式。

布局应该简洁明了，避免信息过载；元素的样式要统一，保持可读性和识别性。

5. 进行用户测试设计完成后，可以邀请一些目标用户参与测试，收集他们的反馈和建议。

嵌入式产品的设计规范和标准在当今数字化时代，嵌入式产品已经成为我们日常生活中不可或缺的一部分。

从智能手机、智能家居设备到工业自动化系统，嵌入式产品的应用范围越来越广泛。

然而，设计一个优秀的嵌入式产品并不是一件容易的事情。

为了确保产品的质量和性能，设计规范和标准变得至关重要。

首先，嵌入式产品的设计规范应该考虑到产品的功能和性能需求。

在设计之初，需要明确产品的功能定位和需求，以确保产品能够满足用户的需求。

此外，产品的性能指标也是设计规范的重要内容，包括功耗、运行速度、稳定性等。

其次，设计规范还应该考虑产品的可靠性和安全性。

嵌入式产品往往会运行在各种环境下，包括高温、低温、高湿等恶劣条件。

因此，在设计过程中需要考虑产品的耐受能力，并采取相应的措施来确保产品的可靠性。

此外，安全性也是设计规范中的重要内容，要确保产品在使用过程中不会对用户造成危害。

另外，设计规范还应该考虑产品的外观设计和人机交互。

一个优秀的嵌入式产品不仅在功能上出色，外观设计也应该吸引用户的眼球。

同时，在人机交互方面，产品应该具有友好的界面设计和良好的用户体验，以提升用户满意度。

除了设计规范，嵌入式产品的设计还需要符合相关的标准。

例如，在电子产品方面，产品需要符合国家相关的安全标准和电磁兼容性标准，以确保产品在销售时不会出现问题。

此外，在通信领域，产品也需要符合相关的通信标准，以保证产品在不同网络环境下的稳定性和兼容性。

总的来说，设计规范和标准是设计一个优秀的嵌入式产品的基础。

只有在严格遵循规范和标准的情况下，才能确保产品的质量和性能。

因此，在设计过程中，设计团队应该注重规范和标准的制定和遵守，以确保产品的成功上市和用户满意度。

嵌入式软件设计方案嵌入式软件设计方案是指在嵌入式系统中进行软件设计和开发的方案。

嵌入式系统是指通过程序控制实现特定功能的系统，通常用于控制、监测和通信等领域。

嵌入式软件设计方案需要考虑硬件平台、系统功能和应用需求等因素，以确保软件的稳定性、可靠性和性能。

一、硬件平台选择在进行嵌入式软件设计时，首先需要选择合适的硬件平台。

硬件平台的选择应根据系统的功能需求、性能要求和成本预算等因素进行综合考虑。

常见的硬件平台有ARM、MIPS、PowerPC等。

对于特定的应用需求，还可以选择专用的硬件平台，如DSP芯片、FPGA等。

二、系统功能设计根据系统需求和应用场景，确定系统的功能设计。

系统功能设计包括系统模块划分、接口定义和功能实现等方面。

系统的模块划分应合理分配各个功能模块的职责和任务，并明确模块之间的接口和通信方式。

接口定义需要考虑接口的实现方式、传输速率、数据格式等因素。

功能实现需要根据系统需求编写相应的程序代码。

三、软件架构设计软件架构设计是嵌入式软件设计的重要环节。

软件架构设计需要考虑系统的性能、稳定性、可靠性和可扩展性等因素。

常见的软件架构设计模式有单片机架构、分层架构和模块化架构等。

选择合适的软件架构有助于提高软件的可维护性和代码的复用性。

四、算法优化与编程实现对于一些性能要求较高或者资源受限的嵌入式系统，需要进行算法优化和编程实现。

算法优化可以通过优化算法的实现方式、数据结构和算法的计算复杂度等方面来提高系统的性能。

编程实现需要采用高效的编程技巧和编程语言，如汇编语言、C语言等。

五、软件测试与调试完成软件的设计和开发后，需要进行软件的测试和调试。

软件测试包括功能测试、性能测试、稳定性测试和兼容性测试等。

测试过程中需要模拟真实环境进行测试，并进行错误修复和性能优化等工作。

调试过程中可以利用调试工具和调试器对软件进行单步调试和内存查看等操作。

六、软件维护与更新完成嵌入式软件的设计和开发后，还需要进行软件的维护和更新。

简述uml的使用准则UML（Unified Modeling Language）是一种用于软件系统设计和开发的标准建模语言。

它提供了一种统一的方法来描述、可视化、规范和文档化系统的各个方面。

在软件开发过程中，UML被广泛应用于需求分析、系统设计、结构设计、行为建模等方面。

在使用UML时，有一些准则和规范需要遵守，以确保模型的准确性和可读性。

下面将简要介绍一些UML的使用准则：1. 选择合适的图形符号：UML提供了多种图形符号，如类图、用例图、时序图等。

在选择图形符号时，应根据需求和目的来决定使用哪种图形符号，以清晰地表达系统的不同方面。

2. 保持简洁：在设计UML模型时，应避免过多的细节和冗余信息。

只关注系统的关键特性和交互，以便于理解和沟通。

3. 使用一致的命名规范：在命名类、方法、属性等元素时，应使用一致的命名规范，以便于他人理解和使用。

命名应具有描述性，并遵循相关的编码规范。

4. 使用适当的关系和连接：在类图中，使用适当的关系和连接来表示类之间的关系。

例如，使用关联关系表示对象之间的关联关系，使用继承关系表示类之间的继承关系。

确保关系和连接的使用符合设计意图。

5. 使用注释和文档：在UML模型中，使用注释和文档来解释和说明模型的各个部分。

注释和文档应具有清晰的语言和格式，以便于他人理解和参考。

6. 使用合适的图例：在UML模型中，使用合适的图例来解释和说明模型的各个元素和关系。

图例应具有清晰的标签和说明，以便于他人理解和使用。

7. 遵循UML标准：UML有一套标准规范，包括符号、语法和语义等方面。

在使用UML时，应遵循这些标准规范，以确保模型的一致性和可读性。

8. 使用工具支持：在设计和开发UML模型时，可以使用专业的UML 建模工具来辅助。

这些工具提供了丰富的功能和特性，可以提高效率和准确性。

使用UML建模需要遵循一系列的准则和规范。

这些准则和规范可以提高模型的准确性、可读性和可维护性，有助于提高软件开发的效率和质量。
