Wireshark的Pcap文件格式分析及解析源码Wireshark的Pcap文件格式分析及解析源码下面主要介绍下Ethereal默认的*.pcap文件保存格式。
Pcap文件头24B各字段说明：Magic：4B：0x1A 2B 3C 4D:用来标示文件的开始Major：2B，0x02 00:当前文件主要的版本号Minor：2B，0x04 00当前文件次要的版本号ThisZone：4B当地的标准时间；全零SigFigs：4B时间戳的精度；全零SnapLen：4B最大的存储长度LinkType：4B链路类型常用类型：0 BSD loopback devices, except for later OpenBSD1 Ethernet, and Linux loopback devices6 802.5 Token Ring7 ARCnet8 SLIP9 PPP10 FDDI100 LLC/SNAP-encapsulated ATM101 "raw IP", with no link102 BSD/OS SLIP103 BSD/OS PPP104 Cisco HDLC105 802.11108 later OpenBSD loopback devices (with the AF_value in network byte order)113 special Linux "cooked" capture114 LocalTalkPacket 包头和Packet数据组成字段说明：Timestamp：时间戳高位，精确到secondsTimestamp：时间戳低位，精确到microsecondsCaplen：当前数据区的长度，即抓取到的数据帧长度，由此可以得到下一个数据帧的位置。
Len：离线数据长度：网络中实际数据帧的长度，一般不大于caplen，多数情况下和Caplen数值相等。

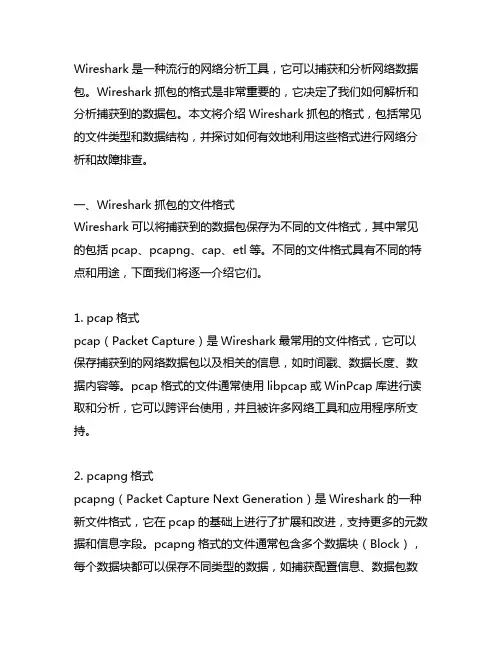

Wireshark是一种流行的网络分析工具，它可以捕获和分析网络数据包。
Wireshark抓包的格式是非常重要的，它决定了我们如何解析和分析捕获到的数据包。
本文将介绍Wireshark抓包的格式，包括常见的文件类型和数据结构，并探讨如何有效地利用这些格式进行网络分析和故障排查。
一、Wireshark抓包的文件格式Wireshark可以将捕获到的数据包保存为不同的文件格式，其中常见的包括pcap、pcapng、cap、etl等。
不同的文件格式具有不同的特点和用途，下面我们将逐一介绍它们。
1. pcap格式pcap（Packet Capture）是Wireshark最常用的文件格式，它可以保存捕获到的网络数据包以及相关的信息，如时间戳、数据长度、数据内容等。
pcap格式的文件通常使用libpcap或WinPcap库进行读取和分析，它可以跨评台使用，并且被许多网络工具和应用程序所支持。
2. pcapng格式pcapng（Packet Capture Next Generation）是Wireshark的一种新文件格式，它在pcap的基础上进行了扩展和改进，支持更多的元数据和信息字段。
pcapng格式的文件通常包含多个数据块（Block），每个数据块都可以保存不同类型的数据，如捕获配置信息、数据包数据、接口信息等。
pcapng格式的文件在Wireshark 1.8及以上版本中得到支持，在一些特定场景下具有更好的灵活性和可扩展性。
3. cap格式cap格式是一种比较老旧的文件格式，它通常用于微软网络监控工具或特定的硬件设备。
cap格式的文件结构较为简单，通常包含数据包的原始内容和一些简单的元数据信息，不支持一些高级的特性和功能。
4. etl格式etl（Event Trace Log）格式是一种Windows事件跟踪日志文件格式，它通常用于收集系统和应用程序的事件信息。
在一些特定情况下，我们也可以使用Wireshark来解析和分析etl格式的数据包，不过需要借助一些额外的工具和插件。

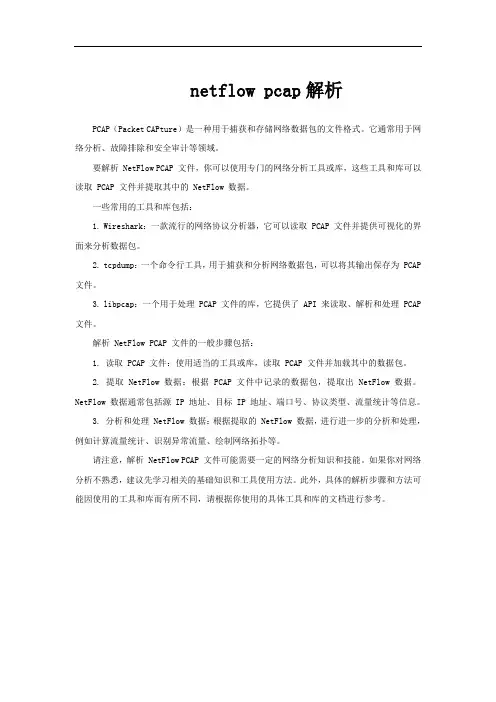

netflow pcap解析
PCAP（Packet CAPture）是一种用于捕获和存储网络数据包的文件格式。
它通常用于网络分析、故障排除和安全审计等领域。
要解析 NetFlow PCAP 文件，你可以使用专门的网络分析工具或库，这些工具和库可以读取 PCAP 文件并提取其中的 NetFlow 数据。
一些常用的工具和库包括：
1. Wireshark：一款流行的网络协议分析器，它可以读取 PCAP 文件并提供可视化的界面来分析数据包。
2. tcpdump：一个命令行工具，用于捕获和分析网络数据包，可以将其输出保存为 PCAP 文件。
3. libpcap：一个用于处理 PCAP 文件的库，它提供了 API 来读取、解析和处理 PCAP 文件。
解析 NetFlow PCAP 文件的一般步骤包括：
1. 读取 PCAP 文件：使用适当的工具或库，读取 PCAP 文件并加载其中的数据包。
2. 提取 NetFlow 数据：根据 PCAP 文件中记录的数据包，提取出 NetFlow 数据。
NetFlow 数据通常包括源 IP 地址、目标 IP 地址、端口号、协议类型、流量统计等信息。
3. 分析和处理 NetFlow 数据：根据提取的 NetFlow 数据，进行进一步的分析和处理，例如计算流量统计、识别异常流量、绘制网络拓扑等。
请注意，解析 NetFlow PCAP 文件可能需要一定的网络分析知识和技能。
如果你对网络分析不熟悉，建议先学习相关的基础知识和工具使用方法。
此外，具体的解析步骤和方法可能因使用的工具和库而有所不同，请根据你使用的具体工具和库的文档进行参考。

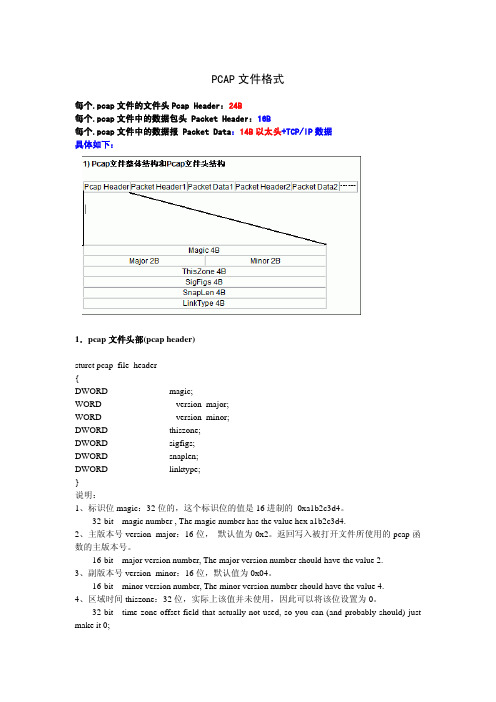

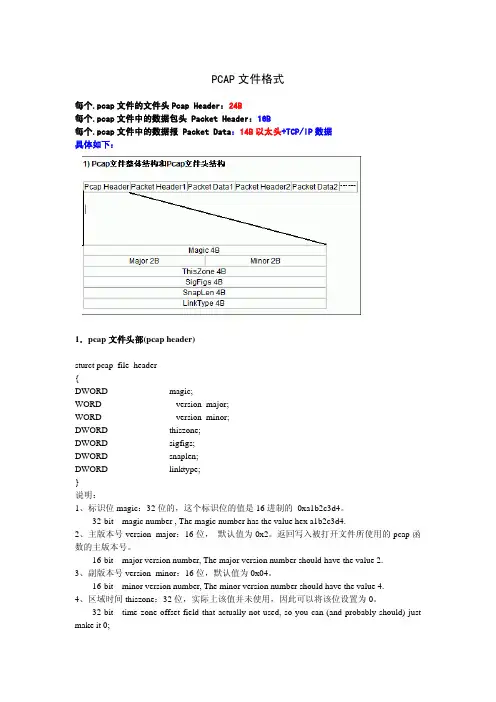

PCAP文件格式每个.pcap文件的文件头Pcap Header：24B每个.pcap文件中的数据包头 Packet Header：16B每个.pcap文件中的数据报 Packet Data：14B以太头+TCP/IP数据具体如下：1．pcap文件头部(pcap header)sturct pcap_file_header{DWORD magic;WORD version_major;WORD version_minor;DWORD thiszone;DWORD sigfigs;DWORD snaplen;DWORD linktype;}说明：1、标识位magic：32位的，这个标识位的值是16进制的 0xa1b2c3d4。
32-bit magic number , The magic number has the value hex a1b2c3d4.2、主版本号version_major：16位，默认值为0x2。
返回写入被打开文件所使用的pcap函数的主版本号。
16-bit major version number, The major version number should have the value 2.3、副版本号version_minor：16位，默认值为0x04。
16-bit minor version number, The minor version number should have the value 4.4、区域时间thiszone：32位，实际上该值并未使用，因此可以将该位设置为0。
32-bit time zone offset field that actually not used, so you can (and probably should) just make it 0;5、精确时间戳sigfigs：32位，实际上该值并未使用，因此可以将该值设置为0。
pcap tls协议解析规则
摘要：
1.PCAP 简介
2.TLS 协议概述
3.PCAP 解析TLS 协议的方法
4.PCAP tls 协议解析规则的实际应用
5.总结
正文：
1.PCAP 简介
PCAP(Packet Capture) 是一种网络数据包捕获技术，可以用于监视和分析网络流量。
PCAP 可以捕获网络中的所有数据包，包括TLS 加密协议的数据包。
2.TLS 协议概述
TLS(Transport Layer Security) 是一种安全协议，用于保护网络通信。
TLS 协议通常用于保护Web 浏览器和Web 服务器之间的通信，以及其他需要保护数据传输的应用程序。
3.PCAP 解析TLS 协议的方法
PCAP 可以捕获TLS 协议的数据包，并通过解析这些数据包来获取TLS 协议的详细信息。
PCAP 可以使用各种工具来解析TLS 协议，例如Wireshark 和tcpdump。
4.PCAP tls 协议解析规则的实际应用
PCAP tls 协议解析规则可以用于监视和分析网络流量，以确保网络安全。
例如，可以使用PCAP tls 协议解析规则来检测TLS 协议的漏洞，并采取相应的措施来修复这些漏洞。
5.总结
PCAP 是一种强大的网络数据包捕获技术，可以用于监视和分析网络流量。
PCAP下一代转储文件格式PCAP-DumpFileFormatStatus of this MemoThis document is an Internet-Draft and is in full conformance with all provisions of Section 10 of RFC 2026.Internet-Drafts are working documents of the InternetEngineering Task Force (IETF), its areas, and its workinggroups. Note that other groups may also distribute working documents as Internet-Drafts.Internet-Drafts are draft documents valid for a maximum of six months and may be updated, replaced, or obsoleted by other documents at any time. It is inappropriate to useInternet-Drafts as reference material or to cite them other than as “work in progress.”The list of current Internet-Drafts can be accessedat /ietf/1id-abstracts.txt.The list of Internet-Draft Shadow Directories can be accessed at /shadow.html.This Internet-Draft will expire on September 2, 2004. Copyright NoticeCopyright © The Internet Society (2004). All RightsReserved.AbstractThis document describes a format to dump captured packets on a file. This format is extensible and it is currently proposed for implementation in the libpcap/WinPcap packet capturelibrary.Updates∙[27 Jul 2009] Guy Harris: added some missing reserved block types in Appendix B.∙[27 Jul 2009] Guy Harris: fixed a typo in Appendix B.The range of standardized blocks are in the range0x00000000-0x7FFFFFFF.∙[ 8 Feb 2008] Gianluca Varenni: better documentation for the format of the timestamps. Renamed theif_tsaccur option into if_tsresol.∙[22 Oct 2007] Gianluca Varenni: added a note related to 64-bit alignment. Specified that the option lengthfield is the length without padding. typos here and there.Added some option examples.∙[17 Oct 2007] Ulf Lamping: Major review: "Interface ID" in "ISB" now 32 bits. isb_starttime/isb_endtimedepends on if_tsaccur. Lot's of other editing ...∙[ 8 Oct 2007] Ulf Lamping: Fixed several typos.Grouped the block types into mandatory, optional,experimental, obsolete.∙[14 Sep 2006] Gianluca Varenni: Added the block type code for Arinc 429 in AFDX Encapsulation InformationBlock∙[23 May 2006] Gianluca Varenni: Added the block type code for IRIG Timestamp Block∙[23 Apr 2006] Gianluca Varenni: Cleaned up AppendixC a bit: we should use the LINKTYPE_xxx values fromlibpcap, not the DLT_xxx ones. Fixed the introduction tothe appendix and added some comments.∙[21 Mar 2006] Gianluca Varenni: Added a preliminary version of Appendix C, detailing the Standardized LinkTypes.∙[21 Mar 2006] Gianluca Varenni: Added a preliminary version of Appendix B, detailing the Standardized BlockType codes.∙[21 Mar 2006] Gianluca Varenni: Added the Enhanced Packet Block in section 2.2. Fixed a typo in the list: it'sInterface Statistics Block, and not Capture StatisticsBlock.∙[21 Mar 2006] Gianluca Varenni: Fixed some minor typos in the document.∙[21 Mar 2006] Gianluca Varenni: Fixed an error inPacket Block: option pack_hash should have code 3.∙[21 Mar 2006] Gianluca Varenni: Added the definition of the Enhanced Packet Block.∙[12 Mar 2006] Gianluca Varenni: Added optionif_tsoffset in the Interface Description Block.目录PCAP下一代转储文件格式 (1)PCAP-DumpFileFormat (1)Status of this Memo (1)Copyright Notice (1)Abstract (2)Updates (2)1. 目标 (5)2. 文件结构（General File Structure） (5)2.1. 块结构（General Block Structure） (5)2.2. 块类型（Block Types） (6)2.3. 逻辑块层次结构（Logical Block Hierarchy） (7)2.4. 物理文件的布局（Physical File Layout） (7)2.5. 选项（Options） (9)2.6. 数据格式（Data format） (10)3. 块定义（Block Definition） (11)3.1. 节头块（Section Header Block） (11)3.2. 接口描述块（Interface Description Block） (12)3.3. 增强分组块（Enhanced Packet Block） (15)3.4. 简单分组块（Simple Packet Block） (17)3.5. 分组块（Packet Block） (18)3.6. 名称解析块（Name Resolution Block） (20)3.7. 接口统计块（Interface Statistics Block） (22)4. 实验块（Experimental Blocks） (23)4.1. 替代性分组块（Alternative Packet Blocks） (23)4.2. 压缩块（Compression Block） (24)4.3. 加密块（Encryption Block） (24)4.4. 固定长度块（Fixed Length Block） (25)4.5. 目录块（Directory Block） (26)4.6. 流量统计和监控块（Traffic Statistics and Monitoring Blocks） (26)4.7.事件/安全块（Event/Security Block） (26)5. 推荐的扩展名: .pcapng (27)6. 怎样增加供应商/域特定扩展 (27)7. 结论 (27)Appendix A. Packet Block Flags Word (28)Appendix B. Standardized Block Type Codes (28)Appendix C. Standardized Link Type Codes (29)Appendix D. Link Layer Headers (33)Authors' Addresses (34)Full Copyright Statement (34)Intellectual Property (35)Acknowledgment (35)附录：pcap文件格式说明 (36)文件格式 (36)ile Header (36)Record (Packet) Header (37)Packet Data (38)1. 目标交换分组痕迹的问题变得越来越关键。
文章标题：深度解析——pcap文件的python解析实例1. 引言在网络安全和数据分析领域，pcap文件是一种常见的数据格式，用于存储网络数据包。
通过解析pcap文件，我们可以深入分析网络通信的细节，从而识别潜在的安全威胁或者进行网络性能优化。
在本文中，将通过一个具体的python解析实例，深入探讨pcap文件的结构和解析方法，帮助我们更好地理解网络数据交互过程。
2. pcap文件的定义和结构2.1 pcap文件是一种网络数据包文件格式，用于记录在计算机网络上收发的数据包，可以被网络数据包捕获软件（如Wireshark、Tcpdump）所生成。
2.2 pcap文件包括全局文件头和数据包头部分。
全局文件头描述了整个pcap文件的基本信息，如魔数、版本号、时间戳精度等；数据包头则描述了每个数据包的详细信息，如时间戳、捕获长度、实际长度等。
3. python解析pcap文件的工具3.1 Scapy是一款功能强大的python网络数据包操作库，支持解析和创建各种类型的网络数据包，包括pcap文件。
3.2 通过Scapy库中的rdpcap函数，我们可以轻松读取pcap文件并将其转换为数据包列表，方便后续的解析和分析。
4. pcap文件解析实例4.1 使用Scapy库中的rdpcap函数读取指定的pcap文件，并将其存储为数据包列表。
4.2 针对数据包列表，可以逐个遍历数据包，并通过Scapy提供的方法获取数据包的详细信息，如源IP位置区域、目标IP位置区域、协议类型、数据长度等。
4.3 可以进一步对数据包进行过滤和筛选，以便针对特定的网络通信进行深入分析。
5. 总结与展望5.1 通过以上实例，我们深入了解了pcap文件的结构和python解析方法，为进一步的网络数据包分析打下了基础。
5.2 随着网络安全和数据分析领域的不断发展，pcap文件的解析和利用将变得更加重要，我们可以进一步探索基于pcap文件的网络行为分析、异常检测等应用。

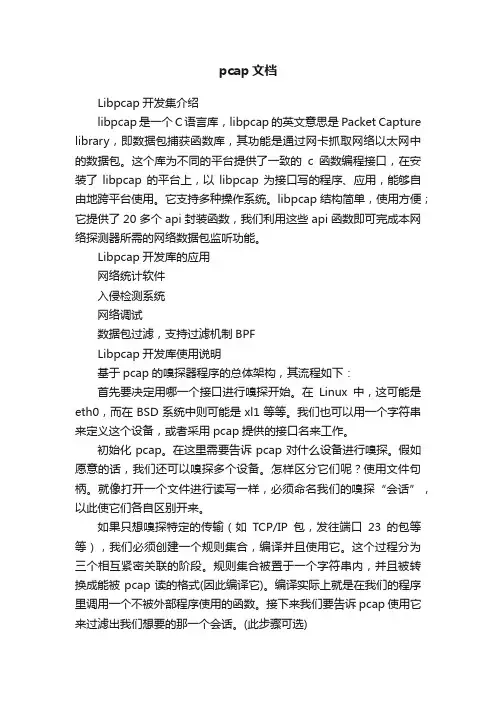

pcap文档Libpcap开发集介绍libpcap是一个C语言库，libpcap的英文意思是 Packet Capture library，即数据包捕获函数库，其功能是通过网卡抓取网络以太网中的数据包。
这个库为不同的平台提供了一致的c函数编程接口，在安装了libpcap 的平台上，以libpcap 为接口写的程序、应用，能够自由地跨平台使用。
它支持多种操作系统。
libpcap 结构简单，使用方便；它提供了20多个api封装函数，我们利用这些api函数即可完成本网络探测器所需的网络数据包监听功能。
Libpcap开发库的应用网络统计软件入侵检测系统网络调试数据包过滤，支持过滤机制BPFLibpcap开发库使用说明基于pcap的嗅探器程序的总体架构，其流程如下：首先要决定用哪一个接口进行嗅探开始。
在Linux中，这可能是eth0，而在BSD系统中则可能是xl1等等。
我们也可以用一个字符串来定义这个设备，或者采用pcap提供的接口名来工作。
初始化pcap。
在这里需要告诉pcap对什么设备进行嗅探。
假如愿意的话，我们还可以嗅探多个设备。
怎样区分它们呢？使用文件句柄。
就像打开一个文件进行读写一样，必须命名我们的嗅探“会话”，以此使它们各自区别开来。
如果只想嗅探特定的传输（如TCP/IP包，发往端口23的包等等），我们必须创建一个规则集合，编译并且使用它。
这个过程分为三个相互紧密关联的阶段。
规则集合被置于一个字符串内，并且被转换成能被pcap读的格式(因此编译它)。
编译实际上就是在我们的程序里调用一个不被外部程序使用的函数。
接下来我们要告诉 pcap使用它来过滤出我们想要的那一个会话。
(此步骤可选)最后，我们告诉pcap进入它的主体执行循环。
在这个阶段内pcap一直工作到它接收了所有我们想要的包为止。
每当它收到一个包就调用另一个已经定义好的函数，这个函数可以做我们想要的任何工作，它可以剖析所捕获的包并给用户打印出结果，它可以将结果保存为一个文件，或者什么也不作。
pcap简单使⽤和简单解释数据类型bpf_u_int32实际上就是u_int的⼀个别名，还有吧bpf_int32实际上就是int的别名。
当然这个int是32位的，如果操作系统对int的定义不是4字节，bpf_int32就对应另外⼀种类型，总之，bpf_u_int32就是⼀个32位的⽆符号整型。
关键函数：int pcap_lookupnet(const char *device, bpf_u_int32 *netp,bpf_u_int32 *maskp, char *errbuf)⽤于获取⽹卡的⽹络号和⼦⽹掩码。
其中device参数是⽹卡名，netp 和maskp表⽰将要获得的⽹络号和⼦⽹掩码，都是以⽹络字节序存放的,⽐如⼀个IP为10.108.20.0，那么netp中存放的这个地址就是：1338378。
转换成⼆进制就是：00000000 00010100 01101100 00001010这个数在内存中的存在形式就是：低地址----------------------------------------》⾼地址00001010 01101100 00010100 00000000对应每个字节的⼗进制就是：10 108 20 0⽹络字节序和主机字节序⽐较容易混乱（⼤端表⽰和⼩端表⽰）。
⽹络字节序采⽤⼤端表⽰，就是数据的⾼位要存放到低地址。
⽽⼤多数主机字节序采⽤⼩端表⽰（也有采⽤⼤端表⽰的主机字节序），就是数据的低位放到低地址。
⽐如⽆符号整型1338378，的⼆进制表⽰为：数据的⾼位----------------------------》数据的低位00000000 00010100 01101100 00001010所以采⽤⼩端表⽰的主机字节序时，内存中存放的形式为：低地址----------------------------------------》⾼地址00001010 01101100 00010100 00000000errbuf存放错误信息。
pcap tls协议解析规则摘要：一、TCP/IP协议概述二、PCAP文件解析三、TLS协议简介四、TLS协议解析规则五、应用案例与实践正文：一、TCP/IP协议概述TCP/IP协议是传输控制协议/因特网互联协议的简称，它是计算机网络中数据传输的基础。
TCP/IP协议包括以下四个层次：应用层、传输层、网络层和链路层。
在本篇文章中，我们将重点关注链路层协议，即以太网协议和Wi-Fi 协议。
二、PCAP文件解析PCAP（Packet Capture）文件是一种网络数据包捕获文件，通常使用Wireshark等抓包工具捕获。
PCAP文件包含了网络数据包的头部信息和数据部分，可以用于分析网络流量、定位网络问题和优化网络性能。
三、TLS协议简介TLS（Transport Layer Security）协议，即传输层安全协议，是用于保障网络通信安全的一种加密协议。
TLS协议主要应用于HTTP、HTTPS、SMTPS 等网络协议之上，用于加密传输的数据，防止数据在传输过程中被窃听、篡改四、TLS协议解析规则1.握手过程：在TLS通信开始之前，客户端与服务器需要进行握手，协商加密算法、密钥等参数。
握手过程中，双方通过交换证书、密钥交换协议等步骤，确立安全通信的基线。
2.加密与解密：握手成功后，通信双方根据协商好的加密算法和密钥，对传输的数据进行加密和解密。
这样可以确保数据在传输过程中不被未经授权的第三方窃取或篡改。
3.证书验证：在TLS通信中，双方需要验证对方的证书。
证书由权威认证机构（CA）颁发，包含了证书持有者的公钥、身份信息等。
通过证书验证，可以确保通信双方的身份真实可靠。
4.重传与流量控制：为保证数据传输的可靠性，TLS协议支持重传机制。
当接收方检测到数据包损坏时，会要求发送方重新发送。
同时，TLS协议还支持流量控制，避免因数据传输过快而导致接收方处理不过来。
五、应用案例与实践1.网络监控与安全分析：通过捕获PCAP文件，安全专家可以分析网络流量，定位潜在的安全隐患，如恶意软件、异常流量等。
pcap文件解析前段时间接到一个公司关于解析pacp文件的培训（我是被培训的），在完成了一部分的功能后决定把一些关于pcap 文件的了解记录到博客中。
初识Pcap文件在开始读取pcap文件之前，先让我们来看看Pcap文件的大概结构。
如上图所示在一个Pcap文件中存在1个Pcap文件头和多个数据包，其中每个数据包都有自己的头和包内容。
下面我们先看看PCAP文件头每个字段是什么意思：magic为文件识别头，pcap固定为：0xA1B2C3D4。
（4个字节）magor version为主版本号（2个字节）minor version为次要版本号（2个字节）timezone为当地的标准时间（4个字节）sigflags为时间戳的精度（4个字节）snaplen为最大的存储长度（4个字节）linktype为链路类型（4个字节）常用类型：0 BSD loopback devices, except for later OpenBSD1 Ethernet, and Linux loopback devices6 802.5 Token Ring7 ARCnet8 SLIP9 PPP10 FDDI100 LLC/SNAP-encapsulated ATM101 “raw IP”, with no link102 BSD/OS SLIP103 BSD/OS PPP104 Cisco HDLC105 802.11108 later OpenBSD loopback devices (with theAF_value in network byte order)113 special Linux “cooked” capture114 LocalTalk数据包头则依次为：时间戳（秒）、时间戳（微妙）、抓包长度和实际长度，依次各占4个字节。
读取各个数据包到单个pcap文件c代码：pcap_header.h[cpp] view plaincopy#pragma pack( push, 1) //为了保证在windows和linux下都能正常编译，放弃使用INT64或者_int_64 typedef short _Int16; typedef long_Int32; typedef char Byte; // Pcap文件头struct__file_header { _Int32 iMagic; _Int16 iMaVersion; _Int16 iMiVersion; _Int32 iTimezone; _Int32 iSigFlags; _Int32 iSnapLen; _Int32 iLinkType; }; // 数据包头struct __pkthdr { _Int32 iTimeSecond; _Int32 iTimeSS; _Int32 iPLength; _Int32 iLength; }; #pragma pack( pop)main.c[cpp] view plaincopy#include<stdio.h>#include"pcap_header.h" #include<memory.h>#include<stdlib.h> #include<math.h> int main() { struct __pkthdr data; struct__file_header header; FILE* pFile =fopen( "iupsc.pcap", "rb"); if( pFile == 0){ printf( "打开pcap文件失败"); return 0; } fseek( pFile, 0, SEEK_END); long iFileLen = ftell( pFile); fseek( pFile, 0, SEEK_SET); Byte* pBuffer = (Byte*)malloc( iFileLen);fread( (void*)pBuffer, 1, iFileLen, pFile); fclose( pFile); memcpy( (void*)&header,(void*)(pBuffer) , sizeof(struct __file_header)); int iIndex = sizeof(struct __file_header); int iNo = 1; while(iIndex <= iFileLen){ memcpy( (void*)&data, (void*)(pBuffer + iIndex) , sizeof(struct __pkthdr));char strPath[51]; sprintf( strPath,"export/%d-%d.pcap", iNo++, (int)data.iTimeSecond); strPath[50] = '\0'; FILE* pwFile = fopen( strPath, "wb"); fwrite((void*)&header, 1,sizeof(struct __file_header), pwFile);fwrite( (void*)(pBuffer + iIndex), 1,sizeof(struct __pkthdr) + data.iPLength, pwFile);fclose( pwFile); iIndex += sizeof(struct__pkthdr) + data.iPLength; } free( pBuffer); printf( "成功导出%d个文件", iNo - 1); return 1; }。
Libpcap分析文档杨刘2015年2月10日目录Libpcap分析文档 (1)1、Libpcap介绍 (3)2、Libpcap的安装 (4)3、Libpcap工作原理 (4)4、函数功能介绍 (8)4.1查找网络设备 (8)4.2打开网络设备 (13)4.3获取数据包 (80)总结 (83)1、Libpcap介绍Libpcap是Packet Capture Library的英文缩写，即数据包捕获函数库。
该库提供的C函数接口用于捕获及格过指定网络接口的数据包，该接口是被设为混杂模式。
大多数网络监控软件都以它为基础，其提供的接口函数实现和封装了与数据包截获相关的过程。
Libpcap提供了用户级别的网络数据包捕获接口，并充分考虑到引用程序的可移植性，可以在绝大多数类unix平台下工作。
主要功能：●数据包捕获：捕获流经网卡的原始数据包●自定义数据包发送：构造任何格式的原始数据包●流量采集与统计：采集网络中的流量信息●规则过滤：提供自带规则过滤功能，按需要选择过滤规则绝大多数的现代操作系统都提供了对底层网络数据包捕获的机制，在捕获机制之上可以建立网络监控（Network Monitoring）应用软件。
网络监控也常简称为sniffer,其最初的目的在于对网络通信情况进行监控，以对网络的一些异常情况进行调试处理。
但随着互连网的快速普及和网络攻击行为的频繁出现，保护网络的运行安全也成为监控软件的另一个重要目的。
例如，网络监控在路由器，防火墙、入侵检查等方面使用也很广泛。
本文分析了Libpcap在linux下的源代码实现，其中重点是linux的底层包捕获机制。
2、Libpcap的安装Libpcap载的目录，解压压缩文件，配置，编译，安装。
其命令如下：cd ****tar zxvf ****./configureMakeMake install配置中如果出现错误，检查是否安装了所有的依赖包bison、m4、GNU、flex以及libpcap-dev。
PCAP文件格式网络数据包分析软件设计与实现作者：高凯，赵登攀来源：《软件导刊》2013年第12期摘要：通过对主流转包软件所保存的PCAP格式文件进行解析统计，开发了一种针对PCAP文件格式的网络数据包分析软件，该软件能够在一定程度上帮助网络管理人员及时发现和排除网络异常，提高了对网络可靠性的监控和保障能力。
关键词：PCAP文件格式；数据包分析；流量统计中图分类号：TP393文献标识码：A文章编号文章编号：1672-7800（2013）012-0150-02作者简介：高凯（1981-），男，硕士，陕西理工学院数学与计算机科学学院讲师，研究方向为计算机网络安全、无限传感器网络；赵登攀（1975-），男，硕士，陕西理工学院教务处工程师，研究方向为计算机网络安全。
0引言本文针对网络数据包的捕获和分析技术做了比较深入的阐述，设计并实现了一个基于PCAP的实时网络数据包捕获和协议统计分析系统。
该系统采用WinPcap网络数据包捕获机制，对流经网络的数据包进行监测和统计分析。
系统提供了网络数据包的抓取和分析功能。
1PCAP文件介绍PCAP作为主流抓包软件的文件存储格式，通过对PCAP格式文件中的数据进行相关分析统计，可以得到数据包的一些基本信息及网络运行状况。
PCAP文件的基本格式包含三个部分，分别是文件头、数据包头以及数据报。
2软件详细设计与实现2.1软件设计流程在VC++6.0下创建一个文档的MFC应用程序，工程名：IPControl。
接着建立菜单栏，本程序中的菜单栏包含文件、编辑、查看、帮助。
建立菜单栏时，在Resources中新建一个MENU文件，并在该文件下建立IDR_MAINFRAME控件，在控件中对上述菜单栏进行设计，菜单栏建立完毕后，需要对工具栏进行设计。
2.2网络协议分析总体流程该模块从缓冲区内读取数据包，首先对数据包进行分解，然后按照网络协议对数据包进行解析，并以列表的形式实时显示数据包的解析结果，包括数据包的包长度、源IP、目的IP、端口、使用协议等相关信息。
网络流量分析PCAP协议深入解析网络流量分析（Network Traffic Analysis）是指通过对网络中传输的数据包进行监控、捕获和分析，以了解网络通信的模式、协议使用情况以及检测潜在的网络威胁等。
而PCAP协议（Packet Capture）是一种用于捕获网络数据包的标准方式，是网络流量分析中常用的工具之一。
本文将从PCAP协议的定义、原理、应用以及深入解析等多个角度进行讨论。
一、PCAP协议的定义和原理PCAP协议，全称Packet Capture Data File Format，是一种用于存储网络数据包的文件格式，通常以.pcap或.pcapng为扩展名。
PCAP协议的定义包括了数据包的结构、捕获时间、数据长度、协议类型等信息，并将这些信息以二进制格式进行存储。
PCAP协议的核心原理是通过操作系统提供的抓包接口，如libpcap或WinPcap，对网络接口设备进行监听，捕获数据包并保存到文件中。
PCAP协议的优点在于其能够捕获到网络通信的原始数据包，包括以太网帧、IP数据报、TCP/UDP报文等，从而为网络流量分析提供了丰富的数据源。
同时，PCAP格式的文件可以被各种网络分析工具读取和处理，方便用户进行深入的流量分析和研究。
二、PCAP协议的应用1. 网络故障排查：通过分析PCAP文件中的数据包，可以定位网络故障的原因，如数据包的延迟、丢失、重传等问题。
管理员可以根据捕获的数据包推断出问题发生的环节，并采取相应的措施进行排查和解决。
2. 网络安全监测：网络攻击常常以众多网络数据包的形式进行，通过分析PCAP文件可以检测和防范各种网络安全威胁，如DDoS攻击、网络蠕虫、恶意软件等。
安全分析师可以利用PCAP协议进行入侵检测、恶意流量分析等工作。
3. 网络性能优化：通过对PCAP文件的流量分析，可以了解网络的瓶颈、负载情况和性能问题，从而优化网络架构和配置。
通过评估网络流量的实时性、可靠性和延迟情况，可以提升网络的服务质量和用户体验。
PCAP下一代转储文件格式PCAP-DumpFileFormatStatus of this MemoThis document is an Internet-Draft and is in full conformance with all provisions of Section 10 of RFC 2026.Internet-Drafts are working documents of the InternetEngineering Task Force (IETF), its areas, and its workinggroups. Note that other groups may also distribute working documents as Internet-Drafts.Internet-Drafts are draft documents valid for a maximum of six months and may be updated, replaced, or obsoleted by other documents at any time. It is inappropriate to useInternet-Drafts as reference material or to cite them other than as “work in progress.”The list of current Internet-Drafts can be accessedat /ietf/1id-abstracts.txt.The list of Internet-Draft Shadow Directories can be accessed at /shadow.html.This Internet-Draft will expire on September 2, 2004. Copyright NoticeCopyright © The Internet Society (2004). All RightsReserved.AbstractThis document describes a format to dump captured packets on a file. This format is extensible and it is currently proposed for implementation in the libpcap/WinPcap packet capturelibrary.Updates∙[27 Jul 2009] Guy Harris: added some missing reserved block types in Appendix B.∙[27 Jul 2009] Guy Harris: fixed a typo in Appendix B.The range of standardized blocks are in the range0x00000000-0x7FFFFFFF.∙[ 8 Feb 2008] Gianluca Varenni: better documentation for the format of the timestamps. Renamed theif_tsaccur option into if_tsresol.∙[22 Oct 2007] Gianluca Varenni: added a note related to 64-bit alignment. Specified that the option lengthfield is the length without padding. typos here and there.Added some option examples.∙[17 Oct 2007] Ulf Lamping: Major review: "Interface ID" in "ISB" now 32 bits. isb_starttime/isb_endtimedepends on if_tsaccur. Lot's of other editing ...∙[ 8 Oct 2007] Ulf Lamping: Fixed several typos.Grouped the block types into mandatory, optional,experimental, obsolete.∙[14 Sep 2006] Gianluca Varenni: Added the block type code for Arinc 429 in AFDX Encapsulation InformationBlock∙[23 May 2006] Gianluca Varenni: Added the block type code for IRIG Timestamp Block∙[23 Apr 2006] Gianluca Varenni: Cleaned up AppendixC a bit: we should use the LINKTYPE_xxx values fromlibpcap, not the DLT_xxx ones. Fixed the introduction tothe appendix and added some comments.∙[21 Mar 2006] Gianluca Varenni: Added a preliminary version of Appendix C, detailing the Standardized LinkTypes.∙[21 Mar 2006] Gianluca Varenni: Added a preliminary version of Appendix B, detailing the Standardized BlockType codes.∙[21 Mar 2006] Gianluca Varenni: Added the Enhanced Packet Block in section 2.2. Fixed a typo in the list: it'sInterface Statistics Block, and not Capture StatisticsBlock.∙[21 Mar 2006] Gianluca Varenni: Fixed some minor typos in the document.∙[21 Mar 2006] Gianluca Varenni: Fixed an error inPacket Block: option pack_hash should have code 3.∙[21 Mar 2006] Gianluca Varenni: Added the definition of the Enhanced Packet Block.∙[12 Mar 2006] Gianluca Varenni: Added optionif_tsoffset in the Interface Description Block.目录PCAP下一代转储文件格式 (1)PCAP-DumpFileFormat (1)Status of this Memo (1)Copyright Notice (1)Abstract (2)Updates (2)1. 目标 (5)2. 文件结构（General File Structure） (5)2.1. 块结构（General Block Structure） (5)2.2. 块类型（Block Types） (6)2.3. 逻辑块层次结构（Logical Block Hierarchy） (7)2.4. 物理文件的布局（Physical File Layout） (7)2.5. 选项（Options） (9)2.6. 数据格式（Data format） (10)3. 块定义（Block Definition） (11)3.1. 节头块（Section Header Block） (11)3.2. 接口描述块（Interface Description Block） (12)3.3. 增强分组块（Enhanced Packet Block） (15)3.4. 简单分组块（Simple Packet Block） (17)3.5. 分组块（Packet Block） (18)3.6. 名称解析块（Name Resolution Block） (20)3.7. 接口统计块（Interface Statistics Block） (22)4. 实验块（Experimental Blocks） (23)4.1. 替代性分组块（Alternative Packet Blocks） (23)4.2. 压缩块（Compression Block） (24)4.3. 加密块（Encryption Block） (24)4.4. 固定长度块（Fixed Length Block） (25)4.5. 目录块（Directory Block） (26)4.6. 流量统计和监控块（Traffic Statistics and Monitoring Blocks） (26)4.7.事件/安全块（Event/Security Block） (26)5. 推荐的扩展名: .pcapng (27)6. 怎样增加供应商/域特定扩展 (27)7. 结论 (27)Appendix A. Packet Block Flags Word (28)Appendix B. Standardized Block Type Codes (28)Appendix C. Standardized Link Type Codes (29)Appendix D. Link Layer Headers (33)Authors' Addresses (34)Full Copyright Statement (34)Intellectual Property (35)Acknowledgment (35)附录：pcap文件格式说明 (36)文件格式 (36)ile Header (36)Record (Packet) Header (37)Packet Data (38)1. 目标交换分组痕迹的问题变得越来越关键。
