非常重要的PLC知识之PROFINET(二)Profibus、Profinet、Ethernet有什么区别

profinet协议基础知识Profinet是一种工业以太网协议，用于实现自动化控制领域的数据通信。

该协议定义了一组标准化的通信协议，使不同设备之间可以无缝地通信。

Profinet协议是以太网技术的扩展，用于工业自动化控制领域的数据通信。

它提供了高性能、实时性和可靠性，可以满足广泛的应用需求，包括控制、监控、数据采集、诊断以及通信等方面。

Profinet协议可以支持多种不同类型的设备，包括PLC、传感器、执行器、驱动器以及其他类型的控制器和终端设备。

它可以通过标准以太网和无线网络进行通信，并支持多播和广播机制。

Profinet协议的主要特点包括：1. 高性能：Profinet协议可以实现高速数据传输，支持1Gbps和10Gbps的传输速度。

2. 实时性：Profinet协议能够实现最低1微秒的实时响应时间，支持确定性通信。

3. 可靠性：Profinet协议具有高度可靠性和容错性，可以在网络故障时自动进行重传和恢复。

4. 灵活性：Profinet协议支持多种不同的拓扑结构和通信方式，包括点对点、广播和多播。

5. 安全性：Profinet协议可以提供高级的安全保护机制，包括加密、认证和完整性保护等方面。

Profinet协议的主要组成部分包括：Profinet IO、Profinet CBA和Profinet IRT。

Profinet IO是一个工业以太网协议，用于实现输入/输出设备到控制器之间的通信。

它提供了适用于所有PLC的数据交换服务，包括数据输入、输出、诊断和控制等方面。

Profinet CBA是一个通用的配置管理协议，用于实现设备的配置和管理。

它具有可扩展性和灵活性的特点，能够适应不同厂家和不同设备的需求。

Profinet IRT是一种实时扩展技术，可保证数据传输的实时性和确定性。

它可以提供1微秒以下的响应时间，适用于高速、高精度的控制应用。

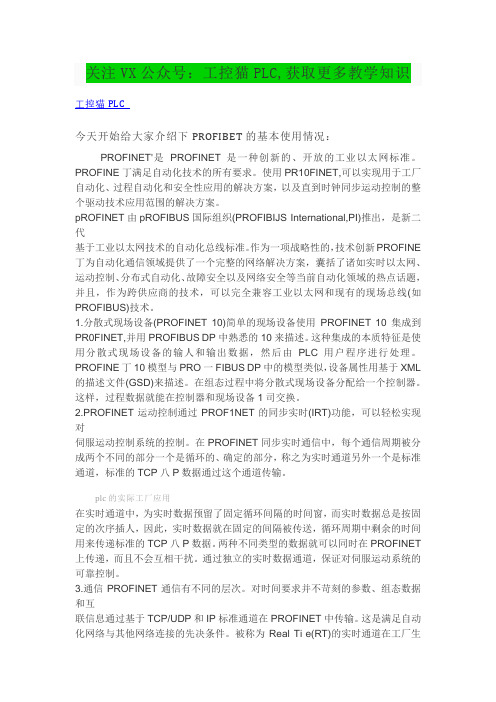

关注VX公众号：工控猫PLC,获取更多教学知识工控猫PLC今天开始给大家介绍下PROFIBET的基本使用情况：PROFINET'是PROFINET是一种创新的、开放的工业以太网标准。

PROFINE丁满足自动化技术的所有要求。

使用PR10FINET,可以实现用于工厂自动化、过程自动化和安全性应用的解决方案，以及直到时钟同步运动控制的整个驱动技术应用范围的解决方案。

pROFINET由pROFIBUS国际组织(PROFIBIJS International,PI)推出，是新二代基于工业以太网技术的自动化总线标准。

作为一项战略性的，技术创新PROFINE 丁为自动化通信领域提供了一个完整的网络解决方案，囊括了诸如实时以太网、运动控制、分布式自动化、故障安全以及网络安全等当前自动化领域的热点话题，并且，作为跨供应商的技术，可以完全兼容工业以太网和现有的现场总线(如PROFIBUS)技术。

1.分散式现场设备(PROFINET 10)简单的现场设备使用PROFINET 10集成到PR0FINET,并用PROFIBUS DP中熟悉的10来描述。

这种集成的本质特征是使用分散式现场设备的输人和输出数据，然后由PLC用户程序进行处理。

PROFINE丁10模型与PRO一FIBUS DP中的模型类似，设备属性用基于XML 的描述文件(GSD)来描述。

在组态过程中将分散式现场设备分配给一个控制器。

这样，过程数据就能在控制器和现场设备1司交换。

2.PROFINET运动控制通过PROF1NET的同步实时(IRT)功能，可以轻松实现对伺服运动控制系统的控制。

在PROFINET同步实时通信中，每个通信周期被分成两个不同的部分一个是循环的、确定的部分，称之为实时通道另外一个是标准通道，标准的TCP八P数据通过这个通道传输。

plc的实际工厂应用在实时通道中，为实时数据预留了固定循环间隔的时间窗，而实时数据总是按固定的次序插人，因此，实时数据就在固定的间隔被传送，循环周期中剩余的时间用来传递标准的TCP八P数据。

PROFIBUS,PROFINET，Ethernet三者的区别【工控老鬼】简单一点说，PROFINET=PROFIbus+etherNET，把Profibus的主从结构移植到以太网上，所以profinet会有Controller和Device，他们的关系可以简单的对应于profibus 的Master和Slave，当然，是有区别的，但这样对应可以有助于理解。

另外由于profinet是基于以太网的，所以可以有以太网的星型、树形、总线型等拓扑结构，而profibus只有总线型。

所以profinet就是把profibus的主从结构和ethernet的拓扑结构相结合的产物，其他像等时性等西门子鼓吹的特性其实以太网也有，只不过profinet 由于有Controller这样的控制单元可以提高等时性的精度而已。

PROFINET 是一种新的以太网通讯系统，是由西门子公司和 Profibus 用户协会开发。

PROFINET 具有多制造商产品之间的通讯能力，自动化和工程模式，并针对分布式智能自动化系统进行了优化。

其应用结果能够大大节省配置和调试费用。

PROFINET 系统集成了基于 Profibus 的系统，提供了对现有系统投资的保护。

它也可以集成其它现场总线系统。

PROFINET 是一种支持分布式自动化的高级通讯系统。

除了通讯功能外，PROFINET 还包括了分布式自动化概念的规范，这是基于制造商无关的对象和连接编辑器和 XML 设备描述语言。

以太网 TCP/IP 被用于智能设备之间时间要求不严格的通讯。

所有时间要求严格的实时数据都是通过标准的 Profibus DP 技术传输，数据可以从 Profibus DP 网络通过代理集成到 PROFINET 系统。

PROFINET 是唯一使用已有的IT 标准，没有定义其专用工业应用协议的总线。

它的对象模式的是基于微软公司组件对象模式 (COM) 技术。

对于网络上所有分布式对象之间的交互操作，均使用微软公司的 DCOM 协议和标准 TCP 和 UDP 协议。

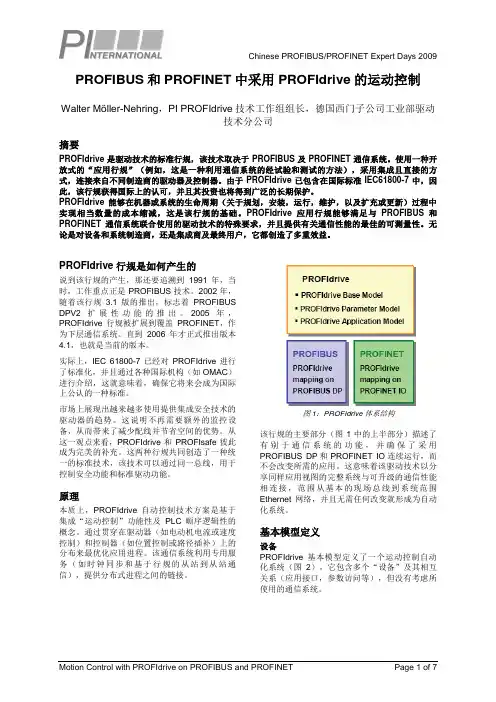

PROFIBUS和PROFINET中采用PROFIdrive的运动控制Walter Möller-Nehring，PI PROFIdrive技术工作组组长，德国西门子公司工业部驱动技术分公司摘要PROFIdrive是驱动技术的标准行规，该技术取决于PROFIBUS及PROFINET通信系统。

使用一种开放式的“应用行规”（例如，这是一种利用通信系统的经试验和测试的方法），采用集成且直接的方式，连接来自不同制造商的驱动器及控制器。

由于PROFIdrive已包含在国际标准IEC61800-7中，因此，该行规获得国际上的认可，并且其投资也将得到广泛的长期保护。

PROFIdrive能够在机器或系统的生命周期（关于规划，安装，运行，维护，以及扩充或更新）过程中实现相当数量的成本缩减，这是该行规的基础。

PROFIdrive应用行规能够满足与PROFIBUS和PROFINET通信系统联合使用的驱动技术的特殊要求，并且提供有关通信性能的最佳的可测量性。

无论是对设备和系统制造商，还是集成商及最终用户，它都创造了多重效益。

PROFIdrive行规是如何产生的说到该行规的产生，那还要追溯到1991年，当时，工作重点正是PROFIBUS技术。

2002年，随着该行规 3.1版的推出，标志着PROFIBUS DPV2扩展性功能的推出。

2005年，PROFIdrive行规被扩展到覆盖PROFINET，作为下层通信系统。

直到2006年才正式推出版本4.1，也就是当前的版本。

实际上，IEC 61800-7已经对PROFIdrive进行了标准化，并且通过各种国际机构（如OMAC）进行介绍，这就意味着，确保它将来会成为国际上公认的一种标准。

市场上展现出越来越多使用提供集成安全技术的驱动器的趋势。

这说明不再需要额外的监控设备，从而带来了减少配线并节省空间的优势。

从这一观点来看，PROFIdrive和PROFIsafe彼此成为完美的补充。

PROFINET知识介绍1.实时性：PROFINET具有从毫秒级到微秒级的实时表现，适用于对时间敏感的工业应用。

它能够完成高速和精确的数据交换，并实现快速的响应时间。

2.高可靠性：PROFINET采用冗余路径和备份机制，确保数据传输的可靠性和系统的稳定性。

在网络故障或设备故障的情况下，它能够快速地切换到备份路径，从而确保系统的连续运行。

3.灵活性：PROFINET提供了灵活的网络配置和扩展方式，可以根据实际需求进行定制化的网络布局。

它支持不同的网络拓扑结构，包括星型、环型和总线型等，以适应不同工业环境的需求。

4.易于集成：PROFINET兼容以太网协议，可以与现有的以太网设备无缝集成。

它可以与其它自动化和控制系统进行通信，实现设备之间的数据交换和共享。

1.实时数据传输：PROFINET支持实时数据传输，可以实现对设备的实时监控和控制。

它能够传输大量的实时数据，包括传感器数据、控制命令和状态信息等。

2.远程诊断和维护：PROFINET可以通过网络对设备进行远程诊断和维护。

它支持远程监控和远程访问，可以实时检测设备的运行状态和性能，并进行故障排除和修复操作。

3.插拔式设备：PROFINET支持插拔式设备，可以快速更换和添加设备，而无需停机和重新配置网络。

这大大提高了设备的可维护性和可扩展性。

4.安全性：PROFINET提供了多种安全功能，包括数据加密、访问控制和身份验证等。

它能够确保数据的机密性和完整性，并防止未经授权的访问和操作。

总的来说，PROFINET是一种灵活、可靠和高性能的工业以太网通信协议，它能够实现实时数据传输和设备控制，并支持远程诊断和维护。

PROFINET在工业自动化领域有着重要的地位和作用，为企业提供了先进的通信解决方案。

Profinet网络Profinet是一个工业以太网实时通信协议，是现代工业自动化的核心技术之一。

本文将介绍Profinet的基本概念、应用场景、性能特点以及未来发展方向。

一、Profinet的基本概念Profinet（Process Field Net）是由西门子公司推出的一种基于以太网的工业现场总线技术。

Profinet通信协议采用TCP/IP协议作为底层传输层协议，能够为企业提供高可靠性的实时通信，适用于在制造、过程和物流领域中的各种自动化应用。

从技术层面上来看，Profinet是一种分布式控制系统（DCS），它由位于主控制器（PLC）和从设备（I/O模块、传感器、执行器等）之间的通信组成。

Profinet的最大特点是其可扩展性和兼容性。

Profinet网络可以扩展至数百个节点，而且它可以轻松地整合和升级现有的自动化系统。

此外，Profinet的兼容性也非常好，可以与现有的基于TCP/IP协议的网络相容，如以太网、无线局域网（WLAN）和广域网（WAN）。

二、Profinet的应用场景Profinet在各种工业自动化应用中都有广泛的应用。

下面列举了一些常见的应用场景：1. 离散制造业：在离散制造业中，Profinet可以用于控制各种机器和设备，例如机床、工业机器人等。

它可以支持现场总线和现场设备之间的大量数据交换。

这样就可以实现在整个生产过程中对生产计划、生产进度和生产数据进行实时监控和控制。

2. 过程制造业：在过程制造业中，Profinet可以用于控制各种工业设备，如化工厂、炼油厂、水处理厂等。

它可以实现过程数据的实时传输和监控，从而提高生产效率和质量。

3. 物流：Profinet可以用于控制自动化仓库，包括传送带、搬运机器人等。

它可以使物流系统更加高效，提高货物的生产效率。

4. 交通：Profinet可以用于控制交通信号灯。

它可以使交通系统更加智能化，提高交通安全和效率。

5. 公共设施：Profinet可以用于控制建筑自动化系统，如空调、照明和安防系统等。

profinet通信协议基础知识嘿，朋友！咱们今天来聊聊 Profinet 通信协议这玩意儿。

你知道吗，Profinet 就像是一座神奇的桥梁，连接着工业世界里的各种设备和系统。

它可不是一般的通信协议，那是相当厉害！想象一下，一个工厂里有各种各样的机器，有加工零件的，有运输货物的，有监控生产的。

它们就像一群有着不同性格和能力的小伙伴，要是没有一个好的沟通方式，那不得乱套啦？这时候，Profinet 就站出来说：“别慌，我来搞定！”Profinet 协议能让数据像流水一样在设备之间顺畅地流淌。

它速度快得就像闪电，能迅速把重要的信息传递到位。

比如说，生产线上某个环节出了问题，Profinet 能立马把这个消息传给控制中心，让工作人员及时处理，这是不是很神奇？再来说说它的实时性。

这就好比你在跑步比赛中，每一秒的反应都至关重要。

Profinet 能确保数据的传递不耽误事儿，不会像那些慢吞吞的家伙，总是拖后腿。

还有啊，Profinet 协议的开放性也是一大亮点。

它就像一个热情好客的主人，欢迎各种不同的设备和系统来加入，不管是大牌的还是小众的，它都一视同仁。

而且，Profinet 还很聪明，能自动诊断问题。

这就好像它有一双火眼金睛，能迅速发现通信中的毛病，然后告诉你该怎么解决。

你可能会问，这 Profinet 通信协议这么牛，学起来是不是很难？其实啊，只要你用心，就像学骑自行车一样，一开始可能会摇摇晃晃，但掌握了技巧，就能骑得稳稳当当。

朋友，Profinet 通信协议在工业领域的作用那可真是不容小觑。

它让生产变得更高效，让设备之间的配合更默契。

所以，咱们可得好好了解它，掌握它，让它为咱们的工作和生活带来更多的便利和惊喜！总之，Profinet 通信协议是工业通信领域的一颗璀璨明星，值得咱们深入研究和应用！。

plc常用的通信协议PLC常用的通信协议1. 概述PLC常用的通信协议用于实现PLC与其他设备之间的数据传输和通信。

这些协议提供了标准化的通信方式，以确保数据的可靠传输和互操作性。

2. Modbus•Modbus是一种通信协议，用于在不同类型设备之间传输数据。

•支持串行和以太网通信方式。

•提供了读取和写入数据的功能，并支持广播方式。

3. Profibus•Profibus是一种用于工业自动化领域的通信协议。

•提供了高速、可靠的数据传输能力。

•支持主从结构和总线拓扑结构。

4. Ethernet/IP•Ethernet/IP是以太网工控协议，基于工业以太网技术。

•提供了实时数据传输、网络管理和设备控制等功能。

•支持TCP/IP协议栈，具有广泛的设备和应用支持。

5. Profinet•Profinet是一种以太网工控协议，用于工业自动化领域。

•基于以太网的高速通信，并支持实时数据传输。

•提供了灵活的设备连接和网络配置。

6. CANopen•CANopen是基于CAN总线的协议，用于工业自动化和控制系统。

•提供了分布式控制和实时通信的能力。

•支持多个节点之间的数据传输和设备配置。

7. DeviceNet•DeviceNet是一种基于CAN总线的工控协议，用于多种自动化设备之间的通信。

•支持可插拔设备连接和设备配置。

•提供了直接的I/O和参数传输功能。

8. 基于TCP/IP的自定义通信协议•基于TCP/IP的自定义通信协议可以根据实际需求进行设计和开发。

•通过TCP/IP协议传输数据，具有灵活性和可扩展性。

•可以根据需要定义数据格式和通信方式。

以上是一些PLC常用的通信协议，根据实际场景和需求选择合适的协议可以确保PLC与其他设备的良好通信和数据交换。

9. OPC（OLE for Process Control）•OPC是一种通信协议，用于在不同类型设备之间实现数据交换和通信。

•提供了标准化的接口和数据集成，方便实时数据采集和监控。

PROFINET基础知识介绍1.起源PROFINET起源于德国，在1999年由PROFIBUS International (PI)所提出，是一种基于以太网的工业网络通信协议，为工业自动化系统提供实时通信和网络连接。

PROFINET具有高性能、灵活性和可扩展性，成为现代工厂自动化的重要组成部分。

2.特点-实时性：PROFINET支持实时通信，可实现毫秒级的响应时间，适用于对时间要求较高的自动化应用。

-高性能：PROFINET基于以太网技术，支持高带宽和高速率的数据传输，能够处理大量的实时数据和非实时数据。

-灵活性：PROFINET采用面向对象的编程模型，支持设备的自动识别和配置，能够适应不同的自动化环境和设备类型。

-可扩展性：PROFINET支持网络拓扑的灵活配置，可同时连接多种类型的设备，如传感器、执行器、机器人等，以满足不同的自动化需求。

3.组成部分-IO设备：包括传感器、执行器等，用于采集和控制现场设备的数据。

-控制器：作为主节点，用于控制和管理IO设备的工作。

控制器可以是PLC、工控机等。

-交换机：用于连接控制器和IO设备，并提供网络通信和数据传输的功能。

-IO总线：用于连接控制器和IO设备的传输介质，可以是电缆、光缆等。

-标准以太网：PROFINET基于以太网技术，利用标准以太网协议进行数据传输。

4.应用领域-制造业：PROFINET可用于自动化生产线的控制和监控，实时传输生产数据和监测设备状态。

-物流：PROFINET可用于物流系统的控制和协调，实现自动化的仓储和分拣等操作。

-能源管理：PROFINET可用于能源系统的监测和控制，实现对能源的实时监控和优化管理。

5.PROFINET的发展方向-高速、高性能：PROFINET将继续提高通信速率和带宽，以满足日益增长的实时数据传输需求。

-安全性：PROFINET将加强网络安全机制，保护工业自动化系统的信息安全和设备安全。

-互联互通：PROFINET将继续推进设备之间的互联互通，实现不同制造商设备的无缝集成。

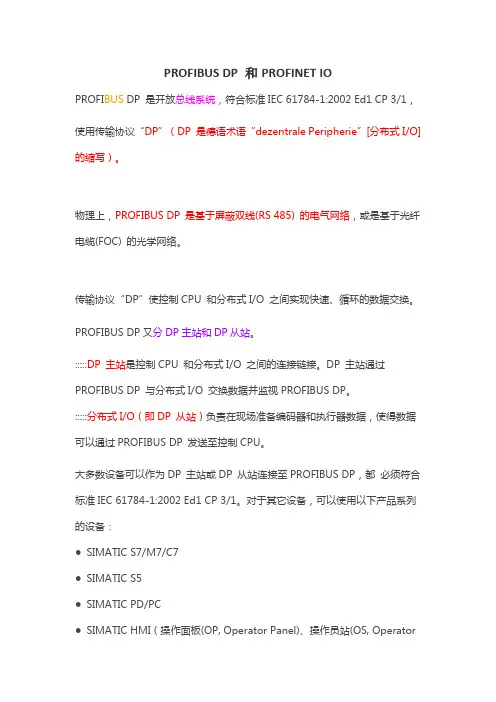

PROFIBUS DP 和PROFINET IOPROFI BUS DP 是开放总线系统，符合标准IEC 61784-1:2002 Ed1 CP 3/1，使用传输协议“DP”（DP 是德语术语“dezentrale Peripherie”[分布式I/O] 的缩写）。

物理上，PROFIBUS DP 是基于屏蔽双线(RS 485) 的电气网络，或是基于光纤电缆(FOC) 的光学网络。

传输协议“DP”使控制CPU 和分布式I/O 之间实现快速、循环的数据交换。

PROFIBUS DP又分DP主站和DP从站。

:::::DP 主站是控制CPU 和分布式I/O 之间的连接链接。

DP 主站通过PROFIBUS DP 与分布式I/O 交换数据并监视PROFIBUS DP。

:::::分布式I/O（即DP 从站）负责在现场准备编码器和执行器数据，使得数据可以通过PROFIBUS DP 发送至控制CPU。

大多数设备可以作为DP 主站或DP 从站连接至PROFIBUS DP，都必须符合标准IEC 61784-1:2002 Ed1 CP 3/1。

对于其它设备，可以使用以下产品系列的设备：●SIMATIC S7/M7/C7●SIMATIC S5●SIMATIC PD/PC●SIMATIC HMI（操作面板(OP, Operator Panel)、操作员站(OS, OperatorStation) 以及文本显示(TD, Text Display) 操作员控制和监视设备）●其它厂商的设备下图给出一个典型PROFIBUS DP 网络结构的实例。

DP 主站集成在相应的设备中，例如，如果S7-400 具有PROFIBUS DP 接口(S7400 带的通讯模块带DP接口,一般是DB9型的串口;;;;;; 则可设置成DP 主站)，通过S5-115U 连接主站连接IM 308-C。

DP 从站是通过PROFIBUS DP 链接到DP 主站的分布式I/O 设备。
