数电习题2

2其余输入端全部接ucc时此时t2t5的基极电位值为21v因此用内阻足够大的万用表测量与非门的一个悬空输入端的电压ui21ube210714v3其余输入端全部接地时此时t1的基极电位被钳制在07v用内阻足够大的万用表测量与非门的一个悬空输入端的电压ui07070v
自我检测题解
题 2.1 答：TTL 与非门输入端采用多发射极管的主要作用是 速度快 。 题 2.2 答：TTL 与非门多余输入端的处理方法是 高电平或悬空或接电源或与其他输入 端并接 。 题 2.3 答：题 2.3 肖特基三极管是普通三极管集电结并联一个 肖特基二极管 （SBD） ，其正向压降较小容易导通。当三极管趋于深度饱和状态时，肖特基二极 管 分流 了三极管的一部分电流，使三极管工作在浅饱和状态。 题 2.4 答：TTL 与非门输出端采用推拉式输出的主要作用是 较强的负载能力 。 题 2.5 答：TTL 与非门的灌电流负载发生在输出低电平电平情况下，负载电流越大，则 输出电平越 高 。 题 2.6 答：门电路输入端个数称为门的 扇入 系数，门电路带同类门数量的多少称为门 扇出 系数。 题 2.7 答：TTL 三态门的三种可能的输出状态分别是 高电平 、 低电平 和 高阻态 。 题 2.8 答：在 TTL 三态门、OC 门、与非门和异或门电路中，能实现线与功能的门电路 有 OC 门，三态门 ，能实现总线连接方式的门电路有 三态门 。 题 2.9 答：CMOS 门电路与 TTL 门电路相比最大的优点是 低功耗 。 题 2.10 答：用工作速度来评价 TTL、ECL 和 CMOS 集成电路，速度快的集成电路依次 为 ECL；TTL；CMOS 。 题 2.11 答：用抗干扰能力来评价 TTL、ECL 和 CMOS 集成电路，抗干扰能力强的集成 电路依次为 CMOS；TTL；ECL 。 题 2.12 两输入异或电路的一输入端接地，另一输入端接信号，输出与输入的关系式 （A) F=A； （B) F=B； （C) F= A ； （D) F= B 。

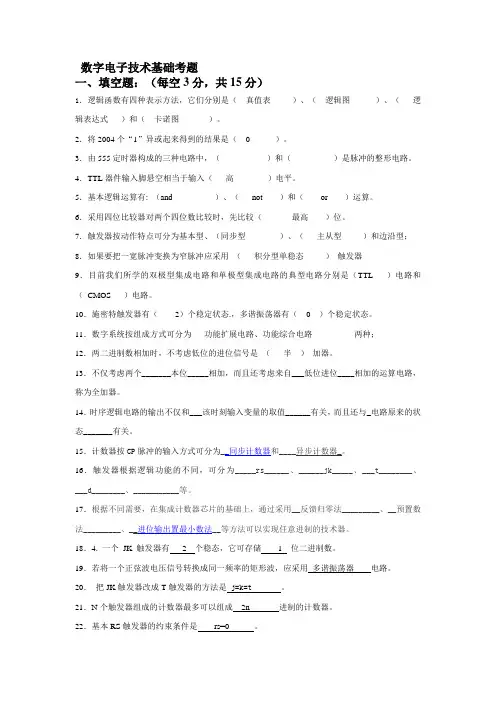

数字电子技术基础考题一、填空题：（每空3分，共15分）1．逻辑函数有四种表示方法，它们分别是（真值表）、（逻辑图）、（逻辑表达式）和（卡诺图）。

2．将2004个“1”异或起来得到的结果是（0 ）。

3．由555定时器构成的三种电路中，（）和（）是脉冲的整形电路。

4．TTL器件输入脚悬空相当于输入（高）电平。

5．基本逻辑运算有: （and ）、（not ）和（or ）运算。

6．采用四位比较器对两个四位数比较时，先比较（最高）位。

7．触发器按动作特点可分为基本型、（同步型）、（主从型）和边沿型；8．如果要把一宽脉冲变换为窄脉冲应采用（积分型单稳态）触发器9．目前我们所学的双极型集成电路和单极型集成电路的典型电路分别是（TTL ）电路和（CMOS ）电路。

10．施密特触发器有（2）个稳定状态.，多谐振荡器有（0 ）个稳定状态。

11．数字系统按组成方式可分为功能扩展电路、功能综合电路两种；12．两二进制数相加时，不考虑低位的进位信号是（半）加器。

13．不仅考虑两个_______本位_____相加，而且还考虑来自___低位进位____相加的运算电路，称为全加器。

14．时序逻辑电路的输出不仅和___该时刻输入变量的取值______有关，而且还与_电路原来的状态_______有关。

15．计数器按CP脉冲的输入方式可分为__同步计数器和____异步计数器_。

16．触发器根据逻辑功能的不同，可分为_____rs______、______jk_____、___t________、___d________、___________等。

17．根据不同需要，在集成计数器芯片的基础上，通过采用__反馈归零法_________、__预置数法_________、__进位输出置最小数法__等方法可以实现任意进制的技术器。

18．4. 一个JK 触发器有 2 个稳态，它可存储 1 位二进制数。

19．若将一个正弦波电压信号转换成同一频率的矩形波，应采用多谐振荡器电路。

数字电子技术试卷(1)一．填空（16）1．十进制数123的二进制数是 1111011 ；十六进制数是 7B 。

2．是8421BCD 码，其十进制为 861 。

3．逻辑代数的三种基本运算是 与 ， 或 和 非 。

4．三态门的工作状态是 0 ， 1 ， 高阻 。

5．描述触发器逻辑功能的方法有 真值表，逻辑图，逻辑表达式，卡诺图，波形图 。

6．施密特触发器的主要应用是 波形的整形 。

7．设4位D/A 转换器的满度输出电压位30伏，则输入数字量为1010时的输出模拟电压为 。

8．实现A/D 转换的主要方法有 ， ， 。

三．化简逻辑函数（14）1．用公式法化简--+++=A D DCE BD B A Y ，化为最简与或表达式。

解；D B A Y +=-2．用卡诺图化简∑∑=mdD C B A Y ），，，，（）＋，，，，（84210107653),,,(，化为最简与或表达式。

四．电路如图1所示，要求写出输出函数表达式，并说出其逻辑功能。

（15）解；C B A Y ⊕⊕=， C B A AB C )(1++=，全加器，Y 为和，1C 为进位。

五．触发器电路如图2（a ）,（b ）所示，⑴写出触发器的次态方程； ⑵对应给定波形画出Q 端波形（设初态Q ＝0）(15)解；（1）AQ Q Q n +=-+1，（2）、A Q n =+1六．试用触发器和门电路设计一个同步的五进制计数器。

（15）七．用集成电路定时器555所构成的自激多谐振荡器电路如图3所示，试画出V O ，V C 的工作波形，并求出振荡频率。

（15）数字电子技术试卷(2)二．填空（16）1．十进制数的二进制数是；十六进制数是。

2．逻辑代数中逻辑变量得取值为 0、1 。

3．组合逻辑电路的输出状态只与当前输入有关而与电路原状态无关。

4．三态门的输出有0、1、高阻，三种状态，当多个三态门的输出端连在一根总线上使用时，应注意只能有1个三态门被选通。

5．触发器的基本性质有有两个稳态，在触发信号作用下状态可相互转变，有记忆功能6．单稳态触发器的主要应用是延时。

教材：数字电子技术基础（“十五”国家级规划教材） 杨志忠 卫桦林 郭顺华 编著高等教育出版社2009年7月第2版； 2010年1月 北京 第2次印刷；第二章 逻辑代数基础练习题P58【题2.2】用逻辑函数的基本公式和定律将下列逻辑函数式化简为最简与或表达式。

解题思路：要求熟练理解、运用逻辑代数的定理和公式。

（3）、(1)()Y A ABC ABC BC BC A BC BC C B B A C =++++=++++=+；（4）、()Y AB BD DCE AD AB D A B DCE AB D AB DCE AB D =+++=+++=++=+； （8）、()()()(())()Y A B C D E A B C DE A B C DE A B C DE DE =++++++=++++++=i i ； （9）、()()()Y A C BD A BD B C DE BC ABCD ABD BC BDE BC B =+++++=++++=； 【2.3】、证明下列恒等式（证明方法不限）。

解题思路：熟练使用逻辑函数公式和相关定理、真值表、卡诺图完成证明。

（9）、()A ABC ACD C D E A CD E ++++=++；证明：()A ABC ACD C D E A ACD CDE A CD CDE A CD E ++++=++=++=++； （10）、()()BC D D B C AD B B D ++++=+；证明：()()()())BC D D B C AD B BC D B C AD B BC D BC AD B BC D AD B B D++++=++++=+++=+++=+；【2.4】、根据对偶规则求出下列逻辑函数的对偶式。

解题思路：对任何表达式，将“·”和“+”互换，所有1、0互换，原变量和非变量保持不变、而且原运算顺序不变；可得到一个新的表达式，此式是原式的对偶式。

（1）、()()Y A B C A B C =+++；解：'()()Y A B C A BC =++i i（4）、()()()()Y A C A B C B C A B C =++++++；解：'Y AC ABC BC ABC =+++； 【2.5】、根据反演规则求下列逻辑函数的反函数；解题思路：对任何一个表达式，将“·”和“+” 、原变量和反变量互换，所有1、0互换，而且原运算顺序不变；所得表达式是原式的反。
