聚氨酯弹性体及橡胶性能对照

各种橡胶性能的比较表天然橡胶NR 聚戊二烯橡胶IR丁苯橡胶SBR聚丁二烯橡胶BR乙丙橡胶EPDM丁基橡胶IIR氯丁橡胶CR丁腈橡胶NBR聚硫橡胶PTR硅橡胶Silicone聚氨酯橡胶AUEU抗张强度（纯胶料）极好极好差差差中等好差差差-抗张强度（补强胶料）极好极好好-极好好好-极好好好-极好极好中等中等好-极好抗撕裂性（冷）好中等差-中等极好好好好中等好中等好（热）好好中等极好极好中等好差差差好耐磨性极好好好-极好极好极好中等-好极好极好中等中等极好抗自然老化性差差差差-中等极好好-极好极好中等极好极好极好抗氧化性好好好好极好好-极好好中等极好极好极好耐热性好好好好好好-极好好好中等极好中等- 好低温屈挠性极好极好好极好好中等中等中等好极好极好压缩变形中等-好中等-好差-中等好好中等差-好好差-中等极好好不渗透性中等好中等差-中等差-中等极好好极好极好中等好阻燃性差差差差差差极好差差中等差耐？性好好好好好极好好中等好- 好耐酸性（稀）好好中等好好极极好好好好- 好好好（浓）中等-好中等-好中等- 好好好极好好中等差中等中等电气性能好-极好好-极好好好极好好-极好差-中等差好极好好-极好耐溶剂性脂肪烃差差差差差差好极好极好好好芳香烃差差差差差差中等中等极好好差氯化溶剂差差差差差差差差极好中等中等氧化溶剂好好好好好好差差好好中等动物油和植物油差-好差-好差-好差-好差极好好极好极好好好- 极好注：芳香烃溶剂对硅橡胶有影响，采用氟硅橡胶可获得良好的耐芳香烃性。

材质Material 物性Physical 天然橡胶(NR)NaturalRubber丁苯橡胶(SBR)丁基橡胶(IIR)Butyl三元乙丙橡胶EPDM氯丁橡胶(CR)Neoprene丁腈橡胶(NBR)Nitrile聚氨脂(PU)Urethane硅(硅)胶(SR)Silicone氯磺化聚乙烯胶(CSM)HypalonPHYSIC ALPRO PERTIE比重Specific0.931.450.941.200.921.100.861.301.101.351.001.201.021.250.981.61.12S一般物性Gravity 1.35 硬度范围HardnessRang(ShoreA°)30-1035-10030-930-935-9530-10055-1020-9040-90 最大搞张强度TensileStrengthMax(psiRm.Temp)4000 300025030030003003000 15003000 最大延伸率ElongationMax(%Rm.Temp)750 600 700 600 600 600 750 80060回复力ResilienceE G P-FG G-E F-G F-E F-GF-G 压缩变形Compression SetG F P-G G F-G G G-E G-EF-G 不透气性Impermeablity to GasesF F E F F-G G P-F P-F G抗屈曲龟裂FlexCrackingResistanceF G G G G F G-E F-E G 抗撕裂性TearStrengthE F G F-G F-G F-G E P-FF-G 耐磨性AbrasionResistanceE G-E G G-E G-E G-E E P-FG-E 抗冲击强度ImpactStrengthE E G G G-E F-G G-E P-G G抗割裂成长Cut GrowthE G E G G G G-E P-F GResistanceENVIRO NMEN TRESIS TANCE 耐环境物性抗氧化OxidationResistanceF-G F-G E G-E G-E F-G G-F E E抗臭氧OzoneResistanceP P G-E E G P E E E 耐候WeatheringResistanceF F E EG F-G G-E EG-E 抗日晒SunlightResistanceP-F F E E G-E P-F G-E E E 耐水性WaterResistanceE G-E E E G G-E G G G耐燃性FlameResistanceP P P P G P P-G F-G G耐热性HeatResistanceF F-G G G-E F-G G F-G E G 低温柔软性LowTemperature FlexibilityG-E G F-G G-E F F-G G EF-GCHEMI CALR ESISTA NCE 耐化学品物性耐油和汽油Oil andGasolineP P P P F-G G-E G-E P-FF-G耐动植物油Animal &VegetableOileF F G-EG G G-E G F-G G耐醇类AlcoholsG G G F-G G-E F-G F-G GG-E 耐碱性AlkaliesF F E G-E E G-E P P E耐酸性Acids F-G F-G G-E G G G P-F FG-E耐石腊烃溶剂AliphaticHydrocarbon solventsP P P P G E G P-F G耐芳香烃溶剂Aromatic Hydrocarbo n solvents P P P P P-F F-G P-F P-FP-F耐酮类溶剂OxygenatedSolventsG G G-E G-E P-F P P F F 注: E=Excellent 优G=Good 良F=Fair可P=Poor 不可以上硬度及密度是有一定的变化范围，同时其它物性也是可根据要求作相应的配方来改善其物性。

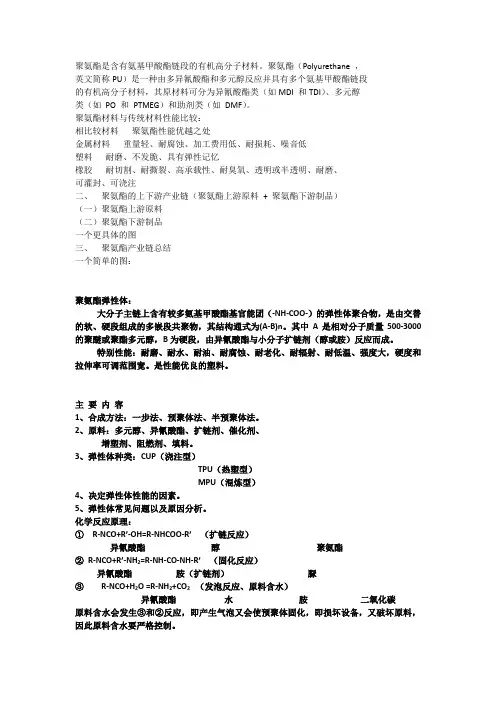

聚氨酯是含有氨基甲酸酯链段的有机高分子材料。

聚氨酯（Polyurethane ，英文简称PU）是一种由多异氰酸酯和多元醇反应并具有多个氨基甲酸酯链段的有机高分子材料，其原材料可分为异氰酸酯类（如MDI 和TDI）、多元醇类（如PO 和PTMEG）和助剂类（如DMF）。

聚氨酯材料与传统材料性能比较：相比较材料聚氨酯性能优越之处金属材料重量轻、耐腐蚀、加工费用低、耐损耗、噪音低塑料耐磨、不发脆、具有弹性记忆橡胶耐切割、耐撕裂、高承载性、耐臭氧、透明或半透明、耐磨、可灌封、可浇注二、聚氨酯的上下游产业链（聚氨酯上游原料+ 聚氨酯下游制品）（一）聚氨酯上游原料（二）聚氨酯下游制品一个更具体的图三、聚氨酯产业链总结一个简单的图：聚氨酯弹性体：大分子主链上含有较多氨基甲酸酯基官能团（-NH-COO-）的弹性体聚合物，是由交替的软、硬段组成的多嵌段共聚物，其结构通式为(A-B)n。

其中A是相对分子质量500-3000的聚醚或聚酯多元醇，B为硬段，由异氰酸酯与小分子扩链剂（醇或胺）反应而成。

特别性能：耐磨、耐水、耐油、耐腐蚀、耐老化、耐辐射、耐低温、强度大，硬度和拉伸率可调范围宽。

是性能优良的塑料。

主要内容1、合成方法：一步法、预聚体法、半预聚体法。

2、原料：多元醇、异氰酸酯、扩链剂、催化剂、增塑剂、阻燃剂、填料。

3、弹性体种类：CUP（浇注型）TPU（热塑型）MPU（混炼型）4、决定弹性体性能的因素。

5、弹性体常见问题以及原因分析。

化学反应原理：①R-NCO+R’-OH=R-NHCOO-R’ （扩链反应）异氰酸酯醇聚氨酯②R-NCO+R’-NH2=R-NH-CO-NH-R’ （固化反应）异氰酸酯胺（扩链剂）脲③R-NCO+H2O =R-NH2+CO2 （发泡反应、原料含水）异氰酸酯水胺二氧化碳原料含水会发生③和②反应，即产生气泡又会使预聚体固化，即损坏设备，又破坏原料，因此原料含水要严格控制。

一步法预聚体法多元醇：聚酯：PEA（己二酸乙二醇酯）PCL（聚己内酯）聚醚：PTMG（四氢呋喃醚）PPG（聚丙二醇）聚碳酸酯多元醇：PCDL可用于弹性体、胶黏剂异氰酸酯：TDI、MDI、特殊异氰酸酯扩链剂：①胺类（TDI型弹性体）：MOCA（苏州湘园化工）、E-300端氨基聚醚②醇类（MDI型、胶黏剂里较多使用）：BDO、HQEE③醇胺类：三乙醇胺、三异丙醇胺催化剂：①叔胺类-催化异氰酸酯和水反应既发泡反应脂肪胺类、脂环胺类，芳香胺类、醇胺类常用的有三亚乙基二胺A33、二甲基氨基乙基醚A1、二甲基环己胺4#、DMP-30在弹性体内有胺类扩链剂存在下基本不使用催化剂。

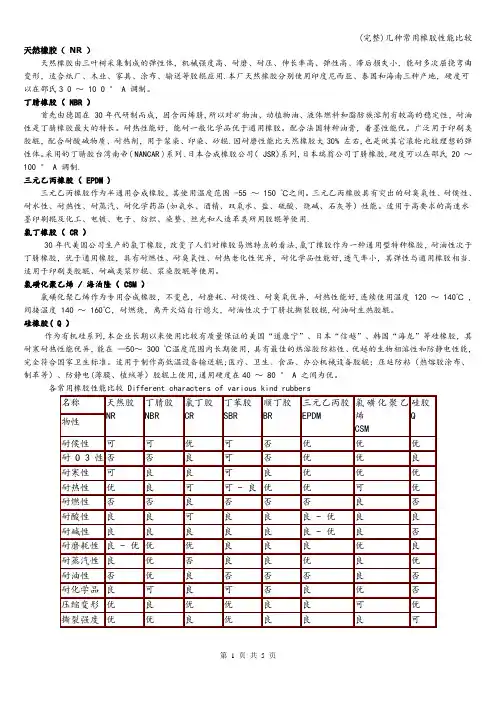

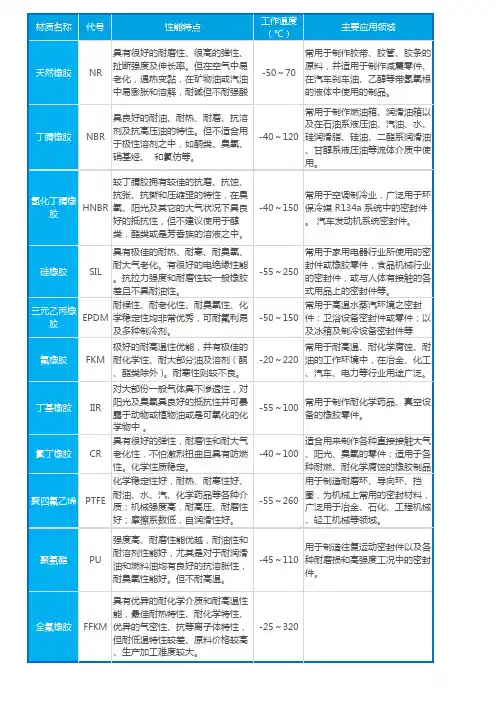

天然橡胶（NR ）天然橡胶由三叶树采集制成的弹性体，机械强度高、耐磨、耐压、伸长率高、弹性高、滞后损失小，能耐多次屈挠弯曲变形，适合纸厂、木业、家具、涂布、输送等胶辊应用.本厂天然橡胶分别使用印度尼西亚、泰国和海南三种产地，硬度可以在邵氏3 0 ～10 0 ° A 调制。

丁腈橡胶（ NBR ）首先由德国在 30年代研制而成，因含丙烯腈,所以对矿物油、动植物油、液体燃料和脂肪族溶剂有较高的稳定性，耐油性是丁腈橡胶最大的特长。

耐热性能好，能耐一般化学品优于通用橡胶。

配合法国特种油膏，着墨性能优。

广泛用于印刷类胶辊，配合耐酸碱物质、耐热剂，用于浆染、印染、砂辊.因耐磨性能比天然橡胶大30% 左右,也是做其它滚轮比较理想的弹性体。

采用的丁腈胶台湾南帝( NANCAR )系列、日本合成橡胶公司（ JSR）系列，日本瑞翁公司丁腈橡胶,硬度可以在邵氏 20 ～100 ° A 调制.三元乙丙橡胶（ EPDM )三元乙丙橡胶作为半通用合成橡胶，其使用温度范围 -55 ～ 150 ℃之间。

三元乙丙橡胶具有突出的耐臭氧性、耐侯性、耐水性、耐热性、耐蒸汽、耐化学药品(如氨水、酒精、双氧水、盐、硫酸、烧碱、石灰等）性能。

适用于高要求的高速水墨印刷辊及化工、电镀、电子、纺织、染整、丝光和人造革类所用胶辊等使用.氯丁橡胶（ CR ）30年代美国公司生产的氯丁橡胶，改变了人们对橡胶易燃特点的看法,氯丁橡胶作为一种通用型特种橡胶，耐油性次于丁腈橡胶，优于通用橡胶，具有耐燃性、耐臭氧性、耐热老化性优异，耐化学品性能好,透气率小，其弹性与通用橡胶相当.适用于印刷类胶辊、耐碱类浆纱辊、浆染胶辊等使用。

氯磺化聚乙烯 / 海泊隆（ CSM ）氯磺化聚乙烯作为专用合成橡胶，不变色，耐磨耗、耐侯性、耐臭氧优异，耐热性能好,连续使用温度 120 ～ 140℃ ,间接温度 140 ～ 160℃，耐燃烧，离开火焰自行熄火，耐油性次于丁腈抗撕裂胶辊,耐油耐生热胶辊。

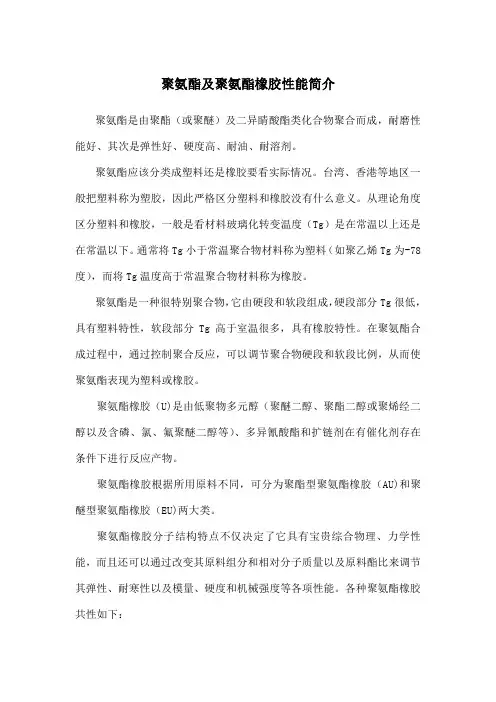

聚氨酯及聚氨酯橡胶性能简介聚氨酯是由聚酯（或聚醚）及二异睛酸酯类化合物聚合而成，耐磨性能好、其次是弹性好、硬度高、耐油、耐溶剂。

聚氨酯应该分类成塑料还是橡胶要看实际情况。

台湾、香港等地区一般把塑料称为塑胶，因此严格区分塑料和橡胶没有什么意义。

从理论角度区分塑料和橡胶，一般是看材料玻璃化转变温度（Tg）是在常温以上还是在常温以下。

通常将Tg小于常温聚合物材料称为塑料（如聚乙烯Tg为-78度），而将Tg温度高于常温聚合物材料称为橡胶。

聚氨酯是一种很特别聚合物，它由硬段和软段组成，硬段部分Tg很低，具有塑料特性，软段部分Tg高于室温很多，具有橡胶特性。

在聚氨酯合成过程中，通过控制聚合反应，可以调节聚合物硬段和软段比例，从而使聚氨酯表现为塑料或橡胶。

聚氨酯橡胶（U)是由低聚物多元醇（聚醚二醇、聚酯二醇或聚烯经二醇以及含磷、氯、氟聚醚二醇等）、多异氰酸酯和扩链剂在有催化剂存在条件下进行反应产物。

聚氨酯橡胶根据所用原料不同，可分为聚酯型聚氨酯橡胶（AU)和聚醚型聚氨酯橡胶（EU)两大类。

聚氨酯橡胶分子结构特点不仅决定了它具有宝贵综合物理、力学性能，而且还可以通过改变其原料组分和相对分子质量以及原料酯比来调节其弹性、耐寒性以及模量、硬度和机械强度等各项性能。

各种聚氨酯橡胶共性如下：该类橡胶具有很髙拉伸强度（一般为28~42MPa，最高可达70MPa)和撕裂强度；弹性极好，即使是硬度高时，也同样具有较高弹性；扯断伸长率很大，一般可达400%~ 600%,最大可达1000%;具有很宽硬度范围，最低为邵氏（A)10，大多为邵氏（A) 45~95。

当硬度高于邵氏（A)70时，其拉伸强度和定伸应力都高于天然橡胶，当硬度达到邵氏（A)80~90时，其拉伸强度、撕裂强度和定伸应力也是非常高。

聚氨酯橡胶具有良好耐油性，在常温下，对于多数油和溶剂抗耐性都优于丁腈橡胶；具有极好耐磨性，其耐磨性比天然橡胶髙9倍，比丁苯橡胶高3倍；具有良好气密性，当硬度较高时，其气密性接近于丁基橡胶；具有良好耐氧、耐臭氧及抗紫外线辐射作用能力；还具有较好耐寒性能。

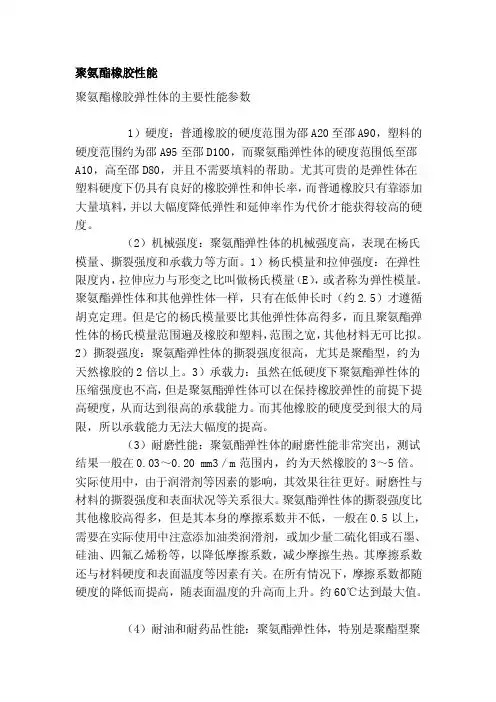

聚氨酯橡胶性能聚氨酯橡胶弹性体的主要性能参数1）硬度：普通橡胶的硬度范围为邵A20至邵A90，塑料的硬度范围约为邵A95至邵D100，而聚氨酯弹性体的硬度范围低至邵A10，高至邵D80，并且不需要填料的帮助。

尤其可贵的是弹性体在塑料硬度下仍具有良好的橡胶弹性和伸长率，而普通橡胶只有靠添加大量填料，并以大幅度降低弹性和延伸率作为代价才能获得较高的硬度。

（2）机械强度：聚氨酯弹性体的机械强度高，表现在杨氏模量、撕裂强度和承载力等方面。

1）杨氏模量和拉伸强度：在弹性限度内，拉伸应力与形变之比叫做杨氏模量（E），或者称为弹性模量。

聚氨酯弹性体和其他弹性体一样，只有在低伸长时（约2.5）才遵循胡克定理。

但是它的杨氏模量要比其他弹性体高得多，而且聚氨酯弹性体的杨氏模量范围遍及橡胶和塑料，范围之宽，其他材料无可比拟。

2）撕裂强度：聚氨酯弹性体的撕裂强度很高，尤其是聚酯型，约为天然橡胶的2倍以上。

3）承载力：虽然在低硬度下聚氨酯弹性体的压缩强度也不高，但是聚氨酯弹性体可以在保持橡胶弹性的前提下提高硬度，从而达到很高的承载能力。

而其他橡胶的硬度受到很大的局限，所以承载能力无法大幅度的提高。

（3）耐磨性能：聚氨酯弹性体的耐磨性能非常突出，测试结果一般在0.03～0.20 mm3／m范围内，约为天然橡胶的3～5倍。

实际使用中，由于润滑剂等因素的影响，其效果往往更好。

耐磨性与材料的撕裂强度和表面状况等关系很大。

聚氨酯弹性体的撕裂强度比其他橡胶高得多，但是其本身的摩擦系数并不低，一般在0.5以上，需要在实际使用中注意添加油类润滑剂，或加少量二硫化钼或石墨、硅油、四氟乙烯粉等，以降低摩擦系数，减少摩擦生热。

其摩擦系数还与材料硬度和表面温度等因素有关。

在所有情况下，摩擦系数都随硬度的降低而提高，随表面温度的升高而上升。

约60℃达到最大值。

（4）耐油和耐药品性能：聚氨酯弹性体，特别是聚酯型聚氨酯弹性体，是一种强极性高分子材料。

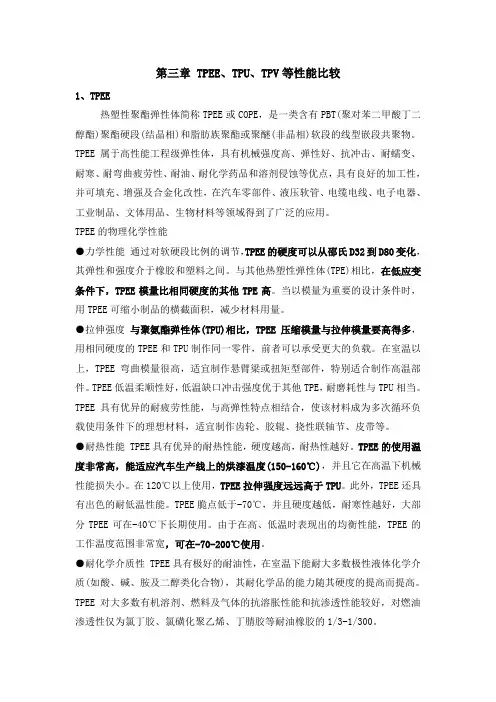

第三章 TPEE、TPU、TPV等性能比较1、TPEE热塑性聚酯弹性体简称TPEE或COPE，是一类含有PBT(聚对苯二甲酸丁二醇酯)聚酯硬段(结晶相)和脂肪族聚酯或聚醚(非晶相)软段的线型嵌段共聚物。

TPEE属于高性能工程级弹性体，具有机械强度高、弹性好、抗冲击、耐蠕变、耐寒、耐弯曲疲劳性、耐油、耐化学药品和溶剂侵蚀等优点，具有良好的加工性，并可填充、增强及合金化改性，在汽车零部件、液压软管、电缆电线、电子电器、工业制品、文体用品、生物材料等领域得到了广泛的应用。

TPEE的物理化学性能●力学性能通过对软硬段比例的调节，TPEE的硬度可以从邵氏D32到D80变化，其弹性和强度介于橡胶和塑料之间。

与其他热塑性弹性体(TPE)相比，在低应变条件下，TPEE模量比相同硬度的其他TPE高。

当以模量为重要的设计条件时，用TPEE可缩小制品的横截面积，减少材料用量。

●拉伸强度与聚氨酯弹性体(TPU)相比，TPEE压缩模量与拉伸模量要高得多，用相同硬度的TPEE和TPU制作同一零件，前者可以承受更大的负载。

在室温以上，TPEE弯曲模量很高，适宜制作悬臂梁或扭矩型部件，特别适合制作高温部件。

TPEE低温柔顺性好，低温缺口冲击强度优于其他TPE，耐磨耗性与TPU相当。

TPEE具有优异的耐疲劳性能，与高弹性特点相结合，使该材料成为多次循环负载使用条件下的理想材料，适宜制作齿轮、胶辊、挠性联轴节、皮带等。

●耐热性能 TPEE具有优异的耐热性能，硬度越高，耐热性越好。

TPEE的使用温度非常高，能适应汽车生产线上的烘漆温度(150-160℃)，并且它在高温下机械性能损失小。

在120℃以上使用，TPEE拉伸强度远远高于TPU。

此外，TPEE还具有出色的耐低温性能。

TPEE脆点低于-70℃，并且硬度越低，耐寒性越好，大部分TPEE可在-40℃下长期使用。

由于在高、低温时表现出的均衡性能，TPEE的工作温度范围非常宽，可在-70-200℃使用。

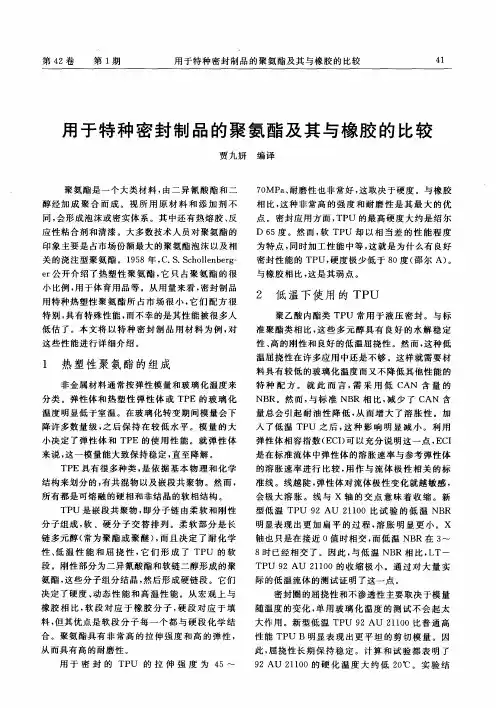

聚氨酯弹性体材料技术（一）TPU的基本概念提供企业：你我利商贸（上海）有限公司、联XFS：021-5/1/6/8/8/0/6/6-8/0/6/-1/3/9/1/7/9/8/8/7/3/1/何/先/生/（二）网址：w-w-w-.niwolisj.c-o-m热塑性弹性体的分类:所谓弹性体是指玻璃化温度低于室温度,断裂伸长率>50%,外力撤除后复原性比较好的的高分子材料。

聚氨酯弹性体是弹性体中比较特殊的一大类，聚氨酯弹性体的硬度范围很宽，性能范围很宽，所以聚氨酯弹性体是介于橡胶和塑料的一类高分子材料。

TPU 基本概念: 热塑性聚氨酯弹性体(Thermoplastic polyurethane) ：可加热塑化，化学结构上没有或很少交联，其分子基本是线性的，然而却存在一定的物理交联。

这类聚氨酯称为TPU 。

TPU 与各类弹性体的性能对比+ 很好0 好- 不好(二）TPU的基本结构TPU基本结构（一级结构）:PU合成的反应和副反应比较复杂，但合成TPU 的最基本的反应是由多元醇和异氰酸酯反应生成氨酯基。

由此类含有氨酯基的结构链段为重复单元，再配以长链多元醇和短链多元醇（扩链剂）组合成硬段软段相间的分子链结构，就是TPU的基本结构了。

（a)TPU的一级结构（重复单元化学结构）TPU 的分子链结构（二级结构）：大分子二元醇和异氰酸酯连接形成长分子链，因为分子链较长，表现为柔性，就成为在整个分子链中的软段结构。

短链二元醇（扩链剂）和异氰酸酯连接成短链结构，因为链短，表现为刚性，就成为分子链中的硬段结构。

这样硬段软段相间的特殊结构赋予了TPU既有弹性又有不错的机械性能且可热塑加工的特殊性能，从而使TPU作为介于塑料和橡胶之间的一个新类高分子材料得到广泛应用。

对于不同的大分子多元醇，扩链剂和多异氰酸酯的选择搭配可制取品种繁多各种性能的TPU产品。

（b)TPU的二级结构（链段结构）根据以上的基本结构，我们可以看出对于不同的应用范围，TPU的配方和性能可进行非常多种类的排列组合。

聚氨酯棒是一种介于橡胶和塑料之间的新型高分子合成材料，它既具有塑料的高强度又具有橡胶的高弹性。

其特点有:1、硬度范围宽。

在高硬度下仍具有橡胶的伸长率和回弹性。

聚氨酯弹性体的硬度范围为邵氏A10-D80.长度有300,500长2、强度高。

在橡胶硬度下它们的扯断强度、撕裂强度和承载能力比通用橡胶高得多。

在高硬度下其冲击强度和弯曲强度又比塑料高得多。

3、耐磨。

其耐磨性能非常杰出，一般在0.01-0.10（cm3）/1.61km范围内，约为橡胶的3-5倍。

4、耐油。

聚氨酯弹性体是一种强极性高分子化合物，和非极性矿物油的亲和性小，在燃料油和机械油中几乎不受侵蚀。

5、耐氧和臭氧性能好。

6、吸振性能优良，可做减振、缓冲作用。

在模具制造业中，替代橡胶及弹簧。

7、具有良好的低温性能。

8、耐辐射性能。

聚氨酯耐高能射线的性能很好，在10-10戈辐射剂量下仍具有满意的使用性能。

9、具有良好的机械加工性能。

（车、铣、磨、钻均可）大量供应优力胶棒,优力胶板,红色优力胶,黄色优力胶,黑色优力胶,订做优力胶,大型模具上用的优力胶具有缓冲，静音，减震，耐磨。

耐高温等特点，经久耐用适合强酸强碱工作环境的设备表面的防护处理，同时提高设备的耐磨性，降低噪音等PU板、棒、片复原弹性强，prefix = o ns = "urn:schemas-microsoft-com:office:office " 可压缩50%；高强度，经久耐用，无法用橡胶等材料替代。

耐压防震，耐冲击，耐油、耐酸碱，耐磨性极佳。

PU系列弹性体具有优越的抗张强度，抗撕裂性，高弹性，耐高压荷重，耐磨耗等特性，且易于切削，研磨，钻孔等加工，可适用于机械缓冲材料，冲床模具，反冲垫，弯曲成形。

工业机械设备上使用的密封件和齿形连轴节。

分为耐油型和耐磨型，硬度介于邵氏25到邵氏98度之间，具有很好的强度和溶涨性能，可在的环境中正常使用，且耐老化性能好、使用寿命长、产品规格多、品种全，并承接各式各种非标件加工，按来样或图纸定做，尺寸误差小。

第21卷 第2期Vol 21 No 2材 料 科 学 与 工 程 学 报Journal of Materials Science &Engineering总第82期Feb.2003文章编号:1004 793X (2003)02 0211 04收稿日期:2002 07 05;修订日期:2002 10 11基金项目:中国工程物理研究院科学基金资助项目(990563)作者简介:钟发春(1970 ),男,博士,四川简阳人,中国工程物理研究院化工材料研究所助研,从事互穿聚合物网络阻尼材料研究工作。

聚氨酯弹性体的结构与力学性能钟发春,傅依备,尚 蕾,田春蓉,王晓川,赵晓东(中国工程物理研究院化工材料研究所,四川绵阳 621900)摘 要 室温催化合成了一系列不同结构的聚氨酯弹性体,研究了软硬链段的化学结构对聚氨酯弹性体形态结构和力学性能的影响规律,结果表明,由MDI 合成的PU 弹性体的力学性能和阻尼性能优于相应的由TDI 合成的PU 弹性体,对称结构的MDI 易规整排列,提高了力学强度,软硬链段之间的相容性和较强的相互作用有利于提高弹性体的力学性能。

关键词 聚氨酯;弹性体;力学性能;形态结构中图分类号:TQ334 文献标识码:AStructure and Mechanical Properties of Polyurethane ElastomersZHONG Fa chun,FU Yi bei,SHANG Lei,TIAN Chun rong,WANG Xiao chuan,ZHAO X iao dong(Institute of C hem ical M aterials,Chinese Academ y of Eng ineering and Physics,Mianyang 621900,China)Abstract A serials of polyurethane (PU )elastomers with 4,4 methylene diphenyl dii socynat(MDI),tolyene 2,4 diisocyanate(TDI)as hard segments and poly(tetramethylene glycol)(PTMG)with different molecular weight as soft segments were synthesized by cat alyst at room temperature,and the chemical structures of soft segments and hard segments that affected the mechanical properties were also studied.The resul t demonstrated that the mechanical performance and damping properties of MDI PU elastomers were superior to that of TDI PU,because of MDI has symmetrical s tructure and arranged regularly that enhanced the compatibility and in teraction between hard segments and soft segments,and improved the mechanical dampi ng performance.Key w ords polyurethane;elastomer;mechanical performance;structure1 前 言聚氨酯弹性体(polyurethane elastomer)可以看作是一种介于一般橡胶与塑料之间的材料,其最大特点是硬度范围宽而富有弹性,耐磨性卓越,有良好的机械强度、耐油性和耐臭氧性,低温性能也很出色,因此,其用途十分广泛[1~4]。
