数控G代码与M代码G代码组别用于数控车的功能用于数控铣的功能附注G0001快速点定位相同模态G0101直线插补相同模态G0201顺时针方向圆弧插补相同模态G0301逆时针方向圆弧插补相同模态G0400暂停相同非模态G1000数据设置相同模态G1100数据设置取消相同模态G1716XY平面选择相同模态G1816ZX平面选择相同模态G1916YZ平面选择相同模态G2006英制相同模态G2106米制相同模态G2209行程检查开关打开相同模态G2309行程检查开关关闭相同模态G2508主轴速度波动检查打开相同模态G2608主轴速度波动检查关闭相同模态G2700参考点返回检查相同非模态G2800参考点返回相同非模态G3000第二参考点返回×非模态G3100跳步功能相同非模态G3200螺纹切削×模态G3600X向自动刀具补偿×非模态G3700Z向自动刀具补偿×非模态G4007刀尖补偿取消刀具半径补偿取消模态G4107刀尖左补偿刀具半径左补偿模态G4207刀尖右补偿刀具半径右补偿模态G4317×刀具长度正补偿模态G4417×刀具长度负补偿模态G4917×刀具长度补偿取消模态G5000工件坐标原点设定，最大主轴速度设置×非模态G5200局部坐标系设置相同非模态G5300机床坐标系设置相同非模态G5414第一工件坐标系设置相同模态G5514第二工件坐标系设置相同模态G5614第三工件坐标系设置相同模态G5714第四工件坐标系设置相同模态G5814第五工件坐标系设置相同模态G5914第六工件坐标系设置相同模态G6500宏程序调用相同非模态G6612宏程序调用模态相同模态G6712宏程序调用取消相同模态G6804双刀架镜像打开×非模态G6904双刀架镜像关闭×非模态G7001精车循环×非模态G7101外圆/内孔粗车循环×非模态G7201模型粗车循环×非模态G7301端面粗车循环高速深孔钻孔循环非模态G7401端面啄式钻孔循环左旋攻螺纹循环非模态G7501外径/内径啄式钻孔循环×非模态G7601螺纹车削多次循环精镗循环非模态G8001固定循环注销相同模态G8101×钻孔循环模态G8201×钻孔循环模态G8301端面钻孔循环深孔钻孔循环模态G8401端面攻螺纹循环攻螺纹循环模态G8501×粗镗循环模态G8601端面镗孔循环镗孔循环模态G8701侧面钻孔循环背镗孔循环模态G8801侧面攻螺纹循环×模态G8901侧面镗孔循环镗孔循环模态G9001外径/内径车削循环绝对尺寸模态G9101×增量尺寸模态G9201单次螺纹车削循环工件坐标原点设置模态G9401端面车削循环×模态G9602恒表面速度设置×模态G9702恒表面速度设置×模态G9805每分钟进给×模态G9905每转进给×模态M代码用于数控车的功能用于数控铣的功能附注M00程序停止相同非模态M01计划停止相同非模态M02程序结束相同非模态M03主轴顺时针旋转相同模态M04主轴逆时针旋转相同模态M05主轴停止相同模态M06×换刀非模态M08切削液开相同模态M09切削液关相同模态M10接料器前进×模态M11接料器退回×模态M131号压缩空气吹管打开×模态M142号压缩空气吹管关闭×模态M15压缩空气吹管关闭×模态M172轴变换×模态M183轴变换×模态M19主轴定向×模态M20自动上料器工作×模态M30程序结束并返回相同非模态M31互锁旁路相同非模态M38右中心架夹紧×模态M39右中心架松开×模态M50棒料送料器夹紧并前进×模态M51棒料送料器夹松开并退回×模态M52自动门打开相同模态M53自动门关闭相同模态M58左中心架夹紧×模态M59左中心架松开×模态M68液压卡盘夹紧×模态M69液压卡盘松开×模态M74错误检查功能打开相同模态M75错误检查功能关闭相同模态M78尾架套筒送进×模态M79尾架套筒退回×模态M88主轴低压夹紧×模态M89主轴高压夹紧×模态M90主轴松开×模态M98子程序调用相同模态M99子程序调用返回相同模态。
数控代码大全 Last updated on the afternoon of January 3, 2021G代码内容G00 快速定位G01 直线插补G02 圆弧插补G03 圆弧插补G04 暂停G05G06G07G08G09G10G11G12G13 刀架选择:刀架AG14 刀架选择:刀架BG15G16G17 刀具半径补偿:X-Y平面G18 刀具半径补偿:Z-X平面G19 刀具半径补偿:Y-Z平面G20 原始位置指令G21 ATC原始位置指令G22 扭距跳过指令G23G24 ATC原始位置移动指令(不带直线插补) G25 节点位置移动指令(不带直线插补)G26G27G28 扭距极限指令取消G29 扭距极限指令G30 跳步循环G31 固定螺纹车削循环:轴向G32 固定螺纹车削循环:端面G33 固定螺纹车削循环G34 变螺距螺纹车削循环:增加螺距G35 变螺距螺纹车削循环:减少螺距G36 动力刀具轴-进给轴同步进给 (正转) G37 动力刀具轴-进给轴同步进给 (反转) G38G39G40 刀尖圆狐半径补偿: 取消G41 刀尖圆狐半径补偿: 左G42 刀尖圆狐半径补偿: 右G43G44G45G46G47G48G49G50 零点位移,主轴最高转速指令G51G52 六角刀架转位位置误差补偿G53G54G55G56G57G58G59G60G61G62 镜像指令G63G64 到位控制关G65 到位控制开G66G67G68G69G70G71 复合固定螺纹车削循环: 轴向G72 复合固定螺纹车削循环: 径向G73 轴向铣槽复合固定循环G74 径向铣槽复合固定循环G75 自动倒角G76 自动倒圆角G77 攻丝复合固定循环G78 反向螺纹攻丝循环G79G80 形状定义结束 (LAP)G81 轴向形状定义开始 (LAP)G82 径向形状定义开始 (LAP)G83 坯材形状定义开始 (LAP)G84 棒料车削循环中改变切削条件 (LAP) G85 调用棒料粗车循环 (LAP)G86 调用重复粗车循环 (LAP)G87 调用精车循环 (LAP)G88 调用连续螺纹车削循环 (LAP)G89G90 绝对值编程G91 增量编程G92G93G94 每分进给模式 (mm/min)G95 每转进给模式 (mm/rev)G96 恒周速切削开G97 G96取消G98G99G100 刀架A或刀架B单独切削的优先指令G101 创成加工中直线插补G102 创成加工中圆弧插补 (正面) (CW) G103 创成加工中圆弧插补 (正面) (CCW) G104G105G106G107 主轴同步攻丝,右旋螺纹G108 主轴同步攻丝,左旋螺纹G110 刀架A恒周速切削G111 刀架B恒周速切削G112 圆弧螺纹车削CWG113 圆弧螺纹车削CCWG114G115G116G117G118G119 刀具半径补尝:C-X-Z平面G120G121G122 刀架A副主轴W轴指令 (13) G123 刀架B副主轴W轴指令 (G14) G124 卡盘A有效原点G125 卡盘B有效原点G126 锥度加工模式OFF指令G127 锥度加工模式ON指令G128 M/C加工模式OFF指令G129 M/C加工模式ON指令G130G132 创成加工中圆弧插补 (侧面) (CW)G133 创成加工中圆弧插补 (侧面) (CCW)G134G135G136 坐标反转结束或Y轴模式关G137 坐标反转开始G138 Y轴模式开G139G140 主轴加工模式的指定G141 副主轴加工模式的指定G142 自动脱模主轴加工模式的指定G143 自动脱模主轴和第3刀架加工模式的指定G144 W-轴控制OFF指令G145 W-轴控制ON指令G146G147G148 B-轴控制OFF指令G149 B-轴控制ON指令G150G151G152 可编程尾架定位 (牵引尾架)G153 可编中心架G代码 (牵引)G154 W-轴单向定位指令G155 精确轮廓描绘模式ON指令G156 精确轮廓描绘模式OFF指令G157G158 刀具轴方向刀具长度偏移量G159 刀具轴方向刀具长度偏移量(不带旋转位移偏移量) G160 取消刀具轴方向刀具长度偏移量G161 G代码宏功能MODING162 G代码宏功能MODING163 G代码宏功能MODING164 G代码宏功能MODING165 G代码宏功能MODING166 G代码宏功能MODING167 G代码宏功能MODING168 G代码宏功能MODING169 G代码宏功能MODING170 G代码宏功能MODING171 G代码宏功能CALLG172G173G174G175G176G177G178 同步攻丝循环 (CW)G179 同步攻丝循环 (CCW)G180 动力刀具复合固定循环: 取消G181 动力刀具复合固定循环: 钻孔G182 动力刀具复合固定循环: 镗孔G183 动力刀具复合固定循环: 深孔钻G184 动力刀具复合固定循环: 攻丝G185 动力刀具复合固定循环: 轴向螺纹车削G186 动力刀具复合固定循环: 端面螺纹车削G187 动力刀具复合固定循环: 轴向直螺纹车削G188 动力刀具复合固定循环: 经向直螺纹车削G189 动力刀具复合固定循环: 铰孔/镗孔G190 动力刀具复合固定循环: 键槽切削循环G191 动力刀具复合固定循环: 轴向键槽切削循环G192G193G194G195G196G197G198G199G200G201G202G203G204G205 G代码宏功能CALL G206 G代码宏功能CALL G207 G代码宏功能CALL G208 G代码宏功能CALL G209 G代码宏功能CALL G210 G代码宏功能CALL G211 G代码宏功能CALL G212 G代码宏功能CALL G213 G代码宏功能CALL G214 G代码宏功能CALL M代码内容M00 程序停止M01 任选停止M02 程序结束M03 工作主轴起动 (正转)M04 工作主轴起动 (反转)M05 主轴停止M06 刀具交换M07M08 冷却液开M09 冷却液关M10 主轴点动关M11 主轴点动开M12 动力刀具轴停止M13 动力刀具轴正转M14 动力刀具轴反转M15 C轴正向定位M16 C轴反向定位M17 机外测量数据通过RS232C传送请求M18 主轴定向取消M19 主轴定向M20 尾架干涉区或主轴干涉监视关(对面双主轴规格) M21 尾架干涉区或主轴干涉监视开(对面双主轴规格) M22 倒角关M23 倒角开M24 卡盘干涉区关,刀具干涉区关M25 卡盘干涉区开,刀具干涉区开M26 螺纹导程有效轴Z轴指定M27 螺纹导程有效轴X轴指定M28 刀具干涉检查功能关M29 刀具干涉检查功能开M30 程序结束M31M32 螺纹车削单面切削模式M33 螺纹车削时交叉切削模式M34 螺纹车削逆向单面切削模式M35 装料器夹持器Z向滑动后退M36 装料器夹持器Z向滑动前进M37 装料器臂后退M38 装料器臂前进到卸载位置M39 装料器臂前进到卡盘位置M40 主轴齿轮空档M41 主轴齿轮1档或底速线圈M42 主轴齿轮2档或高速线圈M43 主轴齿轮3档M44 主轴齿轮4档M45M46M47M48 主轴转速倍率无效取消M49 主轴转速倍率无效M50 附加吹气口1关M51 附加吹气口1开M52M53M54 分度卡盘自动分度M55 尾架后退M56 尾架前进M57 M63取消M58 卡盘底压M59 卡盘高压M60 M61取消M61 圆周速度恒定切削时,恒定旋转应答忽视M62 M64取消M63 主轴旋转M码应答忽视M64 主轴旋转之外的M码应答忽视M65 T码应答忽视M66 刀架回转位置自由M67 凸轮车削循环中同步运行模式取消M68 同步模式A运行开M69 同步模式B运行开M70 手动换到指令M71M72 ATC单元定位在接近位置M73 螺纹车削类型1M74 螺纹车削类型2M75 螺纹车削类型3M76 工件捕手后退M77 工件捕手前进M78 中心架松开M79 中心架夹紧M80 过切前进M81 过切后退M82M83 卡盘夹紧M84 卡盘松开M85 LAP粗车循环后不返回起始位置M86 刀架右回转指定M87 M86取消M88 吹气关M89 吹气开M90 关门M91 开门M92 棒料进给器后退M93 棒料进给器前进M94 装料器装料M95 装料器卸料M96 副轴用工件捕手后退M97 副轴用工件捕手前进M98 尾架低压M99 尾架高压M100 等待同步指令M101 外部M码M102 外部M码M103 外部M码M104 外部M码M105 外部M码M106 外部M码M107 外部M码M108 外部M码M109 取消M110M110 C轴连接M111 拾取轴自动零点设定M112 M-刀具轴在第三刀架上停止M113 M-刀具轴在第三刀架前进转M114 M-刀具轴在第三刀架向回转M115 卸料器打开M116 卸料器关闭M117 侧头前进M118 侧头后退M119 工件计数专用。
数控车床G代码对照表数控车床G代码对照表举报不良信息上一篇/ 下一篇/ 日志列表2009-06-20 14:03:58.0SINUMERIK G代码地址含义赋值说明编程D 刀具刀补号0…9整数，不带符号用于某个刀具T…的补偿参数：D0表示补偿值=0一个刀具最多有9个D号D… F 0.001…99 999.999 刀具/工件的进给速度，对应G94或G95，单位分别为毫米/分钟或毫米/转F… F 进给率(与G4 一起可以编程停留时间) 0.001…99 999.999 停留时间，单位秒G4 F… 单独运行G G功能(准备功能字) 已事先规定G功能按G功能组划分，一个程序段中只能有一个G功能组中的一个G功能指令。
G 功能按模态有效(直到被同组中其它功能替代)，或者以程序段方式有效。
G功能组：G… G0 快速移动1：运动指令G0 X…Z… G1 直线插补(插补方式) 模态有效G1 X…Z…F… G2 顺时针圆弧插补G2 X…Z…I…K…… ;圆心和终点G2 X…CR=…F… ;半径和终点G2 AR=…I…F… ;张角和圆心G2 AR=…X…F… ;张角和终点G3 逆时针园弧插补G3….; 其它同G2 CIP 中间点圆弧插补CIPX…Z…I1=…K1=…F… G33 恒螺距的螺纹切削S… M… ;主轴转速，方向G33Z…K… 在Z轴方向上带补偿夹具攻丝. G331 不带补偿夹具切削内螺纹N10 SPOS= 主轴处于位置调节状态N20 G331 Z…K… S… ;在Z轴方向不带补偿夹具攻丝;右旋螺纹或左旋螺纹通过螺距的符号(比如K+) 确定: +: 同M3 -: 同M4 G332 不带补偿夹具切削内螺纹. 退刀G332 Z… K… ;不带补偿夹具切削螺纹. Z退刀;螺距符号同G331 CT 带切线的过渡圆弧插补N10… N20 CT Z… X…F. 圆弧以前一段切线为过渡. G4 快速移动2: 特殊运行,程序段方式有效G4 F…或G4 S….;自身程序段G63 快速移动G63 Z…F…S…M… G74 回参考点G74X…Z… ;自身程序段G75 回固定点G75X…Z… ;自身程序段TRANS 可编程的偏置3: 写存储器，程序段方式有效TRANSX…Z…自身程序段ROT 可编程的旋转ROT RPL=… ;在当前平面中旋转G17到G19 SCALE 可编程比例系数SCALEX…Z…在所给定轴方向比例系数,自身程序段MIRROR 可编程镜像功能MIRROR X0 改变方向的坐标轴，自身程序段ATRANS 附加可编程的偏置ATRANSX…Z…自身程序段AROT 附加可编程的旋转AROT RPL=… ;在当前平面中旋转G17到G19 ASCALE 附加可编程比例系数ASCALEX…Z…在所给定轴方向比例系数,自身程序段AMIRROR 附加可编程镜像功能AMIRROR X0 改变方向的坐标轴，自身程序段G25 主轴转速下限G25S… ;自身程序段G25 X…Z…;自身程序段G26 主轴转速上限G26S… ;自身程序段G26 X…Z…;自身程序段G17 (在加工中心孔时要求) 6: 平面选择G17…所在平面的垂直轴为刀具长度补偿轴G18* Z/X平面模态有效G40 刀尖半径补偿方式的取消7: 刀尖半径补偿模态有效G41 调用刀尖半径补偿, 刀具在轮廓左侧移动G42 调用刀尖半径补偿, 刀具在轮廓右侧移动G500 取消可设定零点偏置8: 可设定零点偏置模态有效G54 第一可设定零点偏置G55 第二可设定零点偏置G56 第三可设定零点偏置G57 第四可设定零点偏置G58 第五可设定零点偏置G59 第六可设定零点偏置G53 按程序段方式取消可设定零点偏置9: 取消可设定零点偏置段方式有效G153 按程序段方式取消可设定零点偏置，包括框架G60* 准确定位10:定位性能模态有效G64 连续路径方式G9 准确定位,单程序段有效11:程序段方式准停段方式有效G601 在G60,G9方式下准确定位，精12:准停窗口模态有效G602 在G60,G9方式下准确定位，粗G70 英制尺寸13:英制/公制尺寸模态有效G71* 公制尺寸G700 英制尺寸，也用于进给率F G710 公制尺寸，也用于进给率F G90* 绝对尺寸14:绝对尺寸/增量尺寸模态有效G91 增量尺寸G94* 进给率F，单位毫米/分15:进给/主轴模态有效G95 主轴进给率F，单位毫米/转CFC 圆弧加工时打开进给率修调16:进给率修调偿模态有效CFTCP 关闭进给率修调G901 在圆弧段进给补偿“开” G900 进给补偿“关” G450 圆弧过渡18:刀尖半径补偿时拐角特性模态有效G451 等距线的交点BRISK 轨迹跳跃加速21:加速度特性模态有效SOFT* 轨迹平滑加速FFOWF 预控关闭预控模态有效FFOWN* 预控打开WALIMON* 工作区域限制生效工作区域限制模态有效适用于所有轴，通过设定数据激活；值通过G25，G26设置WALIMOF 工作区域限制取消G920* 西门子方式其它NC语言G921 其它方式模态有效带* 的功能在程序启动时生效(如果没有编程新的内容，指用于“铣削” 时的系统变量). H H0= T0 H9999 H功能±0.000001…9999.9 999（8个十进制数据位）或使用指数形式用于传送到PLC的数值，其定义由机床制造厂家确定。
数控车床代码格式表G00快速定位 G00X(U) ＿Z(W)__G01直线切割 G01 X(U) ＿Z(W)__F__G02顺时针圆弧插补X(U) ＿Z(W)__R__F__逆时针圆弧插补X(U) ＿Z(W)__R__F__ 切削圆弧的大小和范围,通过指定圆弧的起点(刀具当前的位置)至圆弧中心的距离(I,K)以及圆弧的终点(在工件坐标系中设定的坐标上的X,Z 点,或通过增量坐标值U,V 指定的点)决定. I 指定圆弧起点至X 轴方向的圆弧中心的距离(半径值)K 指定圆弧起点至Z 轴方向的圆弧中心的距离G 04暂停（以秒为单位）G04 p__ (1秒=10000)（例：G04 P10000）G04 U__G04 X__G09精确停止G10道具修正量的可编程数据输入G10 P__X__Z__R__Q__G10 P__U__W__C__Q__P:偏移编号刀具磨损量的情况 P=刀具磨损编号刀具形状量的情况 P=10000+刀具形状编号X: X轴偏移量（绝对值）Z: Z轴偏移量（绝对值）U: X轴偏移量（增量值）W: Z轴偏移量（增量）R: 刀尖R偏移量(绝对值)C: 刀尖R偏移量（增量）Q：虚拟刀尖编号G20英制输入G21公制输入G27参考点复位检查G27X(U) 0 Z(W) 0 T0000G28参考点返回G28X(U)__Z(W)__G30回到第二参考点G30 X(U)__Z(W)__G32螺纹切削G32 X(U)__Z(W)__F__(F为螺距) G40刀尖R修正取消G41刀尖R左修正G42 刀尖R右修正G50坐标系设定，主轴最高转速设定G54-G59工件坐标系设定G70精加工循环G70 P__ Q__P:完工形状开始的顺序编号Q:完工形状程序结束的顺序编号用G71 G72 G73中的任意一个粗切削后，可通过接在G70后面的指令，调用之前执行G71,G72，G73循环的形状程序，进行切削。
G71 外径粗切削循环G71 U__R__U:每次x方向切入量R：退刀量G71 P__Q__U__W__F__S__P:完工形状程序开始顺序编号Q:完工形状程序结束顺序编号U：x方向精加工预留量W：z方向精加工预留量F.S指定进给速度及S，若无该指定，则以此前指定的F.S代码执行G72断面粗切削循环G72 W__R__U:每次Z方向切入量R：退刀量G72 P__Q__U__W__F__S__P:完工形状程序开始顺序编号Q:完工形状程序结束顺序编号U：x方向精加工预留量W：z方向精加工预留量F.S指定进给速度及S，若无该指定，则以此前指定的F.S代码执行G73 闭环切削，循环G73 U__W__R__X轴粗切削全切削量Z轴粗切削全切削量G73 P__Q__U__W__F__S__P:完工形状程序开始顺序编号Q:完工形状程序结束顺序编号U：x方向精加工预留量G74 端面切断循环G74 R__R：返回量G74 X(U)__Z(W)__P__Q__R__F__X （U ）:坐标值或增量值Z(W)：坐标值或增量值P ：1个循环的X 轴方向切入量Q:从步进位置到下一步进位置的纵向切削距离 R:退刀动作量F:进给指令G75内外径切断循环G75 R__R:返回量G75 X(U)__Z(W)__P__Q__R__F__X （U ）:坐标值或增量值Z(W)：坐标值或增量值P ：从步进位置到下一步进位置的纵向切削距离 Q: 1个循环的X 轴方向切入量R:退刀动作量F:进给指令G76复合型螺纹切削循环G76 P(m)(r)(a) Q__ R__m:最后精加工次数r ：螺纹的收尾（拔出）量a ：螺牙角度Q ：最小切入量R：精加工量G76 X__Z__R（i）P（k）Q__ F__ X:坐标值Z:坐标值R:x轴增量值（锥度差）P:螺牙高度Q:第一次切入量F:螺纹导程G80啄式循环结束G83钻孔循环G83 Z__Q__F__Q:每次进刀量G84 Z向攻牙循环G84：Z__Q__F__Q:进刀量F:螺距G85正面镗循环G87侧钻循环（与G83类似）G88侧攻丝循环G89侧镗孔循环G90内外径粗车循环X__Z__F__G92螺纹车削循环X__Z__F__G94端面车削循环X__Z__F__ G96恒线速度控制G97恒线速度控制取消G98每分钟进给G99每转进给。

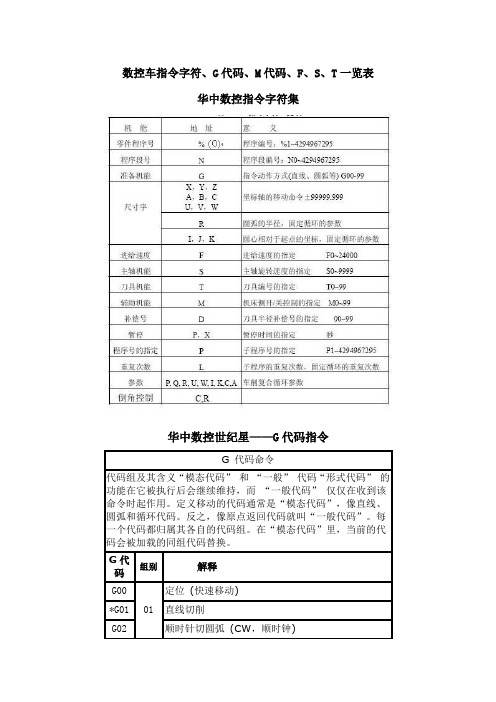

数控车指令字符、G代码、M代码、F、S、T一览表华中数控指令字符集华中数控世纪星——G代码指令华中数控世纪星——M代码指令FANUC 0-TD系统G 代码命令代码组及其含义“模态代码” 和“一般” 代码“形式代码”的功能在它被执行后会继续维持，而“一般代码”仅仅在收到该命令时起作用。
定义移动的代码通常是“模态代码”，像直线、圆弧和循环代码。
反之，像原点返回代码就叫“一般代码”。
每一个代码都归属其各自的代码组。
在“模态代码”里，当前的代码会被加载的辅助功能本机床用S代码来对主轴转速进行编程，用T代码来进行选刀编程，其它可编程辅助功能由M代码来实现，本机床可供用户使用的M代码列表如下(表1.2)：一般地，一个程序段中，M代码最多可以有一个。
进给速度FF 指令表示工件被加工时刀具相对于工件的合成进给速度，F的单位取决于G94 (每分钟进给量mm/min)或G95(主轴每转一转刀具的进给量mm/r)。
使用下式可以实现每转进给量与每分钟进给量的转化。
fm=fr×Sfm：每分钟的进给量：(mm/min )fr：每转进给量：(mm/r )S：主轴转数，(r/min)当工作在G01，G02 或G03 方式下，编程的F 一直有效，直到被新的F 值所取代，而工作在G00 方式下，快速定位的速度是各轴的最高速度，与所编F 无关。
借助机床控制面板上的倍率按键，F 可在一定范围内进行倍率修调。
当执行攻丝循环G76、G82，螺纹切削G32 时，倍率开关失效，进给倍率固定在100％。
[注] 1、当使用每转进给量方式时，必须在主轴上安装一个位置编码器。
2、直径编程时，X 轴方向的进给速度为：半径的变化量/分、半径的变化量/转刀具功能(T 机能)T 代码用于选刀，其后的4 位数字分别表示选择的刀具号和刀具补偿号。
T 代码与刀具的关系是由机床制造厂规定的，请参考机床厂家的说明书。
执行T 指令，转动转塔刀架，选用指定的刀具。
数控编程代码大全1、FANUC车床G代码G02顺时针切圆弧 (CW，顺时钟)G03逆时针切圆弧 (CCW，逆时钟)G04暂停 (Dwell)G09停于精确的位置G20英制输入G21公制输入G22内部行程限位有效G23内部行程限位无效G27检查参考点返回G28参考点返回G29从参考点返回G30回到第二参考点G32切螺纹G40取消刀尖半径偏置G41刀尖半径偏置 (左侧)G42刀尖半径偏置 (右侧)G50修改工件坐标；设置主轴最大的 RPMG52设置局部坐标系G53选择机床坐标系G70精加工循环G71内外径粗切循环G72台阶粗切循环G73成形重复循环G74Z 向步进钻削G75X 向切槽G76切螺纹循环G80取消固定循环G83钻孔循环G84攻丝循环G85正面镗孔循环G87侧面钻孔循环G88侧面攻丝循环G89侧面镗孔循环G90(内外直径)切削循环G92切螺纹循环G94(台阶) 切削循环G96恒线速度控制G97恒线速度控制取消G98每分钟进给率G99每转进给率支持宏程序编程2.FANUC铣床G代码G00顶位 (快速移动)定位 (快速移动) G01直线切削G02顺时针切圆弧G03逆时针切圆弧G04暂停G15/G16极坐标指令G17XY 面赋值G18XZ 面赋值G19YZ 面赋值G28机床返回原点G30机床返回第2和第3原点*G40取消刀具直径偏移G41刀具直径左偏移G42刀具直径右偏移*G43刀具长度 + 方向偏移*G44刀具长度 - 方向偏移G49取消刀具长度偏移*G53机床坐标系选择G54工件坐标系1选择G55工件坐标系2选择G56工件坐标系3选择G57工件坐标系4选择G58工件坐标系5选择G59工件坐标系6选择G73高速深孔钻削循环G74左螺旋切削循环G76精镗孔循环*G80取消固定循环G81中心钻循环G82反镗孔循环G83深孔钻削循环G84右螺旋切削循环G85镗孔循环G86镗孔循环G87反向镗孔循环G88镗孔循环G89镗孔循环*G90使用绝对值命令G91使用增量值命令G92设置工件坐标系*G98固定循环返回起始点*G99返回固定循环R点G50比例缩放G51G68坐标系旋转G69支持宏程序编程3.FANUC M指令代码M00程序停M01选择停止M02程序结束(复位)M03主轴正转 (CW)M04主轴反转 (CCW)M05主轴停M06换刀M08切削液开M09切削液关M30程序结束(复位) 并回到开头M48主轴过载取消不起作用M49主轴过载取消起作用M94镜象取消M95X坐标镜象M96Y坐标镜象M98子程序调用M99子程序结束4.SIEMENS铣床G代码D刀具刀补号F进给率(和G4 一起可以编程停留时间) GG功能(准备功能字)G0快速移动G1直线插补G2顺时针圆弧插补G3逆时针圆弧插补CIP中间点圆弧插补G33恒螺距的螺纹切削G331不带补偿夹具切削内螺纹G332不带补偿夹具切削内螺纹. 退刀CT带切线的过渡圆弧插补G4快速移动G63快速移动G74回参考点G75回固定点G25主轴转速下限G26主轴转速上限G110极点尺寸，相对于上次编程的设定位置G110极点尺寸，相对于当前工件坐标系的零点G120极点尺寸，相对于上次有效的极点G17*X/Y平面G18Z/X平面G19Y/Z平面G40刀尖半径补偿方式的取消G41调用刀尖半径补偿, 刀具在轮廓左侧移动G42调用刀尖半径补偿, 刀具在轮廓右侧移动G500取消可设定零点偏置G54第一可设定零点偏置G55第二可设定零点偏置G56第三可设定零点偏置G57第四可设定零点偏置G58第五可设定零点偏置G59第六可设定零点偏置G53按程序段方式取消可设定零点偏置G60*准确定位G70英制尺寸G71*公制尺寸G700英制尺寸，也用于进给率FG710公制尺寸，也用于进给率FG90*绝对尺寸G91增量尺寸G94*进给率F，单位毫米/分G95主轴进给率F，单位毫米/转G901在圆弧段进给补偿“开”G900进给补偿“关”G450圆弧过渡G451等距线的交点I插补参数J插补参数K插补参数I1圆弧插补的中间点J1圆弧插补的中间点K1圆弧插补的中间点L子程序名及子程序调用M辅助功能M0程序停止M1程序有条件停止M2程序结束M3主轴顺时针旋转M4主轴逆时针旋转M5主轴停M6更换刀具N副程序段:主程序段P子程序调用次数RET子程序结束S主轴转速,在G4 中表示暂停时间T刀具号X坐标轴Y坐标轴Z坐标轴CALL循环调用CHF倒角，一般使用CHR倒角轮廓连线CR圆弧插补半径GOTOB向后跳转指令GOTOF向前跳转指令RND圆角支持参数编程6.SIEMENS车床G 代码D刀具刀补号FF进给率(和G4 一起可以编程停留时间) GG功能(准备功能字)G0快速移动G1直线插补G2顺时针圆弧插补G3逆时针园弧插补G33恒螺距的螺纹切削G4快速移动G63快速移动G74回参考点G75回固定点G17(在加工中心孔时要求)G18*Z/X平面G40刀尖半径补偿方式的取消G41调用刀尖半径补偿, 刀具在轮廓左侧移动G42调用刀尖半径补偿, 刀具在轮廓右侧移动G500取消可设定零点偏置G54第一可设定零点偏置G55第二可设定零点偏置G56第三可设定零点偏置G57第四可设定零点偏置G58第五可设定零点偏置G59第六可设定零点偏置G53按程序段方式取消可设定零点偏置G70英制尺寸G71*公制尺寸G90*绝对尺寸G91增量尺寸G94*进给率F，单位毫米/分G95主轴进给率F，单位毫米/转I插补参数I1圆弧插补的中间点K1圆弧插补的中间点L子程序名及子程序调用M辅助功能M0程序停止M1程序有条件停止M2程序结束M30M17M3主轴顺时针旋转M4主轴逆时针旋转M5主轴停M6更换刀具N副程序段:主程序段P子程序调用次数RET子程序结束S主轴转速,在G4 中表示暂停时间T刀具号X坐标轴Y坐标轴Z坐标轴AR圆弧插补张角CALL循环调用CHF倒角，一般使用CHR倒角轮廓连线CR圆弧插补半径GOTOB向后跳转指令GOTOF向前跳转指令RND圆角支持参数编程8.HNC车床G代码G00定位 (快速移动)G01直线切削G02顺时针切圆弧 (CW，顺时钟) G03逆时针切圆弧 (CCW，逆时钟) G04暂停 (Dwell)G09停于精确的位置G20英制输入G21公制输入G22内部行程限位有效G23内部行程限位无效G27检查参考点返回G28参考点返回G29从参考点返回G30回到第二参考点G32切螺纹G36直径编程G37半径编程G40取消刀尖半径偏置G41刀尖半径偏置 (左侧)G42刀尖半径偏置 (右侧)G53直接机床坐标系编程G54—G59坐标系选择G71内外径粗切循环G72台阶粗切循环G73闭环车削复合循环G76切螺纹循环G80内外径切削循环G81端面车削固定循环G82螺纹切削固定循环G90绝对值编程G91增量值编程G92工件坐标系设定G96恒线速度控制G97恒线速度控制取消G94每分钟进给率G95每转进给率支持参数和宏编程9.HNC铣床G代码*G001定位 (快速移动)G01直线切削G02顺时针切圆弧G03逆时针切圆弧G040暂停G0716虚轴指定G090准停校验*G172XY 面赋值G18XZ 面赋值G19YZ 面赋值G208英寸输入*G21毫米输入G22脉冲当量G243镜像开*G25镜像关G280返回到参考点G29由参考点返回*G407取消刀具直径偏移G41刀具直径左偏移G42刀具直径右偏移G438刀具长度 + 方向偏移G44刀具长度 - 方向偏移*G49取消刀具长度偏移*G504缩放关G51缩放开G520局部坐标系设定G53直接机床坐标系编程*G5414工件坐标系1选择G55工件坐标系2选择G56工件坐标系3选择G57工件坐标系4选择G58工件坐标系5选择G59工件坐标系6选择G600单方向定位*G6112精确停止校验方式G64连续方式G685旋转变换*G69旋转取消G739高速深孔钻削循环G74左螺旋切削循环G76精镗孔循环*G80取消固定循环G81中心钻循环G82反镗孔循环G83深孔钻削循环G84右螺旋切削循环G85镗孔循环G86镗孔循环G87反向镗孔循环G88镗孔循环G89镗孔循环*G903使用绝对值命令G91使用增量值命令G920设置工件坐标系*G9414每分钟进给G95每转进给*G9810固定循环返回起始点G99返回固定循环R点支持参数和宏编程10.HNC M指令M00程序停M01选择停止M02程序结束(复位)M03主轴正转 (CW)M04主轴反转 (CCW)M05主轴停M06换刀M07切削液开M09切削液关M98子程序调用M99子程序结束11.KND100铣床G代码G001定位 (快速移动)G01直线切削G02顺时针切圆弧G03逆时针切圆弧G040暂停G172XY 面赋值G18XZ 面赋值G19YZ 面赋值G280机床返回原点G29从参考点返回*G407取消刀具直径偏移G41刀具直径左偏移G42刀具直径右偏移*G438刀具长度 + 方向偏移*G44刀具长度 - 方向偏移G49取消刀具长度偏移*G5314机床坐标系选择G54工件坐标系1选择G55工件坐标系2选择G56工件坐标系3选择G57工件坐标系4选择G58工件坐标系5选择G59工件坐标系6选择G739高速深孔钻削循环G74左螺旋切削循环G76精镗孔循环*G80取消固定循环G81钻孔循环（点钻）G82钻孔循环（镗阶梯孔）G83深孔钻削循环G84攻丝循环G85镗孔循环G86钻孔循环G87反向镗孔循环G88镗孔循环G89镗孔循环*G903使用绝对值命令G91使用增量值命令G920设置工件坐标系*G9810固定循环返回起始点*G99返回固定循环R点12.KND100车床G代码G001定位 (快速移动)G01直线切削G02顺时针切圆弧 (CW，顺时钟)G03逆时针切圆弧 (CCW，逆时钟)G040暂停 (Dwell)G10偏移值设定G206英制输入G21公制输入G270检查参考点返回G28参考点返回G29从参考点返回G31跳跃机能G321切螺纹G36X轴自动刀偏设定G37Z轴自动刀偏设定G407取消刀尖半径偏置G41刀尖半径偏置 (左侧)G42刀尖半径偏置 (右侧)G500坐标系设定G54工件坐标系G55---G59工件坐标系G700精加工循环G71内外径粗切循环G72台阶粗切循环G73成形重复循环G74端面深孔加工循环G75外圆、内圆切削循环G76切螺纹循环G901(内外直径)切削循环G92切螺纹循环G94(台阶) 切削循环G9612恒线速度控制G97恒线速度控制取消G985每分钟进给率G99每转进给率13.KND100 M指令M00程序停M01选择停止M02程序结束(复位)M03主轴正转 (CW)M04主轴反转 (CCW)M05主轴停M06换刀M08切削液开M09切削液关M10卡紧M11松开M32润滑开M33润滑关M98子程序调用M99子程序结束22.三菱E60 铣床G代码※G001位置定位 (快速进给)*G01直线补间G02顺时针切圆弧(CW)G03逆时针切圆弧(CCW)G04暂停G05高速加工模式G090正确停止检查G10程式参数输入/补正输入G11程式参数输入取消G12圆切削CWG13圆切削CCW*G172平面选择X－Y※G18平面选择Z－XG19平面选择Y－Z※G206 英制指令G21公制指令G270参考原点检查G28参考原点复归G29开始点复归G30第2～4参考原点复归G31跳跃机能G331螺纹切削G370自动工具长测定G38刀具径补正向量指定G39刀具径补正转角圆弧补正*G407刀具径补正取消G41刀具径补正左G42刀具径补正右G438刀具长补正量（＋）G44刀具长补正量（－）*G49工具长补正量取消G520局部坐标系设定G53机械坐标系选择*G5412工件坐标系1选择G5512工件坐标系2选择G56工件坐标系3选择G57工件坐标系4选择G58工件坐标系5选择G59工件坐标系6选择G600单方向位置定位G6113工确停止检查模式G62自动转角进给率调整G63攻牙模式*G64切削模式G739固定循环（步进循环）G74固定循环（反向攻牙）G76固定循环（精镗孔）*G80固定循环取消G81固定循环（钻孔/铅孔）G82固定循环（钻孔/计数式镗孔）G83固定循环（深钻孔）G84固定循环（攻牙）G85固定循环（镗孔）G86固定循环（镗孔）G87固定循环（反镗孔）G88固定循环（镗孔）G89固定循环（镗孔）*G903绝对值指令*G91增量值指令G920机械坐标系设定G935逆时针进给*G94非同期切削（每分钟进给）*G95同期切削（每回钻进给）*G9617周速一定控制有效*G97周速一定控制无效*G9810固定循环起始点复归G99固定循环R点复归支持参数和宏编程25.华兴车床G代码G00快速定位G01直线插补G02顺时针圆弧插补G03逆时针圆弧插补G04延时G09进给准停G20独立子程序调用G22独立子程序定义G24独立子程序定义结束，返回调用程序G25跳转加工G26程序块调用加工程序内子程序调用G27无限循环G30倍率取消G31倍率定义G47短直线速度自动过渡G48取消G54～G59工件坐标系选择G71内外径切削复合循环G72端面切削复合循环G73封闭轮廓复合循环G74返回机床参考点（机械原点）G75返回对刀点G76返回加工开始点G77恢复当前坐标系G81外圆加工循环G82端面加工循环G85英制刚性攻丝循环G86公制螺纹加工循环G87英制螺纹加工循环G90绝对值方式编程G91增量值方式编程G92设置程序零点G96恒线速切削有效G97取消恒线速切削G98取消每转进给G99设定每转进给P= 参变量赋值26.华兴车床M指令M指令解释M01条件停M02程序结束并停机M03主轴正转M04主轴反转M05主轴停M06冷却开M07冷却关M08工件夹紧M09工件松开M10开指定的继电器M11关指定的继电器M20设定刀补号M21程序结束并返回程序开头M71～M85继电器脉冲输出27.华兴铣床G代码G01直线插补G02顺时针圆弧插补或螺旋线插补G03逆时针圆弧插补或螺旋线插补G04延时G09伺服准停到位G11程序块沿Y轴镜像G12程序块沿X轴镜像G13程序块以原点镜像加工G17选择XOY平面G18选择XOZ平面G19选择YOZ平面G20子程序调用G22子程序定义G24子程序定义结束，返回调用程序G25跳转加工G26转移加工G27无限循环G30放大/缩小倍率取消G31放大/缩小倍率定义G40取消刀具半径补偿G41左刀具半径补偿G42右刀具半径补偿G43建立刀具长度补偿G44撤消刀具长度补偿G47短直线速度自动过渡G48取消短直线速度自动过渡G54～G59工件坐标系选择G73高速深孔加工循环G74返回机床参考点（机械原点）G75返回对刀点G76从当前位置返回程序零点G78精镗循环G81中心孔钻孔循环G82带停顿的中心钻孔循环G83深孔加工循环G84公制刚性攻丝循环G85英制刚性攻丝循环G86镗孔循环（自动返回）G87反镗循环G88镗孔循环（手动返回）G89带停顿的镗孔循环G90绝对值方式编程G91增量值方式编程G92设定工件座标系P= 参变量赋值28.华兴铣床M指令M指令解释M00程序暂停M01L××(K××)M02程序结束并停机M03主轴正转M04主轴反转M05主轴停M08冷却开M09冷却关M10工件夹紧M11工件松开M20K××号继电器M21K××关××号继电器M30程序结束并返回程序开头M71～M85继电器脉冲输出。
模具图面常见符号含义M,MC ――铣 SP ――――基准点H ―――热处理 TYP ――――典型尺寸ELE ――镀铬 RP ――――圆弧点DYE ――染黑 CEN,CL ――中心线G ―――磨 TAN ――――切点PG ―――光学曲线磨 THR ――――穿孔JG ―――坐标磨 BOTT ―――底面W/C,W ――线割 TOP ――――顶面E,EDM――放电 SYM ――――对称L ――――车 T ―――――厚度INT ―――交点 CB ――――沉孔C ――――倒角 CLEAR ―――间隙模具制造领域的25个常见问题解答1) 选择模具钢时什么是最重要的和最具有决定性意义的因素？成形方法－可从两种基本材料类型中选择。
A) 热加工工具钢，它能承受模铸、锻造和挤压时的相对高的温度。
B) 冷加工工具钢，它用于下料和剪切、冷成形、冷挤压、冷锻和粉末加压成形。
塑料-一些塑料会产生腐蚀性副产品，例如PVC塑料。
长时间的停工引起的冷凝、腐蚀性气体、酸、冷却/加热、水或储存条件等因素也会产生腐蚀。
在这些情况下，推荐使用不锈钢材料的模具钢。
模具尺寸－大尺寸模具常常使用预硬钢。
整体淬硬钢常常用于小尺寸模具。
模具使用次数－长期使用（> 1 000 000次）的模具应使用高硬度钢，其硬度为48－65 HRC。
中等长时间使用（100 000到1 000 000次）的模具应使用预硬钢，其硬度为30－45 HRC。
短时间使用（表面粗糙度－许多塑料模具制造商对好的表面粗糙度感兴趣。
当添加硫改善金属切削性能时，表面质量会因此下降。
硫含量高的钢也变得更脆。
2) 影响材料可切削性的首要因素是什么？钢的化学成分很重要。
钢的合金成分越高，就越难加工。
当碳含量增加时，金属切削性能就下降。
钢的结构对金属切削性能也非常重要。
不同的结构包括：锻造的、铸造的、挤压的、轧制的和已切削加工过的。
锻件和铸件有非常难于加工的表面。
硬度是影响金属切削性能的一个重要因素。
数控车床G代码一览表G00 快速定位格式GOO X（其数值要大于实际工件直径）Z （比工件端面要远1-2个毫米）G01 直线插补格式GO1 X Z F （必须指定）GO2/GO3 插补格式G02 /G03 终点X坐标）Z（圆弧终点Z坐标）R （圆弧半径） F （进给量）GO4 暂停格式G04X （数值可以加小数点）P （数值后面不可以加小数点）G9O 外圆车削循环格式G90X （终点X坐标）Z （终点Z坐标）F （进给量）G94 端面车削循环格式G94X （终点X坐标）Z （终点Z坐标）F （进给量）G92 螺纹车削循环格式G92X （终点X坐标）Z （终点Z坐标）F （螺距）G71 外圆粗车循环格式G71U （每次单边的切入深度）R （每次车后X方向退刀量，镗内孔是要注意不能过大）G71P （精车程序端开始号）Q （精车程序结束号）U （精加工时所留的X方向余量）W （精加工时Z方向余量）F （粗车时的进给量）G72 端面粗车循环格式G72W （每次Z方向的进刀量，进刀量不能超过刀尖圆弧）R （每次Z 方向车后退刀量）G72P （精车程序端开始号）Q （精车程序结束号）U （精加工时所留的X方向余量）W （精加工时Z方向余量）F （粗车时的进给量）G73 仿形粗加工循环格式G73U （代表毛坯的余量半径值）W （毛坯Z方向余量）R （车削次数，针对余量自行计算出每次的X 进刀量）G73P （精车程序端开始号）Q （精车程序结束号）U （精加工时所留的X方向余量）W （精加工时Z方向余量）F （粗车时的进给量）G70 精加工循环格式G70P （精车程序端开始号）Q （精车程序结束号）G74 端面割槽循环（这里只讲钻孔）格式G74R （每次Z 方向退刀量）G74X （永远是X0）Z （终点Z方向坐标）Q （每次Z方向切入深度）F （进给量）G75 外圆割槽循环格式G75R （每次X 方向退刀量）G75X （终点X坐标）Z （终点Z坐标）P （每次X方向进刀量）Q （每次Z 方向偏移量）F （进给量）。
数控编程代码及其含义一、G代码功能简述G00------快速定位G01------直线插补G02------顺时针方向圆弧插补G03------逆时针方向圆弧插补G04------定时暂停G05------通过中间点圆弧插补G06------抛物线插补G07------Z 样条曲线插补G08------进给加速G09------进给减速G10------数据设置G16------极坐标编程G17------加工XY平面G18------加工XZ平面G19------加工YZ平面G20------英制尺寸（法兰克系统）G21-----公制尺寸（法兰克系统）G22------半径尺寸编程方式G220-----系统操作界面上使用G23------直径尺寸编程方式G230-----系统操作界面上使用G24------子程序结束G25------跳转加工G26------循环加工G30------倍率注销G31------倍率定义G32------等螺距螺纹切削，英制G33------等螺距螺纹切削，公制G34------增螺距螺纹切削G35------减螺距螺纹切削G40------刀具补偿/刀具偏置注销G41------刀具补偿——左G42------刀具补偿——右G43------刀具偏置——正G44------刀具偏置——负G45------刀具偏置+/+G46------刀具偏置+/-G47------刀具偏置-/-G48------刀具偏置-/+G49------刀具偏置0/+G50------刀具偏置0/-G51------刀具偏置+/0G52------刀具偏置-/0G53------直线偏移，注销G54------设定工件坐标G55------设定工件坐标二G56------设定工件坐标三G57------设定工件坐标四G58------设定工件坐标五G59------设定工件坐标六G60------准确路径方式（精）G61------准确路径方式（中）G62------准确路径方式（粗）G63------攻螺纹G68------刀具偏置，内角G69------刀具偏置，外角G70------英制尺寸寸（这个是西门子的，法兰克的是G21）G71------公制尺寸毫米G74------回参考点(机床零点)G75------返回编程坐标零点G76------车螺纹复合循环G80------固定循环注销G81------外圆固定循环G331-----螺纹固定循环G90------绝对尺寸G91------相对尺寸G92------预制坐标G93------时间倒数，进给率G94------进给率，每分钟进给G95------进给率，每转进给G96------恒线速度控制G97------取消恒线速度控制二、G代码功能详解快速定位格式：G00 X(U)__Z(W)__说明：(1)该指令使刀具按照点位控制方式快速移动到指定位置。
