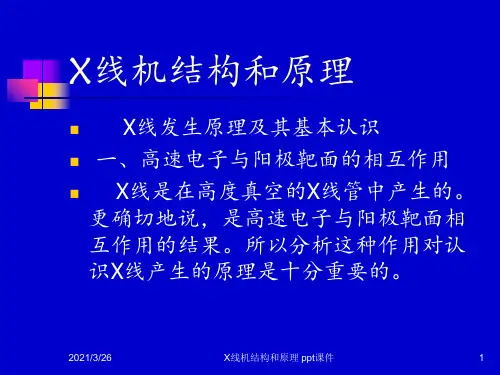

第4节X 线成像设备的结构与原理一、X 线的产生装置根据X 线的产生原理，人们研制出了一整套将电能转变为X 线能的装置，该装置是X 线机中最重要 的组成部分。
它能根据不同需要产生量和质可以随意控制的X 线束。
X 线机的结构和形式，随着科学技术的发展和使用要求的不同而有很大差别，但其产生X 线的原理 都是一样的。
X 线机的基本结构如图2-1所示.图2-1 X 线机基本结构框现将各部分原理和作用分述如下。
1. X 线球管X 线球管可谓X 线机的心脏，它是产生X 线的关键部件。
是一个高真空器件，产生X 线的实质是能量转换， 根据产生X 线的条件，高速电子所携带的能量，在遭到急剧阻挡后，大部分转变为热能，很小的一部分能 量转变为X 线，X 线球管是一个转换效率极低的能量转换元件，在此过程中大约有99%左右的能量被转 换成热能而被浪费掉，不仅如此，人们为了解决这大量的热带来的问题又投入了较大的精力去研究如何散 热，尽管如此，X 线的作用和影响仍然是非常重要的。
X 线球管从结构上分为固定阳极和旋转阳极2种。
⑴固定阳极X 线球管 固定阳极X 线球管的阳极固定不动，电子由热阴极发射，具有X 线量和质 可以任意调节的特点。
因其功率小、焦点较大，已满足不了飞速发展的X 线影像技术的要求，目前仅用于 小型和部分中型X 线机中。
①构造与作用 固定阳极X 线球管的结构主要由阳极、阴极和玻璃壁3部分组成，如图2-2所示。
高压电缆 高压发生器图2-2固定阳极X线球管的结构阳极由靶面、铜体、阳极罩、阳极柱4部分组成。
阳极的作用是产生X线，散热，吸收二次电子和散射线。
靶面受电子轰击，而电子动能的约99%转换为热能，只有1%左右转换为X线，故靶面材料多选用高熔点且X线发射率较高的金属鸨制成（熔点为3370℃,原子序数Z=7 4）。
由于鸨的导热率小，故一般通过真空熔焊的方法把鸨靶焊接在无氧铜体上，以便具有良好的散热能力。
阳极罩在靶外面，也由无氧铜制成，其作用是吸收二次电子和散射线。
医用X 射线机一、X 射线简介1、X 射线是波长介于紫外线和γ射线间的电磁辐射。
由德国物理学家W.K.伦琴1895年发现，故又称伦琴射线。
2、高速的电子流(即阴极射线)突然被减速时放射出的一种穿透力很强的电磁波，用几万伏至几十万伏的高压加速电子，并使电子束轰击靶极，X 射线从靶极发出。
3、波长小于0.1埃的称超硬X 射线，在0.1～1埃范围内的称硬X 射线，1～10埃范围内的称软X 射线。
4、X 射线具有很强的穿透力，医学上常用作透视检查，工业中用来探伤。
长期受X 射线辐射对人体有伤害。
二、医用X 射线机的组成和分类医用上应用的原理：由于人身体各部分组成物质的不同，X 光的穿透能力也有差别。
反射到底片上的骨骼，其实就是没有被很好穿透的地方，肌肉比骨骼更容易穿透， 底片也更容易感受到这样的光。
由于各个部分穿透的光强度不一，底片感光强度不一，导致底片上可以看到骨骼的样子。
因此可以应用来对人体进行透视和摄片。
1．组成：基本组成分为X 射线发生装置和X 射线辅助设备两大部分，其组成如图1所示：一台X 射线机所具有的辅助设备的多少和类别，取决于X 射线发生装置所具的功率和功能，主要有支持X 射线管头用的机械装置、各种检查床、图像增强器等等。
2．分类（1）诊断机利用X 射线透过人体所形 成的各种影像，疾患者进行诊 断的X 射线机。
这类机器有较 多类型，图2所示为一固定式 大型医用X 射线机。
高压发 生装置 控制 装置 X 射 线管 机械装置与辅助装置电源图1 X 射线机组成框图 图2 AXGP520型诊断机（2）治疗机根据X射线的生物效应，对疾患者进行治疗的X射线机。
主要用于对浅表病灶的治疗，如杀死肿瘤病人病灶处的癌细胞。
图3所示为一X射线深部治疗机。
图3 X射线深部治疗机三、医用X射线管1．医用X射线管医用X射线管是X射线的主要元件。
主要有产生热电子的阴极、产生X射线的阳极、和得到真空环境，保证电子运动不受阻挡的真空管组成。
x光机工作原理
X光机工作原理是利用X射线的特性进行检测和成像的一种
技术。
X射线是一种高能电磁辐射，具有穿透力很强的特点。
X光机通过射线产生器产生高能X射线，并通过导向装置将
X射线束引导到待检测物体上。
当X射线遇到物体时，会分
别经过透射、吸收和散射等过程。
在X光机中，探测器起到关键的作用。
探测器接收从物体传
递过来的X射线，并将其转换成电信号。
这些电信号会经过
放大和转换处理后传输给图像处理系统。
图像处理系统会对接收到的信号进行解码和处理，最终形成X射线图像，并在显
示器上进行显示。
X光机不同于常见的光学成像，它是通过物体对X射线的吸
收和散射来实现成像的。
当X射线经过物体时，密度较大的
部分会对X射线产生较强的吸收作用，而密度较小的部分则
会对X射线产生较弱的吸收作用。
通过测量各个部位的吸收量，X光机可以得到物体内部的结构信息，并将其转化为图像。
X光机在医学、工业、安检等领域有广泛的应用。
在医学方面，X光机可以用于检测骨骼的骨折情况、遗传性疾病、肿瘤等。
在工业方面，X光机可以用于质量检测、材料分析、非破坏性检测等。
在安检方面，X光机可以用于机场、车站、边境口岸等场所对行李和包裹进行安全检查。
总的来说，X光机工作原理是利用X射线的穿透能力和物体
对X射线的吸收和散射特性，通过探测器将X射线转化为电信号，并经过图像处理系统得到X射线图像的一种技术。

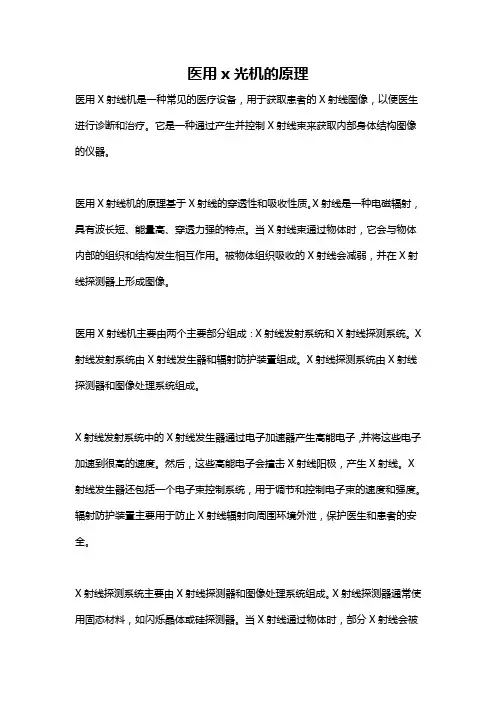

医用x光机的原理医用X射线机是一种常见的医疗设备，用于获取患者的X射线图像，以便医生进行诊断和治疗。
它是一种通过产生并控制X射线束来获取内部身体结构图像的仪器。
医用X射线机的原理基于X射线的穿透性和吸收性质。
X射线是一种电磁辐射，具有波长短、能量高、穿透力强的特点。
当X射线束通过物体时，它会与物体内部的组织和结构发生相互作用。
被物体组织吸收的X射线会减弱，并在X射线探测器上形成图像。
医用X射线机主要由两个主要部分组成：X射线发射系统和X射线探测系统。
X 射线发射系统由X射线发生器和辐射防护装置组成。
X射线探测系统由X射线探测器和图像处理系统组成。
X射线发射系统中的X射线发生器通过电子加速器产生高能电子，并将这些电子加速到很高的速度。
然后，这些高能电子会撞击X射线阳极，产生X射线。
X 射线发生器还包括一个电子束控制系统，用于调节和控制电子束的速度和强度。
辐射防护装置主要用于防止X射线辐射向周围环境外泄，保护医生和患者的安全。
X射线探测系统主要由X射线探测器和图像处理系统组成。
X射线探测器通常使用固态材料，如闪烁晶体或硅探测器。
当X射线通过物体时，部分X射线会被吸收或散射，而其他部分则会到达探测器上。
X射线探测器会将接收到的X射线能量转化为电信号，并将其发送到图像处理系统中。
图像处理系统根据接收到的电信号生成X射线图像。
首先，电信号会经过放大和滤波处理，以增强图像的对比度和清晰度。
然后，这些信号会通过模数转换器转换为数字信号，并存储在计算机中。
计算机会进行图像重建算法处理，将数字信号转化为可视化的X射线图像。
医用X射线机的使用需要严格的辐射防护措施。
在操作时，医生和患者会戴上特制的防护衣物，以减少X射线对人体的辐射损伤。
此外，医用X射线机的使用还需要严格的操作规范和安全培训。
总结来说，医用X射线机的原理是通过产生和控制X射线束来获取患者的内部结构图像。
它利用X射线的穿透性和吸收性质，通过X射线发射系统产生X射线，并通过X射线探测系统将X射线能量转化为电信号。
x光工作原理
X光是一种高能电磁波，其工作原理可如下描述：
1. 发射：X光机内部包含一个阴极和一个阳极。
当高压电流经过阴极时，发射出一束高速电子流，该电子流撞击阳极产生X 射线。
2. 散射：X射线在物体中传播时会与物体内的原子产生相互作用。
当X射线经过物体时，与物体原子的相互作用分为三种情况：散射、吸收和透射。
其中最主要的是康普顿散射。
3. 检测：在物体后面放置一个探测器，探测器会记录下通过物体的X射线的强度。
不同的物质对X射线的吸收程度不同，通过探测器记录的信号可以反映出物体的内部结构信息。
4. 影像重建：通过对探测器记录的信号进行处理和重建算法，可以生成一幅X光影像图像，显示物体的内部结构、组织、器官等信息。
需要注意的是，以上描述是X射线工作原理的简化版，实际上X光的工作原理还涉及到很多其他因素，如束流的聚焦、滤波、衰减等。
x光的成像原理宝子！今天咱们来唠唠超酷的X光成像原理呀。
你知道吗，X光就像一个超级小侦探，能偷偷溜进咱们的身体里看个究竟呢。
X光其实是一种电磁波，它的能量可不小哦。
当我们要给身体某个部位拍X光片的时候，就像是给这个部位安排了一场特殊的“光照之旅”。
X光机就像是一个发射神秘光线的小城堡。
它会发射出一束X光，这束光就像一群精力充沛的小精灵，朝着我们的身体冲过来。
咱们的身体呢，就像是一个神秘的小世界，里面有各种不同的东西。
骨头呀、肌肉呀、内脏呀，它们对X光的态度可不一样呢。
骨头这个家伙呀，可结实啦。
它就像一个顽固的小堡垒，X光小精灵们碰到骨头的时候，大部分都会被挡住。
就好像小精灵们在骨头这个堡垒前面撞了墙，只能灰溜溜地改变方向。
而肌肉和其他软组织呢，它们就比较“随和”啦。
X光小精灵可以比较轻松地穿过它们，就像穿过一层轻纱一样。
当X光穿过身体后，就会到达一个特殊的“小画板”，这个“小画板”就是X光胶片或者数字探测器啦。
那些被骨头挡住的地方，在胶片或者探测器上就会显示出白色或者浅色的影子。
为啥呢？因为没多少X光小精灵能到达那里呀，就像那个地方没有被阳光照到一样。
而那些被软组织挡住一小部分的地方呢，就会显示出灰色的影子，因为有一部分X光小精灵穿过了，但是没有像穿过空气那样畅通无阻。
那些完全没有被挡住的地方，就会显示出黑色，就像完全暴露在阳光下一样。
你看，这多有趣呀。
就像我们的身体在X光的照耀下，自己画出了一幅特别的画。
医生们就可以通过看这幅画，知道我们身体里骨头有没有受伤啦，有没有什么奇怪的东西在身体里啦。
而且哦，X光成像还能让我们看到一些平时看不到的东西。
比如说，你不小心摔了一跤，担心骨头断了，X光一拍，就能清楚地看到骨头是不是裂了个小缝。
要是没有X光，医生就只能靠猜啦，那多不靠谱呀。
不过呢，X光虽然很神奇，但它也不能随便用哦。
毕竟它是有辐射的，就像一个有点小危险的魔法。
所以医生们也会很谨慎地决定什么时候用X光检查，不会让我们过度暴露在X光下。
X光机的原理及构造诺鼎X光机原理图X射线的发现1895年德国物理学家伦琴(W．C．RÖntgen)在研究阴极射线管中气体放电现象时，用一只嵌有两个金属电极(一个叫做阳极，一个叫做阴极)的密封玻璃管，在电极两端加上几万伏的高压电，用抽气机从玻璃管内抽出空气。
为了遮住高压放电时的光线(一种弧光)外泄，在玻璃管外面套上一层黑色纸板。
他在暗室中进行这项实验时，偶然发现距离玻璃管两米远的地方，一块用铂氰化钡溶液浸洗过的纸板发出明亮的荧光。
再进一步试验，用纸板、木板、衣服及厚约两千页的书，都遮挡不住这种荧光。
更令人惊奇的是，当用手去拿这块发荧光的纸板时，竟在纸板上看到了手骨的影像。
当时伦琴认定：这是一种人眼看不见、但能穿透物体的射线。
因无法解释它的原理，不明它的性质，故借用了数学中代表未知数的“X”作为代号，称为“X”射线(或称X射线或简称X线)。
这就是X射线的发现与名称的由来。
此名一直延用至今。
后人为纪念伦琴的这一伟大发现，又把它命名为伦琴射线。
X射线的发现在人类历史上具有极其重要的意义，它为自然科学和医学开辟了一条崭新的道路，为此1901年伦琴荣获物理学第一个诺贝尔奖金。
科学总是在不断发展的，经伦琴及各国科学家的反复实践和研究，逐渐揭示了X射线的本质，证实它是一种波长极短，能量很大的电磁波。
它的波长比可见光的波长更短(约在0．001～100nm，医学上应用的X射线波长约在0．001。
～0．1nm之间)，它的光子能量比可见光的光子能量大几万至几十万倍。
因此，X射线除具有可见光的一般性质外，还具有自身的特性。
X射线的性质(一)物理效应1．穿透作用穿透作用是指X射线通过物质时不被吸收的能力。
X射线能穿透一般可见光所不能透过的物质。
可见光因其波长较长，光子其有的能量很小，当射到物体上时，一部分被反射，大部分为物质所吸收，不能透过物体；而X射线则不然，因其波长短，能量大，照在物质上时，仅一部分被物质所吸收，大部分经由原子间隙而透过，表现出很强的穿透能力。
