《建筑制图与识图》经典教案--第八章_建筑施工图第一篇：《建筑制图与识图》经典教案--第八章_建筑施工图第八章建筑施工图第1—2节§8-1 概述§8-2 建筑总平面图一.教学目的了解房屋的组成，房屋施工图的设计过程、设计内容。

熟识施工图中常用的各种符号。

掌握建筑总平面图的形成、图示内容、读图方法以及图样的绘制方法。

二.教学重点讲课重点：施工图中常用符号建筑总平面图的图示内容，绘制方法。

三.教学难点有序地讲解房屋的组成，不显得杂乱无序。

索引符号的使用学生容易混淆。

总平面图的图示内容应事先整理好讲解的顺序。

四.布置作业看书练习阅读总平面图预习建筑平面图相关内容§8-1 概述房屋时共人们生活、生产、学习和娱乐的场所，与人们关系密切相关。

房屋建筑图：将一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容，按照“国标”的规定，用正投影方法详细准确地画出的图样。

它是用以指导施工的一套图纸，所以又称为“施工图”。

一.房屋的组成及其作用组成：基础（梁）、回填土（不是房屋的一部分），墙（内外墙）、地面、楼面、屋面（隔热层、女儿墙、檐口线）、楼梯（雨蓬、休息平台、安全板、梯间窗）、户门（房门）、梁、柱、窗户（窗台板、窗扇）其它细部构件（阳台、勒脚、散水、排水沟、防潮层、雨水管）。

注意前后顺序的安排。

二.施工图的产生及其分类房屋建造需两个阶段：设计、施工。

房屋建筑图（施工图）的设计也需两个阶段：初步设计、施工图设计。

（对一些复杂工程，还应增加技术设计（扩大初步设计）阶段，为调节各工种的矛盾和绘制施工图作准备）（一）初步设计阶段 1.设计前的准备 2.方案设计3.绘制初步设计图（二）施工图设计阶段——注意是将已经批准的初步设计图，按照施工的要求给予具体化。

一套完整的施工图，应包括： 1.图纸目录 2.设计总说明3.建筑施工图（建施）4.结构施工图（结施）5.建筑装修图6.设备施工图（设施）三.施工图的图示特点1.施工图中的各图样，主要是用正投影法绘制。

《建筑制图与识图》说课稿尊敬的各位评委老师，大家好！我是XX组第X号考生，今天我说课的题目是《建筑制图与识图》，下面我将从说课标教材、说校情学情、说教法学法、说教学程序、说板书设计五个方面来开展我的说课。

考生请求面试开始。

一．说课标教材本课是重庆大学出版社《建筑制图与识图》教材第二章第一节的教学内容。

本节课主要讲投影的概念、点线面正投影的规律及三面正投影；本节课为后续的一般物体的三面投影及剖面图等的学习做了很好的铺垫，属于本章的开篇之作。

基于对教材的分析和课标要求，根据对知识传授、能力培养、思想教育三者统一的规范下，对本课提出以下教学目标：1.知识与技能：（1）理解投影的基本概念(2)掌握点、线、面投影的规律及基本法。

2.过程与方法：通过探究学习，学生加深对投影规律的理解，提高分析与总结的能力。

3.情感态度价值观：学生感受总结规律的喜悦，感受制图课程的严谨与规律，提高学生进一步学习制图课程的兴趣。

本节课重点：点、线、面正投影一般规律。

本节课难点:平行投影、正投影的特点及区别。

二.说校情学情我们江阳职高坚持以职业素质为本位、职业能力为核心、职业技能为重点的教学指导思想，要培养具有专业特色和创新精神创造能力的中级技术人才。

根据皮亚杰智力发展理论，我们学校的学生处于形式运算阶段，具备依据一定的假设进行逻辑推理和命题运算能力，但是独立分析解决问题的能力有待加强，参与表达的意愿低。

我们的学生应该更多的参加社会实践和操作练习，以提高创新精神、实践能力和社会适应力。

三．说教法学法基于上诉分析及课标要求，我运用“学、展、点、练、评”五环问题教学，通过分组学习、分层教学、分类指导来实现学生的自主、合作、探究学习，促进学生对本课重点的掌握、难点的突破，提高学生知识水平和职业素养。

四．说教学程序根据预设的教法、学法，本课教学程序分为五个环节：一环导学：先学后教，学生主体。

技能类课程采用问题导学，让学生带着问题充分挖掘教材，自主学习。

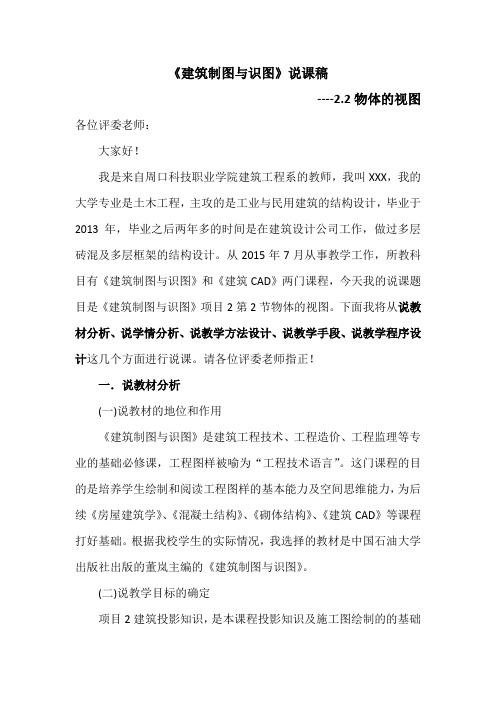

《建筑制图与识图》说课稿----2.2物体的视图各位评委老师：大家好！我是来自周口科技职业学院建筑工程系的教师，我叫XXX，我的大学专业是土木工程，主攻的是工业与民用建筑的结构设计，毕业于2013年，毕业之后两年多的时间是在建筑设计公司工作，做过多层砖混及多层框架的结构设计。

从2015年7月从事教学工作，所教科目有《建筑制图与识图》和《建筑CAD》两门课程，今天我的说课题目是《建筑制图与识图》项目2第2节物体的视图。

下面我将从说教材分析、说学情分析、说教学方法设计、说教学手段、说教学程序设计这几个方面进行说课。

请各位评委老师指正！一．说教材分析(一)说教材的地位和作用《建筑制图与识图》是建筑工程技术、工程造价、工程监理等专业的基础必修课，工程图样被喻为“工程技术语言”。

这门课程的目的是培养学生绘制和阅读工程图样的基本能力及空间思维能力，为后续《房屋建筑学》、《混凝土结构》、《砌体结构》、《建筑CAD》等课程打好基础。

根据我校学生的实际情况，我选择的教材是中国石油大学出版社出版的董岚主编的《建筑制图与识图》。

(二)说教学目标的确定项目2建筑投影知识，是本课程投影知识及施工图绘制的的基础性和引入性章节，而物体的视图又是本章节中的重要内容，是后面点、直线、平面的投影的前期铺垫。

根据本节的特点，本课时确定了以下教学目标：1.知识目标。

让学生了解三面投影体系的建立及三视图的形成和展开，熟悉三视图与空间物体的关系及投影规律，并最终掌握三视图的画法。

2.能力目标。

通过本节的知识及方法的学习，学生能够深刻的掌握三视图的画法，并能将本节的知识能力应用于点、直线、平面的投影以及施工图各平、立、剖的绘制。

3.情感目标。

学生通过本节基础知识及方法的学习，形成平面图与空间物体相联系的思维，迫切想将身边的物体用三视图表达出来，并对身边的建筑物的平面表达产生浓浓的兴趣。

（三）说教材的重点难点本节课的重点：三视图的画法；难点：三视图与空间物体的关系及投影规律。

xxxxx职业技术学院教案本学年2014 ~ 2015 第 1 学期课程工程制图与识图教材建筑制图与识图班级 xxxxxxxx 专业xxxxxxxx 总计划课时80 本学期计划课时80教学系（部）土木工程教研室土木工程任课教师xxxxxxxxxx教学制图工具及其用法；建筑制图的基本标准目标教学建筑制图的基本标准、建筑制图标准中关于图纸的规定重点教学制图工具及其用法、建筑制图的绘制过程和步骤难点教学内容与教学过程设计注释本节课讲授内容：§1.1制图工具及其用法；§1.2建筑制图的基本标准工程图纸（机械图纸、化工图纸、建筑图纸等）是施工的根据，往往由于图纸上一条线的疏忽或一个数字的差错，结果造成严重的反工浪费。

所以应从初学制图开始，就严格要求自己，养成认真负责、一丝不苟和力求符合国家标准的工作态度。

同时又要逐步提高绘图速度，达到又快又好的要求。

§1.1制图工具及其用法一：手工绘制工程图样存在的必要性：目前，虽然计算机绘图技术正在逐渐步入设计、生产和科研等各个领域，但工程技术人员手工绘图的基本技能还是要具备的。

手工绘制工程图样通常是先在绘图纸上用绘图铅笔按规定方法和绘制图稿（也称白图），再在半透明的描图纸上用描图笔将图稿描正，或直接在画图稿并描正。

描好的图样称为底图。

用晒图机或复印机将底图上的图样翻晒或复印在图纸上，就得到了一般常见的工程图纸（称蓝图）。

一：常用绘图工具、仪器和用品有铅笔、图板、丁字尺、三角板、比例尺、曲线板、圆规、分规、墨线笔等。

本节课讲授内容：§1.3几何作图、§1.4建筑制图的绘制过程和方法§1.3几何作图建筑物的形状虽然多种多样，但其投影轮廓都是由一些直线、圆弧或其他曲线组成的几何图形，为了能够正确、迅速的绘制出工程图中的平面图形，必须熟练地掌握各种几何图形的作图原理、作图方法及图形与尺寸间相互依存的关系。

一：作平行线二：作垂线三：等分线段上课日期年月日周次节次本课程已完成 2学时，本次教学为本学期的第 3次教学目标教学重点教学难点四：分两平行线间的距离为已知等分五：作圆内接正五边形§1.4建筑制图的绘制过程和方法为了充分保证绘图质量，提高绘图速度，除正确使用绘图工具与仪器，严格遵守国家制图标准外，还应注意绘图的方法和过程。

绪论
教学目的：使学生掌握制图基本知识，初步具备分析问题和解决问题的能力，为学习后续课奠定基础。

以上便是学习本课程的宗旨所在。

教法要点：将目录过一遍；介绍本课前后章节的关系及《建筑制图》与后续课的关系。

使学生对此课程有一个宏观的认识。

重点：《建筑制图》的任务及研究内容。

难点：《建筑制图》的学习方法。

关键：《建筑制图》与相关课程的关系。

教学过程或内容：
一.介绍《建筑制图》的任务。

二.《建筑制图》的研究内容。

三.《建筑制图》的学习方法和要求。

绪论部分主要是对本课程的一个概述。

所以学习时主要知道学习本课程的目的、任务、教学要求及学习方法。

一．《建筑制图》的任务
1.了解现现行房屋建筑制图标准.
2.研究正投影法的基本原理及应用.
3.掌握绘制和阅读建筑工程图纸的基本方法和技能.
4.培养空间想象,构思及分析能力.
5.培养严肃认真的工作态度和耐心细致的工作作风.
二.《建筑制图》的研究内容
1.基本知识
2.投影作图
3.专业制图
三.《建筑制图》的学习方法和要求
1.本科程的要求
⑴掌握正投影的基本理论和作图方法.
⑵掌握正确的绘图方法,正确使用绘图仪器.
⑶能运用投影关系及规律及进行平面与空间形体的转换.
2. 学习方法
⑴有意识的培养空间想象能力.
⑵正确处理好看图与绘图的关系.
⑶应多动脑,多观察,多阅读以拓宽知识面加强感性认识.。

建筑制图与识图__教案第一章：建筑制图基础1.1 学习目标：了解建筑制图的基本概念、规范和标准，掌握建筑制图的基本原理和方法。

1.2 教学内容：1.2.1 建筑制图的概念与意义1.2.2 建筑制图的规范和标准1.2.3 建筑制图的基本原理1.2.4 建筑制图的方法与步骤1.3 教学活动：1.3.1 讲解建筑制图的基本概念和意义1.3.2 介绍建筑制图的规范和标准1.3.3 演示建筑制图的基本原理和方法1.3.4 引导学生进行建筑制图的实践操作第二章：建筑图纸的分类与作用2.1 学习目标：了解建筑图纸的分类和作用，掌握各种图纸的编制方法和技巧。

2.2 教学内容：2.2.1 建筑图纸的分类2.2.2 建筑图纸的作用2.2.3 各种图纸的编制方法和技巧2.3 教学活动：2.3.1 讲解建筑图纸的分类和作用2.3.2 介绍各种图纸的编制方法和技巧2.3.3 引导学生进行建筑图纸的实践绘制第三章：建筑制图符号与标注3.1 学习目标：了解建筑制图符号的种类和用法，掌握建筑标注的基本原则和方法。

3.2 教学内容：3.2.1 建筑制图符号的种类和用法3.2.2 建筑标注的基本原则和方法3.3 教学活动：3.3.1 讲解建筑制图符号的种类和用法3.3.2 介绍建筑标注的基本原则和方法3.3.3 引导学生进行建筑标注的实践操作第四章：建筑立面图与剖面图的绘制4.1 学习目标：了解立面图和剖面图的定义和作用，掌握立面图和剖面图的绘制方法和技巧。

4.2 教学内容：4.2.1 立面图的定义和作用4.2.2 剖面图的定义和作用4.2.3 立面图和剖面图的绘制方法和技巧4.3 教学活动：4.3.1 讲解立面图和剖面图的定义和作用4.3.2 介绍立面图和剖面图的绘制方法和技巧4.3.3 引导学生进行立面图和剖面图的实践绘制第五章：建筑平面图与立面图的综合应用5.1 学习目标：了解建筑平面图和立面图的关系，掌握平面图和立面图的综合应用方法和技巧。

《建筑工程制图与识图》实作课说课稿《建筑工程制图与识图》实作课说课稿课题:按照立体图画形体的三面正投影图课型:实作课课程教学目标:1.通过实作，达到掌握同一物体的三个投影图的“三等”关系。

2.通过实作，提高学生的制图技巧,并掌握对线型的要求及绘制方法。

一、分析教材1.本节课是投影图“三等”关系的具体应用，在本课程中处于非常重要的地位。

该节课内容是否掌握后续课程的学习起着承前启后的作用。

学生根据立体图能正确画出三面投影图，能说明他对“三等”关系及线、面投影规律基本掌握了。

2.该节课教学内容的科学性主要体现在应用了同一物体的三个投影图之间的三等关系。

思想性主要体现在根据实物尺寸按比例绘制三视图，来不得半点虚假，用认真求实的思想来画图，实用性主要体现在反应实物形状，可培养学生的识图能力。

3.该节课内容的重点、难点及教学关键。

重点：同一物体的三个投影图之间的三等关系应用。

难点：线、面投影关系的应用。

关键：应用空间想象能力及上述规律绘出正确的三视图。

4.实现的教学目标：正确绘出三视图。

5.实现的教学要求：掌握点、线、面投影规律及三个投影图之间的三等关系。

二、教学方法1.运用理论联系实际的教学原则进行教学。

2.在课堂教学中教师的主导作用主要体现在课前准备、课堂辅导上，学生的主题作用主要体现在学生的实际操作。

3.本节课的教学方法就是教师指导、学生实作。

三、学习方法1.根据学生特点确定学习方法。

本班学生大多数喜欢动手画图，不喜欢听枯燥的理论课，因此指导学生在掌握“三等”关系及点、线、面投影规律的情况下，先思考习题集上立体图的三面投影图怎么画，预先画草图，然后再提出问题，老师给予解答，这样可以培养和激发学生的学习兴趣。

2.根据教学目标，采用实际动手画图的方法，培养学生喜欢制图课、喜欢动手绘图的学习习惯和理论联系实际的学习方法。

3.采用直观教学法指导学生学习，可根据书上的立体图制作立体模型，拿到制图室去给学生讲解。

建筑制图与识图教案一、教学目标1. 了解建筑制图的基本知识，掌握建筑图纸的基本内容和组成。

2. 学会使用建筑制图工具，如直尺、圆规、三角板等。

3. 掌握建筑图线的种类和用法，熟悉建筑图纸的标注方法。

4. 学会阅读和理解建筑图纸，提高施工图的识图能力。

5. 培养学生的空间想象能力和创新意识，为后续专业课程打下基础。

二、教学内容1. 建筑制图的基本知识建筑图纸的分类和作用建筑图纸的基本内容和组成建筑制图的标准和规定2. 建筑制图工具及用法直尺、圆规、三角板等基本工具的使用方法建筑图线的种类和用法建筑图纸的标注方法3. 建筑图纸的阅读与理解平面图、立面图、剖面图、细部图等的阅读方法图纸中的符号、标注、说明等的理解施工图的识图实践4. 建筑制图实例讲解常见建筑构件的制图方法建筑平面图、立面图、剖面图的绘制步骤建筑图纸的实际应用案例5. 建筑制图与识图的实践训练绘制简单的建筑图纸提高空间想象能力和创新意识完成建筑图纸的识图练习三、教学方法1. 采用讲解与示范相结合的方法，让学生掌握建筑制图的基本知识和技巧。

2. 通过实际案例分析，使学生了解建筑图纸的应用和阅读方法。

3. 注重实践训练，培养学生的动手能力和实际操作技能。

4. 采用提问、讨论等方式，激发学生的学习兴趣和主动性。

四、教学资源1. 教材：建筑制图与识图教材2. 教具：直尺、圆规、三角板、建筑图纸等3. 课件：建筑制图与识图的PowerPoint课件4. 视频：建筑制图与识图的操作视频五、教学评价1. 平时成绩：考察学生的出勤、课堂表现、作业完成情况等。

2. 实践操作：评估学生在实践训练中的表现，如图纸绘制、识图能力等。

3. 期末考试：包括笔试和实际操作两部分，测试学生对建筑制图与识图知识的掌握程度。

六、教学安排1. 课时：共计40课时，每课时45分钟。

2. 课程安排：第1-8课时：建筑制图的基本知识与工具用法第9-16课时：建筑图纸的阅读与理解第17-24课时：建筑制图实例讲解第25-32课时：建筑制图与识图的实践训练七、教学重点与难点1. 教学重点：建筑图纸的基本内容和组成建筑制图工具的使用方法建筑图纸的阅读与理解建筑制图实例的讲解与实践2. 教学难点：建筑图纸的标注方法施工图的识图能力培养建筑制图的创新意识与实践八、教学步骤1. 引入新课：通过展示建筑图纸的实例，引发学生对建筑制图与识图的兴趣。
