垂直插接母线安装

●插接母线安装●插接母线的种类及产品技术参数一．S B型插接母线（一）用途SB型插接母线系统有四种规格，可作下列用途：1．小负载供电；2．照明供电；3．作电缆或其他电源配线；4．照明灯具支架。

（二）技术参数SB型插接母线系统依据IEC439-1和2，ZBK36002，ZBK36003设计，适用于频率50HZ或60HZ，额定绝缘电压415V，额定电压415V，周围空气温度-5℃/+40℃，且24h内平均温度不大于+35℃，安装场地海拔高度不超过2000m,防护等级IP40/IP54。

插接箱带有两个插座，并装有10A小型断路器，插接头有三相四线带接线端子，有三相五线带接线端子和大熔断器。

全部可接2.5mm2以下的电缆。

插接箱：SB-AK3S三相或SB-AK5S五线，可配插接头，所有插接单元均可带负荷插拔，插入时PE保护地线和N线总是先接上，而拔出时PE线和N线总是后断开，保证安全使用。

二．M B型插接母线（一）用途MB型插接母线系统专用供配电场所，如工厂车间、办公室、试验室、学校、医院、百货商场、仓库、高层建筑等。

（二）技术参数MB型插接母线系统依据IEC439-1和2，ZBK360002，ZBK36003设计的，通用于频率50HZ或60HZ，额定电压交流660V，周围环境温度-5℃/+40℃，且24h平均温度不大于+35℃，防护等级IP40/IP54。

三．C CX4.LB型插接母线（一）用途CCX4.LB型插接母线系统用来实现从电力变压器到主配电屏或从主配电屏到分配电屏的输电。

带有插孔的插接母线系统可用于大负荷供电，如汽车制造厂、电机制造业中的电焊线、工业用电炉及高层建筑供电等。

（二）技术参数CCX4。

LB型插接母线系统依据IEC 439-1和2，ZBK 3002-89，ZB 36003-89设计，适用于频率50HZ或60HZ，额定工作电压及交流1000V，周围环境温度-5℃/+40℃，且24h平均温度不大于35℃，防护等级IP31/IP54。

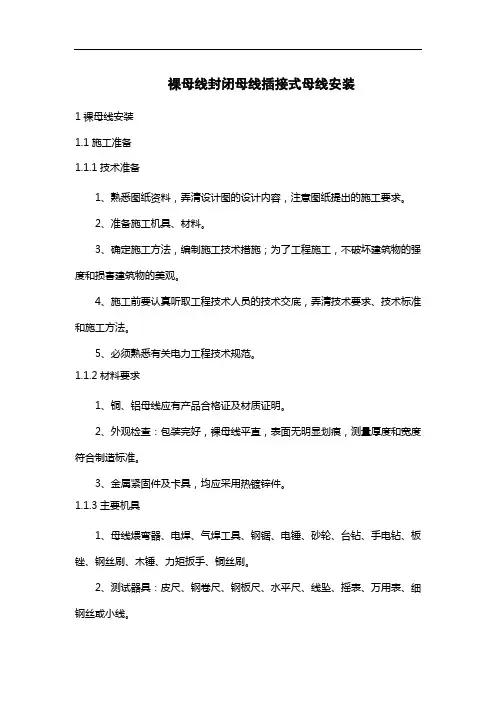

裸母线封闭母线插接式母线安装1裸母线安装1.1施工准备1.1.1技术准备1、熟悉图纸资料，弄清设计图的设计内容，注意图纸提出的施工要求。

2、准备施工机具、材料。

3、确定施工方法，编制施工技术措施；为了工程施工，不破坏建筑物的强度和损害建筑物的美观。

4、施工前要认真听取工程技术人员的技术交底，弄清技术要求、技术标准和施工方法。

5、必须熟悉有关电力工程技术规范。

1.1.2材料要求1、铜、铝母线应有产品合格证及材质证明。

2、外观检查：包装完好，裸母线平直，表面无明显划痕，测量厚度和宽度符合制造标准。

3、金属紧固件及卡具，均应采用热镀锌件。

1.1.3主要机具1、母线煨弯器、电焊、气焊工具、钢锯、电锤、砂轮、台钻、手电钻、板锉、钢丝刷、木锤、力矩扳手、铜丝刷。

2、测试器具：皮尺、钢卷尺、钢板尺、水平尺、线坠、摇表、万用表、细钢丝或小线。

1.1.4作业条件1、母线安装对土建要求：屋顶不漏水，墙面喷浆完毕，场地清理干净，并有一定的加工场所。

高空作业脚手架搭设完毕，安全技术部门验收合格。

门窗齐全。

2、电气设备安装完毕，检验合格。

3、预留孔洞及预埋件尺寸、强度均符合设计要求。

4、施工图及技术资料齐全。

1.2施工工艺1.2.1工艺流程放线测量→支架及拉紧装置制作安装→绝缘子安装→母线的加工→母线连接→母线安装→母线涂线刷油→检查送电1.2.2操作工艺1、放线测量（1）进入现场后根据母线及支架敷设的不同情况，核对是否与图纸相符。

（2）放线测量：核对沿母线敷设全长方向有无障碍物，有无与建筑结构或设备管道、通风等安装部件交叉现象。

（3）配电柜内安装母线，测量与设备上其他部件安全距离是否符合要求。

（4）放线测量出各段母线加工尺寸、支架尺寸，并划出支架安装距离及剔洞或固定件安装位置。

2、支架及拉紧装置的制作安装（1）母线支架用50×50×5角钢制作，膨胀螺栓固定在墙上。

（2）母线拉紧装置按附图制作组装3、绝缘子安装（1）绝缘子安装前要摇测绝缘，绝缘电阻值大于1MΩ为合格。

最小抗拉强度(N/Vmm) 20℃时最大电阻率（Ω·mm/m）2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

(2)母线拉紧装置按附下图制作组装。

4绝缘子安装．(1)绝缘子安装前要摇测绝缘，绝缘电阻值大于1MΩ为合格。

检查绝缘子外观无裂纹、缺损现象，绝缘子灌注的螺栓、螺母牢固后方可使用。

6～l0kV支柱绝缘子安装前应做耐压试验。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

(2）绝缘子上下要各垫一个石棉垫。

(3）绝缘子夹板、卡板的制作规格要与母线的规格相适应。

绝缘子夹板、卡板的安装要牢固。

5母线的加工。

(1)母线的调直与切断。

①母线调直采用母带调直器进行调直，手工调直时必须用木锤，下面垫道木进行作业，不得用铁锤。

②母线切断可使用手锯或砂轮锯作业，不得用电弧或乙炔进行切断。

审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

矩形母线最小弯曲半径(R)值项目母线规格a×b（mm）最小弯曲半径R铝铜钢平弯50×50及以下＞50×50至120×10 2b2.5b2b2b2b2b立弯50×50及以下 1.5a a 0.5a2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

图母线弯曲示意图6母线的连接。

母线的连接可采用焊接或螺栓连接方式。

(1)母线的焊接。

①焊接的位置。

焊缝距离弯曲点或支持绝缘子边缘不得小于50mm，同一相如有多片母线，2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

一、施工准备1. 材料准备（1）密集母线槽：按照设计要求选用合适的密集母线槽，确保其质量符合国家标准。

（2）配件：连接器盖板、连接器、连接器接头螺栓、母线槽始端箱、Z型水平弯头、L型水平弯头、异型弯头、始端法兰头、母线直线段（短料）、母线插接箱、插接箱内部接线、母线膨胀节等。

（3）紧固件：热镀锌制品。

2. 机具准备（1）主要安装机具：手锤、电钻、电锤、电焊机、力矩扳手、倒链等。

（2）主要检测机具：钢角尺、钢卷尺、水平尺、绝缘摇表等。

3. 作业条件（1）室内场所已干燥，安装部位的建筑装饰工程应全部结束。

（2）室内母线槽安装于其他专业管道下方时，宜在管道工程基本施工完毕后进行，防止其他专业施工时损伤母线。

（3）安装区域内建筑垃圾及脚手架已清理完毕。

二、施工工艺1. 母线槽开箱检查（1）检查母线槽是否有出厂合格证、安装技术文件，包括额定电压、额定容量、试验报告等技术资料。

（2）检查母线槽及配件是否有损坏、变形等情况。

2. 母线槽安装（1）按照设计要求，确定母线槽的安装位置和高度。

（2）安装弹簧支架，将母线槽固定于弹簧支架上。

（3）将母线槽及弹簧支架固定于槽钢固定架上，锁紧支架的弹簧螺母。

（4）待安装4-5层后，由上向下逐层松开螺母，使母线槽重量自然承载于支架弹簧上。

3. 母线连接（1）母线段与段连接，所有接头处先清洁后连接。

（2）连接后不可再受到机械应力，以免受力变形。

4. 母线槽测试（1）安装完成后，对母线槽进行绝缘电阻测试，确保其绝缘电阻不小于2MΩ。

（2）测试母线槽的载流量，确保其符合设计要求。

5. 母线槽垂直安装要求（1）接头距地面垂直距离不应小于0.6m。

（2）母线槽在楼层间垂直安装时，单根直线长度不应大于3.6m；单层超过3.6m 的楼层，应分两节以上制作，层间应安装中间固定支架。

（3）母线槽连接点不应在穿楼板部位，安装穿楼板孔时不应有污水、杂物进入母线内部。

（4）母线槽插接馈电孔（分岔接口）应设在安全可靠及安装维修方便位置。

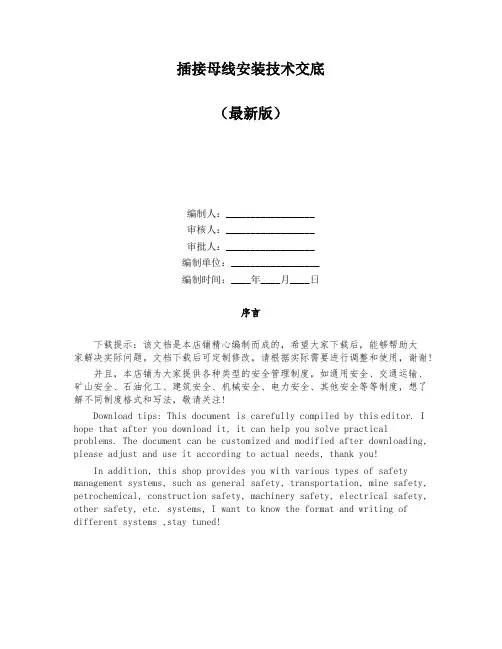

插接母线安装技术交底（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的安全管理制度，如通用安全、交通运输、矿山安全、石油化工、建筑安全、机械安全、电力安全、其他安全等等制度，想了解不同制度格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of safety management systems, such as general safety, transportation, mine safety, petrochemical, construction safety, machinery safety, electrical safety, other safety, etc. systems, I want to know the format and writing of different systems ,stay tuned!插接母线安装技术交底技术交底记录表C2-1工程名称交底日期施工单位分项工程名称插接母线安装交底提要交底内容：一、设备及材料要求：⑴.封闭插接母线应有出厂合格证，安装技术文件，技术文件应包括额定电压、额定容量、试验报告、3C认证。

母线的安装全过程与方法
母线是指在变电所中各级电压配电装置的连接，以及变压器等电气设备和相应配电装置的连接，大都采用矩形或圆形截面的裸导线或绞线，这统称为母线。

母线的安装方法和过程如下：
准备工作：根据母线的尺寸和数量，准备相应的工具和材料，如螺母、螺栓、扳手、绝缘垫等。

固定支架：根据设计要求，在墙壁或天花板上固定支架，用于支撑母线。

安装母线：将母线放在支架上，并用螺母和螺栓固定。

注意保持母线的绝缘层完整，避免损坏。

连接设备：将母线连接到变压器、开关柜等电气设备上，确保连接牢固。

绝缘测试：使用绝缘测试仪对母线进行绝缘测试，确保其绝缘性能符合要求。

清理现场：清理安装现场，确保无杂物和工具遗留。

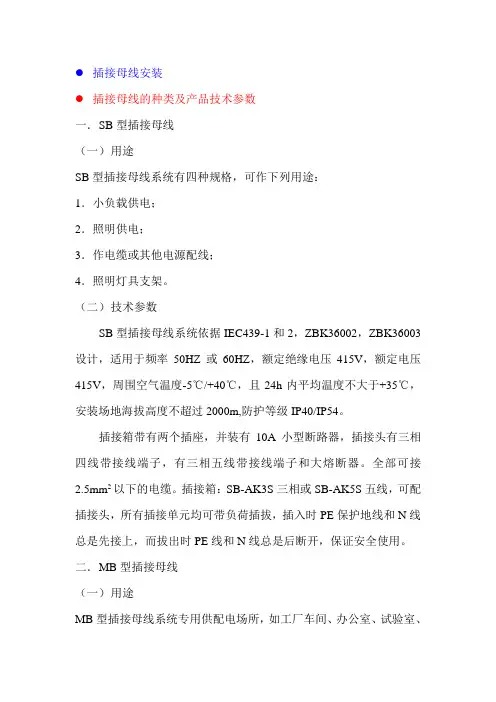

●插接母线安装●插接母线的种类及产品技术参数一．S B型插接母线（一）用途SB型插接母线系统有四种规格，可作下列用途：1．小负载供电；2．照明供电；3．作电缆或其他电源配线；4．照明灯具支架。

（二）技术参数SB型插接母线系统依据IEC439-1和2，ZBK36002，ZBK36003设计，适用于频率50HZ或60HZ，额定绝缘电压415V，额定电压415V，周围空气温度-5℃/+40℃，且24h内平均温度不大于+35℃，安装场地海拔高度不超过2000m,防护等级IP40/IP54。

插接箱带有两个插座，并装有10A小型断路器，插接头有三相四线带接线端子，有三相五线带接线端子和大熔断器。

全部可接2.5mm2以下的电缆。

插接箱：SB-AK3S三相或SB-AK5S五线，可配插接头，所有插接单元均可带负荷插拔，插入时PE保护地线和N线总是先接上，而拔出时PE线和N线总是后断开，保证安全使用。

二．M B型插接母线（一）用途MB型插接母线系统专用供配电场所，如工厂车间、办公室、试验室、学校、医院、百货商场、仓库、高层建筑等。

（二）技术参数MB型插接母线系统依据IEC439-1和2，ZBK360002，ZBK36003设计的，通用于频率50HZ或60HZ，额定电压交流660V，周围环境温度-5℃/+40℃，且24h平均温度不大于+35℃，防护等级IP40/IP54。

三．C CX4.LB型插接母线（一）用途CCX4.LB型插接母线系统用来实现从电力变压器到主配电屏或从主配电屏到分配电屏的输电。

带有插孔的插接母线系统可用于大负荷供电，如汽车制造厂、电机制造业中的电焊线、工业用电炉及高层建筑供电等。

（二）技术参数CCX4。

LB型插接母线系统依据IEC 439-1和2，ZBK 3002-89，ZB 36003-89设计，适用于频率50HZ或60HZ，额定工作电压及交流1000V，周围环境温度-5℃/+40℃，且24h平均温度不大于35℃，防护等级IP31/IP54。

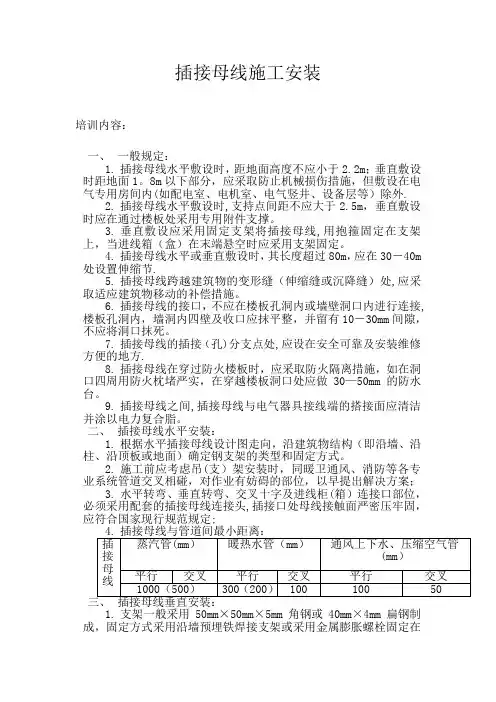

插接母线施工安装培训内容：一、一般规定：1.插接母线水平敷设时，距地面高度不应小于2.2m；垂直敷设时距地面1。

8m以下部分，应采取防止机械损伤措施，但敷设在电气专用房间内(如配电室、电机室、电气竖井、设备层等）除外.2.插接母线水平敷设时,支持点间距不应大于2.5m，垂直敷设时应在通过楼板处采用专用附件支撑。

3.垂直敷设应采用固定支架将插接母线,用抱箍固定在支架上，当进线箱（盒）在末端悬空时应采用支架固定。

4.插接母线水平或垂直敷设时，其长度超过80m，应在30－40m 处设置伸缩节.5.插接母线跨越建筑物的变形缝（伸缩缝或沉降缝）处,应采取适应建筑物移动的补偿措施。

6.插接母线的接口，不应在楼板孔洞内或墙壁洞口内进行连接,楼板孔洞内，墙洞内四壁及收口应抹平整，并留有10－30mm间隙，不应将洞口抹死。

7.插接母线的插接（孔)分支点处,应设在安全可靠及安装维修方便的地方.8.插接母线在穿过防火楼板时，应采取防火隔离措施，如在洞口四周用防火枕堵严实，在穿越楼板洞口处应做30—50mm的防水台。

9.插接母线之间,插接母线与电气器具接线端的搭接面应清洁并涂以电力复合脂。

二、插接母线水平安装：1.根据水平插接母线设计图走向，沿建筑物结构（即沿墙、沿柱、沿顶板或地面）确定钢支架的类型和固定方式。

2.施工前应考虑吊(支）架安装时，同暖卫通风、消防等各专业系统管道交叉相碰，对作业有妨碍的部位，以早提出解决方案；3.水平转弯、垂直转弯、交叉十字及进线柜(箱）连接口部位，必须采用配套的插接母线连接头,插接口处母线接触面严密压牢固，应符合国家现行规范规定;1.支架一般采用50mm×50mm×5mm角钢或40mm×4mm扁钢制成，固定方式采用沿墙预埋铁焊接支架或采用金属膨胀螺栓固定在墙上，然后再用抱箍将插接母线固定在钢支架上，固定点距地面或距顶板距离不应小于300-500mm，插接母线垂直度允许偏差不应超过5mm。

第二章母线安装第一节一般规定第2.1.1条母线装置采用的设备和器材，在运输与保管中应采用防腐蚀性气体侵蚀及机械损伤的包装。

第2.1.2条铜、铝母线、铝合金管母线当无出厂合格证件或资料不全时，以及对材质有怀疑时，应按表2.1.2的要求进行检验。

表2.1.2 母线的机械性能和电阻率注：① 1n/mm2=1mpa第2.1.3条母线表面应光洁平整，不应有裂纹、折皱、夹杂物及变形和扭曲现象。

第2.1.4条成套供应的封闭母线、插接母线槽的各段应标志清晰，附件齐全，外壳无变形，内部无损伤。

螺栓固定的母线搭接面应平整，其镀银层不应有麻面、起皮及未覆盖部分。

第2.1.5条各种金属构件的安装螺孔不应采用气焊割孔或电焊吹孔。

第2.1.6条金属构件及母线的防腐处理应符合下列要求：一、金属构件除锈应彻底,防腐漆应涂刷均匀,粘合牢固，不得有起层、皱皮等缺陷；二、母线涂漆应均匀，无起层、皱皮等缺陷；三、在有盐雾、空气相对湿度接近100%及含腐蚀性气体的场所，室外金属构件应采用热镀锌；四、在有盐雾及含有腐蚀性气体的场所，母线应涂防腐涂料。

第2.1.7条支柱绝缘子底座、套管的法兰、保护网(罩)等不带电的金属构件应按现行国家标准《电气装置安装工程接地装置施工及验收规范》的规定进行接地。

接地线宜排列整齐，方向一致。

第2.1.8条母线与母线，母线与分支线，母线与电器接线端子搭接时，其搭接面的处理应符合下列规定：一、铜与铜：室外、高温且潮湿或对母线有腐蚀性气体的室内，必须搪锡，在干燥的室内可直接连接。

二、铝与铝：直接连接。

三、钢与钢：必须搪锡或镀锌，不得直接连接。

四、铜与铝：在干燥的室内，铜导体应搪锡，室外或空气相对湿度接近100%的室内，应采用铜铝过渡板，铜端应搪锡。

五、钢与铜或铝：钢搭接面必须搪锡。

六、封闭母线螺栓固定搭接面应镀银。

第2.1.9条母线的相序排列，当设计无规定时应符合下列规定：一、上、下布置的交流母线，由上到下排列为a、b、c相，直流母线正极在上，负极在下。

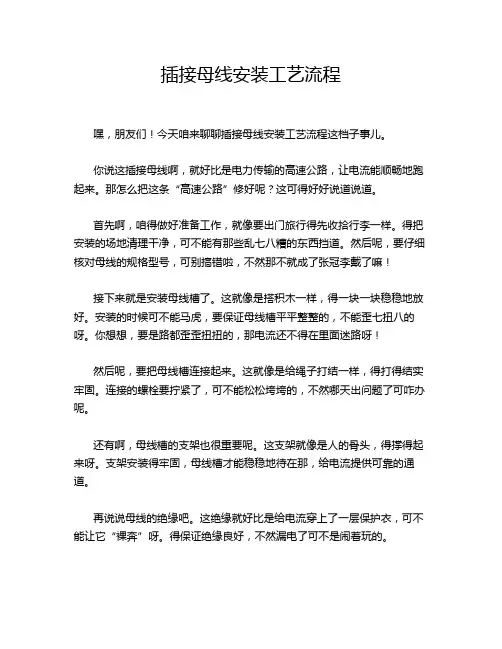

插接母线安装工艺流程嘿，朋友们！今天咱来聊聊插接母线安装工艺流程这档子事儿。

你说这插接母线啊，就好比是电力传输的高速公路，让电流能顺畅地跑起来。

那怎么把这条“高速公路”修好呢？这可得好好说道说道。

首先啊，咱得做好准备工作，就像要出门旅行得先收拾行李一样。

得把安装的场地清理干净，可不能有那些乱七八糟的东西挡道。

然后呢，要仔细核对母线的规格型号，可别搞错啦，不然那不就成了张冠李戴了嘛！接下来就是安装母线槽了。

这就像是搭积木一样，得一块一块稳稳地放好。

安装的时候可不能马虎，要保证母线槽平平整整的，不能歪七扭八的呀。

你想想，要是路都歪歪扭扭的，那电流还不得在里面迷路呀！然后呢，要把母线槽连接起来。

这就像是给绳子打结一样，得打得结实牢固。

连接的螺栓要拧紧了，可不能松松垮垮的，不然哪天出问题了可咋办呢。

还有啊，母线槽的支架也很重要呢。

这支架就像是人的骨头，得撑得起来呀。

支架安装得牢固，母线槽才能稳稳地待在那，给电流提供可靠的通道。

再说说母线的绝缘吧。

这绝缘就好比是给电流穿上了一层保护衣，可不能让它“裸奔”呀。

得保证绝缘良好，不然漏电了可不是闹着玩的。

安装好了之后，可别着急就收工啦。

还得测试测试呢，就像考试一样，得看看成绩咋样。

测试母线的通电情况，要是有问题，赶紧解决，可不能留着隐患。

你说这插接母线安装是不是挺有讲究的？这可不是随随便便就能搞定的事儿。

咱得认真对待，每一个步骤都不能马虎。

就像盖房子一样，根基打不好，房子能牢固吗？同样的道理，插接母线安装不好，那电力传输能顺畅吗？所以啊，朋友们，要是你们遇到插接母线安装的事儿，可别大意了。

按照我说的这些步骤一步一步来，保证能让你的母线安装得稳稳当当的。

让电流在这条“高速公路”上欢快地跑起来，为我们的生活和工作提供源源不断的动力！这多好呀，对吧？。

插接式密集母线安装施工工法一、前言插接式密集母线安装施工工法是电力设备中常用的一种工法，既方便又快捷，为工程建设和运行提供了便利。

本文将对插接式密集母线安装施工工法进行详细介绍，让读者了解该工法的理论依据、实际应用、施工过程、安全要求、质量控制、劳动组织、机具设备以及经济技术分析等多个方面，为读者提供参考和帮助。

二、工法特点插接式密集母线安装施工工法的最大优点是安装简单快捷，安装周期较短，对施工高难度控制要求较低，可以大大缩短施工时间，有效降低施工成本。

此外，密集母线的接触面积大，电流密度均匀，传输功率稳定，可靠性高。

三、适应范围插接式密集母线安装施工工法适用于各种类型的电力设备，包括变压器、发电机、开关柜、电容器等等。

在电力变电站、工程建设和维护中都有应用。

四、工艺原理插接式密集母线安装施工工法的实际应用要素之间存在着联系，施工工艺原理也需要符合实际情况，采取相应的技术措施。

在施工过程中需要注意以下几个方面：1、施工方案的设计：需要综合考虑电力设备的型号、功率、电流负荷以及使用条件等要素，根据实际情况设计合理的施工方案，确保瞬时电流的承载能力和连接质量，保证设备的性能和安全。

2、试加装：在施工前需要进行试加装，目的是检查及时发现问题，避免出现严重的事故影响施工进度。

在试加装过程中，需要检查电母线接头的质量，包括接触面的清洁度以及接触力度是否符合要求。

3、施工前准备：在施工前需要对施工地点进行严格清理，移除施工现场杂物和危险物品，保持施工现场整洁；同时物料准备工作也需要提前安排好，以确保施工过程的顺利进行。

4、插接作业：插接作业是整个施工过程的关键环节，需要严格按照设备型号、电流负荷及连接方式等要求施工，插接好的电母线需要进行验收，检验质量是否合格。

五、施工工艺插接式密集母线安装施工工法的施工过程中可以分为以下五个步骤：1、前期准备，包括施工场地的搭建、物料的采购以及施工方案等设计准备工作。

2、制作母线及接头，包括电母线的加工、制造和接头的加工，制作加工中要严格按照工艺规范进行。

1. 插接式母线安装1.1插接式母线安装支撑件或吊架间距一般为2m~3m。

1.2考虑安装插接箱所要求的空间。

2. 电缆桥架的安装2.1 电缆桥架水平敷设时距地面的高度一般不低于2.5m,垂直敷设时距地1.8m以下部分应加金属盖板保护，但敷设在电气专用房间内除外。

电缆桥架水平敷设在设备夹层或上人行道上低于2.5m，应采取保护接地措施。

2.2 电缆桥架与工艺管道共架安装时，电缆桥架应布置在管架的一侧，当有易燃气体管道时，电缆桥架应设置在危险程度较低的供电一侧。

2.3 当设计无规定时，电缆桥架层间距离、电缆桥架最上层至沟顶或楼板及最下层至沟底或地面距离不宜小于表3的数值。

2.4 电缆桥架不宜与下列管道平行敷设，当无法避免时，电缆桥架的位置应符合下列规定，或采取相应防护措施。

（1）电缆桥架应在具有腐蚀性液体管道上方。

（2）电缆桥架应在热力管道下方。

（3）易燃易爆气体比空气重时，电缆桥架应在管道上方。

（4）易燃易爆气体比空气轻时，电缆桥架应在管道下方。

2.5 电缆桥架与管道之间最小距离应满足表4要求上表为一般性规定，当有相关规范规定时，应按相关规范执行。

注：下列不同电压、不同用途的电缆，不宜敷设在同一层桥架上：1.1kV以上和1kV以下的电缆；2.同一路径向一级负荷供电的双电源电缆；3.应急照明和其他照明的电缆；4.强电和弱电电缆；如受条件限制需安装在同一层桥架上时，应用隔板隔开。

2.6几组电缆桥架在同一高度平行敷设时，各相邻电缆桥架间应考虑维护、检修距离。

2.7 电缆桥架在下列情况之一者应加盖板或保护罩。

（1）电缆桥架在铁篦子板或类似带孔装置下安装时，最上层电缆桥架应加盖板或保护罩，如果在上层电缆桥架宽度小于下层电缆桥架时，下层电缆桥架也应加盖板或保护罩。

（2）电缆桥架安装在容易受到机械损伤的地方时应加保护罩。

2.8 电缆桥架穿墙安装时，应根据环境条件采用密封装置。

电缆桥架由室内穿墙至室外时，在墙的外侧应采取防雨措施。

高层建筑母线的安装施工方法一、概述本工程中母线安装工程量较大，共1250m，且有4条垂直安装的母线，其中接插式630A355m；接插式400A150m；接插式300A40m；紧密式3000A35m；紧密式2000A40m；紧密式1600A80m；紧密式1000A40m；紧密式630A390m；紧密式400A40m；防爆紧密式630A80m。

相对较难的是垂直母线的安装。

二、现场条件1安装前土建工程（特别是管道管井）已全部竣工，并清扫干净，井道内不允许渗漏水。

2查核母线槽所需的预埋件，预留孔洞满足安装要求。

3母线槽安装工序定位放线→预留预埋→支架制安→母线槽安装→插接件安装→接地线安装→调试试车→通电运行3.1垂直吊线，安装支撑或水平放线，安装支架；3.2母线槽垂直段始端安装，当进线盒不着地时用水平支架固定于墙上。

3.3按编号逐渐将母线槽从下向上接头，紧固、直线度偏差不大于下表：项目允许偏差检查方法两米段垂直4线锤、卷尺实测全长垂直5成排间距5母线槽两个支架或吊架之间距离为2～3米。

支架安装前，先定位放线并用膨胀螺栓固定牢固，保证安装支架的垂直度和水平度。

封闭母线沿墙垂直敷设时，使用支架固定(见下图)；在建筑物楼板上封闭母线垂直安装使用弹簧支架支撑(见下图)。

3.4按编号连接母线槽3.5母线槽连接：插接式连接：将母线槽的小头插入另一节母线槽的大头中去，在母线间及母线外侧垫上配套的绝缘板。

再穿入绝缘螺栓加平垫片、弹簧垫圈，然后拧上螺母，用力矩扳手紧固，达到规定的力矩即可，最后固定好上、下盖板。

对接式连接：先将二节母线槽对接好，在每根母线对接处两侧各放入母线连接板和绝缘板，再穿入绝缘螺栓，加平垫片、弹簧垫圈，然后拧上螺母，用力矩扳手紧固，达到规定的力矩即可，最后固定好上、下盖板。

3.6母线槽连接用绝缘螺栓的紧固力矩：M10为55Nm；M12为75Nm；M16为115Nm。

紧固后的检查用0.01mm塞尺检查，标准按硬母线规定。

裸母线、封闭母线、插接式母线安装2020-06-191.1 一般规定1.1.1裸母线、封闭母线、插接式母线的型号、规格、电压等级等必须符合设计要求。

有产品合格证、材质证明及安装技术文件。

1.1.2 封闭母线、插接母线应符合下列规定：1查验合格证和随带安装技术文件；2外观检查：防潮密封良好，各段编号标志清晰，附件齐全，外壳不变形，母线螺栓搭接面平整、镀层覆盖完整、无起皮和麻面；插接母线上的静触头无缺损、表面光滑、镀层完整。

1.1.3 裸母线、裸导线应符合下列规定：1查验合格证；2外观检查：包装完好，裸母线平直，表面无明显划痕，测量厚度和宽度符合制造标准；裸导线表面无明显损伤，不松股、扭折和断股（线），测量线径符合制造标准。

1.1.4 裸母线、封闭母线、插接式母线安装应按以下程序进行：1 变压器、高低压成套配电柜、穿墙套管及绝缘端子等安装就位，经检查合格，才能安装变压器和高低压成套配电柜的母线；2 封闭、插接式母线安装，在结构封顶、室内底层地面施工完成或已确定地面标高、场地清理、层间距离复核后，才能确定支架设置位置；3 与封闭、插接式母线安装位置有关的管道、空调及建筑装修工程施工基本结束，确认扫尾施工不会影响已安装的母线，才能安装母线；4 封闭、插接式母线每段母线组对接续前，绝缘电阻测试合格，绝缘电阻值大于20MΩ，才能安装组对；5 母线支架和封闭、插接式母线的外壳接地（PE）或接零（PEN）连接完成，母线绝缘电阻测试和交流工频耐压试验合格，才能通电。

1.1.5 封闭、插接母线组装和固定位置应正确，外壳与底座间、外壳各连接部位和母线的连接螺栓应按产品技术文件要求选择正确，连接紧固。

1.2 施工准备1.2.1技术准备1 按照已批准的施工组织设计（施工方案）进行技术交底。

2 复核母线敷设路径是否通畅无阻碍。

3 母线施工前，应实测预留孔洞是否符合设计要求。

1.2.2 材料准备裸母线、封闭母线、插接式母线、金属紧固件及卡件、绝缘材料及瓷件、防腐涂料、油性涂料、焊条、焊粉等。
