装配式混凝土建筑概述样本

装配式混凝土建筑的概念一、引言装配式混凝土建筑（Prefabricated Concrete Building）是指在工厂中预制好各种构件，再将这些构件运输到现场进行组装和安装的一种建筑方式。

它具有工期短、质量可控、节能环保等优点，被广泛应用于商业、住宅、公共设施等领域。

二、分类1. 预制混凝土梁柱板墙体系：主要由预制混凝土梁柱和板墙组成，适用于多层住宅和办公楼等。

2. 钢筋混凝土框架墙体系：主要由钢筋混凝土框架和砌块墙组成，适用于高层建筑。

3. 钢结构体系：主要由钢结构框架和轻质隔墙组成，适用于大跨度厂房和展馆等。

三、优点1. 工期短：预制构件在工厂中加工完成后直接运输到现场进行安装，可以大大缩短施工周期。

2. 质量可控：预制构件在工厂中进行加工，可以严格控制每个构件的质量，并避免现场加工带来的误差。

3. 节能环保：预制构件在工厂中进行加工，可以减少现场施工所需的能源消耗，同时减少建筑垃圾的产生。

4. 安全可靠：预制构件在工厂中进行加工，可以避免现场施工带来的安全隐患，并提高建筑的抗震性能。

四、缺点1. 设计限制：预制构件的尺寸和形状有一定限制，需要在设计时考虑到这些因素。

2. 运输成本：预制构件需要运输到现场进行组装和安装，运输成本相对较高。

3. 施工要求高：预制构件在组装和安装时需要严格按照设计要求进行操作，对施工人员的技术要求较高。

五、应用案例1. 北京华侨城商业广场：采用钢筋混凝土框架墙体系，总建筑面积达到30万平方米。

2. 上海世博园区中国馆：采用钢结构体系，是迄今为止世界上最大的单层钢结构建筑之一。

3. 深圳市福田区新洲社区综合楼：采用预制混凝土梁柱板墙体系，总建筑面积达到4万平方米。

六、未来发展趋势1. 智能化：随着智能化技术的不断发展，预制构件的加工和安装将更加自动化和智能化。

2. 绿色化：预制构件的生产过程中将更多地采用环保材料和节能技术，使其更加绿色环保。

3. 个性化：预制构件的尺寸和形状将更加多样化，满足不同客户的个性化需求。

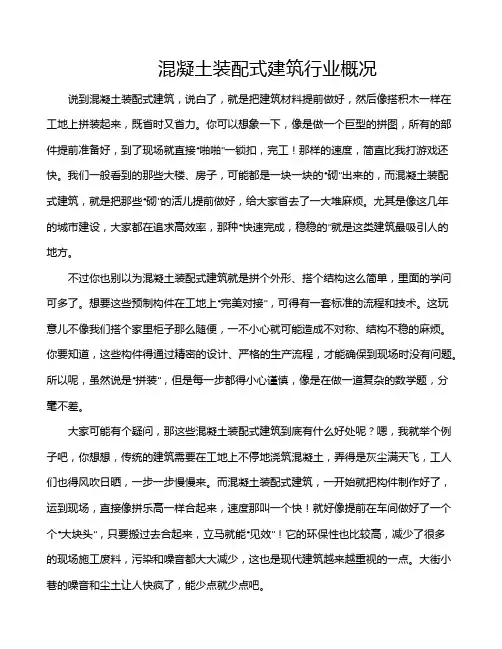

混凝土装配式建筑行业概况说到混凝土装配式建筑，说白了，就是把建筑材料提前做好，然后像搭积木一样在工地上拼装起来，既省时又省力。

你可以想象一下，像是做一个巨型的拼图，所有的部件提前准备好，到了现场就直接“啪啪”一锁扣，完工！那样的速度，简直比我打游戏还快。

我们一般看到的那些大楼、房子，可能都是一块一块的“砌”出来的，而混凝土装配式建筑，就是把那些“砌”的活儿提前做好，给大家省去了一大堆麻烦。

尤其是像这几年的城市建设，大家都在追求高效率，那种“快速完成，稳稳的”就是这类建筑最吸引人的地方。

不过你也别以为混凝土装配式建筑就是拼个外形、搭个结构这么简单，里面的学问可多了。

想要这些预制构件在工地上“完美对接”，可得有一套标准的流程和技术。

这玩意儿不像我们搭个家里柜子那么随便，一不小心就可能造成不对称、结构不稳的麻烦。

你要知道，这些构件得通过精密的设计、严格的生产流程，才能确保到现场时没有问题。

所以呢，虽然说是“拼装”，但是每一步都得小心谨慎，像是在做一道复杂的数学题，分毫不差。

大家可能有个疑问，那这些混凝土装配式建筑到底有什么好处呢？嗯，我就举个例子吧，你想想，传统的建筑需要在工地上不停地浇筑混凝土，弄得是灰尘满天飞，工人们也得风吹日晒，一步一步慢慢来。

而混凝土装配式建筑，一开始就把构件制作好了，运到现场，直接像拼乐高一样合起来，速度那叫一个快！就好像提前在车间做好了一个个“大块头”，只要搬过去合起来，立马就能“见效”！它的环保性也比较高，减少了很多的现场施工废料，污染和噪音都大大减少，这也是现代建筑越来越重视的一点。

大街小巷的噪音和尘土让人快疯了，能少点就少点吧。

不仅如此，这种方式的建筑质量还挺靠谱。

大家都知道，混凝土一旦浇筑，天气不好或者工人不小心，就容易出现裂缝、空洞这些问题。

可是，装配式建筑的构件在工厂里生产，工厂环境控制好，温度湿度都能调节得当，每一块构件都经过严格的检测，质量更有保证。

你想想，谁都不希望自己住的房子一到阴雨天就开始“唱歌”——裂缝一条条像是回忆，想修都修不完。

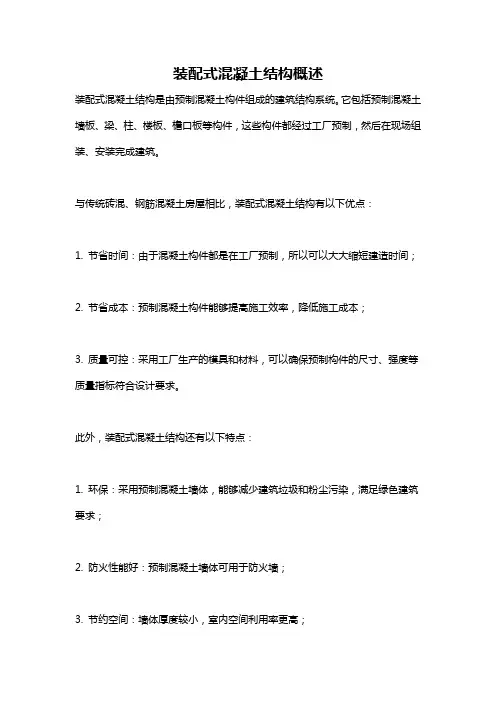

装配式混凝土结构概述
装配式混凝土结构是由预制混凝土构件组成的建筑结构系统。

它包括预制混凝土墙板、梁、柱、楼板、檐口板等构件，这些构件都经过工厂预制，然后在现场组装、安装完成建筑。

与传统砖混、钢筋混凝土房屋相比，装配式混凝土结构有以下优点：
1. 节省时间：由于混凝土构件都是在工厂预制，所以可以大大缩短建造时间；
2. 节省成本：预制混凝土构件能够提高施工效率，降低施工成本；
3. 质量可控：采用工厂生产的模具和材料，可以确保预制构件的尺寸、强度等质量指标符合设计要求。

此外，装配式混凝土结构还有以下特点：
1. 环保：采用预制混凝土墙体，能够减少建筑垃圾和粉尘污染，满足绿色建筑要求；
2. 防火性能好：预制混凝土墙体可用于防火墙；
3. 节约空间：墙体厚度较小，室内空间利用率更高；
4. 填充性好：墙体内可填充保温材料，以提高建筑节能性能。

综上所述，装配式混凝土结构是一种高效、环保、质量好、经济实用的建筑结构形式，逐渐成为建筑行业的新潮流。

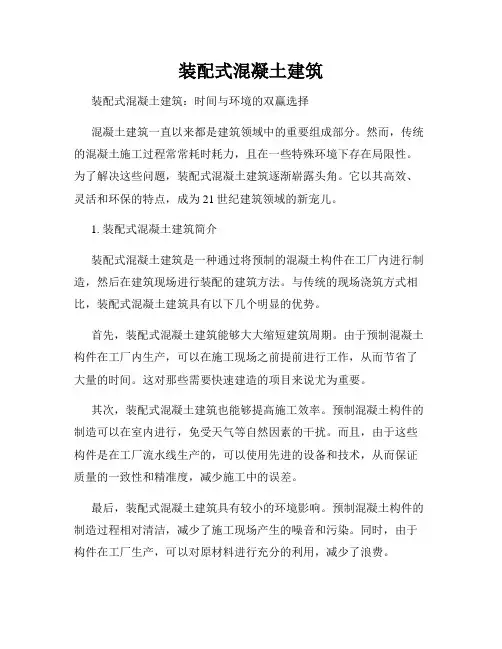

装配式混凝土建筑装配式混凝土建筑：时间与环境的双赢选择混凝土建筑一直以来都是建筑领域中的重要组成部分。

然而，传统的混凝土施工过程常常耗时耗力，且在一些特殊环境下存在局限性。

为了解决这些问题，装配式混凝土建筑逐渐崭露头角。

它以其高效、灵活和环保的特点，成为21世纪建筑领域的新宠儿。

1. 装配式混凝土建筑简介装配式混凝土建筑是一种通过将预制的混凝土构件在工厂内进行制造，然后在建筑现场进行装配的建筑方法。

与传统的现场浇筑方式相比，装配式混凝土建筑具有以下几个明显的优势。

首先，装配式混凝土建筑能够大大缩短建筑周期。

由于预制混凝土构件在工厂内生产，可以在施工现场之前提前进行工作，从而节省了大量的时间。

这对那些需要快速建造的项目来说尤为重要。

其次，装配式混凝土建筑也能够提高施工效率。

预制混凝土构件的制造可以在室内进行，免受天气等自然因素的干扰。

而且，由于这些构件是在工厂流水线生产的，可以使用先进的设备和技术，从而保证质量的一致性和精准度，减少施工中的误差。

最后，装配式混凝土建筑具有较小的环境影响。

预制混凝土构件的制造过程相对清洁，减少了施工现场产生的噪音和污染。

同时，由于构件在工厂生产，可以对原材料进行充分的利用，减少了浪费。

2. 装配式混凝土建筑的应用案例装配式混凝土建筑在世界各地都有着广泛的应用。

下面，将介绍几个具有代表性的应用案例。

首先，中国的奥运场馆是装配式混凝土建筑的典型代表。

在2008年北京奥运会期间，中国大力推广了这种新兴建筑技术。

鸟巢、水立方等标志性的奥运场馆都采用了装配式混凝土建筑技术，以快速、高效地完成建设。

其次，日本的防震建筑也大量采用了装配式混凝土建筑。

由于日本位于地震带上，建筑需要具备较好的抗震性能。

预制混凝土结构可以通过工厂生产的严格质量控制，确保建筑的抗震性能，从而减少地震灾害对建筑物的破坏。

3. 装配式混凝土建筑的未来发展随着人们对建筑速度和环境影响的要求日益增加，装配式混凝土建筑将有更广阔的发展空间。

完整word版)装配式混凝土结构装配式混凝土建筑结构是一种通过工厂化生产的钢筋混凝土预制构件，在现场通过装配的方式建造的混凝土结构。

该建筑结构分为全装配建筑和部分装配建筑两大类。

全装配建筑一般用于低层或抗震设防要求较低的多层建筑，而部分装配建筑则采用预制构件，在现场通过现浇混凝土连接，形成装配整体式结构的建筑物。

该建筑物有施工速度快、利于冬期施工、生产效率高、产品质量好、减少物料损耗等特点。

装配式混凝土结构的主体结构依靠节点和拼缝将结构连接成整体，并同时满足使用阶段和施工阶段的承载力、稳固性、刚性、延性要求。

连接构造采用钢筋的连接方式，有灌浆套简连接、搭接连接和焊接连接3种。

配套构件如门窗、有水房间的整体性技术和安装装饰的一次性完成技术也属于该类建筑的技术特点。

装配式建筑混凝土结构的意义在于提高工程质量和施工效率，减少资源、能源消耗，减少建筑垃圾，保护环境，缩短工期，提高劳动生产率，转变建筑工人身份，促进社会和谐、稳定，减少施工事故。

与传统建筑相比，产业化建筑建造周期短、工序少、现场工人需求量小，可进一步降低发生施工事故的几率。

此外，产业化建造方式大部分构配件在工厂生产，现场基本为装配作业，且施工工期短，受气象因素影响小。

装配式混凝土结构的优点在于有利于实现节能减排、推进绿色安全施工。

由于构建只在现场进行组装、现浇部分节点，现场的湿作业大幅减少。

施工现场几乎取消了脚手架，取消了内、外墙抹灰，钢筋半成品由工厂统一配送，取消了楼板底模。

线管及开关插座底盒在工厂内已经预埋到位，现场无需后开槽，现场的扬尘和噪声大幅减少，建筑垃圾大量减少。

此外，装配式混凝土结构施工方便，能够提升生产施工效率。

装配式建筑利用生产加工完成的建筑材料进行主体安装，提高施工效率，降低成本，减轻工人工作量，同时降低湿法施工的工作条件，提升施工便利性。

优化施工现场资源和时间配置，不仅降低施工成本，还带来巨大的经济效益。

根据工程计算，装配式建筑施工效率是湿法施工的三倍，可以在恶劣天气条件下施工，节省时间。

可编辑修改精选全文完整版
装配式建筑简介
一、装配式建筑简介：
装配式建筑是指用预制的构件在现场装配而成的建筑。

在我国香港、台湾地区装配式建筑比较普遍应用，其制定了较为完善的设计和施工规范，高层住宅多采用叠合楼板、预制楼梯和预制外墙等方式建造。

二、传统建筑与装配式建筑相比：
三、工程案例：
附表1、工期（以30层精装修住宅为例）：
附表2、造价（以某公租房小区3#为例）:
附件一：预制构件图片
预制混凝土夹心保温外墙板预制混凝土内墙板
预制混凝土梁
预制混凝土楼板预制混凝土楼梯
附件二：工艺流程：
1、构件运输
2、弹线定位
3、标高测量
4、吊装外墙板
5、垂直度校验6外墙板缝宽度控制
7、连接件安装 8、吊装混凝土梁
11、吊装预制楼板
12、铺设拼缝钢筋
12、吊装预制楼梯13、楼板板缝封堵14、现浇板钢筋绑扎15、楼板混凝土浇筑。

装配式混凝土建筑（PC构件）装配式混凝土建筑（PC构件）技术介绍概念：结构系统、外围护系统、内装系统、设备与管线系统的主要部分采用预制混凝土构（部）件部品集成装配建造的建筑。

主体结构：预制剪力墙、叠合梁、叠合板+现浇节点构造柱；双面叠合剪力墙（应用在地下室和地下管廊工程中）结构竖向连接：灌浆套筒连接灌浆套筒连接示意图带肋连接钢筋(1)、连接套筒(3)、水泥基灌浆料(2)、承压环(4)、内设有灌浆连接腔(5)楼板：钢筋桁架混凝土叠合板6CM+7CM现浇楼梯：预制混凝土楼梯隔墙：预制混凝土隔墙（减重）/轻质复合墙板/砖砌隔墙外墙：预制外墙（外剪力墙）保温一体墙板（俗称三明治夹心保温板）、保温装饰符合一体板、外挂预制混凝土三明治保温板、单元式幕墙等。

预制混凝土体系优点：业内部分专家支持预制混凝土结构是等同现浇抗震性好、装配率高（可达到65%）、现场湿作业量大大减少、减少部分的模板工程及脚手架量的使用。

适用范围：住宅、公寓、办公、学校、医院等建筑。

工艺生产安装过程：一、预制混凝（土剪力墙）外墙板生产线工艺与产能占用场地：24米跨距车间，长度175米布置设备有：模台、支撑轮、驱动轮、模台清理机、模台喷涂机、边模输送装置、数控划线机、一次布料机、一次振动台、一次赶平机、二次布料机、二次振捣台、二次赶平机、预养室、压光机、养护窑（室）、堆垛机、平台横向移动（摆渡）、平台倾翻机、生产线控制室。

生产工艺：1.模台清理、涂油2.模台划线3.模台装下层边模4.模台布钢筋5.安装预埋件6.浇筑混凝土振捣7.赶平8.装上层模具9.装保温板10.布置钢筋插断桥连接件11.浇筑混凝土振捣12.赶平13.预养14.压光15.入窑养护16.出窑拆模倾翻、起吊生产线产能：养护窑设置3列6层2排，养护仓位36个，除去3个通过位，有效仓位33个，每天一次循环，可生产33个模台的墙板，模台宽度4000mm，长度9000mm。

外墙板的厚度250mm（200+50）,模台的利用率按60%计算。

装配式混凝土建筑概述装配式建筑具有工业化水平高、便于冬期施工、减少施工现场湿作业量、减少材料消耗、减少工地扬尘和建筑垃圾等优点,它有利于实现提高建筑质量、提高生产效率、降低成本、实现节能减排和保护环境的目的.装配式建筑在许多国家和地区,如欧洲、新加坡,以及美国、日本、新西兰等处于高烈度地震区的国家都得到了广泛的应用.在我国,近年来,由于节能减排要求的提高,以及劳动力价格的大幅度上涨等因素,预制混凝土构件的应用开始摆脱低谷,呈现迅速上升的趋势.与上一代的装配式结构相比,新一代的装配式结构采用了许多先进技术.在此基础上,本规程制定的内容,在技术上也有较大的提升.本规程综合反映了国内外近几年来在装配式结构领域的最新科研成果和工程实践经验；要求装配整体式结构的可靠度、耐久性及整体性等基本上与现浇混凝土结构等同；所提出的各项要求与国家现行相关标准协调一致.装配式混凝土建筑的结构体系主要包括：装配整体式框架结构、装配整体式剪力墙结构、装配整体式框架-现浇剪力墙结构,以及装配整体式部分框支剪力墙结构.1.装配整体式框架结构体系装配整体式框架结构体系的基本特征主体结构框架预制,楼板采用叠合楼板,楼梯、雨篷、阳台等围护结构预制,框架结构连接形式主要采用套筒灌浆形式.装配整体式框架结构体系的典型案例是沈阳万科春河里项目图1-9.框架梁、框架柱采用预制方式楼板采用叠合方式;内墙、复合夹芯保温外墙及楼梯均采用预制方式,结构预制部分达到70%以上.施工速度快,构件质量控制好,但存在构件造价高等问题.2.装配整体式剪力墙结构体系预制框架现浇剪力墙体系的基本特征：主体结构剪力墙预制,楼板采用叠合楼板,楼梯、雨篷、阳台等围护结构预制.根据剪力墙预制形式不同可以分为整体预制和叠合预制两种形式.叠合剪力墙的典型案例为合肥新站平板显示基地公租房项目图1-7.该项目由4株地上18层,地下1层楼房组成.主体结构采用预制叠合板剪力墙结构体系,楼板采用预制叠合楼板,部品构件真正实现了工厂化生产；叠合剪力墙结构形式采用等同现浇剪力墙结构的理念,抗震性能与传统一致.整体预制剪力墙典型案例为沈阳万科春河里项目图1-8.该项目,采用北京万科自主研发的套简剪力墙体系,主要受力构件剪力墙预制,剪力墙之同连接的连梁采用现浇方式,楼板采用叠合方式,复合夹芯保温外墙及楼梯采用预制方式；万科集团在日本前田建筑株式会社研究成果的基础上,与北京榆构和长春亚泰集团共同开发了剪力墙技术体系. 3、装配整体式框架-现浇剪力墙结构体系预制框架一现浇剪力墙体系的基本特征：主体结构框架预制、主体结构剪力墙现浇楼板采用叠合楼板,楼梯、雨篷、阳台等结构预制.典型案例是上海城建集团浦江瑞和新城05一02地块图1-6.该项目由4幢18层和1幢14层的高层住宅组成,引进消化吸收"台湾润泰”预制框架剪力墙体系.主体剪力墙结构现浇,框架结构梁柱预制,周边外墙板、阳台和楼梯等围护结构工厂预制,楼板采用叠合楼板.4、预制外墙一现浇剪力墙体系预制外墙现浇剪力墙体系的基本特征:主体结构剪力墙现浇内浇外挂,外墙采用叠合预制外墙、门窗整体预制,楼梯、雨篷、阳台等围护结构预制,外墙质量问题大大改善,如漏水、裂缝、面砖脱落和发霉等.典型案例是上海万科城花新园工程项目图1-10.该项目位于七宝镇地块.是上海万科首个“三星级绿色建筑标识证书"项目；采用了PC技术,外墙、窗户和阳台等周边围护结构以及楼梯采用PC工厂预制的方式生产.另一个典型案例是长沙远大浑南公租房图1-11.该项目采用长沙远大住工装配式技术体系,剪力墙采用现浇方式,剪力墙之间的连梁采用叠合方式,楼板采用叠合方式,内墙板、外墙板、叠合楼板、叠合梁、预制楼梯、预制阳台等采用预制.5.预制外墙现浇框架体系预制外墙-现浇框架体系的基本特征：主体结构框架柱现浇,叠合梁.外墙采用预制夹芯保温外墙、门窗后装；楼板采用叠合楼板,楼梯、雨篷、阳台等结构预制,叠合梁和内隔墙体化设计等宽.典型案例为长沙洋湖25号栋工程项目图1-12.该项目是21层商务酒店,采用主体受力结构框架柱现浇；框架梁采用叠合梁,楼板采用叠合楼板.外围护墙体采用预制夹芯保温墙体；阳台、楼梯采用工厂预制的方式,采用整体式浴室,整体标高拾高.第2章装配式混凝土建筑设计装配式混凝土建筑设计原则装配式混凝土建筑是指以采用工厂化生产的混凝土预制构件为主,通过现场装配的方式设计建造的混凝土结构类房屋建筑.构件的装配方法一般有现场后浇叠合层混凝土、钢筋锚固后浇混凝土连接等操作,钢筋连接可采用套筒灌浆连接、焊接、机械连接及预留孔洞搭接连接等做法.装配式混凝土建筑设计应符合建筑功能和性能要求,符合可持续发展和绿色环保的设计原则,利用各种可靠的连接方式将预制混凝土构件装配起来,并宜采用主体结构、装修和设备管线的装配化集成技术,综合协调给排水、燃气、供暖、通风和空气调节设施、照明供电等设备系统空间设计,考虑安全运行和维修管理等要求.适用范围建筑设计中有标准化程度高的建筑类型,如住宅、学校教学楼、幼儿园、医院、办公楼等,也有标准化程度低的建筑类型,如剧院、体育场馆、博物馆等.装配式混凝土建筑对建筑的标准化程度要求相对较高,这样同种规格的预制构件才能最大化的被利用,带来更好的经济效益.因此,宜选用体型较为规整大空间的平面布局,合理布置承重墙及管井的位置.此外,预制建筑体系的发展应适应我国各地建筑功能和性能要求,遵循标准化设计、模数协调、构件工厂化加工制作.建筑模数协调建筑设计符合现行国家标准建筑模数协调标准GB/T 50002-2013的规定.采用系统性的建筑设计方法,满足构件和部品标准化和通用化要求.建筑结构形式宜简单、规整,设计应合理确定建筑结构体的耐久性要求,满足建筑使用的舒适性和适应性要求.建筑的外墙围护结构以及楼梯、阳台、内隔墙、空调板、管道井等配套构件、室内装修材料宜采用工业化、标准化的部件部品.建筑体型和平面布置应符合国家标准建筑抗震设计规范GB 50011安全性及抗震性等相关要求.1.模数化建筑生产现代化一直是我国重要的产业技术政策与发展目标,建筑工业化发展纲要建字第188号文指出,建筑工业化的基本内容之一就是：制定统一的建筑模数和重要的基础标准,合理解决标准化和多样化的关系.民用建筑设计通则GB 50352-2005、住宅设计规范GB 50096-2011等技术标准也都将“建筑设计标准化、模数化”作为基本原则,以正式条文的方式予以强调.住宅标准化、量化生产首先不是以整个房屋为单位的,而是表现在对各类房屋构成部品的有机组织上,各个工厂生产的产品之间建立起某种尺寸上的秩序,而这种秩序恰好可以通过传统“模数"概念所具有的“尺寸把控”特征来实现.如果对装配式混凝土构件进行大量生产,就需要按照住房的规格化构成单位一可构成各种形状,可任意组合安装,部品规格统一,在不同建造方式的建筑间具有互换性,不但在规划、设计上可获得很大的自由度,而且还可以实现部品的大量生产.在现代模数理论中,“模数”一词包含两层含义：一个是“尺寸单位”,是比例尺的比例,其他尺寸数值都是它的倍数,如M=100mm,另一个是指形成一组数值群的规则.研究者们曾想用各种数列来表达建筑模数的生成规则,如自然数列、等差数列、等比数列等,多数建筑模数生成规则的提案都是多个数列的复合体.为尺寸单位的模数取值应该足够小,以便确保各种用途的小型部品选用中具有必要的灵活性,又应该足够大,可以进一步简化各种大型部品的数目.目前,国际ISO模数标准采用的是基本模数M、扩大模数6M,12M等差数列的形式.同时,为了不同规模部品选择的方便,不同种类部品的模数尺寸选择有上下限的推荐.我国实现建筑产业现代化实际上是标准化、工业化和集约化的过程,没有标准化,就没有真正意义上的工业化,而没有系统的模数化的尺寸协调,就不可能实现标准化.装配式建筑设计应按照建筑模数化要求,采用基本模数或扩大模数的设计方法,建筑设计的模数协调应满足建筑结构体、构件以及部品的整体协调,应优化构件及部品的尺寸与种类,并确定各构件和部品的尺寸位置和边界条件,满足设计、生产与安装等要求.模数化适用于一般民用与工业建筑,适用于建筑设计中的建筑、结构、设备、电气等工种技术文件及它们之间的尺寸协调原则,以协调各工种之间的尺寸配合,保证模数化部件和设备的应用.同时,也适用于确定建筑中所采用的建筑部件或分部件如设备、固定家具、装饰制品等需要协调的尺寸,以提供制定建筑中各种部件、设备的尺寸协调的原则方法,指导编制建筑各功能部位的分项标准,如厨房、卫生间、隔墙、门窗、楼梯等专项模数协调标准,以制定各种分部件的尺寸、协调关系.这样可以把各个预制的部件规格化、通用化,使部件可适用于常规的建筑,并能满足各种需求.该部件就可以进行大量定型的规模化生产,稳定质量,降低成本.通用部件使部件具有互换能力,互换时不受其材料、外形或生产方式的影响,可促进市场的竞争和部件生产水平的提高,适合工业化大生产,简化现场作业.部件的互换性有各种各样的内容,包括年限互换、材料互换、式样互换、安装互换等,实现部件互换的主要条件是确定部件的尺寸和边界条件,使安装部位和被安装部位达到尺寸间的配合.涉及年限互换主要指因为功能和使用要求发生改变,要对空间进行改造利用时,或者某些部件已经达到使用年限,需要用新的部件进行更换.建筑的模数协调工作涉及各行各业,涉及的部件种类很多,因此,需要各方面共同遵守各项协调原则,制定各种部件或分部件的协调尺寸和约束条件.部件的尺寸对部件的安装有着重要的意义.在指定领域中,部件基准面之间的距离,可采用标志尺寸、制作尺寸和实际尺寸来表示,对应着部件的基准面、制作面和实际面,部件预先假设的制作完毕后的面,称为制作面,部件实际制作完成的面称为实际面.2.功能模块模块化是工业体系的设计方法,是标准化形式的一种.模块是构成系统的单元,也是一种能够独立存在的由一组零件组装而成的部件级单元.它可以组合成一个系统,也可以作为一个单元从系统中拆卸、取出和更替.装配式建筑平面与空间设计宜采用模块化方法,可在模数协调的基础上以建筑单元或套型等为单位进行设计.设计宜结合功能需求,优先选用大空间布置方式；应满足工业化生产的要求,平面宜简单规整；宜将设备空间集中布置,应结合功能和管线要求合理确定管道井的位置.设备管线的布置应集中紧凑、合理使用空间.竖向管线等宜集中设置,集中管井宜设置在共用空间部位.模块化设计原理的基础就是建筑的功能分区,在功能分区的基础上进行模块设计.如框架建筑的功能属性不同势必产生不同形式的功能分区,进而产生不同的模块形态和整体建筑形态.建筑工业化中的标准模块主要包括楼梯、卫生间、楼板、墙板、管弄井、使用空间等.模块化设计能够将预制产品进行成系列的设计,形成鲜明的套系感和空间特征,使之具有系列化、标准化、模数化和多样化的特点利于设计作品的后期衍生品系到化开发；标准化的组件,使得产品可以进行高效率的流水生产,节省开发和生产成本；各模块间存在着特定的模数化的数字关系,可以组合成需要的多样化的形态模式.各个模块之间具有通用关系,模块单体在不同的情况下可能充当不同的角色.形成不同套系的部品、部件以及标准房型等.系列化的建筑部品是同一系列的产品,具有相同功能、相同原理方案、基本相向的加工工艺的特点.不同尺寸的二组部品系列产品之间相应尺寸参数、性能指标应具有一似似性,重复越多对工业化的批量生产越有利,同时也越能大幅降低成本.集成化设计集成化设计就是装配式建筑应按照建筑、结构、设备和内装一体化设计原则,并应以集成化的建筑体系和构件部品为基础进行综合设计.建筑内装设计与建筑结构、机电设备系统形成有机配合,是形成高性能品质建筑的关键,而在装配式建筑中迩应充分考虑装配式结构体的特点,利用信息化技术手段实现各专业间的协同配合设计.装配式建筑应通过集成化设计实现集成技术应用,如建筑结构与部品部件装配集成技术,建筑结构体与机电设备一体化设计,采用管线与结构分离等系统集成技术、机电设备管线系统采用集中布置,管线及点位预留、预埋到位的集成化技术等.装配式建筑集成化设计有利于技术系统的整合优化,有利于施工建造工法的相互衔接,有利于提高生产效率和建筑质量和性能.当前,传统建筑内装方式不仅对建筑结构体造成破坏,并成为装配式建筑的发展瓶颈.采用建筑内装体、管线设备与建筑结构体分离的方式已成为提高建筑寿命、保障建筑的品质和产品灵活适应性的有效途径.装配式建筑应从建筑工业化生产方式出发,结合工业化建造的产业链特征,做好建筑设计、构件生产、装配施工、运营维护等综合性集成化设计.建筑信息模型技术是装配式建筑建造过程的重要手段,通过信息数据平台管理系统将设计、生产、施工、物流和运营管理等各环节连接为一体化管理,共享信息数据、资源协同、组织决策管理系统,对提高工程建设各阶段、各专业之间协同配合、效率和质量,以及一体化管理水平具有重要作用.目前,在装配式建筑的前期策划中,可使用BIM软件进行建模,以确保构件及部品信息的正确性和完整性,有利于装配式建筑全过程的精确设计.通过使用BIM技术,既可以为方案设计提供各种建筑性能分析,如日照分析、风环境分析、采光分析、噪音分析、温度分析、景观可视度分析等,也有利于装配集成技术选择与确定.结合BIM应用,对建筑中主体构件与部品的拆分,提高构件和部品的标准性、通用性,并合理控制建设成本等.在扩初设计和施工图设计中,BIM数据模型可保证数据的收集和计算,从而得出准确的预制率,最终通过模型生成的图纸能确保其图纸的正确性.在构件加工阶段,BIM信息传递的准确性和实效性使得构件达到精确生产.在现场安装中,BIM可以模拟施工过程,起到指导施工、控制施工进度的作用.在后期运营维护中,BIM信息数据支持可降低运维成本.装配式混凝土建筑设计要点装配式建筑主体结构布置宜简单、规整,平面凸凹变化不宜过多过深,宜选用大空间的平面布局.工业化建筑要实现工厂化大规模生产,首先应确保产品尺寸规格的标准化、模数化,这样易于产品在流水线上生产.在前期规划与方案设计阶段,宜结合构件的生产运输条件、堆放及起重设备所需空间,并考虑现场安装.装配式建筑的设计宜包括主体构件和内装部品的施工图、拆分及深化几部分,图纸应全面准确反映主体构件和内装部品的规格、类型、加工尺寸、连接形式和设备管线种类与定位尺寸.主体构件加工图设计应考虑构件公差及施工误差,满足构件生产要求.上海市装配式混凝土建筑工程施工图审查指南中对装配式建筑的设计深度进行了如下规定：装配式建筑的设计深度除执行国家和地方有关的文件编制深度规定的有关要求以外,应着重注意以下几个方面：1预制部分的计算书：应审核有关预制部分的建筑专业完整计算书,计算书的内容应重点审査预制外墙不计人建筑面积的计算结果和预制外墙展开面积占比的结果是否与相关要求相符.2建筑节能计算书：除一般的节能计算书审査要点建设工程设计文件编制深度规定2008年版条第1款以外,应重点审查节能计算书中与装配式建筑连接构造相关的冷热桥部分的处理是否与图纸相符.3设计说明：召项目概况是否明确本工程中装配式建筑的范围、规模、主要的技术体系和预制构件的部位等；当项目享受建筑面积豁免时,按规定不计人建筑面积的预制部分面积是否明确表达；应在建筑面积后明确加上“不包含按规定不计人建筑面积的预制外墙或叠合外墙的预制部分面积×××平方米”字样；节能设计说明部分是否对装配式建筑采用的保温体系、保温材料的种类和厚度、构造做法等进行重点说明.4图纸深度：主要审査图纸深度是否符合国家和上海市有关建筑施工图设计深度的有关要求,特别是上海市有关预制建筑工程施工图设计深度的有关规定.总平面设计在装配式建筑的规划设计中,由于不同于以往的施工方式,需要较大场地堆放预制的各种结构构件及部品部件.在施工场地布置前,还应进行起重机械选型定位,根据起重机械布局,合理规划场内运输道路,并根据起重机械以及运输道路的相对关系最终确定各堆场位置.在设计时应考虑可能布置的堆场范围对地下室结构的影响,应和工程完工工况相结合,考虑如何当绿化覆土荷载、消防车道荷载等重载区相结合布置,充分考虑其结构经济性.在规划阶段总图中应考虑临时堆放场地的预留,根据构件属性不同分承重构件、非承重构件、隔墙等构部件,预留场地可与今后场地铺装和绿化相结合.在该场地内,构件堆放层所需全部构件构件存放空间充足,按序吊装,吊装二次起落到位不重复起降等要求图2-1.构件存放场地应具有一定承载力,保证构件在堆放期间受力均匀.构件存放场地的硬质铺装应便于拆除和重复利用,有利于施工完成后将此处改为绿地、广场或其他用地.构件存放场地的位置和具体尺寸的确定根据基地条件而定,当前确定构件堆放场地的工作多由施工单位来做详细布置,随着BIM技术在装配式建筑设计阶段的应用,建筑设计专业也逐渐做到了施工模拟的全周期演示.此外,还应考虑构件生产及运输的条件,选址距预制构件厂运输距离应较便捷,而且要有适宜构件运输的交通条件.图2-1 预制构件总图堆场布局示意图平面设计装配式建筑的发展应适应建筑功能和性能的要求,建筑设计须满足功能需求,且宜选用结构规整大空间的平面布局,并遵循标准化设计、模数协调、构件工厂化加工制作、专业化施工安装的指导原则.标准化程度较高的建筑平面与空间设计宜采用标准化与模块化方法,可在模数协调的基础上以建筑单元或套型等为单位进行设计,合理布置承重墙、柱等承重构件及管井的位置.设备管线的布置应集中紧凑、合理使用空间.竖向管线等宜集中设置,集中管井宜设置在共用空间部位,对建筑的标准化程度要求比较高.在满足建筑使用空间的灵活性、舒适性的前提下,主体结构布置宜简单、规整,考虑承重墙体上下对应贯通,突出部分不宜过大,平面凸凹变化不宜过多过深,应控制建筑的体形系数,建筑平面尽量规整.确保产品尺寸规格的标准化、模数化,这样易于产品在流水线上生产,最终实现预制构件工厂化大规模生产.。

装配式混凝土建筑3.1 装配式混凝土建筑的概念3.1.1 装配整体式混凝土结构装配整体式混凝土结构是由预制混凝土构件或部件通过钢筋、连接件或施加预应力加以连接并现场浇筑混凝土而形成整体的结构，如图3-1-1所示。

它结合了现浇整体式和预制装配式两者的优点，既节省模板、降低工程费用，又可以提高工程的整体性和抗震性，在现代土木工程中得到广泛的应用。

虽然装配整体式混凝土结构的建造方式与现浇混凝土有所不同，但是装配整体式混凝土结构设计的主要方法还是参考现浇混凝土结构的，其性能需与现浇混凝土结构基本等同。

图3-1-1 装配整体式混凝土结构如何保证装配整体式混凝土结构的性能与现浇混凝土结构基本等同？从结构整体分析上来讲，装配整体式混凝土结构采用与现浇结构相同的分析方法。

在构造方面，国家标准《装配式混凝土建筑技术标准》（GB/T 51231—2016）规定，装配整体式混凝土结构应采取措施保证结构的整体性，高层建筑装配整体式混凝土结构还需要符合以下规定：（1）当设置地下室时，宜采用现浇混凝土；（2）剪力墙结构和部分框支剪力墙结构底部加强部位宜采用现浇混凝土；（3）框架结构的首层柱宜采用现浇混凝土；（4）当底部加强部位的剪力墙、框架结构的首层柱采用预制混凝土时，应采取可靠的措施；（5）结构转换层和作为上部结构嵌固部位的楼层宜采用现浇楼盖。

实际工程中，为保证装配整体式混凝土结构的整体性，构件间的连接一般采用湿法连接，楼板采用现浇楼板或叠合楼板，钢筋接头采用Ⅰ级接头，如图3-1-2所示。

图3-1-2 装配整体式混凝土结构的湿法连接3.1.2 全装配式混凝土结构全装配式混凝土结构是指装配式混凝土结构中不满足装配整体式要求的装配式混凝土结构。

全装配式混凝土结构中抗侧力体系预制构件之间的连接，部分或全部通过干式节点进行连接，没有或者有较少的现浇混凝土，楼板一般采用全预制楼板。

干法连接就是在施工现场无须浇筑混凝土，全部预制构件、预埋件、连接件都在工厂预制，通过螺栓或焊接等方式实现连接，如图3-1-3所示。

装配式混凝土结构工程范文朋友！今天咱们来唠唠装配式混凝土结构工程，这可是建筑界超级酷的玩意儿，就像是玩大型的积木游戏，但这个“积木”可结实了，能搭出各种各样超厉害的建筑。

一、啥是装配式混凝土结构工程。

简单来说，装配式混凝土结构工程就像是把建筑当成一个大拼图。

传统建筑呢，是在工地上一块砖一块砖、一桶水泥一桶水泥地慢慢堆砌起来的，就像手工捏泥人，费时间还得看工匠的手艺。

而装配式混凝土结构工程，是在工厂里预先把混凝土构件做好，这些构件就像一个个精心制作的拼图块，然后运到工地，像搭积木一样把它们组装起来就成了房子。

比如说，柱子、梁、墙板这些构件，在工厂里按照精确的尺寸和要求生产出来，到了工地，起重机一吊，“咔嚓”一声就安装到位了，又快又准。

二、装配式混凝土结构工程的优点。

1. 速度快得像闪电。

你想啊，在工厂里生产构件的时候，就可以同时进行工地的基础施工等前期工作。

等构件一到，直接组装，这就大大缩短了整个建筑的工期。

就像你盖房子，别人还在一块一块砌墙的时候，你已经像搭乐高一样把房子框架搭起来了，这多酷！而且对于那些着急入住或者着急投入使用的建筑来说，简直就是救星。

比如说一些临时的应急医院之类的，装配式建筑就能快速建成，挽救更多的生命。

2. 质量杠杠的。

工厂里生产构件那可是有着严格的标准和精密的设备的。

就好比做蛋糕，在家里做可能每次味道和形状都不太一样，但是在专业的蛋糕工厂，每个蛋糕都能做得很标准。

在工厂里制作混凝土构件也是这样，模具精准，材料配比精确，生产出来的构件质量稳定。

不像在工地现场搅拌混凝土，可能会因为工人的操作误差或者天气等因素影响质量。

而且这些构件在出厂前还会经过严格的检测，就像运动员参加比赛前要经过严格的体检一样，不合格的根本就不让出厂。

3. 环保小能手。

装配式混凝土结构工程可是环保界的明星呢！在工厂里集中生产构件，可以更好地控制建筑垃圾的产生。

而且相比于传统建筑方式，现场搅拌混凝土产生的粉尘、噪音等污染都大大减少了。
