装配式混凝土建筑体系介绍

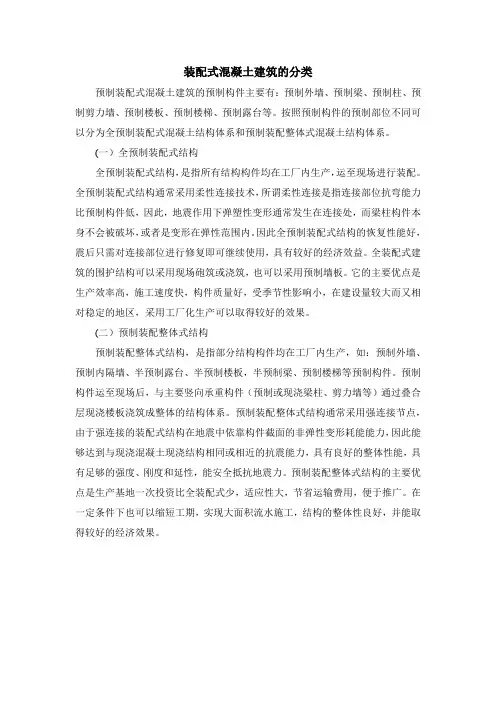

装配式混凝土建筑的分类预制装配式混凝土建筑的预制构件主要有：预制外墙、预制梁、预制柱、预制剪力墙、预制楼板、预制楼梯、预制露台等。

按照预制构件的预制部位不同可以分为全预制装配式混凝土结构体系和预制装配整体式混凝土结构体系。

(一）全预制装配式结构全预制装配式结构，是指所有结构构件均在工厂内生产，运至现场进行装配。

全预制装配式结构通常采用柔性连接技术，所谓柔性连接是指连接部位抗弯能力比预制构件低，因此，地震作用下弹塑性变形通常发生在连接处，而梁柱构件本身不会被破坏，或者是变形在弹性范围内。

因此全预制装配式结构的恢复性能好，震后只需对连接部位进行修复即可继续使用，具有较好的经济效益。

全装配式建筑的围护结构可以采用现场砲筑或浇筑，也可以采用预制墙板。

它的主要优点是生产效率高，施工速度快，构件质量好，受季节性影响小，在建设量较大而又相对稳定的地区，采用工厂化生产可以取得较好的效果。

(二）预制装配整体式结构预制装配整体式结构，是指部分结构构件均在工厂内生产，如：预制外墙、预制内隔墙、半预制露台、半预制楼板，半预制梁、预制楼梯等预制构件。

预制构件运至现场后，与主要竖向承重构件（预制或现浇梁柱、剪力墙等）通过叠合层现浇楼板浇筑成整体的结构体系。

预制装配整体式结构通常采用强连接节点，由于强连接的装配式结构在地震中依靠构件截面的非弹性变形耗能能力，因此能够达到与现浇混凝土现浇结构相同或相近的抗震能力，具有良好的整体性能，具有足够的强度、刚度和延性，能安全抵抗地震力。

预制装配整体式结构的主要优点是生产基地一次投资比全装配式少，适应性大，节省运输费用，便于推广。

在一定条件下也可以缩短工期，实现大面积流水施工，结构的整体性良好，并能取得较好的经济效果。

装配式混凝土结构4.1 装配式混凝土结构的结构体系与应用范围目前常见的结构体系是装配整体式混凝土结构。

它由预制混凝土构件通过可靠的方式进行连接,并与现场后浇混凝土、水泥基灌浆料形成整体的装配式混凝土结构。

装配整体式混凝土结构的安全性、适应性、耐久性应该基本达到与现浇混凝土结构等同的效果。

其结构体系与应用范围主要有以下5个方面。

4.1.1 外挂墙板体系外墙、叠合楼板、阳台、楼梯、叠合梁为预制部件。

该结构体系的特点:竖向受力结构采用现浇,外墙挂板不参与受力,预制比例一般为10%～50%,施工难度较低,成本较低,常配合大钢模施工。

该结构体系适用于高层和超高层的保障房、商品房、办公建筑。

外挂墙板体系的分解图如图4.1所示,外挂墙板体系房屋如图4.2所示。

图4.1 外挂墙板体系的分解图图4.2 外挂墙板体系房屋4.1.2 装配式框架体系装配式框架体系是指柱、叠合梁、外墙、叠合楼板、阳台等均为预制部件。

该结构体系的特点:工业化程度高,预制比例可达80%,内部空间自由度好,室内梁柱外露,施工难度较高,成本较高。

该结构体系适用于高度为50 m以下（地震烈度7度）的公寓、办公楼、酒店、学校、工业厂房建筑等。

装配式框架体系的分解图如图4.3所示,装配式框架体系施工如图4.4所示。

图4.3 装配式框架体系的分解图图4.4 装配式框架体系施工4.1.3 装配式剪力墙体系剪力墙、叠合楼板、楼梯、内隔墙等为预制部件。

该结构体系的特点:工业化程度高,房间空间完整,无梁柱外露,施工难度大,成本较高,可选择局部或全部预制,空间灵活度一般。

该结构体系适用于高层、超高层的商品房、保障房等。

装配式剪力墙体系的剖切图如图4.5所示,装配式剪力墙房屋如图4.6所示。

装配式剪力墙体系是目前研究最多、应用最多的结构体系,其结构节点是关注的重点,L形边缘构件节点（带外保温层）构造如图4.7所示,L形边缘构件节点（无保温层）构造如图4.8所示。

图4.5 装配式剪力墙体系的剖切图图4.6 装配式剪力墙房屋图4.7 L形边缘构件节点（带外保温层）图4.8 L形边缘构件节点（无保温层）4.1.4 装配式框架剪力墙体系柱（柱模板）、剪力墙、叠合楼板、阳台、楼梯、内隔墙等为预制部件。

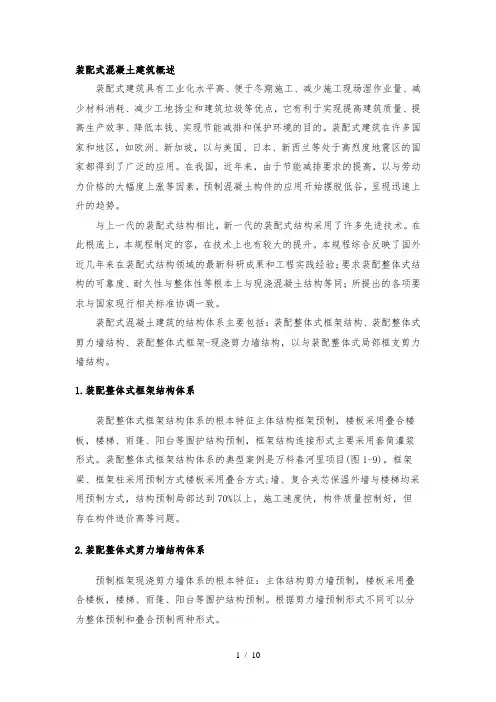

装配式混凝土建筑概述装配式建筑具有工业化水平高、便于冬期施工、减少施工现场湿作业量、减少材料消耗、减少工地扬尘和建筑垃圾等优点，它有利于实现提高建筑质量、提高生产效率、降低本钱、实现节能减排和保护环境的目的。

装配式建筑在许多国家和地区，如欧洲、新加坡，以与美国、日本、新西兰等处于高烈度地震区的国家都得到了广泛的应用。

在我国，近年来，由于节能减排要求的提高，以与劳动力价格的大幅度上涨等因素，预制混凝土构件的应用开始摆脱低谷，呈现迅速上升的趋势。

与上一代的装配式结构相比，新一代的装配式结构采用了许多先进技术。

在此根底上，本规程制定的容，在技术上也有较大的提升。

本规程综合反映了国外近几年来在装配式结构领域的最新科研成果和工程实践经验；要求装配整体式结构的可靠度、耐久性与整体性等根本上与现浇混凝土结构等同；所提出的各项要求与国家现行相关标准协调一致。

装配式混凝土建筑的结构体系主要包括：装配整体式框架结构、装配整体式剪力墙结构、装配整体式框架-现浇剪力墙结构，以与装配整体式局部框支剪力墙结构。

1.装配整体式框架结构体系装配整体式框架结构体系的根本特征主体结构框架预制，楼板采用叠合楼板，楼梯、雨篷、阳台等围护结构预制，框架结构连接形式主要采用套筒灌浆形式。

装配整体式框架结构体系的典型案例是万科春河里项目(图1-9)。

框架梁、框架柱采用预制方式楼板采用叠合方式;墙、复合夹芯保温外墙与楼梯均采用预制方式，结构预制局部达到70%以上。

施工速度快，构件质量控制好，但存在构件造价高等问题。

2.装配整体式剪力墙结构体系预制框架现浇剪力墙体系的根本特征：主体结构剪力墙预制，楼板采用叠合楼板，楼梯、雨篷、阳台等围护结构预制。

根据剪力墙预制形式不同可以分为整体预制和叠合预制两种形式。

叠合剪力墙的典型案例为新站平板显示基地公租房项目(图1-7)。

该项目由4株地上18层，地下1层楼房组成。

主体结构采用预制叠合板剪力墙结构体系，楼板采用预制叠合楼板，部品构件真正实现了工厂化生产；叠合剪力墙结构形式采用等同现浇剪力墙结构的理念，抗震性能与传统一致。

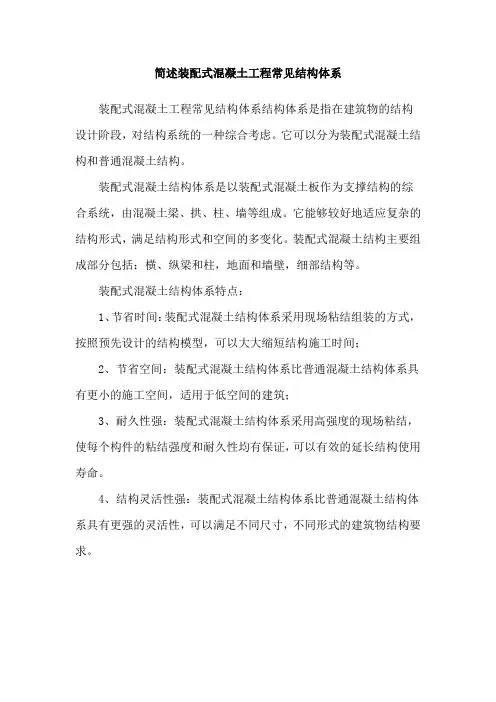

简述装配式混凝土工程常见结构体系
装配式混凝土工程常见结构体系结构体系是指在建筑物的结构设计阶段，对结构系统的一种综合考虑。

它可以分为装配式混凝土结构和普通混凝土结构。

装配式混凝土结构体系是以装配式混凝土板作为支撑结构的综合系统，由混凝土梁、拱、柱、墙等组成。

它能够较好地适应复杂的结构形式，满足结构形式和空间的多变化。

装配式混凝土结构主要组成部分包括：横、纵梁和柱，地面和墙壁，细部结构等。

装配式混凝土结构体系特点：
1、节省时间：装配式混凝土结构体系采用现场粘结组装的方式，按照预先设计的结构模型，可以大大缩短结构施工时间；
2、节省空间：装配式混凝土结构体系比普通混凝土结构体系具有更小的施工空间，适用于低空间的建筑；
3、耐久性强：装配式混凝土结构体系采用高强度的现场粘结，使每个构件的粘结强度和耐久性均有保证，可以有效的延长结构使用寿命。

4、结构灵活性强：装配式混凝土结构体系比普通混凝土结构体系具有更强的灵活性，可以满足不同尺寸，不同形式的建筑物结构要求。

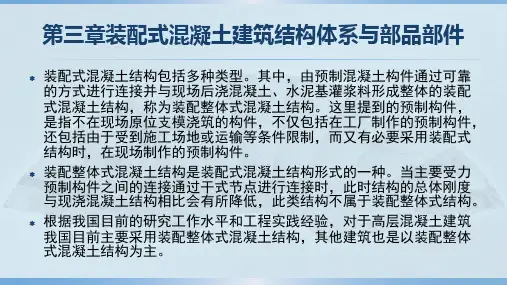

装配整体式混凝土结构体系01装配整体式与全装配式＞装配整体式混凝土结构由预制混凝土构件通过可靠的方式进行连接并与现场后浇混凝土、水泥基灌浆料形成整体的装配式混凝土结构。

＞全装配整体混凝土结构全装配式混凝土结构的PC构件靠干法连接（如螺栓连接、焊接等）形成整体。

＞等同原理指装配整体式混凝土结构应该基本达到或接近与现浇混凝土结构等同的效果。

02常见的装配整体式混凝土结构体系＞装配式框架剪力墙体系预制部件：柱（柱模板）、剪力墙、叠合楼板，阳台，楼梯、内隔墙等；体系特点：工业化程度高，施工难度高，成本较高，室内柱外露，内部空间自由度较好。

适用高度：高层、超高层；适用建筑：商品房、保障房等＞叠合剪力墙体系预制部件：剪力墙、叠合楼板，阳台，楼梯、内隔墙等；体系特点：工业化程度高，施工速度快，连接简单，构件重量轻，精度要求较低等。

适用高度：高层、超高层；适用建筑：商品房、保障房等03基本预制构件装配整体式结构的基本构件主要包括预制混凝土柱、预制混凝土梁、预制混凝土剪力墙、预制混凝土楼面板、预制混凝土楼梯、预制混凝土阳台、空调板、女儿墙、围护结构等。

预制混凝土柱：预制混凝土实心柱、预制混凝土矩形柱壳预制混凝土梁：预制实心梁、预制叠合梁预制混凝土剪力墙：预制实心剪力墙、预制叠合剪力墙预制混凝土楼面板：预制混凝土叠合板、预制混凝土实心板、预制混凝土空心板、预制混凝土双T板等预制混凝土楼梯：外观更美观，避免现场支模，节约工期，受力明确，安装后可做施工通道预制混凝土阳台、空调板、女儿墙。

预制混凝土围护构件：外围护墙、预制内隔墙04预制构件的连接方式装配整体式结构中，根据接头受力、施工工艺等不同情况，可包含以下连接方式：钢筋套筒灌浆连接、焊接连接、浆锚搭接连接、机械连接、螺栓连接、栓焊混合连接、绑扎连接、混凝土连接等。

1结构材料的连接方式（一）钢筋套筒灌浆连接全灌浆套筒接头：传统的灌浆连接接头形式，套筒两端的钢筋均采用带肋钢筋及灌浆连接。

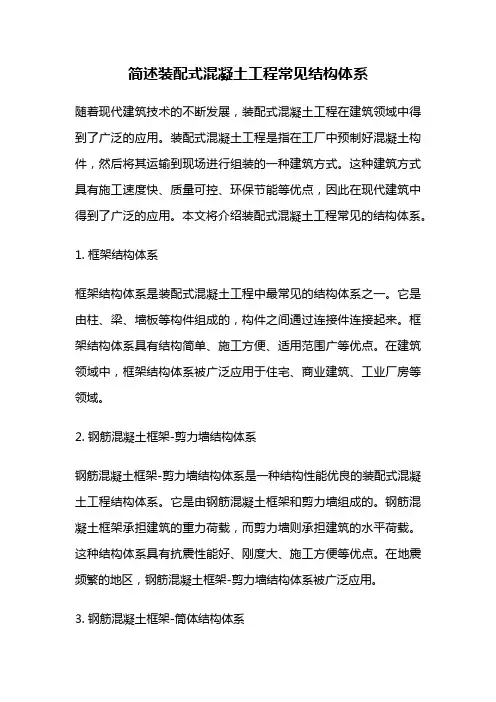

简述装配式混凝土工程常见结构体系随着现代建筑技术的不断发展，装配式混凝土工程在建筑领域中得到了广泛的应用。

装配式混凝土工程是指在工厂中预制好混凝土构件，然后将其运输到现场进行组装的一种建筑方式。

这种建筑方式具有施工速度快、质量可控、环保节能等优点，因此在现代建筑中得到了广泛的应用。

本文将介绍装配式混凝土工程常见的结构体系。

1. 框架结构体系框架结构体系是装配式混凝土工程中最常见的结构体系之一。

它是由柱、梁、墙板等构件组成的，构件之间通过连接件连接起来。

框架结构体系具有结构简单、施工方便、适用范围广等优点。

在建筑领域中，框架结构体系被广泛应用于住宅、商业建筑、工业厂房等领域。

2. 钢筋混凝土框架-剪力墙结构体系钢筋混凝土框架-剪力墙结构体系是一种结构性能优良的装配式混凝土工程结构体系。

它是由钢筋混凝土框架和剪力墙组成的。

钢筋混凝土框架承担建筑的重力荷载，而剪力墙则承担建筑的水平荷载。

这种结构体系具有抗震性能好、刚度大、施工方便等优点。

在地震频繁的地区，钢筋混凝土框架-剪力墙结构体系被广泛应用。

3. 钢筋混凝土框架-筒体结构体系钢筋混凝土框架-筒体结构体系是一种新型的装配式混凝土工程结构体系。

它是由钢筋混凝土框架和筒体组成的。

筒体是一种圆柱形的构件，它可以承担建筑的重力荷载和水平荷载。

这种结构体系具有结构性能好、施工方便、造型美观等优点。

在建筑领域中，钢筋混凝土框架-筒体结构体系被广泛应用于高层建筑、桥梁、隧道等领域。

4. 钢筋混凝土框架-楼板结构体系钢筋混凝土框架-楼板结构体系是一种常见的装配式混凝土工程结构体系。

它是由钢筋混凝土框架和楼板组成的。

楼板是一种扁平的构件，它可以承担建筑的重力荷载。

这种结构体系具有结构性能好、施工方便、适用范围广等优点。

在建筑领域中，钢筋混凝土框架-楼板结构体系被广泛应用于住宅、商业建筑、工业厂房等领域。

装配式混凝土工程常见的结构体系有框架结构体系、钢筋混凝土框架-剪力墙结构体系、钢筋混凝土框架-筒体结构体系和钢筋混凝土框架-楼板结构体系。

EMC系列装配式混凝土结构技术体系随着建筑业的不断发展，装配式混凝土结构技术也逐渐受到人们的关注。

EMC系列装配式混凝土结构技术体系作为其中的一种重要技术体系，其深度和广度的应用正在逐渐展现出其独特的优势和广阔的应用前景。

1. EMC系列装配式混凝土结构技术体系概述EMC系列装配式混凝土结构技术体系是一种采用装配式构件和现浇混凝土相结合的新型建筑技术。

它不仅继承了传统混凝土结构的稳定性和耐久性，还具有施工速度快、质量可控、适应性强等特点。

它由混凝土结构、钢筋混凝土构件、钢结构及其他辅助构件组成，能够满足不同类型建筑的需求。

2. EMC系列装配式混凝土结构技术体系的优势EMC系列装配式混凝土结构技术体系具有多方面的优势。

它的施工速度快，能够大大缩短工期，提高工程进度。

质量可控，可以通过标准化生产和检验来确保建筑质量。

该技术体系还具有环保节能、资源循环利用等优点，能够满足现代建筑对可持续发展的要求。

它受到了广泛关注和认可。

3. EMC系列装配式混凝土结构技术体系的应用EMC系列装配式混凝土结构技术体系在建筑领域有着广泛的应用前景。

它可以用于住宅、商业、工业建筑等多种类型的建筑中，适用性强。

在城市更新改造、地铁车站、桥梁隧道等领域也有着重要的应用价值。

随着我们对这种技术体系的深入研究和实践应用，相信它会在未来的建筑领域发挥重要作用。

4. 个人观点和理解在我看来，EMC系列装配式混凝土结构技术体系是一种具有巨大潜力的建筑技术体系。

其融合了传统混凝土结构和现代化施工技术，能够更好地满足人们对建筑质量、效率和可持续发展的需求。

我对这种技术体系充满信心，相信它将为建筑业带来革命性的变革。

总结回顾EMC系列装配式混凝土结构技术体系作为一种新型建筑技术，其具有快速施工、质量可控、环保节能等优势，具有广阔的应用前景。

在未来的建筑领域，它将发挥越来越重要的作用。

希望通过对这一技术体系的深入研究和应用，能够为建筑行业的发展做出更大的贡献。

装配式混凝土建筑的分类并简要的阐述每个体系的特点一、引言装配式混凝土建筑是一种新型的建筑方式，它将建筑结构的设计、制造和安装等环节进行了高度集成。

随着科技的不断发展和人们对绿色、环保、低碳生活的追求，装配式混凝土建筑越来越受到人们的关注和青睐。

本文将对装配式混凝土建筑进行分类，并简要阐述每个体系的特点。

二、分类根据不同的标准，装配式混凝土建筑可以分为多个体系。

下面将根据其结构形式、用途以及生产方式等方面进行分类。

1. 结构形式分类（1）框架结构体系：这种体系采用钢筋混凝土框架作为主要承重结构，在框架之间填充轻质隔墙板材或空心砖等材料。

（2）板柱结构体系：这种体系采用钢筋混凝土板作为楼板，柱子则是由钢筋混凝土或预制柱组成。

（3）悬挂结构体系：这种体系采用悬挂在主框架上方的预制楼板作为楼层结构，主要承重结构则是由钢筋混凝土框架组成。

2. 用途分类（1）住宅体系：这种体系是以住宅为主要建筑类型，采用预制混凝土构件进行组装。

具有施工周期短、质量可控、环保节能等特点。

（2）公共建筑体系：这种体系包括商场、酒店、医院等公共建筑类型，采用预制混凝土构件进行组装。

具有施工速度快、安全可靠等优点。

（3）工业化建筑体系：这种体系是以工业化生产为基础，采用模块化设计和标准化生产方式进行生产的建筑类型。

3. 生产方式分类（1）现场浇筑预制构件体系：这种体系在现场进行预制构件的浇注和加固，并通过吊装或滚动等方式进行组装。

（2）工厂化生产预制构件体系：这种体系将所有的预制构件在工厂内进行生产和加固，并通过运输车辆将其运送到现场进行组装。

三、特点阐述1. 结构形式特点（1）框架结构体系：具有结构简单、施工方便、承载能力强等特点。

（2）板柱结构体系：具有楼层高度灵活、墙体厚度可控、整体性好等特点。

（3）悬挂结构体系：具有楼层高度大、空间利用率高等特点。

2. 用途特点（1）住宅体系：具有施工速度快、质量可控、环保节能等特点。

（2）公共建筑体系：具有施工速度快、安全可靠等优点。

装配式混凝土建筑（PC构件）装配式混凝土建筑（PC构件）技术介绍概念：结构系统、外围护系统、内装系统、设备与管线系统的主要部分采用预制混凝土构（部）件部品集成装配建造的建筑。

主体结构：预制剪力墙、叠合梁、叠合板+现浇节点构造柱；双面叠合剪力墙（应用在地下室和地下管廊工程中）结构竖向连接：灌浆套筒连接灌浆套筒连接示意图带肋连接钢筋(1)、连接套筒(3)、水泥基灌浆料(2)、承压环(4)、内设有灌浆连接腔(5)楼板：钢筋桁架混凝土叠合板6CM+7CM现浇楼梯：预制混凝土楼梯隔墙：预制混凝土隔墙（减重）/轻质复合墙板/砖砌隔墙外墙：预制外墙（外剪力墙）保温一体墙板（俗称三明治夹心保温板）、保温装饰符合一体板、外挂预制混凝土三明治保温板、单元式幕墙等。

预制混凝土体系优点：业内部分专家支持预制混凝土结构是等同现浇抗震性好、装配率高（可达到65%）、现场湿作业量大大减少、减少部分的模板工程及脚手架量的使用。

适用范围：住宅、公寓、办公、学校、医院等建筑。

工艺生产安装过程：一、预制混凝（土剪力墙）外墙板生产线工艺与产能占用场地：24米跨距车间，长度175米布置设备有：模台、支撑轮、驱动轮、模台清理机、模台喷涂机、边模输送装置、数控划线机、一次布料机、一次振动台、一次赶平机、二次布料机、二次振捣台、二次赶平机、预养室、压光机、养护窑（室）、堆垛机、平台横向移动（摆渡）、平台倾翻机、生产线控制室。

生产工艺：1.模台清理、涂油2.模台划线3.模台装下层边模4.模台布钢筋5.安装预埋件6.浇筑混凝土振捣7.赶平8.装上层模具9.装保温板10.布置钢筋插断桥连接件11.浇筑混凝土振捣12.赶平13.预养14.压光15.入窑养护16.出窑拆模倾翻、起吊生产线产能：养护窑设置3列6层2排，养护仓位36个，除去3个通过位，有效仓位33个，每天一次循环，可生产33个模台的墙板，模台宽度4000mm，长度9000mm。

外墙板的厚度250mm（200+50）,模台的利用率按60%计算。

引言概述：装配式混凝土是一种新型的建筑材料，其特点是将混凝土预制构件在工厂中进行生产，然后以可拆卸和可重复使用的方式进行安装。

这种建筑方式具有快速、高效和环保等优点，使得装配式混凝土在建筑行业得到了广泛应用。

本文将详细介绍装配式混凝土的类型，包括组合板式装配式混凝土、模块化装配式混凝土、楼层装配式混凝土、墙体装配式混凝土和梁柱装配式混凝土。

正文内容：一、组合板式装配式混凝土1.构造组成：组合板式装配式混凝土由两层混凝土板之间夹着一层隔热材料构成。

2.特点：具有良好的保温性能和隔音效果，适用于住宅和商业建筑。

3.优势：施工速度快、质量稳定、可定制化程度高，同时具备环保节能的特点。

4.应用领域：常用于墙体、屋顶和地板等部位。

二、模块化装配式混凝土1.构造组成：模块化装配式混凝土由预制的模块化构件按需进行组合，形成建筑结构。

2.特点：具有良好的承载性能和抗震性能，适用于高层建筑和桥梁等工程。

3.优势：模块化设计使得施工更加简便，同时能够提高工程质量和建筑速度。

4.应用领域：常用于大跨度建筑、跨河大桥等工程。

三、楼层装配式混凝土1.构造组成：楼层装配式混凝土由预制的楼层板和支撑材料组成。

2.特点：具有良好的抗拉强度和承载性能，适用于多层建筑和工业厂房。

3.优势：工厂化生产使得施工周期缩短，同时可以提高工程质量和安全性。

4.应用领域：常用于公寓楼、办公楼、商业综合体等建筑。

四、墙体装配式混凝土1.构造组成：墙体装配式混凝土由预制的墙板和连接件组成。

2.特点：墙板具有良好的保温性能和隔音效果，同时能够承受一定的荷载。

3.优势：工厂化生产使得墙体装配更加精准，同时可以提高施工效率和工程质量。

4.应用领域：常用于住宅建筑、商业建筑和工业厂房等。

五、梁柱装配式混凝土1.构造组成：梁柱装配式混凝土由预制的梁柱构件按需进行组合，形成建筑结构。

2.特点：具有良好的承载性能和抗震性能，适用于大跨度建筑和工业厂房等工程。

3.优势：梁柱构件的工厂化生产能够提高施工速度和质量，同时减少人工错误。
