下载文档原格式

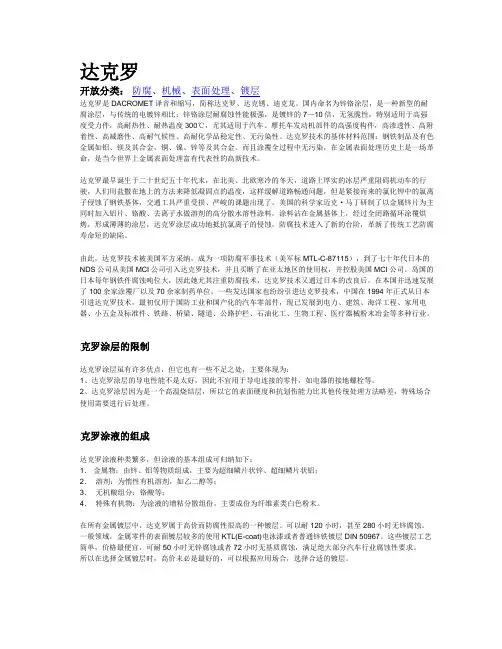

达克罗开放分类：防腐、机械、表面处理、镀层达克罗是DACROMET译音和缩写，简称达克罗、达克锈、迪克龙。
国内命名为锌铬涂层，是一种新型的耐腐涂层，与传统的电镀锌相比：锌铬涂层耐腐蚀性能极强，是镀锌的7—10倍，无氢脆性，特别适用于高强度受力件，高耐热性、耐热温度300℃，尤其适用于汽车、摩托车发动机部件的高强度构件，高渗透性、高附着性、高减磨性、高耐气候性、高耐化学品稳定性、无污染性。
达克罗技术的基体材料范围：钢铁制品及有色金属如铝、镁及其合金，铜、镍、锌等及其合金。
而且涂覆全过程中无污染，在金属表面处理历史上是一场革命，是当今世界上金属表面处理富有代表性的高新技术。
达克罗最早诞生于二十世纪五十年代末，在北美、北欧寒冷的冬天，道路上厚实的冰层严重阻碍机动车的行驶，人们用盐撒在地上的方法来降低凝固点的温度，这样缓解道路畅通问题，但是紧接而来的氯化钾中的氯离子侵蚀了钢铁基体，交通工具严重受损、严峻的课题出现了。
美国的科学家迈克·马丁研制了以金属锌片为主同时加入铝片、铬酸、去离子水做溶剂的高分散水溶性涂料，涂料沾在金属基体上，经过全闭路循环涂覆烘烤，形成薄薄的涂层，达克罗涂层成功地抵抗氯离子的侵蚀，防腐技术进入了新的台阶，革新了传统工艺防腐寿命短的缺陷。
由此，达克罗技术被美国军方采纳，成为一项防腐军事技术（美军标MTL-C-87115），到了七十年代日本的NDS公司从美国MCI公司引入达克罗技术，并且买断了在亚太地区的使用权，并控股美国MCI公司。
岛国的日本每年钢铁件腐蚀吨位大，因此她尤其注重防腐技术，达克罗技术又通过日本的改良后，在本国并迅速发展了100余家涂覆厂以及70余家制药单位，一些发达国家也纷纷引进达克罗技术，中国在1994年正式从日本引进达克罗技术，最初仅用于国防工业和国产化的汽车零部件，现已发展到电力、建筑、海洋工程、家用电器、小五金及标准件、铁路、桥梁、隧道、公路护栏、石油化工、生物工程、医疗器械粉末冶金等多种行业。
达克罗与热镀锌的区别
内容来源网络，由深圳机械展收集整理！
从盐雾时间来表示，达克罗的耐盐雾试验时间比较长，但是，试验是在中性环境下；从室外大气环境下，热镀锌防腐蚀能力比较好。
.
另外，热镀锌涂层厚，外观较粗糙，但附着力好，表面处理可抗高温；达克罗涂层薄，外观光亮，但表面处理无法抗高温。
达克罗是DACROMET译音和缩写，简称达克罗、达克锈、迪克龙。
国内命名为锌铬涂层，是一种以锌粉、铝粉、铬酸和去离子水为主要成分的新型的防腐涂料。
工艺流程：有机溶剂除油——机械抛光——喷涂——烘烤——二次喷涂——烘烤——干燥
热镀锌（galvanizing）也叫热浸锌和热浸镀锌：是一种有效的金属防腐方式，主要用于各行业的金属结构设施上。
是将除锈后的钢件浸入500℃左右融化的锌液中，使钢构件表面附着锌层，从而起到防腐的目的。
工艺流程：成品酸洗-水洗-加助镀液-烘干-挂镀-冷却-药化-清洗-打磨-热镀锌完工
达克罗的耐热性能好，传统镀锌层在高于70℃的条件下，会出现微小裂纹，在200—300℃的条件下会变色，耐腐蚀性也大大下降。
达克罗防腐蚀膜固化温度为300℃，所以表面金属厝即使长置于高温条件下，其外观不变，耐热腐蚀性极好。
和热镀锌比，无氢脆性。
经过达克罗处理的金属件，在细微的空隙处也能形成膜，深透性良好的防腐蚀涂层，管状零件内也是有均匀涂上涂层，再加上达克罗溶液是水溶性的，所以它的渗透性很好。
常州君合科技达克罗涂覆设备炉温可达标，产品防腐效果更佳。
内容来源网络，由深圳机械展收集整理！。
达克罗工艺详细介绍达克罗是DACROMET译音和缩写，简称达克罗、达克锈、迪克龙。
国内命名为锌铬涂层，是一种新型的耐腐涂层，与传统的电镀锌相比：锌铬涂层耐腐蚀性能极强，是镀锌的7—10倍，无氢脆性，特别适用于高强度受力件，高耐热性、耐热温度300℃，尤其适用于汽车、摩托车发动机部件的高强度构件，高渗透性、高附着性、高减磨性、高耐气候性、高耐化学品稳定性、无污染性。
达克罗技术的基体材料范围：钢铁制品及有色金属如铝、镁及其合金，铜、镍、锌等及其合金。
而且涂覆全过程中无污染，在金属表面处理历史上是一场革命，是当今世界上金属表面处理富有代表性的高新技术。
达克罗最早诞生于二十世纪五十年代末，在北美、北欧寒冷的冬天，道路上厚实的冰层严重阻碍机动车的行驶，人们用盐撒在地上的方法来降低凝固点的温度，这样缓解道路畅通问题，但是紧接而来的氯化钾中的氯离子侵蚀了钢铁基体，交通工具严重受损、严峻的课题出现了。
美国的科学家迈克·马丁研制了以金属锌片为主同时加入铝片、铬酸、去离子水做溶剂的高分散水溶性涂料，涂料沾在金属基体上，经过全闭路循环涂覆烘烤，形成薄薄的涂层，达克罗涂层成功地抵抗氯离子的侵蚀，防腐技术进入了新的台阶，革新了传统工艺防腐寿命短的缺陷。
由此，达克罗技术被美国军方采纳，成为一项防腐军事技术（美军标MTL-C-87115），到了七十年代日本的NDS公司从美国MCI公司引入达克罗技术，并且买断了在亚太地区的使用权，并控股美国MCI公司。
岛国的日本每年钢铁件腐蚀吨位大，因此她尤其注重防腐技术，达克罗技术又通过日本的改良后，在本国并迅速发展了100余家涂覆厂以及70余家制药单位，一些发达国家也纷纷引进达克罗技术，中国在1994年正式从日本引进达克罗技术，最初仅用于国防工业和国产化的汽车零部件，现已发展到电力、建筑、海洋工程、家用电器、小五金及标准件、铁路、桥梁、隧道、公路护栏、石油化工、生物工程、医疗器械粉末冶金等多种行业。
达克罗是由微磷片状锌片、铝片、铬酐，乙二醇等组成的分散性水溶液，将其涂覆在钢材等基体表面，经300℃左右烘烤，使6价Cr被乙二醇等有机物还原，生成不溶于水，无定形的Cr2O3，作为粘合剂与表面数十层锌片、铝片相互结合，形成致密保护膜。
膜层按体积计约含75%锌、10%铝和15%其他配合料，外观呈银灰色，具有亚光金属光泽。
膜层一般5~15微米，厚度跟防腐时间正相关。
工艺流程：:脱脂→抛丸→涂覆→烘烤固化→冷却→包装等优点：1、防锈性能优异，中性盐雾实验500小时以上2、无氢脆缺点：1、成本高，为普通磷化，发黑等3倍以上2、由于铬酐等不可能完全被还原，含有六价铬，对人体有一定伤害，无法通过ROHS 法规。
dacromet320是基础型达克罗，其中dacromet320LC是低铬达克罗。
dacromet500是改进的达克罗，比基础涂层多加了PTFE粉，使带自润滑功能，达到减小摩擦系数和扭矩系数的目的。
这几种达克罗涂层的颜色都是银灰色的。
达克罗可以用于海洋环境，如果做得好是不会发生这种现象的，如果膜层脱落，出现金属基体，那肯定是不行的，纵然达克罗有修复功能，对于这样大面积的脱落也是无能为力的。
这批产品的表面处理肯定是不合格的。
达克罗防腐性能是不错的，但过不了ROHS。
传统达克罗称锌铬涂层，需要靠铬酐来钝化，虽然有部分被还原为三价铬，但是不可能完全还原的，含有六价铬残余，过不了ROHS的。
除非采用无铬达克罗，比如交美特等，但是其防腐性能又不如达克罗。
现在没出现是因为形成原电池的缘故，锌，铝先被腐蚀，从而保护了钢铁基体。
达克罗防腐要盐雾要500小时以上呢，涂层脱落的话时间肯定大为缩短。
达克罗技术简介达克罗金属表面处理方法，最早诞生于二十一世纪五十年代。
在北美、北欧寒冷的冬天，由于下雪，道路上结下了厚实的冰层严重阻碍机动车的行驶，人们用在地上撒盐的方法降低水凝固点的温度，溶解冰层，缓解道路畅通的问题，但接踵而来的盐中氯离子严重地侵蚀了钢铁集体，以致大量交通工具受损而遭到破坏。
达克罗工艺概述整理：叶桂斌达克罗是DACROMET的缩写和译音，又称达克锈、锌铬膜等，即片状锌基铬盐防护涂层，是当今国际上金属表面处理的高新技术。
达克罗技术是为解决汽车底部金属零部件由于防冻盐水的腐蚀导致大量的车辆损坏报废而在50年代末诞生于美国的。
其涂层最大的特点是抗盐水腐蚀能力强。
后经日本公司的技术买断、研究、发展和提高，使达克罗涂覆工艺日渐成熟，涂层性能更加优良,并广泛用于世界各地相关行业。
达克罗涂液涂覆在工件上经过300℃左右的高温烧烤一定的时间后，生成无定形的复合铬酸化合物。
而铬酸盐对锌片进行钝化处理，处理后的锌片导电性适中，且处在受控的阳极牺牲保护状态，铝片又对锌片起着淘析作用，控制锌片析出。
这样组成的机械屏蔽层，层层削弱腐蚀电流，从而推迟锌的被腐蚀被析出的速度，使其具有极其优异的抗腐蚀的作用。
达克罗生产工艺采用全过程闭路循环的涂覆方式，彻底改变了电镀工艺，杜绝了电镀过程中产生的酸、碱、铬及污水、废气的排放等污染问题。
达克罗技术的产生和发展 达克罗技术生于六十年代后期的美国。
当时美国五大湖及工业发达地区由于大气污染而引起的锈蚀非常严重。
而冬天下雪后为了疏通道路用盐溶雪（美国每年溶雪用食盐的量为十￣十五万吨），更是使得大量汽车严重锈蚀，导致交通事故频繁发生。
在这样的情况下，美国研究发明了达克罗金属防锈处理新技术。
达克罗技术问世后，由于它具有一系列传统电镀无法比拟的优点，因而迅速推向世界。
为了进一步开拓国际市场，１９７３年，美国与日本油脂株式会社合作，在日本横滨建立了达克罗公司；１９７６年，又与欧洲的．公司携手，在法国建立了ＤＡＣＲＡＬ Ｓ．Ａ．公司。
１９８４年９月，美国和日本油脂株社式会社又在美国俄亥俄州的嘉顿合资建立了一家公司。
到１９９３年，这三家公司的资本已经全部集中到了日本油脂株社会社的手中，成为日本油脂株社会社的三个子公司。
三家公司主要从事转让达克罗处理技术，供应达克罗涂料液，提供达克罗处理技术指导的工作。
达克罗工艺流程
达克罗工艺是一种常用的金属表面处理工艺，通过在金属表面形成一层氧化膜来增强金属的耐腐蚀性能和装饰性能。
达克罗工艺流程主要包括前处理、达克罗处理和后处理三个步骤。
首先是前处理阶段。
在这个阶段，需要对金属表面进行清洗和脱脂处理，以确保金属表面的干净和光滑。
清洗可以采用碱洗、酸洗等方法，去除金属表面的油污和杂质；脱脂则是通过溶剂或碱性溶液去除金属表面的油脂和其他有机物，使金属表面达到理想的处理状态。
接下来是达克罗处理阶段。
在这个阶段，将金属件浸泡在达克罗液中进行处理。
达克罗液是一种含有铬酸盐、氟化物、硝酸盐等成分的处理液体，通过在金属表面形成一层微孔性氧化膜，从而提高金属的耐腐蚀性能和附着力。
达克罗处理可以分为浸镀法和喷涂法两种，根据金属件的形状和尺寸选择合适的处理方法。
最后是后处理阶段。
在达克罗处理完成后，需要对金属件进行中和、清洗和干燥等后续处理。
中和是将金属件浸泡在碱性溶液中中和残留的达克罗液，以防止对环境造成污染；清洗则是用清水或
酒精清洗金属表面，去除残留的化学药剂和杂质；最后进行干燥处理，确保金属表面的干净和光滑。
总的来说，达克罗工艺流程是一种重要的金属表面处理工艺，通过前处理、达克罗处理和后处理三个步骤，可以使金属件表面形成一层均匀、致密的氧化膜，提高金属的耐腐蚀性能和装饰性能。
在实际应用中，需要根据金属材料的种类和要求选择合适的达克罗工艺流程，以确保处理效果和质量。
达克罗工艺流程与涂层性能特点简介一、什么是达克罗？达克罗是DACROMET译音和缩写，简称达克曼、达克锈、迪克龙、锌铬镆，是当今国际上金属表面处理富有代表性的高新技术。
达克罗是美国人发明，被日本人买断，又被引进中国专有控制技术，整套工艺设备采用全过程闭路循环的涂复方式，革新了电镀工艺，杜绝了电镀过程中产生的酸、碱、锌、铬等污水、废气的排放及污染运，达克罗是经过脱脂─抛丸─涂复-固化-冷却-成品的工艺过程，使加工体形成片状锌粉，铝粉及金属铬盐组成的银灰色防腐蚀涂层。
在金属表面达克罗膜层形成过程中，挥发的物质几乎全部是经过气化的水份，没有任何污染和公害。
在工业发达国家中，已广泛地得到应用，逐步替代了污染严重的电镀锌、电镀、热浸镀锌、热喷锌、机械镀锌、锌基合金镀层、氧化、磷化等多种传统的表面处理工艺，从根本上减少了环境污染的发生。
达克罗技术引进国内后，也得到我国政府的大力支持，被列为1999年国家重点环境保护实用技术推广项目（环发[1999]185号文件，项目编号为99B030）。
二、达克罗涂层的结构和防锈机理达克罗涂层的防锈机理：达克罗是一种全新的金属防锈系统。
该涂层的防锈机理主要为：锌对基体的受控的电化学保护作用、铬酸的钝化作用、锌片铝片及复合铬盐涂层的机械屏蔽遮盖保护作用及铝抑制锌的“淘析”作用。
达克罗涂层的结构：在铁基金属表面上，涂覆一层达克罗溶液（即含有片状锌、铝[鳞片一般尺寸为0.1-0.2×10×15微米]、Cr2O3及专用有机物的高分散混合水溶液）、经300摄氏度左右保温烘烤一定的时间后，达克罗溶液中的六价铬被还原成三价铬，生成无定形的复合铬盐化合物(nCrO3.mCr2O3)。
该物质覆盖在母材表面及锌片、铝片的表面，将锌片、铝片与钢铁基材表面紧密地粘结在一起。
锌片、铝片间亦被复合铬盐所填塞。
冷却后的金属表面即被覆盖上一层很薄的银灰色的达克罗特种高防腐涂层。
三、达克罗的工艺特点：达克罗是一种先进的、完整的金属表面处理高新技术，它具有其它表面处理所无法比拟的优势和特点：四、达克罗工艺流程：基材、脱脂、除锈、涂覆、预热、固化、冷却（注:可重复以上涂覆和固化工艺）1、脱脂：带有油脂的工件表面必须进行脱脂，方法一般有三种：有机溶剂脱脂、水基脱脂剂脱脂、高温炭化脱脂。
达克罗涂复工艺介绍2003-12-27 12:21:13 该文已被阅读3368次一、引言达克罗技术主要用含有铬酸、锌粉、乙二醇等物质的糊状处理液涂覆或浸渍金属基体，经烘烤后，在金属基体表面形成一层有极佳耐蚀性能的非装饰性涂层。
达克罗涂层是一种无机防蚀涂层，与镀锌层性质相似，可为钢铁基体提供牺牲阳极性保获，具有极佳的耐蚀性、优良的涂装性能（施工过程与热固性涂料类似）、高的耐候性与耐化学品稳定性等。
达克罗技术具有操作简便、节能、环境污染小、能避免氢脆等传统电镀锌、热浸锌技术无法比拟的优点。
因此，自20世纪70年代问世以来迅速得到广泛应用，尤其是用在美、日等发达国家的汽车行业，并已扩展到建筑、军事、船舶、铁路、电力、家电、农机、矿井、桥梁等领域。
至1995年，世界范围内经许可拥有该专利技术、商标并能提供服务的有150多家单位，这一件全球经过达克罗技术处理的零件表面积达到4×107m2。
我国大陆直到1993年才从日本引进了第一条达克罗技术生产线，大陆各大汽车公司已考虑建立生产线，但到目前为止谈判尚未成功。
1994年从大陆表面处理工作者开始了对这项技术的研究，发表了一些有关达克罗处理液（涂液）及工艺研究的论文，进年来我国进行达克罗设计生产的单位也逐渐见多，如：上海、北京、昆明、常州都有服务厂点。
目前国内外对金属表面防腐处理一种常见的方法是镀锌，但这种方法污染严重、耗能大，电镀过程易产生氢脆，造成材质脆化和使用断裂的现象。
镀锌层使用温度受钝化膜老化温度的限制，只能在100摄氏度以下使用，有较大的局限性，且抗蚀能力较差，不适合在恶劣的环境下使用。
热浸锌层的耐蚀性可大大高于电镀锌层，但其能耗和污染更为严重，且热浸锌膜层厚度大，精度差，不适合精密零件和紧固件。
达克罗技术与传统的电镀锌、热浸镀锌技术相比有如下优点：1、污染小且节能。
电镀锌时有存在含有锌、碱、铬酸等的污水排放问题，造成较大的污染，热浸锌时温度较高，释放的锌蒸汽和HCL对人体健康危害极大，目前大多数的热浸锌生产都在远离城市和农村进行。
达克罗 dacromet 涂装技术工艺介绍一、概述达克罗是dacromet缩写的译音，又译做达克锈、久耐锈、高克锈、锌铬膜等。
达克罗技术是指用含有锌片、铝片、铬酸酐、乙二醇等成分的糊状处理液涂覆金属基体，经高温烘烤后，在金属基体表面形成一层有极佳的耐蚀性的非装饰涂膜。
该技术杜绝了电镀过程中产生的废渣、污水、废气的排放污染问题，是替代电镀锌、热镀锌等进行表面防腐的高新技术，1999年8月13日，国家环保总局将该项技术列为1999年国家重点环境保护实用技术推广项目(项目编号:99B030)。
二、达克罗技术的应用范围与受到的限制(一)达克罗应用范围达克罗的应用范围很广，它不但可以处理钢、铁、铝及其合金，还可以处理烧结金属，以及特殊的表面处理。
它所涉及到的产业、行业也相当多，诸如:1、汽车、摩托车行业:达克罗技术起源于汽车行业，世界著名的汽车制造公司，如美国的通用、福特、克莱斯勒，法国的雷诺，德国的大众，意大利的菲亚特以及日本的丰田、三菱等在汽车零部件表面处理上均要求使用达克罗技术。
汽车零部件经过达克罗处理具有较高的稳定性、防热、防潮及防蚀性。
随着我国加入WTO，我国汽车工业与国际接轨的步伐越来越快，达克罗技术在国产汽车业上的应用前景越来越广阔。
2、电器通讯行业:家用电器、电子产品、通讯器材等高档产品的零部件、原器件、配套件等，有的需长期置于户外，所以对产品的质量要求较高，过去使用电镀锌的方法，质量低且达不到要求。
如果使用达克罗技术处理，产品的防腐性能将大大提高，产品的使用寿命、质量也将大幅提高，同时美化了环境，扩大了市场。
所以国内已有越来越多的企业开始采用该项技术。
如广州"美的"空调、"皇明"太阳能热水器、联通通讯发射塔、中兴通讯的户外机柜体，等等。
3、交通设施行业:地铁和隧道都处于地下，环境阴暗潮湿，通风较差;大桥、高架、港口机械长期处于户外日晒雨淋，它们均极易生锈，很快就会发生锈蚀现象，大幅降低了安全系数。
达克罗工艺流程
达克罗工艺是一种高效、精密的工艺流程，广泛应用于电子、航空航天、汽车等领域。
本文将详细介绍达克罗工艺的流程及其关键步骤。
首先，达克罗工艺的第一步是表面处理。
在这一阶段，需要对待加工的材料表面进行清洁、脱脂和去除氧化层等处理，以确保后续的涂覆工艺能够顺利进行并达到预期效果。
接着，是化学镀前处理。
这一步骤包括活化、镀前处理和预处理等工艺，通过化学方法将金属表面进行改性处理，增加表面的粗糙度，提高镀层的附着力和耐腐蚀性能。
然后，是达克罗镀层工艺。
在这个阶段，通过电化学方法将特定的金属或合金沉积在基材表面上，形成一层致密、均匀的镀层，提高材料的硬度、耐磨性和耐腐蚀性。
紧接着，是后处理工艺。
在达克罗镀层形成后，需要进行后处理工艺，包括烘干、固化和密封等步骤，以确保镀层的质量和性能达到要求。
最后，是质量检验和包装。
在完成达克罗工艺流程后，需要对制品进行质量检验，包括外观检查、厚度测量、耐蚀性测试等，以确保产品达到客户要求的质量标准。
随后，对成品进行包装，以防止镀层受到外界环境的影响。
总的来说，达克罗工艺流程包括表面处理、化学镀前处理、达克罗镀层、后处理和质量检验等关键步骤。
通过这一高效、精密的工艺流程，可以为各行业提供优质的镀层产品，满足不同领域的需求。
希望通过本文的介绍，能够让读者对达克罗工艺流程有一个更加清晰的认识，为相关行业的生产和制造提供参考和指导。
达克罗工艺的不断改进和应用，将为各行各业的发展带来更多的机遇和挑战。
表面处理技术——达克罗达克罗又称锌铬涂层，是将锌粉、铝粉、铬酐为基料制成的一种无机水溶性涂料直接浸涂在处理后的工件表面，经烘干，烧结，最后形成一层无机膜层的表面处理技术。
一般都可以达到480小时，最长可以达到2000小时达克罗金属表面处理方法，由美国Diamond Shamork 公司发明，它是防腐蚀体系中新的一员，公司先后于1973年与日本油脂株式会社合资成立Nippon.Darro.shamork 公司（NDS），1976年在欧洲与法国，成立了DACKAL公司，他们将世界市场划分为亚太、欧非和美洲三大市场，各负责一个地域，在全球范围内谋求共同利益。
由于它有一系列传统电镀无法比拟的优点迅速推向世界国际市场，经过20多年不断发展和完善，达克罗技术现已形成了一个完整的表面处理体系，而广泛应用于金属零部件防腐处理上，尤其是象丰田、本田、富士、三菱等等汽车制造公司都已标准化，特别指定部分汽车部件必须使用达克罗处理，除汽车工业外，电力、建筑、船舶、铁路、家电等行业也都采用该技术处理防腐蚀部件达克罗处理技术的特点1、无公害问题达克罗处理方法基本无排放废液、废气、废渣，所以几乎无污染危害。
2、无氢脆性一般电镀处理过程都采用酸洗、电解除油等工序，均会导致工件氢脆性，严重影响了高强件的质量，达克罗无酸洗等工序，所以无氢脆性。
3、高抗腐蚀性达克罗膜厚4-10цm，它对钢铁部件的防护效果，同等厚度状况下高于电镀锌的7-10倍以上。
（NSS试验在240小时至1000小时）4、耐热性能高经达克罗处理后，可耐热至300℃—500℃，远远超过一般镀锌及有机涂料。
5、高渗透性达克罗处理是以涂覆方法处理，不受复杂工件的限制。
6、与有机涂料附着力强达克罗涂层附着力强，涂层可进有机涂层后涂覆。
7、优异的耐侵蚀性与耐化学药品性达克罗处理部件可长期使用于海岸和大气污染地区而不受侵蚀，且对各种清洗剂、油脂化学稳定不溶解它是一种表面处理的工艺过程，要比电镀好上几倍。
电镀工艺介绍锌 铬 膜 处 理1. 性能和用途锌铬膜是东风汽车公司标准中的一种表面处理工艺，在国内一般称作达克罗，在台湾、新加坡等地称作达克锈，法国为DACROMET。
锌铬膜外观为均匀的银灰色,涂层中含有80%的薄锌片和铝片,其余为铬酸盐。
国内广泛应用的碱性锌酸盐镀锌由于电流效率不能达到100%，析出的氢气会使得高强度零件产生氢脆。
锌铬膜处理则由于根本不进行电解，无氢气产生。
再加上用喷丸、滚砂等方法取代酸洗，所以完全没有氢脆的可能。
电镀时由于电力线分布的原因，使得镀层极不均匀。
而锌铬膜处理实际上是一种浸镀技术，所有能够浸到镀液的地方(即便是深孔处)都可以得到几乎一样厚度的涂层。
锌本身是一种极易腐蚀的金属，它的牺牲精神保护了基体的金属。
但过快的牺牲也会使得基体金属很快失去保护，因此引入了钝化技术。
钝化后的锌有较高的耐蚀性，但其厚度极其有限。
锌铬膜中主要成分是锌片和铬酐，在特定的条件下发生反应，产生了很厚的"类钝化"层。
因此，锌铬膜有很高的耐蚀性。
以上优点使得锌铬膜技术得到了迅速、广泛的应用。
它首先取代了机械镀锌工艺，而且正在取代高强度零件的电镀锌工艺，热浸锌工艺也有被其取代的可能。
2. 锌铬膜技术的产生和发展锌铬膜技术诞生于六十年代后期的美国。
七十年代以后在日本、法国建立了达克罗公司，从事转让达克罗处理技术，供应达克罗涂料液。
1993年，中国航空工业总公司南京宏光空降装备厂首家引进了这项高新技术及全套达克罗处理设备，填补了这一空白。
此后，上海达克罗涂覆工业有限公司也引进了该技术。
目前国内有数家企业、科研单位和院校正在从事该项技术的研究工作。
使用该技术成本略高于普通电镀锌技术，故目前只在要求较高的场合得到应用，例如富康轿车上的部分零部件。
3. 锌铬膜处理工艺流程3.1 前处理前处理的作用是除去零件表面的油污、浮锈及氧化皮。
前处理的方法很多，如有机溶剂脱脂，碱液清洗，振动研磨，喷沙、喷丸等等。
比镀锌更耐蚀的达克罗（锌铬膜）涂覆工艺达克罗涂复工艺是一种全新的表面处理技术，又称达克乐、达克锈、锌铬膜、达克曼等。
70年代初期由美国人发明,1976年前后转给了美国的M.C.II公司、法国的DACRAL公司和日本的NDS公司。
随着本全球经济的发展，环境保护日益成为社会经济和贸易领域的重要组成部分。
1996年原国家机械工业部将达克罗工艺列为机械工业可持续发展清洁生产重点资助的开发项目，是一种“绿色电镀”。
在工业发达国家，达克罗金属表面防腐蚀技术已作为替代污染严重的电镀锌、热浸镀锌、电镀镉、锌基合金镀层、磷化等多种传统工艺的防腐蚀处理工艺，这是一种从根本上减少环境污染的新工艺。
1.达克罗防腐涂层的特点1.1防腐机理达克罗涂层，外观为亚光银灰色，由极细的片状金属锌、铝及铬酸盐等成分构成。
工件在经过了除油、抛丸处理后，浸涂达克罗液。
达克罗液是一种水基处理液，金属件在水基处理液中浸涂或喷刷后，然后进炉固化，经300℃左右烘烤成膜，而形成锌、铝、铬无机涂层。
固化时，涂膜中的水份、有机类（纤维素）物质等挥发份在挥发的同时，依靠达克罗母液中的高价铬盐的氧化性，使电极电位负值较大的单质锌片、铝片浆与铁基体后应，形成Fe、Zn、Al的铬盐化合物。
由于膜层是与基体直接后应获得的，所以该防腐层极为致密，（用镀锌或浸锌方法获得的防腐层无法与之相比）该涂层在腐蚀环境下，会形成无数个原电池，即先腐蚀掉电位较负的Al、Zn盐类，直到它们被消耗后才有可能腐蚀至基体本身。
因为达克罗防蚀机理是牺牲阳极与阴极保护为一体化的主体化的涂层，所以它的防腐性能与膜的厚度成正比。
1.2涂层特点达克罗涂层具有高耐蚀性，外观为亚光银灰色，有点象银粉漆,主要由微小锌片及粘合锌片的无机铬聚合物组成，它具有其它表面处理所列法比拟的优异特点：1.2.1极好的耐热腐蚀性达克罗防腐膜的固化温度在300℃左右，所以工件即使长时间处于高温下，外观也不会变色，耐热腐蚀性极好。
达克罗技术简介达克罗（Dacromet）是一种新型的金属表面保护工艺，国内又称为锌铬涂层，2002 年国家质量监督检验检疫总局发布了“锌铬涂层技术条件”的中华人民共和国国家标准，标准号为GB/T18684-2002，为达克罗涂层的生产和检测带来了方便。
与传统的电镀锌相比,达克罗的耐腐蚀性能好,而且在涂覆全过程中无污染,成为符合环保要求的一项“绿色工程”。
应用该技术可以使基体表面具有耐蚀、耐高温氧化、隔热和密封等性能。
这一技术不仅在航空航天、石油化工、机械制造、公路、铁路、码头等领域得到了广泛的应用，而且已推广到电器行业中。
1达克罗涂层的特点(1)生产过程无污染。
达克罗涂覆生产过程中，工件在前处理时，仅生成少量的铁锈和粘附在工件表面的油污，整个生产是在一个封闭循环的工序中进行,达克罗涂液在固化时向外排放的主要是涂液中的水份，因此对外界无污染。
(2)极强的抗腐蚀性能。
达克罗涂层的厚度一般情况下，一涂的厚度3～5μｍ，二涂二烘在6～10 μｍ,根据统计,在标准盐雾试验下，达克罗涂层每100ｈ消耗1μｍ,而电镀锌时涂层每10ｈ即消耗1μｍ,因此达克罗涂层的抗盐雾侵蚀能力,在同等涂层厚度下,是电镀抗腐能力的7～10倍。
做的好的达克罗的涂层，耐盐雾侵蚀能力可达1000ｈ以上。
(3)高渗透性。
达克罗涂液是水溶性的涂液,所以它的渗透性非常好,在细微的空隙的中也能形成涂层，其深涂能力远优于电镀。
与电镀相比，对于小孔的内壁，电镀时是很困难的，但达克罗涂覆时则能很好的涂覆上去。
有人曾做过试验，收紧的弹簧件经过达克罗处理后,放开后再作盐雾试验,其耐盐雾试验的时间仍可达到240ｈ以上,说明达克罗涂液已渗入紧密结合的缝隙处。
(4)无氢脆。
达克罗处理的一个特点是工件在前处理时不进行酸洗。
氢脆是传统电镀锌工艺不能完全克服的弊端，由于达克罗工艺不对工件进行酸洗,就可以避免氢离子侵蚀钢铁基体,因此达克罗涂层特别适用于6～1000Ｎ/ｍｍ2的高强度螺栓和弹簧种类的工件的表面防腐保护。
达克罗生产工艺达克罗是一种应用于电镀工艺的一种化学镀铜工艺，也称为达克罗化学铜化工艺。
达克罗工艺是一种能够在金属表面形成均匀、致密、粘附良好的铜层的先进工艺，具有优良的电化学性能和耐蚀性能。
下面将介绍达克罗的生产工艺流程。
首先，在工件表面进行去油和去垢处理。
达克罗工艺的关键是能够在金属表面形成致密的铜层，所以必须要保证金属表面的清洁。
工件首先要进行去油处理，使用去油剂将工件表面的油脂去除掉。
然后再使用去垢剂将金属表面的氧化层和污染物去除掉。
然后，在金属表面形成化学镀铜层。
达克罗工艺的核心是化学镀铜，所以在这一步需要加入达克罗电解液。
达克罗电解液主要由柠檬酸、铜盐和一些添加剂等组成。
工件被放置在电解槽中，与阳极连接。
然后将电流通入电解液，通过电化学反应，在金属表面形成铜离子，并在金属表面还原成铜层。
最后，对达克罗镀铜层进行后处理。
达克罗镀铜层主要是用来增加工件的光亮度和抗腐蚀性能，所以需要对镀铜层进行后处理。
一般来说，可以使用镀铬或其它有色金属进行覆盖，以增加其外观效果和耐蚀性。
此外，还可以进行抛光和喷漆等处理，以提高工件的整体质量。
达克罗工艺具有许多优点。
首先，达克罗工艺不需要使用高温和高压力，可以在较低的温度和压力下进行，从而减少能源消耗。
其次，达克罗工艺可以在金属表面形成非常均匀、致密的铜层，具有良好的导电性能和耐蚀性能。
此外，达克罗工艺还具有操作简单、工艺流程短、生产周期短等优点。
总的来说，达克罗生产工艺是一种应用于电镀工艺的一种化学镀铜工艺，具有优良的电化学性能和耐蚀性能。
其生产工艺流程包括去油和去垢处理、化学镀铜以及最后的后处理。
达克罗工艺具有许多优点，是一种值得推广和应用的先进工艺。
达克罗防腐新工艺一. 什么是达克罗?达克罗是DACROMET的缩写和译音。
又称达克锈、达克曼、迪克龙、锌铬膜，即片状锌基铬盐防护涂层，是当今国际表面处理高新技术。
在达克罗涂复处理过程中，无废水、废气、废渣排放，其有“绿色环保”的显著特性，故达克罗已被世界各国公认为“清洁生产技术”，予以大力推广。
二.达克罗涂层的防腐机理达克罗涂层一般8μm的厚度，就能在中性盐雾试验中保证〉800小时不出红锈10μm 就可以〉1 000小时不出红锈，而电镀锌几十小时就出红锈。
为什么达克罗会有这样好的防腐性能呢?首先得从它的防腐机理来分析一下：大家知道电化学反应原理中锌、铝是阳极，原钢铁工件是阴极，电镀锌只是在工件表面直接覆盖一层锌，腐蚀电流和腐蚀介质很容易在锌层之间流动，尤其在盐雾试验中使锌更活跃，电化学的作用使锌易于消耗，因而早期阶段就产生了白锈最后生成红锈。
而达克罗涂层是由锌片、铝片和氧化铬及专用的有机物组成的高分散混合水剂溶液。
涂着后经过300℃的高温烧烤一定的时间后，使其中的六价铬还原为三价铬(即三氧化二铬)生成无定形的复合铬酸盐化合物。
而铬酸盐对只有0.2 μm 左右厚的一片片锌片进行钝化处理。
处理过的锌片电导性适中。
一片片的锌片层层叠叠，互相重叠覆盖，形成多层次的屏蔽层。
钝化锌片都处在受挫的阳极牺牲保护的状态，铝片又起着压抑锌片淘析的作用。
这样组成的机械屏蔽层，使腐蚀电流的线路大大延长，从而推迟锌被腐蚀被析出的速度，使其具有极其优异的抗腐蚀的作用。
而且，达克罗干膜中铬酸化合物不含结晶水，其抗高温性及加热后的耐腐蚀性也很好。
达克罗涂层还可以与其他溶液再涂复都能有很好的结合性(强碱强酸涂料除外)。
三.达克罗涂层的工艺特点达克罗涂层薄而均匀，一般仅6-8 μm ，但防腐性能极为优异，是电镀锌的7-10 倍。
该涂层的工艺由于不经过酸洗，所以零件无氢脆发生，擦碰伤后还有自愈合的功能，同时还具有高耐热、高渗透性、高附着性、高减摩性、高耐候性、高耐化学品腐蚀性，用在室外可以长期保持不变色等诸多优点。
