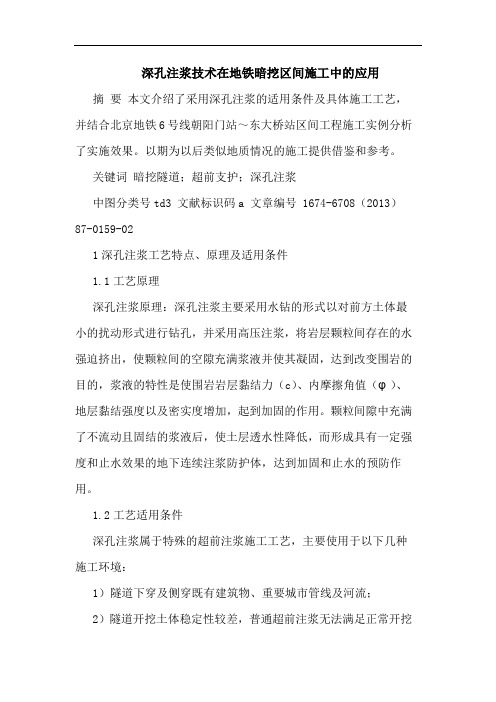

深孔注浆技术在地铁暗挖区间施工中的应用摘要本文介绍了采用深孔注浆的适用条件及具体施工工艺，并结合北京地铁6号线朝阳门站～东大桥站区间工程施工实例分析了实施效果。
以期为以后类似地质情况的施工提供借鉴和参考。
关键词暗挖隧道；超前支护；深孔注浆中图分类号td3 文献标识码a 文章编号 1674-6708（2013）87-0159-021深孔注浆工艺特点、原理及适用条件1.1工艺原理深孔注浆原理：深孔注浆主要采用水钻的形式以对前方土体最小的扰动形式进行钻孔，并采用高压注浆，将岩层颗粒间存在的水强迫挤出，使颗粒间的空隙充满浆液并使其凝固，达到改变围岩的目的，浆液的特性是使围岩岩层黏结力（c）、内摩擦角值（φ）、地层黏结强度以及密实度增加，起到加固的作用。
颗粒间隙中充满了不流动且固结的浆液后，使土层透水性降低，而形成具有一定强度和止水效果的地下连续注浆防护体，达到加固和止水的预防作用。
1.2工艺适用条件深孔注浆属于特殊的超前注浆施工工艺，主要使用于以下几种施工环境：1）隧道下穿及侧穿既有建筑物、重要城市管线及河流；2）隧道开挖土体稳定性较差，普通超前注浆无法满足正常开挖要求；3）隧道开挖中土体含水量较大，极易引发流砂及泥浆现象的地质；4）隧道开挖中突遇涌水及大面积塌方，可能导致前方地体疏松及存在空洞，采用深孔注浆止水加固。
2注浆浆液的选择施工前应根据深孔注浆加固目的及地质水文条件、环境条件正确定位注浆预期效果，由此基点出发再合理选择浆液类型。
下面列举几种常用的浆液。
2.1水泥水玻璃双液浆水泥水玻璃双液浆主要应用于地质情况较差、含水量较大但无明水流及水囊，即极易产生频繁塌方及降水效果不明显；下穿重要城市管线及侧穿既有建筑物的施工区域。
浆液凝固时间在5分钟之内。
具体施工时可根据地层条件添加调节浆液凝结时间和可注性的外加剂。
2.2止水化学浆止水化学浆由水玻璃溶液和磷酸溶液组成，主要应用于渗水较为严重可能存有水囊的施工区域，对施工掌子面拱部及上、下台阶交接处的渗水及渗水引起的流砂、泥浆的处理效果较为明显。
北京地铁6号线浅埋暗挖法车站施工地表沉降规律研究代维达【摘要】对北京地铁6号线浅埋暗挖法车站施工引起的地表沉降规律进行研究，通过其中10个车站的地表沉降监测数据，分析地表沉降与车站埋深、开挖面积等影响因素的相关关系。
研究结果表明：车站埋深与地表沉降不成反比；开挖面积相近时，东四站及其以东的暗挖车站地表沉降值明显大于其以西的暗挖车站；地表沉降区间频率曲线服从正态分布，地表沉降-40～-60 mm 出现的频率最大；暗挖车站主体小导洞及桩柱体系、初支扣拱、二衬扣拱3个主要施工阶段引起的地表沉降比值为38∶14∶5；沉降槽反弯点与隧道中线的距离为10～14 m，地层损失率为0.3%～0.7%。
研究结论可为类似车站周边环境风险评估及北京规划远期地铁线路起到指导作用。
%This paper studied the ground surface settlement law caused by Beijing metro line 6 stations construction with shallow depth subsurface excavation method and analyzed the correlationship between the ground surface settlement and its influencing factors such as station buried depth and excavation area through gathering the surface settlement monitoring data of ten metro stations. The results shows that the station buried depth is not inversely proportional to the surface settlement;the ground surface settlement value of subsurface excavation station to the east of the Dongsi station( including) is larger than the one to the west of the Dongsi station when the excavation areas are similar; the surface settlement interval frequency curve obeys the normal distribution and the most frequently occurred values of the ground surface settlement are in 40 ~60 mm; the ratio of the surface settlement caused by the threemajor construction stage of subsurface excavation station including subject heading,initial supporting arch and second lining arch is38∶14∶5;the distance between the contraflexure point of the settling tank and the midline of the tunnel is 10 ~14 meters and the ground loss ratio is about 0. 3% ~0. 7%. The results provide a reference for risk assessment of the metro stations with similar environmental conditions and for long term planning of Beijing metro line.【期刊名称】《铁道建筑》【年(卷),期】2014(000)004【总页数】5页(P63-67)【关键词】地铁车站;暗挖法;地表沉降;沉降槽;影响因素【作者】代维达【作者单位】中铁第五勘察设计院集团有限公司，北京 102600【正文语种】中文【中图分类】U455.41 北京地铁6号线暗挖车站概况北京地铁6号线是一条贯穿中心城东西方向的轨道交通线，分两期建设。
